悬索桥施工方案（可打印）一、工程概述悬索桥是一种以悬索为主要承重结构的桥梁，其特点是跨度大、结构轻盈，适用于跨越宽阔水域或深谷。
本工程拟建的悬索桥跨越河流，桥面宽度为20米，主跨长度为500米，采用双塔双索面设计。
二、施工准备1. 施工队伍组织：组建专业的悬索桥施工队伍，包括桥梁工程师、结构工程师、施工技术人员和操作工人。
2. 施工设备准备：准备必要的施工设备，如塔吊、起重机、模板、钢筋加工设备等。
3. 材料准备：根据设计要求，采购合格的钢材、混凝土、预应力材料等。
4. 施工方案审批：施工方案需经过相关部门审批，确保施工安全和工程质量。
三、施工步骤1. 基础施工：首先进行桥塔基础的施工，采用深桩基础，确保桥塔的稳定性。
2. 桥塔施工：桥塔采用钢筋混凝土结构，分节施工，每节完成后进行养护。
3. 主缆安装：在桥塔施工完成后，安装主缆。
主缆采用预应力钢索，通过张拉设备进行张拉。
4. 锚碇施工：在两岸设置锚碇，用于固定主缆。
锚碇采用混凝土结构，内部设置预应力钢束。
5. 吊索安装：在主缆上安装吊索，吊索与桥面梁连接，传递荷载。
6. 桥面梁施工：桥面梁采用预应力混凝土梁，分段预制后吊装至桥位。
7. 桥面铺装：在桥面梁上铺设沥青混凝土，形成桥面。
8. 附属工程施工：包括栏杆、照明、排水等附属设施的安装。
四、质量控制1. 材料质量控制：所有材料必须符合设计要求和国家标准，进场前进行严格检验。
2. 施工过程控制：施工过程中，严格执行施工方案，对关键工序进行旁站监督。
3. 质量检测：定期对施工质量进行检测，如混凝土强度、钢索张拉力等。
五、安全措施1. 安全教育培训：对施工人员进行安全教育培训，提高安全意识。
2. 安全设施：施工现场设置必要的安全设施，如安全网、警示标志等。
3. 安全检查：定期进行安全检查，及时发现并消除安全隐患。
六、环境保护1. 施工过程中，采取措施减少噪音和粉尘污染。
2. 废弃物分类收集，按规定进行处理。
(完整word版)悬索桥施工技术方案
悬索桥施工技术方案一、施工准备工作：①、生活住房和材料库房的建盖；②、接通生产生活用电和用水；③、在两岸采用万能杆件安装钢塔架，拉两根少39的钢索作施工天线，可用施工天线吊运各种施工材料到对岸，以及用作桥塔、主索桥面系施工。
二、主要施工顺序：①、两岸索塔基础的开挖；②、两岸地锚基坑的开挖；③、两岸桥台圬工砌体的施工；④、两岸地锚锚杆及混凝土的浇筑；⑤、两岸索塔塔柱的施工；⑥、主索下料及锚头的浇灌；⑦、平整预制场地进行钢筋混凝土横梁的预制；⑧、同时在工厂进行钢纵梁、夹板、吊杆及桥面板的加工;⑨、主索的安装；⑩、夹板及吊杆的安装；(11)、横梁及钢纵梁的安装；(⑵、钢桥面板的安装；(13)、缆风地锚的施工及缆风索的安装；三、主要施工方案：1、两岸桥台基础的施工：①、桥台基础开挖前首先进行准确的施工放样，并根据实际地形放出开挖边坡线；②、桥台开挖采用挖掘机进行开挖，当开挖到岩石基础时采用钢纤炮开炸并且人工配合开挖，严禁采用大药量开炸，避免损伤桥台基础的稳定；③、当开挖到桥台基础标高以上20cm时，不得再采用炸炮的方式，而是采用人工清凿到基础标高；④、开挖到基础标咼检验合格后进行桥台支砌;2、两岸索塔的施工：①、两岸索塔结构型式为钢筋混凝土，塔柱模板优先采用钢木组合模板或钢模板，模板应具有足够的强度和刚度；②、塔柱上升时用钢管搭设脚手架，脚手架必须稳定牢固，并在上升过程中与已完的混凝土塔柱连接，以增加其稳定性；③、上升时采用分段上升，采用爬模法施工，在施工过程中严格控制模板接缝和垂直度；④、塔柱钢筋可采用施工天线吊运到桥塔位置，钢筋的制作、安装、焊接严格按照桥梁施工的规范；⑤、桥塔混凝土的浇筑方法是在岸上拌合站拌出混凝土后，采用施工天线运输，在浇筑时应振捣密实，防止模板漏浆和变形。
3、主索的施工：①、主索的制备：制备主索时应注意恰当地确定下料长度，使主索在弹性变形、非弹性变形及其它因素影响下，能按原设计要求的长度。
悬索桥施工方案及技术措施

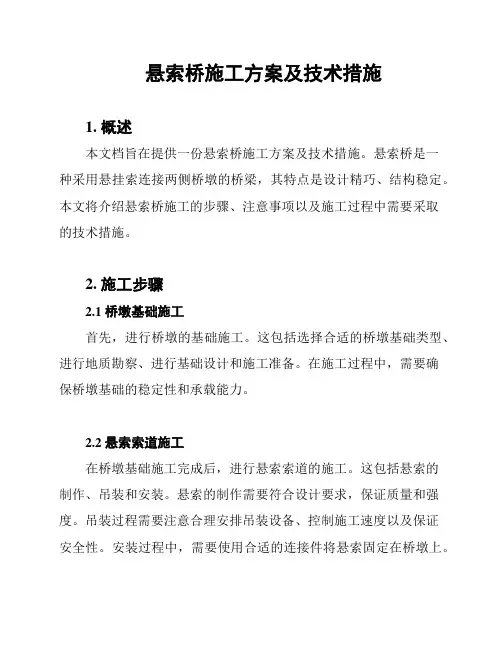

悬索桥施工方案及技术措施1. 概述本文档旨在提供一份悬索桥施工方案及技术措施。
悬索桥是一种采用悬挂索连接两侧桥墩的桥梁，其特点是设计精巧、结构稳定。
本文将介绍悬索桥施工的步骤、注意事项以及施工过程中需要采取的技术措施。
2. 施工步骤2.1 桥墩基础施工首先，进行桥墩的基础施工。
这包括选择合适的桥墩基础类型、进行地质勘察、进行基础设计和施工准备。
在施工过程中，需要确保桥墩基础的稳定性和承载能力。
2.2 悬索索道施工在桥墩基础施工完成后，进行悬索索道的施工。
这包括悬索的制作、吊装和安装。
悬索的制作需要符合设计要求，保证质量和强度。
吊装过程需要注意合理安排吊装设备、控制施工速度以及保证安全性。
安装过程中，需要使用合适的连接件将悬索固定在桥墩上。
2.3 桥梁主体结构施工在悬索索道施工完成后，进行桥梁主体结构的施工。
这包括桥面板、主梁和桥塔的施工。
桥面板的施工需要注意材料选择和施工质量控制。
主梁的制作和安装需要保证尺寸和强度的准确性。
桥塔的施工需要采取合理的施工方法，保证桥塔的垂直度和稳定性。
2.4 系泊系统施工最后，进行系泊系统的施工。
系泊系统是悬索桥的关键部分，用于保持悬索的稳定。
在施工过程中，需要保证系泊系统的设计和制作符合要求。
安装过程中，要注意系泊索的张力、固定点的选择以及连接件的质量。
3. 施工注意事项在悬索桥的施工过程中，需要注意以下事项：- 安全第一：施工过程中要严格遵守安全规范，配备必要的安全设备，确保工人的安全。
- 质量控制：对于每个施工阶段，要进行严格的质量检查和控制，确保施工质量符合要求。
- 环境保护：在施工过程中，要采取措施减少环境污染，合理处理废弃物。
- 施工进度控制：要制定合理的施工计划，控制施工进度，确保按时完成工程。
4. 技术措施在悬索桥施工过程中，需要采取以下技术措施来确保施工的顺利进行：- 悬索索道制作时，采用合适的工艺和设备，确保悬索质量，并在吊装和安装过程中控制施工速度。
大型悬索桥主塔施工方案
大型悬索桥主塔施工方案
一、引言
大型悬索桥主塔的施工对于整座桥梁的安全稳定至关重要。
本文将介绍大型悬索桥主塔的施工方案，包括工程准备、主塔施工工艺、质量控制等内容。
二、工程准备
1. 环境检查
在施工前，需要对主塔周边的环境进行检查，确保没有潜在的安全隐患。
2. 施工材料准备
准备好所需的施工材料，包括钢材、混凝土、支架等，保证施工的顺利进行。
三、主塔施工工艺
1. 主塔基础施工
首先进行主塔基础的施工，确保主塔有稳定的承重能力。
2. 主塔吊装
采用专业的吊装设备将主塔吊装到预定位置，需要严格控制吊装过程中的角度和位置。
3. 主塔框架搭建
在主塔安装完成后，开始进行主塔框架的搭建，确保主塔结构的完整性和稳定性。
4. 施工质量控制
在施工过程中，需要进行严格的质量控制，确保主塔的施工质量符合相关标准和规定。
四、安全保障措施
1. 安全防护设施
在主塔施工过程中，需要设置完善的安全防护设施，确保工人的安全。
2. 施工过程监控
通过监控设备对主塔的施工过程进行实时监控，及时发现问题并进行处理。
五、施工结束及验收
1. 完工验收
施工完成后进行完工验收，确保主塔的施工质量符合设计要求。
2. 交付使用
完成验收后，可以将主塔交付使用，发挥其在整座悬索桥中的重要作用。
结语
大型悬索桥主塔的施工是一项复杂的工程，需要严格按照规定的施工方案进行操作，保证主塔的安全稳定。
希望本文提供的施工方案能对相关工程施工提供一定的帮助。
悬索桥施工要点及注意事项

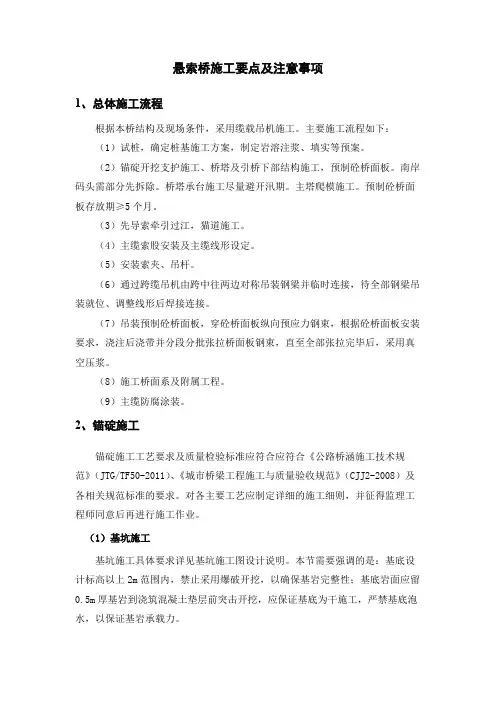

悬索桥施工要点及注意事项1、总体施工流程根据本桥结构及现场条件，采用缆载吊机施工。
主要施工流程如下：（1）试桩，确定桩基施工方案，制定岩溶注浆、填实等预案。
（2）锚碇开挖支护施工、桥塔及引桥下部结构施工，预制砼桥面板。
南岸码头需部分先拆除。
桥塔承台施工尽量避开汛期。
主塔爬模施工。
预制砼桥面板存放期≥5个月。
（3）先导索牵引过江，猫道施工。
（4）主缆索股安装及主缆线形设定。
（5）安装索夹、吊杆。
（6）通过跨缆吊机由跨中往两边对称吊装钢梁并临时连接，待全部钢梁吊装就位、调整线形后焊接连接。
（7）吊装预制砼桥面板，穿砼桥面板纵向预应力钢束，根据砼桥面板安装要求，浇注后浇带并分段分批张拉桥面板钢束，直至全部张拉完毕后，采用真空压浆。
（8）施工桥面系及附属工程。
（9）主缆防腐涂装。
2、锚碇施工锚碇施工工艺要求及质量检验标准应符合应符合《公路桥涵施工技术规范》（JTG/TF50-2011）、《城市桥梁工程施工与质量验收规范》（CJJ2-2008）及各相关规范标准的要求。
对各主要工艺应制定详细的施工细则，并征得监理工程师同意后再进行施工作业。
（1）基坑施工基坑施工具体要求详见基坑施工图设计说明。
本节需要强调的是：基底设计标高以上2m范围内，禁止采用爆破开挖，以确保基岩完整性；基底岩面应留0.5m厚基岩到浇筑混凝土垫层前突击开挖，应保证基底为干施工，严禁基底泡水，以保证基岩承载力。
（2）预埋钢筋和预埋件1）锚体施工时预埋钢筋和预埋件较多，施工时应认真通读全图，切勿遗漏。
锚体各部分。
分阶段施工时，应注意各部相关钢筋的预埋。
如锚块施工时，应注意前锚室、引桥桥墩钢筋；前锚室底座施工时注意侧墙、前墙钢筋预埋；前锚室各板施工时应注意后施工各板钢筋的预埋等。
2）锚块施工时，应注意锚固系统定位支架安装精度和刚度，保证预应力管道、前后锚面锚垫板的精确定位。
3）支座、检修通道、除湿设备、照明设施等的预埋件均需按图预埋。
（3）锚固系统制造与安装1）拉杆、连结器、螺母、垫圈均是锚固系统的关键部件，必须加强质量管理，严格进行检查，每一个部件均需进行编号，要求100％超声波探伤和30％射线探伤，II级合格，表面应作磁粉探伤，并建立部件档案。
大跨径悬索桥建造技术与工程实践

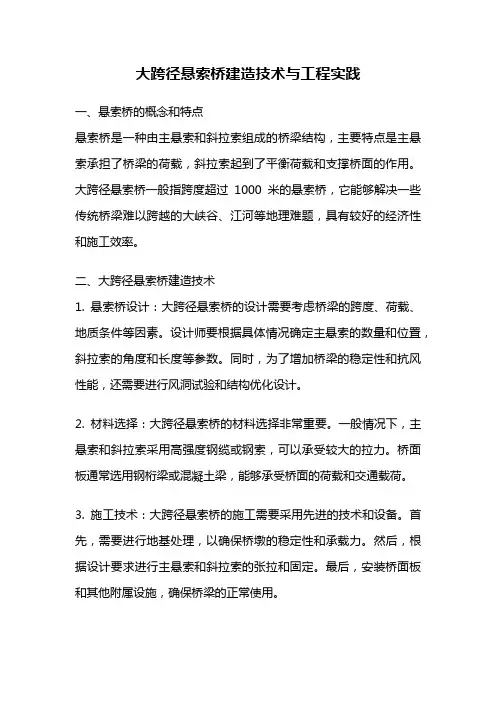

大跨径悬索桥建造技术与工程实践一、悬索桥的概念和特点悬索桥是一种由主悬索和斜拉索组成的桥梁结构，主要特点是主悬索承担了桥梁的荷载，斜拉索起到了平衡荷载和支撑桥面的作用。
大跨径悬索桥一般指跨度超过1000米的悬索桥，它能够解决一些传统桥梁难以跨越的大峡谷、江河等地理难题，具有较好的经济性和施工效率。
二、大跨径悬索桥建造技术1. 悬索桥设计：大跨径悬索桥的设计需要考虑桥梁的跨度、荷载、地质条件等因素。
设计师要根据具体情况确定主悬索的数量和位置，斜拉索的角度和长度等参数。
同时，为了增加桥梁的稳定性和抗风性能，还需要进行风洞试验和结构优化设计。
2. 材料选择：大跨径悬索桥的材料选择非常重要。
一般情况下，主悬索和斜拉索采用高强度钢缆或钢索，可以承受较大的拉力。
桥面板通常选用钢桁梁或混凝土梁，能够承受桥面的荷载和交通载荷。
3. 施工技术：大跨径悬索桥的施工需要采用先进的技术和设备。
首先，需要进行地基处理，以确保桥墩的稳定性和承载力。
然后，根据设计要求进行主悬索和斜拉索的张拉和固定。
最后，安装桥面板和其他附属设施，确保桥梁的正常使用。
三、大跨径悬索桥的工程实践1. 世界著名的大跨径悬索桥有：美国纽约的布鲁克林大桥、中国广州的海珠大桥、日本横滨湾大桥等。
这些桥梁经过多年的使用，证明了大跨径悬索桥的可靠性和安全性。
2. 在建造大跨径悬索桥时，需要充分考虑地质条件、气候条件和交通需求等因素。
例如，中国南京的长江大桥在设计时考虑了长江的水流和冰凌等特点，采用了适合的桥梁结构和施工技术。
3. 大跨径悬索桥的维护和管理也是非常重要的。
定期检查和维修桥梁的各个部分，以确保其安全和可靠性。
同时，加强桥梁的防腐防锈工作，延长桥梁的使用寿命。
总结：大跨径悬索桥的建造技术和工程实践是一个复杂而精细的过程。
通过合理的设计和施工，可以建造出稳定可靠的大跨径悬索桥，为人们的出行和经济发展提供了便利。
然而，我们也要不断总结经验教训，不断提高技术水平，以应对更加复杂的工程挑战。
【技术】悬索桥施工方法详细介绍（超全面，含动画），请收藏~！
【技术】悬索桥施工方法详细介绍（超全面，含动画），请收藏~！矮寨特大悬索桥施工动画四渡河特大桥悬索桥施工动画演示双塔悬索桥施工悬索桥，又名吊桥(suspension bridge)指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小荷载所引起的挠度变形。
悬索桥中最大的力是悬索中的张力和塔架中的压力。
由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。
假如在计算时忽视悬索的重量的话，那么悬索形成一个抛物线。
这样计算悬索桥的过程就变得非常简单了。
老的悬索桥的悬索一般是铁链或联在一起的铁棍。
现代的悬索一般是多股的高强钢丝。
悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。
现代悬索桥，是由索桥演变而来。
适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。
是大跨径桥梁的主要形式。
悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。
悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材(钢丝、钢缆等)制作。
由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。
1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。
悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。
矮寨特大悬索桥按照桥面系的刚度大小，悬索桥可分为柔性悬索桥和刚性悬索桥。
柔性悬索桥的桥面系一般不设加劲梁，因而刚度较小，在车辆荷载作用下，桥面将随悬索形状的改变而产生S形的变形，对行车不利，但它的构造简单，一般用作临时性桥梁。
悬索桥施工技术
悬索桥施工技术悬索桥施工技术一、悬索桥概述悬索桥是一种特殊的桥梁结构，其特点是主要受力构件为悬索，悬索通过塔楼支撑桥面，使桥面悬浮在空中。
悬索桥具有较长的跨度，优美的造型和良好的结构稳定性，因此在大跨度桥梁中得到广泛应用。
本文将详细介绍悬索桥施工技术。
二、悬索桥施工准备1. 工程准备在施工之前，需要进行详细的工程准备工作，包括场地平整、施工道路建设、暂时设施搭建等。
2. 材料准备悬索桥的施工材料包括钢桥塔、悬索索道、钢桥面板等。
在施工之前，需要对这些材料进行准备，包括材料的检验、运输等。
三、桥塔施工1. 基础施工悬索桥的桥塔需要有坚实的基础支撑。
首先需要进行地表的开挖，然后灌注混凝土建立基础。
2. 桥塔结构施工桥塔的结构包括塔身和塔顶两部份。
首先需要将预制的塔身组装安装好，然后进行塔顶的施工。
四、悬索索道安装1. 索道制作与检验悬索索道采用预制的方式制作，需要进行质量检验，确保索道的强度和稳定性。
2. 索道安装索道的安装需要固定在桥塔上，并经过正确的张力调整，以保证索道在使用过程中的稳定性。
五、钢桥面板施工1. 钢桥面板搭设钢桥面板是悬索桥的通行区域，需要搭设在悬索上方。
首先需要将钢桥面板运输到现场，并按照设计要求进行搭设。
2. 钢桥面板连接钢桥面板之间需要进行连接，以保证整个桥面的连续性。
连接方式可以采用焊接或者螺栓连接等。
六、辅助设施安装1. 栏杆安装悬索桥的栏杆需要进行安装，以保护行人和车辆的安全。
栏杆可以采用金属材料或者其他合适的材料制作。
2. 照明设施安装为了保证悬索桥的安全使用，需要安装照明设施，以提供光线支持。
七、验收与完工在悬索桥施工完成之后，需要进行工程的验收。
验收内容包括桥梁结构的安全性、技术指标的达标性以及其他相关要求的落实情况等。
八、扩展内容1. 本文档所涉及附件如下：- 悬索桥施工图纸- 施工合同书- 材料检验报告2. 本文档所涉及的法律名词及注释：- 坚定基础：指悬索桥塔的基础结构，其作用是支撑桥塔的分量，并将重力传递到地基上。
悬索桥施工技术要求
悬索桥施工技术要求
悬索桥施工的要求？
悬索桥施工包括锚碇施工、索塔施工、主缆（吊杆）施工和加劲梁施工几个主要部分。
锚碇分重力式锚和隧道锚两种，锚碇（特别是重力式锚）一般均系大体积混凝土结构，施工按常规的方法进行。
施工中除需注意常规的质量、精度要求外，应特别注意混凝土内部的温度监测与控制。
索塔施工与斜拉桥塔柱施工基本相同。
混凝土索塔通常采用滑模、爬模、翻模并配以塔吊或泵送浇注；钢索塔一般为吊装施工。
同样，索塔施工中要注意加强测量控制，应力监测，对高索塔（特别是钢塔）还需进行必要的震动控制。
主缆架设主要有空中纺丝法（AS法）和预制平行索股法（PPWS 法）两种。
AS法是指以卷在卷筒上的单根通长钢丝为原料、采用移动纺丝轮在空中来回架设钢丝（纺丝）形成索股，进而形成主缆。
PPWS法是指对主缆中的索股（索股中钢丝根数按设计规定有多有少）进行工厂预制，然后逐根架设索股，其架设程序如图。
不论采用哪种方法架设，其钢丝、或索股、或主缆以及吊索（杆）的线形或拉力等是施工中必须进行监控的。
加劲梁的架设方法因加劲梁的构造型式不同而异。
对桁架式加劲梁可采用单根杆件、桁架片或桁架段（节段）架设法；对箱形加劲梁
或混凝土箱（板）加劲梁（对小跨悬索桥）则采用节段预制吊装法。
加劲梁架设顺序有两种，即从主塔开始向两侧推进和从中跨跨中和边跨桥墩（台）开始向主塔推进。
施工中对加劲梁的应力、标高进行监控是必不可少的。
本文介绍了关于“悬索桥施工技术要求”的内容。
欢迎关注本店铺，查询更多相关信息。
悬索桥施工技术
悬索桥施工技术第一节认识悬索桥悬索桥（图9.1.1）也叫吊桥，其行车和行人的桥道梁（通常叫加劲梁）挂在大缆上。
它由主缆、吊索、索夹、加劲梁、桥塔、鞍座和锚碇组成。
悬索桥是以主缆为主要承重结构的桥梁结构，加劲梁是由从主缆上垂吊下来的吊索扣系固定的。
现在的大缆一般用许多根高强钢丝组成，大缆两端用锚碇固定。
锚碇用大体积混凝土做成，也有在山体中开挖隧道，然后灌注混凝土作锚碇用的。
通常还用两个高塔给大缆提供中间支承。
悬索桥承重主要靠大缆，大缆的钢丝强度高且可根据需要增加钢丝数，所以悬索桥的跨越能力特别大，这说明悬索桥是一种最适合于大跨度的桥，也是目前跨越能力最大的桥型。
由于其跨度大，悬链线的曲线形状能够给人以舒缓柔美的美感，相对来讲，悬索桥的构件就显得特别的柔细好看。
因此，大跨度悬索桥的所在地几乎无不将其作为重要的旅游景点。
图9.1.1 悬索桥的组成从结构受力上讲，悬索桥主缆所承受的力是通过锚碇和桥塔传给地基的，主缆、塔和锚碇三者构成悬索桥受力的主体，传力途径简洁、明确。
悬索桥的加劲梁承受交通活载，其作用很重要，用料也很多，但却不是主要受力构件，其自重全由主缆承担，它只是将活载传递给主缆。
悬索桥是大跨桥梁的主要形式之一，具有跨越能力大、受力合理等特点，高强钢丝组成的主缆受拉最能发挥其材料性能。
与其他桥型相比，悬索桥的跨径越大，材料耗费相对越少，桥的造价相对也越低。
悬索桥由主缆、吊索、索夹、加劲梁、桥塔、鞍座和锚碇组成。
一、桥塔桥塔也称主塔，是支撑主缆的重要构件。
塔主要承受压力，不管是用混凝土还是钢材修建悬索桥的塔，跨径可以加大，塔的增高却是有限的。
1. 桥梁顺桥向（桥轴方向）的结构形式从结构力学上来分类，悬索桥的桥塔在桥梁顺桥向的结构形式主要有以下三种：（1）刚性塔。
所谓刚性塔，是指塔顶水平变位量相对较小的桥塔。
刚性塔可做成单柱形状，也可做成A字形状。
刚性塔一般用于多塔（桥塔数量为3 个或3 个以上）悬索桥，特别是位于中间的桥塔，可通过提高桥塔的纵向刚度来控制其塔顶的纵向变位，从而减小梁内的应力。
悬索桥施工技术方案
悬索桥施工技术方案背景悬索桥作为一种独特的桥梁形式，具有大跨度、美观、安全稳定等优点，逐渐成为城市建设中的重要组成部分。
而悬索桥的施工相对于传统桥梁施工来说，更具有挑战性。
因此，在悬索桥施工中需要制定合理的技术方案，保证施工质量和进度。
技术方案悬索制作悬索是悬索桥的骨架，在制作悬索时需要注意以下几点：1.悬索的材料是钢丝绳，其制作要求严格。
制作钢丝绳需要使用优质的钢材，经过拉伸、弯曲、扭转等多道强度加工工序制成的。
现代生产工艺采用高标准的质量控制系统，确保钢丝绳的质量符合标准要求。
2.悬索的长度需要根据桥梁的设计要求进行计算。
现代悬索桥施工常用的悬索制作方式有两种，一种是单锚制，即将悬索的一端固定于桥塔上，另一端通过中间锚固件将悬索与桥面相连；另一种是双锚制，即将悬索的两端均固定于桥塔上，并通过中间锚固件将悬索与桥面相连。
3.在制作悬索时，需要注意悬索的预应力预张力的调试。
预应力的大小、位置和调试方法都会影响悬索的稳定性和承载能力。
主桥梁施工主桥梁施工主要包括拉索架设和桥塔、锚固件的建造。
具体包括以下几个步骤：1.拉索架设：拉索是连接主桥梁和悬索的重要搭接构件，负责承受桥面的荷载并传递至悬索。
在拉索安装过程中，需要注意钢丝绳的张力、方向和悬挂位置等。
良好的拉索设计和安装可以提高桥梁的使用寿命和运行安全性。
2.桥塔建造：桥塔是悬索桥中最重要的部分，其高度和稳定性都与悬索桥的使用寿命和安全性息息相关。
桥塔建造的关键在于基础建设、钢筋混凝土的施工和调试等。
3.锚固件建造：锚固件是将悬索连接至桥面的构件，也是悬索桥的关键部分。
锚固件通常采用抱箍式结构或箱式结构。
在设计锚固件时，需要考虑其牢固性、可靠性和防腐等方面，以确保其长时间运行的安全和稳定性。
辅助建筑施工辅助建筑施工主要包括吊篮的安装、防护设备的搭建、现浇混凝土的施工等。
具体包括以下几个步骤：1.吊篮的安装：在悬索桥施工中，由于基础高度较高，常常需要采用吊篮作为辅助设备。
自锚式悬索桥施工技术指南
自锚式悬索桥施工技术指南1. 概述
1.1 自锚式悬索桥的定义及特点
1.2 自锚式悬索桥的适用范围
2. 设计准备
2.1 地质勘察与场地评估
2.2 荷载计算与结构分析
2.3 材料选择与规范要求
3. 基础施工
3.1 锚锭基础施工
3.2 墩柱基础施工
3.3 防护与排水措施
4. 主塔施工
4.1 主塔形式及结构设计
4.2 主塔施工工艺及控制
4.3 主塔质量检测与验收
5. 索面系统施工
5.1 索股制作与安装
5.2 索夹及附属装置安装
5.3 索面张拉与调整
6. 桥面系统施工
6.1 预制梁段制作与运输
6.2 桥面系统拼装与安装
6.3 伸缩缝及附属设施安装
7. 质量控制与安全管理
7.1 材料质量控制
7.2 施工质量控制
7.3 安全风险评估与管理
8. 维护与检测
8.1 日常维护与检修
8.2 定期检测与评估
8.3 加固与维修方案
9. 案例分析
9.1 国内外典型自锚式悬索桥工程案例 9.2 施工难点及解决方案
10. 发展前景与趋势
10.1 自锚式悬索桥的发展历程
10.2 未来发展趋势与展望。
悬索桥的结构设计与施工技术
悬索桥的结构设计与施工技术悬索桥是一种工程造型美观、功能优异的高大桥梁形式。
其悬挂在大型主塔上的吊索可以在工作平面上支撑桥面和行车荷载。
悬索桥的建设需要巨大的工程技术支持，其结构设计和施工技术是关键所在，下面将逐一分析。
一、结构设计悬索桥的结构主要分为四个部分：主塔、吊索、桥面和锚固区。
其中，主塔是整座桥梁的支柱，吊索负责承载桥面的荷载，而桥面则是行车和行人的通道。
锚固区则用于固定吊索的承载力。
悬索桥的设计需要严格遵守一定的规则，包括以下几个方面：①拉力吊索的几何形状必须是连续的、对称的和平滑的，以保证其刚度，防止出现任何倾斜和摆动。
②吊杆必须处于水平状态，以避免出现弯曲和扭曲。
③桥面必须能够承受行车荷载的运载，以及因风压、雨水、冰雪等外界因素所带来的影响。
④锚固区需要具有足够的承载力，以确保吊索的稳定性和安全性。
二、施工技术在施工悬索桥的时候，需要采取一些特定的技术措施。
其中，最关键的包含以下几个方面：1. 基础的打造悬索桥的基础必须要打得牢固，以支撑主塔的重量和荷载。
在之前，要确定好桥梁的位置，然后进行清理基地、整理地面、施工模板，然后再进行混凝土的浇筑。
2. 主塔的立构主塔是悬索桥的最高点，也是建设时的重要部分。
施工时先要根据设计图纸的要求制作和安装好浇铸模板，然后进行各层的同步浇筑。
3. 吊索的悬挂吊索是悬索桥中起着承载重量的作用。
在施工时，需要在主塔上预先安装好吊索，并根据设计要求应用高强度的预应力钢绞线进行固定。
4. 桥面的铺设桥面需要通过吊索进行支撑，所以必须特别注意施工过程中的安全稳固。
施工时可以利用桥接技术，采用水平推进、桥面浇筑等一系列技术进行桥面铺设。
5. 锚固区的设置锚固区的作用是锚定吊索的承载力，必须保证其稳定性和安全性。
施工时必须精确地计算其尺寸和位置，并严格遵循设计要求进行施工。
一般来说，常见的锚固方法有地盘式锚固法、箱式锚固法、胀孔锚固法等。
以上就是关于悬索桥的结构设计和施工技术的简介。
预应力混凝土自锚式悬索桥主梁施工技术及控制要点
预应力混凝土自锚式悬索桥主梁施工技术及控制要点1. 引言预应力混凝土自锚式悬索桥是一种常见的大型跨度桥梁结构，其主梁施工是整个工程中最重要的环节之一。
本文将详细介绍预应力混凝土自锚式悬索桥主梁施工技术及控制要点。
2. 主梁施工技术2.1 前期准备工作在进行主梁施工之前，需要进行充分的前期准备工作，包括但不限于以下内容： - 桥墩基础施工完成并达到设计强度要求； - 钢箱梁和预应力钢束制作完成，并经过质量检验； - 确定吊装设备和支撑架的选型和布置； - 制定详细的施工方案和安全措施。
2.2 吊装与安装主梁吊装与安装是主梁施工中最关键的环节之一。
具体步骤如下： 1. 安装吊装设备并进行试运行，确保其正常运行； 2. 根据设计要求和施工方案，设置主梁的起吊点和吊装索具； 3. 采用合适的吊装方式，将主梁从临时支撑架上吊起； 4. 控制吊装速度和姿态，确保主梁平稳安全地放置在桥墩上。
2.3 预应力张拉预应力是预应力混凝土自锚式悬索桥的重要特点之一。
在主梁施工过程中，需要进行预应力张拉操作。
具体步骤如下： 1. 确定预应力钢束的布置方式和张拉顺序；2. 安装预应力钢束，并进行张拉前的检查和调整；3. 进行预应力钢束的张拉操作，并控制张拉力的大小；4. 监测并记录每个预应力钢束的张拉过程和结果。
2.4 混凝土浇筑混凝土浇筑是主梁施工中不可或缺的一步。
具体步骤如下： 1. 在主梁上设置合适的模板和脚手架，确保混凝土浇筑质量； 2. 根据设计要求和施工方案，进行混凝土配比设计； 3. 进行混凝土的搅拌、运输和浇筑； 4. 控制混凝土浇筑速度和厚度，确保浇筑质量。
3. 施工控制要点3.1 质量控制在主梁施工过程中，质量控制是至关重要的。
需要采取以下措施来确保施工质量：- 加强对材料、设备和人员的质量管理； - 定期进行现场检查和监测，及时发现和解决问题； - 进行必要的试验和检测，确保主梁满足设计要求。
3.2 安全控制主梁施工中的安全问题需要高度重视。
悬索桥施工(一)概述悬索桥的基本施工步骤是先修建基础、锚碇、桥...
悬索桥施工（一）概述悬索桥的基本施工步骤是先修建基础、锚碇、桥塔，然后利用桥塔架设施工便道（称为猫道），利用猫道来架设大缆，然后安装吊索，拼装加劲梁。
大跨度悬索桥塔采用钢或混凝土材料建造，小跨度悬索桥则有采用圬工材料建造的实例。
悬索桥施工的重点是大缆和加劲梁的架设，大缆架设分为空中送丝法架缆和预制平行丝股架缆，加劲梁则采用梁段提升、预制拼装施工。
猫道承重索施工缆载起重机吊装梁段导索是缆索工程中最先拉过江河（或海湾）的一根钢丝绳索，一般架设导索有如下四种方法：海底拽拉法、浮子法（如日本的关门桥和因岛桥）、自由悬挂法、直升飞机牵引法（如日本明石海峡大桥）。
直升飞机牵引法回避了通航及潮流条件的限制。
悬索桥加劲梁的架设方法按其推进方式分，主要有两种：（1）先从跨中节段开始，向两侧主塔方向推进，此例有旧金山奥克兰海湾大桥、维拉扎诺海峡桥、小贝尔特桥等；（2）从主塔附近的节段开始，向跨中及桥台推进，此例有金门大桥等。
我国近期施工的大跨度悬索桥，都采用前者。
加劲梁梁段的吊装方式，主要有浮运提升、缆载吊机安装等。
后者专用于大跨度悬索桥施工。
其特点是，利用已架设好的两条主缆为支承，将提升梁段用的吊机固定于主缆上，进行垂直提升吊装。
（二）锚碇的施工悬索桥的锚碇是支承主缆的重要结构之一。
大跨悬索桥的锚碇由锚块、基础、主缆的锚世纪固定装置、散索鞍支墩等部分组成。
锚碇一般是大体积混凝土结构，施工中要对锚块进行平面分仓和竖向分层。
施工时按照一定的施工计划分期分层进行浇筑和养护。
锚碇大体积混凝土施工阶段产生的温度应力，往往超过外贺仔引起的结构应力，使混凝土块产生温度裂缝，影响锚碇的使用寿命。
在国内外大跨度悬索桥的施工中，都采取了多项措施来控制混凝土体内外的温度。
这些措施包括：（1）砂石料与拌和水预冷却；（2）混凝土入泵温度控制；（3）利用冷却水管通水降低混凝土内部温度。
爬升式吊机施工法：是在桥塔塔杆上安装爬升导轨。
爬升式吊机沿此导轨，随桥塔的施工增高而向上爬升的施工方法。
自锚式悬索桥施工技术
• 进场检验与复验
检验主体：钢板→钢厂；进厂复验→钢梁制造厂 验收批量：每批应由同一牌号、同一炉号、同一规格、同一轧制制度及同一热处 理制度的钢材组成。每批重量不大于60吨。 复验数量：按同一厂家、同一材质、同一板厚、同一出厂状态每10个炉（批）号 抽验一组试件。 检验项目：表面质量；尺寸、外形、重量；牌号及化学成分、碳当量力学性能 （拉伸试验、V 型冲击试验、Z 向钢断面收缩率）；工艺性能（180。弯曲试验）； 特殊要求（如超声波探伤）。 复验目的：合格→使用；不合格→禁用；容许缺陷→修复!
湘江三汊矶大 桥
132+328+132
前言：自锚式悬索桥简介
佛山平胜大 桥
（29.6+30）+350+（30+5×40+39.64）
前言：自锚式悬索桥简介
旧金山新奥克兰海湾 桥 49.385+385+180
前言：自锚式悬索桥简介
桃花峪黄河大桥
160+406+160
前言：自锚式悬索桥简介
1、自锚式悬索桥主要构成： （1）索塔、（2）加劲梁、（3）主缆、（4）索鞍、（5）吊 索、（6）索夹、（7）锚碇等部件。
四 钢箱梁制造
（二）、钢箱梁现场加工制造
四 钢箱梁制造 （二）、钢箱梁现场加工制造
钢箱梁现场加工制造主要工艺流程
(1)
施工 准备
(2)
材料 进场 复验
(3)
焊接 工艺 评定
4)
预处 理与 下料
(5)
板单 元制
造
(6)
现场 节段 组拼
(7)
焊缝 无损 检测
(8)
悬索桥施工技术图文并茂
牵索系统是架于两个锚碇 之间, 跨越索塔的用于空中拽拉 的牵引设备, 主要承担猫道安装、 主缆架设以及其它牵引吊运工作， 是悬索桥施工必备的施工临时设 施。
N1塔
S1塔
支承索 φ33mm
.
36
循环式牵引系统示例图（单位：m）
该牵索系统的牵引索两端分别卷入主副卷扬机，一端用于卷绳进行牵引，另一端 用于放绳，两台驱动装置联动，使牵引索作往复运动。
往复式牵引系统工作示意图
预制索股卷筒
塔顶门架及滑轮组
拽拉器
散索鞍门架及滑轮组 牵引索 猫道门架及滑轮架
牵引索
主牵引卷扬机
引桥桥面
锚 副牵引卷扬机
塔
猫道滚筒 预制索股
锚
塔
流 向
.
37
往复式牵引系统示例图
索股盘装上放索器
牵引时索股出盘
.
38
索股盘及放索器安装在锚锭后部
索股即将置入滚轮牵引过江
.
39
牵索系统按其夹持索股的方式不同，又分为门架拽拉器 牵引方式和轨道小车牵引方式两种。
③增设金属扩张网，改善锚碇大体积砼表面受力
12 状况。
.
（2）合理选材，优化锚碇大体积砼的配合比 ①C20低标号的砼采用低热矿渣硅酸盐水泥。 ②掺粉煤灰，Ⅱ级灰。
③掺缓凝型高效减水剂，初凝时间控制在22~28h。
（3）大体积砼施工温度控制
①砼分块、分层1m~3m
②控制砼的浇筑温度
砼经运输、平仓、振捣等过程之后的温度为浇筑温度。
锚碇后锚面整体钢模
10
重力式地锚锚体关键是锚固系统的安装，应按相关标准安装. 。
锚碇的施工 悬索桥锚碇的施工特点
悬索桥锚碇施工
悬索桥设计与施工技术
悬索桥设计与施工技术悬索桥，作为一种具有较高跨度且优美的桥梁结构，自问世以来就备受关注和推崇。
悬索桥的设计和施工技术是这一壮丽建筑的核心要素，决定了其耐久性和安全性。
本文将探讨悬索桥设计和施工的关键要点，以及相关技术的发展趋势。
首先，悬索桥的设计是整个工程的基础。
在设计过程中，工程师必须考虑多个因素，包括桥梁跨度、荷载要求、地质条件和建筑材料等。
桥梁跨度是悬索桥设计的一个重要参数，通常决定了桥梁的整体形状和结构布局。
同时，荷载要求也是设计师必须考虑的因素，包括人流、车流和自然灾害等。
为了确保桥梁的稳定性和安全性，悬索桥的设计必须满足这些要求。
然而，设计悬索桥并非易事。
从技术上讲，悬索桥设计需要考虑力学原理和结构分析。
设计师首先要计算桥梁的受力情况，包括荷载作用下的支座反力、悬索索力和主塔受力等。
为了确保桥梁的安全性，设计师还需要进行结构分析，确定各种力的分布情况和桥梁构件的尺寸。
这些计算和分析是悬索桥设计的基础，为后续的施工提供了必要的依据。
悬索桥的施工技术也是至关重要的。
由于悬索桥的结构特殊性，施工过程需要严格按照设计要求进行。
首先，主塔和锚固块是施工中最关键的部分。
主塔要承受来自悬索索力的巨大压力，因此必须在施工过程中进行严格的监测和控制。
同时，锚固块的设计和施工也是关键因素，直接影响到悬索索的稳定性和安全性。
施工人员必须精确测量和控制主塔和锚固块的位置、尺寸和质量，以确保桥梁的稳定和安全。
其次，悬索桥的索缆是整个桥梁的主要承载结构。
索缆的制作和安装过程需要高度的专业技术和经验。
一般来说，索缆通常是由许多股钢丝绞合而成，以提供足够的强度和刚度。
施工人员必须仔细检查每根钢丝的质量和尺寸，确保其符合设计要求。
同时，索缆的安装也需要精确测量和控制，以确保整个桥梁的结构稳定和均衡。
最后，随着科技的不断发展，悬索桥设计和施工技术也在不断创新和改进。
一些新技术的出现使得悬索桥的建设变得更加高效和安全。
例如，采用预应力技术可以大大提高悬索桥的承载能力和抗震性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当潮水流速很大，通航频繁时，可用不封锁航道的方法， 用长臂浮吊架设法或直升机吊运导索法。
4.猫道架设
主缆架设用的猫道由猫道承重索、猫道面层、栏杆和猫道 风缆系统等构成。
主缆与猫道面层间的高度视主缆直径及紧缆和缠丝所用 的机械尺寸而定。猫道宽度4m。
4.索塔横梁施工
悬索桥横梁施工一般采取柱梁异步施工，以有利工程进 度和塔柱外观。
大跨度的悬索桥横梁的体量较大，如江阴桥的三道横梁 高均为11m，下横梁底宽11m，长32m。横梁施工方法 可采用一次浇筑，一次张拉；也可二次浇筑，一次张拉； 还可多次浇筑，多次张拉。
三、锚碇的施工
1.悬索桥锚碇的施 工特点
AS法架设时风不能大，需作业人员多。
后改用PS法，即在工厂中将数十根钢丝制成索股并卷 成盘后，两端加上锚具，运至现场进行架设。新PS 法将 数百根钢丝成束后张拉，与PS法相比，索股数量大为减 少。
2.架设步骤
悬索桥主缆架设施工步骤：
3.导索架设
主缆开始架设时，首先需架设导索将两岸连接起来，利 用它可作为完成猫道和主缆索股的架设所需要的牵引索。
悬索桥锚碇施工 特点为：砼数量特 别大，持续时间长， 施工期近一年，经 历一年中的最高温 季节和最低温季节。
锚碇大体积砼的 施工有难度。
2.悬索桥锚碇的施工措施
（1）构造设计上采取防裂措施
①设计合理结构，减少工程数量，降低水化热总 量。具体：采用深埋式结构，挖空非关键直接受力部 分砼，利用回填土方压重；在主缆锚固体部分采用 C40砼，其他基础及配重联结部分用C20等砼，减少 水泥用量。
2.索塔施工的主要机 械设备选用及布置
悬索桥的索塔高度 在100m以上，桥面 宽度30m左右，宜设 置2台塔吊，2台电梯。 桥面宽度20m左右可 设置一台塔吊，一台 施工电梯。
3.塔柱施工
悬索桥的塔柱施工与斜拉桥基本相似，多采用爬模施工。 施工时，每20m-20m设一道水平支撑，并根据计算用千 斤顶施加60~100t左右的顶推力。悬索桥应考虑横梁预应 力张拉后的压缩对塔柱预偏量的影响。
为增强猫道整体刚度，并满足通行需要，在适当位置设 有猫道横向天桥，将两侧猫道连通。
猫道的风缆设置为提高猫道的抗风稳定性和调整猫道面 层的形状。其形式有两种： 一种将抗风拉索倾斜布置，另 一种将抗风拉索垂直布置。
猫道面层放在猫道承重索上，从塔顶开始滑移架设，也 可卷成盘，将其吊放在塔顶的盘架上，边展开边将横梁、扶 手立柱及扶手缆索和横向天桥安装好。
日本濑户大桥。
日本悬索桥。
现代施工技术
悬索桥施工
悬索桥梁施工技术
一、悬索桥概述
悬索桥由索塔、锚碇、主梁、主缆四种基本构件组成桥 梁结构体系。
斜拉桥的施工主要分四部分： （1）锚碇的施工； （2）主塔的施工； （3）主缆的施工； （4）主梁的施工。
二、索塔的施工
1.主塔的形式
悬索桥的索塔形 式一般均为门式框 架结构，中设若干 道横梁。
②延长锚碇砼的评定验收龄期。具体：利用主缆 架设施工期的受力不及最终受力的30%，允许采用 标准养护条件下的60d龄期的抗压强度作为验收评定 的依据。
③增设金）合理选材，优化锚碇大体积砼的配合比 ①C20低标号的砼采用低热矿渣硅酸盐水泥。 ②掺粉煤灰，Ⅱ级灰。 ③掺缓凝型高效减水剂，初凝时间控制在22~28h。
（3）大体积砼施工温度控制 ①砼分块、分层1m~3m ②控制砼的浇筑温度 砼经运输、平仓、振捣等过程之后的温度为浇筑温度。 ③控制各层浇筑间歇期 每层一般不超8d ④通冷却水 冷却水管水平间距为0.9m。 ⑤降温速率不超过1.5℃/d。
三、主缆的架设
1.架设方法概述
早年采用AS法施工：将一个像自行车轮子一样的，名 为“纺轮”的上边，挂上钢丝，放在牵引索上，驱动牵 引索，可往返于桥两端的锚碇之间，不断地架线，直至 达到设计数量。
