废气处理的风量风管计
算方法
Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998

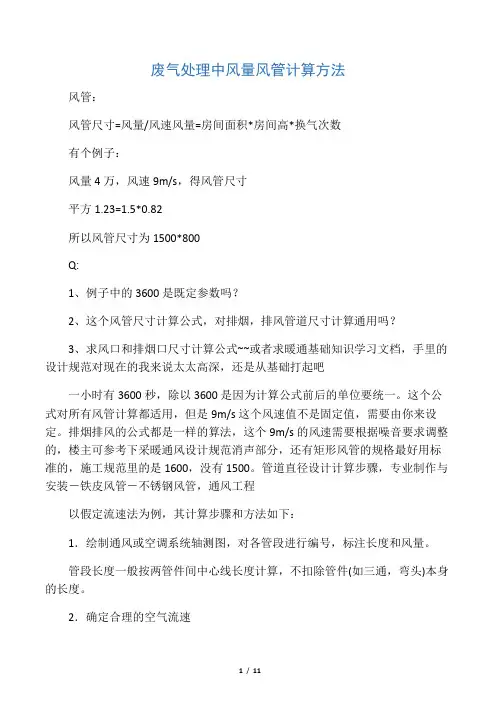

废气处理中风量风管计算方法
风管:
风管尺寸=风量/风速风量=房间面积*房间高*换气次数
有个例子:风量4万,风速9m/s,得风管尺寸=40000/9/3600=平方=*
所以风管尺寸为1500*800
Q:1、例子中的3600是既定参数吗
2、这个风管尺寸计算公式,对排烟,排风管道尺寸计算通用吗
3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档,手里的设计规范对现在的我来说太太高深,还是从基础打起吧
一小时有3600秒,除以3600是因为计算公式前后的单位要统一。这个公式对所有风管计算都适用,但是9m/s这个风速值不是固定值,需要由你来设定。排烟排风的公式都是一样的算法,这个9m/s的风速需要根据噪音要求调整的,楼主可参考下采暖通风设计规范消声部分,还有矩形风管的规格最好用标准的,施工规范里的是1600,没有1500。
管道直径设计计算步骤,专业制作与安装-铁皮风管-不锈钢风管,通风工程以假定流速法为例,其计算步骤和方法如下:
1.绘制通风或空调系统轴测图,对各管段进行编号,标注长度和风量。
管段长度一般按两管件间中心线长度计算,不扣除管件(如三通,弯头)本身的长度。
2.确定合理的空气流速
风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高,风管断面小,材料耗用少,建造费用小;但是系统的阻力大,动力消耗增大,运用费用增加。对除尘系统会增加设备和管道的摩损,对空调系统会增加噪声。流速低,阻力小,动力消耗少;但是风管断面大,材料和建造费用大,风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此,必须通过全面的技术经济比较选定合理的流速。根据经验总结,风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3中的数值适当减小。
表6-2-1 一般通风系统中常用空气流速(m/s)
类别风管材料干管支管室内进风口室内回风口新鲜空气入口
工业建筑机械通讯薄钢板、混凝土砖等6~1 4
4~12 2~8
2~6
~
~
~
~
~
5~6
工业辅助及民用建筑
自然通风
机械通风~
5~8
~
2~5
~
2~4
表6-2-2 空调系统低速风管内的空气流速
部位频率为1000Hz时室内允许声压级(dB)<40 40~60 >60
新风入口~~~
总管和总干管~~~
无送、回风口的支
管
~~~有送、回风口的支
管
~~~表6-2-3 除尘风管的最小风速(m/s)
粉尘类
别
粉尘名称垂直风管水平风管
纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18
矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土(含水2%以下)15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19
金属粉钢铁粉尘13 15
尘钢铁屑19 23 铅尘20 25
其它粉尘
轻质干粉尘(木工磨床粉尘、烟
草灰)
8 10
煤尘11 13 焦炭粉尘14 18 谷物粉尘10 12
3.根据各风管的风量和选择的流速,按式(6-2-1)计算各管段的断面尺寸,并计算摩擦阻力和局部阻力。
确定风管断面尺寸时,应采用规范统一规定的通风管道规格,以利于工业化加工制作。风管断面尺寸确定后,应按管内实际流速计算阻力。阻力计算应从最不利环路(即阻力最大的环路)开始。
袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入。在正常运行条件下,除尘器的漏风率应不大于5%。
4.并联管路的阻力平衡调节
为了保证各送、排风点达到预期的风量,两并联支管的阻力必须保持平衡。对一般的通风系统,两支管的阻力差应不超过15%,除尘系统应不超过10%。若超过上述规定,可采用下述方法调节其阻力平衡。
(1)调整支管管径
这种方法是通过改变支管管径改变支管的阻力,达到阻力平衡。调整后的管径按下式计算:
(6-2-2)
式中D′——调整后的管径,mm;
D ——原设计的管径,mm;
ΔP——原设计的支管阻力,Pa;
ΔP′——要求达到的支管阻力,Pa。
应当指出,采用本方法时,不宜改变三通的支管直径,可在三通支管上先增设一节渐扩(缩)管,以免引起三通局部阻力的变化。
(2)增大风量
当两支管的阻力相差不大时,例如在20%以内,可不改变支管管径,将阻力小的那段支管的流量适当加大,达到阻力平衡。增大后的风量按下式计算:
(6-2-3)
式中L′——调整后的支管风量,m3/h;
L ——原设计的支管风量,m3/h。
采用本方法会引起后面干管内的流量相应增大,阻力也随之增大;同时风机的风量和风压也会相应增大。
(3)阀门调节
通过改变阀门开度,调节管道阻力,从理论上讲是一种最简单易行的方法。必须指出,对一个多支管的通风空调系统进行实际调试,是一项复杂的技术工作。必须进行反复的调整、测试才能完成,达到预期的流量分配。
5.计算系统的总阻力。
计算规则,暖通!
第九册通风空调工程
一、管道制作、安装
1.风发施工图示不同规格以展开面积计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。
圆管F(m2)=πDL
式中F──圆形风管展开面积
D──圆管直径
L──管道中心线长度。
矩形管按图示周长乘以管道中心线长度计算。
2.计算风管长度时,一律以施工图示中心线长度为准(主管与支管以其中心线交点划分),包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件所占长度。直径和周长按图示尺寸为准展开,咬口重叠部分已包括在定额内,不另增加。
3.风管导流叶片,按图示叶片的面积计算。
