多功能水泵控制阀说明书.pdf2

合集下载

多功能水泵控制阀技术说明

多功能水泵控制阀技术说明

多功能水泵控制阀技术说明多功能水泵控制阀采用现代化的控制技术和先进的电子元器件,通过传感器对水压、水位、温度和流量等参数进行实时监测和采集。

然后,控制系统根据预设的参数和逻辑进行计算和判断,控制水泵的启停和调节水流。

同时,它能够自动检测水泵的运行状态,如功率、电流、电压、温度等,以及故障和报警信息。

通过与人机界面设备的连接,操作人员可以方便地对水泵进行设置、监测和控制。

1.自动化控制:多功能水泵控制阀采用了先进的控制算法和智能化的控制设备,能够实现水泵的全自动控制。

它可以根据实时的水流需求,自动启停水泵,调节水泵的转速和流量,并且可以实现多泵并联控制和备用泵切换。

2.多种控制模式:多功能水泵控制阀具有多种控制模式,如压力控制、流量控制、水位控制等。

用户可以根据实际需求选择不同的模式进行控制。

同时,还可以根据具体情况进行参数设置和自定义控制策略,以满足不同场合和需求的要求。

3.远程监控:多功能水泵控制阀可以与计算机、PLC或SCADA系统进行连接,实现远程监控和控制。

使用者可以通过网络或无线通信设备实时监测和远程控制水泵的运行状态和参数,及时处理故障和报警信息,提高运维效率和管理水平。

4.故障报警和保护功能:多功能水泵控制阀具有丰富的故障报警和保护功能,如过流保护、过压保护、欠压保护等。

在水泵发生故障或异常情况时,它会自动进行报警并采取相应的保护措施,避免进一步损坏设备和系统。

5.节能效果明显:多功能水泵控制阀能够根据实际需求调节水泵的流量和压力,实现节能效果。

通过控制阀的变频调速功能,可以降低水泵的能耗,提高整个系统的运行效率和节能效果。

总之,多功能水泵控制阀是一种集控制、监测、报警和保护于一体的自动化设备,能够实现水泵的全自动控制和远程监控。

它具有多种控制模式、远程监控、故障报警和保护功能等特点和优势,可以满足不同场合和需求的要求,提高水泵系统的稳定性、安全性和节能效果。

多功能水泵控制阀说明书

多功能水泵控制阀说明书

100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.58-17.58-22
125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.58-17.58-26
150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
称口径 DN50-DNl400。
五.多功能水泵控制阀相关标准:
结构设计 CJ/T219-2005 CJ/T167-2002 结构长度 GB/T12221-2002 通用阀门 G B/T12227-2005 法兰尺寸 G B/T17241.6~1998 试压与检验 GB/T13927-2002 标示 GB/T12220-2002
(3)在进水端压力作用下,阀板上升到最大开口状态,开口高度由流量决定。 (4)停泵瞬间,流量及压力突然降低,主阀板在重力作用下开始向下滑蒋。 (5)当流量接近于零时,主阀被关闭,主阀板上留有泄流孔以减弱水锤冲击力;主阀 板上、下形成压力差,阀门出口水压从旁通管进入上腔推动膜片压板,使下腔水排人阀门进 口,缓闭阀板开始缓闭。 (6)缓闭阀板完全关闭泄流孔,阀门回到停泵初始状态。
七.多功能水泵控制阀基本构造:
阀门的总体尺寸与普通逆止阀相当,由主阀和外装附件组成。其中,主阀包括阀体、压 板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。缓闭阀板用阀杆组件与压板及膜片 连接一起,膜片压紧在阀盖与膜片座之间,膜片的上下运动带动缓闭阀板上下升降。阀杆穿 过大阀板的中心孔,因之大阀板可以在一定的范围内沿阀杆滑动。平时,大阀板在自重压紧 在阀座上,使阀门处于关闭状态。多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门 进、出水管上,膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止 阀。

多功能水泵控制阀技术说明

多功能水泵控制阀技术说明

多功能水泵控制阀技术说明-标准化文件发布号:(9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII多功能水泵控制阀技术性能说明一、用途多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、石化、化工、煤气(天然气)、食品、医药、电站、核电、水利及灌溉等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中,与泵机联锁自动控制,一阀兼具电动阀、止回阀和水锤消除器三种设备的功能于一体,具有截止、节流、止回、消除水锤;故障少、关闭严密、消除水泵在停泵、事故停电或阀门关闭时可能发生的水锤时性能可靠等优点,能有效地提高供水安全可靠性,符合给排水工程设备机械化和自动化、远程控制的要求。

当水泵开启和停止时,利用阀门两端的介质及其压力差作为驱动介质和控制动力使阀门动作自动按水泵操作规程要求进行动作。

二、型号、规格、技术参数说明型号: JD745X-10技术参数:1、公称压力:1.0MPa;2、最低动作压力:0.05MPa3、适用介质:原水、污水、清水、循环输水、油品等4、介质温度: 0~80℃;5、缓闭时间:3秒~120秒(可调节);6、水锤峰值:≤1.3倍水泵出口额定压力7、水泵最高反转速度:≤1.3倍水泵额定转速。

8、膜片疲劳弯曲:200万次无破损。

9、泄漏量为零。

10、阀门壳体强度实验压力: 1.5倍公称压力11、阀门密封实验压力: 1.1倍公称压力12、表面处理采用环氧树脂防腐涂料喷涂。

阀门系统组成组成部件说明:序号零件名称序号零件名称1 阀体8 主阀板座2 阀杆9 膜片座3 O型密封圈10 膜片4 膜片压板a、e 控制阀5 阀盖 b 过滤器6 缓闭阀板 c 微止回阀7 主阀板d、f 排空阀设计和制造说明:1)、阀体:法兰与阀体整体铸成。

2)阀盖、膜片座阀盖与膜片座、膜片座与阀体的连接型式采用法兰式。

膜片座与阀体的连接螺栓数量不少于4个。

阀盖与膜片座的法兰为圆形。

法兰密封面的型式采用突面式。

多功能水泵控制阀

多功能水泵控制阀
• 通过多功能水泵控制阀的自动控制,可以实现给水泵的定时启 动、定时停止,提高给水系统的运行效率
• 通过多功能水泵控制阀的调节功能,可以实现给水泵的流量调 节,以满足不同用水需求的变化
• 多功能水泵控制阀在给水工程中的应用需要考虑水质、压力、流 量等因素,以保证给水系统的安全性和稳定性
多功能水泵控制阀在排水工程 中的应用
• 多功能水泵控制阀在循环水工程中的应用需要考虑水质、温度、 压力、流量等因素,以保证循环水系统的安全性和稳定性
06
多功能水泵控制阀的维护与管理
多功能水泵控制阀 的维护方法
• 多功能水泵控制阀的维护方法主要包括定期检查、清洗、润滑等 • 定期检查阀门的密封性能、运行性能,及时发现并处理问题 • 对阀门进行清洗,以去除附着在阀门上的污垢和杂质,保持阀 门的清洁 • 对阀门进行润滑,以减少阀门摩擦,提高阀门的使用寿命
多功能水泵控制阀的调试与检验
多功能水泵控制阀的调试主要包括阀门开度调节、 驱动装置调试等
• 阀门开度调节需要根据水泵的工作条 件和控制要求进行,以保证水泵的运行 效率和稳定性 • 驱动装置调试需要保证驱动性能和响 应速度,以确保阀门的控制精度和灵敏 度
多功能水泵控制阀的检验主要包括密封 性能检验、运行性能检验等
多功能水泵控制阀 在循环水工程中的应 用
• 多功能水泵控制阀在循环水工程中的应用主要包括水泵的启动、 停止、调节等
• 通过多功能水泵控制阀的自动控制,可以实现循环水泵的定时 启动、定时停止,提高循环水系统的运行效率
• 通过多功能水泵控制阀的调节功能,可以实现循环水泵的流量 调节,以满足不同循环水需求的变化
• 传感器技术、通信技术等的应用, 使得多功能水泵控制阀能够实现远 程控制和智能调节 • 新材料、新工艺的应用,提高了 多功能水泵控制阀的性能和寿命

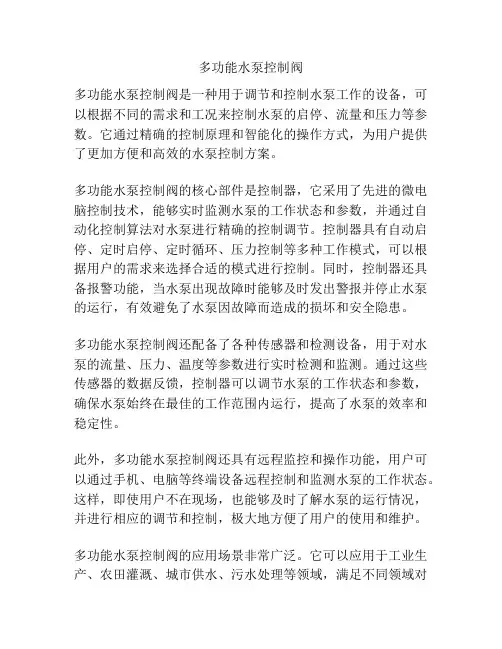

多功能水泵控制阀

多功能水泵控制阀

多功能水泵控制阀多功能水泵控制阀是一种用于调节和控制水泵工作的设备,可以根据不同的需求和工况来控制水泵的启停、流量和压力等参数。

它通过精确的控制原理和智能化的操作方式,为用户提供了更加方便和高效的水泵控制方案。

多功能水泵控制阀的核心部件是控制器,它采用了先进的微电脑控制技术,能够实时监测水泵的工作状态和参数,并通过自动化控制算法对水泵进行精确的控制调节。

控制器具有自动启停、定时启停、定时循环、压力控制等多种工作模式,可以根据用户的需求来选择合适的模式进行控制。

同时,控制器还具备报警功能,当水泵出现故障时能够及时发出警报并停止水泵的运行,有效避免了水泵因故障而造成的损坏和安全隐患。

多功能水泵控制阀还配备了各种传感器和检测设备,用于对水泵的流量、压力、温度等参数进行实时检测和监测。

通过这些传感器的数据反馈,控制器可以调节水泵的工作状态和参数,确保水泵始终在最佳的工作范围内运行,提高了水泵的效率和稳定性。

此外,多功能水泵控制阀还具有远程监控和操作功能,用户可以通过手机、电脑等终端设备远程控制和监测水泵的工作状态。

这样,即使用户不在现场,也能够及时了解水泵的运行情况,并进行相应的调节和控制,极大地方便了用户的使用和维护。

多功能水泵控制阀的应用场景非常广泛。

它可以应用于工业生产、农田灌溉、城市供水、污水处理等领域,满足不同领域对水泵控制的需求。

在工业生产中,多功能水泵控制阀可以根据生产工艺的要求,实现水泵的自动控制和调节,提高生产效率和产品质量。

在农田灌溉中,可以根据农作物的需水量和灌溉时间,精确控制水泵的启停和流量,节约用水并保证农作物的灌溉需求。

在城市供水和污水处理中,可以根据供水压力和水质要求,实时调节水泵的工作状态和参数,确保市民用水的质量和正常供应。

总之,多功能水泵控制阀是一种具有多种功能和智能化操作的水泵控制设备。

它通过精确的控制原理和智能化的操作方式,为用户提供了更加方便和高效的水泵控制方案。

多功能水泵控制阀技术性能说明

多功能水泵控制阀技术性能说明

多功能水泵控制阀技术性能说明一、用途多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、石化、化工、煤气(天然气)、食品、医药、电站、核电、水利及灌溉等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中,与泵机联锁自动控制,一阀兼具电动阀、止回阀和水锤消除器三种设备的功能于一体,具有截止、节流、止回、消除水锤;故障少、关闭严密、消除水泵在停泵、事故停电或阀门关闭时可能发生的水锤时性能可靠等优点,能有效地提高供水安全可靠性,符合给排水工程设备机械化和自动化、远程控制的要求。

当水泵开启和停止时,利用阀门两端的介质及其压力差作为驱动介质和控制动力使阀门动作自动按水泵操作规程要求进行动作。

二、型号、规格、技术参数说明745X-100-C型号: JD技术参数:1、公称压力:10MPa;2、最低动作压力:0.05MPa3、适用介质:原水、污水、清水、循环输水、油品等4、介质温度: 0~80℃;5、缓闭时间:3秒~120秒(可调节);6、水锤峰值:≤1.3倍水泵出口额定压力7、水泵最高反转速度:≤1.3倍水泵额定转速。

8、膜片疲劳弯曲:200万次无破损。

9、泄漏量为零。

10、阀门壳体强度实验压力: 1.5倍公称压力11、阀门密封实验压力: 1.1倍公称压力12、表面处理采用环氧树脂防腐涂料喷涂。

阀门系统组成组成部件说明:序号零件名称序号零件名称1 阀体8 主阀板座2 阀杆9 膜片座3 O型密封圈10 膜片4 膜片压板a、e 控制阀5 阀盖 b 过滤器6 缓闭阀板 c 微止回阀7 主阀板d、f 排空阀设计和制造说明:1)、阀体:法兰与阀体整体铸成。

2)阀盖、膜片座阀盖与膜片座、膜片座与阀体的连接型式采用法兰式。

膜片座与阀体的连接螺栓数量不少于4个。

阀盖与膜片座的法兰为圆形。

法兰密封面的型式采用突面式。

3)阀杆、缓闭阀板、主阀板缓闭阀板与阀杆连接紧固、可靠。

缓闭阀板与主阀板的密封型式采用金属密封的型式。

多功能水泵控制阀

多功能水泵控制阀

多功能水泵控制阀多功能水泵控制阀是一种具有多种功能和应用的水泵控制设备。

它通过对水泵的控制和监测,实现对水流的调节、保护和控制,从而能够适应不同的工作环境和需求。

下面我们将从其原理、功能、特点和应用等方面进行详细介绍。

多功能水泵控制阀的工作原理是基于现代电子技术和自动化控制技术的集成应用。

它通常由水泵启停控制、电压检测、电流检测、温度检测和故障保护等模块组成。

水泵启停控制模块可以实现对水泵的自动启动和停止,可以通过设定的启动电压和停止电压来控制水泵的启停。

电压检测模块可以监测水泵供电电压是否正常,当电压不稳定或低于设定值时,可以实现对水泵的停止和报警。

电流检测模块可以监测水泵的工作电流,当电流超过设定值或低于设定值时,可以实现对水泵的停止和报警。

温度检测模块可以监测水泵的工作温度,当温度超过设定值时,可以实现对水泵的停止和报警。

故障保护模块可以监测水泵的故障情况,如过载、短路、缺水、堵塞等,当发生故障时,可以实现对水泵的停止和报警。

多功能水泵控制阀具有多种功能和特点。

首先,它可以实现对水泵的智能控制和监测,可以根据不同的工作需求和环境要求,自动启停水泵,实现对水流的调节和保护。

其次,它可以实现对水泵的电压、电流、温度和故障等参数的监测,可以及时判断水泵是否正常工作,从而保证水泵的稳定运行和安全使用。

再次,它可以实现对水泵的故障保护和报警,可以及时发现和处理水泵的故障,防止故障扩大和损坏设备。

最后,多功能水泵控制阀还具有体积小、重量轻、操作简便、安装方便和成本低等特点。

多功能水泵控制阀的应用非常广泛。

首先,它适用于家庭、农田和工业等领域的水泵控制。

在家庭中,它可以用于水泵的自动供水和停水,可以实现对水压的调节和保护。

在农田中,它可以用于农田的灌溉和排涝,可以根据土壤湿度和需水量的变化,自动启停水泵,实现对水流的控制和调节。

在工业中,它可以用于工厂、矿山和建筑等场所的水泵控制,可以实现对水流的调节和保护,提高生产效率和设备的可靠性。

多功能水泵控制阀

多功能水泵控制阀

多功能水泵控制阀简介多功能水泵控制阀是一种用于控制水泵运行的装置。

它通过调节阀门的开关来控制水泵的启停、流量和压力等参数,实现对水泵的精确控制。

多功能水泵控制阀广泛应用于工业、农业、建筑等领域,为各种水泵系统提供高效可靠的控制。

本文将介绍多功能水泵控制阀的工作原理、组成部分、使用方法和注意事项,以及其在不同领域的应用案例。

工作原理多功能水泵控制阀通过控制阀门的开闭程度来调节水泵的流量和压力。

当水泵需要启动时,控制阀门打开,水泵开始运行并提供所需的流量和压力。

当水泵达到设定的流量和压力要求时,控制阀门关闭,水泵停止运行。

在水泵运行过程中,多功能水泵控制阀可以监测水泵的运行状态,如流量、压力、温度等,并根据需要调整阀门的开闭程度。

这种自动调节的功能可以提高水泵系统的运行效率,并保证系统的安全稳定运行。

组成部分多功能水泵控制阀主要由以下几个组成部分组成:1.控制阀门:控制阀门是多功能水泵控制阀的核心部件,通过阀门的开闭来控制水泵的运行。

控制阀门通常由金属制成,具有良好的耐腐蚀性和耐压性能。

2.传感器:多功能水泵控制阀通过传感器来监测水泵的运行状态。

常用的传感器包括流量传感器、压力传感器和温度传感器等。

传感器将实时监测的数据传输给控制系统,以便进行相应的调节。

3.控制系统:控制系统是多功能水泵控制阀的智能核心,通过对传感器数据的分析和处理,实现对阀门的自动调节。

控制系统通常由微处理器、存储器、输入输出接口和执行器等组成。

4.电源系统:多功能水泵控制阀需要电源系统来供电,以保证其正常工作。

电源系统通常由交流电源或直流电源组成,可以根据实际需要选择不同的电源类型。

使用方法和注意事项使用多功能水泵控制阀时,首先需要根据具体的水泵系统要求选择合适的控制阀门型号。

然后按照控制阀门的安装说明进行安装,并将传感器与控制阀门连接好。

在使用过程中,需要注意以下几个事项:1.确保控制阀门的电源供应稳定,并符合要求的电压和电流。

多功能水泵控制阀说明书

多功能水泵控制阀说明书

J745X-D 10 16 25 40 64多功能水泵控制阀使用说明书多功能水泵控制阀细分为:A类:双进双出型(DN400口径以上)B类:深井泵型(DN200以下带排气阀,大于或等于DN200建议加装排气阀)C类:立式安装型(带弹簧)D类:流量调节型(带调节丝杆)E类:标志杆型(带行程开关)F类:全行程数显装置型(带数显装置)一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气(天然气)、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中,融电动阀、止回阀和水锤消除器三种设备的功能于一体,能有效地提高系统安全可靠性,满足系统自动化控制要求。

二、特点1、安全可靠性高,具有速闭、缓闭以及吸能腔三种消除水锤措施,而且动作完全联锁,不会产生误动作。

2、无需操作控制,当水泵启停时,巧妙地利用阀门前后介质的压力变化来控制动力,使阀门自动按水泵操作规程的要求进行动作。

3、无需专业调试,阀门动作不受水泵扬程及流量变化的影响,适应范围广。

4、基本无需维修,寿命长。

5、节能效果明显,利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量,阻力损失小。

三、技术参数1、公称压力:1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa2、最低动作压力:0.05MPa3、适用介质:原水、海水、污水、油品4、适用温度:0 ~ 80℃5、缓闭时间:3 ~ 120S(可调节)6、水锤峰值:≤1.3倍水泵出口额定压力7、水泵最高反转速度:≤1.2倍水泵额定转速8、膜片疲劳弯曲:120万次无破损四、结构(图一:结构示意图)多功能水泵控制阀由主阀和外装附件组成,主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成,外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件,在其止回方向设有限流孔。

图一结构示意图五、工作原理1、启闭过程示意图(水力控制正常工作过程)停泵状态,阀板在出口端及隔膜上腔静压作用下完全关闭。

水力控制阀技术说明书

水力控制阀技术说明书

水力控制阀系列TDJD745X多功能水泵控制阀TDF745X遥控浮球阀TDYX741X可调减压稳压阀TDAX742X安全泄压/持压阀TDJ745X电动遥控阀TD100X遥控浮球阀TD300X缓闭逆止阀TD900X紧急关闭阀TD400X流量控制阀多功能水力控制阀型号编制说明用途安装在给排水、建筑、石油化工、食品、医药、电站等领域的取水、进水、潜水污水泵房及石油化工流体的输送系统中,具有电动阀、止回阀和水锤消除器三种功能。

能有效地提高系统安全可靠性,满足系统工程设备自动化控制要求结构特点水力控制阀一般分为隔膜型和活塞型两大类,两者工作原理相同,它由一个主阀(如图所示)及其外装之针阀、导阀、导管和压力表等组合而成,并配合使用目的、功能及场所的不同而演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制阀、泄压/持压阀、水力电动控制阀、定水位阀、水泵控制阀、紧急关闭阀等。

建议DN450 口径以下选用隔膜式,500 以上选用活塞式。

工作原理水力控制阀都是上下有压力差4P为动力,由导阀控制,使隔膜(活塞)液压式差动△> 操作,完全由水力自动调节,从而使主阀阀盘完全开启或完全关闭,或处于调节状态。

1、全闭状态:当主阀进口端水压分别进入阀体及控制室,且主并外部之球阀同时关闭,此时主阀处于全闭状态。

2、全开状态:当主阀外部之球阀全开后,此时控制室内水压全部被排到大气或下游低压区时,所以主阀呈现全开状态。

3、浮动状态:调节主阀外部之球阀开度,使水流过针阀与球阀之间水流达到平衡,此时主阀处于浮动状态。

隔膜型活塞型主要零部件材质表序号名称材料1 阀盖灰铸铁、球墨铸铁、碳钢、不锈钢2 弹簧弹簧钢、不锈钢3 膜片压板球墨铸铁4 膜片丁腈橡胶5 阀杆2Cr136 阀瓣球墨铸铁7 密封圈不锈钢8 密封垫压板球墨铸铁9 阀座不锈钢10 阀体灰铸铁、球墨铸铁、碳钢、不锈钢序号名称材料1 阀盖灰铸铁、球墨铸铁、碳钢、不锈钢2 缸套不锈钢3 活塞球墨铸铁4 密封圈丁腈橡胶5 阀杆2Cr136 弹簧弹簧钢、不锈钢7 阀盘球墨铸铁8 密封垫丁腈橡胶9 阀座不锈钢10 密封压板球墨铸铁11 阀板铸铁、球墨铸铁、碳钢性能特点1、自动控制,轻载启泵:受控制室压力影响,在启动水泵时,主阀缓慢开启,从而控制了因流量过大而造成水泵负载启动。

多功能阀中文操作手册

多功能阀中文操作手册

普罗名特® 多功能阀操 作 手 册P r o M i n e n t®目录1结构设计 (1)2功能描述 (1)3使用范围 (2)4安装 (3)5操作 (3)6技术参数和订货号 (4)1结构设计多功能阀通过弹簧负载的隔膜实现其每个功能。

阀的卸压机构具有保持压力恒定以及卸压的功能。

2功能描述功能- 敞口计量时,产生一个稳定的背压。

顺时针方向旋转黑色星状旋钮(1)可取消此项功能。

- 防止投加点产生负压时从药桶中抽出药液。

顺时针方向旋转黑色星状旋钮(1)可取消此项功能。

注意背压阀不能用作完全密封截止阀。

1 2如果不向投加点输送计量介质或泵的待机时间长,则必须在泵的吸入端另外安装截止阀。

- 启动泵时克服压力辅助引液,而不必松开排液管线。

旋动红色星状按钮(2)实现此项功能。

注意— 由于阀工作时,系统的药液可能通过旁路管线流出,故必须在投加点安装单向止回阀。

- 当相关系统处于待机状态(例如维修)时,用于给计量管线卸压。

- 用作溢流阀,防止由计量泵产生的不允许的超压。

通过旁路管线溢流,自动执行溢流功能。

3 使用范围指定用途用于在关闭截止阀时,防止因计量泵产生的不容许的超压。

必须连接旁路管线。

非指定用途不能用于防止除计量泵以外的其它原因产生的不容许的超压。

此阀不能用作截止阀。

如果压力系统没有安装注射阀,不能使用此阀。

如系统没有安装旁路溢流管线,不能使用此阀。

4安装安全注意事项投加点必须安装单向止回阀,因为阀工作时系统中的计量介质通过旁路可能会产生回流。

机械/液压安装多功能阀直接旋到泵的压力连接端上,阀可以360°任意转动。

使用连接用具或GF螺纹配件,将计量管线或软管固定在泵的出口端上。

出厂前,EPDM材质的O型圈已安装在泵出口的凹槽内。

对于不适用EPDM材质的情况,建议安装Viton B型的O型圈,该O型圈(棕色)同阀一起供货。

使用卡环和管接螺母紧固旁路管线,并引回药桶。

因为阀在接近于开启压力时会出现少量的溢流,故必须始终接通旁路管线。

多功能水泵控制阀技术性能说明

多功能水泵控制阀技术性能说明

多功能水泵控制阀技术性能说明1.控制功能多样化:多功能水泵控制阀能够实现多种控制功能,如调节流量、调节压力、调节水位等。

它可以根据实际需求实现自动控制、手动控制和远程控制等多种工作模式,确保水泵系统的稳定运行。

2.高精度的控制性能:多功能水泵控制阀具有精确的调节性能,能够对水泵的流量、压力和水位进行高精度的调节。

它采用先进的控制算法和传感技术,可以实时监测和调整水泵的运行状态,确保系统的稳定性和安全性。

3.可靠的性能保障:多功能水泵控制阀具有可靠的性能保障机制,能够自动检测和诊断系统的故障,并及时采取相应措施进行修复。

它配备了专业的故障报警系统和数据采集系统,能够及时向操作人员反馈系统的运行情况和故障信息,减少故障对水泵系统的影响。

4.灵活的控制策略:多功能水泵控制阀具有灵活的控制策略,能够根据实际需要进行自动调整。

它可以根据系统的负荷变化、市场需求和用户要求等多种因素进行智能化的控制决策,提高水泵系统的运行效率和节能水平。

5.高效的节能性能:多功能水泵控制阀采用先进的节能技术,能够最大限度地减少水泵系统的能耗。

它能够根据实际负荷情况进行自动调整,避免水泵的过载运行和能耗浪费,提高系统的运行效率和节能水平。

6.易于安装和维护:多功能水泵控制阀具有结构简单、安装方便的特点,可以快速完成系统的搭建和调试。

同时,它的维护保养也非常简单,只需定期检查和清洁即可保持其正常运行。

总之,多功能水泵控制阀是一种功能强大、性能稳定的水泵控制设备。

它能够提供多种控制功能,具有高精度的控制性能、可靠的性能保障、灵活的控制策略和高效的节能性能。

通过使用多功能水泵控制阀,可以实现水泵系统的稳定运行和节能优化,为用户带来更大的经济和环境效益。

多功能水泵控制阀说明书

多功能水泵控制阀说明书

J745X-D 10 16 25 40 64多功能水泵控制阀使用说明书多功能水泵控制阀细分为:A类:双进双出型(DN400口径以上)B类:深井泵型(DN200以下带排气阀,大于或等于DN200建议加装排气阀)C类:立式安装型(带弹簧)D类:流量调节型(带调节丝杆)E类:标志杆型(带行程开关)F类:全行程数显装置型(带数显装置)一、用途安装在市政、建筑、钢铁、冶金、石油、化工、煤气(天然气)、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中,融电动阀、止回阀和水锤消除器三种设备的功能于一体,能有效地提高系统安全可靠性,满足系统自动化控制要求。

二、特点1、安全可靠性高,具有速闭、缓闭以及吸能腔三种消除水锤措施,而且动作完全联锁,不会产生误动作。

2、无需操作控制,当水泵启停时,巧妙地利用阀门前后介质的压力变化来控制动力,使阀门自动按水泵操作规程的要求进行动作。

3、无需专业调试,阀门动作不受水泵扬程及流量变化的影响,适应范围广。

4、基本无需维修,寿命长。

5、节能效果明显,利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量,阻力损失小。

三、技术参数1、公称压力:1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa2、最低动作压力:0.05MPa3、适用介质:原水、海水、污水、油品4、适用温度:0 ~ 80℃5、缓闭时间:3 ~ 120S(可调节)6、水锤峰值:≤1.3倍水泵出口额定压力7、水泵最高反转速度:≤1.2倍水泵额定转速8、膜片疲劳弯曲:120万次无破损四、结构(图一:结构示意图)多功能水泵控制阀由主阀和外装附件组成,主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成,外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件,在其止回方向设有限流孔。

图一结构示意图五、工作原理1、启闭过程示意图(水力控制正常工作过程)停泵状态,阀板在出口端及隔膜上腔静压作用下完全关闭。

多功能水泵控制阀

多功能水泵控制阀

750 787.5 825 930 1110 1275 1800 2175 2700 3975 5775
AX742X型 安全泄 压/持压 阀
350 400
450 500 600 700 800 900 1000
5700 7500
6825 9525
7950 10950 15000 22500 27000 43500 72000
645
675 690 795 870 975 1050 1395 1710 2175 4125 4950 6000 9525 11700 12300
产品 名称
通径 工作压力(mpa)
DN 1.6(x) 2.5(c)
25
705 825
32
735 847.5
40
750 877.5
50
780 945
200X减压 65
水力控制阀系列价格
供用户或设计院工程项目做预算
产品 通径 工作压力(mpa) 名称 DN 1.6(x) 2.5(c)
25
32
l00X型 40
遥控浮球 50

65
80
100
300X型 125
缓闭式逆 150
止阀 200
300X每台 250
价格加20 元
300 350
400
450
500
555
585 600 660 750 825 900 1170 1425 1875 3450 4125 5025 7950 9750 10275
10800 12750 18000 27000 33750 54000 86400
产品 通径 工作压力(mpa)
名称 DN 1.6(x) 2.5(c)

多功能水泵控制阀技术说明

多功能水泵控制阀技术说明

多功能水泵控制阀技术性能说明一、用途多功能水泵控制阀安装在市政、建筑、钢铁、冶金、石油、石化、化工、煤气(天然气)、食品、医药、电站、核电、水利及灌溉等领域的取水、送水、潜水、污水泵房及石油、化工流体的输送系统中,与泵机联锁自动控制,一阀兼具电动阀、止回阀和水锤消除器三种设备的功能于一体,具有截止、节流、止回、消除水锤;故障少、关闭严密、消除水泵在停泵、事故停电或阀门关闭时可能发生的水锤时性能可靠等优点,能有效地提高供水安全可靠性,符合给排水工程设备机械化和自动化、远程控制的要求。

当水泵开启和停止时,利用阀门两端的介质及其压力差作为驱动介质和控制动力使阀门动作自动按水泵操作规程要求进行动作。

二、型号、规格、技术参数说明型号:JD745X-10技术参数:1、公称压力:;2、最低动作压力:¥3、适用介质:原水、污水、清水、循环输水、油品等4、介质温度:0~80℃;5、缓闭时间:3秒~120秒(可调节);6、水锤峰值:≤倍水泵出口额定压力7、水泵最高反转速度:≤倍水泵额定转速。

"8、膜片疲劳弯曲:200万次无破损。

9、泄漏量为零。

10、阀门壳体强度实验压力:倍公称压力11、阀门密封实验压力:倍公称压力12、表面处理采用环氧树脂防腐涂料喷涂。

)阀门系统组成$@组成部件说明:~序号 零件名称 序号 零件名称 /1 阀体 8 主阀板座 2、阀杆9 膜片座 3 O 型密封圈(10膜片 4 膜片压板 a 、e¥控制阀 5 阀盖 b 过滤器% 6 缓闭阀板 c 微止回阀7~主阀板d 、f排空阀]设计和制造说明:1)、阀体:法兰与阀体整体铸成。

2)阀盖、膜片座(阀盖与膜片座、膜片座与阀体的连接型式采用法兰式。

膜片座与阀体的连接螺栓数量不少于4个。

阀盖与膜片座的法兰为圆形。

法兰密封面的型式采用突面式。

3)阀杆、缓闭阀板、主阀板缓闭阀板与阀杆连接紧固、可靠。

.缓闭阀板与主阀板的密封型式采用金属密封的型式。

主阀板与阀杆滑动灵活、可靠。

多功能水泵控制阀修订说明

多功能水泵控制阀修订说明

《多功能水泵控制阀》行业标准修订说明(征求意见稿)1工作简况1.1任务来源根据住房和城乡建设部建标[2013]170号文件——“关于印发2014年住房和城乡建设部归口工业产品行业标准制定、修订计划通知”的要求,由住房和城乡建设部建筑给水排水标准化技术委员会归口管理,株洲南方阀门股份有限公司和湖南大学共同负责修订《多功能水泵控制阀》建设部标准。

1.2修订的意义和作用本标准规定了多功能水泵控制阀的结构型式及参数、材料、要求、试验方法、检验规则、标志、包装和贮运。

本标准为产品生产商规范了多功能水泵控制阀的质量要求,为设计者提供了选型依据,为使用者提供了产品应用的法律保障。

根据产品结构调整和工业应用的变化,产品标准必须要随市场的变化而改变。

原《多功能水泵控制阀》(CJ/167-2002)中压力及规格等级分布过小,不能满足实际应用需要(如矿山、深井)。

2 工作简况2.1 成立标准编制组2014年2月25日,株洲南方阀门股份有限公司根据建标[2013]170号文件,在株洲南方阀门股份有限公司成立了《多功能水泵控制阀》标准编制组,经过编制组认真研究形成了本标准编制工作大纲。

2.2 第一次工作会议2014年5月22日,在北京召开了标准编制组第一次工作会议,参加会议的有住房和城乡建设部标准定额研究所、住房和城乡建设部建筑给水排水标准化技术委员会、主编单位株洲南方阀门股份有限公司、湖南大学。

会议由住房和城乡建设部建筑给水排水标准化技术委员会赵锂主任委员主持,会上:学习了标准编制原则,讨论了标准的编制大纲;商议标准编制进度;商议标准编制分工和实施有关事宜。

2.3 形成征求意见稿第一次工作会议后,编制组成员提交了需完善的内容,经负责起草单位汇总形成了征求意见稿。

3 标准修订的主要内容3.1 范围:增加了公称尺寸规格,扩大了公称压力等级,规定了工作温度和适用介质范围。

3.2 材料:取消原5.7节,将材料的通用要求单独作为一章。

多功能水泵控制阀技术规格

多功能水泵控制阀技术规格

淮南矿业(集团)有限责任公司谢一矿-660中央泵房多功能水泵控制阀D745X—100—C技术规格书编制:校核:矿领导:二O一五年一月一、项目简介:供方应仔细阅读此规范书文件,供方所提供的产品的技术规范应满足本规范书的要求,供方也可建议与满足此技术规范书产品类似的产品,但必须提供与技术规范偏差的细节.需方不准备对与现行标准和规范相应的所有技术要求作出规范.供方应提供先进可靠、灵活和经济的通信系统和高质量的满足规范及工业标准要求的设备和附件。

1、本设备技术规范书适用于矿用深井离心多级泵的功能设计、结构、性能等方面的技术要求。

2、本招标书规定了卖方所提供设备的技术要求。

除有特殊技术条款规定外,设备的所有元器件均应符合本招标书和有关图纸的技术规定和要求.本招标书所提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,但投标厂家应承诺提供符合本招标书和有关最新工业标准及规程规范的优质产品。

3、卖方应按本技术规定的要求完成设备的设计、制造、出厂试验、安装指导、现场调试及相关的售后服务。

所有这些不管在本招标书上是否明确,卖方报价应作为已包括所有这些项目.4、本设备技术规范书未尽事宜,由买卖双方协商确定.二。

阀门使用环境1.该中央泵房位于煤矿井下-660m水平处,矿井为高瓦斯矿井。

2.矿井污水酸碱度为偏中性,固体颗粒含量≤1.5%,密度1050 kg/m3,;三、-660m中央泵房多功能水泵控制阀主要技术参数1.现场水泵主要技术参数水泵型号:MDS600额定流量:600m3/h额定扬程:800m进水口直径:300mm出水口直径:300mm2.主要特点1)该装置具有速闭、缓闭以及吸能腔三种消除水锤措施,且动作完全连锁. 2)无需操作控制,当水泵启停时,能利用阀门前后介质的压力变化来控制动力,使阀门按照所需的方式实现动作。

3)阀门控制不受水泵扬程及流量的变化影响,适应性强.四、相关技术要求:1.阀门采用立式安装,公称直径DN250,公称压力10MPa;2.能适应矿井多种介质:清水、污水和油污水。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

J745X-D 10 16 25 40 64
多功能水泵控制阀
使用说明书
安装使用时请详细阅读本说明书上海明正阀门有限公司
多功能水泵控制阀细分为:
A类:双进双出型(DN400口径以上)
B类:深井泵型(DN200以下带排气阀,大于或等于DN200建议加装排气阀)
C类:立式安装型(带弹簧)
D类:流量调节型(带调节丝杆)
E类:标志杆型(带行程开关)
F类:全行程数显装置型(带数显装置)
一、用途
安装在市政、建筑、钢铁、冶金、石油、化工、煤气(天然气)、食品、医药、矿山、电站、核电、水利及灌溉等领域的取水、送水、加压、潜水、污水泵房及石油、化工流体的输送系统中,融电动阀、止回阀和水锤消除器三种设备的功能于一体,能有效地提高系统安全可靠性,满足系统自动化控制要求。

二、特点
1、安全可靠性高,具有速闭、缓闭以及吸能腔三种消除水锤措施,而且动作完全联锁,不会产生误动作。

2、无需操作控制,当水泵启停时,巧妙地利用阀门前后介质的压力变化来控制动力,使阀门自动按水泵操作规程的要求进行动作。

3、无需专业调试,阀门动作不受水泵扬程及流量变化的影响,适应范围广。

4、基本无需维修,寿命长。

5、节能效果明显,利用进口端的压力进入膜片下腔支撑膜片压板及阀杆的重量,阻力损失小。

三、技术参数
1、公称压力:1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa
2、最低动作压力:0.05MPa
3、适用介质:原水、海水、污水、油品
4、适用温度:0~80℃
5、缓闭时间:3~120S(可调节)
6、水锤峰值:≤1.3倍水泵出口额定压力
7、水泵最高反转速度:≤1.2倍水泵额定转速
8、膜片疲劳弯曲:120万次无破损
四、结构(图一:结构示意图)
多功能水泵控制阀由主阀和外装附件组成,主阀由阀体、膜片、阀杆组件、阀盖、主阀板、缓闭阀板、膜片座等主要零件组成,外装附件主要有控制阀、过滤器、排气阀、微止回阀、其中微止回阀是特制配件,在其止回方向设有限流孔。

图一结构示意图序号零件名称材质
1阀体灰铸铁、球铁、铸钢、不锈钢2阀杆不锈钢
3O型密封圈丁腈橡胶
4膜片压板铸钢、碳钢、不锈钢
5阀盖灰铸铁、球铁、铸钢、不锈钢6缓闭阀板铜合金、不锈钢
7主阀板铸钢、不锈钢
8主阀板座铜合金、不锈钢
9膜片座灰铸铁、球铁、铸钢、不锈钢10膜片尼龙网+天然橡胶或丁腈橡胶
a、e控制阀铜合金、不锈钢
b过滤器铜合金、不锈钢
c微止回阀铜合金、不锈钢
d、f排空阀铜合金、不锈钢
五、工作原理
1、启闭过程示意图(水力控制正常工作过程)
2、手动操作启闭
在管路有压时,可手动操作控制管上的阀门和排气阀,实现阀门的手动操作启闭。

1)开启进口控制管上阀门a,关闭出口控制管上阀门e,然后开启阀盖上排气阀d,这时P3为进口压力,P4=0主阀板被压力水托起而实现开启动作,并带动缓闭阀板和阀杆组件上升,阀门完全开启。

2)开启出口控制管上阀门e,关闭进口控制管上阀门a,然后开启膜片座上排气阀f,这时P4为出口压力,P3=0因B的面积大于A的面积,主阀板、缓闭阀板被P4的压力向下推,主阀板、缓闭阀板被推至关闭的位置上,阀门完全关闭。

六、安装注意事项(结构型式与安装图示见十一)
1、安装前,请先检查主阀各部件是否完好,紧固件齐全,无松动。

2、检查各连接管路是否完好,接头紧固。

3、保证最低动作压力符合技术参数要求。

4、最佳的安装方式是将主阀安装于水平管道上,阀盖朝上。

(典型安装一)
5、若将主阀安装于阴井内,应留一定空间以备技术人员检修。

6、安装时,请注意阀体上箭头指示方向,不得反装。

7、如果要进行调试及观测工作压力,须在进出口端装压力表。

8、用于消防要定期启动检查,防止产生水垢,造成阀门失灵。

9、用于深井泵必须装排气阀。

(典型安装三)
10、吊装、搬运时请不要用控制管承吊或碰伤控制管。

11、在多功能水泵控制阀出口处安装其他阀门时,必须保持一定间距。

特别注意事项:
1、安装时,注意检查清洗管道,不得有焊渣、螺栓等异物。

2、管道安装应按有关规范要求装设进排气阀等装置,保证不产生水柱中断。

3、阀门进口端不宜安装柔性接头。

4、有可能产生水柱分离水锤的泵站,应进行停泵水锤计算。

七、调试步骤
1、将控制管上的阀a,阀e打开,启泵。

2、启泵观察各管件有无漏水,阀门进出口压力是否正常。

3、将排气阀d及f遂次打开排出上下腔的空气,并反复多次,至到没有气排出为止。

4、缓闭时间调整:
缓闭时间可通过调节旁通管上的控制阀e的开度来实现,应先将控制阀调小,延长缓闭时间。

如缓闭时间太长,则将控制阀e的开度增大。

如缓闭时间太短,则可将控制阀e的开度调小。

如发现异常,请按表2方式处理或直接与本公司联系。

八、疑难解答
故障现象故障原因整改措施
主阀打不开其他控制阀(蝶阀、闸阀)问题检查其他控制阀是否打开控制管路问题管内有无堵塞现象
微止回阀是否损坏
清洗管路过滤器
更换微止回阀
主阀开启过慢控制管路问题管路内有异物影响过流量
微止回阀限流孔径过小
清洗管路过滤器
更换微止回阀
主阀关闭不严连接管路问题
管内有无堵塞现象
微止回阀是否损坏
清除管路异物
更换微止回阀
主阀板是否夹卡异
物和密封件损坏
将主阀反复开启和关闭数次后,水泵
仍有反转现象,则是夹卡异物和密封
件损坏
清除杂物或更换密封件膜片是否损坏
将旁通管上的控制阀a打开,控制阀
e关闭;排空阀f关闭,再将排空阀
d打开,如有空气或水排出,说明阀
板正在打开,阀板开启到位。

更换膜片
主阀开启过快微止回阀微止回阀限流孔径过大更换微止回阀上下膜片室及控制
管路
气体太多排除气体
九、订货时请注明
1、水泵的工作压力和流量。

2、吸水管道是否装有底阀。

3、安装方式:水平或垂直(水平为最佳状态)。

4、特殊要求。

十、结构型式与安装方式
①水池②⑤软密封闸阀③水泵
④多功能水泵控制阀⑦排气阀
⑥至水塔或用户⑧深井泵
1、结构:深井泵型多功能水泵控制阀是在
主阀阀体上安装了一个排气阀。

2、原理:由于深井泵安装的特殊性,一般
泵、阀之间的高差都在十米以上,当水泵
停止时,泵、阀之间的管道内容易形成真
空而产生拉断水锤,因此必须向管道内补
充空气。

3、特点:深井泵型阀可在停泵时向管道内
补充空气,能有效(预)防止拉断水锤的
产生,同时在启泵时向大气中排出空气,
防止产生启泵水锤。

4、注意事项:深井泵型阀可适用于DN200以下的小通径管道,当管径大于DN200以上时,用户还必须在管道上安装排气阀。

相关文档
最新文档
