顶轴油系统数据设定
主机润滑油及顶轴油系统调试
1. 编制目的1.1检验润滑油、顶轴油系统设备的安装及工作情况，发现并消除油系统存在的各种问题，按要求对润滑油及顶轴油系统各定值进行整定。
1.2通过试验检查热工保护联锁信号及动作是否正确可靠，以保证机组的安全运行。
1.3通过试运调整使润滑油、顶轴油系统及盘车装置达到优化运行的目的。
2. 编制依据2.1 《火电工程启动调试工作规定》1996年版2.2 《火力发电建设工程启动试运及验收规程》DL/T 5437-2009版2.3 《火电工程调整试运质量检验及评定标准》1996年版2.4 《电力建设施工及验收技术规范》(汽轮机机组篇) DL 5011-922.5 《汽轮机启动调试导则》DL/T 863-2004版2.6 《中华人民共和国工程建设强制性条文》（电力工程部分）（2011年版）2.7 《汽轮机启动运行说明书》东方汽轮机有限公司2.8 《汽轮机润滑油系统说明书》东方汽轮机有限公司2.9 《集控运行规程》（辅机部分）神华神东电力新疆准东五彩湾发电厂2.10 《神华新疆准东五彩湾电厂（2×350MW）工程机组调试大纲》西安热工研究院有限公司3. 调试质量目标符合部颁《火电工程调整试运质量检验及评定标准（1996年版）》中有关系统及设备的各项质量标准要求，全部检验项目合格率100%，优良率90%以上，满足机组整套启动要求。
专业调试人员、专业组长应对调试质量的关键环节进行重点检查、控制，发现问题应及时向上级领导汇报，以便协调解决，保证启动调试工作顺利进行。
4. 系统及主要设备技术规范4.1 系统介绍汽轮机润滑油系统采用主油泵—射油器供油方式。
主油泵由汽轮机主轴直接驱动，其出口压力油驱动射油器投入工作。
润滑油系统主要用于向汽轮发电机组各轴承提供润滑油；向保安部套提供部分用油；向发电机氢密封提供密封用油；为顶轴装置油泵提供充足的油源；向汽轮发电机组转子联轴器提供冷却油；本系统还具体回油排烟功能。
系统工质为ISOVG32汽轮机油。
007正式汽轮机油系统及顶轴油系统调试措施0107
目录1、概述2、调试依据3、目的4、试运范围5、启动前的检查和准备工作6、启动7、启动后的保护试验8、停止9、注意事项1、概述山西赵城晋能新能源热电有限公司#1机组配一台调速油泵、一台润滑油泵、一台直流油泵、两台顶轴油泵、一台排烟风机，其主要参数如下：1.1调速油泵型号：150AY150×2C流量：93～186m3/h扬程：157～195m转速：2950r/min配用电机功率：130KW1.2交流润滑油泵型号：100AY60B流量：79 m3/h扬程：38 m转速：2950 r/min配用电机功率：18.5KW1.3直流润滑油泵型号：100AY60B流量：79 m3/h扬程：38 m转速：3000 r/min配用电机功率：17KW1.4顶轴油泵型号：63MCYH-1B流量：3.6 m3/h压力：32Mpa转速：980 r/min配用电机功率：37KW1.5排烟风机流量：1400 m3/h配用电机功率：2.2 KW2、调试依据2.1制造厂说明书2.2《火力发电厂基本建设工程启动及竣工验收规程》（1996年版）2.3《火电施工质量检验及评定标准》2.4《电力建设施工及验收技术规范》2.5《火电工程启动调试工作规定》2.6其他《运行规程》有关系统及设备资料3目的油泵电机、系统管道及辅助设备正常，设备运行性能良好，控制系统动作正确，满足机组正常运行要求。
4试运范围4.1调速油泵、润滑油泵、直流油泵、顶轴油泵及其系统管道等5启动前的检查和准备工作5.1全面检查润滑油系统及顶轴油系统，确认系统安装工作结束，现场清洁，符合启动试运条件。
5.2联系热工检查各仪表正确投入。
5.3带负荷试运前电机空试合格，电机转向正确，电机就地及远控试验合格。
5.4试运前润滑油系统各阀门开、关试验合格，严密性合格。
5.5主油箱油位正常（+100mm～-100mm）,油位计完好并投入。
5.6润滑油系统及顶轴油系统经循环冲洗油质合格。
顶轴油系统数据设定

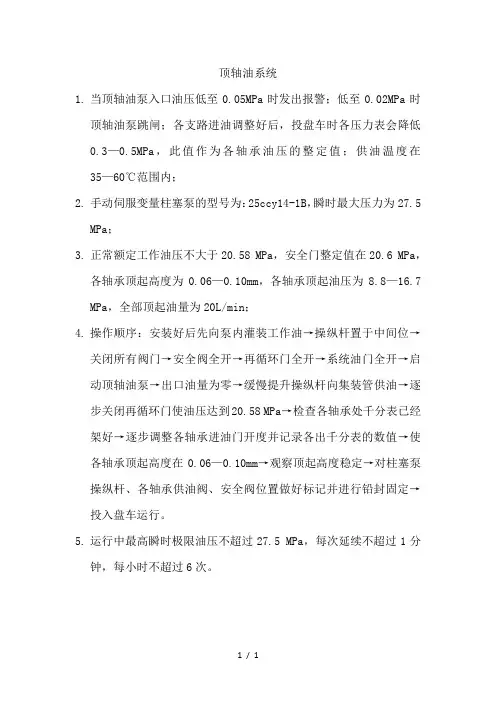

顶轴油系统
1.当顶轴油泵入口油压低至0.05MPa时发出报警；低至0.02MPa时
顶轴油泵跳闸；各支路进油调整好后，投盘车时各压力表会降低
0.3—0.5MPa，此值作为各轴承油压的整定值；供油温度在
35—60℃范围内；
2.手动伺服变量柱塞泵的型号为：25ccy14-1B，瞬时最大压力为27.5
MPa；
3.正常额定工作油压不大于20.58 MPa，安全门整定值在20.6 MPa，
各轴承顶起高度为0.06—0.10mm，各轴承顶起油压为8.8—16.7 MPa，全部顶起油量为20L/min；
4.操作顺序：安装好后先向泵内灌装工作油→操纵杆置于中间位→
关闭所有阀门→安全阀全开→再循环门全开→系统油门全开→启动顶轴油泵→出口油量为零→缓慢提升操纵杆向集装管供油→逐步关闭再循环门使油压达到20.58 MPa→检查各轴承处千分表已经架好→逐步调整各轴承进油门开度并记录各出千分表的数值→使各轴承顶起高度在0.06—0.10mm→观察顶起高度稳定→对柱塞泵操纵杆、各轴承供油阀、安全阀位置做好标记并进行铅封固定→投入盘车运行。
5.运行中最高瞬时极限油压不超过27.5 MPa，每次延续不超过1分
钟，每小时不超过6次。
1 / 1。
