示波器习题

合集下载

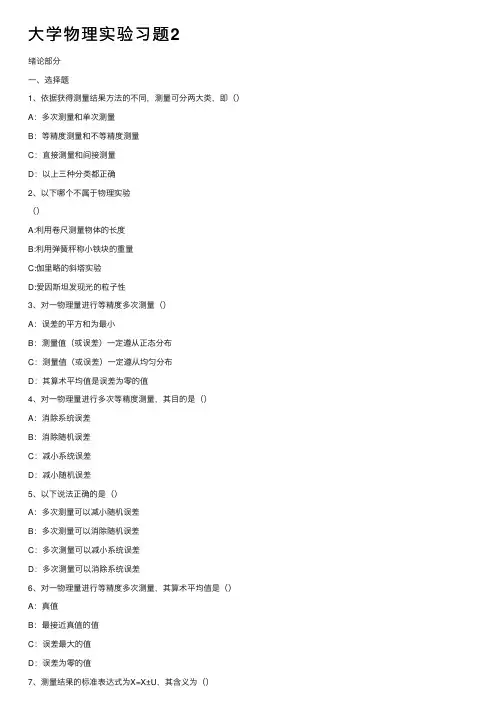

大学物理实验习题2

大学物理实验习题2

⼤学物理实验习题2绪论部分⼀、选择题1、依据获得测量结果⽅法的不同,测量可分两⼤类,即()A:多次测量和单次测量B:等精度测量和不等精度测量C:直接测量和间接测量D:以上三种分类都正确2、以下哪个不属于物理实验()A:利⽤卷尺测量物体的长度B:利⽤弹簧秤称⼩铁块的重量C:伽⾥略的斜塔实验D:爱因斯坦发现光的粒⼦性3、对⼀物理量进⾏等精度多次测量()A:误差的平⽅和为最⼩B:测量值(或误差)⼀定遵从正态分布C:测量值(或误差)⼀定遵从均匀分布D:其算术平均值是误差为零的值4、对⼀物理量进⾏多次等精度测量,其⽬的是()A:消除系统误差B:消除随机误差C:减⼩系统误差D:减⼩随机误差5、以下说法正确的是()A:多次测量可以减⼩随机误差B:多次测量可以消除随机误差C:多次测量可以减⼩系统误差D:多次测量可以消除系统误差6、对⼀物理量进⾏等精度多次测量,其算术平均值是()A:真值B:最接近真值的值C:误差最⼤的值D:误差为零的值7、测量结果的标准表达式为X=X±U,其含义为()A:被测量必定等于(x-U)或(x+U)B:被测量可能等于(x-U)或(x+U)C:被测量必定在(x-U)和(x+U)之间D:被测量以⼀定概率落在(x-U)或(x+U)之间8、下列测量结果中,准确度最⾼的是()A :1L =102.3±0.2 ㎝B :2L =103.52±0.05㎝C :3L =1.246±0.005㎝D :4L =0.0056±0.0002㎝9、对某测量对象进⾏多次测量,测量结果为)(x u x x c ±=,其中)()()(22x u x u x u B A c += ,()(x u A 、)(x u B 分别为其A 类不确定度、B 类不确定度。

问被测量的真值落在)](),([x u x x u x c c +-范围内概率为()A .68.3%B .95%C .57.7%D .100%10、对某测量对象进⾏单次测量,测量结果为)(x u x x c ±=,其中)()(x u x u B c ==3A,)(x u B 为其B 类不确定度。

示波器练习题

示波器练习题

示波器练习题一、选择题(每题2分,共20分)1. 示波器的时基(Time Base)调节旋钮用于控制什么?A. 波形的亮度B. 波形的频率C. 水平方向的扫描速度D. 垂直方向的放大倍数2. 示波器的触发(Trigger)功能的作用是什么?A. 稳定波形的显示B. 改变波形的频率C. 调整波形的亮度D. 改变波形的幅度3. 下列哪个选项不是示波器的输入阻抗类型?A. 50ΩB. 1MΩC. 75ΩD. 10kΩ4. 使用示波器测量正弦波信号时,若要观察到完整的一个周期,需要调整哪个参数?A. 触发电平B. 垂直增益C. 水平扫描速度D. 垂直偏置5. 示波器的垂直刻度旋钮用于控制什么?A. 波形的频率B. 波形的幅度C. 水平方向的扫描速度D. 波形的亮度6. 示波器的“AC耦合”和“DC耦合”分别用于测量什么类型的信号?A. AC耦合用于测量直流信号,DC耦合用于测量交流信号B. AC耦合用于测量交流信号,DC耦合用于测量直流信号C. 两者都用于测量直流信号D. 两者都用于测量交流信号7. 示波器的“X-Y模式”主要用于观察什么?A. 信号的频率B. 信号的幅度C. 信号的相位关系D. 信号的波形8. 使用示波器测量信号时,若信号的频率过高,可能导致什么现象?A. 波形显示不完整B. 波形亮度过高C. 波形幅度过大D. 波形偏置不准确9. 示波器的“峰值保持”功能主要用于什么?A. 保持波形的亮度B. 保持波形的频率C. 保持波形的最大幅度D. 保持波形的触发电平10. 示波器的“平均”功能主要用于什么?A. 平均化波形的亮度B. 平均化波形的幅度C. 平均化波形的频率D. 平均化波形的相位二、填空题(每空1分,共20分)11. 示波器的______功能可以减少噪声对测量结果的影响。

12. 示波器的______旋钮用于调节波形在屏幕上的垂直位置。

13. 在示波器上测量信号的频率,可以通过测量波形的______来实现。

示波器习题答案

示波器习题答案

示波器习题答案在电子工程领域,示波器是一种常用于观察和测量电压波形的电子测试仪器。

它能够将电压的变化以图形的形式显示出来,帮助工程师分析和调试电路。

以下是一些关于示波器的习题答案,这些习题可能包括基本操作、波形分析和故障诊断等方面。

习题1:如何正确连接示波器以测量信号?答案:首先,确保示波器已经接通电源并预热。

然后,将待测信号通过适当的探头连接到示波器的输入通道。

通常,需要将探头的接地点连接到电路的地线,以确保信号的准确测量。

调整探头的衰减比以匹配信号的幅度。

最后,通过示波器的控制面板设置触发水平和时间基准,以便能够清晰地观察到信号波形。

习题2:如何调整示波器的触发设置?答案:触发是示波器显示稳定波形的关键。

要调整触发设置,首先需要确定触发源,通常为内部或外部信号。

然后,设置触发模式(边沿触发、脉冲触发等),并调整触发电平,使其与信号的特定部分相匹配。

此外,还可以设置触发耦合方式(直流、交流或地线),以适应不同的信号类型。

习题3:如何测量信号的频率和周期?答案:在示波器上测量信号的频率和周期,首先需要将波形稳定显示在屏幕上。

然后,使用示波器的光标测量功能,将光标放置在波形的两个相邻的相同点上(例如,两个相邻的峰值或零点)。

示波器会自动计算并显示这两个点之间的时间间隔,即为周期。

频率则是周期的倒数。

习题4:如何使用示波器测量信号的幅度?答案:测量信号幅度时,需要将波形的峰值对准屏幕的垂直刻度。

然后,读取屏幕上显示的峰-峰值(即从波形的最低点到最高点的垂直距离),这就是信号的幅度。

注意,如果信号是正弦波,峰-峰值是信号幅度的两倍。

习题5:如何诊断电路中的噪声问题?答案:当电路中存在噪声时,波形会在示波器上显示为不规则的波动。

要诊断噪声问题,首先需要确定噪声的来源。

可以通过改变示波器的输入阻抗或使用不同的探头来观察噪声是否改变。

其次,检查电路的接地是否牢固,以及是否有电源干扰。

通过逐步排除法,可以找到噪声的源头并进行相应的修复。

示波器练习题高中

示波器练习题高中

示波器练习题高中示波器是一种常见的电子测量仪器,广泛应用于电子学、通信、计算机等领域。

它可以显示电压信号的波形,帮助人们分析电路中的各种电信号。

本文将介绍一些示波器练习题,提供给高中学生进行练习和巩固知识。

1. 请将下列示波器波形图与对应的电路连接进行匹配:A. 正弦波 1. 并联电路B. 方波 2. 串联电路C. 脉冲波 3. 电阻D. 三角波 4. 电容E. 锯齿波 5. 二极管答案:A-1,B-2,C-4,D-3,E-52. 如果在示波器屏幕上观察到一个周期为1ms的正弦波,峰峰值为4V,求正弦波的频率和有效值。

答案:频率 = 1 / 周期 = 1 / 0.001 = 1000 Hz有效值 = 峰峰值/ (2 * √2) = 4 / (2 * 1.414) ≈ 1.414 V3. 一个电路中的电压信号的频率为10kHz,相位差为30°,已知最大幅度为6V,画出示波器上观察到的波形图。

答案:通过计算可得到每个相位对应的电压值,然后在示波器上对应的时间点上画出对应的电压值,连接这些点即可得到波形图。

4. 一个电路中的电压信号是一个频率为1kHz、峰峰值为10V的方波,已知示波器的水平缩放为10ms/div,垂直缩放为5V/div,求示波器屏幕上观察到的波形的宽度和幅度。

答案:由于方波的周期为1ms,所以宽度为1ms。

水平缩放为10ms/div,即示波器屏幕宽度为10个方框,所以宽度在示波器屏幕上占据1/10。

幅度为10V,垂直缩放为5V/div,即示波器屏幕高度为2个方框,所以幅度在示波器屏幕上占据1/2。

5. 示波器的触发功能是什么?触发电平和触发方式有哪些?答案:示波器的触发功能是指示波器在输入的电压信号满足一定条件时开始显示波形。

触发电平是指触发电压的阈值,当输入信号的电平超过或低于该阈值时,触发器被触发。

触发方式有自由运行触发、单次触发和外部触发等。

通过以上练习题的学习和巩固,相信可以帮助高中学生更加熟练地操作示波器,理解和分析电路中的电压信号。

示波器练习题

示波器练习题

示波器练习题一、选择题1. 示波器的核心部件是()。

A. 显示器B. 示波管C. 电源D. 探头A. 模拟示波器B. 数字示波器C. 混合信号示波器D. 数字存储示波器3. 示波器的时间基准(扫描频率)是指()。

A. 水平扫描速度B. 垂直扫描速度C. 信号频率D. 示波器屏幕刷新率4. 示波器探头上的衰减系数通常表示为()。

A. X1B. X10C. X100二、填空题1. 示波器主要由____、____、____和____等部分组成。

2. 示波器的垂直灵敏度是指____。

3. 示波器的水平灵敏度是指____。

4. 在使用示波器测量信号时,探头上的____必须与被测信号匹配。

三、判断题1. 示波器可以测量交流信号和直流信号。

()2. 示波器的探头可以直接接触被测电路,无需接地。

()3. 示波器的扫描频率越高,屏幕上显示的波形越稳定。

()4. 示波器的时间基准(扫描频率)与被测信号的频率无关。

()四、简答题1. 简述示波器的基本原理。

2. 请列举三种常见的示波器探头类型,并说明它们的特点。

3. 如何使用示波器测量交流信号的频率和幅度?4. 在使用示波器进行测量时,为什么要进行探头补偿?五、综合题1. 某模拟示波器的水平扫描速度为1ms/div,垂直灵敏度为1V/div,已知探头衰减系数为X10。

当观察到屏幕上的波形为10个周期,占据4个格子时,求被测信号的频率和峰峰值。

(1)频率:10kHz,峰峰值:5V(2)频率:1MHz,峰峰值:200mV(3)频率:100MHz,峰峰值:1V3. 使用示波器观察一个方波信号,发现波形出现顶部和底部失真,请分析可能的原因,并提出解决方法。

六、案例分析题1. 某工程师使用示波器测量一个未知频率的信号,设置水平扫描速度为5μs/div,观察到波形在屏幕上重复了4次。

请根据这些信息计算未知信号的频率。

2. 在一个电路调试过程中,工程师使用示波器观察到一个正弦波信号,垂直灵敏度为2V/div,波形峰峰值占据了3个格子。

(完整版)示波器习题汇总

(完整版)示波器习题汇总

第三章 电子示波器一.选择题1.如图1-13所示为双踪示波器测量两个同频率正弦信号的波形,若示波器的水平(X 轴)偏转因数为10μs/div ,则两信号的频率和相位差分别是( )。

A 、25kHz ,0° B 、25kHz ,180°C 、25MHz ,0°D 、25MHz ,180°2.某示波器扫描信号正程时间T s =120ms ,逆程时间T b =40ms 。

则用它观测50Hz 交流电波形时,显示的波形个数为( )A . 2 B .6 C . 8 D .123、被测信号、触发脉冲、扫描电压和示波器上显示的波形如题3图所示。

示波器的触发极性、触发电平应该为( )A .正极性触发、零电平B .负极性触发、正电平C .负极性触发、负电平D .正极性触发、正电平题3图 题4图4、用示波器观测到的正弦电压波形如题4图所示,示波器探头衰减系数为10,扫描时间因数为1 μs/div ,X 轴扩展倍率为5,Y 轴偏转因数为0.2 V/div ,则该电压的幅值与信号频率分别为( )A .0.8 V 和1.25 MHzB .8 V 和1.25 MHzC .8 V 和0.25 MHzD .0.8 V 和0.25 MHz5.如图所示为示波器测量的某正弦信号的波形,若示波器的垂直(Y 轴)偏转因数为10V/div ,该信号的电压峰值是:( )A .46V B .32.5V C .23V D .16.25V6.在电子示波器中,为了改变荧光屏亮点的辉度,主要改变:( )A .第一阳极电压 B .第二阳极电压C .第三阳极电压D .栅阴极之间的电压7.测量 时通用示波器的Y 偏转因数的“微调”旋钮应置于“校准”位置。

A .周期和频率B .相位差C .电压D .时间间隔8.示波器上显示的两个正弦信号的波形如图所示,已知时基因数“t/div”开关置于10ms/div 档,水平扩展倍率k =10,Y 轴偏转因数“V/div”开关置于10mV/div 档,则信号的周期及两者的相位差分别是:( )A . 9ms ,4°B .9ms ,40°C .90ms ,4°D .90ms ,40°9.测量脉冲电压(尖脉冲)的峰值应使用:( )A .交流毫伏B .直流电压表C .示波器D .交流电压表10.某双踪示波器的显示方式有五种:①YA ②YB ③YA ±YB ④交替⑤断续。

示波器专项练习题与答案

示波器专项练习题与答案

示波器练习题1.示波器是一种常用的电学仪器,可以在荧光屏上显示出被检测的电压随时间的变化情况。

它的工作原理如图1所示,真空室中阴极K逸出电子(初速度可忽略不计),经过电压U l= 910V的加速电场后,由小孔S沿正对且相互靠近的水平金属极板A、图1B 和竖直金属板C、D 间的中心线依次通过两对平行金属板间。

且已知A、B和C、D的长度均为l=0.20m,A、B和C、D两板间的距离均为d=0.020m,金属板的面积足够大。

在A、B两板间加上如图11甲所示的正弦交变电u2,当A板电势高于B板电势时,电压记为正值;在C、D两板间加上如图11乙所示的交变电压u3,当C板电势高于D板电势时,电压记为正值。

两对金属板间的电场可视为全部集中在两板之间,且分布均匀。

在C、D 两极板右侧与极板右端相距s=0.30m处有一个与两对金属板中心线垂直的荧光屏,中心线正好经过屏的中点。

若不计两对金属板之间的距离,且荧光屏足够大,并已知电子的质m=0.91×10-30kg,所带电荷量e=1.6x10-19C,不计电子之间的相互作用力。

( 1 ) 要使所有的电子都能打在荧光屏上,两对偏转金属板间所加电压的最大值U20、U30应满足什么条件?(2) 若U20满足(1)中的条件,要使荧光屏上能显示出u2的若干个完整周期内的波形,C、D 两板间所加交变电压u3的周期应满足什么条件?(3) 若荧光屏上显示出一个u2完整的波形,计算这个波形的峰值高度和最大长度,并在图2丙中画出这个波形。

2.用示波器观察频率为900Hz 的正弦电压信号。

把电压信号接入示波器y 输入, ①当屏幕出现如图所示的波形时,应调节 钮,如果正弦波的正负半周均超出了屏幕的范围,应调节 钮或 钮,或这两个钮配合使用,以使正弦波的整个波形出现在屏幕内。

②如需要屏幕上正好出现一个完整的正弦波形,则将 钮置于___位置,然后调节 钮。

3.图(a )为示管的原理图。

示波器练习题

示波器练习题

示波器练习题一、选择题1. 示波器的主要用途是什么?A. 测量电压B. 测量电阻C. 测量电流D. 观察和分析电信号波形2. 以下哪个参数不是示波器的基本参数?A. 带宽B. 采样率C. 存储深度D. 电源电压3. 示波器的触发方式有哪些?A. 正常触发B. 单次触发C. 交替触发D. 所有选项4. 以下哪个不是示波器的探头类型?A. 无源探头B. 有源探头C. 差分探头D. 电流探头5. 示波器的垂直灵敏度调节影响的是:A. 波形的垂直位置B. 波形的放大倍数C. 波形的水平位置D. 波形的频率二、填空题1. 示波器的______是用来控制波形在屏幕上显示的时间长度。

2. 示波器的水平扫描速度调节影响的是波形的______。

3. 示波器的触发电平是用来确定波形______的点。

4. 通过示波器的______功能,可以测量电信号的频率。

5. 为了减少测量误差,通常使用示波器的______探头进行测量。

三、判断题1. 示波器的带宽越高,能够测量的信号频率越低。

(对/错)2. 示波器的采样率是指单位时间内采样点的数量,与测量精度无关。

(对/错)3. 示波器的触发模式设置为单次触发时,每触发一次就会显示一次波形。

(对/错)4. 示波器的垂直偏移旋钮可以用来改变波形的垂直位置。

(对/错)5. 示波器的探头衰减比通常有1:1和10:1两种,10:1的探头能够测量更高的电压。

(对/错)四、简答题1. 简述示波器的触发同步功能的作用。

2. 描述如何使用示波器测量电信号的周期。

3. 说明示波器的存储深度对测量的影响。

五、计算题1. 已知某示波器的采样率为1GSa/s,存储深度为1k点,计算该示波器能够记录的最大时间长度。

2. 如果某信号的频率为1MHz,使用上述示波器测量,计算能够显示的信号周期数。

六、实践题1. 假设你正在使用一台示波器测量一个周期性信号,请描述你将如何设置示波器的参数以获得最佳的波形显示效果。

《电子测量技术》CH1-CH4习题参考答案

《电子测量技术》CH1-CH4习题参考答案

f 0 min
=
f i1 N1 10
+
fi2 N 2
= 1K ´1000 + 100K ´ 720 = 72100KHz = 72.1MHz 10
当 N1 , N 2 分别取最大值时 f0 最大,
f 0 max
=
f i1N1 10
+
fi2 N 2
= 1K ´1100 + 100K ´1000 = 10110KHz = 100.11MHz 10
即 y ' = y = 5 = 0.5 cm。 k 10
7
5、被测脉冲信号峰­峰值为 8V,经衰减量为 10 倍的探头引入示波器,“倍率”置“×5”位,“偏 转灵敏度微调”置“校正”位,要想在荧光屏上获得峰­峰高度为 8cm 的波形,“Y 轴偏转灵敏 度”开关“V/cm”应置哪一挡?
解:设 Y 轴偏转灵敏度开关置为 x V/cm,则有峰­峰值为 8cm ´ x ´ 10 ¸ 5 = 8 V,所以
答:不考虑倍率开关时,
y1
=
VP-P h
= 5 =1 5
cm,由于倍率开关为“×5”,屏幕上波形偏转
增大 5 倍,所以屏幕上峰与峰之间的距离为 y = k1 ´ y1 = 5 ´1 = 5 cm。如果采用探头,对
输入有 10 倍衰减,输入示波器的电压减小 10 倍,相应屏幕上峰与峰之间的距离减小 10 倍,
解: f » 350 = 350 = 8.75MHz tr 40
f B ³ 3 f = 3 ´ 8.75MHz = 26.25MHz
2、用双踪示波器测量信号相位差,显示波形如图所示,已知 AB = 3cm,AC = 24cm,试求
这两个信号的相位差 Δψ。

[实用参考]大学物理实验习题及答案汇编

[实用参考]大学物理实验习题及答案汇编

大学物理实验习题汇编一、示波器的使用[预习题]1、简述示波器各个按纽的作用。

2、观察信号随时间的变化图形时必须加上锯齿波扫描信号,为什么?[作业题]1、如何在示波器屏幕上得到以下图形?(1)一个光点;(2)两条点线;(3)两个从左至右移动的亮点。

2、假定扫描信号是频率为f 的锯齿波,P 轴输入信号为]2)(4sin[00ππ+-=t t f U V y ,试用作图法画出示波器屏幕上显示的图形。

二、电位差计的原理和使用[预习题]1、用电位差计测量电动势的原理、方法。

2、测量中,电流标准化后,强调变阻器R 1固定不变的原因和可变电阻R 2的作用?3、箱式电位差计的组成及各按纽的作用。

4、本实验要求及注意事项。

[作业题]1、按图4连接电路,接通K 1,将K 2倒向Es 或EG 后,无论怎样调节活动端m 、n ,检流计指针总向一边偏转,试问有哪些可能的原因?三、全息照相[预习题]1、全息片的基本特点是什么?2、要想得到再现图像不重叠的全息片,在拍摄过程中应注意什么?3、物光与参考光的光程差一般为多少?为什么?4、冲洗全息底片时应注意什么?[作业题]1、为什么要求光路中物光与参考光的光程尽量相等?2、制作全息衍射光栅时,为什么到达感光片的两束光要接近于平行光?四、霍尔效应[预习题]1、什么是霍尔效应?霍尔电压是如何产生的?2、简述用霍尔效应测量磁场的原理。

3、如何消除副效应对实验的影响?[作业题]1、由V H-G 、V H-P 曲线讨论说明电磁铁缝隙中磁场的分布情况。

2、根据实验计算出载流子浓度n 及载流子迁移率μ。

五、等厚干涉[预习题]1、由于测微鼓轮中螺距间总有间隙存在,当测微鼓轮刚开始反向旋转时会发生空转,引起读数误差(称为空回误差),实验时应如何避免?2、在实验中,若叉丝中心没有通过牛顿环的中心,以叉丝中心对准暗环中央所测出的并不是牛顿环的直径,而是弦长,以弦长代替直径代入公式进行计算,仍能得到相同的结果,请从几何的角度证明之。

示波器习题

示波器习题
示波器练习题
一、选择题
1、通用示波器可观测( )。
A:周期信号的频谱 ;B:瞬变信的上升沿C:周期信号的频率 ;D:周期信号的功率
答案:C
2、当示波器的扫描速度为20s/cm时,荧光屏上正好完整显示一个正弦信号,如果要显示信号的4个完整周期,扫描速度应为( )。
A:80 s/cm;B:5 s/cm;C:40 s/cm;D:小于10 s/cm
答案:A
3、给示波器Y及X轴偏转板分别加Uy=Umsinωt,Ux=Umsin(ωt/2),则荧光屏上显示( )。
A:半波;B:正圆;C:横8字;D:竖8字
答案:C
4、用示波器显示两个变量a与b的关系时,a、b分别接在示波器的Y、X通道,显示图形为椭圆,则____。
A:a与b同相,且幅度相同;
B:a与b相差90°,且幅度一定相同;
C:a与b相差90°,但其幅度不一定相同,其关系依x、y输入增益而定;D:a与b幅度、相位关系不能确定。
答案:C
二、填空题
1、示波器荧光屏上,光点在锯齿波电压作用下扫动的过程称为____。(扫描)
2、调节示波器“水平位移”旋钮,是调节_______的直流电位。(X偏转板)

示波器练习题

示波器练习题

示波器练习题示波器练习题示波器是一种用于测量和显示电信号波形的仪器。

它广泛应用于电子工程、通信、医学等领域。

通过示波器,我们可以观察到电流、电压、频率等信号的波形,从而更好地理解和分析电路的工作原理。

在使用示波器时,我们需要掌握一些基本的操作技巧和理论知识。

下面,我将给出一些示波器练习题,帮助大家巩固和提升自己的示波器使用能力。

1. 如何调整示波器的时间基准?示波器的时间基准用于调整水平方向上的时间刻度。

通常,示波器的时间基准有两个旋钮,一个用于粗调,一个用于细调。

我们可以通过旋转这两个旋钮,使示波器的时间刻度适应所测量信号的频率。

2. 如何调整示波器的垂直灵敏度?示波器的垂直灵敏度用于调整垂直方向上的电压刻度。

示波器通常提供多个垂直灵敏度档位,我们可以根据所测量信号的幅值大小选择合适的灵敏度档位。

调整垂直灵敏度时,我们需要注意信号波形在屏幕上的显示范围,避免波形超出屏幕范围导致失真。

3. 如何观察周期信号的频率和周期?对于周期信号,我们可以通过示波器的时间基准调整,使一个完整的周期在屏幕上显示出来。

然后,我们可以使用示波器的光标功能,将光标置于一个完整的周期上,并读取示波器显示的时间值。

通过时间值的倒数,我们可以得到信号的频率和周期。

4. 如何观察脉冲信号的上升时间和下降时间?脉冲信号的上升时间和下降时间是指信号从低电平到高电平或从高电平到低电平的时间。

我们可以使用示波器的光标功能,将光标置于信号的上升沿或下降沿上,并读取示波器显示的时间值。

通过时间值的差异,我们可以得到信号的上升时间和下降时间。

5. 如何观察两个信号的相位差?当我们需要观察两个信号的相位差时,可以将这两个信号同时输入示波器,并选择示波器的XY模式。

在XY模式下,示波器会将一个信号作为水平轴,另一个信号作为垂直轴,从而形成一个图案。

通过观察图案的形状,我们可以判断两个信号的相位差。

6. 如何观察信号的幅频特性?信号的幅频特性描述了信号在不同频率下的幅值变化情况。

示波器专项练习题及答案

示波器专项练习题及答案

示波器练习题1.示波器是一种常用的电学仪器,可以在荧光屏上显示出被检测的电压随时间的变化情况。

它的工作原理如图1所示,真空室中阴极K 逸出电子(初速度可忽略不计),经过电压U l = 910V 的加速电场后,由小孔S 沿正对且相互靠近的水平金属极板A 、B 和竖直金属板C 、D 间的中心线依次通过两对平行金属板间。

且已知A 、B 和C 、D 的长度均为l =0.20m,A 、B 和C 、D 两板间的距离均为d =0.020m ,金属板的面积足够大。

在A 、B 两板间加上如图11甲所示的正弦交变电u 2,当A 板电势高于B 板电势时,电压记为正值;在C 、D 两板间加上如图11乙所示的交变电压u 3,当C 板电势高于D 板电势时,电压记为正值。

两对金属板间的电场可视为全部集中在两板之间,且分布均匀。

在C 、D 两极板右侧与极板右端相距s =0.30m 处有一个与两对金属板中心线垂直的荧光屏,中心线正好经过屏的中点。

若不计两对金属板之间的距离,且荧光屏足够大,并已知电子的质m =0.91×10-30kg ,所带电荷量e =1.6x10-19C ,不计电子之间的相互作用力。

( 1 ) 要使所有的电子都能打在荧光屏上,两对偏转金属板间所加电压的最大值U 20、U 30应满足什么条件?(2) 若U 20满足(1)中的条件,要使荧光屏上能显示出u 2 的若干个完整周期内的波形,C 、D 两板间所加交变电压u 3 的周期应满足什么条件?(3) 若荧光屏上显示出一个u 2 完整的波形,计算这个波形的峰值高度和最大长度,并在图2丙中画出这个波形。

2.用示波器观察频率为900Hz 的正弦电压信号。

把电压信号接入示波器y 输入, ①当屏幕出现如图所示的波形时,应调节 钮,如果正弦波的正负半周均超出了屏幕的范围,应调节 钮或 钮,或这两个钮配合使用,以使正弦波的整个波形出现在屏幕内。

②如需要屏幕上正好出现一个完整的正弦波形,则将 钮置于___位置,然后调节 钮。

示波器练习题

示波器练习题

示波器练习题在现代电子技术中,示波器是一种非常重要的仪器,常被用于观测和分析电信号的波形。

它不仅能够帮助我们检测电路中的问题,还可以帮助我们定位故障、检查信号质量以及进行频率分析等。

为了更好地掌握示波器的使用方法和理解其原理,我们来进行一些示波器练习题。

1. 信号的频率是指每秒钟发生多少个周期,它用单位“赫兹(Hz)”来表示。

如果示波器的时间基准设定为10毫秒/格,而波形在屏幕上占据了5个格,那么这个信号的频率是多少?解析:根据示波器的时间基准设定,每个格子代表10毫秒,而波形占据了5个格子,因此信号的周期为50毫秒(10毫秒/格 × 5格)。

频率的倒数就是周期,所以信号的频率为20赫兹(1秒/50毫秒)。

2. 示波器的水平控制旋钮用于调整波形在屏幕上的水平位置。

假设我们要将波形向右移动3个格子,我们应该如何操作水平控制旋钮?解析:如果要将波形向右移动3个格子,我们应该逆时针旋转水平控制旋钮。

每一个逆时针的“咔嗒”声代表一个格子的移动,所以我们需要旋转3次。

3. 示波器的触发控制用于确保波形在屏幕上触发并稳定显示。

下面是一些触发控制的选项,请选出其中能够实现“当触发电压超过3伏特时触发”的选项。

A. 边沿触发B. 触发电平C. 触发源解析:正确答案是B. 触发电平。

边沿触发是指在触发电平上升或下降沿时触发,而触发源是指选择触发信号的来源。

只有触发电平选项可以满足“当触发电压超过3伏特时触发”的条件。

4. 示波器的垂直控制用于调整波形在屏幕上的垂直位置和幅度。

下面是一些垂直控制的选项,请选出其中能够调节波形幅度的选项。

A. 衰减B. 反向C. 灵敏度解析:正确答案是 C. 灵敏度。

衰减选项用于调节输入信号的幅度,反向选项用于改变波形的方向,而灵敏度选项则可以调节垂直方向上波形的显示范围,从而间接地调节波形的幅度。

通过以上的练习题,我们加深了对示波器的理解,掌握了一些基本的操作技巧。

然而,示波器的使用还有很多其他方面的知识和技巧需要我们进一步学习和掌握。

示波器习题汇总 (1)

示波器习题汇总 (1)

第三章电子示波器一.选择题1.如图1-13所示为双踪示波器测量两个同频率正弦信号的波形,若示波器的水平(X轴)偏转因数为10μs/div,则两信号的频率和相位差分别是()。

A、25kHz,0°B、25kHz,180°C、25MHz,0°D、25MHz,180°2.某示波器扫描信号正程时间T s=120ms,逆程时间T b=40ms。

则用它观测50Hz交流电波形时,显示的波形个数为()A. 2 B.6 C. 8 D.123、被测信号、触发脉冲、扫描电压和示波器上显示的波形如题3图所示。

示波器的触发极性、触发电平应该为()A.正极性触发、零电平B.负极性触发、正电平C.负极性触发、负电平D.正极性触发、正电平题3图题4图4、用示波器观测到的正弦电压波形如题4图所示,示波器探头衰减系数为10,扫描时间因数为1μs/div,X轴扩展倍率为5,Y轴偏转因数为 V/div,则该电压的幅值与信号频率分别为()A. V和 MHz B.8 V和 MHzC.8 V和 MHz D. V和 MHz5.如图所示为示波器测量的某正弦信号的波形,若示波器的垂直(Y轴)偏转因数为10V/div,该信号的电压峰值是:()A.46VB.32.5VC.23VD.16.25V6.在电子示波器中,为了改变荧光屏亮点的辉度,主要改变:()A.第一阳极电压 B.第二阳极电压C.第三阳极电压 D.栅阴极之间的电压7.测量时通用示波器的Y偏转因数的“微调”旋钮应置于“校准”位置。

A.周期和频率 B.相位差 C.电压 D.时间间隔8.示波器上显示的两个正弦信号的波形如图所示,已知时基因数“t/div”开关置于10ms/div档,水平扩展倍率k=10,Y轴偏转因数“V/div”开关置于10mV/div档,则信号的周期及两者的相位差分别是:()A. 9ms,4° B.9ms,40°C.90ms,4° D.90ms,40°9.测量脉冲电压(尖脉冲)的峰值应使用:()A.交流毫伏B.直流电压表C.示波器D.交流电压表10.某双踪示波器的显示方式有五种:①YA②YB③YA±YB④交替⑤断续。

示波器习题 (2)

示波器习题 (2)
14.引入到示波器X通道触发电路的内同步触发信号取自于Y通道的延迟线之前。()
15.当示波器的消隐电路不正常时,显示的图象可能为闭合曲线。()
16、通用示波器观察正弦波信号时,扫描因数Dx的值越大,显示的波形越多。()
17、通过调节示波管的阴—栅极间电压可调整显示图像的清晰度。()
18、双踪示波器在观察两个较高频率信号波形时应采用断续工作方式。()
27.当示波器的消隐电路不正常时,显示图象可能为闭合曲线。()28、示波器通过改变栅极电位来改变波形个数。()
29.为了从荧光屏上观察到被测信号的起始部分,在示波器的Y通道中要插入延迟线,以补偿X通道中固有的延迟。()
30.频带宽度为15MHz的示波器能观察上升时间为0.023μs的脉冲信号。()
26.用双踪示波器观测频率为20Hz的正弦信号,应采用的扫描方式是()
A.连续B.交替C.触发D.断续
27.在电子示波器中,为了改变荧光屏亮点的辉度,主要改变:()
A.第一阳极电压B.第二阳极电压
C.第三阳极电压D.栅阴极之间的电压
28、示波器屏幕水平方向可用宽度为10div,扫描时间因数变化范围为0.05
三.填空题
1.如果需要对两个低频信号进行比较,需选用示波器,且采用显示方式。
2.当双踪示波器有两个被测信号时,交替显示方式只适用于被测信号频率________的场合。
3.若被测信号的频率是示波器扫描电压频率的3倍,屏幕上将显示出个周期的被测信号稳定波形。
4.阴极射线示波管一般包括、、三个部分。
5、示波器中扫描发生器在工作时,从扫描逆程开始到闸门“释放”时为止的一段时间称为________________。
A、4MHz和1HzB、100MHz和2Hz

数字电路实验习题答案

数字电路实验习题答案

数字电路习题答案(第一、二次实验)实验一:1. 在示波器处于“内触发”、“常态”扫描方式时,若改变电压灵敏度(V/div),特别是降低它,则可能会使信号波形消失。

问若是“外触发”,是否也会影响信号波形的显示呢?解:这道题主要从以下几种情况来分析:A.示波器是“内触发”,而误打到“外触发”的情况下,如果是“自动”扫描方式,示波器有波形显示,但是不会稳定;如果是“常态”扫描方式,示波器没有波形显示;B.示波器确实是“外触发”,则要求外触发信号与被测信号的频率和相位都相关,这时波形才有可能稳定。

C.示波器在“外触发”工作时,若改变电压灵敏度,会影响波形的显示。

当扫描方式为“常态”时,如果降低它,可能会使波形消失,原因是降低了电压灵敏度的同时也降低了触发信号的电平,当触发电平降低到一定的程度,就不足以使触发器工作,触发器不工作,扫描发生器也就不能工作产生扫描电压,波形就消失了。

2. 实验内容3中,如何用示波器观察CH1+CH2的波形?解:要观察CH1+CH2的波形,只要使示波器的显示方式处于“叠加”,同时保证CH1和CH2的电压灵敏度保持一致就可以了。

3. 简述用示波器测量TTL高、低电平的步骤。

解:将函数发生器输出TTL波形(f=1kHz)接到示波器一个通道上;示波器扫描方式打“AUTO”;电压灵敏度选择旋钮和时基因数选择旋钮处于适当的位置(比如1V/div和0.2ms/div);微调旋钮都处于“校准”位置;把输入耦合方式打到“GND”,确定零电平线的位置,再打到“DC”,读出高低电平值。

4. 对于方波和三角波,交流毫伏表的指示值是否它们的有效值?如何根据交流毫伏表的指示值求得方波或三角波的有效值?解:对于方波和三角波,交流毫伏表的指示值不是他们的有效值。

先由指示值除以1.11得到它们的平均值,然后根据平均值和有效值的关系求到有效值。

U方=U平,U三=1.15U平。

实验二1. 由实验结果总结以上各门电路的逻辑关系,画出真值表、逻辑图,写出表达式。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章电子示波器一.选择题1.如图1-13所示为双踪示波器测量两个同频率正弦信号的波形,若示波器的水平(X轴)偏转因数为10μs/div,则两信号的频率和相位差分别是()。

A、25kHz,0°B、25kHz,180°C、25MHz,0°D、25MHz,180°2.某示波器扫描信号正程时间T s=120ms,逆程时间T b=40ms。

则用它观测50Hz交流电波形时,显示的波形个数为()A.2 B.6 C.8 D.123、被测信号、触发脉冲、扫描电压和示波器上显示的波形如题3图所示。

示波器的触发极性、触发电平应该为()A.正极性触发、零电平B.负极性触发、正电平C.负极性触发、负电平D.正极性触发、正电平被测信号触发脉冲扫描电压显示波形题3图题4图4、用示波器观测到的正弦电压波形如题4图所示,示波器探头衰减系数为10,扫描时间因数为1 μs/div,X轴扩展倍率为5,Y轴偏转因数为0.2 V/div,则该电压的幅值与信号频率分别为()A.0.8 V和1.25 MHz B.8 V和1.25 MHzC.8 V和0.25 MHz D.0.8 V和0.25 MHz5.如图所示为示波器测量的某正弦信号的波形,若示波器的垂直(Y轴)偏转因数为10V/div,该信号的电压峰值是:()A.46VB.32.5VC.23VD.16.25V6.在电子示波器中,为了改变荧光屏亮点的辉度,主要改变:()A.第一阳极电压B.第二阳极电压C.第三阳极电压D.栅阴极之间的电压7.测量时通用示波器的Y偏转因数的“微调”旋钮应置于“校准”位置。

A.周期和频率B.相位差C.电压D.时间间隔8.示波器上显示的两个正弦信号的波形如图所示,已知时基因数“t/div”开关置于10ms/div档,水平扩展倍率k=10,Y轴偏转因数“V/div”开关置于10mV/div档,则信号的周期及两者的相位差分别是:()A. 9ms,4° B.9ms,40°C.90ms,4° D.90ms,40°9.测量脉冲电压(尖脉冲)的峰值应使用:()A.交流毫伏B.直流电压表C.示波器D.交流电压表10.某双踪示波器的显示方式有五种:①YA②YB③YA±YB④交替⑤断续。

其中能显示双波形的是:A.①②B.③C.②④D.④⑤11、如果扫描正程时间是回程时间的4倍,要观察1000Hz的正弦电压的4个周期,连续扫描的频率是()A、200 HzB、250 HzC、500 HzD、400 Hz12、若示波器发生故障而无扫描信号输出时,在Y轴加入正弦波信号,示波器将显示:()A、一条水平亮线B、一条垂直亮线C、光点D、无任何显示13、如图题-15所示为双踪示波器测量两个同频率正弦信号的波形,若示波器的水平(X轴)偏转因数为10μs/div,则两信号的频率和相位差分别是()。

A、25kHz,0°B、25MHz,0°C、25kHz,180°D、25MHz,180°14、增辉电路的作用是()。

A、正程逆程消隐B、逆程增辉,正程消隐C、正程逆程增辉D、正程增辉,逆程消隐15.调节示波器的“辉度”旋钮,是改变CRT的()电压。

A.栅极和阴极B.第一阳极和第二阳极C.灯丝D.高压阳极16.用示波器观测一个上升时间为0.018μs的脉冲信号,示波器的通频带应满足:。

A.50 MHz B.60MHzC.30 MHz D.20 MHz17.示波器的垂直偏转因数为0.2V/div、扫描速度为0.5ms/div、使用探头×10、水平扩展×5,见如图所示正弦波波形,则该信号的有效值和周期为:。

A.16v、1.2msB.8v、4msC.5.66v、0.8msD.5.66v、4ms18、示波器控制栅极的作用是()A、调节波形的亮度B、加速电子束,增加光迹辉度C、调节波形粗细D、控制射向荧光屏电子流密度19、示波器中时基发生器的作用是产生线性度好、稳定的:A、锯齿波电压B、正弦波电压C、脉冲波电压D、方波电压20、用示波器观测上升沿时间为0.09us的脉冲波形,示波器的通频带BW至少为()。

A、120MHzB、80MH zC、400MH zD、40mH z21、示波器屏幕水平可用长度为10div,扫描时间因数变化范围为0.05us/div~0.1s/div,为能正常观测信号电压波形,要求屏幕上至少能显示两个完整周期波形,最多不超过五个周期波形,则示波器可正常观测正弦信号电压的最高频率和最低频率分别为()。

A、4MH z和1H zB、100MHz和2HzC、10MH z和1H zD、4MH z和2H z22.如图1-9所示为双踪示波器测量两个同频率正弦信号的波形,若示波器的水平(X轴)偏转因数为10μs/div,则两信号的频率和相位差分别是_______。

A.25kHz,0°B.25MHz,0°C.25kHz,180°D.25MHz,180°23.如果扫描正程时间是回程时间的4倍,要观察1000Hz的正弦电压的4个周期,连续扫描的频率是( )A.200HzB.250HzC.500HzD.400Hz24.示波器的偏转因数为5V/div时,测正弦交流电的峰-峰值读数为8div,探头衰减10:1,则该正弦交流电的有效值为()A.20V;B.40V;C.141V;D.14V25.改变示波器中积分电路的定时元件R、C的值即可改变示波器的:()A.扫描速度 B.水平位移 C.偏转灵敏度 D.垂直位移26.关于偏转因数,时基因数的正确说法是A.偏转因数范围宽,被测电压范围就窄B.偏转因数范围宽,被测频率范围就宽C.时基因数范围宽,被测电压范围就宽D.时基因数范围宽,被测频率范围就宽。

26.用双踪示波器观测频率为20Hz的正弦信号,应采用的扫描方式是()A.连续 B.交替C.触发D.断续27.在电子示波器中,为了改变荧光屏亮点的辉度,主要改变:( )A. 第一阳极电压B.第二阳极电压C. 第三阳极电压D.栅阴极之间的电压28、示波器屏幕水平方向可用宽度为10div ,扫描时间因数变化范围为0.05μS/div ~0.1S/div 。

为能正常观测信号电压波形,要求屏上至少能显示两个完整周期波形,最多不超过五个完整周期波形。

则该示波器可正常观测正弦信号电压的最高频率和最低频率分别为( )。

A 、4MHz 和1HzB 、10MHz 和2HzC 、10MHz 和1HzD 、4MHz 和2Hz二.判断题1. 为使波形同步应使x T 与y T 成整数倍关系,即x y nT T 。

( )2.为了从荧光屏上观察到被测信号的起始部分,在示波器的Y 通道中要插入延迟线,以补偿X 通道中固有的延迟。

( )3.示波器是利用电子束在被测电压与同步扫描电压的共同作用下,亮点在荧光屏上所描绘的图形反映被测信号波形的。

( )4.用示波器测量交、直流混合电压时,应将输入耦合选择开关置于“AC ”位置。

( )5、用示波器测量交直流的混合电压时,应把输入耦合开关置于DC 位置。

( )6.用示波器测量既有交流、又有直流的混合电压时,应将输入耦合开关置于“DC ”位置。

( )7.双踪示波器中电子开关的转换频率远小于被测信号的频率时,双踪显示工作在“断续”方式。

( )8.用示波器进行电压测量时,一定要将丫轴增益“微调”置“校准”位,测量结果才准确。

( )9.利用传感器,电子示波器可以进行非电量的测量。

( )10.为了从荧光屏上观察到被测信号的起始部分,在示波器的Y 通道中要插入延迟线,以补偿X 通道中固有的延迟。

( )11.用示波器测量交直流混合电压时,把输入耦合开关置于“DC ”位置。

( )12、示波器的扫描周期大于被测信号周期的一半以内时,波形向左跑动。

( )13.用示波器测量交直流混合电压时,把输入耦合开关置于“DC ”位置。

( )14. 引入到示波器X 通道触发电路的内同步触发信号取自于Y 通道的延迟线之前。

( )15.当示波器的消隐电路不正常时,显示的图象可能为闭合曲线。

( )16、通用示波器观察正弦波信号时,扫描因数Dx 的值越大,显示的波形越多。

( )17、通过调节示波管的阴—栅极间电压可调整显示图像的清晰度。

( )18、双踪示波器在观察两个较高频率信号波形时应采用断续工作方式。

( )19、扫描速度越高,示波器观察缓慢变化信号的能力越强。

( )20、示波器是利用电子束在被测电压与同步扫描电压的共同作用下,亮点在荧光屏上所描绘的图形反映被测信号波形的。

( )21、示波的聚焦方式宜采用扫描线聚焦,不要用亮点聚焦,以避免光点长时间停留而损坏荧光屏。

( )的图形反映被测信号波形的。

()23、示波的聚焦方式宜采用扫描线聚焦,不要用亮点聚焦,以避免光点长时间停留而损坏荧光屏。

()※24.示波器的交替显示指被测信号被被分裂为许多光点,然后把两个信号的光点轮流地显示在屏幕上。

()※25.在没有信号输入时,仍有水平扫描线,这时示波器工作在触发扫描状态。

()26.引入到示波器X通道触发电路的内同步触发信号取自于Y通道的延迟线之前。

()27.当示波器的消隐电路不正常时,显示的图象可能为闭合曲线。

()28、示波器通过改变栅极电位来改变波形个数。

()29.为了从荧光屏上观察到被测信号的起始部分,在示波器的Y通道中要插入延迟线,以补偿X通道中固有的延迟。

()30.频带宽度为15MHz的示波器能观察上升时间为0.023μs的脉冲信号。

()31.通用示波器不能观察非周期性重复信号。

()32、为了在示波器屏幕上获得稳定的波形,扫描正程必须与被测电压周期T y成整数倍关系。

()33、扫描速度越高,示波器能展开窄脉冲的能力越强。

()34.在用示波器测量波形时,只有当扫描周期是被测信号周期的整数倍时,输出波形才能稳定。

()35. 示波器置于触发扫描时,扫描器环路工作在他激状态。

()36.电子枪内产生电子,然后通过光学透镜的聚焦,形成极细的电子束射向荧光屏。

37.示波器断续显示方式不适用于被测频率太低和窄脉冲的信号。

38、示波器通过改变栅极电位来改变波形个数。

()39.电子枪内产生电子,然后通过光学透镜的聚焦,形成极细的电子束射向荧光屏。

()40.为了从荧光屏上观察到被测信号的起始部分,在示波器的Y通道中要插入延迟线,以补偿X通道中固有的延迟。

()41.频带宽度为15MHz的示波器能观察上升时间为0.023μs的脉冲信号。

()42.通用示波器不能观察非周期性重复信号。

()43. 双踪示波器中电子开关的转换频率远大于被测信号的频率时,双踪显示工作在“交替”方式。

相关文档
最新文档
