《公路路基路面现场测试规程》(JTG 3450-2019)宣贯培训
宣贯人:周海波
2020年06月01日
04
结束语
03学习与现场检测要求
02
新旧规范比对
01
新规范修订的主要内容CONTENTS
目
录

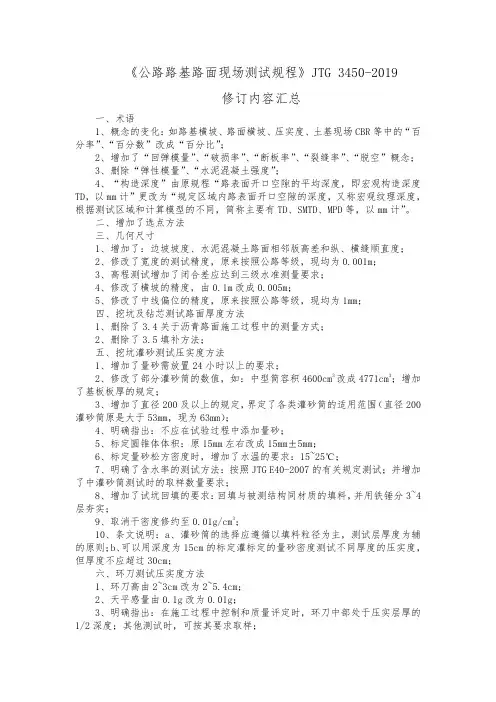

(一)修改完善了部分试验方法的名称、适用范围、仪具与材料技术要求、方法与步骤
(二)原规程第3章“取样方法”修改为“现场抽样”,分为“选点方法”和“钻芯和切割取样方法
(三)原规程第7章“强度和模量¨与第8章“承载能力”合并为本规程第7章“承载能力
(四)原规程第12章“错台”与第13章“车辙”合并为本规程第11章“路基路面损坏
(五)原规程第14章“施工控制”修改为本规程第12章“其他”。
(六)增加了“T0926土石路堤或填石路堤压实沉降差测试方法
T0935手推式断面仪测试平整度方法
T0946落球仪测试土质路基模量方法
T057激光式高速路面弯沉测定仪测试路面弯沉方法
T0958取芯法测试水泥混凝士路面强度方法
T0969数宇式摆式仪测试路面摩擦系数方法
T0974路面表观损坏测试方法
T0975弯沉法测试水泥混凝土路面脱空方法
T0976探坑法测试路面结构病害方法
T0985层间粘结强度测试方法
T0986统计通过法测试路面对交通噪声影响方法
T0987拖车法测定路面对轮胎噪声影响测试方法”12项试验方法,以及1个附录:相关性试验方法。
(七)删除了原规程“T0956-1995射钉法快速测定水泥混凝土强度试验方法¨T0983-2008 沥青混合料质量总量检验方法”2项试验方法
(一)路基路面几何尺寸测试方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、路基路面宽度测试宽度准确至0.001m 对高速公路及一级公路,准确至0.005m;对其它等级公路,准确至0.01m
2、路面横坡测试两测点水平距离准确至
0.005m
对高速公路及一级公路,准
确至0.005m;对其它等级公
路,准确至0.01m
3、中线偏位有中线坐标的
道路
准确至1mm
对高速公路及一级公路,准
确至5mm;对其它等级公路,
准确至10mm
无中桩坐标的
低级道路
准确至1mm准确至10mm
(二)几何数据测试系统测试几何线形方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、测试系统技术要求和参数a、横坡测角允许偏差±0.1°
b、纵坡测角允许偏差±0.1°
c、曲率半径分辨率不大于1°
横坡分辨率≤0.1°
2、测试车速30-80km/h30-90km/h
(三)挖坑灌砂法测定压实度试验方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、灌砂筒的选择a、φ100 最大粒径<13.2mm,
层厚≤150mm
b、φ150 最大粒径<31.5mm,
层厚≤200mm
c、φ200 最大粒径<63mm,
层厚≤300mm
d、φ250及以上最大粒径
≤100mm,层厚≤400mm
a、φ100 最大粒径<
13.2mm,层厚≤150mm
b、φ150 最大粒径
≥13.2mm,≤31.5mm,层厚
≤200mm
(三)挖坑灌砂法测定压实度试验方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
2、锥体砂重标定时灌砂高
15±5mm距筒顶15mm左右度
3、试验步骤中使用过的量
24h以上放置一段时间砂放置时间
4、对干密度精度要求未作要求0.01g/cm3
(四)核子密湿度仪测试压实度方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、核子密湿度仪距其
至少8m以上不得少于10m 他放射源的距离
(五)环刀法测试压实度方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、环刀的技术要求环刀内径:6cm-8cm,高
2cm-5.4cm,壁厚1.5mm-
2mm
环刀内径:6cm-8cm,高
2cm-3cm,壁厚1.5mm-
2mm
2、人工取土器测定砂性土或砂层密度步骤(1)用两手平稳地将环刀垂直压
下,环刀中部处于压实层厚
的1/2深度
用两手平稳地将环刀垂直
压下,直至砂土柱突出环
刀上端约2cm时为止
(六)无核密度仪测试压实度方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、探测深度和探测
时间要求最大探测深度≥10cm,最小探测
深度≤2.5cm,
单次测量时间:不大于5s
探测深度≥4.0cm
测量时间:1s
(七)三米直尺测试平整度方法
项 目新(JTG 3450-2019)旧(JTG E60-2008)
1、楔形塞尺、深度尺分辨率要求,结果精度要
求分辨率不大于0.5mm,
结果准确至0.5mm
分辨率不大于0.2mm,
结果准确至0.2mm
