申克配料秤仪表使用说明书

申克配料秤仪表说明书

目录

第一章概述 (1)

第二章控制 (4)

第三章系统参数 (10)

第四章效验与标定 (24)

第五章系统服务值 (27)

第六章事件信息 (28)

第七章安装与调整 (31)

第八章维护 (33)

通讯协议

第一章概述

一、FIP-403称重控制仪

FIP-403是DEL/DEM定量给料机的测量和控制系统。

本说明书涉及配有传送皮带的控制系统。

1．称重给料机

通过调节皮带速度来控制给料速率。

2．控制预给料机的皮带秤

通过调节皮带负载来控制给料速率。

3．具有恒定负载的皮带秤

通过控制传送带速度来调节皮带负载。

二、显示

5×7点阵规格，6mm高字符

上部显示左侧：运行信息

右侧：设定的给料速率，单位为kg/h或t/h

下部显示左侧：事件信息

右侧：可设定给料速率、皮带速度等

三、信号灯

2个绿色和3个红色LED。

绿色信号灯：就绪待用

红色信号灯：错误或极限值信息

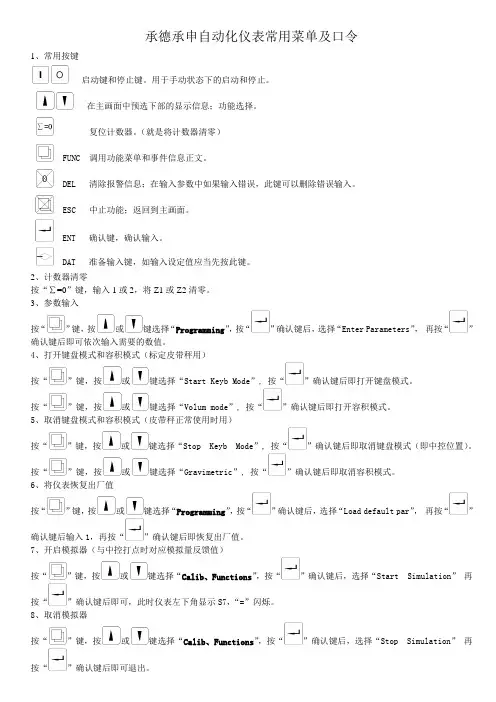

四、键盘

微动开关

启动或停止。

预选下部显示；功能选择。

复位计数器。

FUNC 调用功能菜单和事件信息正文。

DEL 确认事件信息；删除输入。

ESC 中止功能。

ENT 启动功能；确认输入。

DAT 准备输入，如输入设定值。

输入参数。

输入符号和小数点。

五、符号定义

I = 给料速率单位：kg/h或t/h

在单位时间里从皮带上卸下的物料数量。

P = 给料速率设定值单位：kg/h或t/h

Z = 给料速率单位：kg或t

给料数量=给料速率×给料时间。

V = 传送皮带速度单位：m/s

Q = 皮带负载单位：kg/m

每米传送皮带上的物料重量。

重量测定：受控方式

体积测定：非受控方式

六、测量原理

连续测量传送带负载Q和传送带速度V，并将二者相乘，乘积便是给料速率，进而可计算出给料数量。

I kg/h

Q kg/m

V m/s

第二章控制

一、上电

上电出现故障期间

·计数器读数

·计数器脉冲无输出

·预选项正常显示服务值等，如ON-time

以上各项能持续保持。

通电后，系统先自动测试显示和信号灯状况，然后显示系统的版本号几秒钟，接着才出现正常显示。

二、信号灯

POWER OK

所有电源供电正常，信号灯亮。

CPU OK

微处理器就绪，信号灯亮。

ALARM

如果有报警事件发生，信号灯亮。

LIMIT VALUE1

如果预置的极限值超过下限值，信号灯亮。

LIMIT VALUE2

如果预置的极限值超过上限值，信号灯亮。

就绪运行（READY TO OPERATE）

两绿色信号灯应亮，没有报警信息。

三、正常显示

上部显示

左侧：旋转的点为运行信息

称重器已启动并已对称重器的物料数量累加，给料速率给定。

如果称重器停止工作（该点静止不动），仅测量皮带负载和皮带速度。

运行信息以外的其它特殊显示：

空（Empty） = 重量测量方式

v = 体积测量方式

= 键盘控制方式

如果同时选择键盘和体积方式，“V”在键盘符号出显示。

右侧：有效设定值 P =

下部显示

左侧：事件信息代码

右侧：可选择显示

计数器 Z1

计数器 Z2

计数器 Z3

给料速率 I

给料速率 Ir

皮带负载 Q

皮带负载 Qr

皮带速度 V

偏差 xd

外部设定值 Pe

比例设定值 Pr

四、正常操作控制

启动称重器

条件：必须有外部释放信号，如果没有，事件信息输出S2。

特点：在显示区域上部左侧出现旋转的点。

停止测量

特点：点静止不转

皮带负载和皮带速度继续测定

修改设定值

输入数字

P = ____________ kg/h 或

Pr= ____________ %

删除单一数字

确认输入

中止输入

计数器清零

输入所需清零的计数器号码，计数器3不能清零，在溢出的情况下，计数

器从零开始。

确认输入

删除错误字符

取消输入或因不慎按下删除键造成的错误输入。

预选择下部显示

确认事件信息

调用其它功能

退出功能菜单

五、事件信息

定义

称重器的所有功能都在内部受到监控，如有故障，将被输出作为事件信息。

事件代码显示在下部左侧。

事件被分别分类如下，事件级别可以任意分配：

报警（ALARM）红色报警灯亮并闪烁，计数器停止。

警告1（WARING 1）显示事件，计数器继续计数。

警告2（WARING 2）显示事件，计数器继续计数。

忽略（IGNORE）事件未受监控。

操作

排除故障后，确认事件信息。

调用功能分配表。

将“Display Events”功能滚动进入下部显示区

选择功能。

按动光标键查看各种参数。

恢复正常显示。

事件列表

S2：No Release

C1：L/C Input

H1：I > MAX

H2：Load > MAX

H3：v > MAX

H4：L/C Input > MAX

L1：I < MIN

L2：Load < MIN

L3：v < MIN

L4：L/C Input < MIN

I = 给料速率

v = 皮带速度

L/C = 压力传感器负荷
