设球的半径为 R，则 R2＝AO22＝AO2＋OO22＝13a2＋14a2
＝172a2.所以 S 球＝4πR2＝4π×172a2＝73πa2.
(2)这个几何体是一个圆台被轴截面割出来的一半．
根据图中数据可知圆台的上底面半径为 1，下底面半径为 2，高为 3，母线长为 2，几何体的表面积是两个半圆的面积、圆台侧面积的一半和轴截面的面积之和，故这个几何体的表面积为 S＝12π×12＋12π×22＋12π×(1＋2)×2＋12 ×(2＋4)× 3＝112π＋3 3. 答案 (1)B (2)112π＋3 3
可能是圆柱，排除选项C；又由俯视图可知，该几何体
不可能是棱柱或棱台，排除选项A，B，故选D.
(2)如图，在原图形OABC中，应有 OD＝2O′D′＝2×2 2 ＝4 2(cm)， CD＝C′D′＝2 cm. ∴OC＝ OD2＋CD2 ＝（4 2）2＋22＝6(cm)， ∴OA＝OC，故四边形 OABC 是菱形．答案 (1)D (2)C
诊断自测
1．判断正误(在括号内打“√”或“×”) 精彩PPT展示
(1)有两个面平行，其余各面都是平行四边形的几何体是
棱柱．
(×)
(2)有一个面是多边形，其余各面都是三角形的几何体是
棱锥．
( ×)
(3)正方体、球、圆锥各自的三视图中，三视图均相同．
(×)
(4)圆柱的侧面展开图是矩形．
(√)
2．(2014·福建卷)某空间几何体的正视图是三角形，则该几
(2)画出坐标系 x′O′y′，作出△OAB 的直观图 O′A′B′(如图)．D′为 O′A′的中点．易知 D′B′＝12DB(D 为 OA 的中点)， ∴S△O′A′B′＝12× 22S△OAB＝ 42× 43a2＝ 166a2.

高中数学必修2教案：1-2空间几何体的三视图和直观图

高一数学必修二教案下图中的手影游戏，你玩过吗？光是直线传播的，一个不透明物体在光的照射下，在物体后面的屏幕上会留下这个物体的影子，这种现象叫做投影.其中的光线叫做投影线，留下物体影子的屏幕叫做投影面.思考1:不同的光源发出的光线是有差异的，其中灯泡发出的光线与手电筒发出的光线有什么不同？一、中心投影与平行投影思考2:用灯泡照射物体和用手电筒照射物体形成的投影分别是哪种投影？思考3:用灯泡照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与灯泡的距离发生变化时，影子的大小会有什么不同？思考4:用手电筒照射一个与投影面平行的不透明物体，在投影面上形成的影子与原物体的形状、大小有什么关系？当物体与手电筒的距离发生变化时，影子的大小会有变化吗？思考5:在平行投影中，投影线正对着投影面时叫做正投影，否则叫做斜投影.一个与投影面平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？思考6:一个与投影面不平行的平面图形，在正投影和斜投影下的形状、大小是否发生变化？投影的分类：把一个空间几何体投影到一个平面上，可以获得一个平面图形.从多个角度进行投影就能较好地把握几何体的形状和大小，通常选择三种正投影，即正面、侧面和上面，并给出下列概念：正视图：光线从几何体的前面向后面正投影，得到的投影图.侧视图：光线从几何体的左面向右面正投影，得到的投影图.俯视图：光线从几何体的上面向下面正投影，得到的投影图.几何体的正视图、侧视图和俯视图，统称为几何体的三视图.思考1:正视图、侧视图、俯视图分别是从几何体的哪三个角度观察得到的几何体的正投影图？它们都是平面图形还是空间图形？思考3:圆柱、圆锥、圆台的三视图分别是什么？思考5:球的三视图是什么？下列三视图表示一个什么几何体？例1：如图是一个倒置的四棱柱的两种摆放，试分别画出其三视图，并比较它们的异同.1.空间几何体的三视图：正视图、侧视图、俯视图；2.三视图的特点：一个几何体的侧视图和正视图高度一样，俯视图和正视图长度一样，侧视图和俯视图宽度一样；高一数学必修二教案思考1:在简单组合体中，从正视、侧视、俯视等角度观察，有些轮廓线和棱能看见，有些轮廓线和棱不能看见，在画三视图时怎么处理？思考2:如图所示，将一个长方体截去一部分，这个几何体的三视图是什么？思考4:如图，桌子上放着一个长方体和一个圆柱，若把它们看作一个整体，你能画出它们的三视图吗？一个空间几何体都对应一组三视图，若已知一个几何体的三视图，思考2:下列两图分别是两个简单组合体的三视图，想象它们表示的组合体的结构特征，并作适当描述.例2：将一个长方体挖去两个小长方体后剩余的部分如图所示，试画出这个组合体的三视图.例3：说出下面的三视图表示的几何体的结构特征.画出下面几何体的三视图2.画出左下图几何体的三视图.3.画出者个组合体的三视图本节我们主要学习了1、画简单组合体的三视图2、根据三视图还原几何体高一数学必修二教案空间几何体的直观图通常是在平行投影下画出的空间图形.思考1:把一个矩形水平放置，从适当的角度观察，给人以平行四边形的感觉，如图.比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考2:把一个直角梯形水平放置得其直观图如下，比较两图，其中哪些线段之间的位置关系、数量关系发生了变化？哪些没有发生变化？思考4:你能用上述方法画水平放置的正六边形的直观图吗？思考5:上述画水平放置的平面图形的直观图的方法叫做斜二测画法，对于水平放置的多边形，常用斜二测画法画它们的直观图.斜二测画法是一种特殊的平行投影画法.你能概括出斜二测画法的基本步骤和规则吗？思考6:斜二测画法可以画任意多边形水平放置的直观图，如果把一个圆水平思考1:对于柱、锥、台等几何体的直观图，可用斜二测画法或椭圆模板画出思考2:怎样画长、宽、高分别为4cm、3cm、2cm的长方体ABCD-A′B′C′D′的直观图？思考3:怎样画底面是正三角形，且顶点在底面上的投影是底面中心的三棱锥？思考4:画棱柱、棱锥的直观图大致可分几个步骤进行？思考5:已知一个几何体的三视图如下，这个几何体的结构特征如何？试用斜二测画法画出它的直观图.例1：如图，一个平面图形的水平放置的斜二测直观图是一个等腰梯形，它的底角为45°，两腰和上底边长均为1，求这个平面图形的面积.空间几何体的直观图的作法:1.斜二测画法：画多边形2.正等测画法：画圆形空间几何体的直观图的特点:3、保持平行关系和竖直关系不变．。

高中数学必修2《空间几何体的三视图和直观图》教案

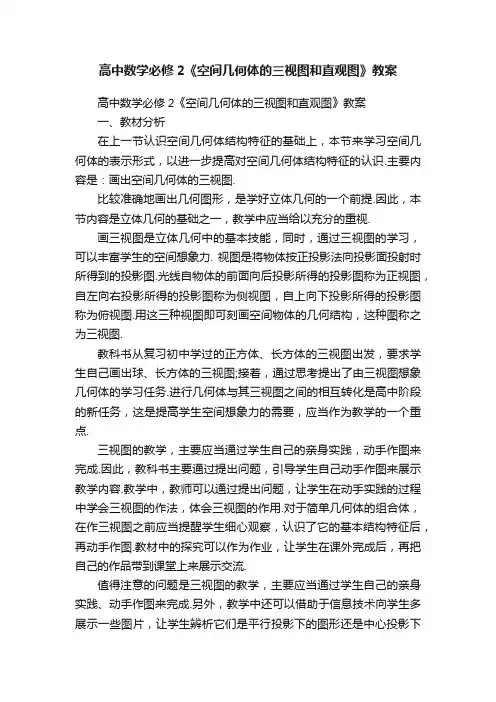

高中数学必修2《空间几何体的三视图和直观图》教案高中数学必修2《空间几何体的三视图和直观图》教案一、教材分析在上一节认识空间几何体结构特征的基础上，本节来学习空间几何体的表示形式，以进一步提高对空间几何体结构特征的认识.主要内容是：画出空间几何体的三视图.比较准确地画出几何图形，是学好立体几何的一个前提.因此，本节内容是立体几何的基础之一，教学中应当给以充分的重视.画三视图是立体几何中的基本技能，同时，通过三视图的学习，可以丰富学生的空间想象力. 视图是将物体按正投影法向投影面投射时所得到的投影图.光线自物体的前面向后投影所得的投影图称为正视图，自左向右投影所得的投影图称为侧视图，自上向下投影所得的投影图称为俯视图.用这三种视图即可刻画空间物体的几何结构，这种图称之为三视图.教科书从复习初中学过的正方体、长方体的三视图出发，要求学生自己画出球、长方体的三视图;接着，通过思考提出了由三视图想象几何体的学习任务.进行几何体与其三视图之间的相互转化是高中阶段的新任务，这是提高学生空间想象力的需要，应当作为教学的一个重点.三视图的教学，主要应当通过学生自己的亲身实践，动手作图来完成.因此，教科书主要通过提出问题，引导学生自己动手作图来展示教学内容.教学中，教师可以通过提出问题，让学生在动手实践的过程中学会三视图的作法，体会三视图的作用.对于简单几何体的组合体，在作三视图之前应当提醒学生细心观察，认识了它的基本结构特征后，再动手作图.教材中的探究可以作为作业，让学生在课外完成后，再把自己的作品带到课堂上来展示交流.值得注意的问题是三视图的教学，主要应当通过学生自己的亲身实践、动手作图来完成.另外，教学中还可以借助于信息技术向学生多展示一些图片，让学生辨析它们是平行投影下的图形还是中心投影下的图形.二、教学目标1.知识与技能(1)掌握画三视图的基本技能(2)丰富学生的空间想象力2.过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

高中数学 1.2 空间几何体的三视图和直观图(3,4课时)教学案新人教A版必修2

1.2空间几何体的三视图和直观图（3,4课时）【学习目标】画出简单组合体的三视图，用斜二测画法画出空间几何体的直观图。

【教学重难点】识别三视图所表示的空间几何体。

【课前导学】阅读教材第12—21页，完成下列学习一、中心投影与平行投影1.中心投影：，叫做中心投影。

2.平行投影：，叫做平行投影。

二、空间几何体的三视图1.柱、锥、台、球的三视图：叫做几何体的正视图；叫做几何体的侧视图；叫做几何体的俯视图；统称为几何体的三视图。

2.简单几何体的三视图三、空间几何体的直观图示范1.用斜二测画法画水平放置的正六边形的直观图示范2.用斜二测画法画长方体的直观图【预习自测】1. 画出下图的三视图（1）正三棱柱（2）2. 已知某物体的三视图如图所示，那么这个物体的形状是( )A．正六棱柱 B．正四棱柱 C．圆柱 D．正五棱柱3. 利用斜二测画法画直观图时：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形.以上结论中，正确的是【典型例题】例1.如图，直三棱柱ABC－A1B1C1的侧棱长为2，底面是边长为2的正三角形，正视图是边长为2的正方形，则其侧视图的面积为例2.已知几何体的三视图，用斜二测画法画它的直观图例3.一个三棱锥，如果它的底面是直角三角形，那么它的三个侧面( ) A．至多只能有一个是直角三角形B．至多只能有两个是直角三角形C．可能都是直角三角形D．必然都是非直角三角形例4. 用若干块相同的小正方体搭成一个几何体，该几何体的三视图如图所示，则搭成该几何体需要的小正方体的块数是（）A．8 B．7 C．6 D．5例5.一个水平放置的正方形的面积是4, 按斜二测画法所得的直观图是一个四边形, 这个四边形的面积是________________．45，腰和上底长例6.一个水平放置的平面图形的直观图(按斜二测画法所得)是一个底角为均为1的等腰梯形，则该平面图形的面积等于。

2023年高考数学(文科)一轮复习课件——空间几何体的结构、三视图和直观图

索引
考点二空间几何体的三视图
例1 (1)(2021·全国乙卷)以图①为正视图，在图②③④⑤中选两个分别作为侧视图和俯视图，组成某个三棱锥的三视图，则所选侧视图和俯视图的编号依次为__③__④__(_或__②__⑤__，__答__案__不__唯__一__)_____(写出符合要求的一组答案即可).
_平__行__且__相__等___
相交于_一__点___，但不一定相等
延长线交于___一__点_
_平__行__四__边__形___
_三__角__形___
__梯__形__
索引
(2)旋转体的结构特征
名称
圆柱
圆锥
圆台
图形
互相平行且相等，
母线
__垂__直__于底面
相交于__一__点__
轴截面侧面展开图
索引
2.(易错题)在如图所示的几何体中，是棱柱的为___③__⑤___(填写所有正确的序号). 解析由棱柱的定义可判断③⑤属于棱柱.
索引
3.如图，长方体ABCD－A′B′C′D′被截去一部分，其中EH∥A′D′.剩下的几何体
是( C )
A.棱台
B.四棱柱
C.五棱柱
D.六棱柱
解析由几何体的结构特征，剩下的几何体为五棱柱.
索引
训练1 (1)如图，网格纸的各小格都是正方形，粗实线画
出的是一个几何体的三视图，则这个几何体是( B )
A.三棱锥 B.三棱柱 C.四棱锥 D.四棱柱解析由题知，该几何体的三视图为一个三角形、两个四边形，经分析可知该几何体为三棱柱.
索引
(2)(2022·成都检测)一个几何体的三视图如图所示，
索引
解析根据“长对正、高平齐、宽相等”及图中数据，可知图②③只能是侧视图，图④⑤只能是俯视图，则组成某个三棱锥的三视图，所选侧视图和俯视图的编号依次是③④或②⑤.若是③④，则三棱锥如图1所示；若是②⑤，则三棱锥如图2所示.

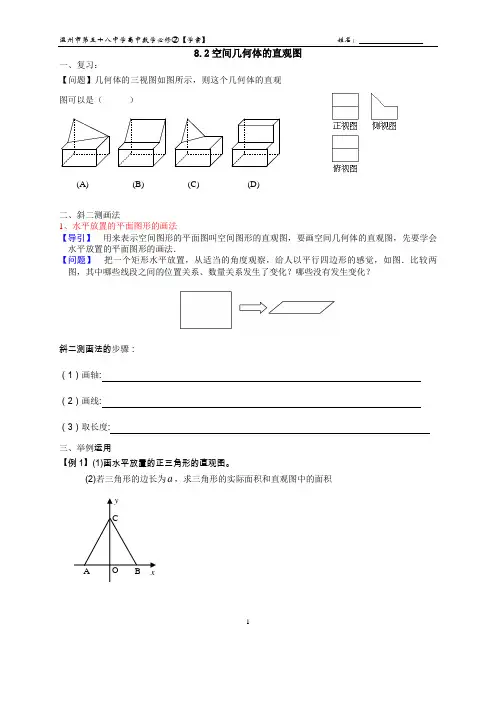

【导学案】8.2空间几何体的三视图和直观图(2)(1)
