总规图例颜色
土地规划图例
土地规划图例土地规划图例是指在土地规划设计中，用于表示不同土地用途和功能的图例。
它是土地规划图中的重要部分，通过图例可以清晰地展示土地的利用方式和分布情况，便于人们理解和识别。
一、图例的基本要素1.1 图例标题图例标题应简明扼要地描述图例的内容，以便读者能够迅速了解图例的主题。
1.2 图例符号图例符号是用来表示不同土地用途和功能的标志或图形。
符号应具有明确的含义，以便读者能够准确地理解图例所传达的信息。
常见的图例符号包括颜色填充、线型、图案等。
1.3 图例说明图例说明是对图例符号的解释和说明，用文字形式对各个符号进行描述，以便读者能够准确理解各个符号所代表的土地用途和功能。
说明内容应简明扼要，语言准确清晰。
二、土地用途图例示例下面是一个土地规划图例的示例，用以展示不同土地用途和功能的图例符号及其说明：2.1 住宅用地图例符号：矩形，填充颜色为浅黄色图例说明：用于居住的土地，包括住宅小区、别墅等。
2.2 商业用地图例符号：圆形，填充颜色为红色图例说明：用于商业活动的土地，包括商业中心、购物中心等。
2.3 工业用地图例符号：三角形，填充颜色为蓝色图例说明：用于工业生产的土地，包括工厂、仓库等。
2.4 农业用地图例符号：圆形，填充颜色为绿色图例说明：用于农业生产的土地，包括农田、果园等。
2.5 公共设施用地图例符号：正方形，填充颜色为紫色图例说明：用于公共设施建设的土地，包括学校、医院、公园等。
2.6 交通用地图例符号：直线，线型为实线，颜色为黑色图例说明：用于交通运输的土地，包括道路、铁路、机场等。
2.7 自然保护用地图例符号：圆形，填充颜色为灰色图例说明：用于自然生态保护的土地，包括自然保护区、湿地等。
三、图例使用注意事项3.1 图例应与土地规划图相配套，符合土地规划设计的要求。
3.2 图例符号应具有明确的含义，避免出现歧义和混淆。
3.3 图例说明应简明扼要，语言准确清晰，易于理解。
3.4 图例应具有较好的可视性和美观性，以便读者能够直观地获取信息。
镇的总规图纸细节画法

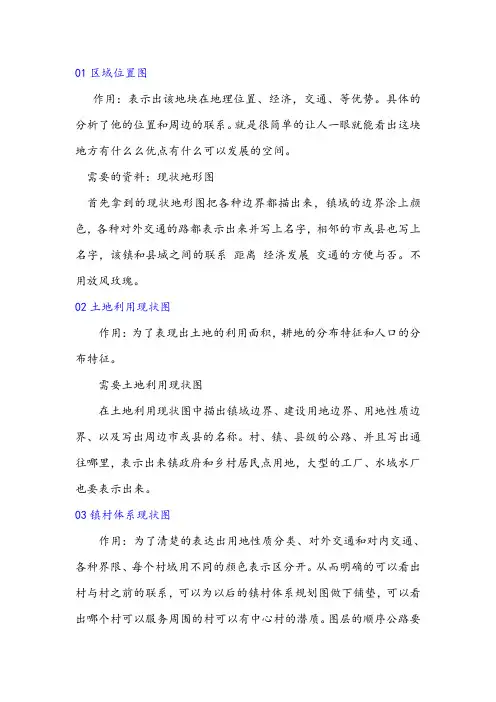

01区域位置图作用：表示出该地块在地理位置、经济，交通、等优势。
具体的分析了他的位置和周边的联系。
就是很简单的让人一眼就能看出这块地方有什么么优点有什么可以发展的空间。
需要的资料：现状地形图首先拿到的现状地形图把各种边界都描出来，镇域的边界涂上颜色，各种对外交通的路都表示出来并写上名字，相邻的市或县也写上名字，该镇和县城之间的联系距离经济发展交通的方便与否。
不用放风玫瑰。
02土地利用现状图作用：为了表现出土地的利用面积，耕地的分布特征和人口的分布特征。
需要土地利用现状图在土地利用现状图中描出镇域边界、建设用地边界、用地性质边界、以及写出周边市或县的名称。
村、镇、县级的公路、并且写出通往哪里，表示出来镇政府和乡村居民点用地，大型的工厂、水域水厂也要表示出来。
03镇村体系现状图作用：为了清楚的表达出用地性质分类、对外交通和对内交通、各种界限、每个村域用不同的颜色表示区分开。
从而明确的可以看出村与村之前的联系，可以为以后的镇村体系规划图做下铺垫，可以看出哪个村可以服务周围的村可以有中心村的潜质。
图层的顺序公路要压着镇域边界。
从土地利用现状图中描出镇的范围以及镇域内各个村的村界以及建设用地的范围并附上村名。
从城乡总体规划中的城乡镇村体系现状图中找出县，乡、村各级公路。
标出乡村居民点和镇政府用地。
对于文物古迹之类需要从总体规划中旅游发展与文物保护图与实地调研得出。
附上地形图。
图层的顺序公路要压着镇域边界。
04镇域公共服务设施现状图作用：为了表达现状的公共服务设施的情况，包括商业，文化教育，医疗卫生等。
不完善的设施在以后的镇域公共服务设施规划图中加以完善。
需要实地调研得出以村镇体系现状图做底图，根据所得到的现状公共服务设施的情况画出图例，并调节大小。
05镇域基础设施现状图作用:为了表达现状的基础设施的情况，包括交通。
水电、暖、通信。
不完善的地方在镇域基础设施规划图中加以完善。
需要实地调研的调研表中以及结合总体规划中的城乡基础服务设施规划图。
城市规划图例与符号

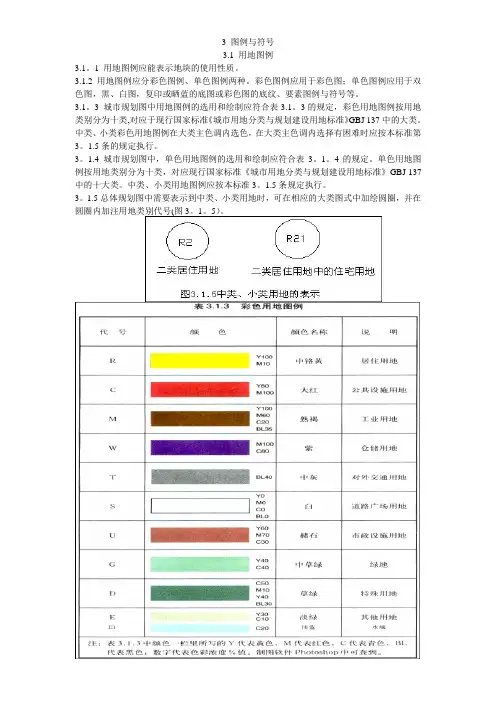

3 图例与符号
3.1 用地图例
3.1。
1 用地图例应能表示地块的使用性质。
3.1.2 用地图例应分彩色图例、单色图例两种。
彩色图例应用于彩色图；单色图例应用于双色图，黑、白图，复印或晒蓝的底图或彩色图的底纹、要素图例与符号等。
3.1。
3 城市规划图中用地图例的选用和绘制应符合表3.1。
3的规定，彩色用地图例按用地类别分为十类,对应于现行国家标准《城市用地分类与规划建设用地标准》GBJ 137中的大类。
中类、小类彩色用地图例在大类主色调内选色，在大类主色调内选择有困难时应按本标准第3。
1.5条的规定执行。
3。
1.4 城市规划图中，单色用地图例的选用和绘制应符合表3。
1。
4的规定。
单色用地图例按用地类别分为十类，对应现行国家标准《城市用地分类与规划建设用地标准》GBJ 137中的十大类。
中类、小类用地图例应按本标准3。
1.5条规定执行。
3。
1.5总体规划图中需要表示到中类、小类用地时，可在相应的大类图式中加绘圆圈，并在圆圈内加注用地类别代号(图3。
1。
5）。
3。
2 规划要素图例
3。
2.1 城市规划的规划要素图例应用于各类城市规划图中表示城市现状、规划要素与规划内容.
3。
2。
2 城市规划图中规划要素图例的选用宜符合表3.2.2的规定。
规划要素图例与符号为单色图例。
总规图例颜色
总规图例颜色总规地块(规划与现状图层个数及色彩一致)用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 B-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 B-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 B-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 B-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 B-R4 51 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 B-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 B-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 B-C1 212 Continuous 封闭Poline线，统计数据用9 C2 商业金融业用地 B-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 B-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 B-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 B-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 B-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 B-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 B-C9_ 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 B-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 B-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 B-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 B-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 B-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 B-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 B-W2 33 Continuous封闭Poline线，统计数据用 23 W3 堆场用地 B-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 B-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 B-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 B-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地B-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 B-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 B-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 B-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 B-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 B-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 B-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 B-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 B-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 B-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 B-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 B-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 B-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 B-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 B-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 B-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 B-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 B-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 B-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 B-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 B-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 B-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 B-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 B-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 B-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地B-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 B-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 B-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 B-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 B-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 B-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 B-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 B-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 B-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 B-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 B-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 B-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 B-E8 253 Continuous 封闭Poline线，统计数据用总规现状地块用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 X-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 X-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 X-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 X-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 X-R4 41 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 X-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 X-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 X-C1 212 Continuous 封闭Poline线，统计数据用 9 C2 商业金融业用地 X-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 X-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 X-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 X-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 X-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 X-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 X-C9 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 X-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 X-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 X-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 X-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 X-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 X-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 X-W2 33 Continuous 封闭Poline线，统计数据用 23 W3 堆场用地 X-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 X-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 X-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 X-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地X-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 X-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 X-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 X-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 X-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 X-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 X-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 X-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 X-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 X-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 X-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 X-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 X-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 X-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 X-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 X-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 X-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 X-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 X-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 X-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 X-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 X-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 X-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 X-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 X-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地X-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 X-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 X-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 X-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 X-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 X-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 X-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 X-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 X-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 X-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 X-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 X-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 X-E8 253 Continuous 封闭Poline线，统计数据用。
政管线工程和政交通工程总平面图图线型要求
普通
黄
规划黄线
JCHX
普通
紫
规划紫线
GHZX
普通
黑
规划黑线
GHHX
普通
黑
地上建筑物、现状地形
DSDXJZ
普通
黑
现有地下管线
DXGX
普通
蓝
尺寸线、尺寸界线、引出线、索引符号等
ZJ
X9（点划线）
普通
红
规划线路中心线
ZXX
规划审批条件
普通
红
标注规划审批条件，图层为管类码+LINE0层，颜色值为1，箭头大小为2.0
**LINE0
规划对比偏差
普通
蓝
标注竣工实测与规划审批偏差。图层DBBZ层，颜色值为4，箭头大小为1.0。
DBBZ
说明：1、以上线型在图纸中如有重叠现象，应按照道路红线、道路绿线、用地界线、建筑物、甬道、绿地的顺序使用在前的线型。

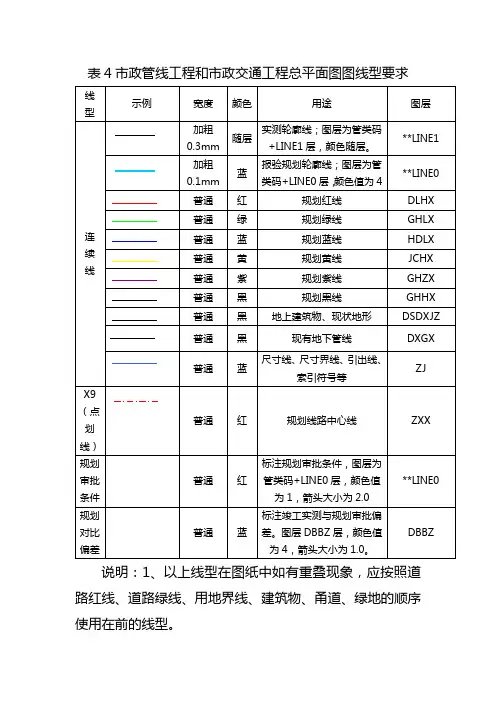

表4市பைடு நூலகம்管线工程和市政交通工程总平面图图线型要求
线
型
示例
宽度
颜色
用途
图层
连
续
线
加粗
0.3mm
随层
实测轮廓线；图层为管类码+LINE1层，颜色随层。
**LINE1
加粗
0.1mm
蓝
报验规划轮廓线；图层为管类码+LINE0层，颜色值为4
**LINE0
普通
红
规划红线
DLHX
普通
绿
规划绿线
GHLX
普通
蓝
规划蓝线
乡镇规划图图例RGB
表D.2采用土地用途分区作为主要表达要素的土地利用总体规划图要素表达
表D.2.1土地规划用途分区要素表达
规划用途分区
表达图式
图式符号
RGB
城镇建设用地区
RGB(210,90,90)
村镇建设用地区
RGB(245,120,140)
村镇建设控制区
RGB(230,130,180)
生态环境安全控制区
RGB(40,110,25)
表D.2.2土地现状用途要素表达
土地现状用途
现状用途表达图式
图式符号
RGB
农
用
地
耕地
RGB(110,110,110)
园地
RGB(110,110,110)
林地
RGB(110,110,110)
牧草地
RGB(110,110,110)
其他
农用地
设施农用地
RGB(110,110,110)
规划
RGB(0,0,0)
RGB(255,0,0)
港口码头
现状
规划
RGB(0,0,0)
RGB(255,0,0)
附录E（规范性附录）
建设用地管制与基本农田保护图表达图式
规划要素
表达图式
图式符号
RGB
允许建设区
RGB(170,0,130)
RGB(210,90,90)
有条件建设区
RGB(170,0,130)
RGB(255,0,0)
RGB(255,255,255)
不依比例尺表达
RGB(250,150,50)
不依比例尺表达
RGB(250,150,50)
RGB(255,255,255)
2015全套规划术语：红线、绿线、蓝线、紫线、总规、控规
2015全套规划术语：红线、绿线、蓝线、紫线、总规、控规规划红线一般称道路红线,指城市道路用地规划控制线。
包括用地红线、道路红线和建筑红线,对“红线”的管理体现在...主要针对道路控制；是规划城市公共绿地、公园、单位绿地和环城绿地等；规定城市水面，主要包括河流、湖泊及护堤；规定历史文化街区；规定给排水、电力、电信、燃气等市政管网。
“橙线”轨道交通管理“黄线”地下文物管理。
是指道路用地与其它建设用地分界线，红线与建筑控制线之间还有可能存在绿线，黄线等。
所谓“建筑红线”，就是指由《中华人民共和国公路法》授权的县级以上地方人民政府，按照保障公路运行安全和节约用地的原则划定的用以界定公路两侧能否建盖永久性非公路设施的界线。
建筑红线控制就是路政管理部门按照公路管理的法律法规的规定，严格禁止任何单位和个人在建筑红线范围以内建盖永久性非公路设施的管理过程。
建筑红线由道路红线和建筑控制线组成。
道路红线是城市道路（含居住区级道路）用地的规划控制线；建筑控制线是建筑物基底位置的控制线。
基地与道路邻近一侧，一般以道路红线为建筑控制线，如果因城市规划需要，主管部门可在道路线以外另订建筑控制线，一般称后退道路红线建造。
任何建筑都不得超越给定的建筑红线。
《民用建筑设计通则》（JGJ37—87）规定建筑物的台阶、平台、窗井、地下建筑及建筑基础，除基地内连通城市管线以外的其它地下管线不允许突出道路红线。
允许突出道路红线的建筑突出物：1．在人行道地面上空：（1）2米以上允许突出窗扇、窗罩，突出宽度不大于0．4米；（2）2．50米以上允许突出活动遮阳，突出宽度不应大于人行道宽度减1米，并不应大于3米；（3）3．50米以上允许突出阳台，凸形封窗、雨棚、挑檐，突出宽度不应大于1米；（4）5米以上允许突出雨棚、挑檐，突出宽度不应大于人行道宽减1米，并不大于3米。
2．在无人行道的道路上空：（1）2．50米以上允许突出窗扇、窗罩，突出宽度不应大于0．4米；（2）5米以上允许突出雨棚、挑檐，突出宽度不应大于1米。
总规图例颜色
总规图例颜色总规图例颜色总规地块(规划与现状图层个数及色彩一致)用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 B-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 B-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 B-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 B-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 B-R4 51 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 B-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 B-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 B-C1 212 Continuous 封闭Poline线，统计数据用9 C2 商业金融业用地 B-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 B-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 B-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 B-C5 230 Continuous 封闭Poline 线，统计数据用 13 C6 教育科研设计用地 B-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 B-C7 204 Continuous 封闭Poline线，统计数据用15 C9 其它公共设施用地B-C9_ 233 Continuous 封闭Poline线，统计数据用16 M 工业用地B-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 B-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 B-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 B-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 B-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 B-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 B-W2 33 Continuous封闭Poline线，统计数据用23 W3 堆场用地B-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 B-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 B-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 B-T1 152 Continuous 封闭Poline线，统计数据用27 T2 公路用地B-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 B-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 B-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 B-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地B-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 B-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 B-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 B-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 B-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 B-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 B-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 B-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 B-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 B-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 B-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 B-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 B-U4 191 Continuous 封闭Poline线，统计数据用44 U5 施工与维修设施B-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 B-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 B-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地B-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 B-G1 82 Continuous 封闭Poline线，统计数据用49 G2 生产防护绿地B-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 B-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 B-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地B-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 B-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 B-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 B-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 B-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 B-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 B-E2 71 Continuous 封闭Poline 线，统计数据用 59 E3 园地 B-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 B-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 B-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 B-E6 42 Continuous 封闭Poline 线，统计数据用63 E7 弃置地 B-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 B-E8 253 Continuous 封闭Poline线，统计数据用总规现状地块用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 X-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 X-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 X-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 X-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 X-R4 41 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 X-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 X-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 X-C1 212 Continuous 封闭Poline线，统计数据用 9 C2 商业金融业用地 X-C2 1 Continuous 封闭Poline 线，统计数据用10 C3 文化娱乐用地X-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 X-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 X-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 X-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 X-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地X-C9 233 Continuous 封闭Poline线，统计数据用16 M 工业用地 X-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 X-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 X-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 X-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 X-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 X-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 X-W2 33 Continuous 封闭Poline线，统计数据用 23 W3 堆场用地 X-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 X-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 X-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 X-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地X-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 X-T3 152 Continuous 封闭Poline 线，统计数据用 29 T4 港口用地 X-T4 152 Continuous 封闭Poline 线，统计数据用 30 T5 机场用地 X-T5 152 Continuous 封闭Poline 线，统计数据用 31 S 道路广场用地 X-S 255 Continuous 封闭Poline 线，统计数据用32 S1 道路用地 X-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 X-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 X-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 X-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 X-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 X-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 X-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 X-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 X-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 X-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 X-U3 191 Continuous 封闭Poline 线，统计数据用 43 U4 环境卫生设施用地 X-U4 191 Continuous 封闭Poline线，统计数据用44 U5 施工与维修设施X-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 X-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 X-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 X-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地X-G1 82 Continuous 封闭Poline线，统计数据用49 G2 生产防护绿地X-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 X-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 X-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地X-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 X-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 X-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 X-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 X-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 X-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 X-E2 71 Continuous 封闭Poline 线，统计数据用 59 E3 园地 X-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 X-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 X-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 X-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 X-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 X-E8 253 Continuous 封闭Poline线，统计数据用。
土地整理工程规划设计制图颜色标准
简称全称ASSIST 辅助图层白色（255，255，255）DGX 等高线银灰色（190，190，190）DLDW 独立地物color（255，125，125）DLJ 地类界黄色（255，255，0）DLSS 交通设施青色（0，255，255）DMTZ 地貌特征绿色（0，255，0）GCD 高程点银灰色（190，190，190）GXYZ 管线设施黄色（255，255，0）JJ 行政界线白色（255，255，255）JMD 居民地品红（255，0，255）KZD 控制点白色或者红色SXSS 水系设施蓝色（0，0，255）TK 图框白色（255，255，255）TL 图例白色（255，255，255）ZBTZ 植被特征绿色（0，255，0）ZJ 汉字注记白色（255，255，255）JZD界址点—黑灰色（128，128，128）绿色（0，255，0）color（170，85，80）color（170，115，80）图层颜色（RGB）线宽线形图例名称田埂斗坎工业用地填充公路填充color（170，85，80）color（245，210，40）color（255，255，200）color（220，180，130）color（255，255，100）color（200，220，100）color（170，190，30）color（125，255，255）color（0，255，255）color（85，180，100）color（240，100，200）红色（255，0，0）绿色（0，255，0）蓝色（0，0，255）color（0，127，0）红色（255，0，0）蓝色（0，0，255）蓝色（0，0，255）蓝色（0，0，256）青色（0，255，255）蓝色（0，0，255）color（170，115，80）铁路新建拦水坝人行桥节制闸排灌两用渠涵管泵站抽水平台消力池坑塘、养殖水面填充河流水面填充林地填充葬墓地填充农村居民点填充分水闸果园填充旱地填充晒谷场填充灌溉水田填充菜地填充荒草地填充农村道路填充红色（255，0，0）蓝色（0，0，255）品红（255，0，255）8continous 蓝色（0，0，255）4/4.5continous 绿色（0，255，0）4/4.5continous 绿色（0，255，0）4/4.5continous 蓝色（0，0，255）2/2.5continous 绿色（0，255，0）2/2.5continous 红色（255，0，0）2/2.5continous 红色（255，0，0）4/4.5continous蓝色（0，0，255）4/4.5X 2绿色（0，255，0）4/4.5X 2绿色（0，0，255）4/4.5X 2蓝色（0，0，255）2/2.5X 2绿色（0，0，255）2/2.5X 2红色（255，0，0）2/2.5X 2红色（255，0，0）4/4.5X 2白色（255，255，255）品红（255，0，255）红色（255，0，0）红色（255，0，0）白色（255，255，255）拐点坐标标注修复生产路修复田间道不动工地标注田块标注坑塘清淤标注坑塘填埋标注新建田间道修复斗沟修复斗渠修复斗台渠修复农沟修复农渠新建斗沟新建斗渠新建斗台渠新建农沟新建农渠新建生产路新建机耕桥水流方向项目区范围。
土地 工程规划设计制图颜色标准
简称全称ASSIST 辅助图层白色（255，255，255）DGX 等高线银灰色（190，190，190）DLDW 独立地物color（255，125，125）DLJ 地类界黄色（255，255，0）DLSS 交通设施青色（0，255，255）DMTZ 地貌特征绿色（0，255，0）GCD 高程点银灰色（190，190，190）GXYZ 管线设施黄色（255，255，0）JJ 行政界线白色（255，255，255）JMD 居民地品红（255，0，255）KZD 控制点白色或者红色SXSS 水系设施蓝色（0，0，255）TK 图框白色（255，255，255）TL 图例白色（255，255，255）ZBTZ 植被特征绿色（0，255，0）ZJ 汉字注记白色（255，255，255）JZD界址点—黑灰色（128，128，128）绿色（0，255，0）color（170，85，80）color（170，115，80）图层颜色（RGB）线宽线形图例名称田埂斗坎工业用地填充公路填充color（170，85，80）color（245，210，40）color（255，255，200）color（220，180，130）color（255，255，100）color（200，220，100）color（170，190，30）color（125，255，255）color（0，255，255）color（85，180，100）color（240，100，200）红色（255，0，0）绿色（0，255，0）蓝色（0，0，255）color（0，127，0）红色（255，0，0）蓝色（0，0，255）蓝色（0，0，255）蓝色（0，0，256）青色（0，255，255）蓝色（0，0，255）color（170，115，80）铁路新建拦水坝人行桥节制闸排灌两用渠涵管泵站抽水平台消力池坑塘、养殖水面填充河流水面填充林地填充葬墓地填充农村居民点填充分水闸果园填充旱地填充晒谷场填充灌溉水田填充菜地填充荒草地填充农村道路填充红色（255，0，0）蓝色（0，0，255）品红（255，0，255）8continous 蓝色（0，0，255）4/4.5continous 绿色（0，255，0）4/4.5continous 绿色（0，255，0）4/4.5continous 蓝色（0，0，255）2/2.5continous 绿色（0，255，0）2/2.5continous 红色（255，0，0）2/2.5continous 红色（255，0，0）4/4.5continous蓝色（0，0，255）4/4.5X 2绿色（0，255，0）4/4.5X 2绿色（0，0，255）4/4.5X 2蓝色（0，0，255）2/2.5X 2绿色（0，0，255）2/2.5X 2红色（255，0，0）2/2.5X 2红色（255，0，0）4/4.5X 2白色（255，255，255）品红（255，0，255）红色（255，0，0）红色（255，0，0）白色（255，255，255）拐点坐标标注修复生产路修复田间道不动工地标注田块标注坑塘清淤标注坑塘填埋标注新建田间道修复斗沟修复斗渠修复斗台渠修复农沟修复农渠新建斗沟新建斗渠新建斗台渠新建农沟新建农渠新建生产路新建机耕桥水流方向项目区范围。
城市规划图绘制方法
“控规”内容
各类用地界线 地块建筑指标（容积率、绿地率、高度等） 各级支路红线位置、控制点和标高 工程管线走向、管径、界线
控规的核心是地块控制图
总图图则和分图图则
与图“CAD 线型库”
城市规划CAD
总规绘图技术2：导入光栅图
栅格地形图、遥感影像···
只是引用链接，栅格图不存储在dwg文件中 可剪裁边界，设置亮度、对比度等，可移动，缩放
插入图像
菜单【插入】→【光栅图像】 Imageattach 地形图配准-缩放比例 地形图配准-位置:地形图右下角点的坐标值（x，y）
图层
相当重要；图层组织和命名； 具有相同特征的要素对象放在一层，参考P150-151
创建封闭地块
边界必须连接或相交才能生产封闭地块
及时保存
设置自动保存时间间隔
城市规划CAD
总规绘图技术1：线型设置
线型管理器
菜单【格式】→【线型】 Linetype
CAD线型库
ACAD.lin文件
比例尺
数字 形象比例尺
界线
省、地区、县、镇···界线 线型设置
图例、文字注记
中文、外文均不得使用美术字体
一般要素
城市规划CAD
总规·绘图流程
图层设置 导入底图（矢量/栅格地形图） 规划范围界限划定 基础地理要素绘制
河流边界/河流地块
地图一般要素（整饰要素绘制）
风玫瑰、指北针、比例尺
水面绘制
用Pline勾绘水面边界，然后Pedit编辑边界——样条曲线
草地
勾绘草地边界，PS中填充颜色/图案
总平面图编制要求
建设工程规划总平面图编制规定一、总平面设计应符合以下相关要求：1、国家、地方相关法律、法规、规范的规定；2、总图制图标准以及设计文件编制的规定；3、嘉兴市城市规划管理技术规定；4、规划设计条件；5、经济技术指标真实、正确。
二、总平面图的表述内容：1、底图：以实测地形图数据为底图；真实反映周边50-100米范围现状情况；2、用地红线、建筑控制线；3、申请建筑物（构筑物）外轮廓线，地下车库外轮廓线；传达室、围墙等配套设施外轮廓线，住宅小区项目涉及社区用房、物业用房的明确位置、面积；4、尺寸标注：申请建筑物（构筑物）长宽尺寸，建筑与界外、界内相邻建筑间距、后退道路及河道距离、建筑出挑尺寸；每幢建筑幢号、建筑高度，有半地下室的标明出地面高度（以室外地坪标高为基准）；5、停车场停车位范围（机动车泊位最小尺寸不小于 2.5×5.5米）、内部道路边线、消防车道及高层建筑登高场地范围线；6、绿地边界线及示意：除设计范围内有保留树木的明确位置外其余均为统一填充；7、明确地块内给水、污水、雨水等市政管线与周边市政管网的衔接方式和具体位置；8、经济技术指标：明确容积率、建筑密度、绿地率、用地面积、总建筑面积、地上（地下）建筑面积（综合用地按功能分类）、地上（地下）机动车、非机动车停车位等指标。
9、其他：图纸中应明确图例、指北针及必要的文字说明。
10、地下室各层平面图，明确表述车位或其他功能。
11、图纸比例：1：500（市政项目可用1：2000）；三、总平面图内容的表示方式：（线型及图层要求）1、底图：建筑层，灰色（251，指 ACI颜色值下同）；2、用地控制线，建筑控制线：0层，黑色（7）；3、申请建筑物（构筑物）外轮廓线，传达室、围墙等配套设施外轮廓线，为红线层，红色（1）；地下车库等隐蔽工程，外轮廓线用粗虚线绘制，红线层，红色（1）；4、尺寸标注：标注层，黑色（7）；5、停车场停车位、内部道路边线、消防车道及高层建筑登高场地布置、停车位编号：0层，黑色（7）；6、绿地边界线及示意：植被层，绿色（3）；7、地块内给水、污水、雨水等市政管线与周边市政管网的衔接方式和具体位置：管线层，品红（6）；8、经济技术指标、图例、文字说明、指北针：图饰层，黑色（7）。
CAD总图制图标准各种图例
CAD总图制图标准各种图例在CAD 制图中，总图制图标准的各种图例是非常重要的组成部分。
它们就像是一种通用的语言，能够清晰、准确地传达设计意图和信息，让相关人员能够快速理解和解读图纸的内容。
首先，让我们来了解一下什么是 CAD 总图制图。
CAD 总图制图通常是指对一个工程项目或场地的总体布局进行绘制的图纸，包括建筑物、道路、绿化、管线等各种元素的布置。
而图例则是这些元素在图纸上的图形表示，通过特定的符号、颜色和标注来区分和说明。
在 CAD 总图制图中，常见的建筑物图例有多种。
比如，矩形通常代表一般性的建筑物，而带有特殊形状或标识的图形可能表示特定功能的建筑，如工厂、仓库等。
建筑物的轮廓线条粗细和颜色也可能有规定，以突出其重要性或区分不同的类别。
道路图例也是不可或缺的一部分。
直线、曲线和箭头的组合可以表示不同类型的道路，如主干道、次干道、人行道等。
道路的宽度通常会通过线条的粗细来体现，而且道路的材质，如水泥路、柏油路等，可能会用特定的填充图案来表示。
绿化图例在总图中能为整个场地增添生机和美感。
常见的绿化图例包括树木、草地和花坛等。
树木通常用简单的图形来表示，比如圆形加上几条直线代表树冠和树干。
草地可能会用特定的斜线或点的填充来表示，而花坛则会有更具形状特点的图形。
管线图例对于工程项目的规划和设计至关重要。
水管道、煤气管道、电力线路等都有各自独特的图例。
例如，水管道可能用蓝色的实线表示，煤气管道可能用黄色的虚线表示，电力线路可能用红色的折线表示。
而且，管线上的阀门、检查井等附属设施也有相应的图例符号。
此外，还有一些其他的重要图例。
比如，围墙可以用简单的线条来表示，大门可能会有特定的形状和标注。
停车场的图例会包括车位的划分和出入口的标识。
坐标点和标高的标注也是总图中常见的元素，它们能够准确地确定场地的位置和高度信息。
在使用这些图例时，需要遵循一定的制图标准。
制图标准的制定是为了确保不同的设计师和施工人员在看到图纸时都能够理解和解读一致，避免产生误解和错误。
总规图例颜色
封闭Poline线，统计数据用
20
W
仓储用地
B-W
33
Continuous
封闭Poline线，统计数据用
21
W1
普通仓库
B-W1
33
Continuous
封闭Poline线，统计数据用
22
W2
危险品仓库
B-W2
33
Continuous
封闭Poline线，统计数据用
23
W3
堆场用地
B-W3
封闭Poline线，统计数据用
46
U9
其它市政公用设施用地
B-U9
191
Continuous
封闭Poline线，统计数据用
47
G
绿地
B-G
82
Continuous
封闭Poline线，统计数据用
48
G1
公共绿地
B-G1
82
Continuous
封闭Poline线，统计数据用
49
G2
生产防护绿地
B-G2
94
T2
公路用地
X-T2
255
Continuous
封闭Poline线，统计数据用
28
T3
管道运输用地
X-T3
152
Continuous
封闭Poline线，统计数据用
29
T4
港口用地
X-T4
152
Continuous
封闭Poline线，统计数据用
30
T5
机场用地
X-T5
152
Continuous
封闭Poline线，统计数据用
区域规划线使用规格与颜色
区域规划线使用规格与颜色
1.规格：区域规划线的规格可以包括线条的粗细、长度和间隔等。
一般来说，道路规划线的粗细会比建筑物规划线的粗细要大，以强调道路的重要性和可清晰辨识性。
线条的长度和间隔也应该根据各个区域的具体需求进行调整，以确保整体规划线的效果清晰明了。
