建筑工程设计-各专业之间互提资料深度
各专业互提设计资料的深度要求.
各专业互提设计资料的深度要求.JYQS－2实施日期：2002.05为保证本公司工程设计质量，提高工作效率，避免因图纸标识混乱造成的损失。
经公司研究决定，采取统一标识修改码，并做如下规定：1、若工程设计全套修改，则图尾的图别、图号标识修改码应为：图号1图号1等图别建施改图别结施改2、若工程设计部分修改，则图尾的图别、图号标识修改码在第一次修改时应为：图号3改A图号6改A等图别建施图别结施在第二次修改时应为：图号4改B图号3改B等图别建施图别结施3、在修改图说明或备注中，凡已正式出图的，必须有有关原图的处理说明，如：“原图作废”，“结合原图施工”等。
如“原图作废”要注意从归档的底图中加盖作废章，并将签验完毕的新图归档。
4、设计补充更改通知单的“项目名称”应与原底图“项目名称”对应，更改编号应分专业，尽量按单体对应排序和出具变更单，以便不同的施工单位施工不同的楼号及保证随机任一单体图纸的完整性。
JYQS－3实施日期：2002.05为了使工程设计最终输出产品整齐美观、并减少绘图、晒图中间环节的浪费，特对制图图幅标准作出规定，设计人员应精心策划，巧妙布置图面。
设计内容条理清楚而又科学地绘制在限定的图幅之内。
一、工程设计图幅限定使用如下规格：1、841×1189（A0）2、594×841（A1）注：优先使用3、420×841（A2加长）4、420×594（A2）注：优先使用5、210×297（A4）注：主要用于目录、变更修改等上述5种规格，原则上不允许再加宽加长，特殊情况必须加长者，须总经理批准。
否则，档案室不予接收归档，并不予晒图，由此耽误生产者，由设计人员负责。
二、一个工程，尽量考虑使用一种规格。
有困难时，必须控制在3种规格以内（不包括目录A4）。
各专业互提设计资料的深度要求JYQS－4实施日期：2002.05一、建筑专业1、总平面图：（1）建筑定位、建筑设计标高及自然标高、道路及绿化布置。
建筑施工图设计提资深度规定-适用各专业
施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。
建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。
1.1总平面及竖向设计图1.1.1红线道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。
1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室外地坪标高。
1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。
1.1.4地面雨水排向。
1.1.5自然地形地貌。
1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。
2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。
2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。
2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
民用建筑工程设计施工图设计阶段各专业互提资料深度规定
民用建筑工程设计施工图设计阶段各专业互提资料深度规定根据中华人民共和国建设部《建筑工程设计文件编制深度规定》(以下简称《深度规定》)第4章。
施工图设计阶段，建筑专业设计文件应包括设计说明、总平面图、建筑施工图图纸。
施工图设计阶段的互提资料是避免在施工图设计文件中出现错、漏、碰、缺等问题，建筑专业要做到：将设计依据、简要设计说明、总平面图、施工图图纸等资料提供给各专业。
施工图设计阶段各专业一般分三个时段互提资料。
第一时段建筑专业向各专业提供资料是在初步设计(或方案设计)基础上，需要补充及调整后的设计内容。
各专业设计人员根据建筑专业提供的资料，了解工程概况和设计要求等，进行专业确认，通过各专业间的配合，及时提出调整补充意见。
作为建筑专业在第一时段的接收资料。
第二时段建筑专业是依据各专业的反馈设计资料，完善施工图(平、立、剖面图等)图纸设计，并提供给各专业，各专业接到资料后，复核设计条件是否满足设计要求。
各专业同时也进行施工图设计工作，并将反馈资料分批(次)提供给建筑专业，作为第二时段的接收资料。
第三时段建筑专业主要是根据工程的需要，将各专业在配合过程中需要放大、细化等部分施工图内容与各专业互提。
1．建筑专业提供资料(第一时段)在施工图设计工作开展的第一时段，建筑专业首先应将批准的初步设计资料(批件、设计图纸等)调和补充后，提供给各专业，作为开展施工图设计工作的依据。
建筑专业在第一时段提供设计资料内容深度要求见下表。
2．建筑专业接收结构、水、暖、电专业资料(第一时段)各专业在施工图设计第一时段接到建筑专业提供资料后，应及时对提供资料加以复核和确认，并将施工图设计中必要的设计参数、设计要求反馈给建筑专业，作为建筑专业调整设计文件的设计依据。
各专业向建筑专业反馈资料内容深度要求见下表。
建筑专业接收结构、水、暖、电专业资料(第一时段)提示：在施工图设计第一时段以初步设计图纸为主，其他可采用会议纪要或设计说明形式提供资料。
建筑工程设计-各专业之间互提资料深度.

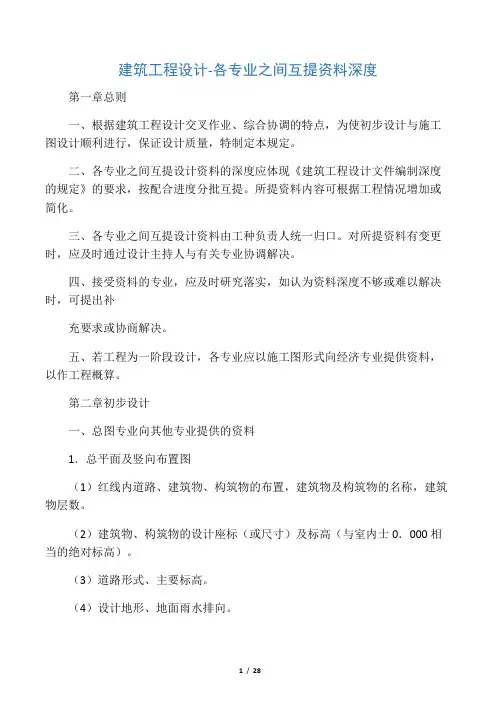

建筑工程设计-各专业之间互提资料深度第一章总则一、根据建筑工程设计交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。
二、各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。
所提资料内容可根据工程情况增加或简化。
三、各专业之间互提设计资料由工种负责人统一归口。
对所提资料有变更时，应及时通过设计主持人与有关专业协调解决。
四、接受资料的专业，应及时研究落实，如认为资料深度不够或难以解决时，可提出补充要求或协商解决。
五、若工程为一阶段设计，各专业应以施工图形式向经济专业提供资料，以作工程概算。
第二章初步设计一、总图专业向其他专业提供的资料1．总平面及竖向布置图（1）红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。
（2）建筑物、构筑物的设计座标（或尺寸）及标高（与室内士0．000相当的绝对标高）。
（3）道路形式、主要标高。
（4）设计地形、地面雨水排向。
（5）指北针、风玫瑰图。
1．向经济专业提供“初步设计概算用设计数据表”。
二、建筑专业向其他专业提供的资料1．建筑类别，耐火等级，生活用水人数（提供给排水专业）。
2．平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。
（2）剪力墙、承重筒墙、防火墙、变形缝等的位置，外墙厚度，防火分区的划分。
墙体不同材料应按图例表明。
（3）门窗、楼梯、电梯、阳台、雨篷、天窗、悬挑部分等的位置。
（4）隔断、水池、卫生器具及有上下水、蒸汽、电气要求的设备等的位置。
（5）门的开启方式及开向，卷帘门的位置。
（6）室内外地面标高及各层楼面标局。
（7）房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、无菌等）或较重荷载要求时，应注明。
（8）剖切线及剖切线编号。
（仅表示在一层平面图上）（9）指北针（仅表示在一层平面图旁）（10）注明扩建要求或新归建筑衔接的关系。
建筑设计各专业互提设计资料内容深度
编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据.一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系.因此，加强对互提设计资料的管理，使设计输入正确,是确保优质高效地完成设计任务的重要环节,也是院质量体系的重要组成部分。
为使工程设计顺利开展,确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》,现予发布,供全院各专业在工程设计中执行。
2003年7月15日目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性.1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业互提设计资料内容深度标准

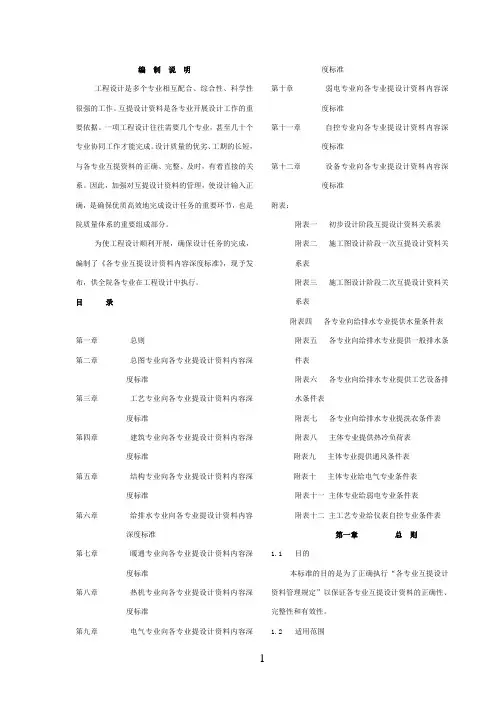

编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据。
一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系。
因此，加强对互提设计资料的管理，使设计输入正确，是确保优质高效地完成设计任务的重要环节，也是院质量体系的重要组成部分。
为使工程设计顺利开展，确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》，现予发布，供全院各专业在工程设计中执行。
目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性。
1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业互提设计资料内容深度(建筑和结构与设备)
各专业互提设计资料内容深度标准编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据。
一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系。
因此，加强对互提设计资料的管理，使设计输入正确，是确保优质高效地完成设计任务的重要环节，也是院质量体系的重要组成部分。
为使工程设计顺利开展，确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》，现予发布，供全院各专业在工程设计中执行。
2003年7月15日目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性。
1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业互提设计资料内容深度标准
各专业互提设计资料内容深度标准编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据。
一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系。
因此，加强对互提设计资料的管理，使设计输入正确，是确保优质高效地完成设计任务的重要环节，也是院质量体系的重要组成部分。
为使工程设计顺利开展，确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》，现予发布，供全院各专业在工程设计中执行。
2003年7月15日目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性。
1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业之间互提资料深度的规定
第一」早总则第二早初步设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第三章施工图设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料三、结构专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第四章各专业之间互提资料深度的规定(分次提供)第一章总 则一、 根据建筑工程设计交 叉作业、综合协调的特点，为使初步设计 保证设计质量，特制 定本规定。
二、 各专业之间互提设计资料的深度应体现《建筑工程设计文件编 按配合进度分批互提。
所提资料内容可根据工程情况增加或简 化。
三、 各专业之间互提设计 资料由专业负责人统一归口。
对所提资料 目负责人(设总)与 有关专业协调解决。
四、 接受资料的专业，应 及时研究落实，如认为资料深度不够或难 求或协商解决。
五、 若工程为一阶段设计•各专业应以施工图形式向经济专业提供 第二章 初步设计(可以分次提供)一、总图专业向其他专业提供的资料1 .总平面及竖向布置图⑴红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称 ，建筑物层数。
⑵建筑物、构筑物的设 计座标(或尺寸)及标高(与室内土 0. 000相当的绝对 标高)。
(3) 道路形式、主要标高。
(4) 设计地形、地面雨水 排向。
(5) 指北针、风玫瑰图。
2 .向经济专业提供“初步设计概算用设计数据表"。
二、建筑专业向其他专业提供的资料1•建筑类别，耐火等 级，生活用水人数(或由给排水专业估算)。
2. 平面图(1) 柱网布置，轴线编号(2) 剪力墙、承重筒墙、 材料应按图例表明。
各专业向其他专业提供设计资料的深度
西北建筑设计研究院的，以供参考！建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。
1.1总平面及竖向设计图1.1.1红线内道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。
1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室内外地坪标高。
1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。
1.1.4地面雨水排向。
1.1.5自然地形地貌。
1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。
2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。
2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。
2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
有吊车的建筑应注明型号、吨位、跨度、轨顶标高、行驶范围。
2.1.3注明房间名称，当有特殊要求（如防火、防爆、恒温、无菌及较重荷载时）应同时注明。
2.1.4 门窗编号，门的开启方向，门洞宽和高。
人防地下室的人防门应注明正反2.1.5一般情况下注三道尺寸（门窗宽度与轴线关系、开间尺寸、外包尺寸），当有内隔墙时应标明其位置尺寸。
2.1.6 轴线编号。
2.1.7室内外标高、各层标高、阳台、外廊、浴厕、地坑等标高、窗井、楼地面局部降低处的标高。
2.1.8 底层平面应标明剖面线位置、指北针。
建筑设计公司有关设计流程管理的文件——各专业之间互提资料深度的规定
目录第一章总则第二章初步设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料三、结构专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第三章施工图设计（可以分次提供）一、总图专业向其他专业提供的资料二、建筑专业向其他专业提供的资料三、结构专业向其他专业提供的资料四、给排水专业向其他专业提供的资料五、电气专业向其他专业提供的资料六、弱电专业向其他专业提供的资料七、暖通专业向其他专业提供的资料八、动力专业向其他专业提供的资料第四章防空地下室设计(初步设计、施工图设计均同)一、建筑专业向其他专业提供的资料二、结构专业向其他专业提供的资料三、给排水专业向其他专业提供的资料四、暖通专业向其他专业提供的资料五、电气专业向其他专业提供的资料各专业之间互提资料深度的规定（分次提供）第一章总则一、根据建筑工程设计交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。
二、各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。
所提资料内容可根据工程情况增加或简化。
三、各专业之间互提设计资料由专业负责人统一归口。
对所提资料有变更时，应及时通过项目负责人（设总）与有关专业协调解决。
四、接受资料的专业，应及时研究落实，如认为资料深度不够或难以解决时，可提出补充要求或协商解决。
五、若工程为一阶段设计．各专业应以施工图形式向经济专业提供资料，以作工程概算。
第二章初步设计（可以分次提供）1．总平面及竖向布置图(1)红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。
(2)建筑物、构筑物的设计座标(或尺寸)及标高(与室内±0．000相当的绝对标高)。
(3)道路形式、主要标高。
各专业互提设计资料内容深度标准
各专业互提设计资料内容深度标准编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据。
一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系。
因此，加强对互提设计资料的管理，使设计输入正确，是确保优质高效地完成设计任务的重要环节，也是院质量体系的重要组成部分。
为使工程设计顺利开展，确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》，现予发布，供全院各专业在工程设计中执行。
2003年7月15日目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性。
1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业互提设计资料内容深度标准
各专业互提设计资料内容深度标准引言在跨专业的设计工作中，设计师们经常需要互相交流和协作，互提设计资料是其中重要的一环。
互提设计资料的内容深度标准对于保证设计工作顺利进行至关重要。
本文将从不同专业的角度出发，提出各专业互提设计资料内容深度的标准，并给出相应建议。
1. 建筑设计专业建筑设计专业的资料互提需要包含以下内容深度：•建筑规划设计方案：包括对场地环境、土地利用、建筑布局等的规划设计方案，需要详细说明设计考虑的背景和原则。
•建筑构造设计：包括对建筑物结构的设计方案，需要包括结构计算、材料选择、连接方式等详细信息。
•建筑装饰设计：包括对建筑内外装饰的设计方案，需要包括材料选择、色彩搭配、风格表达等详细信息。
•建筑设备设计：包括对建筑设备系统的设计方案，需要包括供电、给水排水、通风设备等的详细信息。
建议在互提建筑设计资料时，应注意描述清楚设计方案的背景、原则和技术参数，以便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。
2. 机械设计专业机械设计专业的资料互提需要包含以下内容深度：•机械设计方案：需要包括机械零部件的设计方案、技术参数、材料选择等详细信息。
同时，还需要给出机械装配图，明确零部件之间的关系和拆装方式。
•机械运行原理：需要详细说明机械装置的工作原理、运行流程和关键环节，以便其他专业的设计师理解并提供合适的设计建议。
•机械控制系统：需要给出机械控制系统的设计方案和电气原理图，包括传感器、执行器、控制器等组成部分。
建议在互提机械设计资料时，应注意描述清楚设计方案的技术参数、工作原理和控制方式，以方便其他专业的设计师能够准确理解设计意图，并进行相应的设计补充或协调。
3. 电子设计专业电子设计专业的资料互提需要包含以下内容深度：•电路设计方案：需要包括电路原理图、电路拓扑结构、电子元器件参数等详细信息。
同时，还需要给出元器件选取的原则和理由。
•PCB设计方案：需要包括PCB布线图、元器件布局图等详细信息。
建筑设计各专业互提设计资料内容深度
编制说明工程设计是多个专业相互配合、综合性、科学性很强的工作。
互提设计资料是各专业开展设计工作的重要依据.一项工程设计往往需要几个专业，甚至几十个专业协同工作才能完成。
设计质量的优劣、工期的长短，与各专业互提资料的正确、完整、及时，有着直接的关系.因此，加强对互提设计资料的管理，使设计输入正确,是确保优质高效地完成设计任务的重要环节,也是院质量体系的重要组成部分。
为使工程设计顺利开展,确保设计任务的完成，编制了《各专业互提设计资料内容深度标准》,现予发布,供全院各专业在工程设计中执行。
2003年7月15日目录第一章总则第二章总图专业向各专业提设计资料内容深度标准第三章工艺专业向各专业提设计资料内容深度标准第四章建筑专业向各专业提设计资料内容深度标准第五章结构专业向各专业提设计资料内容深度标准第六章给排水专业向各专业提设计资料内容深度标准第七章暖通专业向各专业提设计资料内容深度标准第八章热机专业向各专业提设计资料内容深度标准第九章电气专业向各专业提设计资料内容深度标准第十章弱电专业向各专业提设计资料内容深度标准第十一章自控专业向各专业提设计资料内容深度标准第十二章设备专业向各专业提设计资料内容深度标准附表：附表一初步设计阶段互提设计资料关系表附表二施工图设计阶段一次互提设计资料关系表附表三施工图设计阶段二次互提设计资料关系表附表四各专业向给排水专业提供水量条件表附表五各专业向给排水专业提供一般排水条件表附表六各专业向给排水专业提供工艺设备排水条件表附表七各专业向给排水专业提洗衣条件表附表八主体专业提供热冷负荷表附表九主体专业提供通风条件表附表十主体专业给电气专业条件表附表十一主体专业给弱电专业条件表附表十二主工艺专业给仪表自控专业条件表第一章总则1.1目的本标准的目的是为了正确执行“各专业互提设计资料管理规定”以保证各专业互提设计资料的正确性、完整性和有效性.1.2适用范围本标准适用于我院所有设计工作过程中各专业之间或专业内部互提设计资料作业。
各专业互提资料深度的规定
各专业互提资料深度的规定1 方案设计时期建筑专业建筑物的用地、品级、功能要求要紧的建筑平面、剖面、立面。
图中应给出要紧的尺寸与标高。
交通及疏散组织、楼梯、电梯的位置及形式。
别离提出对构造专业、各设备专业的特殊要求。
构造专业所采纳的构造体系、构造布置及高层建筑高宽比要求。
要紧梁、柱、墙、网架等构造的估量尺寸。
根底形式及埋置深度等要求。
变形缝位置。
预估场地工程地质条件对上部构造设计的阻碍。
各设备专业设备用房面积与位置。
与土建有关的设备〔水池、水箱、有设备根底的大型设施〕的数量、容量及位置、重量。
对建筑或构造的特殊要求。
2 初步设计时期建筑专业建筑总平面〔比例1:500、1:1000〕；各层平面、各层剖面及要紧立面〔比例1:100、1:200〕；各类房间的利用功能要求〔包括人员密度、环境要求等〕。
各设备用房位置、面积与空间尺寸。
建筑物的定位轴线、开间、进深等要紧尺寸，各层层高及设计标高，要紧门窗洞口及建筑设施的位置与尺寸。
建筑内外墙材料、厚度。
管道井的位置、尺寸。
楼梯的位置、平面尺寸及形式。
电梯、自动扶梯的位置、平面尺寸、型号及容量、地坑深度的要求。
地下室底板排水坡度的要求。
构造专业根底类型、平面布置、根底及根底梁的尺寸、标高及埋深。
各层构造平面布置及要紧管道井位置尺寸。
梁、柱、墙等构件的断面尺寸及与定位轴线的关系。
楼梯、电梯井、自动扶梯、阳台等构件的构造布置与要紧受力构件尺寸。
构造材料类型的选定。
变形缝位置、宽度与其他要求。
非繁重构造材料类型及厚度要求。
标准构件图的采纳。
新构造、新材料的采纳。
给排水专业设备用房位置、空间尺寸及其他要求。
上下位水池、水箱的容量、位置、标高、尺寸及其他要求。
消火栓、喷淋系统、其他灭火设施的位置及对各专业的要求。
给排水的管道井位置及尺寸要求。
室内管线及引出管线对土建专业的要求。
设备的平面布置、用电负荷、电源位置及操纵的要求。
设备房间需进风、排风要求。
电气专业设备用房位置、空间尺寸及其他要求。
建筑施工图设计提资深度规定-适用各专业
建筑施工图设计提资深度规定-适用各专业施工图设计提资深度规定一次提资及返资l 项目启动，结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计的审查意见，对以下容进行确认，有修改的，提供局部修改图。
结构专业：确认结构体系及基础形式，影响外立面、室净高及使用空间的梁、墙、柱应提出修改建议或意向。
机电专业：确认各自专业设备房、管道井的名称、位置、面积、净尺寸、净高，提出主要管线走向（含室外管线以及影响立面或使用功能的主要水平管及立管），大型设备吊装孔及通道、提供影响结构荷载计算的设备布置围及荷载，楼板及结构墙上大于800x800的洞口、特殊的降板要求等。
建筑工程施工图设计互提资料深度要求1．总图专业向其他专业提供设计资料的深度（建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同）。
1.1总平面及竖向设计图1.1.1红线道路、建筑物、构筑物、绿化区的布置及建筑物、构筑物的名称。
1.1.2建筑物、构筑物的设计坐标（简单项目可用尺寸标注），室外地坪标高。
1.1.3车行道交叉点的中心坐标及标高，道路的形式，路面宽度、坡向、坡长及变坡点标高。
1.1.4地面雨水排向。
1.1.5自然地形地貌。
1.2 其它（仅向给水排水专业提供）雨水排除、排污和给水管进出口。
2．建筑专业向其他专业提供设计资料的深度（总图、结构、给水排水、电气、弱电、暖通、动力专业均同）。
2.1 平面图：包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2.1.1柱网布置、剪力墙、防火墙、变形缝位置，墙体如有承重墙，轻质墙等不同材料组成时应按图例表示清楚，并注明不同墙体厚度。
2.1.2阳台、雨篷、挑檐、天窗、挡风板和其他悬挑部分的位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞（非各专业用），设备搬运井道、窗井、电梯井、电梯机房（应注明电梯型号速度）、卫生设备、有上下水或蒸汽电气要求的设备、水池、隔断、台、厨、柜、阁楼、隔板等位置和尺寸，当另行绘制平面放大或有大样时则可不注尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程设计-各专业之间互提资料深度第一章总则一、根据建筑工程设计交叉作业、综合协调的特点，为使初步设计与施工图设计顺利进行，保证设计质量，特制定本规定。
二、各专业之间互提设计资料的深度应体现《建筑工程设计文件编制深度的规定》的要求，按配合进度分批互提。
所提资料内容可根据工程情况增加或简化。
三、各专业之间互提设计资料由工种负责人统一归口。
对所提资料有变更时，应及时通过设计主持人与有关专业协调解决。
四、接受资料的专业，应及时研究落实，如认为资料深度不够或难以解决时，可提出补充要求或协商解决。
五、若工程为一阶段设计，各专业应以施工图形式向经济专业提供资料，以作工程概算。
第二章初步设计一、总图专业向其他专业提供的资料1．总平面及竖向布置图（1）红线内道路、建筑物、构筑物的布置，建筑物及构筑物的名称，建筑物层数。
（2）建筑物、构筑物的设计座标（或尺寸）及标高（与室内士0．000相当的绝对标高）。
（3）道路形式、主要标高。
（4）设计地形、地面雨水排向。
（5）指北针、风玫瑰图。
1．向经济专业提供“初步设计概算用设计数据表”。
二、建筑专业向其他专业提供的资料1．建筑类别，耐火等级，生活用水人数（提供给排水专业）。
2．平面图（1）柱网布置，轴线编号，轴线之间尺寸，最外轴线之间的总尺寸，门窗洞口尺寸。
（2）剪力墙、承重筒墙、防火墙、变形缝等的位置，外墙厚度，防火分区的划分。
墙体不同材料应按图例表明。
（3）门窗、楼梯、电梯、阳台、雨篷、天窗、悬挑部分等的位置。
（4）隔断、水池、卫生器具及有上下水、蒸汽、电气要求的设备等的位置。
（5）门的开启方式及开向，卷帘门的位置。
（6）室内外地面标高及各层楼面标局。
（7）房间名称，当有特殊要求（如防火、防爆、屏蔽、恒温、无菌等）或较重荷载要求时，应注明。
（8）剖切线及剖切线编号。
（仅表示在一层平面图上）（9）指北针（仅表示在一层平面图旁）（10）注明扩建要求或新归建筑衔接的关系。
3．立面图（1）立面两端部的轴线编号。
（2）主要标高。
（3）外墙面用料。
4．剖面图（1）墙、柱的轴线编号。
（2）室内外地面高差尺寸、各层之间高度尺寸、总高度尺寸（或标高）、门窗洞口高度尺寸等。
（3）需控制吊顶高度的尺寸或标高（或注在平面图上）。
5．窗表（1）门窗编号、材质、规格。
（2）密闭窗、双层窗、保温窗、防火门、卷帘门、玻璃幕墙等特殊门窗应注明。
6．材料做法（1）屋面、楼地面、内外墙面、吊顶、防水、防潮、保温、隔热等材料做法。
2）向经济专业提供“初步设计概算用设计数据表”。
7．平面放大图必要时绘制客房、卫生间、厨房等布置图，病房床位、化验室等布置图。
8．室内设计要求对室内六个面和照明等设计有特殊要求时，应绘制有关图纸或写出设计说明。
三、结构专业向其他专业提供的资料1．建筑物、构筑物的结构选型和选材。
2．基础型式，人工处理地基的方法和深度。
3．各层结构平面布置简图，梁、板、柱、墙等构件的初步截面尺寸。
4．结构构造措施，伸缩缝、沉降缝、抗震缝、后浇带的位置及以法，特殊部位的构造要求或抗震处理要求。
1．向经济专业提供“初步设计概算用设计数据表”。
四、给排水专业向其他专业提供的资料1．总图专业（1）给排水地上或地下建筑物、构筑物（如管道、管沟、检查井、水表井、化粪池等）的平面位置、尺寸及标高。
（2）与市政连接的给排水雨水管接管位置、尺寸及标高。
（3）室外给排水管道平面布置。
2．建筑，结构专业（1）给排水设备用房（如水泵房、热水锅炉房、洗衣房、报警阀室、热交换器问、工作间、工具库、屋顶水箱、地下贮水池、集水井、技术夹层及给排水处理用房等）的平面布置、尺寸、标高及位置要求。
（2）给排水构筑物（如贮水池、化粪池、水塔、冷却塔等）的尺寸、标高及位置要求，采用标准图的图号。
（3）管井、管廊的平面位置、尺寸及标高。
（4）消火栓位置和自动喷洒的设计原则及安装方法。
（5）给排水设备基础的平面位置、设备自重，电机功率及转速。
（6）给排水设备震动及噪声的有关资料。
3．电气、弱电专业（1）给排水设备所选用的电机型号、功率及转速，使用及备用台数。
（2）给水系统、排水系统、热水供应及加热系统、消火栓灭火系统、自动喷洒灭火系统的启动、控制信号、自动化连锁等要求。
（3）各种用电设备（如电加热器、用电仪表、电动阀等）的用电量、电压及控制要求。
（4）电话位置及数量。
4．暖通专业（1）给水、排水站房的采暖及通风要求。
（2）气体消防站房及保护区的采暖。
通风要求。
（3）共用管道井、管沟等互相协调工作。
（4）冷却水系统互相协调工作。
5．动力专业（1）热水设备的每日最大小时用热量及设备位置。
（2）蒸汽设备的小时用汽量、压力及设备位置。
（3）煤气设备（如开水炉、热水器等）的小时用气量、压力及设备位置。
6．经济专业（1）初步设计图纸。
（2）初步设计概算用设计数据表。
（3）协助提供有关设备单价。
五、电气专业向其他专业提供的资料1．总国专业（1）变配电所（包括独立式或旁附式）的位置及外型尺寸。
（2）户外电缆布置。
（3）架空线路电杆布置（含路灯照明电杆）。
2．建筑、结构专业（1）变配电所、备用柴油发电机房的平、剖面图（注明房间名称，门洞尺寸及主要设备相关尺寸）。
（2）各层配电用房及配电竖井的位置及尺寸。
（3）柴油发电机排烟烟囱及机房吸音、隔震的要求。
（4）消防控制中心平面布置。
（5）设备在楼面安装时的荷载、位置及其转速。
（6）设备吊装孔位置、尺寸。
（7）利用结构钢筋作为防雷与接地的做法要求。
3．给排水专业（1）气体灭火要求。
（S）生活用水人数。
4．暖通专业（1）各空调房间的照度（W／m2）（2）柴油发电机房设备的发热量及排气降温要求。
（3）变配电室的通风要求。
5．经济专业（1）初步设计概算用设计数据表（2）协助提供有关设备单价。
六、弱电专业向其他专业提供的资料1．总图专业（1）户外电缆位置、敷设方式及埋深。
（2）架空线路电杆布置。
2．建筑、结构专业（1）电话机房、调度机房、电池室、弱电电力配电间、共用天线前端控制室、音响扩声控制室、’消防控制中心、闭路电视监控室、保安监察控制室、演播室、语言实验室等及其附属用房的平面布置、尺寸及位置要求。
（2）弱电竖井的位置及尺寸。
（3）各特殊用房的建筑声学及特殊装修要求（如屏蔽、架空地板等）。
（4）各弱电用房的荷载及其位置。
3．给排水专业（1）各弱电用房的消防和气体灭火要求及其功能。
（2）电池室给排水设施要求。
4．电气专业（1）各弱电机房和设备的供电要求及容量。
（2）电视演播系统和计算机系统的特殊供电要求。
（3）各弱电用房的一般照明和特殊照明要求。
（4）弱电系统接地与强电系统接地的处理。
5．暖通专业（1）各弱电用房的环境温度及湿度要求。
（2）电池室排酸、排气要求。
（3）演播室、录音室等的空调消声要求。
6．经济专业（1）初步设计概算用设计数据表。
（2）协助提供有关设备单价。
七、暖通专业向冥他专业提供的资料1．建筑、结构专业（1）各设备用房（如冷冻站、空调机房、通风机房、新风机房、热交换器间、水泵房、膨胀水箱间或平台、控制室、技术层等）的平面布置、尺寸、净高及位置要求。
（2）暖通设备震动及噪声的有关资料。
（3）地沟风道和管沟的平面布置、控制标高、断面尺寸。
（4）竖风道、管井的位置及断面尺寸。
（5）风管的平面布置及断面尺寸，吊顶的控制标高。
（6）围护结构需要保温时，与土建配合确定保温材料及厚度。
（7）需要时提出外窗层数及遮阳要求。
（8）设备在楼面安装时的荷载、位置及转速。
（9）有严格减震要求的设备基础的位置及有关资料。
（10）设备吊装孔的位置及尺寸。
（11）屋顶冷却塔的位置及重量。
2．给排水专业（1）用水设备的位置、用水量、水温及水压等要求。
（2）排水点（包括泄水点）的位置、排水量及水温要求。
（3）生活用水人数。
3．电气、弱电专业（1）各种用电设备（如冷水机组、冷冻机、空调器、水泵、通风机、排风器、电动问、防火问、电热器、电磁问等）的位置、电机型号、容量、电压、使用及备用台数。
（2）自动控制的启动、信号、连锁等要求。
4．动力专业（1）采暖通风空调所需热量及热媒参数、蒸汽量及压力。
（2）用热、用汽点位置，有无凝结水回收。
5．经济专业（1）初步设计图纸。
（2）初步设计概算用设计数据表。
（3）协助提供设备单价。
八、动力专业向其他专业提供的资料1．总图专业（1）独立的动力站房（如锅炉房、煤气调压站、压缩空气站）平面图。
（2）独立的动力站房小区布置（如贮煤场、灰渣场、烟囱、沉降池、排污池、油罐、贮气罐及机械化运输系统等）。
（3）年、月、日最大耗煤、耗油、除渣量及辅助原料量。
（4）煤、灰、油等的储存量及储存周期。
（5）室外热力、煤气等动力管道走向布置。
（6）人员编制及生产班制。
2．建筑、结构专业（1）独立的动力站房平、剖面图及设备布置。
（2）附设于建筑物内的热力点、热交换间、煤气表间的位置、尺寸及净高。
（3）煤气管竖井的位置、尺寸及要求。
（4）设备基础、地沟的位置及断面尺寸，需进行动力复核的设备资料或样本。
（5）主要设备及管道的荷载，吊装孔的位置及尺寸。
（6）人员编制。
3．给排水专业（二）站房小时最大和平均耗水量、水压、接管位置。
（2）站广小时最大和平均排水量、排放浓度、温度等。
（3）站房消防要求。
（4）生活用水人数。
4．电气、弱电专业（1）站房设备布置图及用电量表。
（2）对照明、自控、通风、防爆、防雷等要求。
5．暖通专业（1）站房设备布置图、剖面图及设备表。
（2）设备发热量，防爆等要求。
（3）生产班制。
6．经济专业（1）初步设计图纸。
（2）初步设计概算用设计数据表。
（3）协助提供有关设备单价。
第三章施工图设计一、总图专业向其他专业提供的资料1．总平面及竖向布置图（1）红线内道路、停车场、建筑物、构筑物的布置，建筑物及构筑物的名称。
（2）建筑物、构筑物的设计座标（或尺寸）及标高（与室内±0．000相当的绝对标高），室外地面标高，建筑物四角（或转角处）的室外标高。
（3）车行道交叉点的中心座标（或距离尺寸）及标高，道路型式，路面宽度、坡向、坡长及变坡点标高。
（4）设计地形、地面雨水排向。
（5）已有的地下障碍物。
（6）指北针、风玫瑰图。
2．管道综合图（提供各设备专业）（1）根据各设备专业提出的室外管线平面图，经初步综合后，提供管线平面综合图，注明管线位置距离尺寸。
（2）根据各设备专业提出的管线纵断面图，提出在立面综合中各专业管线交叉矛盾点的标高，与有关专业协调解决（不提供书面资料）二、建筑专业向其他专业提供的资料1．平面图（包括地下室、各层平面、设备机房、电梯机房、夹层、屋面平面等）（1）在阿布置，轴线编号。
（2）剪力培、承重筒墙、防火墙、变形缝等的位置，外墙厚度，防火分区的划分，防烟分区的划分。
