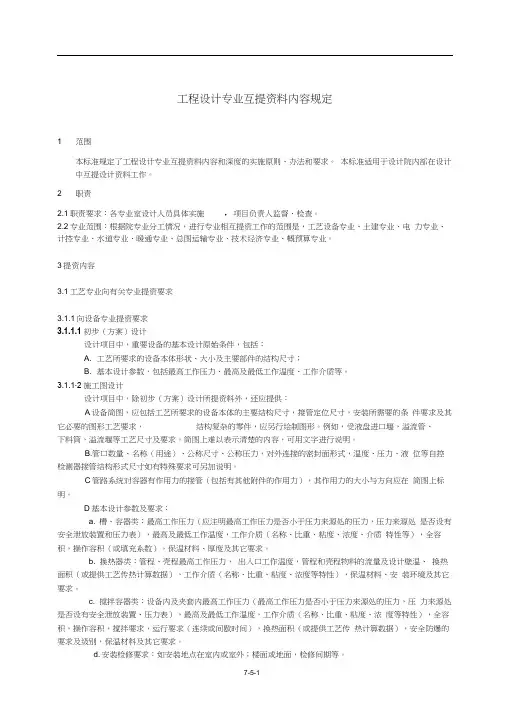

各专业互提资料深度的规定

各专业互提资料深度的规定
1 方案设计阶段
1.1 建筑专业
1.1.1 建筑物的用地、等级、功能要求1.1.2 主要的建筑平面、剖面、立面。

图中应给出主要的尺寸与标高。

1.1.3 交通及疏散组织、楼梯、电梯的位置及形式。

1.1.4 分别提出对结构专业、各设备专业的特殊要求。

1.2 结构专业1.
2.1 所采用的结构体系、结构布置及高层建筑高宽比要求。

1.2.2 主要梁、柱、墙、网架等结构的估计尺寸。

1.2.3 基础形式及埋置深度等要求。

1.2.4 变形缝位置。

1.2.5 预估场地工程地质条件对上部结构设计的影响。

1.3 各设备专业1.3.1 设备用房面积与位置。

1.3.2 与土建有关的设备（水池、水箱、有设备基础的大型设施）的数量、容量及位置、重量。

1.3.3 对建筑或结构的特殊要求。

2 初步设计阶段
2.1 建筑专业2.1.1 建筑总平面（比例1:500、1:1000）；各层平面、各层剖面及主要立面（比例1:100、1:200）；各类房间的使用功能要求（包括人员密度、环境要求等）。

2.1.2 各设备用房位置、面积与空间尺寸。

2.1.3 建筑物的定位轴线、开间、进深等主要尺寸，各层层高及设计标高，主要门窗洞口及建筑设施的位置与尺寸。

建筑内外墙材料、厚度。

2.1.4 管道井的位置、尺寸。

2.1.5 楼梯的位置、平面尺寸及形式。

2.1.6 电梯、自动扶梯的位置、平面尺寸、型号及容量、地坑深度的要求。

2.1.7 地下室底板排水坡度的要求。

2.2 结构专业2.2.1 基础类型、平面布置、基础及基础梁的尺寸、标高及埋深。

2.2.2 各层结构平面布置及主要管道井位置尺寸。

2.2.3 梁、柱、墙等构件的断面尺寸及与定位轴线的关系。

2.2.4 楼梯、电梯井、自动扶梯、阳台等构件的结构布置与主要受力构件尺寸。

2.2.5 结构材料类型的选定。

2.2.6 变形缝位置、宽度与其他要求。

2.2.7 非承重结构材料类型及厚度要求。

2.2.8 标准构件图的采用。

2.2.9 新结构、新材料的采用。

2.3 给排水专业2.
3.1 设备用房位置、空间尺寸及其他要求。

2.3.2 高低位水池、水箱的容量、位置、标高、尺寸及其他要求。

2.3.3 消火栓、喷淋系统、其他灭火设施的位置及对各专业的要求。

2.3.4 给排水的管道井位置及尺寸要求。

2.3.5 室内管线及引出管线对土建专业的要求。

2.3.6 设备的平面布置、用电负荷、电源位置及控制的要求。

2.3.7 设备房间需进风、排风要求。

2.4 电气专业2.4.1 设备用房位置、空间尺寸及其他要求。

2.4.2 消防控制室对其他专业的要求。

2.4.3 强、弱电电缆管道井的位置与尺寸。

2.4.4 配电箱、公用天线、电视系统、防雷设施等对其他专业的要求。

2.4.5 变压器、发电机房等平面布置、基础及沟坑的要求。

2.4.6 由结构支承的电气设施的型号、数量、位置与重量。

2.4.7 需要进风的房间其设备发热量及要求。

2.4.8 发电机房的噪声指标与废气排放要求。

2.5 暖通专业2.5.1 设备用房位置、空间尺寸及其他要求。

2.5.2 冷却塔的位置、尺寸、运转重量与安装要求。

2.5.3 补给水箱的容量、位置及尺寸，冷凝水排放位置及流量与要求。

2.5.4 空调机、锅炉等的设备型号、重量、平面布置、用电负荷及控制要求，以及噪声指标及对土建的要求等。

2.5.5 新风机、空调器等设备的布置、用电负荷及空间尺寸要求。

2.5.6 自动排烟、防火阀、加压送风等系统的布置，设备运转重量，用电及控制要求等。

2.5.7 室内管线的吊挂、穿墙、入地沟等要求。

3 施工图设计阶段
3.1 建筑专业除按初步设计阶段所列内容之外，尚应补充：3.1.1 与有关专业沟通之后，提供准确的平、立、剖图及详细尺寸与标高，对设备用房的分配与安排，作出回应。

3.1.2 提出各种建筑配件（包括阳台、雨蓬、外廊栏杆、檐口、垃圾间、消防梯等）的准确位置及建筑构造、做法说明。

3.1.3 提出楼梯的准确尺寸及扶手、面层等构造要求。

3.1.4 消火栓、配电箱等的位置、尺寸、入墙深度等，或其他特殊要求。

3.1.5 对水龙头、灯位、风扇位、插座等家用电器的水、电源位置及其他特殊要求。

3.1.6 建筑的内外装修、建筑小品的具体布置。

3.1.7 厨、卫用房内设备及卫生洁具的具体布置。

3.1.8 予留洞口位置尺寸。

3.1.9 屋面及阳台、平台有组织排雨水口位置、大小和各层浴厕等地漏位置。

3.2 结构专业除按初步设计阶段所列内容之外，尚应补充：3.2.1 调整后的基础及主体的结构布置与最后尺寸及标高。

3.2.2 对各类型设备孔洞及管井的位置、标高、尺寸、埋设件等特殊要求的设计回应。

3.2.3 对防雷接地要求的设计回应。

3.2.4 对各种设备基础外轮廓、锚栓及在结构上的坑、槽、埋设件等标高位置尺寸的回应。

3.3 给排水专业除按初步设计阶段所列内容之外，尚应补充：3.3.1 设备经调整后的型号、平面布置、运转重量、用电负荷、控制条件、安装要求等详细资料。

3.3.2 补充高低位水箱、检修孔、水位及压力控制水流指示器、湿式报警阀等资料。

3.3.3 需要进行土建设计的水池、化粪池或其他构筑物的设计资料。

3.3.4 室内管线及引出管线对土建的详细要求，各类管孔调整后的详细要求。

3.4 电气专业3.
4.1 经调整后的设备型号、平面布置、重量、安装要求等详细资料。

3.4.2 建筑上要求的照明灯具，家用电气的开关、插座的安排。

3.4.3 各种管孔调整后的详细要求。

3.5 暖通专业除按初步设计阶段所列内容之外，尚应补充：3.5.1 经调整后的设备型号、数量、平面布置、运转重量、用电负荷、控制要求、安装要求等详细资料。

3.5.2 送、回风管等大型管道的平面位置、标高与具体悬吊位置及重量。

3.5.3 经调整后管孔、洞的尺寸等详细资料。

附录A：各专业计算书内容的基本要求
A1建筑专业计算书内容的基本要求
1．总建筑面积、容积率、覆盖率、绿地率；
2．其它综合技术经济指标；
3．高层建筑、公共建筑的楼梯宽度、过道、疏散门等宽度及所需电梯的计算；4．采光计算（一般按窗地比查表采用）；
5．各类公共停车场、自行车停车场指标计算；
6．体育场、馆及影剧院的视线、舞台尺寸计算；
7．卫生洁具数量的计算；
8．民用建筑热工节能计算。

注1：屋面排水计算一般采用给排水专业提交结果。

注2：声学计算一般在二次装修时进行。

专业施工图校对控制表校对重点：
1. 说明与构造：
a.与设计内容一致，删减无关的条款；
b.规范或标准图集是否为有效版本；
c.经济技术指标应符合规划设计要点的要求；
d.避免采用明令禁用、限用的技术产品和材料；
e.外墙保温贴面砖构造做法与安全性、地方标准做法。

2. 总平面：
a.用地红线、坐标点与建筑控制线；
b.尺寸及建筑间距；
c. 道路宽度、转弯半径；
d.±0.00及场地主要标高；
e.主要出入口位置；
f.建筑物名称、功能及厂房（仓库）火灾危险类别；
g.消防车道（宽度及坡度）、登高面范围及操作场地；
h.设计依据、说明与技术经济指标。

i.地下室范围。

3. 平面图：
a. 防火分区示意图，防火疏散宽度及距离，防火门及开启方向；
b.出入口、走道、卫生间、无障碍客房等的无障碍设计；
c.出入口处的防坠物安全设计；
d.屋顶平面排水组织、排水坡、天沟檐沟设置，雨水口的做法索引应明确，屋面做法应注明，屋面应考虑检修，出屋面门应设置门槛及雨篷。

e.门窗表的数量、编号、性能与单体核对；
f.每层建筑面积及住宅房间面积。

4. 立剖面：
a.三道尺寸应注明；
b.洞口、女儿墙、阳台栏杆高度；
c.控制高度及层数不应超规定；
d.标高、立面材料、颜色应注明齐全；
5. 节点详图：
a.材料、做法，细部尺寸应明确，需合理、安全、可靠；
b. 楼梯：梯段净高及转弯平台处净高（首末级外300mm均属楼梯范围），临空水平段长度大于500时，高度不应小于1050（中小学1100，幼儿园应加设幼儿扶手600高）；
c.楼梯栏杆的形式应注意儿童防攀爬措施，竖向杆件净距不大于110。

6. 节能设计：遮阳、窗户与飘窗顶部、屋顶、外墙等做法需符合说明、构造做法表、计算书及地方规定；
7. 图面：a.比例尺度的一致性；b.图面表达的清晰性。

8. 计算书：核算消防疏散、面积、卫生间洁具数量及节能计算。
