fluent单项流固耦合
流固耦合（Fluid-solid interaction，FSI）计算，通常用于考虑流体与固体间存在强烈的相互作用时，对流体流场与固体应力应变的考察。
FSI计算按数据传递方式可分两类：单向耦合与双向耦合。
所谓单向耦合，主要是指数据只从流体计算传递压力到固体，或者只从固体计算传递网格节点位移到流体。
双向耦合则在每一时刻都同时向对方发送相应的物理量（流体计算发送压力数据，固体计算发送位移数据）。
ANSYS Workbench中可以利用Fluent与DS进行单向流固耦合计算。
我们这里来举一个最简单的单向耦合例子：风吹挡板。
我们假定挡板位移可忽略不计，固体变形对流场影响可以忽略，所考虑的是流体压力作用在固体上，固体的应力分布。
当然这里的压力可以换成温度等其他物理量。
1、新建工程。
注意是从Fluent –> Static Structure。
连接图如1所示。
图1 计算工程关系图2 进入DM建模2、进入Fluent中的DM进行模型创建，如图2所示。
流固耦合计算中的几何模型与单纯的流体模型或固体模型不同，它要求同时具有流体和固体模型，而且流体计算中只能有流体模型，固体计算中只能有固体模型。
建好后的模型如图3，4，5所示。
由于固体模型需要从这里导入，所以我们保留固体与流体模型。
图3 实体模型图4 固体模型图5 流体模型3、进入FLUENT网格设置。
在FLUENT工程视图中的Mesh上点击右键，选择Edit…，如图6所示，进入网格划分meshing界面，如图7所示。
我们这里需要去掉固体部分，只保留流体几何。
图6 进入网格划分图7 禁用固体模型4、设置网格方法。
我们采用ICEM CFD进行网格划分，具体方法参看上一篇博客。
设置方式如图8所示，ICEM CFD中的网格如图9所示。
图8 设置网格划分方式图9 最终生成网格5、在meshing中更新网格关闭icem cfd后自动回到model界面。
我们在mesh上点击右键，选择update 进行更新。
最新fluent流固耦合传热设置问题

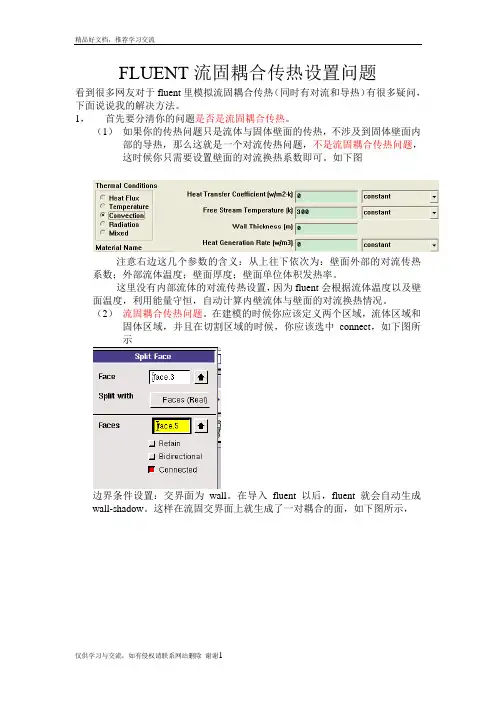

FLUENT流固耦合传热设置问题看到很多网友对于fluent里模拟流固耦合传热（同时有对流和导热）有很多疑问，下面说说我的解决方法。
1，首先要分清你的问题是否是流固耦合传热。
（1）如果你的传热问题只是流体与固体壁面的传热，不涉及到固体壁面内部的导热，那么这就是一个对流传热问题，不是流固耦合传热问题，这时候你只需要设置壁面的对流换热系数即可。
如下图注意右边这几个参数的含义：从上往下依次为：壁面外部的对流传热系数；外部流体温度；壁面厚度；壁面单位体积发热率。
这里没有内部流体的对流传热设置，因为fluent会根据流体温度以及壁面温度，利用能量守恒，自动计算内壁流体与壁面的对流换热情况。
（2）流固耦合传热问题。
在建模的时候你应该定义两个区域，流体区域和固体区域，并且在切割区域的时候，你应该选中connect，如下图所示边界条件设置：交界面为wall。
在导入fluent以后，fluent就会自动生成wall-shadow。
这样在流固交界面上就生成了一对耦合的面，如下图所示，。
2，耦合传热设置问题（1）首先就是求解器的设置问题，应该选择耦合求解器，虽然计算速度会慢一些，但是这更符合实际情况，更容易收敛，误差更小。
如果是非稳态过程还应选择unsteady。
如下图所示（2）交界面设置问题，这个是关键。
不用过多的设置只需要选择coupled。
这样fluent就会自动计算耦合面的传热问题。
如下图所示（3）当然还要选择能量方程。
其他诸如湍流模型、材料设置、进出口条件等等，需要你根据实际情况设定，这里不再雷述。
