液压泵的选用

排量V
排量是泵主轴每转一周所排出液体体积的理论值，如泵排 量固定，则为定量泵；排量可变则为变量泵。一般定量泵因密 封性较好，泄漏小，在高压时效率较高。 排量与流量的关系: q为泵单位时间内排出的液体体积（L/min），有理论流量 q th和实际流量q ac两种。
即: q= V n

容积效率和机械效率

流量 液体在通道中流动时，垂直于液体流动方向的通 道截面称为通流截面。单位时间内流过某通流截面的液体 体积称为流量，用符号q表示。

例 如图所示串联油缸，q = 120L/min，d1=100mm， D1=150mm，d2=150mm。求二缸运动速度v1和v2。另外，q1、 q2、q3是否相等？
（2）、液压泵与电动机参数的选用
①、选择液压泵的原则 是否要求变量：径向柱塞泵、轴向柱塞泵、单作用叶 片泵是变量泵。 工作压力：柱塞泵压力31.5MPa；叶片泵压力6.3MPa, 高压化以后可达16MPa；齿轮泵压力2.5MPa，高压化以后 可达21MPa。 工作环境：齿轮泵的抗污染能力最好。 噪声指标：低噪声泵有内啮合齿轮泵、双作用叶片泵 和螺杆泵，双作用叶片泵和螺杆泵的瞬时流量均匀。 效率：轴向柱塞泵的总效率最高；同一结构的泵，排 量大的泵总效率高；同一排量的泵在额定工况下总效率最 高。
三、课题任务实施过程
1、资讯

任务二.doc
2、决策
1）、相关知识介绍 2）、小组讨论分析

3、计划 4、实施 5、检查 6、评估

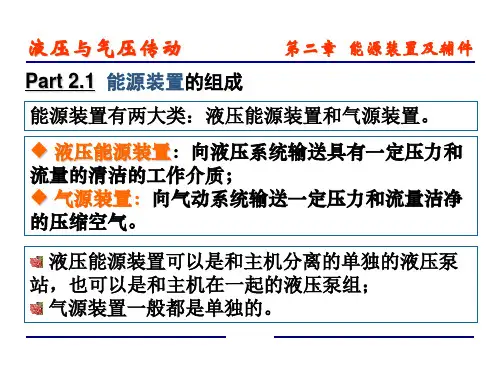

（1）﹑液压泵的性能参数
综合上面分析，可知液压传动系统中某处油液的压力是 由于受到各种形式负载的挤压而产生的，压力的大小决定于 负载，并随负载变化而变化。当某处有几个负载并联时，压 力的大ቤተ መጻሕፍቲ ባይዱ取决于克服负载的各个压力值中的最小值。应特别 注意的是压力建立的过程是从无到有、从小到大迅速进行的。 压力 ①工作压力：液压泵实际工作时的输出压力称为工作压力。 工作压力取决于外负载的大小和排油管路上的压力损失，而 与液压泵的流量无关。 ②额定压力：液压泵在正常工作条件下，按试验标准规定 连续运转的最高压力称为液压泵的额定压力。
泵的总效率、功率

已知：活塞向右运动的速度v = 0.04m /s，外 界负载F= 9720N，活塞有效工作面积A = 0.008m2， K漏 = 1.1，K压 = 1.3，选用定量液压泵的额定压 力为2.5×106Pa，额定流量为4.17×10-4m3 / s。 试问此泵是否适用？如果泵的总效率为0.8，驱动 定量液压泵的电动机功率应为多少？
计算举例：例2－2 已知某液压系统如图2－12所示，工作时， 活塞上所受的外载荷为F=9720N，活塞有效工作面积A＝0.008m2， 活塞运动速度v=0.04m/s。.问应选择额定压力和额定流量为多 少的液压泵？驱动它的电机功率应为多少?
例2－3如图2－12所示的液压系统，巳知负载F=30000N， 活塞有效面积A=0.01m2，空载时的快速前进的速度为0.05 m/s，负载工作时的前选速度为0.025 m/s，选取k压＝1.5， k流＝1.3 ， ＝0.75 ，.试从下列已知泵中选择一台合适 的泵，并计算其相应的电动机功率。已知泵如下： YB32型叶片泵，Q额＝32L/min，p额＝63kgf/cm2 YB40型叶片泵，Q额.＝40 L/min，p额＝63kgf/cm2 YB-50型叶片泵，Q额.＝50 L/min，p额＝63 kgf/cm2
液压泵的选用
张秋容
一、教学目标
1、能力目标 能为简单液压系统选用合适的液压泵及 驱动电机。 2、知识目标 了解液压泵的性能参数，掌握液压泵 及其驱动电机的选用原则。
二、任务过程分析
1、资讯：学生通过任务书了解本课题任务要求，为组合钻床动 力滑台液压系统选用液压泵及驱动电机。 2、决策：教师提供线索，小组讨论分析，确定选用液压泵及其 驱动电机需完成系统执行元件的最高工作压力及最大流量的计算。 3、计划：对任务书进行分析，确定压力及流量的计算方法。 4、实施：学生根据计算压力及流量的过程进行计算，并根据计 算结果查询相关表格选择液压泵和电机的型号规格。出现问题共 同分析，进行计划调整，遇到无法解决的问题请向老师请教。 5、检查：各小组检查本组计算结果，自查无误后将结果报告老 师。 6、评价：各小组自述本组任务完成过程及方法，其他同学及老 师给予评价或修改意见。
②液压泵大小的选用



液压泵的选择，通常是先根据对液压泵的性能要求来选 定液压泵的型式，再根据液压泵所应保证的压力和流量来确 定它的具体规格。 液压泵的输出流量取决于系统所需最大流量及泄漏量， 即 Q泵≥K流.×Q缸 式中： Q泵—液压泵所需输出的流量，m3/min。 K流—系统 的泄漏系数，取1.1~1.3 ；Q缸一液压缸所需提供的最大流 量，m3/min。 若为多液压缸同时动作，Q缸应为同时动作的几个液压缸所 需的最大流量之和。 在P泵、Q泵求出以后，就可具体选择液压泵的规格， 选择时应使实际选用泵的额定压力大于所求出的P泵值，通 常可放大25%。泵的额定流量略大于或等于所求出的Q缸值即 可。
③、电动机参数的选择 驱动液压泵所需的电动机功率可按下式确定： 式中：PM－电动机所需的功率，kw p泵－泵所需的最大工作压力，Pa, Q泵－泵所需输出的最大流量，m3/min η － 泵的总效率。 各种泵的总效率大致为：齿轮泵0.6 ~ 0.7，叶片泵0.6~ 0.75；柱塞泵0.8 ~0.85。
