更换法兰阀门

项目二：更换法兰阀门

（一）考核内容

考核选手在更换法兰阀门过程中，工、用、量具使用；垫片制作水平；阀门安装质量和操作熟练程度。

（二）考试方式及时间

考试方式：现场操作。

考核时间：15min。

（三）基本要求

1、测量准确。

2、制作合格的法兰垫片。

3、正确更换法兰阀门后。

4、试压达到不渗不漏。

（四）工具准备

1、材料准备（单工位）

22、工具准备（单工位）

（五）配分和评分标准

更换法兰阀门配分和评分标准

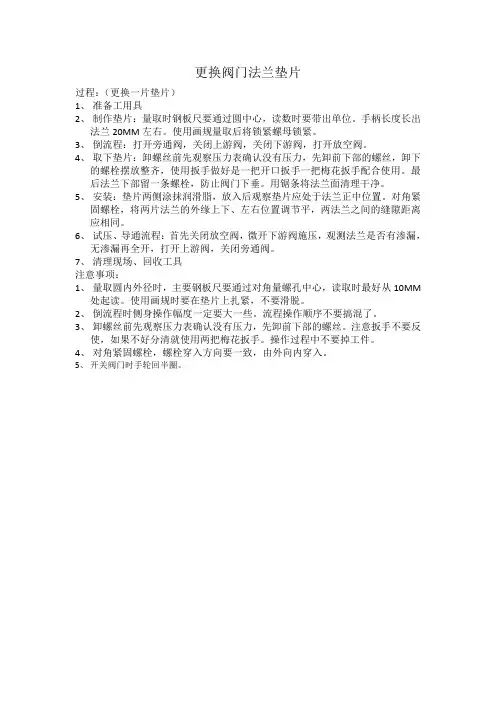

更换法兰阀门操作详细说明

（1）准备工作：

时间：操作时间25秒，完成时间25秒。

要求：1、观察工具摆放位置（必须认真记住工具摆放位置）

工具准备如下：活动扳手（250、300mm）各一把、螺丝刀（200mm ×6）一把、刮刀（300mm）一把、撬杠（500mm）一个、划规（200mm）一把、钢板尺（300mm）一把、F型扳手（500mm）一把、剪刀一把、润滑脂一盒、标准石棉垫片两个、制作石棉垫一个、棉纱若干、阀门（DN50，J41H-16）一个。

更换阀门工具材料摆放图

规格:1500×900

2、注意检查工具：水桶内有无水，活动扳手好坏及是否灵活好用，剪刀及划规灵活情况，阀门是否灵活好用，垫子及垫片摆放位置。

3、先将安全帽和手套戴好，必须站在报告位上举手示意裁判发出指令后方可操作。

4、工具摆放在操作垫上的两侧（水桶摆放在放空阀门处；其它工具用托盘摆放在另一侧；阀门摆放在托盘旁边），工具摆放整齐，不能丢落工具。

特别提醒：准备工具时禁止踩踏工具垫。

（2）制作垫片：（每天交垫子10个，每个选手每剪一个垫子时请认真计好时间）

时间：操作时间1分45秒，完成时间2分10秒。

要求：划规划垫子时间为30秒，用剪刀剪垫子时间为1分15秒；

划规使用规范，垫片制作光滑、不能出现内外径和手柄超范围扣分项。

（3）倒流程：

时间：操作时间1分，完成时间3分10秒。

要求：倒流程顺序正确（连通阀门→进口阀门<挂签>→出口阀门<挂签>→放空阀门），流程倒完后压力表必须归零，进出口阀门必须挂签，所有阀门必须开关到头（包括放空阀门），F 型扳手摆放在出口阀门底下的工具垫上，不允许出现掉件现象和F 型扳手使用错误。（倒流程操作顺序如下图）

特别提醒：放空时污水桶必须放在放空阀下面，倒流程时注意双脚不要踩踏管线（包括脚碰管线）。 （4）拆旧阀门：

时间：操作时间1分50秒，完成时间5分钟。

要求：拆卸螺丝时，应先拆熟悉的那一侧，再拆另一侧，拆卸螺丝应先从阀门底下远离自已的螺丝，注意扳手的使用方向不能反打，卸拆过程中不能碰阀门，注意撬杠使用。

特别提醒：拆卸完第一面使用撬杠放空时污水桶必须在其下面，污水桶使用完毕后再放至放空阀下面。 （5）清理密封面：

时间：操作时间30秒，完成时间5分30秒。

要求：刮刀必须双手端平使用，

彻底清理新阀门及管线端面左右

侧的4个端面和4条水纹线，并将4个端面用毛巾擦拭干净。（6）安装新阀门：

时间：操作时间3分40秒，完成时间9分10秒。

要求：操作顺序（两边各穿上三条螺栓→带好螺母→给垫子均匀涂抹黄油（垫子要一个一个涂抹黄油）→加入垫子→两边带上第四条螺栓→稍微上紧→校正两侧垫子→上紧两侧螺母），严禁出现活动扳手使用错误现象发生，黄油涂抹一定要均匀（用灰刀将黄油涂抹均匀），垫子对中误差保证在±2mm以内（只检查最正的两个端面），注意根据操作时间控制校对垫子的时间，垫子加完后，用手先将螺丝上紧，扳手行程、力臂尽量长些，要对角均匀紧固螺丝，避免反打和敲击扳手。

特别提醒：根据操作时间确保整个操作按时完成，垫子对中要尽量快些（垫子对中时间为1分钟），尽量保证在8分30秒左右开始紧固螺丝，才能保证整个操作顺利完成。

（7）倒流程试压：

时间：操作时间1分钟，完成时间10分10秒。

要求：倒流程顺序正确（新更换阀门→放空阀门→出口阀门<缓慢打开2~3扣观察压力，摘牌>→进口阀门<摘牌>→观察不渗不漏→连通阀门），操作过程当中必须取下进出口阀门挂签，关阀门必须用F型扳手带紧，开阀门必须回半圈，F型扳手使用一定要规范操作（特别要注意要先打开“F”型扳手一侧的阀门）。

特别提醒：根据操作时间确保整个流程必须倒完，不能出错，这样才能保证最后得分不低于80分，如果倒不完流程那么最高得分不会超过70分。

应急处理：如果操作过程中出现刺漏问题，绝不允许随意整改，因为整改刺漏还要进行倒回原流程并开放空进行放压处理，否则按带压进行操作扣20分，还可能造成整个操作过程超时，倒不完流程余下步骤不得分，最多扣30分。

（8）收拾工具：

时间：操作时间50秒，完成时间11分钟。

要求：快速将工具摆放在工具垫规定位置内，在时间允许的情况下将扳手合口，逐件擦拭干净，如果时间有限可将工具快速摆放后，不要有压件现象即可，收拾工具不能丢落工具（包括手套和安全帽），垃圾清理必须彻底，工具摆放必须整齐规范，操作完毕后必须站在报告位上举手示意操作完毕。

（9）友情提示：

各位参赛选手进入考场时进行必要的工具检查和流程检查，是对自己心理状态进行调整，平静内心心情，减少紧张压力，达到最佳考试状态，以此来尽快适应考场。
