风电场风力发电机主要技术参数
W2000风电发电机组技术参数和服务能力介绍(2010.03)
可以根据项目现场的风资源情况，依据可抗 50 年一遇极限风速 59.5m/s 设 计。可以避免和克服当地所出现台风对风力发电机组的影响。一方面提高了 W2000C-93 风力发电机组的适用性，一方面也大大降低了风电场建设的风险。
1.2.3 预防雷击的保护措施
由于在风场的地面雷击密度高，而且风机也较高，因此雷电保护系统（LPS） 等级为 0/1。
W2000 风力发电机组 产品技术及服务能力介绍
二〇一九年十二月
W2000 风力发电机组产品技术及服务能力介绍
目录
一、产品说明................................................................. 1 1. W2000 风力发电机组特性说明 ............................................ 1 2. W2000 风力发电机组描述 ................................................ 5 3. W2000 风力发电机组 SCADA 系统 ......................................... 14 4. W2000 风力发电机组整体技术参数 ....................................... 27 5. W2000 风力发电机组主要材料表 ......................................... 31 6. W2000 风力发电机组振动设计标准 ....................................... 31 7. W2000 风力发电机组标准功率及推力系数曲线 ............................. 32 8. W2000 风力发电机组不同轮毂中心高度塔架和基础数据 ..................... 34 9. W2000 风力发电机组箱变技术规范 ....................................... 36 10. W2000 风力发电机组低电压穿越功能 .................................... 38 11. W2000 风力发电机组结构图 ............................................ 42 12. W2000 风力发电机组认证文件 .......................................... 46
风电机组整机基础知识
空气密度按照标准空气密度(1.225kg/m3)计算功率曲线如下。
5.风力发电机的主要种类
竖轴式
横轴式
横轴风力发电机和竖轴风力发电机根据叶片固定轴的方位， 风力发电机可以分为横轴和竖轴两类。竖轴式风电机工作时转轴 方向与风向一致，横轴式风电机转轴方向与风向成直角。 横轴式风电机通常需要不停地变向以保持与风向一致。而 竖轴式风电机则不必如此，因为它可以收集不同来向的风能。 横轴式风电机在世界上占主流位置。 逆风风力发电机和顺风风力发电机 逆风风电机是一种风轮面向来风的横轴式风电机。而对於顺 风风电机，来风是从风轮的背後吹来。大多数的风力发电机是逆 风式的。 单叶片、双叶片和三叶片风力发电机 叶片的数目由很多因素决定，其中包括空气动力效率、复杂 度、成本、噪音、美 学要求等等。大型风力发电机可由1、2或 者3片叶片构成。叶片较少的风力发 电机通常需要更高的转速以 提取风中的能量，因此噪音比较大 。而如果叶片 太多，它们之 间会相互作用而降低系统效率。目前3叶片风电机是主流。从美 学角度上看，3叶片的风电机看上去较为平衡和美观。
抗拉强度：
当钢材屈服到一定程度后，由于内部晶粒重新 排列，其抵抗变形能力又重新提高，此时变形 虽然发展很快，但却只能随着应力的提高而提 高，直至应力达最大值。此后，钢材抵抗变形 的能力明显降低，并在最薄弱处发生较大的塑 性变形，此处试件截面迅速缩小，出现颈缩现 象，直至断裂破坏。钢材受拉断裂前的最大应 力值（b点对应值）称为强度极限或抗拉强度。
齿轮箱的重量约占机舱重量的1/2。 减振元件增加在齿轮箱与主机架之间。
5.润滑冷却系统
对齿轮和轴承的保护作用： • 减小摩擦和磨损，具有更高 的承载能力，防止胶合。 • 吸收冲击和振动。 • 防止疲劳点蚀。 • 冷却、防锈、抗腐蚀。
风电场主要设备介绍及其基本理论
风电场主要设备介绍及其基本理论1 风力发电机的类型风力发电机多种多样，归纳起来可分为两类：①水平轴风力发电机，风轮的旋转轴与风向平行；②垂直轴风力发电机，风轮的旋转轴垂直于地面或者气流方向。
1.1水平轴风力发电机水平轴风力发电机可分为升力型和阻力型两类。
升力型风力发电机旋转速度快，阻力型旋转速度慢。
对于风力发电，多采用升力型水平轴风力发电机。
大多数水平轴风力发电机具有对风装置，能随风向改变而转动。
对于小型风力发电机，这种对风装置采用尾舵，而对于大型的风力发电机，则利用风向传感元件以及伺服电机组成的传动机构。
风力机的风轮在塔架前面的称为上风向风力机，风轮在塔架后面的则称为下风向风机。
水平轴风力发电机的式样很多，有的具有反转叶片的风轮，有的在一个塔架上安装多个风轮，以便在输出功率一定的条件下减少塔架的成本，还有的水平轴风力发电机在风轮周围产生漩涡，集中气流，增加气流速度。
1.2垂直轴风力发电机垂直轴风力发电机在风向改变的时候无需对风，在这点上相对于水平轴风力发电机是一大优势，它不仅结构设计简化，而且也减少了风轮对风时的陀螺力。
利用阻力旋转的垂直轴风力发电机有几种类型，其中有纯阻力装置的风轮；S型风车，具有部分升力，但主要还是阻力装置。
这些装置有较大的启动力矩，但尖速比低，在风轮尺寸、重量和成本一定的情况下，提供的功率输出低。
达里厄式风轮是法国G.J.M达里厄于19世纪30年代发明的。
在20世纪70年代，加拿大国家科学研究院对此进行了大量的研究，现在是水平轴风力发电机的主要竞争者。
达里厄式风轮是一种升力装置，弯曲叶片的剖面是翼型，它的启动力矩低，但尖速比可以很高，对于给定的风轮重量和成本，有较高的功率输出。
现在有多种达里厄式风力发电机，如Φ型，Δ型，Y型和H型等。
这些风轮可以设计成单叶片，双叶片，三叶片或者多叶片。
其他形式的垂直轴风力发电机有马格努斯效应风轮，它由自旋的圆柱体组成，当它在气流中工作时，产生的移动力是由于马格努斯效应引起的，其大小与风速成正比。
风力发电机基础知识-kong
润滑系统
变桨系统 偏航系统 发电机轴承 主轴轴承
变浆润滑系统
润滑部 位
油脂
加油周期
加入量
加油方 式
备注
轴承
Shell Rhodina
BBZ
连续运转 4400小时 ,或每年
风力发电机
—— 刹车系统
刹车系统
刹车系统
偏航刹车及高速轴刹车均为液压刹车， 其压力由液压站提供。
塔筒规格
机舱罩主视图
机舱罩俯视图
风力发电机组的主要组成部分
制动器 ：制动器是使风力发电机停止转动的装置，也 称刹车。 发电机 ：发电机是风力发电机组中最关键的部件，是 将风能最终转变成电能的设备。发电机的性能好坏直 接影响整机效率和可靠性。风力发电机上常用的发电 机有以下几种： ① 直流发电机，常用在微、小型风力发电机上。 ② 永磁发电机，常用在小型风力发电机上。 ③ 同步或异步交流发电机 塔架 ：塔架是支撑风力发电机的支架。塔架有型钢架 结构的，有圆锥型钢管和钢筋混凝土的等三种形式。
提供国民经济发展所需的能源 减少温室气体排放 减少二氧化硫排放 提高能源利用效率，减轻社会负担 增加就业机会
风电发展历史
二十世纪初。丹麦的工程师根据飞机螺旋桨的原理，就制造 出了小型风力发电机组。之后、瑞典、苏联和美国也相继成 功地研制了一些小型风力发电装置。 中国利用风能发电，始于二十世纪七十年代。当时以微小型 风力发电机组为主，单机容量在50～500W不等，主要用于满 足内蒙、青海等省区牧民的汲水、照明需求。直到二十世纪 八十年代，才开始研制“中、大型”风力发电机组。 1996年，中国实施“乘风计划”，先后在新疆、内蒙、广东、 山东、辽宁、福建、浙江、河北等省区建设了19个风电场。
风机主要参数
一、主机概况:数据单位名称参数说明77 [m] 风轮风轮直径3 [-] 叶片数目80 [m] 轮毂中心高78 [m]63 塔高3.7 [deg] 叶片安装角桨叶和变距之间的参考线相对于风轴回转平面的角0 [deg] 叶片回转锥角叶片回转锥角4 [deg] 仰角主轴和水平面的夹角3668 [m] 风轮中心到塔心的距离凤轮回转中心和塔筒中心线的水平距离0 [m] 侧偏移(主轴到塔心) 主轴和塔轴的水平偏差Clockwise [-] 风轮自转方向(顺时针/逆时针) 当从上风向向风机看时,风机顺时针或逆时针转12000 [kg] 轮毂轮毂质量不含桨叶0.05 [m] 轮毂重心从主轴和叶片轴的交点到轮毂质量中心的距离14600 [kgm2] 轮毂转动惯量(x轴)16640 [kgm2] 轮毂转动惯量(y轴)16640 [kgm2] 轮毂转动惯量(z轴)0.90 [m] 叶根半径螺孔中心圆半径2.692 [m] 回转直径(球径) 回转直径(球径)top:φ2556*12bottom:φ4113*28 塔架在一些截面的几何尺寸78 [m] 高[kg/m] 单位长度质量[m] 直径[Nm] 抗弯刚度[mm] 壁厚7800 [kg/m] 密度2.06e11 [N/m] 杨氏模量[Hz] 塔架一阶频率(弯曲下风向纵向)[Hz] 塔架一阶频率(横向)[-] 空气动力拖动系数[-] 流体动力拖动系数(海上适用)[-] 流体动力惯量系数(海上适用)[m] 理论平均水深(海上适用)[N/m] 基础平移刚度水平[kg] 基础质量[Nm/rad] 回转刚度绕水平轴[kgm2] 基础转动惯量绕水平轴3.5 [m] 机舱宽不含风轮和轮毂8.44 [m] 机舱长3.4 [m] 机舱高2.57 [m] 机舱前端到塔中心的距离[-] 机舱拖动系数50000 [kg] 机舱质量[m] 机舱重心到塔轴线的侧向距离[m] 质量中心相对于塔顶的高度1.1 [m] 从塔轴线到机舱质量中心的前向距离220000 [kgm2] 塔架轴线惯量[kgm2] 机舱惯量(x轴)[kgm2] 机舱惯量(y轴)100 [-] 动力系增速比97.5 [kgm2] 电机转动惯量At high speed shaft [-] 闸位置在高速轴或低速轴(1234)[Nm/rad] 低速轴转动刚度[Nms/rad] 低速轴阻尼[Nm/rad] 高速轴转动刚度[Nms/rad] 高速轴阻尼0.95(efficiency) % 机械传动损失[Nm/rad] 底盘相对于风轮轴的旋转刚度例如柔性驱动拖底盘(见图)[Nms/rad] 底盘相对于风轮轴旋转阻尼[kgm] 底盘及其部件的惯性矩[Nm/rad] 增速箱相对于风轮轴的转动刚度[Nms/rad] 增速箱相对于风轮轴的转动阻尼6318 [kgm2] 增速箱转动惯量[s] 电功率时间常数对于变速发电机13500 [kNm] 发电机的最大扭矩,例如短路转矩常数或方程0.97 [%]or[kw] 电机损失(效率)[Nm] 主轴最大制动扭矩转子闸[s] 主轴刹车时间[rpm] 制动装置在开始停车时的风轮转速Attached 1 [rpm],[kNm] 在额定值内的转矩-速度曲线,发电机转速对发电机扭矩发电机扭矩来源于发电机速度(独立与时间)1100 [Nm] 最低发电机速度发电机在线时的速度1800 [rpm] 额定发电机速度电控安装点8208 [Nm] 额定发电机转矩需要的转矩控制的时间表的附加信息0 [deg] 最小桨角发电时的变距要求变距系统90 [deg] 最大桨角发电时的变距要求90 [deg] 变桨位置底限(硬件) 通过开关或其他硬件-2º [deg] 变桨位置上限(硬件) 通过开关或其他硬件12º [deg]/s 变距比率限制需要变距控制的时间表的附加信息0.5 [deg/s] 偏航系统偏航速度偏航系统360 [kNm] 偏航驱动最大力矩5400 [Nm/rad] 偏航轴承最大旋转刚度偏航轴承最大倾覆力矩1100 [Nms/rad] 偏航轴承最大旋转阻尼222480 [Nm] 机械偏航制动力矩±15º偏航策略风机启动、停止、紧停策略过速、风向、解缆策略功率曲线控制策略3 m/s 切入风速21 m/s 切出风速12 m/s 额定风速18 rpm 转子额定转速20 rpm 转子极限转速1.5MW双馈异步风力发电机的主要技术参数1、发电机型号:YRKFF500-4 1500Kw 690v2、额定输出;右1800r/min时1500kw3、转速范围:1100—2000r/min4、电网电压:3AC 690V 50Hz cosφ＝1.05、发电机满载运行时额定效率:η≥97%6、发电机自身转动惯量:约97.5Kg.m安装方式MB3 冷却方式:IC616 防护等级IP54绝缘等级:H级温升F级(考核)旋转方向:顺时针(从轴伸瑞看)绕组连接方式:定子△,转子Y.转子绕组开路电压:2090VCPC 77s/1.5MW是并网型风电机组,由塔底控制柜引出的连接电力电缆(用户采购)通过容量为1.6MV A 35kV/690V或10kV/690V升压变压器(设备最高电压40.5kV,由用户选购)与中压电网连接,以10kV或35kV汇流线路集电,接入风电场升压站10kV或35kV母线,经二次升压后并入主电网.推荐接线方案为一机一变单元接线方式.对电网的要求:电网电压10~35kV,电压偏差±5%;电压闪变波动≥85%tev<0.1秒;周波50Hz+1Hz/-3Hz;电网失压的情况在整个风力机使用寿命期间最多允许平均每月发生一次.。

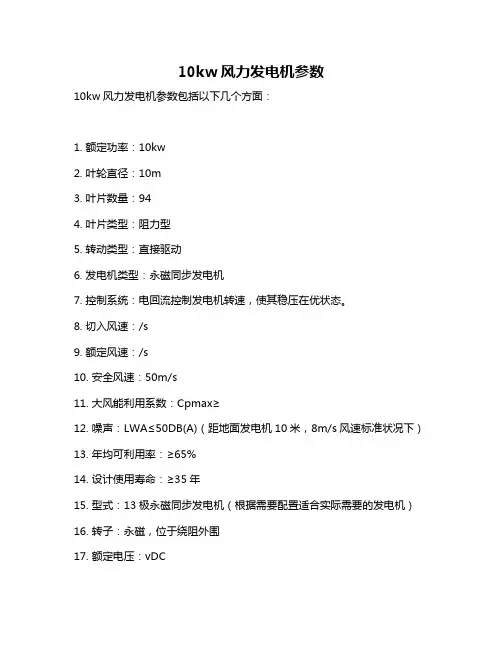

10kw风力发电机参数
10kw风力发电机参数
10kw风力发电机参数包括以下几个方面：
1. 额定功率：10kw
2. 叶轮直径：10m
3. 叶片数量：94
4. 叶片类型：阻力型
5. 转动类型：直接驱动
6. 发电机类型：永磁同步发电机
7. 控制系统：电回流控制发电机转速，使其稳压在优状态。
8. 切入风速：/s
9. 额定风速：/s
10. 安全风速：50m/s
11. 大风能利用系数：Cpmax≥
12. 噪声：LWA≤50DB(A)（距地面发电机10米，8m/s风速标准状况下）
13. 年均可利用率：≥65%
14. 设计使用寿命：≥35年
15. 型式：13极永磁同步发电机（根据需要配置适合实际需要的发电机）
16. 转子：永磁，位于绕阻外围
17. 额定电压：vDC
18. 转速范围：3-8rpm
19. 绝缘等级：F
20. 防护等级：IP54
21. 发电机外径：630mm（1310mm根据实际安装环境具体配置）以上是关于10kw风力发电机参数的相关信息，希望能对您有所帮助！。
风力发电机组运行规程
岭门风电场运行检修规程风力发电机组运行规程版本：编制：校对：审核：批准：目录前言本规程给出了对风力发电机组（以下简称风电机组）设备和使用人员的要求,规定了正常运行、维护的内容和方法以及故障的处理的原则与方法。
一、范围本规程适用于并网风力发电机组成的总容量在4.95万千万时及以上的、单机容量为1500KW变桨距水平轴风电机组组成的风力发电场。
二、引用标准2.1 《风力发电场运行规程》2.2 《风力发电机组电气系统》2.3 《明阳机组运行状态及故障代码手册-中文版v2.0》2.4 《电力工业安全知识》三、对设备的基本介绍3.1风力发电机组参数3.2 对风力发电机组的要求风电机组及其附属设备均应具有金属名牌，上面应标有名称和编号，并标示在明显位置。
3.3塔架和机舱塔架应设攀登设施，中间应设休息台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内应有消防措施、消音设施，并应具有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱应满足防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和筒式塔架应有防小动物进入的措施。
3.4风轮风力发电机组的叶轮是将风能转化成动能的主要部件，是风机最重要的部件，叶轮效率和性能的好坏与整机的性能有直接的关系。
明阳风电MY1.5风力发电机组的叶轮由三个叶片和一个轮毂组成。
轮毂与叶片之间采用刚性连接。
风机的三个叶尖都能自动变桨，风机就能安全停止，因而风机的空气制动刹车是整个风力机组中最可靠的保护装置。
叶片采用玻璃钢增强树酯制成。
风轮应具有防沙尘暴、盐雾腐蚀的能力，并具有防雷措施。
3.5电机明阳风电MY1.5风力发电机组采用双馈式异步感应发电机。
MY1.5风力发电机参数额定功率： 1550KW冷却方式：空冷却发电机类型：双馈异步电机发电机额定电压： 690V保护等级： IP54转速范围： 1000～2016rpm绝缘等级： F级功率因数： -0.90^+0.903.6变频器明阳MY1.5风力发电机组采用双馈式风冷变频器，变频器位于塔筒下方平台，由三个柜子组成。
风力发电技术规范
第三章 风力机的基本理论与结构
第二节风力机的结构组成
(3) 变桨距调速
采用桨距控制除可控制转速外,还
可减小转子和驱动链中各部件的 压力, 并允许风力机在很大的风 速下运行, 因而应用相当广泛。
1）液压机构来控制叶片的桨距
在大型风力机中, 常采用电子控
制的液压机构来控制叶片的桨距 。例如,美国MOD20 型风力发电 机利用两个装在轮毂上的液压调 节器来控制转动主齿轮,带动叶片 根部的斜齿轮来进行桨距调节;
尖形成的圆的面积，根据贝茨理论，风轮从风中获取 的功率为
1 3 P SCP 2
（2）轮毂高度
（3）叶尖速比 （4）叶片数
（5）实度 风力机叶片的总面积与风通过风轮的面积
（风轮扫掠面积）之比称为实度比（容积比），是风 力机的一个参考数据。
4．额定风速、切入风速和切出风速
当风轮超速时从而产生空气阻力对风轮起制动作用叶尖的旋转可利用螺旋槽和弹簧机构来完成第三章风力机的基本理论与结构可减小转子和驱动链中各部件的压力并允许风力机在很大的风速下运行常采用电子控制的液压机构来控制叶片的桨距
第3章 风力发电机
风力发电技术
书名：风力发电技术
书号：978-7-111-
47413-5 作者：侯雪 张润华 出版社：机械工业出版 社
垂直轴风力发电机的特点 1）安全性。2）噪音。3）抗风能力。4）回转半径。 5）发电曲线特性。6）利用风速范围。 7）刹车装置。8）运行维护。
3．垂直轴风力发电机的分类
1．升力型垂直轴风力机
（1）达里厄风力机 （2）叶片可摆动的垂直轴风力机
2．阻力型垂直轴风力机
(1)屏障平板式风力机
5兆瓦风机参数
5兆瓦风机参数
以下是5兆瓦风力发电机组的常见参数：
切入风速：风力发电机开始产生电能的最小风速，通常在3\~4米/秒之间。
额定风速：风力发电机的输出功率达到额定功率的风速，通常在11\~16
米/秒之间。
切出风速：风力发电机停止发电而转动的最高风速，通常在25\~35米/秒
之间。
轮毂高度：风力发电机旋转轴中心与地面之间的垂直距离，通常在
80\~120米之间。
叶片直径：风力发电机旋转叶片的总长度，通常在120\~140米之间。
旋转速度：风力发电机转子转动的速度，通常在10\~20转/分钟之间。
发电机额定功率：风力发电机在额定风速下所能输出的最大功率，通常在5000千瓦左右。
发电机效率：风力发电机将风能转换为电能的效率，通常在90%左右。
请注意，不同型号的风力发电机具体参数可能会有所不同，但一般都是在以上范围内。
通过对这些参数的了解，可以更好地了解风力发电机的技术和性能表现，为人们在选择和使用风力发电机时提供帮助。
1.5MW风力发电机培训稿
1.5MW风力发电机培训稿培训稿一、发电机主要参数1、型号：dfwg1500/4skyfkk1500/4双馈异步发电机。
2、额定功率：1550kw(定子为1320kw、转子为230kw)。
3.额定电压：690V。
4.定子额定电流：1105a，转子：386a5，额定转矩：8.47knm 6。
最大扭矩：14.2knm7、额定转速：1750r/min、转速范围：1000~2021r/min、最高转速：2050r/min、转向：从轴伸端看国电的为逆时针转动、东汽、华创的为顺时,不能反转。
8、接线方式：y9、极数：410.绝缘等级：H11，防护等级：IP54（集电环：IP23）12，冷却方式：空对空冷却13，安装方式：IMB3（水平安装）II。
结构上面：冷却器。
下面：底座（定子）：铁芯、线圈、接线盒——定子、转子、辅助设备、涡流风扇、风道、刷架等。
转子：转轴、铁芯、线圈、风扇、滑环、编码器等。
自动润滑泵（国电没）避雷器（国电没）三、轴承skf6330m/c3hvl2071（深沟球轴承）2071绝缘1。
补充油脂。
a、牌号：mobilithshc100（国电、明阳等），壳牌（东汽、三一等）油脂不可以变黑，不能变硬，不能被污染。
b、周期：运行1000小时。
（装有自动润滑泵的为3000小时、200g）c、油量：前后各120克。
d、后润滑脂喷嘴不得脱落。
如果它落在滑环上，会使进料环发出乌鸦声，所以一定要把它取出来以拆除碳粉收集盒软连接，手伸入此囗把油嘴弄出）。
f、最好以非常低的速度加注（松开制动器，让叶片驱动发电机缓慢旋转）。
注：轴承温度可能在添加润滑脂后立即升高，但在运行数小时后会下降。
2、故障的判断。
轴承损伤时一般有如下征兆：a、温度升高。
b、振动大。
c、有异响（轴承异响样本要反复听，直到能清晰的分辨出为止）,发电机在空载、低速、刚带负载运行时，轴承可能有异响，但加负载运行一段时间、速度提高到一定程度后，异响消失，此情况是由于轴承运行温度升高，轴承油膜建立，滚珠润滑不均匀所产生的，属于正常现象，不影响电机使用。
风力发电机组
风力发电机1）、设备概述：简介：风力发电机是将风能转换为机械功,机械功带动转子旋转，最终输出交流电的电力设备。
风力发电的原理，是利用风力带动风车叶片旋转，再透过增速机将旋转的速度提升，来促使发电机发电。
依据目前的风力发电机技术，大约是每秒三公尺的微风速度（微风的程度），便可以开始发电。
2）、设备分类：分类：风力发电机组的分类一般有3种。
（1）按风轮轴的安装型式：水平轴风力发电机组垂直轴风力发电机组（2）按叶片的数目：单片式、双片式、三片式、多片式。
（3）按风力发电机的功率：微型（额定功率50～1000W）小型（额定功率1.0～10kW）中型（额定功率10～100kW）大型（额定功率大于100kW）（4）按运行方式：独立运行、并网运行。
风力机又称为风轮，主要有水平轴风力机和垂直轴风力机。
（1）水平轴风机：a.荷兰式b .农庄式c.自行车式d.桨叶式a)c)b)d)（2）垂直轴风力机：a)b)c)a.萨窝纽斯式b.达里厄式c.旋翼式（3）、设备结构：风机的主要结构叶轮是由叶片和轮毂组成，其功能是将风能转换为机械能。
其中，叶片是风力机的关键部件之一，其主要作用是将风能转化为机械能，其良好的设计、可靠的质量和优越的性能是保证风力机正常稳定运行的决定因素。
传动系统一般包括低速轴、高速轴、增速齿轮箱、联轴节和制动器等。
齿轮箱是将风力机轴上的低速旋转输入转变为高速旋转输出，以便与发电机运转所需要的转速相匹配。
偏航系统的功能是跟踪风向变化，驱动机舱围绕塔架中心线旋转，使风轮扫掠面与风向保持垂直。
控制系统是风力机在各种自然条件与工况下正常运行的保障，包括调速、调向和安全控制。
发电机是将风轮的机械能转换为电能。
机舱由底盘和机舱罩组成，底盘上安装除了控制器以外的主要部件。
塔架支撑叶轮达到所需要的高度，它除了要承受风力机的重力外，还要承受吹向风力机和塔架的风压，以及风力机运行的动载荷。
风力发电机组中，水平轴式风力发电机组是目前技术最成熟、产量最大的形式，达98%以上；垂直轴风力发电机组因其效率低、需起动设备等技术原因应用较少，因此下面主要介绍水平轴风力发电机组的结构。
1.5MW风力发电机组简介讲解
10、机舱柜 机座设备的控制箱。 11、机舱加热器 为机舱加热
偏航的组成部件 整个偏航组件包括有偏航驱动电机、偏 航驱动齿轮箱、偏航轴承、偏航刹车盘、 偏航刹车钳、液压管路、回油管路、润滑 系统、偏航编码器等。部分部件如下图所 示：
• 3、传动轴链：主要包括主轴、齿轮箱、高 速刹车钳、浮动轴承及轴承座、止推轴承 及轴承座等。风力发电机的低速轴将转子 轴心与变速齿轮箱连接在一起。在一般的 风电机上，转子转速相当慢，大约为19至 30转每分钟。
联轴器 发电机 液压站 冷却泵 机座 偏航
1、机座：机座是风力发电整机的主要设备安 装的基础，风电机的关键设备都安装在机 座上。 ( 包括传动链（主轴、齿轮箱）、偏 航组件（偏航驱动、偏航刹车钳、偏航轴 承）、电缆线槽、发电机、联轴器、液压 站、冷却泵、滑环组件、自动润滑、吊车、 机舱柜、机舱罩、机舱加热器等。机座与 现场的塔筒连接，人员可以通过风电机塔 进入机座。机座前端是风电机转子，即转 子叶片和轴。
2、偏航装置：自然界的风，方向和速度经常变化， 为了使风力机能有效地捕捉风能，就相应设置了 对风装置以跟踪风向的变化，保证风轮基本上始 终处于迎风状况。风力发电机的偏航系统也称为 对风装置，其主要作用在于当风向变化时，能够 快速平稳地对准风向，以便风轮获得最大的风能。 另外、当风机对风相同一个方向旋转几圈之后， 向塔筒底部输送电力的线缆也会扭转，为了保护 电缆，系统会控制风机向相反的方向旋转，既解 缆。
齿轮箱可以将很低的风轮转速（ 1500 千瓦的风机通常为12-22转/分）变为很高的 发电机转速（发电机同步转速通常为 1500 转/分）。 风机是有许多转动部件的，机舱 在水平面旋转，随时偏航对准风向；风轮 沿水平轴旋转，以便产生动力扭距。对变 桨矩风机，组成风轮的叶片要围绕根部的 中心轴旋转，以便适应不同的风况而变桨 距。在停机时，叶片要顺桨，以便形成阻 尼刹车。
W2000风力发电机组介绍
主轴
材料: 42CrMo4+QT
重量: 约11.6t
SEWIND Co., Ltd.
18
3、 W2000整机简介
主轴承座
材料: EN-GJS-400-18U-LT 重量: 约2.4t
SEWIND Co., Ltd.
19
• 230 / 630 CA/W33 双列调心滚子轴承， • 转速14～16转/分，工作温度-30摄氏度到+50摄氏度， • 使用 SKF LGEP2 润滑油脂轴承内径 d =630毫米 轴承外径 D =920 毫米 轴承宽度 B =212毫米 • Grease consumption / half year =942 毫升（润滑油脂半年用量） • Grease consumption / year =1884 毫升（润滑油脂年用量）
SEWIND Co., Ltd.
20
3、 W2000整机简介
齿轮箱
额定功率: 2235kW
传动比：118
重量: 约20t
SEWIND Co., Ltd. 21
3、 W2000整机简介
发电机
额定功率: 2081kW 额定转速：1812rpm 重量: 约8t
22
SEWIND Co., Ltd.
16
3、 W2000整机简介
机舱座
长×宽×高: 约5×3.93×0.8 材料：S355J2/Q345D 重量：约3.4t
长×宽×高: 约3.5×3.93×1.67 材料：EN-GJS-400-18U-LT 重量：约11.5t
SEWIND Co., Ltd.
17
3、 W2000整机简介
W2000-93
7.0 7.5
风力发电机原理
• 定桨距风轮因失速有个过程，超过额定风 速后功率略有上升，然后又下降。如果风 速继续增加，为了保护风力发电机组的安 全，规定了允许风力发电机组正常运行的 最大风速，称为切出风速（停机风速）。 机组运行时遇到这样的大风必须停机与电 网脱开，输出功率立刻降为0，功率曲线到 此终止。
叶片锥角
攻角、浆距角和迎角
（2）额定功率
• 额定功率是与风力发电机组配套的发电机 铭牌功率，其定义式“正常工作条件下， 风力发电机组在额定风速下设计要达到的 最大连续输出功率”。风轮直径应当根据 不同的风况与额定功率匹配，以获得最大 的年发电量和最低的发电成本，配置较大 直径风轮供低风速区选用，配置较小直径 的风轮供高风速区选用.
（3）风速
• 在风力发电机组产品样本中都有一个功率 曲线图，横坐标是风速，纵坐标是机组的 输出功率。功率曲线主要分为上升和稳定 两部分，机组开始向电网输出功率时的风 速称为切入风速（起始风速），也就是能 使风轮机运转的最低风速。随着风速的增 大，输出功率上升，输出功率大约与风速 的立方成正比，达到额定功率值时的风速 称为额定风速。此后风速再增加，由于风 轮的调节，功率基本保持不变。
• 快速比风电机是指按照浮力原理作用的风 电机，并且其叶尖速比在2.5到15之间。几 乎所有的现代风电机（叶片数一到三）都 属于此类。
• 叶尖速比对风电机的建造结构和形状有很 大的影响，比如：
• 叶片转速：如果叶片长度一定，那么叶尖 速比越大，叶片的转速也就越快。只有一 个叶片的风电机，其叶尖速比很高，旋转 速度也要比三叶片的风电机快的多。需要 注意的是，风力泵的叶尖速比虽然属于慢 速比机械，但旋转速度一般都很快。原因 是其转动直径很小，最终圆周速度相对低 很多，所以属于慢速比机械。
风电厂主要指标
11
11、风电机设备可利用率
在某一期间内，除去风力发电机组因维修或故障未工作的时 数后余下的时数与这一期间内总时数的比值，用百分比表示。 公式为： 风电机设备可利用率＝［１－（Ａ－Ｂ）／（Ｔ－Ｂ）］× １００％ 其中，Ａ表示（不包括待机时间的）停机小时数； Ｂ表示非设备本身故障的停机小时数，Ｔ表示统计时段的日 历小时数。
风电厂主要指标
1
1、平均风速
在给定时间内瞬时风速的平均值：
V 1
v n
i
n
i
轮毂高度年平均风速
2
2、有效风时数
在风电机组轮毂高度处测得的风速介于切入风速与 切出风速之间的风况持续小时数的累计值：
T
U n U i
Uo
T (U n )
其中 T(Un) 为出现风速的小时数，Ui 为切入风速，Uo为切出风速
3
3、风速分布
在风电机组轮毂高度处测得的风速分布： T1m/s/Tsum＋ T2m/s/Tsum ＋…＋ Tmax m/s/Tsum＝1
4
4、平均空气密度
风电场所在处空气密度的平均值： ρ ＝Ｐ／ＲＴ（Ｋｇ／ｍ3）
其中Ｐ表示平均大气压，Ｐａ；Ｒ表示气体常数 （２８７Ｊ／Ｋｇ· Ｋ）；Ｔ表示平均气温， Ｋ［摄氏温度（℃）＋２７３．１５］
12
12、风电机设备可利用率
停机小时数Ｂ包括以下情况： 电网故障（电网参数在技术规范范围之外） 气象条件（包括风况和环境温度）超出技术规范规定的 运行范围 不可抗力 合理的例行维护时间（不超过８０小时／台年）
13
13、评估风电场指标的意义
风电场风况分析的结论 风电场可行性研究的基础 为风电场经济性评估提供依据 风电场运营状况的评估依据生活用电占全场发电量的百分比。
风力发电场生产统计指标解释
风力发电场生产统计指标解释二○一二年十二月三十日风力发电场生产统计指标解释1 风力发电场基础类指标1.1风力发电场基本情况，包括公司名称、单位编号、所属公司、所属省份、风电场所在地区分类、风场分类、额定容量、投产日期。
1.2风力发电场主要设备情况，包括设计参数、电气系统主要设计参数、风力发电机组主要设计参数、叶片、发电机、变流器、塔体等主要设计参数等。
2 风力发电场主要经济技术类指标2.1自然特性指标2.1.1平均风速在给定时间内瞬时风速的平均值。
测风高度应与风机轮毂高度相等或接近，由场内有代表性的测风塔（或若干测风塔）读取（取平均值）。
1ni iV v n =∑ ， 单位：m/s 平均风速是反映风电场风资源状况的重要数据。
2.1.2有效风时数是指在风电机组组轮毂高度（或接近）处测得的、介于切入风速与切出风速之间的风速持续小时数的累计值。
()Uo n Un Ui T T U ==∑，单位：小时其中：T 为有效风时数，()n T U 为出现n U 风速的小时数，Ui 为切入风速，Uo 为切出风速。
为了便于比较，引入有效风时率的概念，用以描述有效风出现的频度。
Kt=T/T0，T0为相应统计期的日历小时数有效风时数和有效风时率是反映风电场可利用风资源的重要数据。
2.1.3 平均空气密度风电场所在处空气密度在统计周期内的平均值。
公式为：ρ＝Ｐ／ＲＴ（k ｇ／m ３）其中：Ｐ表示当地统计周期内的平均大气压，P ａ；Ｒ表示气体常数；Ｔ表示统计周期内的平均气温。
平均空气密度反映了在相同风速下风功率密度的大小。
2.1.4平均温度平均温度是指统计周期内风机轮毂高度处环境温度的平均值，即11n i i T T n ==∑ 单位：摄氏度（oC ） 式中：T —统计周期内的风电场平均温度，o C ；n —统计周期内的记录次数；i T —统计周期内的第i 次记录的温度值，oC 。
2.1.5平均风功率密度平均风功率密度是指统计周期内风机轮毂高度处风能在单位面积上所产生的平均功率，即，单位：瓦／平方米（W/m 2）式中：D wp —统计周期内风电场平均风功率密度，W/m 2;n —统计周期内的记录次数；ρ—统计周期内的风电场平均空气密度，kg/m 3；—统计周期内的第i 次记录平均风速值的立方。
