高压旋喷桩检验批

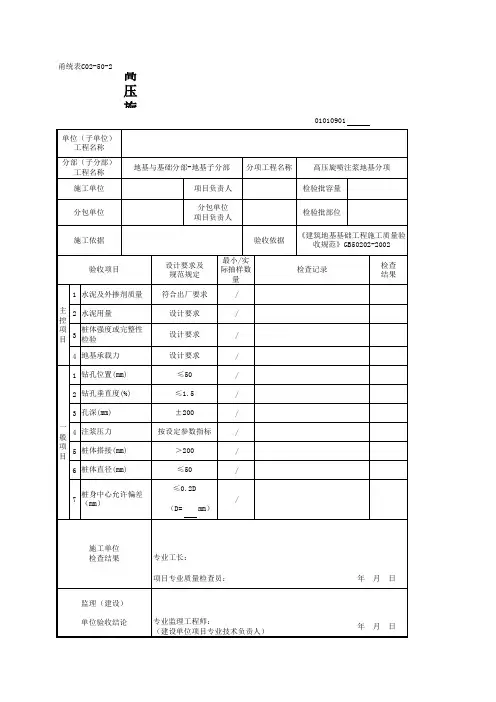

01010901_高压旋喷注浆地基检验批质量验收记录
施工依据
验收项目 1 水泥及外掺剂质量 主 2 水泥用量 控 项 桩体强度或完整性 3 目 检验 4 地基承载力 1 钻孔位置(mm) 2 钻孔垂直度(%) 3 孔深(mm) 一 4 注浆压力 般 项 5 桩体搭接(mm) 目 6 桩体直径(mm) 桩身中心允许偏差 7 （mm）
施工单位 Leabharlann 检查结果 甬统表C02-50-2
高压旋喷注浆地基检验批质量验收记录
01010901 单位（子单位） 工程名称 分部（子分部） 工程名称 施工单位 分包单位 地基与基础分部-地基子分部 项目负责人 分包单位 项目负责人 验收依据 设计要求及 规范规定 符合出厂要求 设计要求 设计要求 设计要求 ≤50 ≤1.5 ±200 按设定参数指标 ＞200 ≤50 ≤0.2D / （D= mm） 最小/实 际抽样数 量 / / / / / / / / / / 分项工程名称 高压旋喷注浆地基分项 检验批容量 检验批部位 《建筑地基基础工程施工质量验 收规范》GB50202-2002 检查记录 检查 结果
专业工长： 项目专业质量检查员： 年 月 日
监理（建设） 单位验收结论 专业监理工程师： （建设单位项目专业技术负责人） 年 月 日
高压旋喷桩报验单及检验批
高压旋喷桩报验单及检
验批
集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006 监理单位：江苏盛华工程监理咨询有限公司编号：
承包单
位： 中铁十二局集团有限公司
合同
号： GD-GC-15006
监理单
位： 江苏盛华工程监理咨询有
限公司
序号：
001
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006监理单位：江苏盛华工程监理咨询有限公司编号：
高压旋喷桩施工记录表F4.4.5
质检员：技术负责人：监理工程师：年月日常州轨道交通工程承包单位：中铁十二局集团有限公司合同号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限公司编号：
高压旋喷桩施工记录表F4.4.5
质检员：技术负责人：监理工程师：年月日
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006监理单位：江苏盛华工程监理咨询有限公司编号：
高压旋喷桩施工记录表F4.4.5
质检员：技术负责人：监理工程师：年月日。
旋喷桩检验批质量验收记录及检验规定和说明
旋喷桩检验批质量验收记录及检验规定和说明编号：单位工程名称分部工程分项工程名称验收部位施工总承包单位项目经理专业工长专业承包单位项目经理施工班长施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1水泥及外掺剂质量符合出厂要求2 水泥用量设计要求3 桩体强度或完整设计性检验要求4 桩体止水性能设计要求一般项目1 钻孔位置≤502 钻孔垂直度%≤1.53 孔深（mm） 2004 注浆压力按设计参数5 桩体搭接（mm）>2006 桩体直径（mm）≤50 7桩体中心允许偏差（mm）≤0.2D施工单位检查评定结果：质量检查员：年月日监理或建设单位验收结论：监理工程师或建设单位项目专业技负责人：年月日检验规定和说明适用范围：本表适用于高压旋喷桩工程的施工质量验收。
检验批的划分：工程桩每根；围护桩或地基加固20根划分为一个检验批。
检查数量：承载力检验，数量为总数的0.5-1%，但不应少于3处。
有单桩强度检验要求时，数量为总数的0.5-1%，但不应少于3根，桩体强度或桩体完整性抽检数量不应少于桩总数的20%，且不少于10根。
其它主控项目全数检查，一般项目抽检20%。
主控项目：必须符合验收标准规定，发现问题立即处理直至符合要求。
1.水泥及外加剂质量：水泥品种、强度等级、水灰比和外加剂的品种、掺量必须符合设计要求。
检查方法：检查水泥、外加剂出厂合格证及试验报告。
2.水泥用量：水泥用量必须通过试验配制确定，检查浆液配合比通知单。
3.桩体强度及完整性检验：施工结束后必须检验桩体强度或桩体完整性，并在施工结束后28d进行。
桩体强度或桩身完整性必须符合设计要求，无严重质量缺陷。
检测方法必须符合国家现行标准《建筑桩基检测技术规范》JGJ106-2003的有关规定。
检查方法：检查基桩检测报告。
4.桩体止水性能：必须满足设计要求。
检查方法：钻钻芯取样试验，观察。
一般项目：抽检数量应有80%合格。

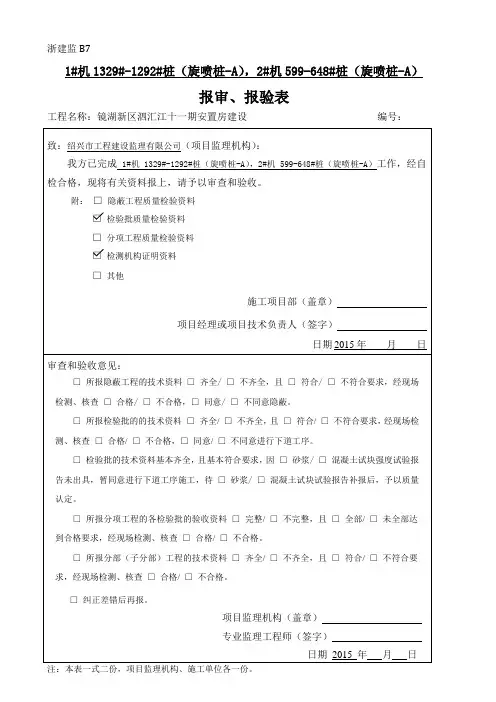

高压旋喷桩检验批1#
浙建监B71#机1329#-1292#桩（旋喷桩-A），2#机599-648#桩（旋喷桩-A）报审、报验表工程名称：镜湖新区泗汇江十一期安置房建设编号：致：绍兴市工程建设监理有限公司（项目监理机构）：我方已完成1#机1329#-1292#桩（旋喷桩-A），2#机599-648#桩（旋喷桩-A）工作，经自检合格，现将有关资料报上，请予以审查和验收。
附：□隐蔽工程质量检验资料□检验批质量检验资料□分项工程质量检验资料□检测机构证明资料□其他施工项目部（盖章）项目经理或项目技术负责人（签字）日期2015年月日审查和验收意见：□所报隐蔽工程的技术资料□齐全/ □不齐全，且□符合/ □不符合要求，经现场检测、核查□合格/ □不合格，□同意/ □不同意隐蔽。
□所报检验批的的技术资料□齐全/ □不齐全，且□符合/ □不符合要求，经现场检测、核查□合格/ □不合格，□同意/ □不同意进行下道工序。
□检验批的技术资料基本齐全，且基本符合要求，因□砂浆/ □混凝土试块强度试验报告未出具，暂同意进行下道工序施工，待□砂浆/ □混凝土试块试验报告补报后，予以质量认定。
□所报分项工程的各检验批的验收资料□完整/ □不完整，且□全部/ □未全部达到合格要求，经现场检测、核查□合格/ □不合格。
□所报分部（子分部）工程的技术资料□齐全/ □不齐全，且□符合/ □不符合要求，经现场检测、核查□合格/ □不合格。
□纠正差错后再报。
项目监理机构（盖章）专业监理工程师（签字）日期2015 年月日注：本表一式二份，项目监理机构、施工单位各一份。
高压喷射注浆地基检验批质量验收记录（GB50202-2002)表4.10.4 编号：010309□□□工程名称镜湖新区泗汇江十一期安置房建设工程分项工程名称高压喷射注浆地基项目经理张青青施工单位浙江欣业建设集团有限公司验收部位1#机1329#-1292#桩（旋喷桩-A），2#机599-648#桩（旋喷桩-A）施工执行标准名称及编号《建筑地基基础工程施工质量验收规范》GB50202-2002专业工长（施工员）周彬分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理（建设）单位验收记录检查项目质量要求主控项目1 水泥及外掺剂质量符合出厂要求符合要求2 水泥用量符合设计要求符合要求3 桩体强度或完整性检验符合设计要求符合要求4 地基承载力符合设计要求符合要求一般项目1 钻孔位置≤50mm2 钻孔垂直度≤1.5%3 孔深±200mm4 注浆压力按设定参数指标5 桩体搭接>200mm6 桩体直径≤50mm7 桩身中心允许偏差≤0.2D施工操作依据完整质量检查记录完整施工单位检查结果评定合格项目专业项目专业质量检查员：技术负责人：2015年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）2015年月日备注:D=100.。
高压旋喷桩检验批
建筑地基基础工程施工质量验收规范（GB50202-2002） 施工单位检查评定记录 符合要求 符合要求 监理单位 验收记录
各量测点偏差值
22 25 10 30 10
1.3 1.2 1.1 1.3 1.1 1.3 90 70 110 70 120 70
按设定参数指标 28 28 28 29 28 28 ≥200 ≤50
200 200 200 200 200 200 23 10 20 22 15 90 18 80
7 桩身中心允许偏差（mm） ≤0.2D 施工员 施工单位 检查评定结果 项目专职质量员： 验收意见： 监理单位 验收结论
120 80 100 80施工班Biblioteka 长方志亮年月
日
专业监理工程师：
年
月
日

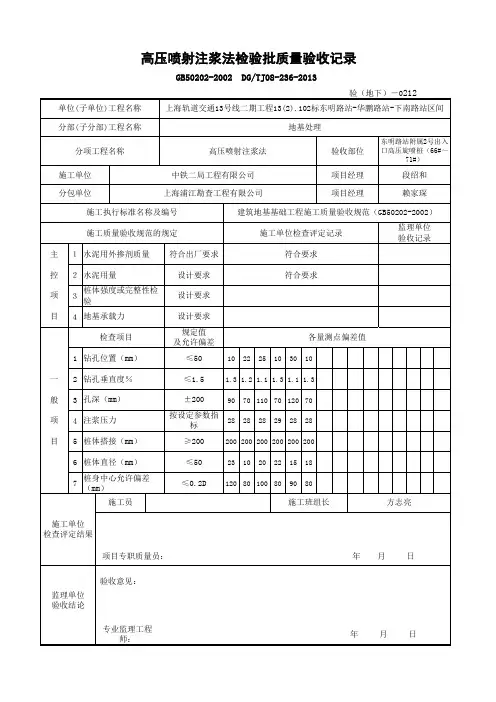

高压喷射注浆法检验批质量验收记录
GB50202-2002
单位(子单位)工程名称 分部(子分部)工程名称 分项工程名称 施工单位 分包单位 高压喷射注浆法 中铁二局工程有限公司 上海浦江勘查工程有限公司
DG/TJ08-236-2013
验（地下）－0212
上海轨道交通13号线二期工程13(2).102标东明路站-华鹏路站-下南路站区间 地基处理 验收部位 项目经理 项目经理
东明路站附属2号出入 口高压旋喷桩（66#～ 71#）
段绍和 赖家琛
施工执行标准名称及编号 施工质量验收规范的规定 主 控 项 目 １ 水泥用外掺剂质量 ２ 水泥用量 ３ 桩体强度或完整性检验 ４ 地基承载力 检查项目 1 钻孔位置（mm） 一 般 项 目 2 钻孔垂直度％ 3 孔深（mm） 4 注浆压力 5 桩体搭接（mm） 6 桩体直径（mm） 符合出厂要求 设计要求 设计要求 设计要求 规定值 及允许偏差 ≤50 ≤1.5 ±200
高压旋喷桩质量控制标准及检查方法
桩身无侧限抗压强度
符合设计要求（28天标准养护试件抗压强度）
总数的2%。，
不同见证检验
4
桩的数量和布置形式
符合设计要求
全部检验
全部检验
5
桩的有效长度
满足设计要求
每根桩都检
按施工单位抽样数量的20%平行检验。
6
桩身完整性、均匀性
满足设计要求
总数的2%o,
按施工单位抽样数量的20%见证检验。
高压旋喷桩质■控制标准及检查方法
表主控项目检验数量及要求
序号
检测内容
检测方法及要求
施工单位
监理单位
1
水泥
200t为一批，不足
200t时按一批计
每批检验一组
按施工单位抽样数量的20%见证检验或10%平行检验，且每批检验不少于1组
2
浆液拌制质量
观察并用浆液比重计检测浆液密度
每根桩施工过程中抽样检验2次
每工班平行检验2次
7
复合地基承载力
平板载荷仪
总桩数的2%o,且每检验批不少于3
根
见证检验，设计单位现场确认。
允许偏差、检验数量
序号
检验项目
允许偏差
施工单位检验数量
1
桩位（纵横向）
50mm
按成桩总数的10%抽样检验，且每检验批不少于5根
2
桩体垂直度
1%
3
桩体有效直径
不小于设计
高压旋喷桩施工质量验收标准
《高速铁路路基工程施工质量验收标准》(TB10751-2010)4.11 高压旋喷桩一般规定4.11.1 施工前应进行成桩工艺性试验（不少于3根），确定各项工艺参数并报监理单位确认后，方可进行施工。
4.11.2 高压旋喷桩大面积施工前，应进行单桩或复合地基承载力试验，以确认设计参数。
4.11.3 施工前应作好场地准备，设置回浆池，喷浆过程中冒出的浆液、泥土必须及时清理。
4.11.4 破除桩头不得影响桩的完整性，应采用截桩机等专用设备切割桩头。
主控项目4.11.5 高压喷射注浆所用的水泥和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的水泥和外加剂，袋装水泥每200t为一批、散装水泥500t为一批，当袋装水泥及外加剂不足200t或散装水泥不足500t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样检验数量的20﹪见证检验。
检验方法：检查产品质量证明文件及抽样检验。
4.11.6浆液的拌制质量的检验应符合本标准第4.10.6条的规定。
附：4.10.6浆体喷射搅拌桩所用的固化料和外加剂品种、规格及质量应符合设计要求。
检验数量：同一产地、品种、规格、批号的固化料和外加剂，每200t为一批，当不足200t时也按一批计。
施工单位每批抽样检验1组。
监理单位按施工单位抽样数量的20%见证检验。
检验方法：查验产品质量证明文件及抽样试验。
4.11.7 高压旋喷桩的数量、布桩形式应符合设计，其检验应符合本标准第4.8.7条的规定。
附：8.7 密封膜的铺设范围应符合设计要求。
检验数量：施工单位、监理单位全部检验。
检验方法：观察、尺量。
4.11.8 高压旋喷桩施工过程中，应记录施工设备贯入地层的反应，核查地质资料。
检验数量：施工单位每根桩记录。
监理单位按施工单位检验数量的20%平行检验。
检验方法：检查施工记录。
4.11.9 高压旋喷桩的长度应符合设计要求。
检验数量：施工单位每根桩检验。
高压旋喷桩报验单及检验批
高压旋喷桩报验单及检
验批
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限公司编号：
工程质量报验表
常州轨道交通工程
承包单
位：中铁十二局集团有限公司合同
号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限
公司
序
号：001
高压喷射注浆支护工程检验批质量验收记录E0
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限公司编号：高压旋喷桩施工记录表
质检员：技术负责人：监理工程师：
年月日常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限公司编号：高压旋喷桩施工记录表
质检员：技术负责人：监理工程师：
年月日
常州轨道交通工程
承包单位：中铁十二局集团有限公司合同号：GD-GC-15006
监理单位：江苏盛华工程监理咨询有限公司编号：高压旋喷桩施工记录表
质检员：技术负责人：监理工程师：
年月日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压旋喷桩检验批质量验收记录表
02010104□□□
说明
主控项目
1．施工用水泥及外加剂的品种、规格、质量应符合设计要求。
检验数量：施工单位对水泥和外加剂按《铁路路基工程施工质量验收标准》（TB10414─2003）附录E 的有关规定执行，其它加固料按相关规定进行进场检验。
监理单位按施工单位检查数量的20%见证检验或10%进行平行检验。
检验方法：检查产品质量证明文件及抽查试验报告。
2．高压旋喷桩布置形式应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：观察、尺量。
3．高压旋喷桩的布置数量应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法：计数。
4．高压旋喷桩长度应符合设计要求。
检验数量：施工单位检查旋喷桩总数的3%，且不少于3根。
监理单位按施工单位检查数量的20%进行见证检验，且不少于1根。
检验方法：尺量钻杆长度刻线；必要时钻芯检查。
5．高压旋喷桩桩体无侧限抗压强度应符合设计要求。
检验数量：施工单位检查2%，且不少于2根。
监理单位按施工单位检查数的20%见证检验，且不少于1根。
检验方法：在桩顶1 m以下截取设计规定龄期的试件作无側限抗压强度试验。
6．高压旋喷桩复合地基承载力应符合设计要求。
检验数量：总桩数的2‰，监理单位见证检验。
检验方法：平板载荷试验。
一般项目
1．高压旋喷桩桩体直径、间距、垂直度允许偏差及检验方法应符合下表的规定。
高压旋喷桩桩体直径、间距、垂直度允许偏差及检验方法。
