永大电梯故障代码NT
永大电梯故障代码NT
追加 Rctt 不断开/不闭合故障检出（Cl Rank）
修订日期 2006/01/10
2006/01/10 2006/01/10
TCD 10 检出目的 检出条件 复归方式
调查项目
故障等级 A1
1， 入力 Buffeer 有无 ON 故障 Check:
2，SFFCR Relay 的 LED Check 3 SFCR Relay 状 态 Check 4 MPUGB PCB 与 FIOGB 之间排线； 5FIOGB PCB 更换
6,MPUGB PCB 更换 A2
PCB. 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB.
SDC 运转异常 开机后，SDC 与 SDA 串行通讯无法达成，检 出异常，电梯不可再启动。
OLS ON 故障 CLS ON 故障 开门不正常检知 关门不正常检知 停电检知

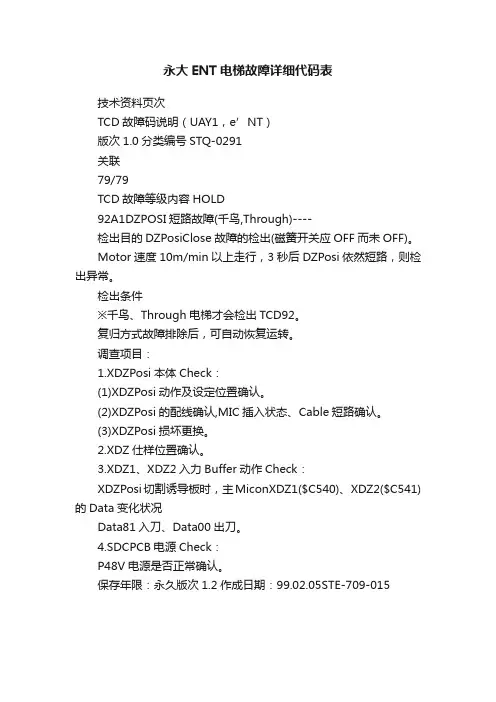

永大ENT电梯故障详细代码表
永大ENT电梯故障详细代码表
技术资料页次
TCD故障码说明（UAY1，e’NT）
版次1.0分类编号STQ-0291
关联
79/79
TCD故障等级内容HOLD
92A1DZPOSI短路故障(千鸟,Through)----
检出目的DZPosiClose故障的检出(磁簧开关应OFF而未OFF)。
Motor速度10m/min以上走行，3秒后DZPosi依然短路，则检出异常。
检出条件
※千鸟、Through电梯才会检出TCD92。
复归方式故障排除后，可自动恢复运转。
调查项目：
1.XDZPosi本体Check：
(1)XDZPosi动作及设定位置确认。
(2)XDZPosi的配线确认,MIC插入状态、Cable短路确认。
(3)XDZPosi损坏更换。
2.XDZ仕样位置确认。
3.XDZ1、XDZ2入力Buffer动作Check：
XDZPosi切割诱导板时，主MiconXDZ1($C540)、XDZ2($C541)的Data变化状况
Data81入刀、Data00出刀。
4.SDCPCB电源Check：
P48V电源是否正常确认。
保存年限：永久版次1.2作成日期：99.02.05STE-709-015。

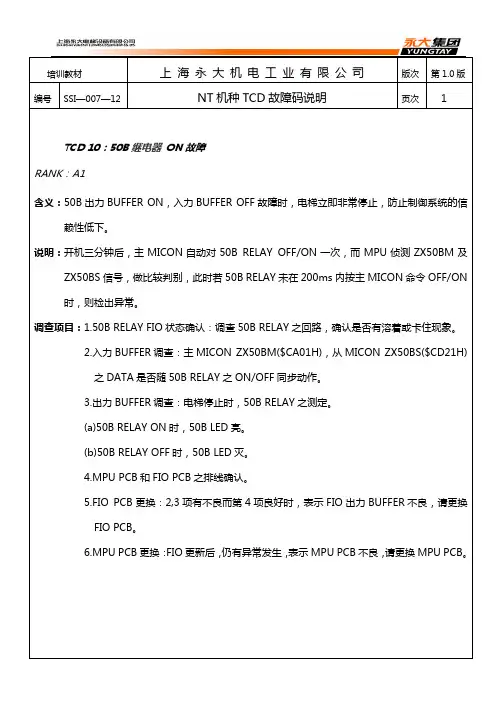

上海永大电梯故障分解1
编号SSI—007—12 NT机种TCD故障码说明页次 1TCD 10：50B继电器ON故障RANK：A1含义：50B出力BUFFER ON，入力BUFFER OFF故障时，电梯立即非常停止，防止制御系统的信赖性低下。
说明：开机三分钟后，主MICON自动对50B RELAY OFF/ON一次，而MPU侦测ZX50BM及ZX50BS信号，做比较判别，此时若50B RELAY未在200ms内按主MICON命令OFF/ON 时，则检出异常。
调查项目：1.50B RELAY FIO状态确认：调查50B RELAY之回路，确认是否有溶着或卡住现象。
2.入力BUFFER调查：主MICON ZX50BM($CA01H)，从MICON ZX50BS($CD21H)之DATA是否随50B RELAY之ON/OFF同步动作。
3.出力BUFFER调查：电梯停止时，50B RELAY之测定。
(a)50B RELAY ON时，50B LED亮。
(b)50B RELAY OFF时，50B LED灭。
4.MPU PCB和FIO PCB之排线确认。
5.FIO PCB更换：2,3项有不良而第4项良好时，表示FIO出力BUFFER不良，请更换FIO PCB。
6.MPU PCB更换：FIO更新后，仍有异常发生，表示MPU PCB不良，请更换MPU PCB。
编号SSI—007—12 NT机种TCD故障码说明页次 2TCD 11：10T 接触器ON故障RANK：A1含义：10T出力、入力BUFFER ON故障时，电梯立即非常停止,提高制御系统的信赖性。
说明：当主MICON下停止指令的整个过程中，从电梯起动到电梯停止(会TURN OFF 10T RELAY)，而MICON会自动侦测ZX10TM及ZX10TS之回授信号，做比较判别，此时若10TRELAY未在500ms内依MICON指令OFF动作时，则异常检出。
调查项目：1.10T RELAY状态确认：调查10T RELAY之回路，确认是否有溶着或卡住现象。
永大NTVF电梯故障代码分析
永大NTVF电梯故障代码分析一.查阅故障履历的方法操作模式:MODE-2-SET用法：1．按INC钮使故障资料由01读取直到99後，按下RESET钮直至正常显示才放手，故障记录清除2．可先按MODE-10-SET后才再按MODE-2-SET，故障资料会自动由01显示至74,但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01到99的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE-2-SET清除即可重置：RESET二.故障码等级一览表三.故障码解析TCD1110TON/OFF故障故障等级--A1含义:10T输出\输入信号ON/OFF故障时，电梯立即非常停止，提高制卸系统的可靠性。
说明：当执行主MICON下走行指令的整个过程中，从电梯起动（10T吸合）到电梯停止（10T 释放），而MICON会自动检测ZX10TM及ZX10TS的回馈信号，做比较叛别，若在100ms内未跟据MICON的指令吸合或释放，则异常检出。
检查项目：1、检查10T继电器状态，是否有烧结或卡死现象。
2、输入信号检查（双重输入）主MICONZX10TM（$CA02H），从MICONZX10TS（$CD22H)的数据是否与10T继电器的状态同步。
3、输出信号检查电梯停止时，线圈（-）与GND间电压测定：a）10TCTT用电源GND间AC100Vb）10T本身C1-C2间AC100Vc）输入信号电源RECTFUSE-GND间DC48Vd）10T本身A2-GND间DC48Ve）MPUPCB和FIOPCB之BUS线确认：确认FIO之FOS（10T）是否确实连接。
f）FIOPCB更换：2，3项有不良而第4项良好时，表示FIO输出信号不良，请更换FIOPCB g）MPUPCB更换：FIO更新后，仍有异常发生，表示MPUPCB不良，请更换MPUPCB TCD1215BON/OFF故障故障等级：A1含义：15B驱动输出信号Z15B，与X15B接点回馈输入信号，做比较判断，不一致时500ms 后检出异常。

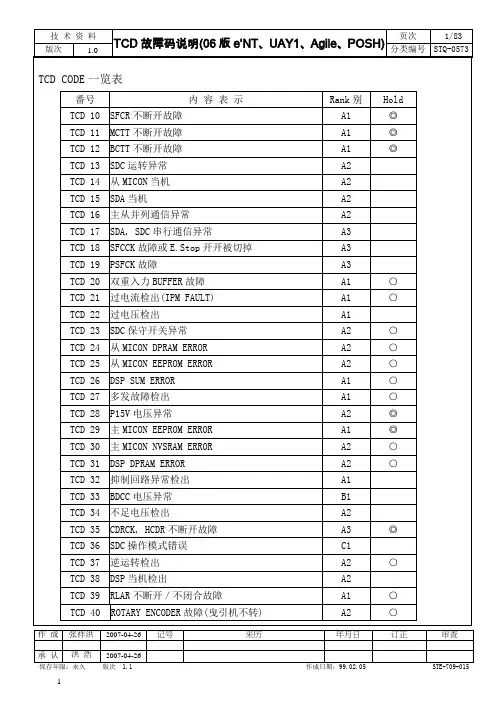

永大电梯故障码解说
页次
6/83
TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
1.入力Buffer有无ON故障Check： 主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步 动作。 ※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
5.FIOGB PCB更换 第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGB PCB。
6.MPGBU PCB 更换 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB。
TCD 故障等级
内容
HOLD
11
A1
MCTT 不断开故障
保存年限：永久 版次 1.1
2
记：99.02.05
STE-709-015
技术资料
页次
3/83
版次
1.0 TCD 故障码说明(06 版 e’NT、UAY1、Agile、POSH) 分类编号 STQ-0573
番号
内容表示
TCD 70 共享 RAM ERROR
TCD 71 主 MICON 当机
◎
SFCR Relay 应 OFF 而未 OFF 时，表示 SFCR Relay ON 故障，电梯应立即紧急停止 检出目的 ，防止制御系统的信赖性低下。
检出条件
无人叫车三分钟后，主 Micon 透过 MYSFCR 出力 Buffer 控制 SFCR Relay OFF-ON 一次，并侦测 MYSFCR 及 SYSFCR 入力 Buffer 信号，来判定 SFCR Relay 是否正常 动作。 也就是当 MYSFCR 出力 Buffer OFF，而 MXSFCCK 及 SXSFCCK 入力 Buffer 未在 200 ms 内 OFF，则检出异常。

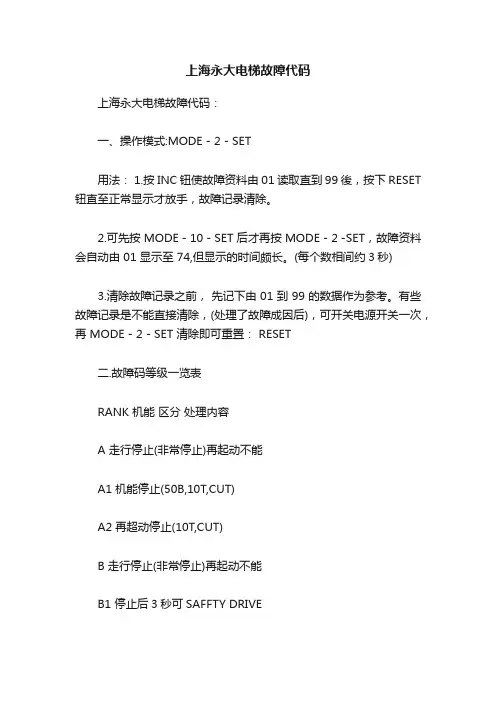

?上海永大电梯故障代码
上海永大电梯故障代码上海永大电梯故障代码：一、操作模式:MODE - 2 - SET用法： 1.按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除。
2.可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74,但显示的时间颇长。
(每个数相间约3秒)3.清除故障记录之前，先记下由 01 到 99 的数据作为参考。
有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT) C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转 E LED三.故障码解析表TCD 1050B ON故障TCD 1110T ON故障TCD 1215B ON 故障TCD 13SDC 运转异常TCD 14从MICON当机TCD 15SDA 当机TCD 16主从并列通信异常TCD 17SDA，SDC串列通信异常TCD 1850BC 故障 or E.STOP TCD 1999G 故障TCD 20双重入力 BUFFER故障TCD 21过电流检出(IPM FAULT) TCD 22过电压检出TCD 23SDC 保守开关异常TCD 24SUB D_RAM ERROR TCD 25SUB E2PROMERROR TCD 26DSP CHECK SUM ERROR TCD 27RETRY 多发检出TCD 28P15V 电压异常TCD 29MPU E2PROMERROR TCD 30MPU NVSRAM ERROR TCD 31DSP D_RAM ERRORTCD 32 抑制回路异常检出TCD 33BDCC 电压异常TCD 34不足电压检出TCD 3540G，40D ON 故障TCD 36SDC 操作模式错误TCD 37逆运转检出TCD 38DSP 当机检出TCD 39100R ON/OFF故障TCD 40ROTARY ENCODER 故障TCD 41低速 OVER SPEED TCD 4250B OFF 故障TCD 43SPD 回路故障TCD 44 -- TCD 45 --TCD 46 -- TCD 47 --TCD 48 -- TCD 49 --TCD 50高速 OVER SPEEDTCD 51速度偏差检知(125%)TCD 5210T OFF故障TCD 5315B OFF故障TCD 54 -- TCD 55 --TCD 56 -- TCD 57 --TCD 58DLAN 当机TCD 59楼高>9米，无诱导板检出TCD 60阶高TABLE SUM ERROR TCD 61 --TCD 62同期位置异常TCD 63SDS ON 故障TCD 64SD 速度异常TCD 65运行中40D异常OFFTCD 66运行中40G异常OFFTCD 67平层关门时40D或40G未ONTCD 68SDA 当机八次检出TCD 69SDA RAM ERROR TCD 70共用 RAM ERROR TCD 71主 MICON当机检出TCD 72从 MICON当机八次检出TCD 73RM POSI OFF 故障TCD 74救出运转多发TCD 75POWER MODULE过热TCD 76微速运转时间异常TCD 77门机马达过热TCD 78 -- TCD 79 --TCD 80DUPLEX通讯异常TCD 81EP POSI OPEN 故障TCD 82EP POSI 短路故障TCD 83 --TCD 84OLS ON故障TCD 85CLS ON 故障TCD 86开门动作不正常检知TCD 87关门动作不正常检知TCD 88停电检知TCD 89 --TCD 90 -- TCD 91DZ POSI开路故障TCD 92DZ POSI短路故障TCD 93 --TCD 94 -- TCD 95 最终故障目的阶TCD 96 最终故障电梯位置TCD 97 电梯故障最终速度TCD 98 救出运转总回数TCD 99 最终之主TCD。
永大电梯NT机种TCD故障码说明
7&'$d038=; %00,&212)) 21% 5(/$< ),2d%8))(50,&21 =; %0 &$ + 0,&21 =; %6 &' +% 5(/$<% 5(/$<dE % 5(/$< 2)) % /('),2 3&%),2$0,&2=; 7075(/$< PV0,&212))7 5(/$<'$7$21 2))d%8))(5*1'dD 7 &77$& 9dE 7& & '& 9dG 7$ *1'),2 3&%),2$0,&210,&21; %6% PV% 5(/$<$1181&,$725D =; %0+ 2)) dE =; %60,&21 $''5(66 &' + + 21 + 2)) d 038 3&%d ),2 3&%038 3&% 08'),2 3&%177&'674 7&' $PV6'$D 7;'dE 5;'dF 6'&&+(&.6'& 3&% :'7d6'& 3&% 3 /('3 /('6'& 3&%d6'& 3&%038 3&%d7&' 0,&21 bb 5$1.0,&210,&210,&21d8 d7&' $0,&26'$0,&215(6(7 6'$6'$6'$6'$d038 3&%6'$8 & d$dPV 0,&213257'8/( 3257 5$0 ,'7 0,&21d PV0,&21&200$1'd038 3&%d'RZQ /RDG0,&21038 3&%d$6'$6'&6'$ 6'&6'$ 5(75<6'&d3 /('E 6'& 3&%6'& 3&%3 9038 3&%E 5;'&$%/(dF 5;'G 5;'7;'6'& 3&%d6'& 3&%177&'674 7&' ( 67235$1. %&D )/6dE ( 6723),2 3&% %& /('038 3&%d)/6d),2 3&%d038 3&%038 3&%038 3&%d6.(/(7216747&'$*d),2 3&% )2'),2 3&%6747&'$PV0,&21),2%8))(5),2%8))(5PV038 3&%0,&216:'7@),2 3&%08+ &211(&70,&21 '(9,&(0,&21 &$ + &$ (+ 0,&21 &' + &' (+&211(&7),2&211(&7),2 3&%0,&21=; %0 =; %6PV177&'674 7&' 5$1.,*%7d,*%7,30 )$8/7,30c c,*%78 9d ,& (;% ,*' 3&%,*%7038 3&% 08*&+(&. 9 9 9',2'(674 ,*%75J* (9l 9%'&7&' d02725 8 9 :d177&'6747&'5$1.,*%7d%'& 3&% %&(,*%729%5$d99&211(&73LQ3LQ d6: 2)),*%7º5Jy zl 929(5 l 929(529(57&' $PV6'& PVd&211(&76'& 3&%d6'& 3&%d6747&' 0,&21 'XOH 3RUW 5$0 (55255$1.0,&21'XOH 3RUW 5$0 8 ,'7 0,&21 PV&+(&. 680'XOH 3URW 5$0d0,&21d'XOH 3RUW 5$0 8 ,'7'RZQ /RDG0,&21 (35207&' 0,&21 ( 3520 (55255$1.0,&210,&21680 (5525d( 3520d( 3520 8 $7 & 0,&217$%/(d 038 3&% d$3RUW 5$0 8 ,'7 'XOH 3RUW 5$0 '63d'XOH 3RUW 5$0'63 &+(&.680 /('d038 3&% d6747&'$021,725d7&' c7&' c7&'7&'7&' $1 9527$5< (1&2'(5$95) 0383 08&*1' 08&6747&' 0,&21 ( 3520 (55255$1.7$%/(d(3520 8 $7 &PV &+(&. 680 (3520(3520d'2:1 /2$'7&' 0,&21 1965$0 (55255$1.1965$0 8 038 3&% (&+(&. 6800,&215$0dF038 3&%d6747&'$0,&210,&21680 (5525'630,&21d'83/( 5$0 038 3&%8 ,7'$0,&21d,*%7 ,30 d%'& 3&% %&(7&'d%'& 3&%d$%'& 3&,&6:,7&+,1* 32:(5d /('d%'& 3&% %&(d%'& 3&%d6747&' $31 %86,*%7 5VK d%'& 3&% %&( &+(&. D 567 $& 9 '& 9&+(&. D 5VK d ,30 &+(&.d ,3023(1d º,*%7,& (;%d %'& 3&%d177&'',2'($210,&21=; '0 =; *02))*$7( 6:&+(&.D *$7( 6:2))dE '225 6:'c * /(' 'c * 21'c * 2))&+(&.$11=; *0 &$ + d/(9(/'$7$ + +PV 21=7 )&) )$,1 &$*(21&$*(212121d&$*( d0,&21d&+(&.d6'&6747&'5$1.dDdG ,*%7%$0272502725,*%7c%'&&d038 3&%6747&'$0,&210,&210,&21'63'63dd21 2))6747&'$0,&21=; 50d5 5HOD\ ),2 3&%5 5HOD\d%XIIHU0,&21 =; 50 &$ +0,&21 =; 56 &' +% 5HOD\% 5HOD\dE 5 5HOD\ 2))5 /('),2 3&% )2'),2177&'674 7&' $38/6(d527$5< (1&2'(5 38/6(02725527$5< (1&2'(538/6(38/6(527$5< (1&2'(538/6(527$5< (1&2'(5 08/3&%3LQd038 3&%d6747&'$P PLQ0,&21d|0,&21; 7 0(7(50,&21 d527$5< (1&2'(5$0,&210,&21=; %60,&21% 5(/$<0,&21 =; %0 &$ + 0,&21 =; %6 &' +% 5(/$<% 5(/$< 2)) % /('),2 3&% )2'),2 3&%d038 3&%038 3&%038 3&%d$38/6( P PLQ PV63')3*$ 8 3/6, ,& d&+(&.d038 3&%038 3&%d$29(5 63(('dPVd6 dE 02'( 6(7dG D dH DcEd6747&'$PV170,&21 ddd&+(&.d038 3&%d& 7 8 916747&'$0,&2=; 7075(/$<PV0,&21217 5(/$<'$7$21 2))d%8))(5*1'dD 7 &77$& 9dE 7& &'& 9dG 7$ *1'),2 3&%),2$0,&210,&21 7851 21 %=; %00,&2121d% 5(/$<0,&21 $''5(66 &$ ++ 210,&21 $''5(66 &' ++ 21 + 2)) d),2 3&% )2')2'd),2 3&%d038 3&%038 3&%d&0,&215(6(7 '/$1 '/$1'/$1'/$1 & 8038 3&%d038 3&%d7&' 5$1.d0,&21d%d1965$00,&21PV d%d PP6+($9(02'( 6(7)/225 021,725d 6+($9(d。
上海永大电梯 新故障码解说
检出条件
复归方式
调查项目： 1.入力Buffer有无ON故障Check： 主MXSFCCK ($CA01)、从SXSFCCK ($CD21)其Data是否随着SFCR Relay之ON-OFF同步动 作。 ※MXSFCCK ($CA01)、从SXSFCCK ($CD21)皆操作 MODE 22 观察。 2.SFCR Relay的LED Check： (1)SFCR Relay ON 时，50B LED亮。 (2)SFCR Relay OFF 时，50B LED灭。 3.SFCR Relay状态Check： SFCR Relay卡住，接点曲折、熔着，配线短路等确认。 4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。 5.FIOGB PCB更换 第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGB PCB。 6.MPGBU PCB 更换 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB。
标准
内 容 表 示 SFCR 不断开故障 MCTT 不断开故障 BCTT 不断开故障 SDC 运转异常 从 MICON 当机 SDA 当机 主从并列通信异常 SDA, SDC 串行通信异常 SFCCK 故障或 E.Stop 开开被切掉 PSFCK 故障 双重入力 BUFFER 故障 过电流检出(IPM FAULT) 过电压检出 SDC 保守开关异常 从 MICON DPRAM ERROR 从 MICON EEPROM ERROR DSP SUM ERROR 多发故障检出 P15V 电压异常 主 MICON EEPROM ERROR 主 MICON NVSRAM ERROR DSP DPRAM ERROR 抑制回路异常检出 BDCC 电压异常 不足电压检出 CDRCK, HCDR 不断开故障 SDC 操作模式错误 逆运转检出 DSP 当机检出 RLAR 不断开／不闭合故障 ROTARY ENCODER 故障(曳引机不转) 内 容 表 示
上海永大电梯 新故障码解说
检出条件
复归方式
调查项目： 1.入力Buffer有无ON故障Check： 主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。 ※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。 2.BCTT接触器的电压Check： (1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。 (2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。 (3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。 3.BCTT接触器状态Check： BCTT接触器卡住，接点曲折、熔着，配线短路等确认。 4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。 5.FIOGB PCB更换 第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGBPCB。 6.MPUGB PCB 更换 更换 FIOGBPCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB。
共享 RAM ERROR 主 MICON 当机 从 MICON 当机八次检出 LEV POSI 不断开故障(启动时曳引轮空转) 救出运转多发 POWER MODULE 过热 微速运转时间异常 门机马达过热 门机异常 Rctt（接触器）不断开／不闭合故障 DUPLEX 通讯异常 再平层用光电 POSI 不闭合故障 再平层用光电 POSI 不断开故障 OLS ON 故障 CLS ON 故障 开门动作不正常检知 关门动作不正常检知 停电检知 严重的抱闸故障 轻微的抱闸故障 DZ POSI 不闭合故障(千鸟,Through) DZ POSI 不断开故障(千鸟,Through)
上海永大电梯 新故障码解说
精心整理TCDCODE一览表检出目的在PM马达控制中，变频控制器，利用编码器(ENCODER)uvw信号，来判断PM马达磁极所在位置，进一步送出正确的三相电压以产生一旋转磁场。
若编码器中任意一相以上损坏，将导致控制器送出的旋转磁场无法与马达磁极位置吻合，而造成马达运转不顺畅，让电梯产生晃动，此时应立即时停机。
检出条件1.RotaryEncoder的磁极检出Plus全部为HI，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
2.RotaryEncoder的磁极检出Plus全部为LO，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
注1.13.RotaryEncoder编码顺序不正常，且持续检出1.37ms以上，则立即停止运转，且不可再起动。
复归方式故障排除，FFB切OFF-ON后，操作MODE2清除TCD，方能恢复运转。
调查项目：1.检查uvw之LED灯号是否正常。
2.检查ENCODER有无损坏〈下图〉，若损坏请更换ENCODER，若无请检查第二项。
3.检查U79(AM26LS32AC)有无损坏〈下图〉TCD 故障等级内容HOLD55 A1马达电流检出回路异常◎观看编码器是否波型正常量测讯号1检出目的本故障的检出目的及条件分为以下三种：1、 避免HCT 长久使用损坏或SwitchingPower 之5V 电压异常下，使零点偏移(亦及电流为零时DSP输入信号电压不为2.5V 与DSPA/D 参考电压不为5V)。
此时CPU 读入电流回授信号将不正确，而造成马达运转不顺畅，让电梯产生晃动，此时电梯不应再次走行。
2、 避免HCT 长久使用损坏或SwitchingPower 之P15V 电压异常下，而造成IPM 烧毁。
3、 马达UVW 动力线缺相检出：当马达动力线出现缺相时，特别是马达出力较小时，电梯仍可运转，但会出现晃动。
此时电梯不应再走行。
检出条件1、 马达停机之后，检测无运转情况下，HCT 回授值不可超过〝HCT 零点回授错误侦测极限值〞300mv 。
永大NTVF故障代码
一.查阅故障履历的方法操作模式:MODE - 2 - SET用法： 1．按 INC 钮使故障资料由 01 读取直到 99 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 99 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESET二.故障码等级一览表三.故障码解析表(点击番号可链接详细分析说明）番号 ?内容表示 ?番号 ?内容表示TCD 10 ?50B ON故障 ?TCD 11 ?10T ON故障TCD 12 ?15B ON 故障 ?TCD 13 ?SDC 运转异常TCD 14 ?从MICON当机 ?TCD 15 ?SDA 当机TCD 16 ?主从并列通信异常 ?TCD 17 ?SDA，SDC串列通信异常TCD 18 ?50BC 故障 OR ?TCD 19 ?99G 故障TCD 20 ?双重入力 BUFFER故障 ?TCD 21 ?过电流检出（IPM FAULT）TCD 22 ?过电压检出 ?TCD 23 ?SDC 保守开关异常TCD 24 ?SUB D＿RAM ERROR ?TCD 25 ?SUB E2PROM ERRORTCD 26 ?DSP CHECK SUM ERROR ?TCD 27 ?RETRY 多发检出TCD 28 ?P15V 电压异常 ?TCD 29 ?MPU E2PROM ERRORTCD 30 ?MPU NVSRAM ERROR ?TCD 31 ?DSP D＿RAM ERRORTCD 32 ?抑制回路异常检出 ?TCD 33 ?BDCC 电压异常TCD 34 ?不足电压检出 ?TCD 35 ?40G，40D ON 故障TCD 36 ?SDC 操作模式错误 ?TCD 37 ?逆运转检出TCD 38 ?DSP 当机检出 ?TCD 39 ?100R ON/OFF 故障TCD 40 ?ROTARY ENCODER 故障 ?TCD 41 ?低速 OVER SPEEDTCD 42 ?50B OFF 故障 ?TCD 43 ?SPD 回路故障TCD 44 ?-- ?TCD 45 ?--TCD 46 ?-- ?TCD 47 ?--TCD 48 ?-- ?TCD 49 ?--TCD 50 ?高速 OVER SPEED ?TCD 51 ?速度偏差检知（125%）TCD 52? ?10T OFF故障? ?TCD 53? ?15B OFF故障TCD 54 ?-- ?TCD 55 ?--TCD 56 ?-- ?TCD 57 ?--TCD 58 ?DLAN 当机 ?TCD 59 ?楼高>9米，无诱导板检出TCD 60 ?阶高TABLE SUM ERROR ?TCD 61 ?--TCD 62 ?同期位置异常 ?TCD 63 ?SDS ON 故障TCD 64 ?SD 速度异常 ?TCD 65 ?运行中40D异常OFFTCD 66 ?运行中40G异常OFF ?TCD 67 ?平层关门时40D或40G未ON TCD 68 ?SDA 当机八次检出 ?TCD 69 ?SDA RAM ERRORTCD 70 ?共用 RAM ERROR ?TCD 71 ?主 MICON当机检出TCD 72 ?从 MICON当机八次检出 ?TCD 73 ?RM POSI OFF 故障TCD 74 ?救出运转多发 ?TCD 75 ?POWER MODULE过热TCD 76 ?微速运转时间异常 ?TCD 77 ?门机马达过热TCD 78 ?-- ?TCD 79 ?--TCD 80 ?DUPLEX通讯异常 ?TCD 81 ?EP POSI OPEN 故障TCD 82 ?EP POSI 短路故障 ?TCD 83 ?--TCD 84 ?OLS ON故障 ?TCD 85 ?CLS ON 故障TCD 86 ?开门动作不正常检知 ?TCD 87 ?关门动作不正常检知TCD 88 ?停电检知 ?TCD 89 ?--TCD 90 ?-- ?TCD 91 ?DZ POSI开路故障TCD 92 ?DZ POSI短路故障 ?TCD 93 ?--TCD 94 ?-- ?TCD 95 ?最终故障目的阶TCD 96 ?最终故障电梯位置 ?TCD 97 ?电梯故障最终速度TCD 98 ?救出运转总回数 ?TCD 99 ?最终之主TCD。
上海永大电梯故障代码
一.上海永大日立电梯查阅故障履历的方法操作模式:MODE - 2 - SET用法：1.按INC 钮使故障资料由01 读取直到99 後，按下RESET 钮直至正常显示才放手，故障记录清除2.可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74,但显示的时间颇长。
(每个数相间约3秒)3.清除故障记录之前，先记下由01 到99 的数据作为参考。
有些故障记录是不能直接清除，(处理了故障成因后)，可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESET二.故障码等级一览表RANK 机能区分处理内容A 走行停止(非常停止)再起动不能A1 机能停止(50B,10T,CUT)A2 再超动停止(10T,CUT)B 走行停止(非常停止)再起动不能B1 停止后3秒可SAFFTY DRIVEB2 低速运转可能C 最近阶停止再起动不能C1 机能停止(50B CUT)C2 再起动停止(10T CUT)D 群管理运转切离D 电梯单独运转E 不影响运转E LED三.故障码解析表(点击番号可链接详细分析说明)番号内容表示番号内容表示TCD 10 50B ON故障。
TCD 11 10T ON故障。
TCD 12 15B ON 故障。
TCD 13 SDC 运转异常。
TCD 14 从MICON当机。
TCD 15 SDA 当机。
TCD 16 主从并列通信异常。
TCD 17 SDA，SDC串列通信异常。
TCD 18 50BC 故障or E.STOP。
TCD 19 99G 故障。
TCD 20 双重入力BUFFER故障TCD 21 过电流检出(IPM FAULT) 。
TCD 22 过电压检出。
TCD 23 SDC 保守开关异常。
TCD 24 SUB D_RAM ERROR。
TCD 25 SUB E2PROM ERROR。
TCD 26 DSP CHECK SUM ERROR。
永大电梯(E’NT)故障详细代码表
TCD 61 TCD 62 同期位置异常
保存年限：永久 版次 1.2
Rank 别
Hold
C1
A2
○
A2
A1
○
A2
○
A2
○
A1
A1
○
C1
C1
C1
C1
A1
◎
A2
○
C1
A2
○
A2
○
A1
A1
A1
◎
A1
◎ቤተ መጻሕፍቲ ባይዱ
A1
◎
C1
A2
◎
B1
B2
作成日期：99.02.05
STE-709-015
技术资料
页次
版 次 1.0 TCD 故障码说明（UAY1，e’NT） 分类编号
保存年限：永久 版次 1.2
历
年月日 订正 审查
作成日期：99.02.05
STE-709-015
技术资料
版 次 1.0 TCD 故障码说明（UAY1，e’NT）
审 查 沈永强 2004.12.09 认 可 洪 浩 2004.12.09
页次 分类编号 关联
STQ-0291
番号
内容表示
TCD 36 SDC 操作模式错误 TCD 37 逆运转检出 TCD 38 DSP 当机检出 TCD 39 100R ON/OFF 故障
保存年限：永久 版次 1.2
作成日期：99.02.05
STE-709-015
技术资料 版 次 1.0
页次
TCD 故障码说明（UAY1，e’NT） 分类编号 STQ-0291
关联
复归方式 故障排除，FFB 切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。
永大电梯故障分解培训教材
编号SSI—007—12 NT机种TCD故障码说明页次 1TCD 10：50B继电器 ON故障RANK：A1含义：50B出力BUFFER ON，入力BUFFER OFF故障时，电梯立即非常停止，防止制御系统的信赖性低下。
说明：开机三分钟后，主MICON自动对50B RELAY OFF/ON一次，而MPU侦测ZX50BM及ZX50BS信号，做比较判别，此时若50B RELAY未在200ms内按主MICON命令OFF/ON时，则检出异常。
调查项目：1.50B RELAY FIO状态确认：调查50B RELAY之回路，确认是否有溶着或卡住现象。
2.入力BUFFER调查：主MICON ZX50BM($CA01H)，从MICON ZX50BS($CD21H)之DATA是否随50B RELAY之ON/OFF同步动作。
3.出力BUFFER调查：电梯停止时，50B RELAY之测定。
(a)50B RELAY ON时，50B LED亮。
(b)50B RELAY OFF时，50B LED灭。
4.MPU PCB和FIO PCB之排线确认。
5.FIO PCB更换：2,3项有不良而第4项良好时，表示FIO出力BUFFER不良，请更换FIOPCB。
6.MPU PCB更换：FIO更新后，仍有异常发生，表示MPU PCB不良，请更换MPU PCB。
编号SSI—007—12 NT机种TCD故障码说明页次 2TCD 11：10T 接触器ON故障RANK：A1含义：10T出力、入力BUFFER ON故障时，电梯立即非常停止,提高制御系统的信赖性。
说明：当主MICON下停止指令的整个过程中，从电梯起动到电梯停止(会TURN OFF 10T RELAY)，而MICON会自动侦测ZX10TM及ZX10TS之回授信号，做比较判别，此时若10TRELAY未在500ms内依MICON 指令OFF动作时，则异常检出。
调查项目：1.10T RELAY状态确认：调查10T RELAY之回路，确认是否有溶着或卡住现象。
永大电梯故障代码分析表
TCD CODE一览表◎：故障排除，主电源开关切OFF-ON后，操作MODE 2清除TCD，方能恢复运转。
○：故障排除，操作MODE 2清除TCD或主电源开关切OFF-ON后，方能恢复运转。
调查项目：1.入力Buffer有无ON故障Check：主MXMCCT ($CA02)、从SXMCCT ($CD22)其Data是否随着MCTT主接触器之ON-OFF同步动作。
※MXMCCT ($CA02)、SXMCCT ($CD22)皆操作 MODE 22 观察。
主接触器的电压Check：(1) MCTT主接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2) MYMCCT ON时，MCTT主接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，MCTT主接触器COIL()端与GD48之间电压→ DC 48V。
主接触器状态Check：MCTT主接触器卡住，接点曲折、熔着，配线短路等确认。
PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。
PCB更换第1项或第2项有状况，而第4项良好时，表示FIOGB出力Buffer不良，更换FIOGB PCB。
PCB更换更换FIOGB PCB后，仍有异常发生，表示MPUGB PCB不良，更换MPUGB PCB。
调查项目：1.入力Buffer有无ON故障Check：主MXBCTT ($CA00)、从SXBCTT($CD20)其Data是否随着BCTT接触器之ON-OFF同步动作。
※MXBCTT ($CA00)、SXBCTT ($CD20)皆操作 MODE 22 观察。
接触器的电压Check：(1)BCTT接触器用电源；RECT FUSE与GD之间电压→ DC 48V。
(2)SYBCTT ON时，BCTT接触器COIL()端与COIL()端之间电压→ DC 48V。
(3)停止中，且开门状态下，BCTT接触器COIL()端与GD48之间电压→ DC 48V。
上海永大电梯 新故障码解说
内 容 表 示 SFCR 不断开故障 MCTT 不断开故障 BCTT 不断开故障 SDC 运转异常 从 MICON 当机 SDA 当机 主从并列通信异常 SDA, SDC 串行通信异常 SFCCK 故障或 E.Stop 开开被切掉 PSFCK 故障 双重入力 BUFFER 故障 过电流检出(IPM FAULT) 过电压检出 SDC 保守开关异常 从 MICON DPRAM ERROR 从 MICON EEPROM ERROR DSP SUM ERROR 多发故障检出 P15V 电压异常 主 MICON EEPROM ERROR 主 MICON NVSRAM ERROR DSP DPRAM ERROR 抑制回路异常检出 BDCC 电压异常 不足电压检出 CDRCK, HCDR 不断开故障 SDC 操作模式错误 逆运转检出 DSP 当机检出 RLAR 不断开／不闭合故障 ROTARY ENCODER 故障(曳引机不转) 内 容 表 示
A2 A2 A2 A1 A2 B2 C1 C1 A2 C1 E E E C2 C2 E C2 E A1 E C1 C1 E
○ ○ ○ ◎ ○
◎
管制密码输入错误
抱闸故障的详细代码（非故障，参见 TCD89/90） 最终故障目的阶 最终故障电梯位置 电梯故障最终速度 救出运转总回数 最终之主 TCD
◎：故障排除，主电源开关切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。 ○：故障排除，操作 MODE 2 清除 TCD 或主电源开关切 OFF-ON 后，方能恢复运转。
标准
实用文案
TCD 13 检出目的 检出条件 复归方式
故障等级 A2
内
容
HOLD ----
SDC 运转异常
永大资料NTVF
永大电梯资料-永达日立NTVF故障代吗NewsTCD 10 50B继电器ON之故障TCD 11 10T接触器ON,OFF之故障TCD12 15B接触器ON，OFF故障TCD13 SDC运转异常TCD14 从MICON当机TCD15 另一电脑故障（对本身而言）从并列通信异常TCD16 主，副电脑并行通讯出错TCD17 串行通讯不正常TCD20 二重输入缓冲器故障TCD21 超额电流TCD22 过高电压TCD26 规格表出错TCD27 故障重复TCD31 100R ON故障TCD32 抑制电路（Suppress Circuit）不正常TCD33 抑制电路不正常TCD34 电压不足TCD35 40D，40G ON故障TCD36 运行指令输入缓冲器故障TCD37 运转方向相反故障TCD40 旋转编码器故障TCD41 低速运转时超速TCD42 50B继电器OFF之故障TCD43 SPD电路故障（速度探测电路）TCD44 再生晶体管用光电偶合器故障TCD46 旋转编码器接触线TCD50 高速运行时超速TCD51 速度有不正常偏差TCD60 楼层高度表总和出错TCD61 同步位置不正常（停电后再恢复供电时出现）TCD62 同步位置不正常（平常运行时）TCD63 SDS ON之故障TCD64 减速下速度不正常TCD70 ROM总和出错TCD72 Retry发生次数过多TCD73 位置探测器OFF之故障TCD74 安全运行次数过多TCD75 大功率晶体管散热片过热TCD76 延迟时间出错TCD80 群控SDA通讯出错TCD83 起动补偿不正常TCD85 起动次数过多（Overduty）TCD86 门开受阻（OPEN LOCK）TCD87 门闭受阻（CLOSE LOCK）TCD88 断电异常上海永大V/F型电梯操作盘16个按扭使用方法V/F型电梯操作盘（Ammumciator）II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数据观察、数据值之定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能：a. 显示电梯情况（例：位置、运行方向等）b. 制定各项数据，对电梯进行调整及试验性运行c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码）II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示：如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒；第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。
上海永大电梯 新故障码解说
标准
实用文案
TCD 12 检出目的
故障等级 A1
内
容
HOLD ◎
BCTT 不断开故障
BCTT 接触器应 OFF 而未 OFF 时，表示 BCTT 接触器 ON 故障，电梯应立即紧急停 止，避免发生危害事故。 停层时，透过 SYBCTT 出力 Buffer 控制 BCTT Ctt Turn OFF，并侦测 MXBCTT 及 SXBCTT 入力 Buffer 信号，来判定 BCTT Ctt 是否正常动作。 也就是当 SYBCTT 出力 Buffer OFF，而 MSXBCTT 及 SXBCTT 入力 Buffer 未在 500 ms 内 OFF，则检出异常。 故障排除，FFB 切 OFF-ON 后，操作 MODE 2 清除 TCD，方能恢复运转。
检出条件
复归方式
调查项目： 1.入力Buffer有无ON故障Check： 主MXSFCCK ($CA01)、从SXSFCCK ($CD21)其Data是否随着SFCR Relay之ON-OFF同步动 作。 ※MXSFCCK ($CA01)、从SXSFCCK ($CD21)皆操作 MODE 22 观察。 2.SFCR Relay的LED Check： (1)SFCR Relay ON 时，50B LED亮。 (2)SFCR Relay OFF 时，50B LED灭。 3.SFCR Relay状态Check： SFCR Relay卡住，接点曲折、熔着，配线短路等确认。 4.MPUGB PCB与FIOGB PCB之间排线；MUD及FOD Connect有无接触不良Check。 5.FIOGB PCB更换 第1项或第2项有状况，而第4项良好时，表示FIOGB力Buffer不良，更换FIOGB PCB。 6.MPGBU PCB 更换 更换 FIOGB PCB 后，仍有异常发生，表示 MPUGB PCB 不良，更换 MPUGB PCB。
