污水处理主要构筑物表
污水工程投资估算表
2.7 设计费
133.76 3.20 8.50 17.36
36.40
24.00
35.40
污水处理厂工程 投资估算表
194.16 3.20 8.50 52.76
工程估算费用（人民币：万元，2003年价）
建筑安装工程 设备与工器具购置 其他费用 合计
3 80.00 20.70 4.00 26.50 222.34 12.00 36.87
2 水土保持评价费 各类评审费
第一，二部分费用合计
预备费 其中：工程因素 价格因素 固定资产投资方向调节税 建设期贷款利息 铺底流动资金
建设工程总投资 占总投资的百分比
污水处理厂工程 投资估算表
2.49 4.99 2.49 45.35
11.34
11.34 8.56 10.50
2.49 4.99 2.49 45.35 11.34 11.34 8.56 10.50
建 筑工程名称：污水厂：
Q=2.8万m3/d ;
序号
工程及费用名称
1 Ⅰ 1.1 1.1.1
1.1.2
1.1.3
2
工程费用
污水处理厂
污水处理构筑物 粗格栅 井 细格栅井 曝气沉砂池 初沉池 曝气池 二沉池 接触池 污泥处理构筑物 浓缩池 消化池 机械脱水机房 主要辅助构筑物 污水提升泵房 污泥回流泵房 剩余污泥泵房 鼓风机房 加药间 变配电间
36.40 0.00
4
1.00 139.60 12.50
55.00 0.00
5
24.00
493.06 235.00 29.48 39.00
5.67 10.37 6.00 49.89
6 80.00 20.70 29.00 166.10 234.84 12.00 36.87 55.00 36.40 493.06 235.00 29.48 39.00 5.67 10.37 6.00 49.89
承德污水处理厂主要设备清单
16
塑铜线
BV-450/750V-2.5
2100米
17
塑铜线
BV-450/750V-4
1800米
2.7.2.3自控设备材料清单
表2-7-3主要自控设备材料表
序号
名称
规格型号
数量
单价
价格
1
超声波液位差计
FDU91-RG2AA,FDU91-RG2AA,
FMU90-R11CA212AA3A
4套
2
超声波液位计
工艺设备材料清单
表2-7-1主要工艺设备材料表
序号
设备位置
设备名称
规格型号
数量
单价
价格
1
粗格栅间及提升泵站
回转式粗格栅
XHG-800
2台
螺旋输送压榨一体机
RLG-150
1台
手电两用启闭机
QDA-20
4台
潜污泵
WQ2327-672
4台
电动葫芦
CD12-6D
1台
镶铜铸铁方闸门
MXF-650
4台
2
细格栅间及旋流沉砂池
PZ30
10台
8
交联聚氯乙烯铠装电缆
YJV22-0.6/1.0kV-4x10
40米
9
交联聚氯乙烯铠装电缆
YJV22-0.6/1.0kV-4x16
1300米
10
交联聚氯乙烯铠装电缆
YJV22-0.6/1.0kV-3x25+16
260米
11
交联聚氯乙烯铠装电缆
YJV22-0.6/1.0kV-3x35+16
6套
13
压力变送器
PMC41-RE11P2J11T1 0~1MPa
实验室污水处理详细方案
实验室污水处理详细方案(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--实验室废水处理（序批式5m3/次）设计方案单位:日期:目录第1章总论 (1)工程概述 (1)设计依据 (1)设计原则 (2)进出水水质设计要求 (2)进水水量 (2)进水水质 (2)出水水质 (3)第2章工艺流程选择及确定 (4)工艺的选择 (4)工艺的选择 (8)工艺流程 (8)工艺流程说明 (9)处理效果预测 (10)第3章工艺参数设计 (11)单元设计及设备选型 (11)主要构筑物及设备一览表 (12)动力配电 (14)运行费用 (14)第4章工程内容 (14)施工进度 (14)服务承诺 (14)工作条件 (16)服务承诺 (16)第1章总论工程概述我公司根据项目特点，依据国家设计规范和同类工程调研及工程实践经验，本着处理达标、经济环保的原则，完成该方案设计。
本设计方案针对实验室废水处理，由于实验室排出的废水COD、BOD、SS及大肠杆菌类的细菌等水质指标超出水污染物排放限值中要求，为了保护周围的水体环境，达到环保要求，现拟建设一座污水处理系统，以满足目前污水治理达标要求。
设计依据1、《中华人民共和国环境保护法》；2、《污水综合排放标准》（GB8979-1996），一级标准；3、《环境工程手册》；4、《室外排水设计规范》（GBJ14-87）；5、《建筑给排水设计规范》（GBJ15-88）；6、电气设计遵照国家标准及有关设计规定；7、《城市区域环境噪声标准》GB3096-93；8、《工业自动化仪表工程施工及验收规范》（GBJ93-86）；9、《通用电器设备配电设计规范》（ GB50055— 93）；10、《现场设备工业管道焊接施工及验收规范》（GB50236—98）；11、《污水泵型式和基本参数》（ JB/T6534— 1993）；12、《污水排入下水道水质标准》（ CJ3058-1999）；13、《工业与民用供配电系统设计规范》（ GB5005— 95）；14、业主提供的污水水质、水量等基础资料；15、企业污水处理站建设要求及我公司承建的同类工程的实际参数和经验。

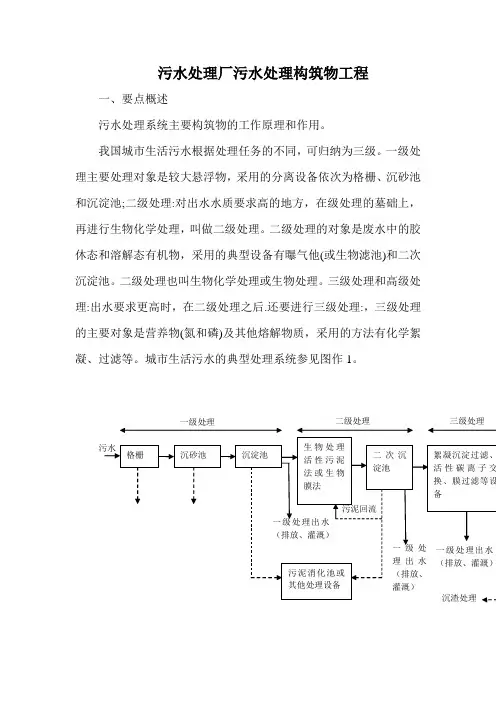

污水处理厂污水处理构筑物工程
污水处理厂污水处理构筑物工程一、要点概述污水处理系统主要构筑物的工作原理和作用。
我国城市生活污水根据处理任务的不同，可归纳为三级。
一级处理主要处理对象是较大悬浮物，采用的分离设备依次为格栅、沉砂池和沉淀池;二级处理:对出水水质要求高的地方，在级处理的墓础上，再进行生物化学处理，叫做二级处理。
二级处理的对象是废水中的胶休态和溶解态有机物，采用的典型设备有曝气他(或生物滤池)和二次沉淀池。
二级处理也叫生物化学处理或生物处理。
三级处理和高级处理:出水要求更高时，在二级处理之后.还要进行三级处理:，三级处理的主要对象是营养物(氮和磷)及其他熔解物质，采用的方法有化学絮凝、过滤等。
城市生活污水的典型处理系统参见图作1。
三级处理 一级处理二级处理图6-1城市生活污水的典型处理系统1格栅格栅设置的口的是用以拦截废水中较大块的漂浮物，以防阻塞构筑物的孔洞、闸阀和管道，造成水泵等机械设备。
因此。
格栅实际上是一种起保护作用的安全设施.，2.沉砂池沉砂池的形式按他内水流方向不同，可分为平流式、竖流式和旋流式，近年来曝气沉砂池和旋流式沉砂池也在国内普遍应用。
曝气沉砂池的优点是:通过调节曝气量，可以控制污水的旋流速度，使除砂效率较稳定;受流量变化的影响较小;同时，还对污水起预曝气作用。
旋流沉砂池的沉砂效率高，优点地少投砂简便。
3.沉淀池沉淀池可分为初沉池及二沉池，初沉池设在沉砂池后，利用重力沉降法分离水中悬浮固体。
二沉池为污水二级处理系统中设在生物处理后的构筑物，其作用是将活动污泥与水分离，具体质量控制应按以下要求:(1)平流式沉淀池采用进、出口水堰时，堰顶应保持水平，其高程的施工允许偏差应不超过±2mm，采用淹没式孔口时，孔口尺寸和位置的允许偏差应不超过5mm。
(2)竖流式沉淀池进水管的喇叭口安装应保待口平及立管垂直，垂直度的施工允许偏差应不超过2H/1000，但不大于10mm。
(3)辐流式沉淀池的进水管道和排泥管廊应经充水试验合格后，方能进行基槽分层填土夯实，其密实度不得低于95%..(4)为满足刮(吸)泥机的安装要求，沉淀池的相应部位施工的允许偏差应符台规范要求。
(完整)A2 O生化处理工艺对污水的处理
A2/O生化处理工艺对污水的处理王宏刚王咏摘要:某奶牛养殖场因生产工艺改变，导致过量COD排入废水收集系统，使污水处理站不能正常运转。
为达到GB 18918—2002《城镇污水处理厂污染物排放标准》一级A 要求，需对现有污水处理系统进行改扩建，以满足现有水量和水质处理要求。
该奶牛养殖场污水CODCr浓度高，可生化性强，应用EGSB 反应器，采用典型A2 /O生化处理工艺，辅以臭氧深度氧化处理，可以实现排放水达到《城镇污水处理厂污染物排放标准》一级A 标准.奶牛养殖场周边无农田灌溉条件，必须将养殖废水深度处理后达标排放。
应用本工艺，不仅实现排放水达标，而且为企业争取了更宽松的发展环境，极大地促进了企业的发展.关键词：EGSB 反应器； A2/O工艺; 臭氧氧化河北某奶牛养殖场拥有奶牛5500 头，2008 年建有一座污水处理站并投入运行，设计考虑采用砂床干清粪饲养方式，挤奶厅的污水和粪浆分别收集,涉及水源主要为挤奶厅冲洗水及部分生活污水,粪浆进行堆肥。
污水处理采用好氧悬挂链生物处理工艺，出水COD≤100 mg/L。
2010 年该厂改造现有生产工艺,改干清粪为水冲粪，以保证砂子的回收利用，并因此导致过量COD排入废水收集系统，污水处理站不能正常运转，出水超标。
为达到GB 18918—2002《城镇污水处理厂污染物排放标准》一级A 要求，需对现有污水处理系统进行改扩建,以满足现有水量和水质处理要求.1 原污水处理工艺原有污水处理系统的设计基于奶牛养殖基地采用干清粪方式，涉及水源主要为挤奶厅冲洗水及部分生活污水,水质较好.设计水量≤1200 m3/d，进水COD≤1200 mg/L,废水生化性较好，pH 为6～9，BOD/COD＞0. 35。
原污水处理工艺流程如图1 所示.图1 原污水处理工艺流程2 改扩建污水处理工艺选择奶牛场工艺改造后污水主要来源有: 奶牛养殖场挤奶台废水、降温喷淋水、牛棚粪污水等。
污水处理厂污泥处理构筑物
污水处理厂污泥处理构筑物一、要点概述污泥处理系统主要构筑物工作原理，其污水通过沉淀、曝气产生大量的污泥和剩余活性污泥混合后进行厌氧消化处理，其混合污泥平均含水率为95%-97%，平均有机物质含量为55%-65%(每吨污泥有机物含量约30.5kg),混合的污泥通过消化池中温处理与脱水处理，污泥在中温消化处理过程中所产生的沼气可作能源应用，脱水处理后的干污泥可作农业有机肥或制造建筑材料等。
本章对污泥处理的构筑物各种单位工程质量检验提出主要控制和一般控制项目，由于结构均为防水性钢筋混凝士结构上程，故污泥处理构筑物条款与污水构筑物条款应对照使用，不作重复编制。
二、条文释义7.1一般规定7.1.1本章适用于污泥处理系统的浓缩池、消化池、贮泥池等构筑物工程。
7.1.2污泥处理构筑物工程验收时，检查的有关资料应符合本规范第6.1.2规定。
7.1.3污泥处理构筑物的混凝土质，验收应符合本规范第6章规定。
7.1.4消化池应具有密封性能和保温性能。
7.1.5采用无粘结预应力工艺时，质量验收应符合现行国家有关规范要求。
【释义】污泥处埋的主要构筑物是消化池和污泥浓缩池，污泥浓缩池的施工技术要求与水处理的沉淀池相同。
本章重点介绍消化池，消化池由池顶、池体、工艺管道搅拌设备等组成。
池顶的形式分为固定式和浮动式两种，常采用弧形弯顶或为圆锥形。
池顶中部装集气罩、池顶设有入孔和搅拌设备，池顶下沿设溢流管。
池体形状常采用圆柱形或椭圆形(卵形)，其气室部分应不漏气，池壁内敷设耐腐蚀涂料或衬里，池壁外部设有保温层及装饰。
位于地下水位以下的池底宜采用隔水层。
工艺管道主要有污泥管、排上清液管、取样管几种，污泥管包括进泥管、出泥管、循环搅拌管，以上管道均应做防腐处理。
搅拌分为沼气搅拌、泵搅拌、机械搅拌、联合搅拌，其目的是使池内泥温和浓度均匀，防止污泥分层和形成浮渣，提高沼气的产量:目前，随着国内外污泥处理技术的不断发展，资源利用率要求的提高，过去设计采用传统的圆柱形消化池，将逐步被卵形消化池所替代。
污水处理常用的设备及构筑物讲义
净水池：储存净水，进一步加氯消毒。 净水处理工艺流程如下：
Page 30
3、A2O工艺
A2O是Anaeroxic—Anoxic—Oxic的英文缩写，A2O 生物脱氮 除磷工艺是传统活性污泥工艺、生物消化及反消化工艺和 生物除磷工艺的综合。 A2O工艺流程如下：
Page 31
工艺原理： A2O池分成厌氧段、缺氧段、好氧段。在 该工艺流程内，BOD5、SS和以各种形式存在的氮和磷将 一一被去除。A2O生物脱氮除磷系统的活性污泥中，菌群 主要由硝化菌和反硝化菌、聚磷菌组成。在好氧段，硝化 细菌将入流中的氨氮及有机氮氨化成的氨氮，通过生物硝 化作用，转化成硝酸盐；在缺氧段，反硝化细菌将内回流 带入的硝酸盐通过生物反硝化作用，转化成氮气逸入到大 气中，从而达到脱氮的目的；在厌氧段，聚磷菌释放磷， 并吸收低级脂肪酸等易降解的有机物；而在好氧段，聚磷 菌超量吸收磷，并通过剩余污泥的排放，将磷除去。
5 气浮设备 5.1一元化气浮机
由空气压缩机送到空气罐中的空气通过射流装置被带入溶气罐，在 0.35Mpa压力下被强制溶解在水中，形成溶气水，送到气浮槽中。在突然释 放的情况下，溶解在水中的空气析出，形成大量的微气泡群，同泵送过来的 并经加药后正在絮凝的污水中的悬浮物充分接触，并在缓慢上升过程中吸附 在絮集好的悬浮物中，使其密度下降而浮至水面，达到去除SS和CODcr的目 的。
Page 36
5、CASS工艺 CASS（Cyclic Activated Sludge System）即循环活性污泥法污水 处理工艺，是SBR工艺的一种变型。其实质是将可变容积的活性污泥 工艺过程与生物选择器原理有机结合的一种SBR工艺。工艺由于其投 资与占地面积省、易于分期建设、出水水质稳定、便于管理等特点， 在城镇污水处理与工业污水处理领域得到了广泛应用。 CASS工艺与传统SBR工艺的不同点在于： A：CASS工艺在进水阶段，不设充水过程或缺氧进水混合过程，节省占 地与投资； B：CASS工艺在进水处设生物选择器，该区域容积小，废水和回流污泥 同时进入，成为废水、污泥的接触混合区。生物选择器能有效抑制丝 状菌繁殖，避免污泥膨胀；同时在该区域实现释磷与反硝化脱氮。
实验室污水处理详细方案
实验室废水处理（序批式5m3/次）设计方案单位: .日期: .目录第1章总论 (1)1.1工程概述 (1)1.2设计依据 (1)1.3设计原则 (2)1.4进出水水质设计要求 (3)1.4.1进水水量 (3)1.4.1进水水质 (3)1.4.2出水水质 (4)第2章工艺流程选择及确定 (4)2.1工艺的选择 (5)2.2工艺的选择 (8)2.3工艺流程 (9)2.4工艺流程说明 (10)2.5处理效果预测 (11)第3章工艺参数设计 (12)3.1单元设计及设备选型 (12)3.2主要构筑物及设备一览表 (14)3.3动力配电 (16)3.4运行费用 (16)第4章工程内容 (17)4.1施工进度 (17)4.2服务承诺 (17)4.3工作条件 (19)4.4服务承诺 (19)第1章总论1.1工程概述我公司根据项目特点，依据国家设计规范和同类工程调研及工程实践经验，本着处理达标、经济环保的原则，完成该方案设计。
本设计方案针对实验室废水处理，由于实验室排出的废水COD、BOD、SS及大肠杆菌类的细菌等水质指标超出水污染物排放限值中要求，为了保护周围的水体环境，达到环保要求，现拟建设一座污水处理系统，以满足目前污水治理达标要求。
1.2设计依据1、《中华人民共和国环境保护法》；2、《污水综合排放标准》（GB8979-1996），一级标准；3、《环境工程手册》；4、《室外排水设计规范》（GBJ14-87）；5、《建筑给排水设计规范》（GBJ15-88）；6、电气设计遵照国家标准及有关设计规定；7、《城市区域环境噪声标准》GB3096-93；8、《工业自动化仪表工程施工及验收规范》（GBJ93-86）；9、《通用电器设备配电设计规范》（GB50055—93）；10、《现场设备工业管道焊接施工及验收规范》（GB50236—98）；11、《污水泵型式和基本参数》（JB/T6534—1993）；12、《污水排入下水道水质标准》（CJ3058-1999）；13、《工业与民用供配电系统设计规范》（GB5005—95）；14、业主提供的污水水质、水量等基础资料；15、企业污水处理站建设要求及我公司承建的同类工程的实际参数和经验。
污水处理主要处理构筑物 重要
废水处理系统的主要处理构筑物有格栅间、调节池、初沉池、储存池、污水提升泵房、冷却塔、A/O生化反应池、中沉池、生物接触氧化池、二沉池、混凝反应池、沉淀池、污泥浓缩脱水间等主要构筑物作用及特点.1 格栅间：格栅作为废水处理的第一道工序，是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。
格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中，以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。
因此，格栅起着净化水质和保护设备的双重作用。
所以在进入初沉池之前设置格栅间。
.2调节池：无论何种废水在进入主体处理构筑物之前，通常需要先进行水质、水量的调解，为后续构筑物的运行创造必要条件。
工业废水的水质和水量都是随时间的转移不断变化的，流量和浓度的不均匀往往给处理设备带来不少困难，或者使其无法保持在最优的工艺条件下运行。
因此要调节污水水质和水量，以便使进入污水处理系统的污水尽量均匀。
调解池具有以下作用：1）减少或防止冲击负荷对处理设备的不利影响。
2）使酸碱废水中和，处理过程中pH保持稳定。
3）调节水温4）当处理设备发生故障时，起临时事故储水池作用。
5.4.3初沉池：沉淀是在重力作用下，使悬浮液中密度大于水的悬浮固体下沉，从而与水分离的水处理方法。
它的去除对象，主要是悬浮液中粒径在10μm以上的可沉固体。
在各种水处理系统中，沉淀的作用有所不同，大致如下：1）作为化学处理与生物处理的预处理。
2）用于化学处理或生物处理后，分离化学沉淀物、分离活性污泥或生物膜。
3）污泥的浓缩脱水。
4）灌溉农田前做灌前处理。
普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。
入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用系数和固体颗粒的沉降提供尽可能稳定的水力条件。
沉降区是可沉颗粒与水分离的区域。
污泥区是泥渣储存、浓缩和排放的区域。
缓冲区是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。
污水处理厂常见构筑物构造分析设计
污水处理厂常见构筑物构造分析设计本文主要分析了污水处理厂常见构筑物构造设计的内容要点，首先阐述了单体构造设计的内容，其次在污水处理厂构造建筑物构造设计中存在难点，同时提供了相关的控制措施，希望通过研究为该领域的员工提供一些参考。
一、单体构造设计在单体构造设计过程中，必须严格按照设计规范的要求设计粗格子、细格子、氧化沟等构造内容，保证设计效果,满足工程需要。
(1)粗电网的构造设计关于粗格子的构造设计，通常主要涵盖两个内容，分别是内力的计算和耐上浮稳定性的管理等。
关于2个内容的前者，通常必须设定为地下6~llπι,精细测量并认定其中相关的矩形池和下沉状况。
构筑物的构造设计一般对池壁的计算应按照双向板的布局方式实施，相关载荷类型主要是三角形和梯形。
对于池壁厚度设计，厚度通常设定为嵌入深度的1/12—1/15规格。
相应底板厚度的可能值是池壁根部厚度的1.2倍，需要确保与根底池壁的嵌接。
根底反力的计算一般要复盖池内正常情况下的水的重量和协助各种操作的部件的重量，由于该建筑物具有较深的地下构造，自重的重量小，因此根底的反力一般较小。
与此同时，可以通过相关的精细计算以最小的钢筋率实施根底底板钢筋设计。
这样，就需要适当加强上下钢筋，开展钢筋的系统管理和实时测量，确认其操作效果没有问题。
池壁的计算主要涵盖抗折、剪切力和压力等的计算，请务必确认其各指标符合规定的标准。
弯矩的计算一般需要区别化分析，本文列举的内容以最大值为执行基准。
(2)细电网的构造设计细格子的构造设计主要涵盖矩形池塘、水路、圆形池塘等内容，其高度通常设定为比地面高1-3m左右。
在构造的构造和施工中，一般以钢筋混凝土构筑的梁柱等为承重主体,实现对全池体的支承和承受。
通常，水路的净宽度请控制在600~900ram,水深请控制在InI左右。
由于池塘水的负荷小，池塘壁的设计和内力的计算按照悬臂板的具体规格实施,池塘壁的厚度控制在200~250πιπι的区间，采用双重双向配筋方式构成。
污水处理主要处理构筑物 重要word精品文档16页
废水处理系统的主要处理构筑物有格栅间、调节池、初沉池、储存池、污水提升泵房、冷却塔、A/O生化反应池、中沉池、生物接触氧化池、二沉池、混凝反应池、沉淀池、污泥浓缩脱水间等主要构筑物作用及特点.1 格栅间：格栅作为废水处理的第一道工序，是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。
格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中，以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。
因此，格栅起着净化水质和保护设备的双重作用。
所以在进入初沉池之前设置格栅间。
.2调节池：无论何种废水在进入主体处理构筑物之前，通常需要先进行水质、水量的调解，为后续构筑物的运行创造必要条件。
工业废水的水质和水量都是随时间的转移不断变化的，流量和浓度的不均匀往往给处理设备带来不少困难，或者使其无法保持在最优的工艺条件下运行。
因此要调节污水水质和水量，以便使进入污水处理系统的污水尽量均匀。
调解池具有以下作用：1）减少或防止冲击负荷对处理设备的不利影响。
2）使酸碱废水中和，处理过程中pH保持稳定。
3）调节水温4）当处理设备发生故障时，起临时事故储水池作用。
5.4.3初沉池：沉淀是在重力作用下，使悬浮液中密度大于水的悬浮固体下沉，从而与水分离的水处理方法。
它的去除对象，主要是悬浮液中粒径在10μm以上的可沉固体。
在各种水处理系统中，沉淀的作用有所不同，大致如下：1）作为化学处理与生物处理的预处理。
2）用于化学处理或生物处理后，分离化学沉淀物、分离活性污泥或生物膜。
3）污泥的浓缩脱水。
4）灌溉农田前做灌前处理。
普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。
入流区和出流区的作用是进行配水和集水，使水流均匀地分布在各个过流断面上，为提高容积利用系数和固体颗粒的沉降提供尽可能稳定的水力条件。
沉降区是可沉颗粒与水分离的区域。
污泥区是泥渣储存、浓缩和排放的区域。
缓冲区是分隔沉降区和污泥区的水层，防止泥渣受水流冲刷而重新浮起。
生活污水处理工程方案设计
目录一、工程概述 1二、设计依据及设计原则 12.1、设计依据 12.2、设计原则 1三、水质水量及处理要求 23.1、污水水质 23.2、污水水量 23.3、处理要求 2四、处理工艺的确定及特点 34.1、处理工艺选择 34.2、工艺流程 34.3、流程简述 34.4、流程特点 4五、主要设备及构筑物的设计参数 4六、处理效果 7七、主要设备及构筑物一览表 7八、工程概算 98.1、编制依据 98.2、工程投资估算 9九、运行费用 9十、附图 1010.1、污水处理工艺流程图 1010.2、污水处理站平面布置图 10生活污水及回用工程—方案设计—一、工程概述建筑面积为3万平方米，小区内大约300户。
为爱惜水资源、解决水资源惊惶的问题，小区确定实施中水回用工程，支配新建一座中水回用工程设施，总占地面积150平方米左右。
处理后的水回用于小区内的景观、草坪、树木的浇灌、道路冲洗等。
二、设计依据及设计原则2.1、设计依据（1）、《室外排水设计规范》（GB50014-2006）（2）、《给水排水设计手册》（第5册）（3）、《生活杂用水水质标准》（CJ25.1-89）（4）、《污水综合排放标准》（GB8978-1996）（5）、《沈阳市中水回用管理暂行方法》2.2、设计原则1. 接受技术先进、性能牢靠的污水处理工艺，保证污水经处理后达标回用。
2. 依据环境质量要求高、污水处理工程用地惊惶特点，接受地埋式处理措施，上部铺设草坪，以保证地表美观整齐。
3. 为保证出水达到一级排放标准，将生化处理后的生活污水进一步深度净化，出水可用于养鱼、浇灌草坪。
4. 避开污水处理过程中的二次污染，实行措施确保动力部分噪声达标，生化处理无异味散发、对四周环境无影响。
三、水质水量及处理要求3.1、污水水质污水类别：生活污水污水指标：CODcr：200mg/lBOD5： 100mg/lSS： 150mg/l3.2、污水水量小区内大约300户，按每户平均3.5人计，依据给水规范，本方案的污水量为230吨/天，变更系数取K=1.25，故平均设计水量为288吨/天，即：12吨/时。
污水处理工艺示例
UASB—SBR工艺处理啤酒生产废水1 废水水质及排放标准桂林某啤酒有限公司目前生产能力为25×104 t/a，吨啤酒产生废水量为7～8m3，排放废水量为6500 m3/d。
废水经处理后，要求达到《污水综合排放标准》(GB 8978—1996)的一级标准，其主要水质指标见表1。
2 主要构筑物及设备①UASB池：由原有的水解/酸化池改造而成，容积负荷为8.7 kgCOD/(m3·d)，水力停留时间为7.0 h，设计水量为6500m3/d，有效容积为1 870m3。
共分12组并联运行，每组的有效尺寸为13.3 m×8.5 m×5.5 m。
三相分离器采用南开大学环境科学与工程学院的专利技术制造。
②SBR池：即原有的SBR池，其进水包括UASB池出水、低浓度废水以及锅炉房排水。
SBR池的污泥负荷为0.17 kgBOD/(m3·d)，周期T为12 h。
其中，进水时间为4 h，曝气时间为6 h(曝气从进水结束前2 h 开始)，沉淀时间为2 h，排水时间为1 h，闲置时间为1 h(有时视水量而变化)。
SBR池的COD去除率达95%，出水的COD浓度≤20～30 mg/L。
SBR池分3组交替进水，每组的有效尺寸为38.4 m×16 m×5.4 m。
采用螺旋式曝气器，每个曝气器的服务面积为1.5m2，共297个。
构筑物一览表见表2。
3 工艺流程保留原有的SBR工艺，将水解/酸化反应池改造成UASB反应池的过程中，同时实行清污分流，将冷却水直接排放，高浓度废水先经过UASB池处理，出水再与低浓度废水混合进入SBR反应池。
整个工艺流程如图1所示。
4 实际运行效果4.1 UASB的启动启动过程经历了污泥活性恢复、提高负荷和满负荷进水三个阶段。
启动于2000年5月开始，从成都污水处理厂运来80 t厌氧消化脱水污泥，采用边用废水对泥饼进行溶化、稀释、搅拌，边向UASB池内泵入的方式完成接种污泥的投放。
污水处理厂各构筑物的设计计算
第二章设计方案城市污水处理厂的设计规模与进入处理厂的污水水质和水量有关，污水的水质和水量可以通过设计任务书的原始资料计算。
2.1厂址选择在污水处理厂设计中，选定厂址是一个重要的环节，处理厂的位置对周围环境卫生、基建投资及运行管理等都有很大的影响。
因此，在厂址的选择上应进行深入、详尽的技术比较。
厂址选择的一般原则为：1、在城镇水体的下游；2、便于处理后出水回用和安全排放；3、便于污泥集中处理和处置；4、在城镇夏季主导风向的下风向；5、有良好的工程地质条件；6、少拆迁，少占地，根据环境评价要求，有一定的卫生防护距离；7、有扩建的可能；8、厂区地形不应受洪涝灾害影响，防洪标准不应低于城镇防洪标准，有良好的排水条件；9、有方便的交通、运输和水电条件。
由于该地夏季盛行东南风，冬季盛行西北风，所以，本设计的污水处理厂应建在城区的东北或者西南方向较好，最终可根据主干管的来向和排水的方便程度来确定厂区的位置。
根据设计原则和设计要求，本工程拟比选出一个投资省、运行费用低、技术成熟、处理效果稳定可靠、运行管理方便、要求操作运转灵活、技术设备先进、成套性好、便于分期实施的处理工艺。
从进、出水水质要求来看，本工程对出水水质要求较高，要求达到一级A 标准，不但COD、BOD指标要求高，还要求脱氮除磷，所以需从出水水质要求来选择处理工艺。
1、A2/O工艺A2/O脱氮除磷工艺（即厌氧-缺氧-好氧活性污泥法，亦称A-A-O工艺），它是在A p/O除磷工艺上增设了一个缺氧池，并将好氧池出流的部分混合液回流至缺氧池，具有同步脱氮除磷功能。
其基本工艺流程如图1所示：进水内回流图1 A2/O工艺基本流程图污水经预处理和一级处理后首先进入厌氧池，在厌氧池中的反应过程与A p/O生物除磷工艺中的厌氧池反应过程相同；在缺氧池中的反应过程与A n/O 生物脱氮工艺中的缺氧过程相同；在好氧池中的反应过程兼有A p/O生物除磷工艺和A n/O生物脱氮工艺中好氧池中的反应和作用。
污水处理厂内构筑物计算公式表
18
34.72222 出
最大设计流量 Qmax(m3/d) 出水堰负荷 q（L/ （s*m)） 出水堰长L （m） 出水堰直径 D（m） 集水槽宽b （m) 集水槽起端 高度 h0(m) 堰自由跌落 Δh (m) 过水断面面 积A (m2) 湿周 f(m) 水力半径 R(m)
水
堰
流速 V(m/s）
计
2.42
3 0.031826
0.3 0.731826 2.170547
0.07 1.888885 0.155647
平
流
式
沉
砂
池
的
设
计
计
算
表
(第一种方法:无砂粒沉降资料)
最大设计 最大设计 两次清除 城市污水 每一分格 每个沉砂 斗壁与水 最小流量 最小设计 Qmin时的 验算最小 水流断面 生活污水总变化 沉砂室所 沉砂斗底 沉砂斗高 沉砂斗上 沉砂斗容 沉砂池底 池底坡长 沉砂室高 超出地面 沉砂池总 最大设计流量时 每格宽度 池总宽度 设计有效 流量时的 长度L(m) 流量 沉砂的时 沉砂量X 斗的容积 流量 水流断流 流速 池子格数n 沉砂斗数 平面倾角 只用一格 水深h2 (m) 系数KZ 宽a1 (m) 度h'3 (m) 口宽a(m) l2 (m) 度h3(m) 高度h1(m) 的流速v(m/s) b(m) B(m) 积V0 (m3 ) 坡度i 高H(m) 面积A(m2 ) 需要V(m3 ) 3 3 6 3 3 3 流行时间 间间隔 量 α (度) 工作n1 Qmax (m /s) (m /10 m ) V0 (m ) Qmin (m /s) 面积ω min vmin (m/s) t(s) 30 T(d) 2 0.25 7.5 0.00694 0.02776 1 0.8 0.8 0.0347 30 1.5 0.023985 2 0.011992 0.5 55 0.35 0.990145 0.201304 0.06 2.65 0.509 0.3 0.8437 1 0.1 0.02776 3.602305
城市污水处理厂水处理构筑物及其结构
4.1.2离心法:利用快速旋转所产生的离心力使污泥中的固体 颗粒和水分离。 常用机械：筒式离心机、盘式离心机和板式离心机。
污水主要运转设施的运行管理
1.污水提升泵站 1.1提升泵站工艺原理:污水经提升泵提升到后续处理单元所 需要的高度,使其实现重力流。一般由水泵、集水池和泵 房组成。 1.2运行与管理 1.2.1集水池的维护 (1)定期清淤; (2)清淤时,保持通风,下池之前确认无有毒,有害和可燃气体; (3)池下工作时间每名检修人员不超过30min。
（3）产泥量少，可实现少剩余污泥运行；
（4）工艺调整灵活，适应性广； （5）丝状菌不能大量增殖，避免了污泥膨胀； (6)抗冲击负荷强。 6.改良的A2/O法 7.间歇式活性污泥法(SBR) 工艺核心是集有机物降解与混合液沉淀于一体的间歇式 曝气池。工艺流程图2-37 其优点：（1）对水质水量变化适应性强，运行稳定， 适应于水质水量变化较大的小城镇污水处理；
3.4城市农业发展情况及当地气候条件等情况。 2.污泥分类 2.1按成分分类 2.1.1污泥 2.1.2沉渣 2.2按来源分类(初沉污泥、剩余活性污泥、腐殖污泥、消化 污泥、化学污泥) 3.污泥的性质指标 3.1污泥含水率:初沉池污泥含水率一般为95-97%;剩余污泥一 般为99.2-99.8%;
（2）为非稳态反应，反应时间短，可不设二沉池，建设费 和占地少； （3）处理效果好，BOD5去除率达95%，且产泥量少； （4）同时脱氮（80%-90%）和除磷（80%）的功能； （5）溶解氧的浓度在0-2mg/l之间变化，可减少能耗。 缺点：（1）操作复杂； （2）自控化要求比较高；
（3）对高氮和高磷废水处理效果差。 操作要点：（1）根据进水COD浓度采用非限量曝气，半限 量曝气，限量曝气;进水时间以短促为宜,瞬间最好; （2）反应曝气后，进行缓速搅拌；在进入沉淀过程前，进 行短暂的微量曝气，脱除附着在污泥上的气泡或氮，以保 证沉淀过程的正常进行； （3）沉淀时间为1.5-2.0h (4)排放上清液后,排放剩余污泥;
污水处理的方法有哪些
污水处理的方法有哪些首先得知道是污水的类型生活污水还是工业废水处理方法大致三类：物理处理法是利用物理作用分离污水中呈悬浮固体状态污染物质的方法。
主要方法有：格栅截留法、沉淀法、气浮法和过滤法等。
⌝化学处理法是利用化学反应的作用分离回收污水中各种污染物质（包括悬浮物、胶体和溶解物等）的方法，主要用于处理工业废水。
主要方法有：中和、混凝、电解、氧化还原、汽提、萃取、吸附和离子交换等。
⌝生物处理法是利用微生物的代谢作用使污水中呈溶解、胶体状态的有机污染物转化为稳定的无害物质的方法。
主要方法有好氧法和厌氧法两大类，好氧法广泛应用于处理城市污水及有机性工业废水，厌氧法则多用于处理高浓度有机污水与污水处理过程中产生的污泥。
⌝大致分为三类：物理法，化学法和生物处理法物理法：气浮、絮凝、超滤、吸附等化学法：混凝⌝生物法：活性污泥处理、生物膜处理、生化塘、生态湿地等预处理（一级处理）-----二级处理------三级处理（深度处理）⌝气浮处理，SBR处理，水解酸化处理，BAF处理，A/O等等⌝主要是物化法和生物法。
废水的生化性较高的时候主要采用生物法⌝污水再利用经过处理的二级水可以做很多，但是如果是原生污水的话利用就比较少，因为原生污水的杂质不确定加之太多，国内在这方面的利用还是比较少的，不过目前还是有一种利用方式，就是使用污水源热泵系统利用污水内部温度恒温的特点为室内工冷暖，雷诺特环境设备（北京）有限公司是一家专业从事污水源热泵系统工程施工的单位，该公司的离心式技术（离心式污水换热器有效地解决了传统污水换热器已堵塞的毛病，详细的你可以去咨询他们。
⌝⌝常用的污水处理方法现在将这些处理法的原理及功能在此一一说明：一、沉淀物过滤法：沉淀物过滤法的目的是将水源内之悬浮颗粒物质或胶体物质清除乾净。
这些颗粒物质如果没有清除，会对透析用水其它精密的过滤膜造成破坏或甚至水路的阻塞。
这是最古老且最简单的净水法，所以这个步骤常用在水纯化的初步处理，或有必要时，在管路中也会多加入几个滤器(filter)以清除体积较大的杂质。
