555芯片升压电路精选
ne555高压电路图及制作
ne555高压电路图及制作
今天做了一个555高压电路，输入12v拉弧2.5cm.废话少说，先上电路图
电阻用1/4W的，要18k，10k，68欧，和一个50k的可调电阻，电阻的阻值接近就好了，因为电阻不是那么容易找的，1nf的电容我用的是纶涤电容，标着102的就是了，470uf 的用电解电容，耐压高点，555ic我用的是ha17555，mos管我用irfr260.
按照右上边的图布线就可以了。
在高压包的磁环上饶5-10圈的漆包线，
这是元件
首先在洞洞板上安插元件
安插顺序是从小到大，这样比较容易安插
焊接
剪去引脚
接着按照上面的图，在洞洞板上布线
接好后的样子
焊工不是很好啊O（∩_∩）O~
使用时，mos管发热和大啊加个散热片
整体图
来个高压包特写。
555电源电压高低限报警器电路图
555电源电压高低限报警器电路图
如图所示为电源电压高、低限报警电路。
该报警器由高限报警电路和低限报警电路两部分组成。
右侧为低限报警电路：在电源电压接近低限(但仍为正常)情况下，调节电位器Wz，使556 8脚电位稍大于1/3VDD。
当电源电压向下偏移使⑧脚电位降到小于l/3VDD)时，556 ⑨脚便发生翻转，输出高电平，从而使低限告警发光二极管LED2发光。
同时，因晶体管BG与⑨脚相连，故管子饱和导通，相应又使8脚钳位于低电平。
稳压管Dw的稳压值应选择为稍低于2/3VDD值。
左侧为高限报警电路：调节电位器W1，使电源电压在接近高限电压(但仍为正常)情况下，556⑥脚电位稍高于l／3VDD值，此时左侧电路输出(⑤脚)为低电平。
当电源电压瞬间升高时，因C1两端电压不能突变，即C，的电压相对于556的基准电压(1／3VDD)变低，则电路发生翻转，⑤脚输出为高电平，此时高限告警二极管LED1发光，告知超限。
图中A为复位开关。
按下时，强制复位，使电路输出低电平。
本电路适用于在电源电压波动时及时发光报警、进行监视，从而保证直流电压稳定度比较高的场合。
为了方便大家更好的学习，畅学电子网特别增加了针对单片机和EDA的公众号，每天推送相关知识，希望能对你的学习有所帮助！。
555定时器常见应用及50个经典设计电路
555定时器常见应用及50个经典设计电路555定时器是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。
此电路后来竟风靡世界。
目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。
初识555定时器555定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极型（TTL）工艺制作的称为555，用互补金属氧化物（CMOS ）工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。
555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555 芯片是极其多用途的芯片，有着多达数百的不同应用包括时基计时或是开关以及电压控制的振荡器和调节器。
对于接触过数字电路或者模拟电路的人来说，555芯片绝对算的上是经典的。
凭借着其低廉的成本和可靠的性能，广泛的被应用到各种电器上，包括仪器仪表、家用电器、电动玩具、自动控制。
555定时器的引脚图它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TL，该脚电压小于1/3 VCC时有效。
3脚：输出端OUT。
4脚：直接清零端RST。
当此端接低电平时，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端正常工作时应接高电平。
5脚：CO为控制电压端。
若此脚外接电压，则可改变内部两个比较器的基准电压，当该脚不用时，应将该脚串入一只0.01μF（103）瓷片电容接地，以防引入高频干扰。
6脚：高触发端TH，该脚电压大于2/3 VCC时有效。
7脚：放电端。
该端与放电管T的集电极相连，用做定时器时电容的放电引脚。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 -16V，CMOS型时基电路VCC的范围为3-18V，一般用5V。
555芯片升压电路精选

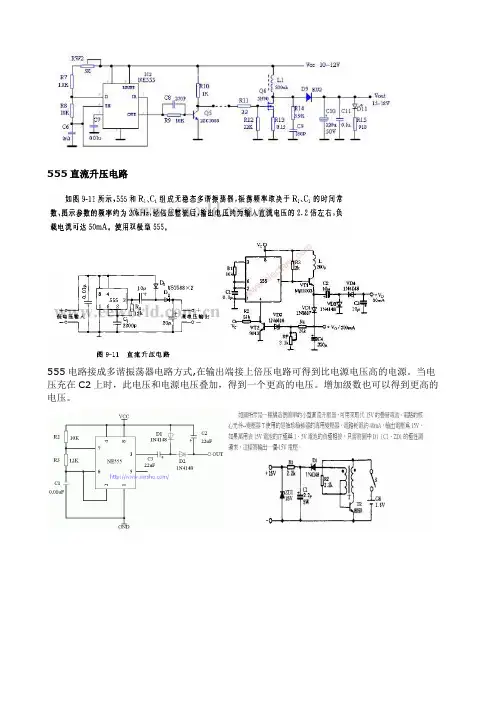

555直流升压电路
555电路接成多谐振荡器电路方式,在输出端接上倍压电路可得到比电源电压高的电源。
当电压充在C2上时，此电压和电源电压叠加，得到一个更高的电压。
增加级数也可以得到更高的电压。
直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC 电路的一种类型。
在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。
几种简单的直流升压电路
以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。
这些电路比较适合用在万用电表中，替代高压叠层电池。
基于555时基电路的直流升压电路设计
基于555时基电路的直流升压电路设计基于555时基电路的直流升压电路设计直流升压电路是电子领域中常见的设计电路之一。
它们将直流电压提升到更高的水平，以满足特定应用的需求。
本文将介绍一种基于555时基电路的直流升压电路设计，以及其工作原理、元件选择和性能改进方法。
1. 电路设计思路我们选择使用555定时器作为时基电路的核心元件，通过其具有的定时和多功能特性来实现直流升压电路的设计。
该设计的主要思路是利用555定时器的输出脉冲信号来驱动一个MOSFET开关，通过周期性开关与断开，将输入电压提高到所需的输出电压。
2. 电路工作原理该电路的基本原理如下：当555定时器的触发引脚接收到一个触发信号时，电路内置的比较器会将其输出引脚置高，从而导通MOSFET开关。
此时，输入电压通过MOSFET开关传输到电感上，并存储在电感中。
当555定时器的时间延迟完成后，电路内置的比较器将其输出引脚置低，从而断开MOSFET开关。
此时，电感中存储的能量被释放，输出电压通过二极管和电容传输到负载。
3. 元件选择在选择元件时，我们需要根据电路需求来确定合适的元件参数。
对于MOSFET开关，应选择具有合适电流和电压承受能力的型号。
对于电感和电容，应考虑其电容值和功率损耗等因素。
选择适当的二极管还可以提高电路的效率。
4. 性能改进方法在设计过程中，我们可以采取一些措施来改进电路的性能。
首先，我们可以通过调整555定时器的参数来改变输出信号的频率和占空比。
这可以根据实际需求来优化电路的稳定性和效率。
其次，我们可以增加输入和输出滤波电容，以减少输入电压的波动和输出电压的纹波。
此外，优化电感的选取和增加反馈电路也可以进一步提高电路的性能。
5. 实际应用基于555时基电路的直流升压电路设计在很多实际应用中都有广泛应用。
例如，它可以用于直流电源转换器、电动机启动器、照明系统等领域。
通过合理的设计和优化，该电路可以实现高效稳定的电压提升，满足各种应用的需求。
15个有趣的555电路，没事可以自己做一做

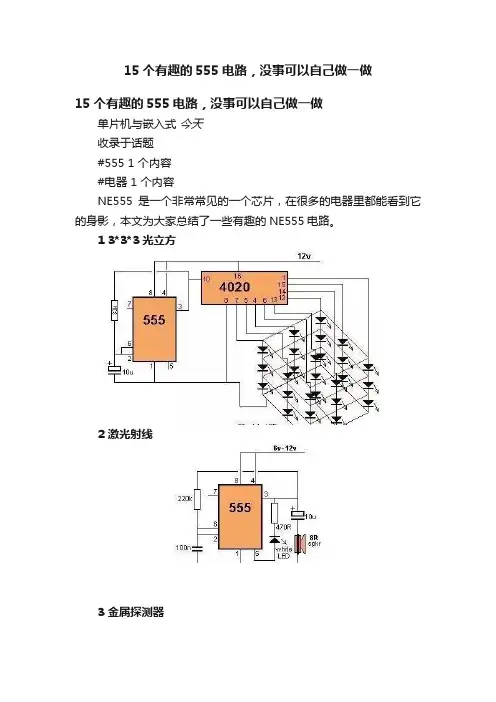

15个有趣的555电路，没事可以自己做一做
15个有趣的555电路，没事可以自己做一做
单片机与嵌入式今天
收录于话题
#555 1 个内容
#电器 1 个内容
NE555是一个非常常见的一个芯片，在很多的电器里都能看到它的身影，本文为大家总结了一些有趣的NE555电路。
1 3*3*3光立方
2 激光射线
3 金属探测器
4 音乐盒
5 电子转盘
6 舵机测试器
7 反应计时器
8 高压发生器
9 触摸开关
10 交通信号灯
11 电视信号干扰器
12 自行车转向灯
13 电子琴
14 步进电机速度控制器
15 齐纳二极管测试器
STM32嵌入式开发
STM32嵌入式，PCB电路图，C语言，单片机，Matlab，Linux 9篇原创内容
公众号。
ne555原理图及例子
ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
NE555简单升压1000V
10kV 直一交流电源变换电路介绍的电源变换电路是由低压直流变换成高压交流的电源变换电路，555 电路在本例中组成振荡电路，产生电压变换所要求的高频脉冲，通过变压器的升压，将低压直流电源、变换成高压交流电源。
由变压器升压的高压电源变换电路比起二极管-电容升压的高压电源变换电路来，可以输出较大的工作电流，这对于某些工作电路是十分必要的。
10kV 直一交流电源变换电路组成如图2-55 所示。
10kV 直一交流电源变换电路工作原理分析电路中，LM555 与R6~R9 及C1 组成多谐振荡器，产生约15kHz的方波脉冲。
R7 与R9 为可调电阻，用来调节振荡脉冲的占空比和频率，其目的是使输出电压达到设计要求。
VT1 , VT2 组成两级直接搞合式缓冲放大电路，将振荡电路输出的脉冲进行缓冲放大后，加至场效应电源调整管VT3 的栅极。
由于输出的高电压需要大功率的输出管，大功率输出管也需要大的推动功率，所以采用两级晶体管将其放大。
由场效应输出管VT3 输出的脉冲加至升压变压器T 的初级，在变压器的次级便得到了10kV 的高压交流电源。
在采用变压器升压的高压电源变换电路中，升压变压器是最关键的组件，其中最重要的又是变压器绕组间的绝缘问题，如果绝缘问题解决得不好，不可能取得所需要的高电压。
在本电路中，升压变压器采用的是黑白电视机中使用的行输出变压器。
这种变压器采用铁淦氧材料作变压器铁芯，它的设计工作频率也和本电路的工作频率相接近，可以取得预期的效果。
10kV 直一交流电源变换电路中的555 电路应使用双极型的555 电路，如NE555 、LM555 等，不能使用CMOS型的，否则将使推动功率不足，达不到要求的高压。
电路组成后，反复调整R7 与则，可使输出的交流高压达到要求。
无感DC三倍升压电路-桂林电子科技大学二院
引言在数字信息快速发展的时代中，大规模集成电路在我们的日常生活所接触和使用的电子产品中占据着越来越高的比重，而我们所处的空间中也充斥着各种频率和强度的电磁波。
如何在无法集成电感的集成IC芯片中提高电压以及在环境干扰较大的环境中获得较高的电压和功率一直是我们孜孜不倦地在寻求解决方法的难题。
于是无感直流升压电路应运而生。
无感DC三倍升压电路指的是利用无感元器件将低压输入直流信号升高到输入信号峰值三倍左右的直流信号输出的装置。
主要是将电源输入端的能量用以产生自激振荡信号，然后在保证一定效率的情况下，利用倍压整流电路将电压抬高的过程。
在本电路设计中，主要采用廉价的集成电路555定时器构成多谐振荡器产生方波信号，在经过两个三极管搭建的互补推挽放大器放大电流后，经过4倍压整流电路，得到升高以后的电压输出。
在带负载和空载的情况下，电压没有明显的改变。
在带负载的情况下，功率转换效率达到80%左右！1 设计要求（1）不使用任何有感器件，包括电感、绕线变压器及一些有感升压IC。
（2）输入电压为6V DC，可使用4个1.5V的7号干电池串联或直接用稳压直流电源提供。
（3）在输出电流为30mA时，输出端在带负载的情况下输出为电压：≥15V DC 。
（4）在有负载、空载两种情况下，输出端电压无明显变化。
（5）电压纹波控制在适当范围内，能有效提高升压效率。
（6）完成要求：设计与制作可供实际检测的实物样品，并且按要求完成课程设计报告。
2 设计构思及理论2.1 设计思路要设计一个无感DC三倍压电路，可以由一个多谐振荡器和一个倍压整流电路来组成。
但是为了能有效的储存能量和过滤掉大部分电压纹波，所以在设计电路时要在倍压电路输出端加上一个较大的电解电容，这样使得得到的波形更加完美。
如下图1为简单的无感DC倍压电路。
这是一个通过百度文库的搜索引擎搜索到得一个常用无感DC升压电路。
将555电路产生的振荡脉冲，通过二极管整流电路整流后向电容充电，使电容充电至电源电压，将这样的整流一充电电路逐级连接，就可以得到2倍、3倍、4倍甚至多倍于电源电压的升压路。
基于555芯片设计直流升压变换电路
基于555芯片设计直流升压变换电路
展开全文
基于555芯片设计直流升压变换电路
555定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555用CMOS工艺制作的称为7555,除单定时器外，还有对应的双定时器 556/7556。
555定时器的电源电压范围宽，可在4.5V~16V工作，7555可在3~18V工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。
555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.。
ic555
基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。
555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。
因此，555时基电路可用作：脉冲发生器、方波发生器、单稳态多谐振荡器、双稳态多谐振荡器、自由振荡器、内振荡器、定时电路、延时电路、脉冲调制电路、仪器仪表的各种控制电路及民用电子产品、电子琴、电子玩具等。
现以5G1555时基集成电路为例，说明其各脚功能。
5G1555时基电路有两种结构。
一种为金属圆壳封装（型号为5G1555），其外貌与管脚排列如图39-1中（a）所示；另一种为陶瓷双列封装（型号为5G1555C），其外貌与管脚排列如图39-1中（b）所示。
图39-1无论是进口或国产的时基555集成电路，还是用何种材料封装，其内部电路原理和管脚的功能则是完全一致的。
其各管脚功能如下：①脚接电源地线，即电源的负极；②脚为低电位触发端，简称低触发端；③脚为输出端，可将继电器、小电动机及指示灯等负载的一端与它相连，另一端接地或电源的正极；④脚为低电位复位端；⑤脚为电压控制端，主要是用来调节比较器的触发电位；⑤脚为高电位触发端，简称高触发端；⑦脚为放电端；⑧脚接电源正极。
弄清各管脚的功能后，正确运用555时基集成电路就十分容易了。
今列举555时基电路若干种如下，供读者选用与开拓。
1．救护车铃声横拟电路救护车铃声模拟电路如图39-2所示。
图39-2图中，IC1555组成频率为1Hz的振荡电路，IC2555组成高频振荡器，其振荡频率被频率为1Hz的振荡器调制，即当IC1的③脚输出高电平时，IC2振荡器的振荡频率低；当IC1的③脚输出低电平时，IC2振荡器的振荡频率高，这样就导致扬声器中发出“滴-嘟、滴-嘟”的声响。
十一款经典NE555应用电路图详解
十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。
使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。
该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。
拨动开关S3确定手动或自动模式。
如上所示的电路被绘制在自动位置，并操作如下。
双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。
S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。
第2季将在，并激活继电器A/2。
C3和R4的网络形成用于中继一低电流保持电路。
继电器A/2是一个12V继电器与500欧姆的线圈。
它需要稍微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。
当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。
初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
NE555经典电路
应用电路全集 NE555应用电路全集各种应用电路555触摸定时开关集成电路IC1IC1是一片是一片是一片555555555定时电路，在这里接成单稳态电路。
平时由于触摸片定时电路，在这里接成单稳态电路。
平时由于触摸片P 端无感应电压，电容C1C1通过通过通过555555555第第7脚放电完毕，第脚放电完毕，第33脚输出为低电平，继电器KS 释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P ，人体感应的杂波信号电压由C2C2加至加至加至555555555的触发的触发端，使端，使555555555的输出由低变成高电平，继电器的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，吸合，电灯点亮。
同时，555555555第第7脚内部截止，电源便通过R1R1给给C1C1充电，这就是定时的开始。
充电，这就是定时的开始。
充电，这就是定时的开始。
当电容C1C1上电压上升至电源电压的上电压上升至电源电压的上电压上升至电源电压的2/32/32/3时，时，时，555555555第第7脚道通使C1C1放电，使第放电，使第放电，使第33脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1R1、、C1C1决定：决定：决定：T1=1.1R1*C1T1=1.1R1*C1T1=1.1R1*C1。
按图中所标数值，定时时间约为。
按图中所标数值，定时时间约为。
按图中所标数值，定时时间约为44分钟。
分钟。
D1D1D1可可选用选用1N41481N41481N4148或或1N40011N4001。
相片曝光定时器附图电路是用附图电路是用555555555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：工作原理： 电源接通后，定时器进入稳态。
此时定时电容CT 的电压为：的电压为：VCT=VCC=6V VCT=VCC=6V VCT=VCC=6V。
20款555时基芯片经典电路应用与制作
20款555时基芯片经典电路应用与制作对于555芯片而言，相信很多电子爱好者都有所了解，555芯片内部仅有十个元件，包括分压器、比较器、基本R-S触发器、放电管以及缓冲器等，是模拟电路和数字电路的混合体，如下图所示，为555芯片内部结构，芯片内部包含三只5KΩ的电阻，这款芯片也因此得名“555”，就是这样一款“简约不简单”的芯片，可谓是经久不衰，在很多电子电路中都有广泛的应用，今天我们来介绍一下555芯片的20款经典电路应用制作，热爱电子DIY的朋友可以在闲暇之余，做些简单的电子DIY作品出来哦~~555芯片内部结构利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。
当然，555集成电路在很多复杂的电子电路中，也都有着非常广泛的应用，下面介绍20款经典应用电路与制作，供大家参考。
1．触摸延时“小灯”将触摸开关发光二极管的实验中加入延时电路，调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间，就调换大容量的电容，如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等，可拆去发光二极管和电阻，换一个6伏的小灯即可。
2．触摸延时音乐门铃将触摸延时“小灯”电路中拆去发光二极管，改为连接音乐片电路即可。
它可以当作门铃使用，也可安置在人手触摸处作为瞬间报警器。
3．手控行车红绿灯指示器模型先做一个红绿灯灯架，将红绿发光二极管固定在灯架上，按图连接后，只要向下按动按键，则红灯变为绿灯，手一离开便又成为红灯。
4．可自动控制的行车红绿灯指示器模型将上图的手控改为磁控，再加上延时电路，就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架，将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时，电路导通，红灯变为绿灯，汽车继续向前行驶，由于延时电路作用，使绿灯亮一段时间，保证汽车驶过路口。
需要注意的是根据汽车模型的速度，调整干簧管的位置和电路延时的时间。
555时基电路的四种常用电路
555时基电路的四种常用电路555时基电路的四种常用电路555时基电路是一种双极型的时基集成电路，工作电源为4．5v～18v，输出电平可与TTL、CMOS 和HLT逻辑电路兼容，输出电流为200mA，工作可靠，使用简便而且成本低，可直接推动扬声器、电感等低阻抗负载，还可以在仪器仪表、自动化装置及各种电器中作定时及时间延迟等控制，可构成单稳态触发器、无稳态多谐振荡器、脉冲发生器、防盗报警器、电压监视器等电路，应用及其广泛1 555时基电路的内部结构国产双极型定时器CB555的电路结构如图l所示。
它由分压器、电压比较器C1和C2、SR锁存器、缓冲输出器和集电极开路的放电三极管TD组成。
1．1 电压比较器电压比较器C1和C2是两个相同的线性电路，每个电压比较器有两个信号输入端和一个信号输出端。
C1的同向输入端接基准比较电压VR1，反向输入端(也称阈值端TH)外接输入触发信号电压，C2的反向输入端接基准比较电压VR2，同向输入端(也称触发端TR')外接输入触发信号电压。
1．2 分压器分压器由三个等值电阻串联构成，将电源电压Vcc分压后分别为两个电压比较器提供基准比较电压。
在控制电压输入端Vco悬空时，C1、C2的基准比较电压分别为通常应将Vco端接一个高频干扰旁路电容。
如果Vco外接固定电压，则1．3 SR锁存器SR锁存器是由两个TTL与非门构成，它的逻辑状态由两个电压比较器的输出电位控制，并有一个外引出的直接复位控制端R'D。
只要在R'D端加上低电平，输出端vo便立即被置成低电平，不受其它输入端状态的影响。
正常工作时必须使R'D处于高电平。
SR锁存器有置0(复位)、置1(置位)和保持三种逻辑功能。
电压比较器C1的输出信号作为SR锁存器的复位控制信号，电压比较器C2的输出信号作为SR锁存器的置位控制信号。
1．4 集电极开路的放电三极管放电三极管实际上是一个共发射极接法的双极型晶体管开关电路，其工作状态由SR锁存器的Q'端控制，集电极引出片外，外接RC充放电电路。
NE555内部全解和应用电路集合
单电源变双电源电路 附图电路中,时基电路555接成无稳态电路,3脚 输出频率为20KHz、占空比为1：1的方波.3脚 为高电平时,C4被充电；低电平时,C3被充电.由 于VD1、VD2的存在,C3、C4在电路中只充电 不放电,充电最大值为EC,将B端接地,在A、C两 端就得到+/-EC的双电源.本电路输出电流超过 50mA.
555内部原理图 和各种应用电路
一、3种单稳类电路 第1种〔图1是人工启动单稳,又因为定时电阻定时电 容位置不同而分为2个不同的单元,并分别以和为代号.他 们的输入端的形式,也就是电路的结构特点是："RT-6.2CT"和"CT-6.2-RT".
第2种〔图2是脉冲启动型单稳,也可以分为2个不同的单元. 他们的输入特点都是"RT-7.6-CT",都是从2端输入.电路 的2端不带任何元件,具有最简单的形式；电路则带有一 个RC微分电路.
用555制作的D类放大器 由IC555和R1、R2、C1等组成100KHz可控 多谐振荡器,占空比为50%,控制端5脚输入 音频信号,3脚便得到脉宽与输入信号幅值成 正比的脉冲信号,经L、C3接调、滤波后推 动扬声器.
风扇周波调速电路 夏天要来了,电风扇又得派上用场.这里介绍一个电风扇模拟阵风周 波调速电路,可以为将我们家里的老式风扇增加一个实用功能,也算是一 个迎接夏天到来的准备吧.下面介绍其工作原理. 电路见图1a.电路中NE555接成占空比可调的方波发生器,调节RW可改 变占空比.在NE555的3脚输出高电平期间,过零通断型光电耦合器 MOC3061初级得到约10mA正向工作电流,使内部硅化镓红外线发射二 极管发射红外光,将过零检测器中光敏双向开关于市电过零时导通,接通 电风扇电机电源,风扇运转送风.在NE555的3脚输出低电平期间,双向开 关关断,风扇停转. MOC3061本身具有一定驱动能力,可不加功率驱动元件而直接利用 MOC3061的内部双向开关来控制电风扇电机的运转.RW为占空比调节 电位器,亦即电风扇单位时间内〔本电路数据约为20秒送风时间的调节, 改变C2的取值或RW的取值可改变控制周期. 图1b电路为MOC3061的典型功率扩展电路,在控制功率较大的电机 时,应考虑使用功率扩展电路.制作时,可参考图示参数选择器件.由于电源 采用电容压降方式,请自制时注意安全,人体不能直接触摸电路板.
完整版NE555经典应用电路图
图2振荡器实践电路Logic Probe with Pulse图3 GIC PROBE WITH PULSE 逻辑脉冲探头NE555应用电路图 NE5555+J 11 IM VR1 100KT ⑼4*12V1? V白111CW Practice OscillatorJITUL—WA — R2 IK T1 那3055丄“ 丁.01uFGroundCSfaNetuBrlcCctn 6/8J92555图i 方波电路 半C2r 01uF65 Tonyi wan FtoonGnd.555R4 3t»Led 3Iz >28wIDuFeFig¥图4 TRONOME 电子节拍器电路 图5 0-5分定时器电路图6铃电路图 图7 SCHMITT TRIGGER 施密特触发器电路mercuryitchTilt Switch -~ GndTonij van Roon5551 □utputO.luFRecording Beep r+=*d<C1 -50 nFGnd.=Fig. 12.aiuFRd WOKF L.S. * ohmO.AIuF10-Minuto Tiru erMetronome500 ic2,2 M555555 ISOuFaiuF2ZuFK¥9 ohmG*屯吞ik 7"="Qnd.555IC2Schmitt Trigger -T ： ---------clean -w output555ici50 OKr't-------------4 43・oriiBihtaitian of33046丄FigGndM0T1DZGO图9TIMER TESTER 定时器测试电路图8倾斜开关（水银开关）传感器电路 图10TWO TONE EXPERIMENT 双音实验电路—Gnd555 Timer Tester• +1ZYSviitchV口事JkMBH 164&半C3470 pF 25¥S DUZII9VoltOptionall Puke 许 outputTimer under TestC1 X ^SluF丁is匚210矿1N4H8Two-Tone Experiment555■] 100 K |-555Tony FloonLoudZC2OOluF图11动机调速器电路Power Alarmsupplybus>9VbatteryLEDSbringMvufRwiacrnnjT-r-tC347OyF25V图12电源报警电路NPNTransistorM Gni.图13LED调光器电路工R3」5.Cl*R1R2『―O---------- *9VSW I E4TTERV匚上inpFLS-1Dark Detector1004pFion555Fig. 1占一© OVFIGURE1 DARKNESS DETECTOR - AUDIBLEALARM图14敏电阻光控报警电路图15光敏电阻光控开关电路R36 NE555」Infra-redLEDI FIGURE Z5A--------------------------------------------------------------------------------- ----- ——^GROUND INFRA RED IKAHyMITTER0.1 uF寸枷―TLT3Ml VR1r 1 44| S r Flash Rate17NE55520 Arttp Re la/DkDs all IN400'DILEFTH3H2KTF 5_—1<e1UF r?二10JIF壬T GROUND Q1 = 2n2222 FIGURF Z6ASIMPLE LAMP FLASHER CIRCUITOV 图16红外线发射电路图17简单闪光电路TOUCH9PLATESNE555 2N2222—e>^—&------ eSW1 6 VoltsFIGURE 28AR2T—|330n|—LED 7 5_1OnFCl GROUNDNE5旺壬R2 GClioLl|jF5_SIMPLE TOUCH SWITCH 图18易触摸开关电路00—0SW1T1GI KGRen即250 VW BTransformer FIGURE 2^ASn/lKn o y—:-------------------------------------------------- O V 〒FC irin NEON LAMP POWER SOURCE 图19氖灯驱动电路R1IK.R3100C20.0 luNE555ya1 R2T 150K1 C1T 0J05U 图20 50 %对称波电路图21触摸开关电路电热毯温控器般电热毯有高温、低温两档。
NE555的升压电路
NE555在电源变换中应用万致远NE555在电源变换中的应用1.单电源变双电源电路如图1所示。
时基电路NE555接成无稳态电路，③脚输出频率为20kHz、占空比为l:1的方波。
③脚为高电平时，C4被充电；低电平时，C3被充电。
由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为电源电压G，将B端接地，在A、C两端就得到+/-G的双电源。
本电路输出电流超过50mA。
2.直流倍压电源如图2(a)所示。
NE555集成电路及外围元器件组成自激多谐振荡器，在其输出端③输出频率约为3kHz的方波，振荡频率取决于R1、R2和电容C2的数值。
输出脉冲通过C4、VD1和C5、VD2组成的二倍压整流电路在其输出端产生二倍电源电压的直流电压。
例如，如果集成电路的供电电压为5～15V，输出直流电压为10～30V。
要想获得更高电压，只需在输出端再增加更多级的倍压电路即可，图2(b)就是一个三倍压电路。
3.负倍压电源利用NE555集成电路不仅可以变换成正的倍压输出，也可以得到负的倍压输出。
图3就是一个负电压输出的例子。
负电压大小近似等于电源电压，只是极性发生了变化，是一个极性变换电路。
4.逆变电源电路利用NE555集成电路还可以把直流电压变换成交流电压，图4就是一个直流-交流(DC—AC)变换电路。
NE555的振荡频率为4kHz，方波输出经电阻R，和变压器T1，在T1的二次侧可以形成几百伏特的交流电压。
例如，变压器的一次侧与二次侧的匝数比为1:20，变压器一次侧的电压为10V，则T1的二次侧电压输出为200V。
如果图4(a)上的电阻R4及氖灯用图4(b)上的C3和二极管VD1代替，一个5～15V的直流电压可以变换成一个低电流、高电压的直流电压(可高于直流输出电压的几百倍)。
5.正弦电源电路图5是利用NE555集成电路，将直流电压变换成50～60Hz的正弦交流电压。
NE555电路是一个低频振荡器，用电位器R4将振荡频率调谐在50～60Hz的范围内。
NE555电路组成的振荡电路集锦
第三种 (见图3) 是压控振 荡器。由 于电路变 化形式很 复杂，为 简单起 见，只分 成最简单 的形式 （3.3.1 ）和带辅 助器件的 (3.3.2) 两个单元 。图中举 了两个应 用实例。
无稳电路 的输入端 一般都有 两个振荡 电阻和一 个振荡电 容。只有 一个振荡 电阻的可 以认为是 特例。例 如： 3.1.2单 元可以认 为是省略 RA的结果 。有时会 遇上 7.6.2三 端并联， 只有一个 电阻RA的 无稳电 路，这时 可把它看 成是 3.2.1单 元电路省 掉RB后的
1和输入端电阻调整偏置或在控制端5加控制电压vct以改变阀值电压双稳电路的输入端的输入电压端一般没有定时电阻和定时电容
555电路组成的振荡电路集锦
一、555 单稳类电 路
555单稳 工作方 式，它可 分为2种 。见图示 。
第1种 （图1） 是人工启 动单稳， 又因为定 时电阻定 时电容位 置不同而 分为2个 不同的单 元，并分 别以 1.1.1 和 1.1.2为 代号。他 们的输入 端的形 式，也就 是电路的 结构特点 是：“ RT-6.2CT”和“ CT-6.2RT”。
第2种 （图2） 是脉冲启 动型单 稳，也可 以分为2 个不同的 单元。他 们的输入 特点都是 “RT7.6-CT ”，都是 从2端输 入。 1.2.1电 路的2端 不带任何 元件，具 有最简单 的形式； 1.2.2电 路则带有 一个RC微 分电路。
二、555 双稳类电 路
第一种 （见图 1）是触 发电路， 有双端输 入 （2.1.1 ）和单端 输入 （2.1.2 ）2个单 元。单端 比较器 （2.1.2 ）可以是 6端固 定，2段 输入；也 可是2端 固定，6 端输入。
图 1）是直 接反馈 型，振荡 电阻是连 在输出端 VO的。
555内部电路图及应用
555内部电路原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
555直流升压电路
555电路接成多谐振荡器电路方式,在输出端接上倍压电路可得到比电源电压高的电源。
当电压充在C2上时，此电压和电源电压叠加，得到一个更高的电压。
增加级数也可以得到更高的电压。
直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC 电路的一种类型。
在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。
几种简单的直流升压电路
以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。
这些电路比较适合用在万用电表中，替代高压叠层电池。
