抽油机结构原理及故障判断抽油机抽油机是有杆泵采油装置中主要设备之一，按照抽油机的结构和工作原理不同，可分为游梁式抽油机和无梁式抽油机。
目前国内外仍主要广泛使用游梁式抽油机。
一、抽油机类型(—) 游梁式抽油机游梁式抽油机按照结构不同可分为普通式抽油机、前置式、异相型、双驴头式、下偏杠铃式、偏轮式游梁抽油机等。
按平衡方式可分为：机械平衡(游梁平衡、曲柄平衡、复合平衡) 、气动平衡。
（二）、无游梁式抽油机目前各油田主要有：链条式抽油机、塔架式抽油机及皮带式抽油机。
二、游梁式抽油机组成及工作原理（一）抽油机组成抽油机是由主机和辅机两大部分组成.主机：底座、减速箱、曲柄、平衡块、连杆、横梁、支架、游梁、驴头、悬绳器、刹车装置辅机：电动机电路控制装置1-电动机；2-刹车；3-减速箱；4；曲柄；5-平衡重；6-连杆；7-横梁；8-平衡块：9-游梁支座；10-游梁；11—驴头；12-悬绳器；13—支架；14—底座电动机的作用是将电能转化为高速旋转的机械能，主要以三相异步封闭式鼠笼型电动机为主。
减速装置的作用是将电动机的高速旋转运动经过三轴两级减速变为减速箱输出轴的低速旋转运动，同时支撑平衡块。
它主要包括减速箱齿轮传动减速和皮带传动减速。
驴头的作用是保证抽油时光杆始终对准井口中心位置。
驴头的弧线是以支架轴承为圆心，游梁前臂长为半径画弧而得到的。
根据移开驴头的方式将驴头分三种：侧转式、上翻式、可卸式。
游梁固定在支架上，前端安装驴头承受井下负荷，后端连接横梁、连杆、曲柄、减速箱传递电动机的动力。
曲柄连杆机构的作用是将电动机的旋转运动变成驴头的往复运动。
在曲柄上有4~8个孔，是调节冲程时用的。
平衡块作用是：当抽油机上冲程是，平衡块向下运动，帮助克服驴头上的负荷；在下冲程时，电机使平衡块向上运动，储存能量。
在平衡块的作用下，可以减小抽油机上下冲程的负荷差别。
悬绳器是连接光杆和驴头的柔性连接件，还可以供动力仪测示功图用。
（二）抽油机的工作原理由动力机供给动力，经减速器将动力机的高速转动变为抽油机曲柄的低速转动，并由曲柄—连杆—游梁机构将旋转运动变为抽油机驴头的上、下往复运动，带动深井泵工作。
游梁式抽油机存在的问题以及抽油机发展的趋势
游梁式抽油机存在的问题以及抽油机发展的趋势摘要：机械采油法是目前最主要的采油方法，而游梁式抽油机是使用最早，最普遍的抽油机，在我国的石油发展史上发挥了非常重要的作用。
但是随着我国科技的发展和采油技术的进步，游梁式抽油机的弊端也逐渐显露出来。
本文主要分析游梁式抽油机存在的问题，并提出了国际上抽油机发展的趋势，期望能给大家参考。
关键词：游梁式抽油机趋势效率机械采油法是目前最主要的采油方法，而游梁式抽油机是使用最早，最普遍的抽油机，其工作原理是电动机通过三角皮带减速箱减速后，由一个曲柄摇杆机构将减速箱输出轴的旋转运动转换为游梁驴头的往复运动，从而带动光杆和抽油杆作上下往复的直线运动，再通过抽油杆将这这个运动传递给井下的抽油泵的柱塞，使之工作抽油。
由于游梁式抽油机使用得比较早，再加上这种设备结构简单、制造容易，易损件少，维修方便，应用灵活，特别是可以长期在油田全天候运转，可靠性高，故无论是在数量上还是规模上它都占有绝对的优势。
在我国的石油发展史上发挥了非常重要的作用。
但是随着我国科技的发展和采油技术的进步，游梁式抽油机的弊端也逐渐显露出来。
本文主要分析游梁式抽油机存在的问题，并提出了国际上抽油机发展的趋势，期望能给大家参考。
一、游梁式抽油机存在的问题1、传动效率低的问题。
游梁式抽油机传动环节多，本身机械传动能量损失达28%，这是游梁式抽油机效率低的原因之一。
常规型游梁式抽油机系统的效率在国内一般油田平均只有12%～23%，先进地区最多只能达到30%左右。
2、游梁式抽油机增大冲程后带来的问题。
游梁式抽油机增大冲程时减速箱扭矩成比例增大。
另外，增大冲程后，因受游梁摆角限制，曲柄摇杆机构尺寸必然增大，从而引起抽油机外型尺寸和重量大幅度增加，因此该机型不容易实现长冲程、低冲次的要求，难以满足稠油井、深抽井和含气井采油作业的需要。
3、惯性载荷过大的问题。
游梁式抽油机的四杆机构使得驴头的运动规律类似简谐运动，在最高点和最低点加速度很大，造成惯性载荷大，使抽油机承受载荷过大，减速器转矩波动大，加大了齿轮冲击，缩短了减速器和抽油机的使用寿命。
无游梁式抽油机PPT课件
机架可前后摆动，以便修井时让开井口或 进行井口对中。
2.宽带型滚筒抽油机的 基本结构和工作原理
基本结构：宽带型滚 筒抽油机主要由驱动滚 筒、减速器、电动机、 方向滚筒、驱动宽皮带、 底座、支架、悬重宽皮 带、调整丝杠等零部件 组成。
无游梁式抽油机
承德石油高等专科学校 石油工程系 刘世恩
概述
为了减轻游梁式抽油机的重量，扩大有杆抽油设备的使 用范围以及改善其技术经济指标，适应采油工艺的新要求。 无游梁式抽油机的发展，则满足了低冲次、大泵深油等采 油要求。
常用的无游梁式抽油机有机械式和液压式。 机械式无游梁抽油机主要包括：链条式抽油机、宽带型 滚筒抽油机、曲柄连杆式抽油机。
2.液压式抽油机的工作原理
液压抽油机可分为三种型
式：单循环、双循环、三循
环。
1）单循环方案
特点：结构简单，液压系
统为闭式系统，泵的吸入压
力较高，排出压力不能太大，
必须增大液压油的流量来达
图1-14
到功率要求，从而使元件的
尺寸和质量加大。
2）双循环方案 特点：液压系统为开式
系统，油泵使液压油增加 的压力值要比单循环方案 高，在传递功率相同的条 件下，所需流量较小，可 适当减小液压元件的尺寸 和质量。但液压系统结构 要比单循环方案复杂，由 于两缸串接，使得高度较 大，因而增加了安装和维 护的难度。
上、下冲程间的切换和冲程长度的调节由偏心轮 机构控制。电动机的正反转和通电时间由电气控制 系统控制，并具有手动和自动控制功能。
换向原理： 链传动在塔架内垂直布置， 轨迹链条挂在上下链轮上， 在下链轮的驱动下作长环形 运动。曲拐轴的头部实际上 充当着轨迹链条的一个特殊 链节，其圆轴部插入滑车架， 可以在滑车架内转动。滑车 架可以在往返架内沿导轨横 向移动。
浅谈游梁式抽油机维护保养措施

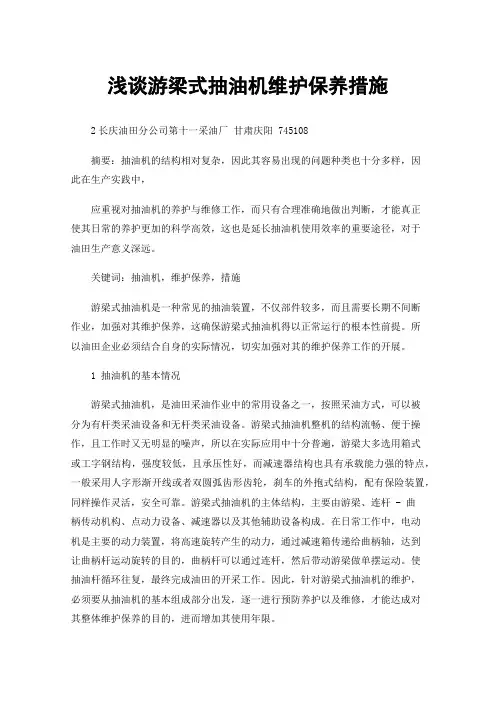

浅谈游梁式抽油机维护保养措施2长庆油田分公司第十一采油厂甘肃庆阳 745108摘要：抽油机的结构相对复杂，因此其容易出现的问题种类也十分多样，因此在生产实践中，应重视对抽油机的养护与维修工作，而只有合理准确地做出判断，才能真正使其日常的养护更加的科学高效，这也是延长抽油机使用效率的重要途径，对于油田生产意义深远。
