轴的热处理工艺
轴的热处理工艺流程
轴的热处理工艺流程轴是机械制造中常见的一种零件，热处理是指对金属材料进行升温、保温和冷却等工艺，以改变其组织和性能的技术。
轴材常用的热处理工艺流程主要包括退火、正火和淬火。
下面将详细介绍轴的热处理工艺流程。
首先是退火工艺。
退火是指将轴材加热到一定温度，并保持一段时间后缓慢冷却到室温的热处理工艺。
退火可以消除内部应力，改善金属的切削性能和可加工性。
轴材首先会经过感应加热或电阻加热设备进行加热，提高材料的温度。
然后，将轴材放入炉中，在适当的温度下保温一定时间，使金属内部的晶粒粗化，消除内部的变形和应力。
最后，将轴材从炉中取出，放置在空气中自然冷却，完成整个退火工艺流程。
接下来是正火工艺。
正火是指将轴材加热到一定温度，保温一段时间后冷却到室温的热处理工艺。
正火可以提高轴材的硬度和强度，改善其耐磨性和可靠性。
正火过程中，轴材首先通过加热设备加热到一定温度。
然后，将轴材放入炉中，在适当的温度下保温一段时间，使材料达到均匀的组织和性能。
最后，将轴材从炉中取出，以适当的速率冷却到室温，完成整个正火工艺流程。
最后是淬火工艺。
淬火是指将轴材加热到一定温度并保持一定时间后，迅速冷却到室温的热处理工艺。
淬火可以使轴材达到高硬度和高强度的要求。
淬火过程中，轴材首先通过加热设备加热到一定温度。
然后，将轴材放入盐浴或油中，迅速冷却，使轴材表面形成马氏体，提高硬度。
最后，将轴材从冷却介质中取出，进行适当的回火处理，以减轻应力和提高韧性，完成整个淬火工艺流程。
综上所述，轴的热处理工艺流程主要包括退火、正火和淬火。
退火能改善材料的加工性能；正火能提高材料的硬度和强度；淬火能使材料达到高硬度和高强度的要求。
不同的工艺流程可以根据轴材的具体要求进行选择和调整，以得到最佳的热处理效果。
轴热处理工艺流程
轴热处理工艺流程轴热处理是指对轴材进行加热和冷却处理，目的是改变其组织结构和性能，提高其硬度、强度和耐磨性等机械性能。
下面是轴热处理的工艺流程。
轴热处理的工艺流程主要包括预处理、加热、保温、冷却和后处理等步骤。
首先是预处理，也被称为前处理。
在轴进行热处理之前，需要对其进行表面清洁和去除氧化皮，以确保热处理能够更好地进行。
常见的预处理方法包括喷砂、酸洗和机械除锈等。
接下来是加热阶段。
轴需要在一定的温度范围内加热，以改变其组织结构和性能。
加热温度和时间的选择根据轴材的材质和要求而定。
常用的加热方法有电阻加热、感应加热和火焰加热等。
在加热过程中，轴材的温度应均匀升高，以避免局部过热或过冷。
加热后，需要进行保温。
保温是为了使加热得到的温度能够在轴材内部均匀分布，使其达到均匀的组织和性能。
保温时间的长短也根据轴材的材质和要求而定。
保温过程中，要注意控制温度和时间，以确保轴材具有良好的力学性能。
保温结束后，开始冷却阶段，也被称为调质。
冷却的目的是使轴材的组织结构发生相变，并获得预期的性能。
冷却速度的选择根据轴材的材质和要求而定。
常见的冷却方法包括水冷却、油冷却和空气冷却等。
冷却过程中，要注意控制冷却速度，避免产生过快或过慢的冷却速度，以避免引起轴材的裂纹或变形等缺陷。
最后是后处理。
在轴热处理的最后阶段，需要对轴材进行再次清洗和除锈，以去除冷却介质和表面附着物。
同时，需要对轴材进行表面处理，如喷涂保护涂料等，以提高其表面的耐腐蚀性和防止表面再次氧化。
以上就是轴热处理的工艺流程。
通过合理的工艺流程和严格的操作，可以使轴材获得良好的组织结构和性能，提高其硬度、强度和耐磨性等机械性能，从而满足工程和工业领域对轴材的要求。

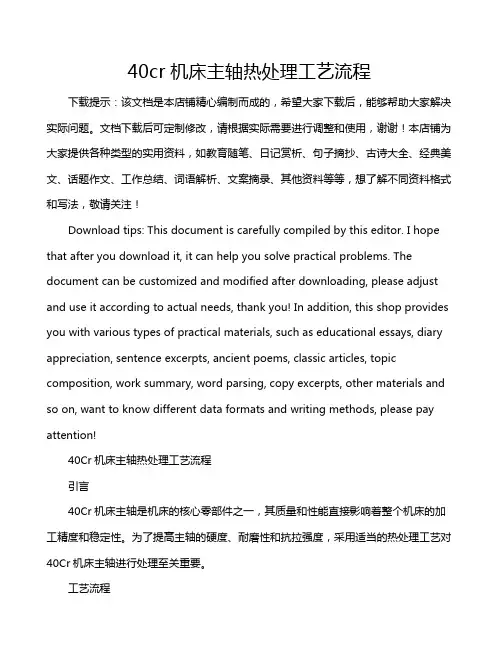

40cr机床主轴热处理工艺流程
40cr机床主轴热处理工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!40Cr机床主轴热处理工艺流程引言40Cr机床主轴是机床的核心零部件之一，其质量和性能直接影响着整个机床的加工精度和稳定性。
轴类零件的材料与热处理
轴类零件的材料与热处理一般轴类零件常用中碳钢，如45钢，经正火、调质及部分表面淬火等热处理，得到所要求的强度、韧性和硬度。
对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和表面淬火处理，使其具有较高的综合力学性能。
对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的表面硬度，心部则获得较高的强度和韧性。
对高精度和高转速的轴，可选用38CrMoAl 钢，其热处理变形较小，经调质和表面渗氮处理，达到很高的心部强度和表面硬度，从而获得优良的耐磨性和耐疲劳性。
附：钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。
淬火能显著提高·钢的强度和硬度。
如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。
所以，淬火和回火是密不可分的两道热处理工艺。
车床主轴加工工艺过程分析⑴ 主轴毛坯的制造方法锻件，还可获得较高的抗拉、抗弯和抗扭强度。
⑵ 主轴的材料和热处理45钢，普通机床主轴的常用材料，淬透性比合金钢差，淬火后变形较大，加工后尺寸稳定性也较差，要求较高的主轴则采用合金钢材料为宜。
①毛坯热处理采用正火，消除锻造应力，细化晶粒，并使金属组织均匀。
②预备热处理粗加工之后半精加工之前，安排调质处理，提高其综合力学性能③最终热处理主轴的某些重要表面需经高频淬火。
最终热处理一般安排在半精加工之后，精加工之前，局部淬火产生的变形在最终精加工时得以纠正。
加工阶段的划分①粗加工阶段用大的切削用量切除大部分余量，及时发现锻件裂纹等缺陷。
②半精加工阶段为精加工作好准备③精加工阶段把各表面都加工到图样规定的要求。
粗加工、半精加工、精加工阶段的划分大体以热处理为界。
工序顺序的安排毛坯制造——正火——车端面钻中心孔——粗车——调质——半精车表面淬火——粗、精磨外圆——粗、精磨圆锥面——磨锥孔。
汽车传动轴的材料及其热处理工艺有哪些
汽车传动轴的材料及其热处理工艺有哪些下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽车传动轴的材料及其热处理工艺1. 引言在汽车制造领域，传动轴是起到传递动力和扭矩的重要组成部分。
液压支架销轴的热处理工艺
液压支架销轴的热处理工艺液压支架销轴的热处理工艺对于提高销轴的强度、硬度和耐磨性非常重要。
下面我将详细介绍液压支架销轴的热处理工艺流程和参数。
首先，在进行热处理前，需要对销轴进行一些预处理工作。
包括清洗、除油、去除表面尺寸过大的毛刺和余烟气体等。
这些步骤都是为了确保材料的表面干净，并且去除不同深度的氧化层。
接下来是最关键的热处理工艺阶段，包括加热、保温和冷却。
销轴的热处理方法主要有淬火和回火。
首先是加热阶段。
销轴的加热温度要根据具体材质的不同，但一般要控制在固溶温度以上150～250的范围内进行加热。
加热温度应严格控制，以避免过热和过度损伤材料。
接下来是保温阶段。
在加热到所需温度后，需要保持一定时间来确保材料内部温度均匀。
保温时间的选择应根据材料的类型、尺寸和要求来确定。
一般情况下，保温时间越长，材料的组织趋于稳定，销轴的性能也会得到提高。
然后是冷却阶段。
根据销轴的具体要求，在加热后要选择合适的冷却方法。
一般有水淬、油淬和气冷等方法。
选择合适的冷却方法可以有效控制材料的显微组织结构和性能。
淬火是热处理过程中一个非常重要的步骤。
通过迅速冷却，使材料的组织从奥氏体转变为马氏体，并且获得高硬度和耐磨性。
淬火时也需要控制冷却速度和温度，以避免产生裂纹和变形。
回火是淬火后的处理过程，主要是为了消除淬火过程中产生的残余应力，并提高销轴的韧性和抗断裂性能。
回火温度和时间的选择应根据材料的类型和要求来确定，一般回火温度低于淬火温度，时间较长。
最后，销轴经过热处理后需要进行磨削和精加工。
这一步是为了保证销轴的尺寸精度和表面质量。
磨削可以去除表层的氧化皮和尺寸偏差，提高表面的光洁度和硬度。
总的来说，液压支架销轴的热处理工艺涉及到材料的加热、保温、冷却、淬火和回火等多个步骤。
通过合理控制每个步骤的温度、时间和速度等参数，可以使销轴具有理想的力学性能和耐磨性。
同时，在热处理后的精加工也是确保销轴质量的重要环节。
轴类零件的材料与热处理
轴类零件的材料与热处理一般轴类零件常用中碳钢，如45钢，经正火、调质及部分表面淬火等热处理，得到所要求的强度、韧性和硬度。
对中等精度而转速较高的轴类零件，一般选用合金钢（如40Cr等），经过调质和表面淬火处理，使其具有较高的综合力学性能。
对在高转速、重载荷等条件下工作的轴类零件，可选用20CrMnTi、20Mn2B、20Cr等低碳合金钢，经渗碳淬火处理后，具有很高的表面硬度，心部则获得较高的强度和韧性。
对高精度和高转速的轴，可选用38CrMoAl 钢，其热处理变形较小，经调质和表面渗氮处理，达到很高的心部强度和表面硬度，从而获得优良的耐磨性和耐疲劳性。
附：钢的淬火与回火是热处理工艺中很重要的、应用非常广泛的工序。
淬火能显著提高·钢的强度和硬度。
如果再配以不同温度的回火，即可消除（或减轻）淬火内应力，又能得到强度、硬度和韧性的配合，满足不同的要求。
所以，淬火和回火是密不可分的两道热处理工艺。
车床主轴加工工艺过程分析⑴ 主轴毛坯的制造方法锻件，还可获得较高的抗拉、抗弯和抗扭强度。
⑵ 主轴的材料和热处理45钢，普通机床主轴的常用材料，淬透性比合金钢差，淬火后变形较大，加工后尺寸稳定性也较差，要求较高的主轴则采用合金钢材料为宜。
①毛坯热处理采用正火，消除锻造应力，细化晶粒，并使金属组织均匀。
②预备热处理粗加工之后半精加工之前，安排调质处理，提高其综合力学性能③最终热处理主轴的某些重要表面需经高频淬火。
最终热处理一般安排在半精加工之后，精加工之前，局部淬火产生的变形在最终精加工时得以纠正。
加工阶段的划分①粗加工阶段用大的切削用量切除大部分余量，及时发现锻件裂纹等缺陷。
②半精加工阶段为精加工作好准备③精加工阶段把各表面都加工到图样规定的要求。
粗加工、半精加工、精加工阶段的划分大体以热处理为界。
工序顺序的安排毛坯制造——正火——车端面钻中心孔——粗车——调质——半精车表面淬火——粗、精磨外圆——粗、精磨圆锥面——磨锥孔。
机械工程---40Cr车床主轴热处理工艺
40Cr车床主轴热处理工艺摘要本课设计了40cr车床主轴热处理工艺设计，主要的工艺过程包括锻造`预备热处理（正火)`淬火+高温回火等过程。
通过各种不同的工艺过程进行恰当的处理可以获得性能良好的40Cr车床主轴并且满足各种性能的要求。
主轴。
40Cr为中碳合金钢，预备热处理是正火，正火的加热温度通常为Ac3 以上30~ 50C,而对于中碳合金钢的正火温度通常为Ac3以上50~ 100C, 热温度范围为850~900C,选870C.主要目的是为了获得定的硬度，便于钢坯的切削加工，为调质做好组织准备。
主轴是机床上传递动力的零件，常需承受弯曲、扭转、疲劳、冲击载荷的作用，同时在滑动与转动部位还受到摩擦力的作用。
因此，要求主轴具有高强度、硬度、足够的韧性及疲劳强度、变形小等性能。
40Cr是我国GB的标准钢号，40Cr钢是机械制造业使用最广泛的钢之一。
调质处理后具有良好的综合力学性能，良好的低温冲击韧性和低的缺口敏感性。
钢的淬透性良好，水淬时可淬透到中28~60mm,油淬时可淬透到D15~40mm。
这种钢除调质处理外还适于氰化和高频淬火处理。
切削性能较好，当硬度为 HB174~229时，相对切削加工性为60%。
该钢适于制作中型塑料模具。
关键词：40Cr，车床主轴，热处理工艺。
工作环境要求齿轮材料有高的弯曲疲劳强度和接触疲劳强度，齿面要有足够的硬度和耐磨性性能要求（1）高的疲劳强度，防止轴疲劳断裂；（2）优良的综合力学性能，即强度和塑性，韧性有良好配合，以防止过载和冲击断裂；（3）局部承受摩擦的部位应具有高硬度和耐磨性，防止磨损失效；选材40Cr钢的性能中碳调质钢﹐洽徽模具钢。
该钢价格适中，加工容易，经适当的热处理以后可获得一定的韧性、塑性和耐磨性。
正火可促进组织球化，改进硬度小于160HBS毛坯的切削性能。
在温度550~570°℃进行回火，该钢具有最佳的综合力学性能。
该钢的淬透性高于45钢，适合于高频淬火，火焰淬火等表面硬化处理等。
曲轴的热处理
曲轴的热处理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!曲轴是内燃机的重要零部件之一，在发动机运转过程中起着转动连杆的作用。
17-4ph作为传动轴使用一般热处理工艺
17-4ph作为传动轴使用一般热处理工艺
使用17-4PH不锈钢作为传动轴材料时，常用的热处理工艺包括固溶处理和时效处理。
首先进行固溶处理，将传动轴材料加热至约1040°C - 1100°C 的温度，保持一段时间使材料中的晶粒均匀溶解。
然后迅速冷却至室温，以使材料快速固化。
接下来进行时效处理，将固溶处理后的材料重新加热至约480°C - 620°C的温度，在此温度下保持一定时间，以使材料中的晶粒再次重新调整。
然后再次迅速冷却至室温。
通过固溶处理和时效处理，17-4PH不锈钢的组织结构得到了优化，显微组织变得均匀致密，提高了材料的抗拉强度、硬度和耐腐蚀性能。
这使得17-4PH不锈钢成为一种适合用于传动轴等高强度、高硬度和耐腐蚀的应用的材料。
新能源汽车电机轴的热处理与耐磨性能
新能源汽车电机轴的热处理与耐磨性能随着环保意识的不断增强，新能源汽车逐渐成为人们迈向可持续出行的首选。
而电机作为其核心部件之一，承担着转换电能为机械能的重要任务。
为了保证电机的正常运转以及延长其使用寿命，对电机轴进行适当的热处理，以提高其耐磨性能是十分关键的。
一、热处理的意义和目的热处理作为一种常用的表面改性技术，可以通过改变材料的组织结构和物理性能，提高电机轴的耐磨性能、硬度和强度。
其中，最常见的热处理工艺包括淬火、回火、氮化等。
二、热处理工艺选择不同的热处理工艺对电机轴的改性效果有所不同，应根据具体的材料和工作环境条件选择适合的工艺。
对于碳素钢电机轴来说，淬火是最常用的工艺，可以提高其硬度和强度，从而增加其耐磨性能。
回火则可以调整淬火后的硬度，避免产生过脆的组织。
三、淬火工艺的应用在对电机轴进行淬火处理时，首先需要通过合适的加热温度将电机轴均匀加热至奥氏体化区域，保持一定时间使其完全奥氏体化。
然后迅速冷却至室温，以实现马氏体相变。
最后通过回火工艺，消除淬火过程产生的内应力和硬脆性组织。
四、回火工艺的应用回火是淬火后的重要工艺之一，可以改变电机轴的硬度和韧性，以达到更好的机械性能。
回火温度和时间的选择应根据电机轴的具体要求和性能指标来确定。
过低的回火温度会导致电机轴硬度过高，影响其韧性；过高的回火温度则会降低电机轴的硬度，影响其耐磨性能。
五、氮化工艺的应用氮化是一种常用的表面渗氮工艺，通过在电机轴表面形成一层富氮的高硬度层，从而提高其耐磨性能。
氮化工艺通常分为气体氮化和浸渗氮化两种形式，可以根据轴材料和使用环境的不同进行选择。
氮化层的硬度和厚度可通过控制氮化时间和温度来调节。
六、其他改性工艺的应用除了热处理外，还可以通过涂层技术、表面喷丸处理等方式对电机轴进行改性。
涂层技术可以在电机轴表面形成一层保护膜，提高其耐磨性和抗腐蚀性能；表面喷丸处理则可以消除电机轴表面的应力集中和微裂纹，增加其疲劳寿命。
轴的热处理工艺-工程
轴的热处理工艺-工程一、工作条件以及材料与热处理要求1.条件:在滑动轴承中工作,υ周＜2m/S,要求表面有较高在硬度的小轴,心轴.如机床走刀箱、变速箱小轴..要求: 45、50,形状复杂的轴用40Cr、42MnVB.调质,HB228-255,轴颈处高频淬火,HRC45-502.条件: 在滑动轴承中工作,υ周＜ 3m/S,要求硬度高、变形小,如中间带传动装置的小轴要求: 40Cr、42MnVB 调质,HB228-255,轴颈高频淬火,HRC45-50.3.条件: υ周≥ 2m/S,大的弯曲载荷及摩擦条件下的小轴，如机床变速箱小轴，。
要求: 15、20、20Cr、20MnVB 渗碳,淬火,低温回火,HRC58-62.4.条件: 高载荷的花键轴,要求高强度和耐磨,变形小.要求: 45 高频加热,水冷,低温回火,HRC52-58.5.条件: 在滚动或滑动轴承中工作,轻或中等负荷,低速,精度要求不高,稍有冲击,疲劳负荷可忽咯的主轴,或在滚动轴承中工作,轻载,υ＜1m/s的次要花键轴.要求: 45 调质,HB225-255(如一般简易机床主轴)6.条件: 在滚动或滑动轴承中工作,轻或中等负荷转速稍高.ρυ≤150N.m/(cm^2.s),精度要求高,冲击,疲劳负荷不大.要求: 45 正火或调质,HB228-255,轴颈或装配部位表面淬火,HRC45-50.7.条件: 在滑动轴承中工作,中或重载,转速较高ρυ≤400N.m/cm^2.S,精度较高,冲击、疲劳负荷不大.要求: 40Cr 调质,HB228-255或HB248-286,轴颈表面淬火,HRC≥54,装配部位表面淬火HRC≥45.8.条件: 其他同上,但转速与精度要求比上例高,如磨床砂轮主轴.要求: 45Cr、42CrMo其他同上,表面硬度HRC≥56.9.条件: 在滑动或滚动轴承中工作,中载、高速、心部强度要求不高,精度不太高,冲击不大,但疲劳应力较大,如磨床,重型齿轮铣床等主轴.要求: 20Cr 渗碳,淬火,低温回火,HRC58-62.10.条件: 在滑动或滚动轴承中工作,重载,高速(ρυ≤400N.m/cm^2.s)冲击,疲劳应力都很高.要求: 18CrMnTi 20Mn2B 20CrMnMoVA 渗碳淬火低温回火HRC≥59.11.条件: 在滑动轴承中回转,重载,高速,精度很高≤0.003mm,很高疲劳应力,如高精度磨床镗床主轴.要求: 38CrAlMoA 调质硬度HB248-286:轴颈渗氮,硬度HV≥900.12.条件: 电动机轴,主要受扭.要求: 35及45 正火或正火并回火,HB187及HB217.13.条件: 水泵轴,要求足够抗扭强度和防腐蚀.要求: 3Cr13及4Cr13 1000-1050℃油液,硬度分别为HRC42及HRC48.14.条件: C616-416车床主轴,45号钢(1)承受交变弯曲应力,扭转应力,有时还受冲击载荷.(2)主轴大端内锥孔和锥度处圆,经常与卡盘,顶针有相对摩擦.(3)花键部分经常磕碰或相对滑动(4)在滚动轴承中动转,中速,中载.要求:(1)整体调质后硬度HB200-230,金相组织为索氏体 .(2)内锥孔和外圆锥面处硬度HRC45-50,表面3-5mm风金相组织为屈氏体和少量回火马氏体.(3)花键部分硬度HRC48-53,金相组织同上15.条件: 跃进-130型载重(2.5吨)汽车半轴承受冲击、反复弯曲疲劳和扭转,主要瞬时超载而扭断,要求有足够的抗弯、抗扭、抗疲劳强度和较好的韧性要求: 40Cr 35CrMo 42CrMo40CrMnMo 40Cr 调质后中频表面淬火,表面硬度HRC≥52,深度4-6mm,静扭矩6900N.m,疲劳≥30万次,估计寿命≥30万km金相组织: 索氏体+屈氏体(原用调质加高频淬火寿命仅为4万km)二、备注:1.(1-8)备注:主轴与轴类材料与热处理选择必须考虑受力大小、轴承类型和主轴形状及可能引起的热处理缺陷.在滚动轴承或轴颈上有轴套在滑动轴承中回转,轴颈不需特别高的硬度,可用45、45Cr,调质,HB220-250,50Mn,正火或调质HRC28-35.在滑动轴承中工作的轴承应淬硬,可用15、20Cr,渗碳,淬火,回火到硬度HRC56-62,轴颈处渗碳深度为0.8-1mm.直径或重量较大的主轴渗碳较困难,要求变形较小时,可用45或40Cr在轴颈处作高频淬火.高精度和高转速(＞2000r/min)机床主轴尚须采用氮化钢进行渗氮处理,得到更高硬度.在重载下工作的大断面主轴,可用20SiMnVB或20CrMnMoVBA,渗碳,淬火,回火,HRC56-62.2.(9)备注:内心强度不高,受力易扭曲变形表面硬度高,宜作高速低负荷主轴.热处理变形较大.3.(10)备注:心部有较高的σb及αk值，表面有高的硬度及耐磨性.有热处理变形.4.(11)备注:很高的心部强度,表面硬度极高,耐磨和变形量小.5.(12)备注:860-880℃正火6.(13)备注:或1Cr13 1100℃油淬,350-400℃回火,HRC56-62.7.(14)备注:加工和热处理步骤:下料→锻造→正火→粗加工→调质→半精车外圆,钻中心孔,精车外圆,铣键槽→锥孔及外圆锥局部淬火,260-300℃回火→车各空刀槽,粗磨外圆,滚铣花键槽→花键高频淬火,240-260℃加火→精磨.。
45钢做一般载荷的轴热处理的工艺流程
45钢做一般载荷的轴热处理的工艺流程该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
45钢做一般载荷的轴热处理的工艺流程该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。
文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 45钢做一般载荷的轴热处理的工艺流程can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!45钢是一种常用的工程材料，在许多载荷大的应用中被广泛使用。
挂篮销轴热处理方式
挂篮销轴热处理方式
挂篮销轴热处理是指对挂篮销轴进行热处理加工，以提高其硬度、耐磨性和强度。
热处理方式通常包括淬火、回火和表面处理等
步骤。
首先，淬火是挂篮销轴热处理的重要步骤之一。
在淬火过程中，挂篮销轴被加热至临界温度以上，然后迅速冷却，以使其组织发生
相变，从而获得高硬度和强度。
淬火后的挂篮销轴表面会形成马氏体，内部结构变为贝氏体或马氏体加上残余奥氏体，从而提高了其
硬度。
其次，回火是淬火后的挂篮销轴进行的一种热处理工艺。
通过
回火，可以消除淬火时产生的内应力和脆性，提高挂篮销轴的韧性
和塑性，同时降低其硬度，使其具有一定的韧性和耐磨性。
另外，表面处理也是挂篮销轴热处理的重要环节。
常见的表面
处理包括渗碳、氮化、镀层等，这些方法可以在挂篮销轴表面形成
一层具有高硬度和耐磨性的保护层，从而延长其使用寿命。
除了热处理方式，还需要考虑热处理工艺参数的选择，包括加
热温度、保温时间、冷却速度等，这些参数的选择将直接影响挂篮销轴的组织结构和性能。
总的来说，挂篮销轴的热处理方式需要根据具体材料和工艺要求来选择，通过合理的热处理工艺，可以使挂篮销轴获得理想的力学性能和耐磨性能，提高其使用寿命和可靠性。
低速轴热处理工艺制定
低速轴热处理工艺制定
低速轴热处理工艺的制定需要根据具体材料和工件的要求来确定。
一般情况下，可以按照以下步骤进行：
1. 材料分析：对低速轴的材料进行分析，了解其成分、组织和力学性能等特性。
2. 预热处理：根据材料的特性和工件的使用要求，确定适当的预热处理工艺，以消除内应力和改善材料的可塑性。
3. 热处理：通过淬火和回火等热处理方法，改变材料的组织和性能，使其达到设计要求。
4. 淬火工艺：根据材料的硬度、尺寸和形状等因素，选择合适的淬火介质和工艺参数，以获得所需的硬度和组织结构。
5. 回火工艺：在淬火后，通过回火工艺来减轻淬火应力、提高韧性和稳定性，以提高低速轴的使用寿命。
6. 表面处理：根据实际需要，可以对低速轴进行表面淬火、表面磨削或涂层处理等，以提高其表面硬度和耐磨性。
请注意，以上只是一般的制定步骤，具体的工艺参数和方法应根据具体情况进行合理设计。
建议在实施之前咨询专业热处理技术人员，以确保制定出适合的低速轴热处理工艺。
45钢传动轴热处理
45钢传动轴热处理
45钢传动轴热处理是一种常见的工艺，主要是为了提高钢材的
物理性能，使其达到更高的硬度、强度和耐磨性等要求。
该工艺通常包括淬火、回火和表面处理等步骤，其中淬火是最关键的步骤之一，它可以使钢材的晶体结构发生变化，从而提高其硬度和强度。
回火则是为了减小淬火过程中产生的内部应力，同时使钢材的韧性得到提高。
表面处理则是为了提高钢材的耐磨性和腐蚀性能，常用的方法包括渗碳、氮化和镀铬等。
在进行45钢传动轴热处理时，需要注意温度、
时间和冷却介质等因素，以确保钢材的质量达到要求。
- 1 -。
花键轴的热处理
花键轴的热处理
花键轴的热处理主要包括淬火和回火两个步骤。
1. 淬火
将花键轴加热到适当温度，使其组织结构变为奥氏体，然后迅速在冷却介质中进行淬火，使其组织结构转变为马氏体或变质马氏体，从而提高花键轴的硬度和强度。
2. 回火
在淬火后，如果花键轴的硬度过高，容易出现脆性断裂，因此需要进行回火处理。
回火时将轴加热到适当温度，使其组织结构发生稳定的相变，从而降低轴的硬度和强度，提高其韧性和韧度。
回火也可以消除淬火产生的应力和组织缺陷。
总之，热处理可以使花键轴获得合适的硬度、强度和韧性，从而满足其在机械传动系统中的使用要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴的热处理工艺
轴是一种重要的机械零件，广泛应用于各种机械设备中。
为了提高轴的硬度、强度和耐磨性，常常需要进行热处理。
热处理是指通过加热和冷却的过程改变材料的内部结构和性能的方法。
轴的热处理工艺主要包括加热、保温和冷却三个阶段。
首先是加热阶段，目的是使轴的温度达到所需的热处理温度。
加热可以通过电阻加热、感应加热、火焰加热等方式进行。
不同的工艺和材料对加热温度和时间有不同的要求。
在加热阶段，需要注意避免轴表面的氧化和变形。
为了防止氧化，可以在加热过程中采用一定的气氛保护措施，如在炉内加入氮气、氢气等。
为了防止变形，可以采用预热的方式，即先将轴加热到较低温度，然后再升温到所需温度。
加热后，需要进行保温，使轴的内部组织达到均匀稳定的状态。
保温时间一般根据轴的尺寸和材料来确定，一般较大的轴需要较长的保温时间。
保温的方式可以是在炉内保温，也可以是采用包覆材料进行保温。
保温结束后，需要进行冷却。
冷却的方式和速度对轴的性能有很大影响。
常用的冷却方式有空冷、水冷、油冷等。
冷却速度的选择取决于轴的材料和要求的性能。
过快的冷却速度可能导致轴的内部应力过大，产生裂纹和变形；而过慢的冷却速度可能导致轴的组织不
均匀，影响性能。
轴的热处理工艺还需要考虑到材料的选择和前处理。
不同的材料对热处理的要求不同，需要根据具体情况选择合适的材料。
在进行热处理之前，还需要对轴进行前处理，如去除表面的氧化皮、锈蚀等。
轴的热处理工艺是提高轴的硬度、强度和耐磨性的重要手段。
通过合理的加热、保温和冷却过程，可以改变轴的内部结构和性能，使其达到所需的要求。
热处理工艺需要根据轴的材料和要求的性能来确定，同时还需要考虑到材料的选择和前处理。
只有掌握了正确的热处理工艺，才能保证轴的质量和性能，提高机械设备的运行效率和寿命。
