高压击穿原理&试验图形
astmd149击穿电压标准电流_概述说明以及解释
astmd149击穿电压标准电流概述说明以及解释1. 引言1.1 概述在现代电气工程和绝缘材料研究领域，对电压击穿性能的测试与分析是至关重要的。
ASTM D149标准电流是一种常用的测试方法，用于确定绝缘材料在特定电压下是否会发生击穿现象。
本文将对ASTM D149标准电流进行全面概述、说明和解释，以帮助读者深入了解该标准的应用与限制。
1.2 文章结构本文共分为五个主要部分，具体内容如下所示：第一部分为引言部分，主要介绍文章的目的、结构和重要性。
第二部分详细讲解ASTM D149标准电流的概念、原理以及测试步骤。
第三部分对ASTM D149标准电流进行详细说明，并探讨其与绝缘材料性能之间的关系以及应用范围和局限性。
第四部分解释了ASTM D149标准电流的实际案例分析联系、可能遇到的问题及解决方法，并提出了需要考虑的相关因素和条件。
最后一部分是对ASTM D149标准电流进行总结和评价，展望未来该领域发展方向的建议，以及对读者的呼吁或行动建议（如适用）。
1.3 目的本文旨在全面介绍ASTM D149标准电流并对其原理、步骤、计算公式和应用范围进行详细说明。
同时，通过解释实际案例分析中可能遇到的问题和解决方法，帮助读者更好地理解和应用该标准。
此外，文章还将探讨ASTM D149标准电流与绝缘材料性能之间的关系，并提出展望未来研究领域发展方向的建议。
通过本文的阅读，读者将能够全面了解ASTM D149标准电流，并将其应用于实际工程项目中，以确保电气设备和绝缘材料具有良好的击穿性能。
2. Astm D149标准电流概述2.1 ASTM D149标准简介ASTM D149是一种用于测量绝缘材料的电压击穿性能的国际标准。
该标准主要用于评估绝缘材料在不同工作环境下的耐电压能力，以确保其可靠性和安全性。
通过测试绝缘材料的电压击穿强度，可以评估材料在承受高压时是否会发生突破或失效。
2.2 电压击穿测试原理电压击穿测试是基于将逐渐增加的直流电压施加到绝缘材料上，直到该材料无法再保持绝缘状态而发生击穿。
高电压技术 液体介质的击穿
2.4 组合绝缘的特性
电气设备内部绝缘结构中常用液体与固 体介质构成组合绝缘
油—屏障绝缘 油纸绝缘
组合绝缘强度不仅取决于所用介质的绝 缘强度，还与介质的互相配合有关
2.4.1 油—屏障绝缘与油纸绝缘的特点
油—屏障绝缘
以油为主要绝缘介质，散热、冷却作用好 屏障的作用：改善油间隙中电场分布和阻止杂质小 桥的形成 广泛用于变压器中 屏障的总厚度不宜取得过大（否则可能引起油中场 强增高）
屏蔽电极的均压原理1（均压环）
工程中应 用很多！
屏蔽电极的均压原理2（均压环）
a:只考虑对地电容CE b:只考虑对导线电容CL c:同时考虑CE和CL
工程中应 用很多！
pause
2.6 电力系统过电压与绝缘配合
过电压（over voltage）
电气设备上出现的高于工作电压的电压
按来源形式分类
绝缘油的老化（氧化、温度》》》油枕） 户外绝缘应能耐受日晒雨淋 湿热区域使用的要有抗生物特性
材料的相容性
绝缘与导体之间（化学反应、相容）
支柱绝缘子内屏蔽
330kV绝缘子柱
330kV及以上的悬式绝缘子串 一般也装有均压环 绝缘子数决定于线路所要求 的绝缘水平： 35kV-3片 110kV-7片 200kV-13片 330kV-19片 500kV-28片
气隙的产生
制造过程：浇注、挤压成型等 绝缘与电极接触不良
2.3.3.1 局部放电的等值电路
Cm>>Cg>>Cb
Cb ug u C g Cb
1、微量压降
2、电流脉冲
放电前后，间隙g两端的电压变化为(Ug-Ur) C m Cb 对间隙g放电的电容量为： C g C m Cb
漆包线软化击穿试验方法
漆包线软化击穿试验方法
漆包线软化击穿试验方法
一、试验原理
漆包线软化击穿试验，是指通过受试漆包线耐受的高压放电或瞬变电流，使线芯电阻变小，使线的绝缘漆层温度升高并软化，最终使线芯的电强度超过线芯表面的绝缘漆层的耐电强度而击穿，以检验漆包线的电绝缘性能。
二、试验装置
漆包线软化击穿试验，所需设备主要有：受试线段，高压电源，晶闸管，晶闸管放大电路，瞬变抑制电路，击穿保护电路，试验结果记录装置以及安全防护设备等。
三、试验步骤
1、器件的接线：将受试线段的两端分别接入试验系统，即高压电源上的正、负极端，另一端接入高压接点。
2、系统的组装：把高压电源、晶闸管、晶闸管放大电路、瞬变抑制电路、击穿保护电路以及记录装置连接起来，并安装安全装置，校准各部件。
3、调节和校准：调节高压电源的输出高压值，并使用示波器对晶闸管放大电路和瞬变抑制电路的参数进行校准。
4、击穿试验：将受试线段放置在装置上，按照设定参数，依次加大高压电源的输出高压，观察线段的电绝缘情况，记录击穿电压值，以评价线段的电绝缘性能。
四、安全防护
1、击穿保护电路：击穿保护电路设置在高压电源的每一侧，当击穿发生时，电路自动断开高压，防止漆包线的损坏。
2、爆炸保护装置：当受试线段受压过大时，爆炸保护装置会自动断开高压，防止测试装置及其他电气设备的损坏。
3、其他安全措施：使用绝缘橡胶橡皮垫等，防止人体接触直流电，以及避免高压电击中人体。
五、试验结果
漆包线软化击穿试验结果主要以漆包线的击穿电压值来表示，击穿电压值越高，漆包线绝缘性能越好。
高压电缆耐压试验技术
高压电缆耐压试验技术高压电缆耐压试验技术是电力行业中非常重要的一项技术。
它主要用于测试电缆在高电压下的耐压性能，以确保电缆在运行过程中的安全可靠性。
本文将介绍高压电缆耐压试验技术的原理、方法和注意事项。
一、高压电缆耐压试验技术的原理高压电缆耐压试验技术主要基于电场强度的原理。
在高压电场作用下，电缆中的绝缘材料会产生电感应效应，从而形成电介质击穿。
通过测试电缆在不同电压下的耐压性能，可以判断电缆的绝缘状态以及抗击穿能力。
二、高压电缆耐压试验技术的方法1. 直流耐压试验方法直流耐压试验是常用的一种方法。
具体步骤如下：（1）将电缆两端接入高压直流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
2. 交流耐压试验方法交流耐压试验是用交流电源对电缆进行测试。
具体步骤如下：（1）将电缆两端接入高压交流电源和接地装置；（2）逐渐增加电压，直到达到设计要求的电压值；（3）在设定的电压下，保持一段时间，观察电缆是否出现击穿情况。
3. 脉冲耐压试验方法脉冲耐压试验是通过向电缆施加短暂的高压脉冲来测试其耐压性能。
具体步骤如下：（1）将电缆两端接入高压脉冲电源和接地装置；（2）施加脉冲电压，并观察电缆是否出现击穿情况；（3）根据击穿情况，判断电缆的耐压性能。
三、高压电缆耐压试验技术的注意事项1. 安全防护措施在进行高压电缆耐压试验时，必须严格遵守相关的安全操作规程，佩戴适当的安全防护用具，确保人身安全。
2. 测试设备的选择选择合适的测试设备对于测试结果的准确性和可靠性非常重要。
应根据电缆的额定电压和规格，选择适当的测试设备。
3. 测试环境的准备测试环境应具备良好的绝缘性能，避免外部电源干扰。
同时，应保持测试环境的干燥和通风，以确保测试的准确性。
4. 观察与记录在测试过程中，要认真观察电缆的状态，记录测试数据，并及时发现异常情况。
如发现电缆有击穿或破损的情况，应及时停止测试并进行维修。

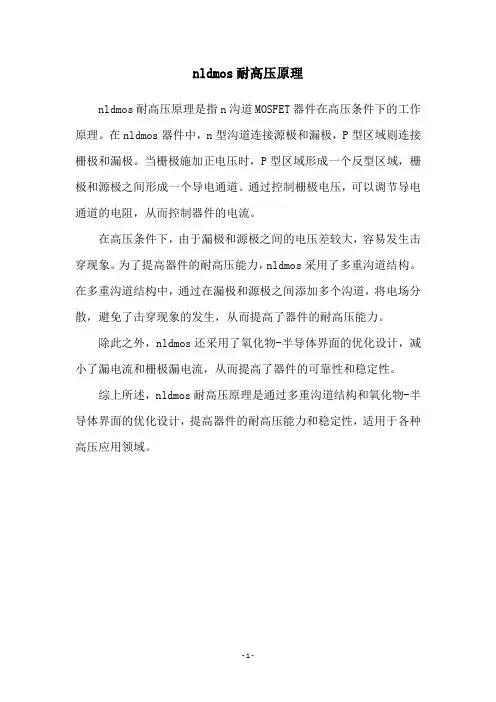

nldmos耐高压原理
nldmos耐高压原理
nldmos耐高压原理是指n沟道MOSFET器件在高压条件下的工作原理。
在nldmos器件中，n型沟道连接源极和漏极，P型区域则连接栅极和漏极。
当栅极施加正电压时，P型区域形成一个反型区域，栅极和源极之间形成一个导电通道。
通过控制栅极电压，可以调节导电通道的电阻，从而控制器件的电流。
在高压条件下，由于漏极和源极之间的电压差较大，容易发生击穿现象。
为了提高器件的耐高压能力，nldmos采用了多重沟道结构。
在多重沟道结构中，通过在漏极和源极之间添加多个沟道，将电场分散，避免了击穿现象的发生，从而提高了器件的耐高压能力。
除此之外，nldmos还采用了氧化物-半导体界面的优化设计，减小了漏电流和栅极漏电流，从而提高了器件的可靠性和稳定性。
综上所述，nldmos耐高压原理是通过多重沟道结构和氧化物-半导体界面的优化设计，提高器件的耐高压能力和稳定性，适用于各种高压应用领域。
- 1 -。
高压断路器构造与基本工作原理
低速动作断路器 ﹥0.12s 中速动作断路器 t g = 0.08～0.12s 高速动作断路器 t g ﹤0.08s
tg
合闸位置
触头运动 分闸位置
电流流过 分闸时间
少油：油量较少，仅作为灭弧介质
SF6断路器
真空断路器
一、高压断路器的型号表示和含义：
S-少油 D-多油 Z-真空 L-SF6 N-户内 W-户外
安装地点 设计序号
额定开断电流(kA) 额定电流(A)
其他标志
G-改进型 I、II、III-断流能力代号
额定电压(kV)
I型：断流容量300MVA II型：500MVA III型：750MVA
例如：S N 10 – 10 I 少油、户内、设计序号：10、额定电压10kV、I型
二、高压断路器的基本结构：
开断元件
支
持
主础 件
传
动
元
件
操
动
机
基座
构
开断元件：
主要零部件： 主灭弧室 主触头系统 主导电回路 辅助灭弧室 辅助触头系统 并联电阻
2.电流
(1)额定电流 I e (A，有效值):
断路器在闭合状态下导电系统能长期通过的电流。在额 定频率下通过这一电流时，各个金属部位和绝缘的温升不能 超过国家标准中规定的数值。额定电流在某种程度上决定了 导体及触头的尺寸。
件
操作机构： 主要零部件：
弹簧、液压、电磁、气动及手动机构的本体及 其配件 功能： 为开断元件分合闸操作提供能量，并实现各种规定的 操作
三、高压断路器的技术要求及其基本参数
电弧产生原理
电弧产生原理
电弧产生原理：
电弧是在高电压下由于离子化或气体击穿而形成的一种物理现象。
当
两个电接点之间存在电压差时，当电子穿过电接点，电流就流过了。
但是，在某些情况下，电流增加了温度并在电引线之间跳过，形成电弧。
电弧的产生是由于电子和离子之间发生了汇合和复合的过程。
在高压下，气体（例如空气）会被离子化，形成自由电子和离子。
当电流在
电接点之间流动时，电流携带电子和离子，导致空气中的离子化水平
达到足够高的水平，可以通过击穿电流产生电弧。
电弧通常是在短路电路中发生的。
例如，当一根线断裂并与另一根线
接触时，会产生电弧。
同样，当电子器件损坏并且电源电压足够高时，也会产生电弧。
电弧的产生可以导致许多问题。
首先，它可以在设备内部造成物理损坏，例如烧毁电缆和元件。
其次，电弧可以导致火灾和电击的风险。
总之，了解电弧的产生原理可以帮助我们更好地理解和处理电器设备的问题。
维护设备以防止电弧的产生是至关重要的。
直流断路器原理
直流断路器原理一、概述直流断路器是一种用于保护直流电路的开关装置，它可以在电路发生过载、短路或地故障时快速切断电源，以保护电气设备和人身安全。
本文将详细介绍直流断路器的原理。
二、直流断路器的分类根据其工作原理和结构特点，直流断路器可以分为以下几类：1. 空气断路器：利用空气介质在高压下击穿并形成电弧，通过加速冷却和拉伸电弧来切断电源。
2. 油浸式断路器：利用油介质在高压下击穿并形成电弧，通过油的冷却和吸收能量来切断电源。
3. SF6气体断路器：利用SF6气体介质在高压下击穿并形成电弧，通过加速冷却和拉伸电弧来切断电源。
4. 磁吹式断路器：利用磁场力将电弧吹灭，通过磁场力和机械力来切断电源。
5. 光纤式断路器：利用光纤传感技术检测故障信号，并通过控制装置来切断电源。
三、直流断路器的工作原理直流断路器的工作原理主要包括两个方面：电弧切断和过载保护。
1. 电弧切断当直流电路发生短路或过载时，电流会急剧增大，导致断路器内部的触头受到很大的压力。
此时，触头之间会形成一个电弧，由于电弧具有较高的温度和能量，如果不及时切断，则会引起火灾和爆炸等严重后果。
为了切断这个电弧，直流断路器需要采取一些特殊措施。
一般来说，切断电弧的方法有以下几种：（1）强制冷却法：通过向电弧通入冷却气体（如空气、SF6气体等），使其快速冷却并消失。
（2）磁场吹灭法：利用磁场力将电弧吹灭，并通过机械力将触头分离，以达到切断电源的目的。
（3）油浸冷却法：利用油介质吸收能量并加速冷却电弧，在油浸状态下达到切断电源的目的。
2. 过载保护直流断路器不仅可以切断电弧，还可以对电路中的过载进行保护。
过载保护是指当电路中的电流超过额定值时，断路器会自动切断电源，以避免设备损坏和人身伤害。
在直流断路器中，过载保护通常采用热释放原理。
当电流超过额定值时，触头内部的热量会迅速升高，并使得熔丝融化。
一旦熔丝融化，触头就会自动分离，从而切断电源。
四、直流断路器的结构直流断路器的结构主要包括：触头、弹簧、操作机构、控制系统等部分。
高压放电基穿空气原理
高压放电基穿空气原理
高压放电击穿空气的原理是：在电场作用下气体分子发生碰撞电离，导致电极间的贯穿性放电。
当空气处于标准状况时，它是绝缘体。
但当加上足够的高压后，空气分子会受到电场力的作用，释放出能量并与其它分子相撞，引发连锁反应，逐渐形成等离子体。
等离子体具有导电性，可以使电流通过，这就是高压击穿的本质原理。
高压击穿会产生强烈的电火花和声响，这种现象常见于雷电、高压电力输电线路或设备、火花点火发动机等场合。
在实验室中，高压击穿也被用来产生等离子体来研究其性质和应用。
击穿强度
击穿强度实验一、实验目的1、了解测定高分子材料击穿强度的基本原理2、掌握高分子材料材料的击穿强度的测定方法二、实验原理本方法是用连续均匀升压或逐级升压的方法，对试样施加交流电压，直至击穿，测出击穿电压（Ub，KV），计算试样的击穿强度（Eb，KV/mm）。
用迅速升压的方法，将电压升到规定的值，保持一定时间试样不击穿，记录电压值和时间，即为此试样的耐电压值，以千伏和分伏表示。
本方法适用于固体电工绝缘材料如绝缘漆、树脂和漆、浸渍纤维制品、层压制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等在工频电压下击穿电压、击穿强度和耐压测试。
对有些绝缘材料如橡胶及橡胶制品，薄膜等的上述性能实验，可按有关标准或参考本标准进行。
三、实验用原材料HDPE 圆形试样d=100mm t=3mm四、试验设备YDQ—10/100高压实验变压器泸州实验变压器厂YD—试验变压器泸州实验变压器厂CX—10/0.2控制器泸州实验变压器厂五、实验条件及操作1、条件开压速度：2.0KV/S2、操作①选择表面平整、均匀、无裂纹、气泡和机械杂质等缺陷的试样5个。
②在选择好的试样上进行编号。
③打开仪器，放上试样，然后开始升压。
第一级加电压值为标准规定击穿电压的50%，保持1min，以后每级升压后保持1min，直至击穿，级间升压时间不超过10s，升压时间在1min 内，每级电压值采用2.0KV/s 。
如果击穿发生在升压过程中，则以击穿开始前开始升压的那一级电压作为击穿值，如果击穿发生在保持不变的电压级上，则以该级电压作为击穿电压。
④重复以上步骤，完成剩余试样的测试。
⑤完成实验，清理实验室。
六、实验结果实验数据记录 试样号1 2 3 4 5 击穿电压（KV ）24 23 23 22 21数据处理：由公式E b =bU d其中：E b —击穿强度，KV/mm U b —击穿电压，KV d—试样厚度，mm击穿电压计算：U b =123455U U U U U ++++=242323222122.65++++=KV 试样厚度：d=3mm击穿强度：E b =22.67.53b U d ==KV/mm 七、讨论及思考题。
树木被雷劈的原理
树木被雷劈的原理
树木被雷击的原理是由于雷电放电产生的高温和高压导致的。
当雷电形成时，云中的正电和地面的负电之间产生巨大的电位差。
当电位差足够大时，空气中的电阻会被击穿，形成一条电流通道，即闪电。
闪电的温度可以达到数万摄氏度，其高温会瞬间加热空气并产生巨大的热膨胀，形成一个高压波。
当这个高压波接触到树木时，由于树木内部含有水分，水分会迅速被加热转化为蒸汽，形成一个高压气体泡。
这个气体泡的膨胀速度非常快，会瞬间破坏树木的组织结构，导致树木被雷击。
此外，雷电产生的电流也会通过树木的导电组织（如树干）传导，导致局部的电热效应。
这也会导致树木的内部组织受到瞬间的高温和高压的破坏。
总之，树木被雷击是由于雷电放电的高温和高压效应导致的，其中包括高温热膨胀和高压气体泡的作用，以及电流的电热效应。
摩托车高压包工作原理
摩托车高压包工作原理引言摩托车高压包是摩托车发动机中关键的一部分，它承担着将电能转换为高压电流并引起火花击穿的重要任务。
本文将详细探讨摩托车高压包的工作原理。
摩托车高压包的组成摩托车高压包主要由以下几个部分组成： 1. 点火盖 2. 低压线圈 3. 高压线圈 4. 高压电缆 5. 火花塞低压线圈的工作原理低压线圈是摩托车高压包中最基本的部分之一。
它的主要作用是将摩托车电瓶提供的低压电能转化为高压电能。
低压线圈内部通过绕制导线实现了电能的变压，从而产生了高压电流。
高压线圈的工作原理高压线圈是摩托车高压包的核心部件之一。
高压线圈通过绕制密绕的导线提高了电流的电压。
在摩托车点火时，高压线圈接收来自低压线圈的电流，并将其电压提升至足够高的水平，以使电流能够产生火花击穿。
火花塞的作用火花塞是摩托车高压包中不可或缺的一部分。
它使用高压电流产生火花，并引发燃烧室中的混合气体。
火花塞的性能直接影响了点火的效果，对发动机的工作稳定性和燃烧效率有着重要影响。
摩托车高压包的工作过程1.低压线圈接收来自摩托车电瓶的低压电流。
2.低压线圈通过变压作用将电流转换为高压电流。
3.高压线圈接收来自低压线圈的电流，并将其电压进一步提升。
4.高压线圈将高压电流通过高压电缆传输到火花塞。
5.火花塞收到高压电流后产生火花，并引发燃烧室中的混合气体。
摩托车高压包的工作原理总结摩托车高压包是摩托车发动机中的重要组成部分，它通过将低压电能转换为高压电能，实现了点火过程中所需的高压电流。
低压线圈和高压线圈的配合使得高压电能得以传输到火花塞，并产生火花引起燃烧。
火花塞的作用至关重要，它的性能直接影响了发动机的工作效果。
在摩托车高压包的工作过程中，各个部分的协同作用使得发动机能够正常运转。
因此，对摩托车高压包的工作原理的深入理解对于维护摩托车的正常工作和提高其性能至关重要。
参考文献•[1] 摩托车高压包维修手册•[2] 摩托车发动机原理与维修技术。
高压设备的作用和工作原理(最新修改)
变电站高压电器的作用和工作原理高压电器设备（断路器、隔离开关、电流互感器、电压互感器、电容器、变压器、电抗器、负荷开关、高压熔断器、避雷器、避雷针）一断路器（QF）断路器（QF）：一、高压断路器的作用高压断路器是发电厂、变电所以及各类配电装置中不可缺少的电气设备，高压断路器是电力系统中最重要的开关设备。
它们的作用是：（1）能切断或接通高压线路的空载电流。
（2）能切断与闭合高压线路的负荷电流。
（3）能切断与闭合高压线路的故障电流（短路电流）。
当系统中发生故障时迅速切除故障部分，以保证非故障部分的正常运行；（4）与继电保护配合，可快速切除故障，保证系统安全运行。
设备检修时隔离带电部分，以保证工作人员的安全。
高压断路器的基本要求断路器在电力系统中承担着非常重要的任务，不仅能接通或断开负荷电流，而且还能断开短路电流。
因此，断路器必须满足以下基本要求。
（1）工作可靠；（2）具有足够的开断能力；（3）具有尽可能短的切断时间。
（4）具有自动重合闸性能（5）具有足够的机械强度和良好的稳定性能（6）结构简单、价格低廉二、高压断路器的分类和特点高压断路器的分类1.按安装地点分类高压断路器按安装地点可分为屋内式和屋外式两种。
2.按所采用的灭弧介质分类（1）油断路器（多油断路器和少油断路器）（2）真空断路器（3）SF6断路器高压断路器的特点（1）多油断路器。
结构简单，制造方便，便于在套管上加装电流互感器，配套性强；耗钢、耗油量大、体积大、重量重；属自能式灭弧结构。
多油断路器应用范围35kV、110 kV线路。
（2）少油断路器。
结构简单，制造方便，可配用各种操动机构；比多油断路器油量少、重量轻；采用积木式结构，便于制成各种电压等级产品。
少油断路器应用范围10 kV线路。
（3）真空断路器。
灭弧室材料及工艺要求高；体积小、重量轻；触头不易氧化；灭弧室的机械强度比较差，不能承受较大的冲击振动。
真空断路器应用范围10 kV线路。
pcb高压测试原理
pcb高压测试原理
PCB高压测试是指在PCB（Printed Circuit Board，印刷电路板）制造过程中，通过施加高压电源来检测PCB上的电气绝缘性能
和耐电压能力。
这项测试对于确保PCB的质量和安全性至关重要，
因此在PCB生产过程中被广泛应用。
PCB高压测试的原理是利用高压电源施加电压到PCB的导线、
电路和绝缘层上，以检测PCB是否存在漏电、击穿或绝缘不良等问题。
测试过程中，通常会施加较高的电压（通常为数千伏至数十千伏），并检测电流、电阻和绝缘电阻等参数，以判断PCB的电气性
能是否符合要求。
在进行高压测试时，需要注意以下几点原理和步骤：
1. 施加电压，通过专用的高压测试设备，将高压电源连接到PCB上的测试点，施加所需的高压电压。
2. 检测电流，在施加高压电压的同时，监测PCB上的电流变化。
正常情况下，电流应该非常小，如果存在漏电或击穿现象，电流会
显著增加。
3. 测试绝缘电阻，利用高压测试设备测量PCB上的绝缘电阻，以判断PCB的绝缘性能。
通常情况下，绝缘电阻应该远大于设定的标准值，否则可能存在绝缘不良的情况。
4. 分析测试结果，根据测试数据和标准，判断PCB是否通过高压测试。
如果测试结果符合要求，则PCB可以继续下一步工艺；如果测试不合格，则需要进行修复或淘汰处理。
总的来说，PCB高压测试的原理是通过施加高压电压，检测PCB 的漏电、击穿和绝缘性能，以确保PCB的质量和安全性。
这项测试在PCB制造过程中起着至关重要的作用，能够有效预防因电气问题导致的产品故障和安全隐患，提高产品的可靠性和稳定性。
高压脉冲粉碎技术
高压脉冲粉碎技术一、技术介绍高压脉冲粉碎技术是一种利用高压脉冲电场对物料进行破碎的新型技术。
该技术具有破碎效率高、能耗低、破碎粒度可调、产品质量好等优点，适用于各种硬度的物料的破碎。
二、工作原理该技术主要是通过高压脉冲电场作用下，使物料内部产生电击穿现象，从而使物料发生爆炸性分解。
具体来说，当高压脉冲电场作用于物料时，会产生强电场和强电流，导致物料内部形成局部放电和气体放电现象。
随着局部放电和气体放电的不断发展，会在物料内部形成一个或多个爆炸中心，并伴随着爆炸波的扩散。
这些爆炸中心在扩散过程中会将物料分解成微小颗粒，并释放出大量能量。
三、设备组成高压脉冲粉碎设备主要由以下几个组成部分构成：1.高压发生器：产生高压脉冲电场；2.破碎腔：物料进行破碎的空间；3.电极：将高压脉冲电场传递到破碎腔内；4.控制系统：控制高压发生器和电极的工作状态。
四、应用领域高压脉冲粉碎技术可以广泛应用于以下领域：1.金属材料的粉碎：如钨、钼等材料；2.非金属材料的粉碎：如陶瓷、玻璃等材料；3.生物质材料的粉碎：如木屑、秸秆等材料。
五、优点和局限性优点：1.破碎效率高，能耗低；2.可调节破碎粒度，产品质量好；3.适用于各种硬度的物料。
局限性：1.设备成本较高，不适合小规模生产；2.对物料形态有一定要求，不适合处理具有一定韧性的物料。
六、发展前景随着科技进步和环保意识的提高，高压脉冲粉碎技术将会得到越来越广泛的应用。
未来，该技术有望在金属材料、非金属材料、生物质材料等领域发挥更大的作用，同时也将会不断提高设备的破碎效率和粒度调节能力。
高压击穿原理
高压击穿原理
高压击穿原理是指在高电压作用下，电介质无法阻挡电流通过的现象。
这种现象通常发生在电气设备或电力系统中，当电压超过一定的阈值时，电场强度达到临界值，电介质内部的原子或分子受到电场力的作用而发生电离，形成电子、离子和自由电荷。
这些自由电荷会导致电流的流动，造成电介质的击穿。
高压击穿的原理可以用帕萨伊尔定律来解释。
根据帕萨伊尔定律，电压与电场强度之间的关系为E=V/d，其中E为电场强度，V为电压，d为电介质的厚度。
当电场强度超过电介质的击穿
强度时，电介质内部的原子或分子将发生电离，形成导电通道，使电流得以流动。
高压击穿的阈值与电介质的性质密切相关。
不同的电介质有不同的击穿强度，击穿强度与电介质的结构、成分、温度、湿度等因素有关。
某些电介质如空气、氮气等具有较高的击穿强度，而某些液体和固体电介质则相对较低。
高压击穿除了与电介质的性质有关外，还与电压的频率、波形等因素有关。
在高频电压下，电场在电介质内部的分布会有所不同，导致击穿电压的变化。
高压击穿不仅会产生火花、电弧等灾害性的效应，还会造成设备的损坏和失效。
因此，在设计和使用电气设备时，要合理选择电介质和电压等参数，以确保电气设备的安全运行。
高压击穿的原理
高压击穿的原理
高压击穿是一种现象，指的是当电场强度超过某一临界值时，电场中的气体或绝缘体会发生局部的电离现象，即出现了电流通路。
这个临界值称为击穿电场强度，击穿电压或击穿强度。
高压击穿的原理可以从电离和电流的角度进行解释。
在电场中，气体或绝缘体中的分子会受到电场力的作用，分子内的电子会被电场力加速。
当电场强度足够大时，电子获得的能量足以克服分子内的束缚力，从而离开原子或分子，形成自由电子。
这个过程称为电离。
当电离达到一定程度时，电子和离子的数量会急剧增加，形成所谓的电离层或电离区。
此时，原来的绝缘体或气体变成了导电体，电流可以通过它们流动。
也就是说，电场中出现了导电通路，从而实现了电场的击穿。
高压击穿的电离过程与气体的物理和化学性质密切相关。
例如，气体的组成、温度、压力等因素都会影响击穿电场强度的大小。
这也是为什么不同气体、不同条件下的击穿电场强度是不同的。
值得注意的是，高压击穿并不仅限于气体，也可以发生在液体或固体中。
不同材料的击穿机制和特性也可能有所不同，但总的原理基本相同。
总结起来，高压击穿的原理是当电场强度超过某一临界值时，电场中的气体或绝缘体发生电离现象，形成电离层，从而出现
导电通路，实现电场的击穿。
该现象与物质的性质密切相关，且不仅限于气体。
绝缘热击穿原理
绝缘热击穿原理
绝缘热击穿是一种绝缘材料在电场作用下发生击穿的现象。
其原理是当电场强度超过绝缘材料的击穿强度时，绝缘材料内的分子或原子开始电离，并形成电子、离子和空穴。
这些带电粒子受到电场力的作用，产生加速运动，碰撞到绝缘材料内的其他分子或原子，传递能量，并引发更多的电离。
这种电离和能量传递的过程形成了电弧放电的现象。
绝缘热击穿的过程可以分为几个阶段：
1. 初始电离阶段：当电场强度超过一定程度时，电场强力开始将分子或原子电离产生正负电荷。
2. 孤立电离阶段：在电场强度继续增加的情况下，正负电荷被加速，并与其他分子或原子碰撞，产生更多的电离和带电粒子。
3. 导电阶段：大量的带电粒子在电场下运动，绝缘材料内形成了一个导电通道。
这导致电流通过绝缘材料，产生了电弧。
4. 煤核形成阶段：在导电通道中，由于能量不断传递，某些位置的能量密度超过了临界值，形成了高温、高压的煤核。
5. 极化气体发展阶段：煤核周围的绝缘材料加热产生气体，这些气体会增加煤
核周围的电子密度，形成“自供电环”。
6. 整个断电器击穿阶段：由于煤核不断助长，自供电环的电离不断加强，导致整个绝缘材料失去绝缘能力，发生击穿。
绝缘热击穿是电气设备中的一种危险现象，会造成电弧放电、设备损坏、火灾甚至人身伤害。
因此，在设计和制造绝缘材料和电气设备时，必须考虑绝缘热击穿的防范措施，如选择适当的绝缘材料、控制电场强度、增加绝缘距离等。
管道电火花试验工作原理 -回复
管道电火花试验工作原理-回复管道电火花试验是一种常用的检测管道绝缘性能的方法。
它通过在管道表面施加高压电场，在电场作用下观察管道绝缘材料是否能够有效地阻断电流，从而判断管道的绝缘性能。
本文将介绍管道电火花试验的工作原理，并详细解释电火花试验的步骤和应用。
一、工作原理管道电火花试验是基于电击穿原理进行的一种试验方法。
其基本原理是当管道绝缘材料中存在缺陷或污秽时，高压电场会导致管道绝缘材料局部发生击穿，形成电火花，从而表明其绝缘性能有问题。
试验时，首先在管道表面施加高压电场，然后观察是否出现电火花现象，如果有，说明存在绝缘问题，需要进一步检修或更换绝缘材料。
二、步骤介绍1. 准备工作：在进行电火花试验之前，需要先准备好试验设备和管道，确保设备正常工作和管道处于正常状态。
同时，还需根据实际情况选择合适的试验电压，一般在几千伏至几十千伏之间。
2. 施加电场：将试验设备连接到管道上，并通过电源提供试验所需的高压电场。
通常采用直流高压，以保持电场的稳定性。
电场的强度和持续时间可以根据需求进行调整。
3. 观察电火花：在电场作用下，观察管道表面是否出现电火花。
电火花的产生与管道绝缘材料是否存在缺陷或污秽有关。
如果管道绝缘良好，电场作用下不会出现电火花；反之，如果存在问题，可能会出现电火花现象。
4. 判断结果：根据观察到的电火花情况，可以初步判断管道的绝缘性能是否合格。
出现电火花通常意味着管道绝缘材料存在问题，需要进一步检修或更换。
而如果未出现电火花，说明管道绝缘性能良好，可以继续使用。
三、应用范围管道电火花试验广泛应用于各种工业领域中，特别是对需要高度绝缘的管道进行检测。
以下是一些常见的应用场景：1. 石油石化行业：石油石化行业常用大量的管道输送石油和化学物质。
对于这些管道而言，其绝缘性能的好坏直接关系到工业安全。
应用电火花试验可以及时发现管道绝缘材料存在的问题，以保证工业输送过程的安全可靠。
2. 建筑工程：在建筑工程中，管道用于输送水、电、燃气等供应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气体介质的绝缘特性
空气间隙的击穿
巴申定律：当气体种类和电极材料一定时，均匀电场中气隙的放电电压Uf是气体压力P和间隙极间距离S乘积的函数；)
(pS
U
f
F
电场是否均匀对空气间隙击穿电压的影响
•气体间隙的直流击穿电压和极性效应
冲击电压下空气间隙的击穿电压
影响气体间隙击穿电压的各种因素
•气体状态:密度大，击穿电压会升高；密度小，击穿电压会降低，密度太小，也降低；气压与温度通过对密度的影响，影响击穿电压;气压越大，击穿电
压越高；温度增大，击穿电压增大
•电压作用时间:均匀电场，击穿电压与电压波形、电压作用时间无关；极不均匀电场，雷电冲击击穿电压比工频冲击电压高得多；极不均匀电场，操
作冲击电压，如果波前时间T1与间隙S比，处于临界波前时间T0附近，
则可能低于工频冲击击穿电压；
•电压的极性:均匀电场，击穿电压与电压极性无关；极不均匀电场，当棒为正极时，直流击穿电压与工频冲击电压接近相等；极不均匀电场，当棒为负
极时，直流击穿电压远高于工频冲击电压；
•电场均匀程度：电场越均匀，击穿电压高
•电极材料与光洁：表面不易发射电子，击穿电压高；表面光洁，击穿电压高；
•不同气体类型：卤素元素气体，击穿电压比空气高几倍；
SF6气体的绝缘特性
•SF6在普通状态下，无色、无嗅、无毒、不燃的惰性气体;相对密度是空气的5倍;电气绝缘强度是空气的2.3-3倍;灭弧性能是空气的100倍•气体的压力：气压越大，击穿电压越高
•电场均匀程度：均匀电场中，提高气压，能显著提高击穿电压
•气液状态：防止出现液态；压力越高，液化温度越高；如：20℃表压为
0.1MP的SF6气体，-63 ℃液化； 20℃表压为0.45MP的SF6气体，-40 ℃
液化
气体放电的不同形式：与气体压力、电极形状、电场强度有关
•辉光放电：压力小，真空中；放电电流密度小，放电区域占放电管电极间整个空间
•电弧放电：压力增大--1个大气压以上；放电电流密度大，温度高，亮而细长放电弧道，弧道电阻小，似短路
•火花放电：放电回路阻抗大，放电时断时续；外电路阻抗大，压降大，间隙多次被击穿
•电晕放电：极不均匀电场环境中；空气间隙电场极不均匀，在电极附近强电场处出现的局部空气游离发光现象，电流小，整个空气间隙并未击穿，仍能
耐受电压作用
•刷状放电：电晕放电后压力增大，产生刷状放电；从电晕电极间产生许多明亮的细小放电通道；压力再大，整个间隙击穿，形成电弧放电或火花放电•气体中固体介质沿表面放电：与绝缘物表面状况、污染程度、电场分布等有关
•固体绝缘表面光洁度:表面的损伤或毛刺，引起沿面电阻分布不均匀，使电场分布不均匀，电场强的地方首先放电，整体沿面放电电压降低•大气湿度和绝缘物吸潮:空气潮湿，绝缘物表面吸收潮气形成水膜;水中离子，在电场作用下，向电极积聚，使电极电场加强并放电
•导体与绝缘物结合程度: 结合不好，形成气隙;气隙中电场分布比固体强，首先发生电晕放电
•电场分布的影响: 在电场分布最强的地方，空气首先发生游离，产生电晕，使沿面放电电压降低
二、固体介质的绝缘特性
固体电介质的种类及其特性
•天然材料：木材、云母、石棉、橡胶
•人造材料：电瓷、玻璃、电木、塑料
•有机物：木材、橡胶
•无机物：电瓷、玻璃
固体绝缘击穿的三种形式
电压高于临界值后，电流剧增，电介质不耐压，失去绝缘；固体介质在击穿过程中，熔化或烧焦，形成机械损伤。
•电击穿: 介质中存在的少量自由电子，在强电场作用下碰撞，导致击穿电击穿速度快，环境温度影响不大.
•热击穿: 介质损耗使绝缘内部发热，散不出去，温度过高而使绝缘击穿;与环境温度、电压作用时间、电压频率有关;固体受潮，介质损耗增大，泄漏电
流增大，易被击穿;
•电化学击穿: 由于电极边缘、电极和绝缘接触处的气隙或绝缘内部存在气泡等发生电晕或局部放电引起游离、发热、和化学反应等因素综合作用而引发 影响固体击穿的因素
•温度的影响: 温度超过一定数值后，击穿电压随温度升高而下降(这也是TR 试验的原因？？？)
•电压作用：时间短--电击穿；时间较长--热击穿；时间特别长--电化学击穿
•电场均匀程度：电场越不均匀，击穿电压越低。
•潮湿的影响：不易吸潮的固体，受潮后击穿电压大大降低；易吸潮的物体（纸、棉），吸潮后绝缘完全丧失。
•电压种类影响：直流击穿电压，比交流高得多；冲击击穿电压，比交流击穿电压高得多；高频击穿电压，比交流击穿电压低。
•机械力的影响：未破坏前影响不大；出现裂缝时，击穿电压明显下降。
•局部放电影响：局部放电，未形成贯穿性的击穿通道，影响不大；多次受高电压作用，积累成贯穿问题，使击穿电压下降。
液体介质的绝缘特性以及组合绝缘的特性，比如变压器油和绝缘纸的组合。
雷击冲击耐受电压一般是短时工频耐受电压的2.1-2.3倍。
