高压试验试题

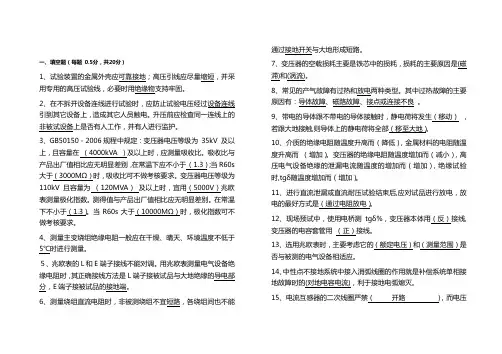

高压试验专业OJT试题(答案)
一、填空题（每题 0.5分，共20分）1、试验装臵的金属外壳应可靠接地；高压引线应尽量缩短，并采用专用的高压试验线，必要时用绝缘物支持牢固。
2、在不拆开设备连线进行试验时，应防止试验电压经过设备连线引到其它设备上，造成其它人员触电。
升压前应检查同一连线上的非被试设备上是否有人工作，并有人进行监护。
3、GB50150－2006规程中规定：变压器电压等级为 35kV 及以上，且容量在（4000kVA ）及以上时，应测量吸收比。
吸收比与产品出厂值相比应无明显差别，在常温下应不小于（1.3）；当R60s大于（3000MΩ）时，吸收比可不做考核要求。
变压器电压等级为 110kV 且容量为（120MVA）及以上时，宜用（5000V）兆欧表测量极化指数。
测得值与产品出厂值相比应无明显差别。
在常温下不小于（1.3）。
当R60s大于（10000MΩ）时，极化指数可不做考核要求。
4、测量主变绕组绝缘电阻一般应在干燥、晴天、环境温度不低于5℃时进行测量。
５、兆欧表的L和E端子接线不能对调。
用兆欧表测量电气设备绝缘电阻时，其正确接线方法是L端子接被试品与大地绝缘的导电部分，E端子接被试品的接地端。
6、测量绕组直流电阻时，非被测绕组不宜短路，各绕组间也不能通过接地开关与大地形成短路。
7、变压器的空载损耗主要是铁芯中的损耗，损耗的主要原因是(磁滞)和(涡流)。
8、常见的产气故障有过热和放电两种类型。
其中过热故障的主要原因有：导体故障、磁路故障、接点或连接不良。
9、带电的导体跟不带电的导体接触时，静电荷将发生（移动），若跟大地接触,则导体上的静电荷将全部（移至大地）。
10、介质的绝缘电阻随温度升高而（降低），金属材料的电阻随温度升高而（增加）。
变压器的绝缘电阻随温度增加而（减小），高压电气设备绝缘的泄漏电流随温度的增加而（增加），绝缘试验时,tgδ随温度增加而（增加）。
11、进行直流泄漏或直流耐压试验结束后,应对试品进行放电，放电的最好方式是（通过电阻放电）。

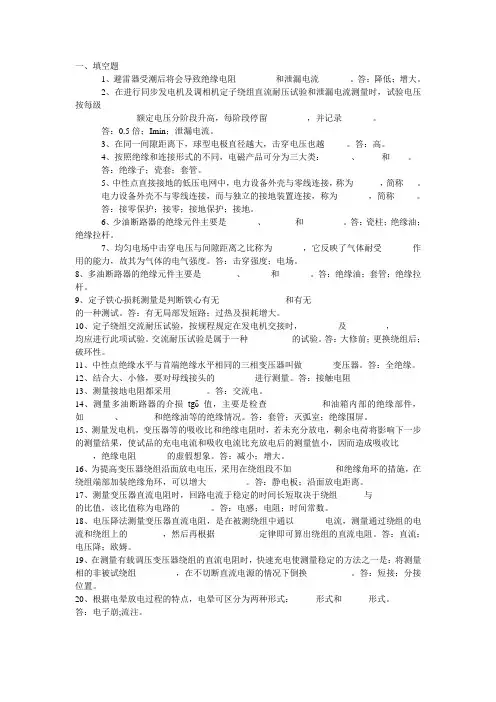

高压试验测试题
一、填空题1、避雷器受潮后将会导致绝缘电阻和泄漏电流。
答：降低；增大。
2、在进行同步发电机及调相机定子绕组直流耐压试验和泄漏电流测量时，试验电压按每级额定电压分阶段升高，每阶段停留，并记录。
答：0.5倍；Imin；泄漏电流。
3、在同一间隙距离下，球型电极直径越大，击穿电压也越。
答：高。
4、按照绝缘和连接形式的不同，电磁产品可分为三大类：、和。
答：绝缘子；瓷套；套管。
5、中性点直接接地的低压电网中，电力设备外壳与零线连接，称为，简称。
电力设备外壳不与零线连接，而与独立的接地装置连接，称为，简称。
答：接零保护；接零；接地保护；接地。
6、少油断路器的绝缘元件主要是、和。
答：瓷柱；绝缘油；绝缘拉杆。
7、均匀电场中击穿电压与间隙距离之比称为，它反映了气体耐受作用的能力，故其为气体的电气强度。
答：击穿强度；电场。
8、多油断路器的绝缘元件主要是、和。
答：绝缘油；套管；绝缘拉杆。
9、定子铁心损耗测量是判断铁心有无和有无的一种测试。
答：有无局部发短路；过热及损耗增大。
10、定子绕组交流耐压试验，按规程规定在发电机交接时，及，均应进行此项试验。
交流耐压试验是属于一种的试验。
答：大修前；更换绕组后；破环性。
11、中性点绝缘水平与首端绝缘水平相同的三相变压器叫做变压器。
答：全绝缘。
12、结合大、小修，要对母线接头的进行测量。
答：接触电阻13、测量接地电阻都采用。
答：交流电。
14、测量多油断路器的介损tgδ值，主要是检查和油箱内部的绝缘部件，如、和绝缘油等的绝缘情况。
答：套管；灭弧室；绝缘围屏。
15、测量发电机，变压器等的吸收比和绝缘电阻时，若未充分放电，剩余电荷将影响下一步的测量结果，使试品的充电电流和吸收电流比充放电后的测量值小，因而造成吸收比，绝缘电阻的虚假想象。
答：减小；增大。
16、为提高变压器绕组沿面放电电压，采用在绕组段不加和绝缘角环的措施，在绕组端部加装绝缘角环，可以增大。
答：静电板；沿面放电距离。
17、测量变压器直流电阻时，回路电流于稳定的时间长短取决于绕组与的比值，该比值称为电路的。
高压试验试题库
一、填空题（每空1分，共分）1．油浸式变压器内部潜伏性故障，一般可分为（过热）性故障和（放电）性故障两类。
2. 进行变压器空载试验时，从试品的一侧加额定频率、额定电压的正弦波，其余各侧（开路），试验中处于地电位的线端和外壳都应（接地），空载电流应取三相电流的平均值。
3. 变压器负载试验的数据与（温度）有关，试验前应测量绕组的直流电阻并求出平均温度，连接绕组的短路线必须尽可能地（短），其截面应不小于被短路绕组出线的（截面），连接处要接触良好。
4. 进行变压器的负载试验时，变压器高压或中压侧出线套管有环形电流互感器时，应将副边（短接）。
5. 110KV以上串级电压互感器的铁芯具有一定的电位，因此铁芯穿心螺丝的一端与铁芯采用金属压接，另一端则（绝缘），以保证穿心螺丝的电位不悬浮，又不短路。
6. 采用电阻分压或电容分压时，为了不影响电路里的工况，电压表的（电阻）应尽可能的大些。
7. 进行高压电机定子绕组直流泄露电流时，泄露电流随时间的增长而升高，说明有（高阻性）缺陷和绝缘分层、松弛，或潮气侵入绝缘内部。
8. 进行高压电机定子绕组直流耐压时，若电压升高到某一程度，泄露电流出现剧烈摆动，一般表明绝缘有（局部）缺陷，在槽口或端部绝缘离地近处，或出线套管大部分有裂纹等。
9. 发电机及调相机的转子处于定子膛内时的交流阻抗值，一般比转子处在膛外时（大）。
10. 对于转子绕组存在一点接地，或对水内冷转子绕组作阻抗测量时，一定要通过（隔离）变压器加压，并在转子轴上加装（接地线），以保证测量安全。
11. 发电机定子绕组的吸收比，对于沥青浸胶及烘烤云母绝缘，不应小于（1.3）；对于环氧粉云母绝缘，不应小于（1.6）；对于水内冷发电机，自行规定。
12. 使用示波器时，被测信号的（幅值）和（频率）均不得超过示波器的允许范围。
13. 运行中有铅包和钢带铠装的电力电缆，应将铅包和钢带可靠（接地）。
14. 中性点直接接地的低压电网中，电力设备外壳与零线连接，称为（接零保护），电力设备外壳不与零线连接，而与独立的接地装置连接，称为（接地保护）。
安规 高压试验试题
欢迎共阅1时的安全距离不小于（ ）m 。
A ．7 B ．7.2 C ．10 D ．13.22容量试品的放电时间，应在（ ）min 以上。
A ．3、6 B ．5、6 C ．3、5 D ．5、53度不低于（ ）。
A ．1.5mB ．2mC ．2.5mD ．3m4下的安全距离要求不小于（ ）m 。
A ．1 B ．1.2 C ．1.5 D ．35的安全距离不小于（ ）m 。
A ．7B ．10C ．12.5D ．13.26环。
接地线与人体的距离应大于接地棒的（ ）。
A ．长度B ．有效绝缘长度C ．有效长度D 7规范要求，一般不超过（ ）Ω。
A ．0.25 B ．0.5 C ．1 D ．1.58人，（ A ．3、试验监护人 B ．3、试验负责人 C ．2、试验监护人 D ．2、试验负责人9．依据《电力安全工作规程》（高压试验室部分），为了保证接地系统始终处于完好状态，每（ ）年应测量一次接地电阻，对接地线和接地点的连接进行一次检查。
A ．1 B ．2 C ．3 D ．510．依据《电力安全工作规程》（高压试验室部分），接地线界面应满足试验要求，但不得小于（ ）mm2；动力配电装置上所用的接地线，其界面不得小于（ ）mm2。
A ．4、20 B ．4、25 C ．5、20 D ．5、2511．依据《电力安全工作规程》（高压试验室部分），接地棒绝缘长度按安全工作的要求选择，但最小长度不得小于（ ）mm ，其中绝缘部分（ ）mm 。
A ．1000、700B ．1000、800C ．1200、700D ．1200、80012．依据《电力安全工作规程》（高压试验室部分），在冲击试验中，试验电压500kV 以下的安全距离要求不小于（ ）m 。
A ．1.5 B ．2 C ．3 D ．513．依据《电力安全工作规程》（高压试验室部分），高压试验室技术负责人应由从事高压试验工作（ ）年以上，并具有工程师及以上职称的人员担任。

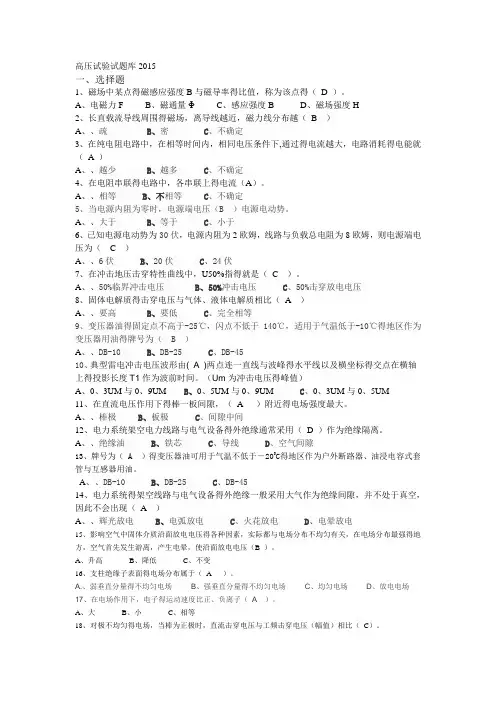

高压试验试题库
高压试验试题库2015一、选择题1、磁场中某点得磁感应强度B与磁导率得比值，称为该点得（D ）。
A、电磁力FB、磁通量ΦC、感应强度BD、磁场强度H2、长直载流导线周围得磁场，离导线越近，磁力线分布越（B ）A、、疏B、密C、不确定3、在纯电阻电路中，在相等时间内，相同电压条件下,通过得电流越大，电路消耗得电能就（A ）A、、越少B、越多C、不确定4、在电阻串联得电路中，各串联上得电流（A）。
A、、相等B、不相等C、不确定5、当电源内阻为零时，电源端电压（B ）电源电动势。
A、、大于B、等于C、小于6、已知电源电动势为30伏，电源内阻为2欧姆，线路与负载总电阻为8欧姆，则电源端电压为（ C ）A、、6伏B、20伏C、24伏7、在冲击地压击穿特性曲线中，U50%指得就是（C ）。
A、、50%临界冲击电压B、50%冲击电压C、50%击穿放电电压8、固体电解质得击穿电压与气体、液体电解质相比（A ）A、、要高B、要低C、完全相等9、变压器油得固定点不高于-25℃，闪点不低于140℃，适用于气温低于-10℃得地区作为变压器用油得牌号为（ B ）A、、DB-10B、DB-25C、DB-4510、典型雷电冲击电压波形由( A )两点连一直线与波峰得水平线以及横坐标得交点在横轴上得投影长度T1作为波前时间。
（Um为冲击电压得峰值）A、0、3UM与0、9UMB、0、5UM与0、9UMC、0、3UM与0、5UM11、在直流电压作用下得棒一板间隙，（A ）附近得电场强度最大。
A、、棒极B、板极C、间隙中间12、电力系统架空电力线路与电气设备得外绝缘通常采用（D ）作为绝缘隔离。
A、、绝缘油B、铁芯C、导线D、空气间隙13、牌号为（A ）得变压器油可用于气温不低于－200C得地区作为户外断路器、油浸电容式套管与互感器用油。
A、、DB-10B、DB-25C、DB-4514、电力系统得架空线路与电气设备得外绝缘一般采用大气作为绝缘间隙，并不处于真空，因此不会出现（A ）A、、辉光放电B、电弧放电C、火花放电D、电晕放电15、影响空气中固体介质沿面放电电压得各种因素，实际都与电场分布不均匀有关，在电场分布最强得地方，空气首先发生游离，产生电晕，使沿面放电电压（B ）。
高压电气试验考试题库
判断题1.|当直流电压加到被试品上时,绝缘介质内部或表面的带电粒子作定向移动形成的电流称为泄漏电流。
(√)2.10kV等级的电气设备工频耐压试验最高试验电压为42kV。
(√)3.50%击穿放电电压,是指在该冲击电压作用下放电的概率为50%。
(√)4.66kV电气设备工频耐压试验变压器的最高试验电压为200kV。
(√)5.IEC和我国国家标准规定,操作冲击电压波形的波前时间为T1=250μs,容许偏差+20%。
(√)6.M型介质试验器被试品测试支路包括被试品的等值电阻、等值电容及测量用电阻。
(√)7.M型介质试验器的标准电容支路的作用为产生1V的标准电压及测量介质损耗功率P。
(√)8.M型介质试验器的三个支路是极性判别支路、标准电容支路及被试品测试支路。
(√)9.M型介质试验器的最高测试电压为交流1000V。
(×)10.M型介质试验器的最高测试电压为交流2500V。
(√)11.M型介质试验器极性判别支路用来测量试验电压作用下的视在功率S。
(×) 12.M型介质试验器极性判别支路用来判别外界干扰电流极性。
(√)13.M型介质试验器往被试品上施加的交流试验电压为5000V。
(×)14.M型介质试验器用来测量试验电压作用下的视在功率S的支路为被试品测试支路。
(√)15.QS1电桥进行低压测量时,不需要升压试验变压器,也不需要高压标准电容器。
(√)16.QS1电桥内有一套低压电源和低压标准电容器,可测量电容量为300PF~100μF的试品。
(√)17.QS1电桥主要包括升压试验设备、QS1电桥桥体及标准电容器三部分。
(√) 18.SF6充气设备只有在均匀电场中提高气压才能显著提高气隙的击穿电压。
19.SF6气体具有优良的导电性能,故非常适用于高压断路器中。
(×)20.SF6气体具有优良的灭弧性能,其灭弧性能比空气强2.3~3倍。
(×)21.SF6气体绝缘结构的绝缘水平是由正极性电压决定。
高压试验专业模拟试题
高压试验专业模拟试题单选题：每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分，总计40分1、阳极流注的方向与初始电子崩的方向（相反p-56 ）。
A. 相同B. 相反C. 视具体情况定2、在电场作用下，变压器油的击穿过程可以用（B ）来解释。
A. 欧姆定律B. “小桥”理论C. 法拉第定律D. 巴申定律判断题：正确的选是，错误的选否，每题1分，错判和不判为0分，总计36分1、电气设备交接试验，除按现行的《电气设备预防性试验规程》执行外，还应参考设备制造厂对产品的技术说明和有关要求进行。
（Ok ）2、典型雷电冲击电压波形的视在原点0至雷电冲击电压峰值衰减到0.5U m时所需的时间T2为波前时间。
（No ）3、在均匀电场中，气体的压力升高，密度增大，电子在从阴极向阳极的运动过程中，极易与气体分子碰撞，平均每两次碰撞的自由行程缩短，致使电子积聚的动能不足，间隙不易击穿，击穿电压会升高。
（Ok ）4、采用ZC—8型接地电阻表测量接地电阻，手摇发电机的转速要求达到220r/min。
（No ）5、根据冲击耐压试验的冲击波的不同波形，可分为雷电冲击波试验、操作冲击波试验、全波试验及截波试验。
（Ok ）6、工频耐压试验时的试验电压测量可归纳为高压间接测量和低压直接测量。
（No ）7、根据耐压试验时的试验波形的不同可分为交流耐压、直流耐压、冲击耐压等不同耐压试验。
（Ok ）8、直流电阻测量的基本原理时在被测回路上施加工频过电压，根据电路两端电压和电路中电流的数量关系，测出回路电阻。
（No ）9、感应耐压试验所施加的试验电压是一个持续时间很短的冲击波。
（No ）10、采用单臂电桥进行直流电阻测试，不能测量10-6~10Ω的低值电阻，此时只能使用万用表。
（No ）11、对于大容量吸收过程较长的变压器、发电机、电缆等，有时测量吸收比值尚不足以反映吸收的全过程，此时采用接地电阻用来判断试品是否存在受潮、脏污等缺陷。
高电压技术试题库及答案
高电压技术试题库及答案一、单项选择题（每题2分，共20分）1. 高电压技术主要研究的电压等级是（）。
A. 220VB. 380VC. 10kVD. 35kV及以上答案：D2. 以下哪个不是高电压试验的类型？（）A. 绝缘电阻测试B. 耐压试验C. 短路电流测试D. 局部放电测试答案：C3. 高压断路器的主要功能是（）。
A. 接通电路B. 切断电路C. 调节电压D. 测量电流答案：B4. 高压输电线路的导线材料通常不包括（）。
A. 铝B. 铜C. 铁D. 钢5. 以下哪个参数不是衡量绝缘材料性能的指标？（）A. 击穿电压B. 介电常数C. 电阻率D. 导电率答案：D6. 高压电容器的放电时间通常由（）决定。
A. 电容器的容量B. 电容器的电压C. 电容器的电流D. 电容器的电阻答案：A7. 在高电压试验中，为了保护试验设备，通常会使用（）。
A. 保险丝B. 继电器C. 断路器D. 电阻器答案：A8. 高压输电线路的电压等级越高，其输电损耗（）。
A. 越大B. 越小C. 不变D. 无法确定答案：B9. 以下哪种设备不是用于限制过电压的？（）B. 电抗器C. 电容器D. 电感器答案：C10. 高压试验中，测量设备绝缘电阻的单位是（）。
A. 欧姆B. 伏特C. 法拉D. 亨利答案：A二、多项选择题（每题3分，共15分）1. 高电压技术在以下哪些领域有应用？（）A. 电力系统B. 医疗设备C. 通信设备D. 家用电器答案：A、B、C2. 以下哪些因素会影响高压断路器的动作特性？（）A. 操作电压B. 环境温度C. 机械磨损D. 操作频率答案：A、B、C3. 高压输电线路的绝缘子需要具备哪些特性？（）A. 高强度B. 高绝缘C. 耐腐蚀D. 耐高温答案：A、B、C、D4. 以下哪些措施可以提高高压输电线路的稳定性？（）A. 增加线路的导线截面B. 提高线路的电压等级C. 增加线路的负载D. 使用避雷器答案：A、B、D5. 高压试验中，以下哪些设备是必需的？（）A. 高压发生器B. 测量仪器C. 试验样品D. 保护装置答案：A、B、D三、判断题（每题2分，共10分）1. 高电压技术的研究对象仅限于电力系统。
高压试验电工试题及答案
高压试验电工试题及答案第一部分：选择题（共50题，每题2分，共100分）1. 将一个电阻器接入10kV高压电缆线路时，应采取的保护措施是：A. 将电阻器接地B. 使用绝缘手套操作C. 将电阻器接入低压线路进行测试D. 在电阻器两端加装过压保护器2. 高压试验时，若需测试一根已铺设的电缆，正确的操作步骤是：A. 将电缆两端短路，直接进行试验B. 拆卸电缆端子，进行试验C. 使用相应的耐压夹具将电缆两端接入高压设备进行试验D. 仅对电缆两端接入接地线进行试验3. 对于配电变压器的高压试验，下列哪种情况是正确的：A. 仅测试一次B. 高、中、低压分别进行测试C. 分别测试三相和单相D. 根据相关标准和要求进行测试4. 在高压试验中，用于测量电压、电流以及漏电流的仪器是：A. 电阻箱B. 高压发生器C. 万用表D. 绝缘电阻测试仪5. 在高压试验中，下列哪个因素对试验结果影响最大：A. 温度B. 湿度C. 压力D. 测试时间6. 在高压设备中，为了防止电击、放电等事故的发生，应采取的措施是：A. 定期维护检修B. 使用绝缘手套操作C. 在设备上标识高压警示标志D. 远离高压设备区域7. 在高压试验过程中，下面哪个动作是正确的：A. 触摸带电部位B. 使用湿的手操作C. 使用绝缘材料遮挡带电部位D. 运行试验时离开现场8. 高压设备的绝缘油变黑的主要原因是：A. 设备老化B. 湿度过高C. 电弧放电D. 绝缘材料老化9. 高压试验设备的试验电流是由下面哪个因素决定的：A. 电压B. 频率C. 电阻D. 电容10. 以下哪种情况会导致高压试验仪器工作异常：A. 电源电压过高或过低B. 试验电流过大C. 试验电压过高D. 温度过高或过低......（此处省略40题）第二部分：简答题（共5题，每题10分，共50分）11. 高压试验的基本原理是什么？简要描述高压试验的步骤。
12. 高压试验时应注意哪些安全事项？13. 高压设备的绝缘检测标准有哪些，每种设备的绝缘检测周期是多久？14. 什么是交流高压试验？什么是直流高压试验？它们有何区别？15. 在高压试验中，漏电流是什么？它与绝缘电阻有何关系？第三部分：综合题（共1题，20分）16. 某配电变压器的额定电压为10kV，制造商要求进行高压试验。
高压试验技术比武试题
高压试验试题一、填空（每空1分）1.SF6电流互感器（CT）的绝缘试验包括哪些试验项目绕组的绝缘电阻测量、SF6气体微量水分试验，tgð试验2.SF6断路器交接时和大修后导电回路电阻数值应符合制造厂的规定，运行中敞开式断路器的回路电阻不大于交接试验值的1.2倍，如采用直流压降法测量，则电流应不小于100A。
3.测量变压器绕组绝缘电阻时，应依次测量各绕组对地和其他绕组间绝缘电阻值。
被测绕组各引出端应短路，其余各非被测绕组应短路接地。
4.对于35kV接地电磁式电压互感器（半绝缘），外施工频耐压试验电压为2kV（可以用2500V 兆欧表测量N端绝缘电阻代替），感应耐压试验的试验电压为85kV。
5.测得金属氧化物避雷器直流1mA下的电压值，与初始值相比较，其变化应不大于±5% 。
6.在各类调压器中,输出电压波形正弦性畸变率最小的是自耦调压器 .9.在电介质上施加直流电压后,由电介质的弹性极化所决定的电流称为电容电流10、能灵敏反映瓷质绝缘的裂纹、夹层绝缘内部受潮及局部松散断裂、绝缘油劣化的绝缘试验是直流泄漏电流试验11、影响直流泄漏电流的因素有：高压连接导线、空气湿度、温度、残余电荷、测量结果判断12、tgð与介质的温度、湿度、内部有无气泡、缺陷部分体积大小等有关。
13、通过tgð测量发现的缺陷主要是：设备普遍受潮、绝缘油或固体有机绝缘材料的普遍老化；14、测量绝缘电阻前，首先断开试品的电压，拆除或断开对外的，并将其放电，对电容量较大的试品，必须。
连线对地放电放电时间大于充电时间15、进行直流耐压试验时，为了安全和便于操作，试验设备的布置要，连线要短，引线对地要，试品表面要，非试验部分要。
紧凑有足够的距离干净接地16、工频交流耐压试验是考验试品承受的有效方法，对保证设备具有重要意义。
过电压安全运行17、交流耐压试验对于固体有机绝缘材料来说，会使原来存在的绝缘缺陷进一步发展，形成绝缘内部劣化的。
高压试验试题
高压试验试题一、选择题1. 高压试验是指对电器设备进行的一种试验方法，以下哪个选项是高压试验的主要目的？A. 检测设备的绝缘性能是否符合要求B. 检测设备的耐电压能力是否符合要求C. 检测设备的工作稳定性是否能得到保证D. 检测设备的操作性能是否良好2. 在高压试验中，经常使用的一种方法是加高电压到设备上，以下哪个选项是高压试验中常用的电压形式？A. 直流电压B. 交流电压C. 正弦波电压D. 方波电压3. 高压试验中，通常使用的一种检测仪器是高压试验仪，以下哪个选项是高压试验仪的主要功能？A. 生成高压电源B. 测试电流大小C. 测试电压大小D. 测试绝缘电阻值4. 高压试验中，通常需要对设备进行一定的预处理，以下哪个选项是高压试验的预处理步骤之一？A. 清洁设备表面B. 拆卸设备外壳C. 替换设备内部零件D. 调整设备工作参数5. 高压试验过程中，需要使用到一系列的安全措施来保证操作人员的安全，以下哪个选项是高压试验安全措施的基本要求？A. 使用绝缘手套B. 穿戴防静电服C. 进行地线连接D. 保持设备处于带电状态二、填空题1. 高压试验是一种________________。
2. 高压试验的主要目的是________________。
3. 高压试验中常用的电压形式是________________。
4. 高压试验中主要使用的仪器是________________。
5. 高压试验的预处理步骤之一是________________。
三、简答题1. 请简要说明高压试验的基本原理及其作用。
2. 高压试验中，常见的安全措施有哪些？请简要描述其中一种安全措施的具体操作方法。
四、应用题请根据实际案例回答以下问题：某工厂生产的电器设备经高压试验后发现绝缘性能不合格，可能的原因是什么？如何解决这个问题？以上是高压试验试题，你可以根据试题进行准备和复习，以便更好地应对实际的高压试验工作。
祝你成功！。
高压试验试题
培训试题库（高压）一．填空题（50）1.真空断路器所采用的绝缘介质和灭弧介质是高真空。
2.断路器技术参数中，动稳定电流的大小决定于导体及绝缘等元件的机械强度。
3.变压器接入电网瞬间会产生激磁涌流，其峰值可能达到额定电流的6-8 倍。
4.变压器的空载损耗主要是铁芯中的损耗，损耗的主要原因是磁滞和涡流。
5.变压器常用套管有化瓷式、充油式和电容式三种。
6.变压器按绕组耦合方式可分为自耦变压器、普通变压器。
7.一般把变压器接交流电源的绕组叫做一次绕组，把与负载相连的绕组叫做二次绕组。
8.变压器空载运行时绕组中的电流称为空载电流，也叫励磁电流。
9.无激磁分接开关必须在变压器停电的情况下切换，有载分接开关可以在不切断负荷电流情况下切换。
10.储油柜的作用一是调节油量，二是减少油与空气的接能面，防止油受潮，延缓油的老化过程。
11.变压器器身在空气中暴露的时间，在空气相对湿度≤65%超过16小时，在空气相对湿度≤75%，不超过12小时。
12．室外变电站中，马路两侧的设备间一般采用管型母线连接。
13．对充氮运输变压器应检查压力，保持在20～30kpa范围内14．油浸式变压器如长期存放应装上储油柜，注以合格变压器油，安装呼吸器，变压器放置平稳。
15．三相动、静触头接触时，不同期误差值：63～110KV，＜10ｍｍ；220～330KV，＜20ｍｍ。
16．第一次进行隔离开关的电动操作时应先将机构转轴处于中间位置17．为消除母线遇热膨胀的影响，在相隔一定距离的母线与母线之间，母线与设备之间安装母线伸缩节。
18．电气防护金具均压屏蔽环主要作用是防止产生电晕、均压和屏蔽。
19．现行标准的T形设备线夹分为螺栓型和压缩型两种。
20. 检查隔离开关电动机构二次回路绝缘，用500 V或1000 V兆欧表检查，其绝缘电阻应≥1 MΩ。
21．电力系统中用的补偿电容器的接线方式有串联补偿和并联补偿两种方式。
22．热稳定电流表明了断路器承受短路电流热效应。
高压试验模拟考试题
2011年广东电网公司惠州供电局试验技能竞赛第37周模拟考试题姓名 等分一、单选题（共20分 每题1分）1.自感系数L 与（ D ）有关。
（A ）电流大小（B ）电压高低（C ）电流变化率（D ）线圈结构及材料性质2.已知某元件的)30sin(2100+=t u ωV ，)60sin(2100-=t i ωA ，则该元件为（ B ）。
(电感元件电压超前电流90°，电容元件电压滞后电流90°)（A ）电阻（B ）电感（C ）电容（D ）无法确定3.如果流过电容F C μ100=的正弦电流)45100sin(27.150-=t i c πA 。
则电容两端电压的解析式为（ C ）。
X（A ）)45100sin(25000+=t u c πV（B ）)90100sin(25000-=t u c πV（C ）)135100sin(25000-=t u c πV（D ）t u c π100sin 2500=V4.磁电式仪表测量的是被测量的（ D ）值。
（A ）有效（B ）峰（C ）瞬时（D ）平均5.规程规定中电力变压器，电压、电流互感器交接及大修后的交流耐压试验电压值均比出厂值低，这主要式考虑（ C ）。
（A ）试验容量大，现场难以满足（B ）试验电压高，现场不易满足（C ）设备绝缘的积累效应 （D ）绝缘裕度不够6.产生串联谐振的条件是（ C ）。
（A ）C L X X >（B ）C L X X <（C ）C L X X =（D ）C L =7.所谓对称三相负载就是（ D ）。
（A ）三个相电流有效值相等（B ）三个相电压相等，相位角互差0120（C ）三相电流有效值相等，三个相的相电压相等且相位角互差0120（D ）三相负载阻抗相等，且阻抗角相等8.已知非正弦电路的)55300sin(210)45100sin(22010000++++=t t u ππV ，)10200sin()15100sin(2300++-+=t t i ππA ，则P =（ D ）。
高压试验实操试题(避雷器放电计数器动作测试)
一人负责引线的挂接（相当于开关切换）并观察计数器的字盘是否增加计数，挂接引线未使用绝缘杆扣15分
15
两人未分工，扣15分
15
在绝缘电阻表停摇之前，应先将电容器的充电引线与绝缘电阻表之间断开，在绝缘电阻表停摇之后断开引线扣15分
20
开始时间
结束时间
实际时间
3、电容（5～10μF)
3、常用电工工具、绝缘杆、绝缘手套、导线若干
序号
考核项目
考核要求及扣分标准
标准分
扣分
1
测量准备
能看懂原理图并按图接线，接线错误扣10分
10
安全防护用具未穿戴或未按规范穿戴扣20分
20
2
开始测量ห้องสมุดไป่ตู้
一人负责绝缘电阻表的摇动，摇动要均匀，速度为120r/min，摇动时间为1min。摇动不均匀扣10分，摇动时间太短或太长扣10分。
电工进网作业许可考试
（高压试验）实际操作试题
姓名单位总分评分人
题目：对避雷器放电计数器动作测试（100分）
一．实操考核要求
1、两人操作，平台演示
2、注意安全，操作过程符合《电力安全工作规程》
4、工具准备好后开始计时，定额时间30分钟，超时1min扣5分
二．工具材料设备场地
1、放电计数器
2、绝缘电阻表
变电二次、高压试验、调试题库-企事业内部考试电力试卷与试题
变电二次、高压试验、调试题库-企事业内部考试电力试卷与试题一、填空题（80题）1. 继电保护和电网安全自动装置校验用仪器、仪表的准确级及技术特性应符合要求，并应（）。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》4.4）参考答案：定期校验2. 新安装保护装置投运后（）应进行第一次全部校验。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》5.1.2.3）参考答案：一年内3. 对保护装置的整定试验，应按有关（）提供的定值通知单进行。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》5.2.2.5）参考答案：继电保护部门4. 由几组电流互感器二次组合的电流回路，应在（）接地。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》5.3.2.2）参考答案：有直接电气连接处一点5. 整组试验结束后应在恢复接线前测量交流回路的（）。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》5.3.7.9）参考答案：直流电阻6. 将待测设备光纤接收端口的尾纤拔下，插入到光功率计接收端口，读取光功率计上的功率值，即为光纤端口的（）。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》6.3.1.3）参考答案：接收功率7. 进行二次回路检验时，应在被保护设备的断路器、电流互感器以及电压回路与其他单元设备的回路（）后方可进行。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》5.3.2.1）参考答案：完全断开8. 在做完每一套单独保护（元件）的整定检验后，需要将同一被保护设备的所有保护装置连在一起进行整组的检查试验，以校验各保护装置在（）过程中的动作情况和保护回路设计正确性及其调试质量。
（DL/T 995—2016《继电保护和电网安全自动装置检验规程》参考答案：故障及重合闸9. 对变压器（），需要用在全电压下投入变压器的方法检验保护能否躲开励磁涌流的影响。
高压电气预防性试验考试题及答案
高压电气预防性试验考试题及答案一、单项选择题（每题2分，共20分）1. 高压电气设备预防性试验的目的是（）。
A. 确定设备的绝缘性能B. 检查设备的机械强度C. 测量设备的电流大小D. 调整设备的电压等级答案：A2. 以下哪项是高压电气设备绝缘电阻试验的常用仪器？（）A. 万用表B. 绝缘电阻表C. 电流表D. 电压表答案：B3. 进行高压电气设备试验时，下列哪项是正确的安全措施？（）A. 试验人员可以随意接触设备B. 试验区域应设置明显的警示标志C. 试验人员可以不穿戴防护装备D. 试验设备可以不接地答案：B4. 高压电气设备试验中，测量介质损耗角正切值的目的是（）。
A. 确定设备的绝缘强度B. 测量设备的电流大小C. 测量设备的电压等级D. 检查设备的机械强度答案：A5. 以下哪项不是高压电气设备预防性试验的常见项目？（）A. 绝缘电阻试验B. 耐压试验C. 接地电阻试验D. 电流互感器的变比试验答案：D二、多项选择题（每题3分，共15分）1. 高压电气设备试验中，常用的绝缘电阻测量方法包括（）。
A. 直流电阻测量法B. 交流电阻测量法C. 直流高压测量法D. 交流高压测量法答案：AC2. 进行高压电气设备耐压试验时，应注意的事项包括（）。
A. 试验前设备应充分放电B. 试验人员应远离高压区域C. 试验过程中应密切监视设备状态D. 试验结束后应立即对设备进行维修答案：ABC3. 高压电气设备预防性试验中，绝缘电阻试验的作用是（）。
A. 检测设备的绝缘状态B. 评估设备的绝缘老化程度C. 确定设备的绝缘强度D. 测量设备的电流大小答案：ABC三、判断题（每题2分，共20分）1. 高压电气设备试验时，试验人员可以不穿戴防护装备。
（）答案：错误2. 绝缘电阻表是高压电气设备预防性试验的常用仪器。
（）答案：正确3. 高压电气设备试验中，试验区域应设置明显的警示标志。
（）答案：正确4. 高压电气设备试验中，测量介质损耗角正切值的目的是确定设备的绝缘强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理论知识部分一,选择题:(21题)1,兆欧表输出的电压是( C )电压.A.直流;B.正弦交流;C.脉动的直流;D.非正弦交流.2,变压器绕组匝间绝缘属于( B )A.主绝缘;B.纵绝缘;C.横向绝缘;D.外绝缘.3,用直流电桥测量直流电阻,其测得值的精度和准确度与电桥比例臂的位置选择( A )A.有关;B.无关;C.成正比;D.成反比.4,L,C串联电路的谐振频率等于( A )A.1/2稹蘈C;B.2稹蘈C;C.1/√LC;D.√L/C.5,测量介质损耗数,通常不能发现的设备绝缘缺陷是( D )A.整体受潮;B.整体劣化;C.小体积试品的局部缺陷;D.大体积试品的局部缺陷.6,测量绝缘电阻及直流泄漏电流通常不能发现的设备绝缘缺陷是( D )A.贯穿性缺陷;B.整体受潮;C.贯穿性受潮或脏污;D.整体老化及局部缺陷7,电力设备的接地电阻试验周期是不超过( D )A.2;B.3;C.5;D.6.8,无间隙金属氧化物避雷器在75%直流1MA参考电压下的泄漏电流不大于( C )uAA.10;B.25;C.50;D.100.9,35KV及以上少油断路器直流泄漏电流一般要求不大于( B )uAA.5;B.10;C.15;D.20.10,变压器进水受潮时,油中溶解气体色谱分析含量偏高的气体成分是( C )A.乙炔;B.甲烷;C.氢气;D.一氧化碳.11,绝缘油在电弧作用下,产生的气体大部分是( B )A.甲烷,乙烯;B.氢,乙炔;C.一氧化碳;D.二氧化碳.12,变压器绝缘普遍受潮以后,绕组绝缘电阻,吸收比和极化指数( A )A.均变小;B.均变大;C.绝缘电阻变小,吸收比和极化指数变大;D.绝缘电阻和吸收比变小,极化指数变大.13,表征SF6气体理化特性的下列各项中,( C )项是错的.A.无色,无味;B.无臭,无毒;C.可燃;D.惰性气体,化学性质稳定.14,测得无间隙金属氧化物避雷器的直流1MA参考值与初始值比较,其变化应不大于( B )A.±10%;B.±5%;C.+5%,-10%;D.+10%,-5%.15,FZ性带并联电阻的普通阀式避雷器,并联电阻断脱后,绝缘电阻( A )A.显著增大;B.没有变化;C.变小;D.变化规律不明显.16,FZ性带并联电阻的普通阀式避雷器严重受潮后,绝缘电阻( D )A.变大;B.不变;C.变化规律并不明显;D.变小.17,下列各项中对变压器绕组直流电组的测量有影响的是( A )A.变压器上层油温及绕组温度;B.变压器油质状况;C.变压器绕组受潮;D.环境空气温度.18,在直流耐压试验的半波整流电路中,高压硅堆的最大反向工作电压不得低于试验电压幅值的( B ) A.2.83倍; B.2倍; C.1倍; D.1.414倍.19,变压器温度上升,绕组绝缘电阻( B )A.变大;B.变小;C.不变;D.变的不稳定.20,试品绝缘表面脏污,受潮,在试验电压下产生表面泄漏电流,对试品介损和电容量测量结果的影响程度是( C )A.试品电容量越大,影响越大;B.试品电容量越小,影响越小;C.试品电容量越小,影响越大;D.与试品电容量的大小无关.21,电容性套管t涫芡饨缣跫 挠跋旃叵 (A)A.受潮后t湓龃 ;B.温度升高而成指数关系下降;C.随着试验电压的升高而减小.二,判断题:(30题)1,任何电荷在电场中都要受到电场力的作用( √ )2,正弦交流电的三要素是最大值,初相位,角频率( √ )3,在交流电压下,两种不同介电系数的绝缘介质串联使用时,介电系数小的介质上承受的电压高( √ )4,介质的绝缘电阻随温度升高而减少,金属材料的电阻随温度升高而增加( √ )5,过电压可分为大气过电压和内部过电压( √ )6,橡塑绝缘类电力电缆,不包含交联聚乙烯绝缘电力电缆( X )7,交流电桥平衡的条件是两组对边桥臂阻抗绝对值的乘积相等( X )8,金属氧化物避雷器总泄漏电流主要由流过阀片的电容电流,电阻电流和流过绝缘体的电导电流三部分组成(√ )9,进行绝缘试验时,被试品温度不应低于-5℃,且空气相对湿度一般不低于80%( X )10,设备绝缘在直流电压下,其吸收电流的大小只于时间有关,与设备绝缘结构,介质种类及湿度无关( X )11,进行交流耐压试验前后应测其绝缘电阻,已检查耐压试验前后被测试设备绝缘状态(√ )12,SF6气体温度交高时,易发生水解反应生成酸性物质,对设备造成腐蚀;加上受电弧作用,易生成有毒的低氟化物.故对灭弧室及其相通气室的气体温度必须严格控制,在交接,大修后及运行中应分别不大于150PP及300PP(体积分数).( √ )13,少油电容型设备如互感器,套管等,严重缺油后,测得的电容量Cx变小( X )14,为了消除表面泄漏的影响,在做直流泄漏试验时,通常采用屏蔽法( √ )15,电力电缆在直流电压作用下,绝缘中的电压分布是按电阻分布的( √ )16,在一般情况下,介质损耗tg涫匝橹饕 从成璞妇 档恼 迦毕 ,而对局部缺陷反映不灵敏(√ ) 17,测量绝缘电阻可以有效的发现固体绝缘非贯穿性裂纹( X )18,变压器正常运行时,其铁心需一点接地,不允许有两点或两点以上接地(√ )19,对于容量交大的试品,如电缆,变压器等作直流泄漏电流及直流耐压试验时,通常不用滤波电容器( √ )20,直流高压试验采用高压硅堆做整流元件时,高压硅堆上的反峰电压,其额定整流电流应大于工作电流,并有一定的裕度(√ )21,绝缘电阻能够发现设备局部受潮和老化等缺陷,所以它是电气试验人员必须掌握的一种基本方法.( X )22,泄漏电流试验和直流耐压试验都是考核设备绝缘强度的有效方法.( X )23,吸收比和极化指数是同一概念.(√ )24,高压试验应填用变电站(发电厂)第一种工作票.(√)25,10KV带电作业时人身与带电体的安全距离0.4米(√)26,电桥电源电压太低,将导致测量灵敏度降低,相对的测量误差增大.(√)27,进行避雷器电导电流试验时,采用硅堆整流,,正极或负极接试品的效果是一样的.(√)28,进行直流耐压试验时,一般是将硅堆的负极接试品.(√)29,用电阻杆定相时,存在着电阻杆受潮,危机人身安全问题.(√)30,普阀型避雷器的工频放电电压愈高,它的保护性能就愈好.(X)三,填空:(30题)1,带电的导体跟不带电的导体接触时,静电荷将发生 ,若跟大地接触,则导体上的静电荷将全部 . 答:移动移至大地2,两个正弦交流电的相位差为零称为相位,如果相位差为180 ,则称为相位答:同反3,介质的绝缘电阻随温度升高而 ,金属材料的电阻随温度升高而答:降低增加4,在电场及不均匀的空气隙中,放入薄片固体绝缘材料,即所谓的 ,在一定的条件下可以显著间隙的击穿电压.5,当测量电流时,通常要求电流表的内阻越越好,当测量电压时,要求电压表的内阻越越好.答:小大6,变压器套管的与绕组的 ,由于接触不良会引起直流电阻的增加.答:导电杆连接位置7,测量变压器变比常用的方法有或法.答:双电压表变比电桥8,避雷器受潮后将会导致绝缘电阻和泄漏电流答:降低增大9,在理想的纯电容电路中,电压和电流的相位关系上,通过电容器的电流电压答:超前 9010,在电场力的作用下,电荷的形成电流规定的方向为电流的方向.答:定向移动正电荷移动11,变压器铁心应在情况下运行答:一点接地12,变压器的绝缘电阻随温度增加而答:减小13,高压电气设备绝缘的泄漏电流随温度的增加而答:增加14,在直流半波整流线路中,高压硅堆的最大反向工作电压不得低于试验电压幅值的倍数为答:2倍15,进行直流泄漏或直流耐压试验结束后,应对试品进行放电,放电的最好方式是答:通过电阻放电16,绝缘试验时,tg渌嫖露仍黾佣答:增加17,现场预试中,使用电桥测tg%,变压器本体用接线,变压器的电容套管用接线答:正接线反接线18,几个试品并联在一起进行工频交流耐压试验时,试验电压应按各试品试验电压的选取答:最低值19,影响绝缘油的绝缘强度的主要因素是答:油中含杂质或水分20,影响变压器直流电阻测量结果的是答:上层油温21,六氟化硫气体因具有惰性,而且作用良好,因此适用于开断高电压大电流的断路器.答:非燃性熄弧22,就电路中的能量来说,电容的能量不能突变,电感的能量不能突变答:电场磁场23,当测量电流时,通常要求电流表的内阻越越好,当测量电压时,要求电压表的内阻越越好. 答:小大24,选用兆欧表时,主要考虑它的和是否与被测的电气设备相适应答:额定电压测量范围25,测量绝缘体的直流泄漏电流与测量绝缘电阻的原理相同,不同之处是:直流电压比兆欧表电压 ,并可任意 ,比兆欧表发现缺陷的有效性高答:高调节26,工频交流耐压试验是考核试品承受的有效方法,对保证设备的具有重大意义.答:过电压能力安全运行27,测量变压器直流电组时,回路电流趋于稳定的时间长短取决于绕组的比值,该比值称为电路的答:电感与电阻时间常数28,气体间隙设置屏障后,可以显著提高不均匀电场的击穿电压,这是由于屏障积累了空间电荷,改善了 ,妨碍了发展的缘故.答:电场分布流注29,测量变压器泄漏电流时,通常采用整流答:半波整流30,电力电缆单心几点接地,三心电缆几点接地答:一点可以多点四,简答题:(20题)1,什么是线性电阻什么是非线性电阻答:电阻不随电流,电压的变化而变化的电阻称为线性电阻,其伏安特性为一直线.电阻随电流,电压的变化而变化的电阻称为非线性电阻,其伏安特性为一曲线.2,绝缘的含义和作用分别是什么答:绝缘就是不导电的意识.绝缘的作用是把电位不同的导体分隔开来,不让电荷通过,以保持它们之间不同的电位.3,使用万用表应注意什么答:应注意以下几点:⑴根据测量对象选择档位;⑵使用前检查零位;⑶为了保证读数准确,测量时表要放平;⑷正确选择测量范围,指针在2/3附近读数准确;⑸测量直流时,表笔正极与直流电压的正极对应;⑹测量完毕,将档位放在交流电压档.4,高压设备外壳接地有何作用答:高压设备外壳接地是为了防止电气设备在绝缘损坏时,外壳带电而误伤工作人员,这种接地也称为保护接地.5,影响绝缘电阻测量的因素有那些,各产生什么影响答:影响测量的因素有:⑴温度.温度升高,绝缘介质中的极化加剧,电导增加,绝缘电阻降低.⑵湿度.湿度增大,绝缘表面易吸附潮气形成水膜,表面泄漏电流增大,影响测量准确性.⑶放电时间.每次测量绝缘电阻后应充分放电,放电时间应大于充电时间,以免被试品中的残余电荷流经兆欧表中流比计的电流线圈,影响测量的准确性.6,直流泄漏试验和直流耐压试验相比,其作用有何不同答:直流泄漏试验和直流耐压试验方法虽然一样,但作用不同.直流泄漏试验是检查设备的绝缘状况,其试验电压较低,直流耐压试验是考核设备的耐电强度,其试验电压较高,它对于发现设备的局部缺陷具有特殊的意义.7,简述测量高压断路器导电回路电阻的意义.答:导电回路电阻的大小,直接影响通过正常工作电流时是否产生不能允许的发热及通过短路电流时开关的开断性能,它是反映安装检修质量的重要标志.8,工频交流耐压试验的意义是什么答:工频交流耐压试验是考核被试品绝缘承受工频过电压能力的有效方法,对保证设备安全运行具有重要意义.交流耐压试验时的电压,波形,频率和被试品绝缘内部中的电压的分布,均符合实际运行情况,因此能有效地发现绝缘缺陷.9,金属氧化锌避雷器的试验项目答:规程:(1)绝缘电阻;(2)直流1MA电压(U1mA)及0.75 U1mA下的泄漏电流;(3)运行电压下的交流泄漏电流;(4)底座绝缘电阻;(5)检查放电计数器动作情况.10,用兆欧表测量电气设备的绝缘电阻时应注意些什么答:应注意以下几点:⑴根据被测试设备不同电压等级,正确选择兆欧表;⑵兆欧表水平放置;⑶测量大电容量电气设备绝缘电阻时,测量前被试品应充分放电,以免残余电荷影响测量结果;⑷兆欧表达到额定转速再搭上火线,同时记录时间;⑸指针平稳或达到规定时间后再读取测量数值;⑹先断火线,再停止摇动兆欧表手柄转动或关断兆欧表电源;⑺对被试品充分放电.11,为什么说在低于5℃时,介质损耗试验结果准确性差答:温度低于5℃时,受潮设备的介质损耗试验测得的t渲滴蟛罱洗 ,这是由于水在油中的溶解度随温度降低而降低,在低温下水析出并沉淀在底部,甚至成冰.此时测出的t渲迪匀徊灰准斐鋈毕 ,而且仪器在低温下准确度也较差,故应尽可能避免在低于5℃时进行设备的介质损耗试验.`12,用兆欧表测量大容量试品的绝缘电阻时,测量完毕为什么兆欧表不能骤然停止,而必须先从试品上取下测量引线后再停止答:在测量过程中,兆欧表电压始终高于被试品的电压,被试品的电容逐渐被充电,而当测量结束前,被试品电容已储存有足够的能量;若此时骤然停止,则因被试品电压高于兆欧表电压,势必对兆欧表放电,有可能烧坏兆欧表.13,有4节FZ-60阀式避雷器,如果要串联组合使用,必须满足的条件答:条件是:每节避雷器的电导电流为400~600uA,非线性系数a相差值不大于0.05,电导电流相差值不大于30%.14,为什么白天耐压试验合格的绝缘油,有时过了一晚上耐压就不合格了答:影响绝缘油电气强度的因素很多,如油吸收水分,污染和温度变化等等.如只将油放了15,FZ型避雷器的电导电流在规定的直流电压下,标准为400~600 uA,为什么低于400 uA或高于600 uA 都有问题答:FZ型避雷器电导电流主要反映并联电阻及内部绝缘状况.若电阻值基本不变,内部绝缘良好,则在规定的直流电压下,电导电流应在400~600 uA范围内.若电压不变,而电导电流超过600 uA,则说明并联电阻变质或内部受潮.如电流低于400uA,则说明电阻变质,阻值增加,甚至断裂.16,变压器直流电阻三相不平衡系数偏大的常见原因有那些答:变压器三相直流电阻不平衡系数偏大,一般有以下几种原因:⑴分接开关接触不良.这主要是由于分接开关内部不清洁,电镀层脱落,弹簧压力不够等原因造成.⑵变压器套管的导电杆与引线接触不良,螺丝松动等.⑶焊接不良.由于引线和绕组焊接处接触不良造成电阻偏大;多股并绕绕组,其中有几股线没有焊接上或脱焊,此时电阻可能偏大.⑷三角形接线一相断线.⑸变压器绕组局部匝间,层,段间短路或断线.17,接地电阻的测量为什么不应在雨后不久就进行答:因为接地体的接地电阻值随地中水分增加而减少,如果在刚下过雨不久就去测量接地电阻,得到的数值必然偏小,为避免这种假象,不应在雨后不久就测接地电阻,尤其不能在大雨或久雨之后立即进行这项测试.18,电力电缆直流耐压试验时,其施加在电缆芯线上的直流电压应是何种极性,为什么,请画出用硅堆整流的正确接线图.答:电力电缆直流耐压试验时,电缆芯线一般接负极性因为芯线如接正极性,则绝缘中如有水分存在,将会电渗透作用,使水分移向铅包皮,结果使缺陷不易发现.当芯线接正极性时击穿电压比接负极性时约高10%,这与绝缘厚度,温度及电压作用时间都有关系.为易于发现电缆存在的缺陷,一般采用负极性的直流电压.19,SF6断路器交接试验项目答:按规程要求:⑴绝缘测量;⑵回路电阻测量;⑶微水含量检测;⑷交流耐压试验.20,高压试验加压前应注意些什么答:加压前必须认真检查试验接线,表计倍率,量程,调压器零位及仪表的开始状态,均正确无误,通知有关人员离开被试设备,并取得试验负责人许可,方可加压,加压过程中应有人监护并呼唱.五,论述题(5题)(一)为什么变压器绝缘受潮后电容值随温度升高而增大答:水分子是种极强的偶极子,它能改变变压器中吸收电容电流的大小.在一定频率下,温度较低时,水分呈现出悬浮状或脂状,存在油中或纸中,此时水分子偶极子不易充分极化,变压器吸收电容电流较小,则变压器电容值较小.温度升高时,分子热运动使黏度降低,水分扩散并显溶解状态分布在油中,油中的水分子被充分极化,使电容电流增大,故变压器电容电流增大.(二)变压器交接试验项目,标准答:变压器交接试验项目有:(目前只能完成的项目)1,测量绕组连同套管的直流电阻;1600KVA及以下三相变压器,相间4%,线间2%;1600KVA以上变压器,相间2%,线间1%.2,检查所有分接头的变压比;检查所有分接头的变压比,与铭牌相比无明显差别,且符合规律,额定分接允许误差±0.5%.3,测量绕组连同套管的绝缘电阻,吸收比或极化指数;绝缘电阻不应低于出厂值的70%;吸收比1.3/1.5.4,测量绕组连同套管的介质损耗角正切值tg;不大于出厂值的130%.66KV0.8%.5,测量绕组连同套管的直流泄漏电流;与上次比较无显著变化.6,测量与铁心绝缘的各紧固件及铁心接地线引出套管对外壳的绝缘电阻;绝缘良好无闪络,铁心绝缘不应低于300藤.7,非纯瓷套管的试验;8,绝缘油试验;9,检查相位.变压器相位必须与电网相位一致.(三)为什么对含有少量水分的变压器油进行击穿电压试验时,在不同的温度时分别有不同的耐压数值答:造成这种现象的原因是变压器油中的水分在不同温度下的状态不同,因而形成"小桥"的难易程度不同.在0℃以下水分结成冰,油粘稠,"搭桥"效应减弱,耐压值较高.略高于0℃时,油中水呈悬浮胶状,导电"小桥"最易形成,耐压值最低.温度升高,水分从悬浮胶状变为溶解状,较分散,不易形成导电"小桥",耐压值增高.在60~80℃时,达到最大值.当温度高于80℃,水分形成气泡,气泡的电气强度较油低,易放电并形成更多气泡搭成气泡桥,耐压值又下降了.(四)高压试验加压前应做那些工作答:加压前应认真检查试验接线,使用规范的短路线,表计倍率,量程,调压器零位及仪表的初始状态均正确无误,经确认后,通知所有人员离开被试设备,并取得试验负责人许可,方可加压.加压过程中应有人监护并呼唱.高压试验工作人员在全部加压过程中,应精力集中,随时警戒异常现象发生,操作人员应站在绝缘垫上.(五)试说明绝缘试验中的综合分析包括哪些内容答:1,把试验成绩与同类型,同时间的设备成绩进行比较.2,把试验成绩与历年来的成绩进行比较.3,把试验成绩与标准相对照,既要看绝对值大小,又要看变化趋势与变化速度.4,要把设备自身状况,试验条件,以及与设备有关的其他方面测试成绩均考虑在内进行分析.- -。
