接地电阻测试仪作业指导书

接地电阻测试仪作业指导书一、概述接地电阻测试仪是用于测量接地系统电阻的专业设备，广泛应用于电力、通讯、建筑等领域。

本作业指导书旨在向操作人员提供准确、安全、有效地使用接地电阻测试仪的指导。

二、安全注意事项1. 在操作接地电阻测试仪之前，必须确认环境安全，确保无危险物质泄露或其他安全隐患。

2. 操作人员必须穿戴符合相关安全标准的防护设备，如安全鞋、手套等。

3. 严禁独自操作接地电阻测试仪，必须有其他人员在场进行监控和协助。

4. 严禁在潮湿或有爆炸危险的环境中进行测试。

5. 在测试过程中，必须按照操作手册中的规定进行连接和断开电路，避免触电风险。

三、操作步骤1. 准备工作a) 确认接地电阻测试仪的电源电压适配要求，并将其正确连接到相应电源。

b) 确认接地电阻测试仪的工作环境符合要求，避免干扰或损坏设备。

c) 将测试仪的测试夹具、导线等连接准备好。

2. 连接测试夹具a) 将测试夹具的夹钳分别连接到待测试的接地系统的不同位置，确保夹钳与接地系统之间良好接触。

b) 检查连接是否牢固、导线是否有破损或裸露情况。

3. 设置测试参数a) 打开接地电阻测试仪的电源，待设备启动完成后，进入测试设置界面。

b) 根据待测试的环境特点选择合适的测试参数，如电流值、测试时间等。

c) 确保测试参数设置正确并保存。

4. 开始测试a) 按下“开始”按钮或相应的启动测试指令，接地电阻测试仪将开始对接地系统进行测试。

b) 在测试过程中，每个测试点的测试结果将会显示在测试仪的屏幕上，同时也可以选择将结果存储到指定位置。

5. 分析和记录测试结果a) 获取每个测试点的测试结果后，进行数据分析并记录。

b) 对于不符合规定接地电阻要求的测试点，需要进一步排查故障并及时进行维修或调整。

6. 清理和存储设备a) 关闭接地电阻测试仪的电源，将设备上的连接线等部件进行清理。

b) 存储测试结果和相关数据，确保数据的完整性和安全性。

四、常见故障排除及维护1. 测试结果异常：检查测试夹具的连接是否稳固，确认测试参数设置是否正确，如有需要，可以重复测试并对比结果。

接地电阻测试作业指导书

选择开阔、平坦、无障碍物的场地进行测试，确保测试结果的准确性。
在测试前应确保测试人员已接受安全培训，佩戴相应的防护装备，如绝缘鞋、手套等。
选择测试设备
仪器类型
根据实际情况选择合适的接地电阻测试仪，如钳式、手摇式等。
仪器精度
确保所使用的测试仪器具有较高的测量精度，以保证测试结果的可靠性。
在使用测试设备时，应严格按照操作规程进行，避免误操作导致设备损坏或人员伤害。
保证人员和设备安全
佩戴个人防护用品
在进行接地电阻测试时，应佩戴个人防护用品，如绝缘手套、护目镜等。
保持安全距离
在测试过程中，应保持与高压设备的安全距离，避免触电事故发生。
异常情况处理
在测试过程中，如遇到异常情况，应立即停止测试，并采取相应的处理措施，确保人员和设备安全。
05
测试报告编写与提交
编写测试报告
01
测试报告应详细记录测试时间、地点、设备、方法、结果等数据。
02
报告中应包含接地电阻的数值，并对其进行分析，得出结论。
03
报告中还需包含测试过程中发现的问题和改进建议。
提交测试报告给相关人员
测试报告应按时提交给负责部门或指定的管理人员。
提交前应对报告进行审查，确保数据的准确性和完整性。
仪器校准
在测试前应对仪器进行校准，确保其处于正常工作状态。
准备测试辅助工具
测试线
准备足够长度的测试线，确保在测试中能够满足接地电阻的
测量需求。
辅助电极
根据测试需求，准备相应的辅助电极，如铜板、钢筋等。
清洁工具
对接地装置进行清洁，以确保测试结果的准确性。
02
测试操作流程

接地电阻测试作业指导书

接地电阻测试作业指导书一、引言接地电阻测试是一项重要的安全检测工作，在电力、电子、通信等领域应用广泛。

接地电阻测试主要用于检测电气设备的接地性能是否符合标准要求，以确保人身安全和设备正常运行。

本作业指导书旨在帮助操作人员正确进行接地电阻测试，保证测试结果准确可靠。

二、测试原理接地电阻测试是通过测量设备接地系统中的接地电阻来评估其接地质量的一种方法。

电气设备的接地系统是将设备的金属外壳或导体与地面建立良好的电气连接，以提供安全可靠的接地。

接地电阻测试通过测试电流在接地回路中的通过情况，来计算出接地电阻的大小。

三、测试流程1. 确定测试设备和工具：接地电阻测试仪、测量导线、接地棒、导线夹等。

2. 准备测试点：选择需要测试的接地点，确保测试点无杂散电流干扰。

3. 连接测试仪器：将测试仪器与测试点连接，确保连接牢固可靠。

4. 设置测试参数：根据测试要求，设置测试仪器的测试参数，如测试电流大小、测试时间等。

5. 进行测试：启动测试仪器，进行接地电阻测试，并记录测试结果。

6. 分析测试结果：根据测试结果，评估接地系统的质量，并判断是否符合标准要求。

四、测试注意事项1. 安全措施：在进行接地电阻测试前，应确保测试设备和仪器的安全可靠，避免发生触电等危险情况。

2. 清除杂散电流：测试前应清除测试点周围的杂散电流干扰，以确保测试结果准确可靠。

3. 测试环境要求：测试时应确保测试环境的温度、湿度等条件符合测试要求，以避免测试结果受到环境影响。

4. 测试仪器校准：测试前应对测试仪器进行校准，确保测试结果的准确性和可靠性。

5. 测试导线选择：测试导线应选择导电性能好、长度适当的导线，以减小测试误差。

6. 测试时间控制：测试时间应根据具体情况进行控制，避免测试时间过长或过短导致测试结果不准确。

五、常见问题及解决方法1. 测试结果不稳定：可能原因包括测试点存在杂散电流干扰、测试导线接触不良等。

解决方法是清除测试点周围的杂散电流干扰，检查测试导线连接是否牢固。

接地电阻测试作业指导书

一、每天使用前，首先检查线路测试端是否连接良好；
二、每天测试操作前使用接地电阻仪点检器进行点检，填写好“接地电阻测试仪每日功能检测记录表”。
功能检测步骤：
1、开启接地电阻测试仪，检查仪器显示正常；调整仪器的输出电流和预警电阻值，测试时间设置为2-3秒，设置好后按复位按钮，确保仪器绿线，线头应有保护套），仪器的黑色线端接在灯具外壳裸露金属部分。
5、按下启动按钮，保证测试电流＞10A即可（如有漂移应调整电流旋钮），应无报警，电阻值指示小于0.1Ω，为合格，如有报警声，电阻值大于0.1Ω，判为不合格品，贴上标记，放入不合格箱中（红色）。注：如有报警声，可按复位按钮，如无报警声，等测试3秒后自动复位。
6、重复3）和4）步，注意测试时的电流值如＜10A，需重新调整到＞10A。
7、测试电流及电阻如有特别要求的，按作业指导书要求的电流调整进行测试。
四、下班前完成测试工作应先按复位按钮，关掉电源开关，整理好测试线才能下班。
备注：
为了确保产品安全性的可靠，测试仪器在测试过程中突然失效、坏机或不报警，仪器读数不正常等；针对以上情况，生产部必须对当天使用该仪器测试的产品作隔离，并停止使用该仪器，将之前的产品更换正常的仪器重新进行测试，通知质检部作进一步的评估，并对该仪器作相应的处理。
2、参照《接地电阻测试点检仪作业指导书》的步骤进行接地电阻测试仪的点检，文件号：DT/WI-ZJ-ZYZD-001；符合点检要求的说明仪器正常；否侧为不正常，暂不能使用，交由质检部处理。
三、产品测试步骤：
1、仪器功能测试正常后，按下门限/测试选择按钮；
2、把时间按钮设ON，时间设置为3秒。
3、每次测试前保证按一次复位按钮，保证安全。

接地电阻测试作业指导书(二篇)

接地电阻测试作业指导书1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置复位状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动复位按钮，可取消报警状态，并将电流调节旋钮逆时针旋小一些，以备下次测量。

6、手动测量将定时开关置关状态；按动启动按钮，测试灯亮，调节电流调节旋钮并观察显示屏电流值至25A，然后读下显示之电阻数据，当被测物的接地电阻大于该电流所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。

如需停止测试，则按动复位按钮，测试灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

测试电阻值不应超过0.1.接地电阻测试作业指导书（二）一、实验目的1. 了解接地电阻测试的原理和方法；2. 掌握接地电阻测试的具体操作步骤；3. 学会使用接地电阻测试仪器。

二、实验器材1. 接地电阻测试仪2. 电源线3. 电笔4. 接地线5. 测试用具（如测线、夹子等）6. 记录表格三、实验原理接地电阻是指通过接地装置与大地之间的电阻，用来衡量设备或系统与大地之间的绝缘程度。

通常，地线的电阻越小，设备的安全性就越高。

接地电阻测试的原理是利用恒流源的直流电流通过接地回路，产生一定的电压降，然后根据欧姆定律计算接地电阻。

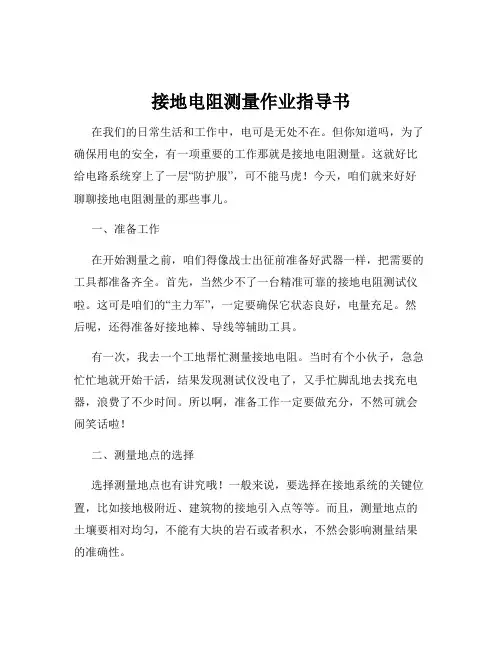

接地电阻测量作业指导书

接地电阻测量作业指导书在我们的日常生活和工作中，电可是无处不在。

但你知道吗，为了确保用电的安全，有一项重要的工作那就是接地电阻测量。

这就好比给电路系统穿上了一层“防护服”，可不能马虎！今天，咱们就来好好聊聊接地电阻测量的那些事儿。

一、准备工作在开始测量之前，咱们得像战士出征前准备好武器一样，把需要的工具都准备齐全。

首先，当然少不了一台精准可靠的接地电阻测试仪啦。

这可是咱们的“主力军”，一定要确保它状态良好，电量充足。

然后呢，还得准备好接地棒、导线等辅助工具。

有一次，我去一个工地帮忙测量接地电阻。

当时有个小伙子，急急忙忙地就开始干活，结果发现测试仪没电了，又手忙脚乱地去找充电器，浪费了不少时间。

所以啊，准备工作一定要做充分，不然可就会闹笑话啦！二、测量地点的选择选择测量地点也有讲究哦！一般来说，要选择在接地系统的关键位置，比如接地极附近、建筑物的接地引入点等等。

而且，测量地点的土壤要相对均匀，不能有大块的岩石或者积水，不然会影响测量结果的准确性。

我记得有一次，在一个工厂里测量接地电阻，选的地方刚好有个小水坑，测量出来的电阻值偏差特别大。

后来重新找了个干燥平整的地方，才得到了准确的数据。

三、测量步骤1、布置接地棒将接地棒按照一定的间距插入地下。

插入的深度要足够，一般要达到 05 米以上。

而且，接地棒之间的距离也要符合规定，通常是直线距离 5 米左右。

在插接地棒的时候，要用力均匀，确保接地棒与土壤接触良好。

2、连接导线把测试仪与接地棒用导线连接起来。

连接的时候要注意，导线的接头要拧紧，不能有松动的情况。

3、进行测量打开测试仪，按照仪器的操作说明进行测量。

在测量的过程中，要保持周围环境的安静，避免有其他电磁干扰。

4、记录数据测量完成后，要及时记录测量的数据。

包括测量的电阻值、测量的时间、地点等等。

四、数据处理与分析测量得到的数据可不是就这么摆在那里不管啦，咱们得对它进行处理和分析。

如果测量的电阻值超过了规定的标准，那就得找出原因，看看是接地系统出现了问题，还是测量过程中有什么失误。

接地电阻测量作业指导书

接地电阻测量作业指导书SHEQ-ZY（生产）-07序号作业要求质量要求及其监督检查危险点分析及控制措施1 人员素质技能要求(1)配电运行人员必须掌握安全规程知识，并经过年度《电业安全工作规程》考试合格(2)运行人员必须具有一定的电气工作经验，并具有一定的电气事故分析判断能力。

(3)运行人员应学会触电急救法和人工呼吸法等紧急救护法。

(4)运行人员应至少每两年进行一次体格检查，不适宜电气运行的工作人员，不得从事工作。

(5)熟悉有关配电运行、检修、施工方面的规程内容。

(6)掌握有关仪器、仪表的正确操作、使用和保管方法，并熟练掌握作业指导书中的各项技能(7)能正确理解有关图纸、资料的内容运行人员选派不当，责任心不强，工作经验不足，不能胜任运行工作选派责任心强，工作经验丰富的人员担任运行工作。

2 运行巡视基本要求(1)配电线路巡视工作应由具有配电线路工作经验的人担任，确保能及时发现缺陷和问题(2)巡视检查人员应按劳动保护标准正确着装，防止因防护不周对身体造成伤害。

(3)熟悉线路路径及沿线环境(4)野外作业或巡视中不得涉水通过不明深浅的河流、湖泊或沼泽地带，并严禁到河流、湖泊、水库及水塘中游泳(5)单人巡视时，禁止攀登杆塔(6)沿线巡视时，应走在线路的上风侧(7)巡视检查到位，发现缺陷要做好记录，重大缺陷及时汇报处理，并认真核对图纸。

（1）运行人员自我保护意识不强，单独工作时发生危险尽量避免单独外出工作，若必要时，应选派自我保护意识强的人员。

（2）巡视检查不到位或不认真，未发现线路或设备存原缺陷，危及线路或设备安全运行。

提高巡视检查的责任心并制定相应的考核措施3 巡视分类(1)定期巡视：主要掌握线路的运行状态、沿线环境情况，并做好护线宣传(2)特殊巡视：遇有恶劣气候以及在雷电频发区、严重污秽地区或沿线有道路施工、伐树等情况，对线路的全部或部分进行巡视检查。

(3)认间巡视，在线路负荷高峰或阴雾天气时进行，检查导线接头有无发热和打火现象，绝缘子表在有无闪络，进行负荷测量。

接地电阻检测作业指导书

接地电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。

2. 适用范围接地电阻检测的准备、现场实施和分析计算。

3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015建筑物防雷设计规范GB50057-2010民用建筑电气设计规范JGJ16-2008建筑物防雷装置检测技术规范 GB/T21431-20154. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。

5. 主要仪器设备MS2302型接地电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、接地种类及检测数量，合理安排现场检测工作。

6.1.2检测人员在检测前要先检查接地电阻测试仪是否工作正常。

6.1.3测量接地电阻值采用三级法，三级法中的三级是指被测接地装置G，测量用的电压极P和电流极C。

6.1.4检测人员在检测前，应先测量对地电压，如果存在接地电压并超过10V，则会导致接地电阻的测量产生比较大的误差。

请切断被测对象的电源，待地电压降下后再进行检测。

6.1.5检测人员在检测前，应较为准确地找到实际零电位区。

可把电压极沿测量用电流极与被测接地装置之间连接线方向移动三次，每次移动的距离约为电流极C离被测接地装置G边缘距离d GC的5%，测量电压极P与接地装置G 之间的电压。

如果电压表的三次指示值之间的相对误差不超过5%，则可以把中间位置作为测量用电压极的位置。

6.2现场检测6.2.1检测时，三级（G、P、C）应布置在一条直线上且垂直于地网。

从被测装置开始，分别将P辅助接地棒、C辅助接地棒排成一直线后深深的打入大地，将测试线分别连接按被测装置、辅助接地棒P和辅助接地棒C。

测量用的电流极C和电压极P离被测接地装置G边缘的距离为d GC=（4～5）D和d GP=（0.5～0.6）d GC，D为被测接地装置的最大对角线长度。

接地电阻测试作业指导书

工序名称页次第1页共1页
工具
版本
V1.0
编制审核批准日期
日期
日期
1
1.被测试的产品必须是组装成成品，各部件都连接在一起，不可以是半成品或未组装完成产品。

2.测试过程中，注意仪器正负夹头碰撞造成产品掉漆/刮伤等质量问题。

◆ 注意事项：
接地电阻测试作业指导书
生效日期
文件编号：
成品电阻测试
产品名称:成品安全检测RK2678YM/医用接地电阻测试仪
◆ 作业步骤：
人员配置步骤一:
1.点击医用电阻测试仪黑色圈中的白色电源“开关”POWER，打开电源。

2.按下第二个黑色圈中红色复位按扭/RESET 复位。

3.确认箭头指示的电流调节按扭为归零状态。

如图中箭头所示向左旋转！
（如图一所示）
步骤二:
1.将测试仪的正极（红色线）夹在支臂与加热器处的金属表面。

2.将测试仪的负极（黑色线）夹在产品电源插头的接地头上。

（如图二所示）
步骤三:
1.按下绿色开关STARTUP/开始测试，并确认显示屏测试字体变红。

2.同步用手向右调节电流旋扭到25A+/-0.5A 。

3.记录显示的电阻值在记录表格中，并确认不超过0.2Ω/欧（200m Ω/毫欧)
（如图三所示）
步骤四：
1.测试完成后，按下复位键》电流调节旋扭调到零。

2.拔下产品上面的测试仪正负极线。

注：如测试后不再使用仪器请关闭测试仪电源。

测试过程中
测试阻值。

接地电阻测量作业指导书

接地电阻测量作业指导书标题：接地电阻测量作业指导书（上篇）一、前言在电气工程中，接地电阻是一个非常重要的参数，它直接影响着电气设备的安全运行。

为了确保正常的工作环境和人身安全，接地电阻的测量是必不可少的。

本篇将从测量原理、设备准备、实施步骤和注意事项等方面进行介绍和指导。

二、测量原理接地电阻是指地面和设备接地系统之间的电阻。

测量接地电阻是通过在地线上加上一个已知频率和幅值的电流信号，然后测量这个电流信号在接地电阻上产生的电压来实现的。

三、设备准备1. 接地电阻测量仪器：需要使用专业的接地电阻测试仪，确保仪器精确可靠。

2. 测试线缆：选用符合国家标准的短路测试线缆，确保测试信号的传递质量。

3. 安全措施：确保测试过程中的人身安全，注意佩戴绝缘手套、鞋套以及相关防护设备。

四、实施步骤1. 准备工作：检查所需仪器的正常工作状态，并确保接线端子无损坏，仪器与电源的连接牢固可靠。

2. 准备测试对象：将测试对象的接地装置与接地电阻测量仪器的测试线缆相连。

3. 选择测量方式：根据实际情况选择不同的测量方式，最常用的方式是三线法和四线法。

4. 连接测试线缆：将测试线缆连接到接地电阻测试仪器的相应接线端子上，确保连接正确无误。

5. 测量步骤：按照仪器的操作说明进行相应的步骤设置，启动测量仪器，完成测量操作。

6. 记录测量结果：将测量结果记录在测量报告中，包括测量点的位置、测量方式、测量数值等重要信息。

五、注意事项1. 保持安全：测量过程中需注意安全，特别是测试过程产生的高电压，务必做好防护措施。

2. 排除干扰：在测量过程中，应尽量避免电流传输线与其他金属结构物相接触，以免干扰测量结果。

3. 控制环境：尽量选择干燥、通风良好的环境进行测量，避免湿度对测量结果的影响。

4. 验证仪器：定期验证接地电阻测试仪器的准确性和可靠性，确保测试结果的准确性。

六、总结接地电阻的测量是电气工程中不可或缺的一环，它关系着电气设备的安全运行。

接地电阻作业指导书(定稿)

试验名称接地连续性试验试验信息试验作业步骤1.1 检查所有设备和材料是否齐全、有效，检验所有器具和安全设施的有效性图1 1.2 环境温度25±5℃，相对湿度＜75%- 1.3 接地电阻测试仪通电预热30分钟- 2.1 选定厂家指定的组件接地点和推荐的接地线，连接仪器红色输出端；图2 2.2 选定到接地点最大物理唯一的相邻（连接）外露导电部分，并接上仪器黑色输入端；图3 2.3 设定参数：接2.5倍±10%组件最大过流保护电流，测试时间至少2分钟- 2.4 按"START"键，开始测试(测试灯亮起）；- 2.5 待电压电流降低到零，按复位后测试结束；- 3.1 拆去仪器与组件的连接导线- 3.2 数据记录，编写试验报告-试验材料试验器具试验作业演示绝缘鞋1双导线若干光伏组件若干接地电阻测试仪1台绝缘手套1付温湿度计1只编制：会签：注意事项1.注意设备的安全检查批准/日期：外露导电部分和组件其他导电部分之间的电阻小于0.1Ω通过标准作业后制定依据IEC 61730-2 Crystalline silicon terrestrial photovoltaic (PV) modules – Design qualification and type approval2.过程严禁触摸测试线，待测物体，测试探头和输出端口3.不可着金属装饰衣服和装饰4.作业完毕请按复位键适用范围适用于本公司对组件接地连续性的试验试验目的作业中证明在组件的暴露传导表面之间有传导道，保证暴露的传导表面可以完全的接地作业前试验作业指导书XX 文件编号修改码版本页码1/1A1图2图3图1。

接地电阻测量仪作业指导书

总装1部品名称部品编号数量（PCS）WB2678A接地电阻测试仪1专用测试线1名称规格使用条件十字螺丝刀1把时间修改内容确认2013年10月10日V1.0注意事项:1.必须穿防静电衣帽,戴防静电手环,防静电手套作业。

2.测试完成后把电源关闭审核会签批准制定产品型号产品名称操作人数1投入部品工具仪器管理履历作业指导书工序号工序名称接线方式与预制电阻的设置生产线作业顺序及操作要求：1.将接地电阻测试仪水平放置在工作台，检查外观是否刮伤及破损；2.用万用表测量测试仪是否短路，若正常，则上电检查显示是否正常；3.把两测试夹短接在一起按下8V 输出（图1所示12按键）。

电阻选择按钮（图1所示13按键）选200m Ω。

将设备调制预置状态（图1所示16按键），打开开关，并按绿色启动按钮。

调节电流调节旋钮（图1所示4按键），调到25A ；3.调节预制电阻电位器（图2所标的17按键）。

使电阻显示窗口中电阻值为100mΩ，此工序设置后以后可以不需要再设置。

图18V200定时预置调节预置报警图二 WB2678A 接地电阻测试仪面板示意图213121173161514012V电源600开关启动测试复位杭州威博测量控制技术研究所4最大值5Rx电流端信号端电流调节定时置数时间测试电流测试操作SWB2678A接地电阻测试仪威博仪器671011接地电阻接地电阻测试端mAmΩ报警测试89。

【推荐】接地电阻作业指导书word版本 (3页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==接地电阻作业指导书篇一：接地电阻测试仪作业指导书接地电阻测试仪作业指导书1.目的1.1确保各操作(测试)人员熟练地掌握好接地电阻测试仪的各项操作技能。

1.2确保所测电气产品的各处外露可导电部件与电气产品的接地端子之间的接触电阻符合国家安全标淮要求，更好地满足用户要求。

2.适用范围适用于我公司接地电阻测试仪(型号：)。

3.操作步骤：3.1测试前淮备3.1.1测试前首先检查各电器部件是否完整，确认OK后，接通电源。

3.1.2 将测试导线治具串成一个回路，并将两端分别接到[CURRENT]和[RETVRE]端子上。

按[SET]键进行测试(测试电流为10A，测试电阻为500 MΩ，测试时间为2.5S，输出频率为50HZ。

)，测试得出的电阻值按键[SET]完成输入测试线和治具归零模式。

3.2测试方法a．开启电源开关(Power)，按下“1”，进入待机状态，此显示屏上可显示五组参数，可通过“∧”“∨”键进行选择查看，表示为[M-X]。

b．通过“∧”“∨”键任选一组按[SET]键，程式自动进入电流输出设定模式、测试时间设定模式、测试电阻设定模式、输入频率设定模，然后分别将输出电流设定为10A，测试时间设定为5S，测试电阻设定为500MΩ，输入频率设定为50HZ。

输入OK，按[SET]键程式会自动回到该记忆组的主界面，同时自动将各设定参数存入仪器程式内，并发出一声短暂的“滴”警告声，仪器处于待测试状态。

c．当仪器处于待测试状态时，将输出电线夹夹住插头的地线插头上，另一根电线夹夹在灯身的五金配件上，按[TEST] 键进行测试。

4.测试频率接地电阻测试为生产线需100%测试项目。

5.品质判定测试通过后，显示器的左上角显示“PASS”字样，同时??，如测试不通过，左上角则显示“R-OVER”，右下角并显示具体的电阻，同时仪器发出连续警告声。

接地网接地电阻试验作业指导书

接地网接地电阻试验作业指导书1.范围本作业指导书适用于接地网接地电阻测量，规定了接地网交接验收、预防性试验和检修过程中的接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等。

制定本指导书的目的是规范接地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。

2.规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

DL 475 接地装置工频特性参数的测量导则DL/T 621 交流电气装置的接地3.工作程序3.1人员要求a)人数：一般根据被测接地网面积大小来定，整个接地网最大对角线长度超过500m，至少需10人；b)资质：负责人必须熟悉地网测试技术；试验人员中至少有2人为电气技术工人。

3.2设备清单和要求接地网接地电阻测量目前常用的方法有两种：一是变频法；一是工频电压电流法。

每种测量方法的设备分可共用部分和不可共用部分，可共用部分单列清单及要求，不可共用部分在每种测量方法的清单及要求中分别说明。

3.2.1可共用的设备清单及要求：a)对讲机：2对；b)大锤子：1把；c)常用工具：1套；d)绝缘黑胶布：若干卷（视接地引线的卷数而定）；3.2.2采用变频法的设备清单及要求a)变频接地电阻测试仪一套，电源须充电的设备应在测试前一天充好电；b)接地电极：一端为尖头，长度不小于1m，直径不小于20mm的钢管或圆钢4根；c)接地引线：1)电流极引线：铜芯绝缘外皮，截面不小于1.0mm2,长度为4～5倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离，如放线有困难或土壤较均匀时，长度至少取2倍整个被测地网的最大对角线长度减去整个地网中心与地网边缘之间的距离；2)电压极引线，铜芯绝缘外皮，截面不小于 1.0mm2,长度为电流极引线长度的0.618倍减去整个地网中心与地网边缘之间的距离；组成电流极引线和电压极引线的各段线应在测试前分别测量过连通状况。

接地电阻测试作业指导书(正式)

编订：__________________单位：__________________时间：__________________接地电阻测试作业指导书(正式)Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-4231-50 接地电阻测试作业指导书(正式)使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1、接通电源,开启电源开关，显示屏数码点亮。

2、选择测试电流量程开关25A，当开关按下时为25A量程，此时显示屏电阻十位小数点点亮。

时间为60秒。

3、将电流调节旋钮逆时针退至零位。

将红色测试夹的黑线端接A，红色测试夹的红线端接a；黑色测试夹的黑线端接B，黑色测试夹的红线接b。

4、将两组测量线的夹子端分别接被测物的测试点。

5、定时测量：将仪器置“复位”状态；按下定时开关至开位置，设置时间为60秒；按动启动按钮，测试灯亮，显示屏计数器开始倒计数，调节电流调节旋钮并观察显示电流值至所选择的电流值，然后读下显示屏显示之电阻值，当被测物的接地电阻大于该电流档所设定的电阻报警值时，仪器即发出声光报警，反之，则不报警。

测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

本仪器具有过电流保护功能，当回路电流超过30A时，仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动“复位”按钮，可取消报警状态，并将“电流调节”旋钮逆时针旋小一些，以备下次测量。

地网接地电阻测量作业指导书

地网接地电阻测量作业指导书一、目的为了规范地网接地电阻测量、地网接地电阻试验，保证试验结果的准确性，为设备运行、监督、检修提供依据。

规定了接地电阻测量试验的引用标准、仪器设备要求、试验人员要求和职责、作业程序、试验结果判断方法和试验注意事项等，特制定本作业指导书。

二、适用范围本作业指导书适用于地网接地电阻测量。

三、内容与工作流程1、工器具的选用个人工具：榔头一把，平口钳一把或平锉一把（00#砂纸），活动扳手两把，工具包一个。

专用工具：ZC-8接地电阻测量仪一套（测量线三根，接地棒两根），合格绝缘手套一副。

2、测量前的准备工作.检查接地电阻测量仪看表面是否有年度检验合格证，有效期是否过期。

仪表表面是否脏污，受潮。

轻轻摇动摇表，指针是否左右正确摇摆。

轻轻转动地轴表，读数盘是否有阻碍。

将地轴表水平放置，摇表指针应与刻度盘的刻线重合，如果没有重合，调微调旋钮，轻轻摇动手柄，没有阻碍现象。

.检查测试线、接地棒是否符合规格要求，测量线无破损，接头，接地棒截面不得小于190mm2，长度不得小于（打入绝缘深度不得小于）.检查接地引下线断线、断股、锈蚀，如果有，要用沥青做防锈处理，连接点有无锈蚀，有进行打磨。

3、测量接地电阻用接地电阻仪测试接地电阻时，一般有直线布极法，三角形布极法、两侧布极法。

三极法是接地电阻测试中使用最多和最普遍的方法。

三极指的是被测接地体、测量用的电压极、测量用的电流极。

当测试现场不是平地，而是斜坡的话，则接地电阻仪电流极棒和电压极棒距地网接地体间的距离应是水平距离投影到斜坡上的距离。

、以ZC29B-2型摇表测试方法如下：1.在E－E两个接线柱测量接地电阻时，用镀铬铜板短接，并接在随仪表配来的5m长纯铜导线上，导线的另一端接在待测的接地体测试点上。

测量屏蔽体电阻时，应松开镀铬铜板，一个E接线柱接接地体，另一个E接线柱接屏蔽。

柱接随仪表配来的20m纯铜导线，导线另一端接插针。

柱接随仪表配来的40m纯铜导线，导线的另一端接插针2。

接地电阻测试仪使用作业指导书

接地电阻测试仪使用作业指导书
一、规格和技术特性
二、结构特性与工作原理
本仪表由于摇发电机、电流互感器、滑线电阻及检流计组成，全部机构装在塑料壳内，外有皮壳便于携带。

附件有辅助探棒导线等，装于附件袋内。

其工作原理采用基准比较式。

三、使用与操作
1.使用
测量接地电阻值时接线如下：
E端钮接5m导线，P端钮接20m导线，C端钮接40m导线，导线的另一端分别接被测物接地级E＇，电位探棒C＇，且E＇，P＇，C＇应保持直线，其间距为20m。

当所测接地电阻大于等于1Ω时，将仪表上2个E端连结在一起。

2.操作步骤
1）仪表端钮线应正确无误。

2）仪表置于水平后，调整检流计的机械零位。

3）将倍率开关置于最大倍率，逐渐加快摇柄转速，使其达到150r/min。

当检流计指针向某一方向偏转时，旋动刻度盘，使检流计指针在“D”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

4）如刻度盘读数小于1时，仍未取得平衡，可将倍率开关置于小一档的倍率，直至调节到完全平衡为止。

5）若发现仪表检流计指针有抖动现象时，可变化摇柄转速，以消除抖动现象。

6）若仪表检流计灵敏度过低时，可在探棒周围注水或盐水以湿润。

3.注意事项
1）禁止在有雷电功被测塔吊带电时进行测量。

2）仪表携带，使用时须小心轻放，避免剧烈震动。

接地电阻测试点检作业指导书-B1

有限公司
接地电阻测试/点检作业指导书
编号:版本：B/1
拟制:日期:
审核:日期:
标准化:日期:
批准:日期:
总页码:共4页（含封面）
修订记录
页次
版本
修订人
修订内容
修订日期
1-3
B/0
全文修订
1-4
B/1
明确点检作业规范
分
发
范
围
口管理者代表口电子研发口结构设计口电子制造口系统集成口机械制造
5.2.4每次测试完毕,先按下复位按钮,使输出断开；
5.2.5测试结果记入报表；
5.2.6全部测试完毕后,关断仪器电源,取下2测试线；
5.3注意事项：
5.3.1仪器接地应良好；
5.3.2接电源插头的地线夹子和接被测仪器的外壳夹子两测试线严禁短路；
5.3.3每次测试时测试夹应夹接良好,以免影响测试精度,且不得碰到其它不接地的导体上；
5.4.2仪器避免存放在高温,潮湿,多尘的环境中,不用时应稳妥地放置在干燥,通风的环境存放；
5.4.3仪器应定期(1年)一次送国家技术监督部门进行校验；
5.4.4使用者每天1次对仪器进行日常保养,结果记入“接地电阻与耐压测试仪点检表” ；
5.4.5仪器若出现故障应立即停止使用,报告部门主管。
6.相关资料与文件：
口测试口品质口计划口采购口货仓口工程
口维修口人事行政口财务口文控中心
有限公司
接地电阻测试/点检作业指导书
编号
版次
B/1
页次
1/3
生效日期
受控印章
1.目的：
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。
