工业管道识别色规范
工业管道钢结构识别色识别符号管理规定
工业管道钢结构识别色识别符号管理规定工业管道和钢结构是工业生产中常见的设备和构造物，为了确保工业管道和钢结构的安全和有效运行，对其进行正确的识别和管理是非常重要的。
为此，制定了一系列的识别色和识别符号管理规定。
首先，针对工业管道的识别颜色管理规定如下：1.冷却水管道：采用蓝色标识，以提醒工作人员注意水的温度和风险。
2.蒸汽管道：采用红色标识，以警示热蒸汽的高温和高压危险。
3.燃气管道：采用黄色标识，以提醒工作人员注意易燃、易爆的特性。
4.油管道：采用黑色标识，以警示油品的危险性和易燃性。
5.高压气体管道：采用紫色标识，以提醒工作人员注意高压气体的危险性。
其次，对于钢结构的识别色管理规定如下：1.主结构：采用灰色标识，以区分主要的承重结构。
2.次结构：采用绿色标识，以区分次要的支撑结构。
3.管线支撑：采用黄色标识，以区分钢结构中的管道支撑结构。
4.公共设施：采用蓝色标识，以标记公共设施，如楼梯、平台等。
另外，还制定了一些识别符号的管理规定，以提高工业管道和钢结构的管理效率和安全水平：1.使用标准化符号：使用标准化的图形、文字和颜色等符号，以确保识别的一致性和易读性。
2.按需标识：根据工业管道和钢结构的不同功能和特点，合理设置符号标识，以减少混乱和误解。
3.定期检查维护：定期检查工业管道和钢结构上的识别色和符号是否清晰可见，并及时修复或更新。
4.培训教育：向工作人员提供相关的培训和教育，使其能够正确理解和使用识别色和符号。
总之，工业管道和钢结构的识别色和识别符号管理规定是确保工业生产安全和有效运行的重要措施。
通过合理的颜色和符号管理，可以避免潜在的风险和事故发生，保障员工的安全和设备的正常运行。
同时，定期检查和培训教育也是管理规定的重要内容，可以提高识别管理的有效性和可持续性。

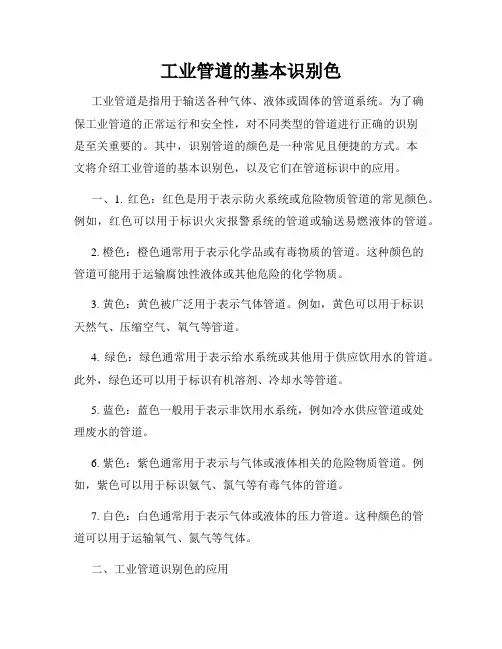

工业管道的基本识别色
工业管道的基本识别色工业管道是指用于输送各种气体、液体或固体的管道系统。
为了确保工业管道的正常运行和安全性，对不同类型的管道进行正确的识别是至关重要的。
其中，识别管道的颜色是一种常见且便捷的方式。
本文将介绍工业管道的基本识别色，以及它们在管道标识中的应用。
一、1. 红色：红色是用于表示防火系统或危险物质管道的常见颜色。
例如，红色可以用于标识火灾报警系统的管道或输送易燃液体的管道。
2. 橙色：橙色通常用于表示化学品或有毒物质的管道。
这种颜色的管道可能用于运输腐蚀性液体或其他危险的化学物质。
3. 黄色：黄色被广泛用于表示气体管道。
例如，黄色可以用于标识天然气、压缩空气、氧气等管道。
4. 绿色：绿色通常用于表示给水系统或其他用于供应饮用水的管道。
此外，绿色还可以用于标识有机溶剂、冷却水等管道。
5. 蓝色：蓝色一般用于表示非饮用水系统，例如冷水供应管道或处理废水的管道。
6. 紫色：紫色通常用于表示与气体或液体相关的危险物质管道。
例如，紫色可以用于标识氨气、氯气等有毒气体的管道。
7. 白色：白色通常用于表示气体或液体的压力管道。
这种颜色的管道可以用于运输氧气、氮气等气体。
二、工业管道识别色的应用工业管道的识别色主要通过颜色标签、颜色涂层或颜色带来实现。
以下是工业管道识别色的一些应用实例：1. 在红色管道上，可以用白色字母或标识牌注明“防火”，以提醒工作人员注意火灾风险。
2. 橙色管道可以用黑色字母或标识牌注明有毒物质的名称，以警示人们注意危险。
3. 黄色管道上可以用黑色字母或标识牌注明输送气体的种类或名称。
4. 绿色管道上可以用黑色字母或标识牌注明供应的水源或管道用途。
5. 蓝色管道上可以用白色字母或标识牌注明非饮用水的名称，以避免误用。
6. 紫色管道上可以用白色字母或标识牌注明危险气体的名称，以提醒人们注意安全。
7. 白色管道可以用黑色字母或标识牌注明管道的压力等级，以确保安全操作。
通过对工业管道的正确识别色的应用，可以帮助工作人员快速辨别不同类型的管道，从而保障工业生产和工作环境的安全。
工业管道基本识别色、识别符号和安全标识规定模板
工业管道基本识别色、识别符号和安全标识规定模板1. 引言为了加强企业对工业管道的管理和安全保障，规范工业管道的识别色、识别符号和安全标识，确保员工和设备的安全，提高工作效率，特订立本规定。
2. 识别色规定2.1 管道颜色分类及其含义为了便于员工对工业管道进行区分，规定如下管道颜色分类及其含义：•红色：表示不安全、停止或紧急情况，如高压、高温、毒性物质等；•黄色：表示警告、注意或注意事项，如低压、温度较高等；•绿色：表示安全、正常运行或设备启动；•蓝色：表示具有特殊作用或向员工供应特定信息，如供水管道、消防设备等；•灰色：表示特别规管道或设备。
2.2 识别色标准2.2.1 管道识别色标准•红色：Pantone 186C；•黄色：Pantone 7409C；•绿色：Pantone 369C；•蓝色：Pantone 293C；•灰色：Pantone 430C。
2.2.2 标签识别色标准•标签背景色统一采用白色（白色标签背景上若有图标，则需使用其它颜色背景）；•字体和图标颜色使用对应管道识别色（红色、黄色、绿色、蓝色、灰色）；•字体大小为正常可读清楚的大小。
3. 识别符号规定为了提高工业管道的识别效果，规定以下识别符号：•管道识别符号：用于标示管道的类型和功能；•设备识别符号：用于标示连接在管道上的设备；•方向箭头符号：用于标示流体或气体的流动方向。
符号设计应符合以下原则：•简洁明白，便于辨识；•符号应具备统一性，避开多种符号混用；•符号应搭配管道颜色使用。
4. 安全标识规定4.1 安全标识内容的设计要求•安全标识应简洁明确，符合国家相关标准和规定；•安全标识应具备统一性，避开不同标识间产生混淆；•安全标识应搭配管道颜色和识别符号使用。
4.2 安全标识的种类和标识位置依据不同的安全需求，应设置相应的安全标识，并在以下位置进行标识：•逆止阀、隔离阀、紧急迫断按钮等安全装置上设置相应安全标识；•管道及设备相近进行明显可见的标识。
工业管道的基本识别色精选1篇
GB7231-2024 工业管道的基本识别色是什么？
GB7231-2024是中国国家标准，规定了工业管道的基本识别色。
该标准于2024年6月1日开始实施。
根据该标准，工业管道的基本识别色包括红色、蓝色、绿色和黄色四种颜色。
不同颜色的管道代表着不同的用途和性质，有助于工人和技术人员正确识别和使用管道。
红色：一般用于输送油品、气体等易燃易爆介质的管道。
红色标识在视觉上具有较高的辨识度，能够提醒人们注意安全风险。
蓝色：一般用于输送水、蒸汽等无毒无害介质的管道。
蓝色标识在视觉上也具有较高的辨识度，能够帮助人们快速识别出与安全无关的管道。
绿色：一般用于输送化学品、农药等具有一定毒性或腐蚀性的介质的管道。
绿色标识在视觉上相对较弱，但仍然能够引起人们的注意，提醒人们注意安全风险。
黄色：一般用于输送食品、药品等对卫生要求较高的介质的管道。
黄色标识在视觉上较弱，但仍然能够引起人们的注意，提醒人们注意卫生要求。
除了上述四种基本识别色外，GB7231-2024还规定了其他一些特殊情况下的识别色，例如对于具有特殊性能或用途的管道可以采用其他颜色进行标识。
总体来说，GB7231-2024为工业管道的安全运行提供了重要的识别依据。
工业管道的基本识别色识别符号和安全标识GB-7231
8
2024/4/18
5 安全标识 5.1 危险标识（强制性条款） a）适用范围：管道内的物质，凡属于GB13690所列的危险化学品， 其管道应设置危险标识。 b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽 黑色的色环或色带，安全色范围应符合GB2893的规定。 c）表示场所：基本识别色的标识上或附近。
4
2024/4/18
3.3 当采用3.2中b），c），d），e）方法时，二个标识之 间的最小距离应为10m。
3.4 3.2中c），d），e）的标牌 最小尺寸应以能清楚观察 识别色来确定。
3.5 当管道采用3.2中b），c），d），e） 基本识别色标 识方法时，其标识的场所应该包括所有管道的起点、终点、 交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需 要标识的部位。
5
2024/4/18
4 识别符号 工业管道的识别符号由物质名称、流向和主要工艺参
数等组成，其标识应符合下列要求： 4.1 物质名称的标识 a）物质全称。例如：氮气、硫酸、甲醇。 b）化学分子式。例如：N2、H2SO4、CH3OH。
6
2024/4/18
4.2 物质流向的标识 a）工业管道内物质的流向用箭头表示（见a）图），如果管道内
9
2024/4/18
5.2 消防标识（强制性条款） 工业生产中设置的消防专用管道应遵守“消防安全标
志GB13495-1992”的规定，并在管道上标识“消防专用” 识别符号。
10
2024/4/18
1
2024/4/18
3 基本识别色 3.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基 本识别色和相应的颜色标准编号及色样（强制性条款）。
工业管道基本识别色、识别符号和安全标识规定
附件：工厂工业管道基本识别色、识别符号和安全标识规定管道内介质种类基本识别色颜色标准编号识别符号管径（DN）＞50ｍｍ管径（DN）≤50ｍｍ水艳绿G03采用在管道上以系挂识别色标牌标识。
不同类别管道的识别色标牌底色采用与之相对应的管道基本识别色。
识别色标牌制作尺寸（如下图）：管内介质名称标识以及管内介质流向标识字体采用宋体，字号100，字体和箭头的颜色如左图所示，与基本识别色相对应：基本识别色是中黄的，字体和箭头的颜色是黑色；基本识别色是其它颜色的，字体和箭头的颜色是白色。
介质流向的箭头尺寸：水识别色标牌采用铝牌制作；水蒸汽 大 红 R03 空 气 淡 灰 B03氧 气 淡 蓝 PB06 丙 烷 中 黄 Y07 二氧化碳 中 黄 Y07 氮 气 中 黄 Y07 氩 气 中 黄 Y07富氩气 中 黄 Y07液化气 中 黄 Y07 天燃气 中 黄 Y07 乙 炔 中 黄 Y07 柴 油棕YR05备注：1）工业主管道的基本识别色标识方法：管径（DN ）＞50ｍｍ的采用管道全长上标识；管径（DN ）≤50ｍｍ的采用在管道上以系挂识别色标牌标识；厂房内管道统一采用在管道上以系挂识别色标牌标识；2）管道全长上标识的字体采用宋体，字号150，表示介质流向的箭头尺寸如图（字体和箭头的颜色如上表所示，与识别色标牌字体和箭头颜色的规定相同）：蒸 汽压缩空气 氧 气 丙 烷二氧化碳氮 气天燃气乙 炔柴 油氩 气 富氩气液化气其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门等处的管道上以及其他需要标识的部位；3）识别色标牌制作尺寸如上表；4）采用在管道上以系挂识别色标牌标识时，其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上以及其他需要标识的部位；5）安全标识：管道内的介质，凡属于GB13690所列的危险化学品的，其管道应设置危险标识。
表示方法：在管道上涂150ｍｍ宽黄色，在黄色两侧各涂25ｍｍ宽黑色的色环或色带，安全色范围应符合GB2893的规定。
国家工业管道标识要求规范及颜色
国家工业管道标识规范及颜色1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。
2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。
本规范适用于工业生产中非地下埋没的气体和液体的输送管道。
3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。
3.2识别符号：用以识别工业管道内的物质名称和状态的记号。
3.3危险标识：表示工业管道内的物质为危险化学品。
3.4消防标识：表示工业管道内的物质专用于灭火。
4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。
4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。
4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。
例如：氮气、硫酸、甲醇。
b）化学分子式。
例如：N2、H2SO4、CH3OH。
5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。
工业管道颜色国家标准
工业管道颜色国家标准工业管道的颜色标准是指在工业生产和使用过程中，为了便于区分管道的用途和内容，统一规定了管道颜色的标准。
这样不仅有利于管道的管理和维护，还能够提高工作效率，降低安全隐患。
在不同国家和地区，对于工业管道颜色标准的规定可能会有所不同，但是大部分国家都会参考国际标准进行制定。
下面将简要介绍一些常见的工业管道颜色国家标准。
首先，美国的工业管道颜色标准是由美国国家标准协会（ANSI）制定的。
根据ANSI的规定，常见的管道颜色标准包括，红色用于火灾防护设施和应急设备，黄色用于气体、油气混合物和燃料油，绿色用于给水管道，蓝色用于冷却水管道，紫色用于不可燃气体，白色用于蒸汽管道，黑色用于废水和污水管道，橙色用于化学品管道，棕色用于有害液体和气体管道。
其次，欧洲的工业管道颜色标准是由欧洲标准化委员会（CEN）制定的。
根据CEN的规定，常见的管道颜色标准包括，红色用于易燃液体和气体，黄色用于腐蚀性液体和气体，绿色用于非腐蚀性液体，蓝色用于冷却水，紫色用于酸碱性液体，白色用于蒸汽，黑色用于废水和污水，橙色用于化学品，灰色用于其他液体和气体。
此外，中国的工业管道颜色标准是由中国国家标准化管理委员会制定的。
根据中国的规定，常见的管道颜色标准包括，红色用于易燃易爆气体和液体，黄色用于有毒有害气体和液体，绿色用于非毒非害气体和液体，蓝色用于水，紫色用于蒸汽，白色用于气体，黑色用于废水和污水，橙色用于油品，灰色用于其他。
总的来说，不同国家和地区对于工业管道颜色标准的规定都有所不同，但是大体上都是根据管道的用途和内容来进行区分和标识。
遵循这些颜色标准不仅有利于工业生产和使用过程中的管道管理和维护，还能够提高工作效率，降低安全隐患。
因此，在工业生产和使用过程中，必须严格遵守相应的管道颜色标准，确保管道的正确标识和使用，保障生产安全和人身安全。
国家工业管道标识规范及颜色
国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。
2、适用范围本规范规定了工业管道的基本识别色、识别符号与安全标识。
本规范适用于工业生产中非地下埋没的气体与液体的输送管道。
3、定义本标准采用下列定义3、1识别色:用以识别工业管道内物质种类的颜色。
3、2识别符号:用以识别工业管道内的物质名称与状态的记号。
3、3危险标识:表示工业管道内的物质为危险化学品。
3、4消防标识:表示工业管道内的物质专用于灭火。
4、基本识别色4、1根据管道内物质的一般性能,分为八类,并相应规定了八种基本识别色与相应的颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其她液体黑-氧淡黄PB064、2基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择。
a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。
4、3当采用4、2中b)、c)、d)、e)方法时,两个标识之间的最小距离应为10m。
4、4 4、2中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b),c),d),e)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等的管道上与其她需要标识的部位。
5、识别符号工业管道的识别符号由物质名称、流向与主要工艺参数等组成,其标识应符合下列要求:5、1 物质名称的标识a)物质全称。
例如:氮气、硫酸、甲醇。
b)化学分子式。
例如:N2、H2SO4、CH3OH。
5、2 物质流向的标识5、2、1工业管道内物质的流向用箭头表示,如果管道内物质的流向就是双向的,则以双向箭头表示。
工业管道颜色标准
工业管道颜色标准
工业管道颜色标准是一项重要的规定，旨在确保工业管道在使用过程中能够得到正确的标识和标记。
这种标准使得不同类型的管道可以被区分开来，避免了混淆和误用的可能性，从而提高了工业安全和效率。
以下是一些常见的工业管道颜色标准：
1. 红色：用于表示危险物质的管道，例如火灾危险区域、高温管道和压缩空气管道。
2. 黄色：用于表示注意的管道，例如蒸汽管道和压缩气体管道。
3. 绿色：用于表示非危险物质的管道，例如水管道和空气管道。
4. 蓝色：用于表示气体管道，例如氧气管道、氮气管道和惰性气体管道。
5. 紫色：用于表示有害物质的管道，例如酸碱管道和有毒气体管道。
以上是一些常见的工业管道颜色标准，但是不同的国家和地区可能会有不同的规定和标准。
因此，在进行管道标识和标记时，需要根据当地的规定和标准进行操作，以确保工业管道得到正确的识别和标记。
- 1 -。
工业管路的基本识别色和识别符号
工业管路的基本识别色和识别符号本标准对工业管路的基本识别色和识别符号的含义及使用作出规定。
本标准适用于工业生产中气体和液体的输送管路。
本标准是参照国际标准ISO/R 508-1966《船上和陆上装置气体或液体输送管路的识别颜色》制订的。
1基本识别色1．1 基本识别色用于标识管内流体的种类和状态。
1．2 基本识别色及其含义：绿色——水铝色——蒸汽棕色——矿物油、植物油和动物油；易燃液体黄褐色——气态或液态气体（空气和氧气除外）紫色——酸或碱浅蓝色——空气或氧气黑色——其它液体1．3基本识别色的颜色范围和色样见下表。
1．4基本识别色的使用应由使用单位从以下三种方法中选择一种：a. 涂刷在管路的全长上；b. 在管路上涂刷宽150mm的色环；c. 在管路上用基本识别色胶带缠绕宽150mm的色环。
当采用b和c的方法时，如果管路的保护色或本色与基本识别色相近而不易识别，应在保护色或本色与基本识别色之间用对比明显的白色或黑色涂刷宽50mm的色环。
1．5基本识别色色环应涂刷在所有管路交叉点、阀门和穿孔两侧等的管路上，以及其他需要识别的部位。
2识别符号2．1识别符号用于标识管内流体的性质、名称和流向。
2．2安全色和安全标志2．2．1安全色范围应符合GB2893-82《安全色》的规定。
2．2．2安全色的用途a. 红色，用于消防；b. 黄色与黑色间隔斜条，用于危险警告；c. 蓝色，用于饮用水。
2．2．3安全色的使用应由使用单位从以下三种方法中选择一种：a. 当管路全长涂刷基本识别色时，在基本识别色上涂刷宽100mm的安全色色环；b. 在两个各宽150mm的基本识别色色环之间，涂刷一个宽100mm的安全色色环（见下页图）；c. 在两个各宽150mm的基本识别色色环之间，用安全色胶带缠绕一个宽100mm的色环（见下页图）。
2．2．4安全标志的使用应符合GB2894-82《安全标志》的规定。
