学生姓名：学号：班级: 城规1201专业：城市规划指导教师：2014 年 6 月南北方建筑构造的差异————防潮防水，保温，隔热构造差异学生：彭圳指导老师：肖敏摘要：主要从防潮防水，保温，隔热这三个方面来分析南北方建筑在构造方面的不同。

在各个方面的分析中会从造成这种差异的原因以及具体构造的不同来进行分析。

关键词：南北方，建筑，差异，构造，原因，保温，隔热，防潮防水，具体构造，气候，地理位置目录一．南北方建筑在防潮防水方面的构造差异1.1南北方建筑在防潮防水构造方面会存在差异的原因1.2 南北方建筑在防潮防水的构造存在哪些具体的差异以及表现形式1.2.1 屋顶1.2.2 地下室1.2.3 墙身二．南北方建筑在保温隔热方面的构造差异2.1南北方建筑在保温隔热构造方面会存在差异的原因2.2 南北方建筑在保温的构造存在哪些具体的差异以及表现形式2.2.1 屋顶2.2.2 墙体2.2.3 门窗2.3 南北方建筑在隔热的构造存在哪些具体的差异以及表现形式2.3.1 屋顶2.3.2 墙体2.3.3 门窗三．总结一．南北方建筑在防潮防水方面的构造差异1.1南北方建筑在防潮防水构造方面会存在差异的原因南涝北旱，四个字可以概括中国南北方在“水”的方面面临的情况。

中国隶属东亚季风气候，年降水量从东南沿海向西北内陆递减。

由于南北方的地理位置不同。

并且中国南北的距离也会相对而言比较长，所以在受到季风的影响下，南北方的气候会存在比较大的差异。

南方的地理位置大多靠近沿海，主要受到东南季风和西南季风的影响，所以南方的年降水量大，南方不仅雨季历时长，而且由于夏秋季节降水集中，气候也更加潮湿，所以南方的建筑更加需要在防潮防水构造方面做文章。

相反北方因为地理位置的影响，并且大部分地区位于内陆，华北、西北降水较少。

所以北方的建筑在防潮防水的方面要求并没有南方的要求那么高。

1.2 南北方建筑在防潮防水的构造存在哪些具体的差异以及表现形式1.2.1 屋顶的防潮防水屋面是屋顶的面层。

它直接承受大自然中风、雨、雪的侵袭。

因此，屋面防水是屋顶使用功能的重要组成部分，它直接影响整个建筑的使用功能。

屋面防水方式根据所用材料及施工方法的不同分访问团两种：刚性防水屋面和柔性防水屋面。

刚性防水屋面：刚性防水屋面是指用刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

因混凝土抗拉强度低，属于脆性材料，故称为刚防水屋面。

它主要有构造简单，施工方便，造价低廉等优点。

，但对温度变化和结构变形较为敏感，容易产生裂缝，施工要求较高。

由于保温层多为轻质多孔材料，上面不能进行湿作业，而且混凝土铺设在这种比较松软的基层上，也很容易产生裂缝，因此，刚性防水屋面一般只用于无保温的屋面，多用于南方地区的建筑。

1．刚性防水屋面的构造和做法混凝土刚性防水屋面一般由结构层、找平层、隔离层和防水层组成，如图8一1所示。

柔性防水屋面：柔性防水屋面是以防水卷材和胶结材料分层粘贴而构成的屋面。

目前，我国所使用的柔性防水屋面材料主要有沥青油毡、高分子合成卷材、合成橡胶及树脂涂膜。

其中，沥青油毡价格便宜，有较好防水能力，应用最为广泛。

但缺点是加热施工，污染环境，低温脆裂，高温流淌，易老化，维修频繁。

高分子卷材具有冷施工、弹性好、寿命长的优点，但成本较高，尚不能普及。

下面主要介绍油毡卷材屋面的构造和做法。

1.柔性防水皿面的甚本做法油毡防水屋面是由油毡层和沥青层交替粘合而成的。

其中，油毡层是屋面的主要防水和排水层。

而且，油毡有一定的韧性，可以适应一定程度的胀缩和变形。

沥青粘附在油毡上下，形成一个满浇的薄层，它既是粘贴层又是防水层。

油毡和沥青两者结合成一整体的不透水的屋面防水覆盖层。

油毡防水层根据需要可作成二毡三油（即三层沥青、两层油毡）、三毡四油等形式。

不上人的非保温的油毡屋面做法如下：另外南方，经常采用倒置式屋面防水，防水层设置于保温层上面。

这种做法的好处是保温隔热层对防水层起到了很好的保护作用，大大延长了防水层的使用寿命，因而被广泛采用，缺点是设在防水层之上的保温材料必须是憎水或吸收率低的材料，否则一旦保温层侵水保温隔热性能会大大降低。

在北方，由于保温是建筑节能中的重要环节，而保温材料的被保护就很重要，另外刚性防水层暴露在防水层之上大面积的混凝土在气候的影响下容易产生裂缝，因此，北方很少采用倒置式屋面，防水层设置于保温层上面，以此对保温层进行保护。

1.2.2 南方地下室的防潮当地下水的常年水位和最高水位都在地下室地面标高以下时，地下水不可能直接侵人室内，墙和底板仅受土层中潮气的影响，这时地下室只需做防潮处理。

地下室的防潮做法是：对于砖墙，需用水泥砂浆砌筑，灰缝必须饱满；在外墙外侧设垂直防潮层。

做法是在外墙表面先抹一层20㎜的水泥砂浆找平层，涂刷一道冷底子油和热沥青二道。

防潮层需刷至室外散水坡处，然后在防潮层外侧回填低渗透土壤，如粘土、灰土等，并逐层夯实，以防地表水下渗对地下室的影响，这部分回填土的宽度为500㎜左右。

具体构造如下图：1.2.3 墙身的防潮防水地表水和土壤潮气很容易侵人勒脚，勒脚受潮会影响墙身，地下潮气对墙身的影响如图因此，在构造上须采取防潮措施，通常用设置防潮层的方法来处理。

防潮层分为水平防潮和垂直防潮两种。

二 .南北方建筑在保温隔热方面的构造差异2.1南北方建筑在保温隔热构造方面会存在差异的原因我国幅员辽阔，南北跨越热，温，寒几个气候带，从建筑热工设计考虑，分为五个区域。

它们是：严寒地区，寒冷地区，夏热冬冷地区，夏热冬暖地区以及温和地区。

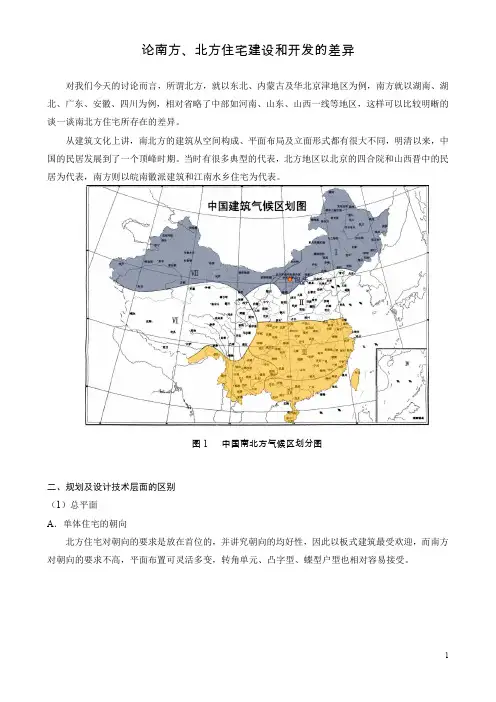

（如下图）这五个区域由于各自所处的位置不同，气候类型多种多样。

但是我国大部分地区是东亚季风气候，每年9月到10月至次年3月到4月间，干寒的冬季风从西伯利亚和蒙古高原频繁南下，势力渐次减弱，造成我国广大地区冬季寒冷干燥，南北温差很大。

受到温度和湿度的影响，南北方的建筑在保温隔热方面存在各种不同，一般来说，南方的建筑更加注重隔热，北方的建筑更加注重保温，这个就是受到气候的影响，因此，南北方的建筑在保温隔热方面的构造会存在许多的不同。

如上图所示，北方的大部分地区冬天是气候寒冷，因此北方的建筑绝大部分是要做好屋顶以及墙身和门窗的保温的，而南方地区则是有两种情况，一是夏热冬冷地区，这种地区既要注重夏天的隔热又要注意冬天的保温，这就需要同时考虑屋顶以及墙身和门窗的保温隔热。

二是夏热冬暖地区，这种地区夏天很热需要注意隔热，冬天也很暖和不需要考虑保温。

2.2 南北方建筑在保温的构造存在哪些具体的差异以及表现形式2.2.1 屋顶的保温屋顶的作用和要求：屋顶是房屋最上层的覆盖物，由屋面和支撑结构组成。

屋顶的围护作用是防止自然界雨、雪和风沙的侵袭及太阳辐射的影响。

另一方面还要承受屋顶上部的荷载，包括风雪荷载、屋顶自重及可能出现的构件和人群的重量，并把它传给墙体。

我国的北方地区冬季寒冷，为使冬季房间内部的温度能够满足使用要求以及建筑节能的需要，应当在屋顶设置保温层。

1平屋顶的保温A.保温材料：应当选择轻质、多孔、导热系数小的保温材料。

根据保温材料的成品特点和施工工艺的不同，可以把保温材料分为散料、现场浇筑的拌合物和板块料三种。

散料式和现场浇筑式保温层具有良好的可塑性，还可以用来替代找坡层。

B.保温层的位置（A）保温层设在结构层与防水层之间：这是目前最常用的一种做法，保温层设在屋盖系统的低温一侧，保温效果好并且符合热工原理，同时，由于保温层是摊铺在结构层之上的，符合受力的原则，构造也简单。

（B）保温层设置在防水层上面：这种做法又称为“倒置式保温屋面”，其构造层次为保温层、防水层、结构层。

这种屋面对采用的保温材料有特殊的要求，应当使用具有吸湿性低，耐气候性强的憎水材料作为保温层（如聚苯乙烯泡沫塑料板或聚氯脂泡沫塑料板），并在保温层上加设钢筋混凝土、卵石、砖等较重的覆盖层。

（C）保温层与结构层结合：这种保温做法比较少见，主要有两种做法：一种是在钢筋混凝土槽形板内设置保温层；另一种是将保温材料与结构融为一体，如配筋加气混凝土板。

这种做法使屋面板同时具备结构层和保温层的双重功能，工序简化，还可降低建造成本。

如图所示是刚性上人屋面的保温构造：2.2.2 墙体的保温我国住宅墙体的传统材料是粘土实心砖，在节能工作开展之前，城镇一般居住建筑墙体的厚度在夏热冬冷地区是240mm以下，在寒地区是370-490mm,在严寒地区是490-600mm。

增加墙体的热阻, 达到节能之目的, 具有明显的经济效益和社会效益。

1 采用高热阻的建筑材料根据我国民用建筑节能设计标准的要求,类似哈尔滨这样的严寒地区,墙体热阻应为 1.4(m2oC/W)左右。

显然,目前多采用的传统二砖墙远不能满足要求,而再增加墙体的厚度也不经济。

因此,只有采用高热阻材料或用高效保温材料进行保温。

240mm厚泡沫混凝土与相同厚度的粘土砖比较,造价虽为砖墙的1.29倍,但热阻值为砖墙的2.75倍, 单位热阻的百平方米造价为砖墙的0.47倍。

所以外围护构件应当选用热阻高、导热系数小的材料。

但这类材料大多具有强度低,吸湿能力强的特点。

因此墙体结构设计又出现了砖砌体贴附保温层的构造模式。

2 设置附加保温层490mm厚的实心砖墙贴附501mm厚的岩棉层,墙体热阻值1.80 (m2oC/W)与490mm厚实心砖墙比较,造价增加0.5倍,热阻值增加约1倍,有明显的经济效益。

附加保温层可以贴附在墙体室内侧(内保温构造),也可以贴附在室外侧(外保温构造),还可以夹在墙中间(中间保温构造)。

2.2.3 门窗的保温门窗是装设在墙洞中可启闭的建筑构件。

门的主要作用是交通联系和分隔建筑空间。

窗的主要作用是采光、通风、日照、眺望。

门窗均属于围护构件，除满足基本使用要求外，还应具有保温、隔热、隔声、防护等功能。

此外，门窗的设计对建筑立面起了装饰与美化作用。

北方的建筑物通常设双层窗户，冬季来临，就要封窗；进入春季，就要开窗。

因此，在门窗设计上只要求符合一般自然采光要求, 注重实用, 大型带状窗比较少见。

南方建筑物设单层窗户, 除了讲究实用外, 还要注重美观大方,多为大面积的带状窗。

在寒冷地区和严寒地区的供热采暖期内由门窗缝隙渗透而损失的热量约占全部采暖耗热量的25%左右，密闭性的要求是这些地区建筑保温节能设计中极其重要的内容。

而对于炎热多雨地区门窗多做密闭防渗措施。

2.3 南北方建筑在隔热的构造存在哪些具体的差异以及表现形式2.3.1 屋顶的隔热太阳辐射使得屋顶的温度升高，从屋顶传入室内的热量远比丛墙体传入的要多，造成顶层室内热环境差，严重影响人们的生活和工作，所以屋顶隔热设计非常重要，要采取一切措施减少作用于屋顶表面的太阳辐射热量。

目前，采用的主要构造做法有实体材料隔热屋面，通风间层屋面，浅色反射屋面，蓄水隔热屋面和植被隔热屋面，铝箔隔热屋面，淋雨隔热屋面，喷水隔热屋面等做法.2.3.2 墙体的隔热建筑外请隔热采用浅色饰面，反射太阳的辐射，以减少围护结构外表面对太阳辐射热的吸收率，从而降低围护结构外表面温度从而起到隔热的作用。
