沥青表面处治功能层施工
沥青表面处治与封层施工方案
沥青表面处治与封层施工方案【1】一般规定1、沥青表面处治适用于三级及三级以下公路的沥青面层。
各种封层适用于加铺薄层罩面、磨耗层、水泥混凝土路面上的应力缓冲层、各种防水和密水层、预防性养护罩面层。
2、沥青表面处治与封层宜选择在干燥和较热的季节施工，并在最高温度低于15℃到来以前半个月及雨季前结束。
【2】层铺法沥青表面处治1、沥青表面处治可采用道路石油沥青、乳化沥青、煤沥青铺筑，沥青标号应按本方案相关规定选用。
沥青表面处治的集料最大粒径应与处治层的厚度相等；沥青表面处治施工后，应在路侧另备S12（5～10mm）碎石或S14（3～5mm）石屑、粗砂或小砾石2～3m3/1000m2作为初期养护用料。
2、在清扫干净的碎（砾）石路面上铺筑沥青表面处治时，应喷洒透层油。
在旧沥青路面、水泥混凝土路面、块石路面上铺筑沥青表面处治路面时，可在第一层沥青用量中增加10％～20％，不再另洒透层油或粘层油。
3、层铺法沥青表面处治路面宜采用沥青洒布车及集料撒布机联合作业。
沥青洒布车喷洒沥青时应保持稳定速度和喷洒量，并保持整个洒布宽度喷洒均匀。
小规模工程可采用机动或手摇的手工沥青洒布机洒布沥青。
洒布设备的喷嘴应适用于沥青的稠度，确保能成雾状，与洒油管成15°～25°的夹角，洒油管的高度应使同一地点接受2～3个喷油嘴喷洒的沥青，不得出现花白条。
4、沥青表面处治喷洒沥青材料时应对道路人工构造物、路缘石等外露部分作防污染遮盖。
5、沥青表面处治施工应确保各工序紧密衔接，每个作业段长度应根据施工能力确定，并在当天完成。
人工撒布集料时应等距离划分段落备料。
6、三层式沥青表面处治的施工工艺应按下列步骤进行：（1）清扫基层，撒布第一层沥青。
沥青的撒布温度根据气温及沥青标号选择，石油沥青宜为130℃～17O℃，煤沥青宜为80℃～120℃，乳化沥青在常温下洒布，加温洒布的乳液温度不得超过60℃。
前后两车喷洒的接茬处用铁板或建筑纸铺1～1.5m，使搭接良好。
沥青表面处治面层施工方法

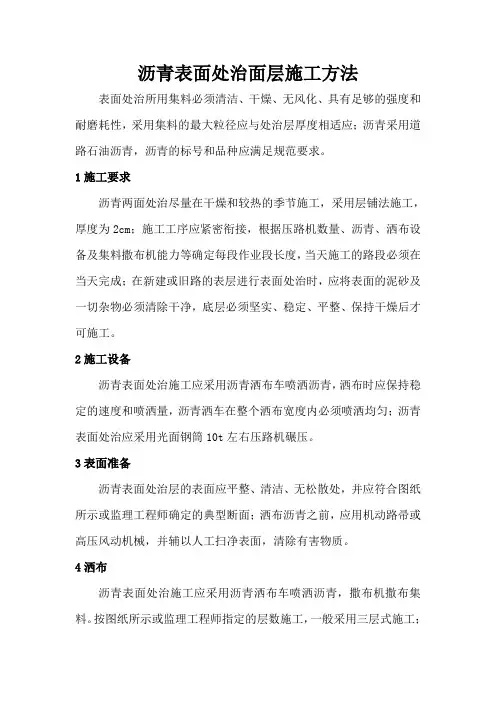

沥青表面处治面层施工方法表面处治所用集料必须清洁、干燥、无风化、具有足够的强度和耐磨耗性，采用集料的最大粒径应与处治层厚度相适应；沥青采用道路石油沥青，沥青的标号和品种应满足规范要求。
1施工要求沥青两面处治尽量在干燥和较热的季节施工，采用层铺法施工，厚度为2cm；施工工序应紧密衔接，根据压路机数量、沥青、洒布设备及集料撒布机能力等确定每段作业段长度，当天施工的路段必须在当天完成；在新建或旧路的表层进行表面处治时，应将表面的泥砂及一切杂物必须清除干净，底层必须坚实、稳定、平整、保持干燥后才可施工。
2施工设备沥青表面处治施工应采用沥青洒布车喷洒沥青，洒布时应保持稳定的速度和喷洒量，沥青洒车在整个洒布宽度内必须喷洒均匀；沥青表面处治应采用光面钢筒10t左右压路机碾压。
3表面准备沥青表面处治层的表面应平整、清洁、无松散处，并应符合图纸所示或监理工程师确定的典型断面；洒布沥青之前，应用机动路帚或高压风动机械，并辅以人工扫净表面，清除有害物质。
4洒布沥青表面处治施工应采用沥青洒布车喷洒沥青，撒布机撒布集料。
按图纸所示或监理工程师指定的层数施工，一般采用三层式施工；沥青的浇洒温度应根据施工气温及沥青标号选择，且应符合《公路沥青路面施工技术规范》（JTJ032-94）中的有关要求；沥青的浇洒长度应该与集料布料能力相适应，前后车的接茬搭接良好，如有空白或缺边应立即人工补洒，如有积聚应预刮除；沥青的用量应按《公路沥青路面施工技术规范》（JTJ032-94）附录D表D1或表D2选用；但各层用量应根据施工气温、沥青标号、基层等情况，在规定的范围内选用。
在夏季施工气温较高时，沥青用量宜采用低限；分数幅浇洒时，纵向搭缝宽度宜为100 ～150mm，浇洒第二、三层沥青的搭接缝应错开；对道路人工构造物及各种管井盖座、侧平石、路缘石等外露部分以及行车道路面等，洒油时应加遮盖、防止污染。
5碾压碾压应在集料撒布后立即进行，并在当日完成。
沥青表面处治的施工
1．沥青表面处治沥青表面处治是用沥青和细粒矿料分层铺筑成厚度不超过3cm的薄层路面面层。
由于处治层很薄，一般不起提高强度作用，其主要作用是抵抗行车的磨耗，增强防水性，提高平整度，改善路面的行车条件。
沥青表面处治通常多采用层铺法施工，按照洒布沥青及铺撒矿料的层次多少，沥青表面处治可分为单层式、双层式和三层式三种。
单层式为洒布一次沥青，铺撒一次矿料，厚度为主1.0一1．5cm；双层式为洒布二次沥青，铺撒二次矿料，厚度为2.0-2.5 cm；三层式为洒布三次沥青，铺撒三次矿料，厚度为2.5-3．0cm。
沥青表面处治所用的矿料，其最大粒径应与所处冶的层次厚度相当。
矿料的最大与最小粒径比例应不大于2，介于两个筛孔之间颗粒的含量应不少于70％一80％。
沥青表面处治材料用量如设计。
层铺法沥青表面处治施工，一般采用所谓“先油后料”法，即先洒布一层沥青，后铺撒一层矿料。
以双层式沥青表面处治为例，其施工程序如下：①备料，②清理基层及放样，③浇洒透层沥青，④洒布第一次沥青，⑤铺撒第一层矿料，⑥碾压；⑦洒布第二层沥青；⑧铺撒第二层矿料；⑨碾压；⑩初期养护。
单层式与三层式沥青表面处治的施工程序与双层式相同，仅需相应地减少或增加一次洒布沥青、铺撒一层矿料和碾压工序。
层铺法施工各工序的要求分述如下：1)清理基层在表面处治层施工前，应将路面基层清扫干净，使基层的矿料大部分外露，并保持干燥。
对有坑槽、不平整的路段应先修补和整平，若基层整体强度不足，则应先予补强。
2)洒布沥青沥青要洒布均匀，不应有空白或积聚现象，以免日后产生松散或拥包和推挤等病害。
采用汽车洒布机洒布沥青时，应根据单位的沥青用量选定洒布机排档和油泵机档。
洒布汽车行驶的速度要均匀。
若采用手摇洒布机洒布沥青，应根据施工气温和风向调节喷头离地面的高度和移动的速度，以保证沥青洒布均匀，并应按洒布面积来控制单位沥青用量。
3)铺撒矿料洒布沥青后应趁热迅速铺撒矿料，按规定用量一次撒足，矿料要铺撒均匀。
沥青表面处治施工及质量控制
沥青表面处治施工及质量控制
法进行施工，其厚度不能大于3cm薄层路面面层。
处治层比较薄，通常对于强度提高无法起作用，提高公路的平整度、防水、抵抗行车过程中的磨耗是其主要作用，本文就沥青表面处治施工工艺及质量控制进行简要叙述，希望能与同行进行探讨。
关键词：沥青；表面处治；路面施工；质量控制
一、施工程序
层铺法沥青表面处治施工，有两种方法即先料后油和先油后料，其中先油后料使用较普遍，本文以三层式为例对其工艺程序进行说明。
三层式沥青表面处治路面施工程序为：备料清扫基层、放样和安装路缘石浇洒透层沥青洒布第一次沥青撒铺第一次矿料碾压洒布第二层沥青铺撒第二层矿料碾压洒布第三层沥青铺撒第三层沥青碾压初期养护。
单层式沥青表面处治与双层式沥青表面处治的施工程序与三层式是相同的，只需减少洒布沥青、铺撒矿料与碾压的次数。
二、施工工艺
1.清扫基层
在进行表面处治层施工之前，首先要清扫干净路面基层，确保基层大部分矿料外露，而且基层需要保持干燥。
如果基层出现坑槽应先对其进行修补，路段不平整应先对其整平，如果基层的整体强度无法满足要求，应先对其进行补强。
2.浇洒透层沥青。
沥青表面处治路面施工
沥青表面处治路面施工沥青表面处治是用沥青裹覆矿料，铺筑厚度小于3cm的一种薄层路面面层。
1.特点及分类沥青表面处治路面系按嵌挤原则修筑而成，为了保证矿料间有良好的嵌挤作用，同一层的矿料颗粒尺寸应力求均匀。
沥青表面处治路面可采用拌和法或层铺法施工。
（1）层铺法施工沥青表面处治路面，按浇洒沥青及撒铺矿料的层次多少，可分为单层式、双层式和三层式，厚度宜为1.0～3.0cm。
单层表处的厚度为1.0～1.5 cm；双层表处的厚度为1.5～2.5 cm；三层表处的厚度为2.5～3.0cm。
（2）拌和法沥青表面处治路面厚度宜为3.0～4.0cm。
采用拌和法施工时，基层顶面应洒透层沥青或粘层沥青或做下封层。
2.材料要求沥青表面处治采用的集料最大粒径应与处治层的厚度相等，其规格和用量可按规范的规定选用。
当采用乳化沥青时，为减少乳液流失，可在主层集料中掺加20%以上的较小粒径集料。
沥青表面处治施工后，应另准备粒径5～10mm 的碎石或粒径3～5 mm的石屑、粗砂或小砾石2～3m3/1000m2作为初期养护用料。
3.施工机械沥青表面处治施工应采用沥青洒布车喷洒沥青。
小规模施工沥青表面处治可采用机动或手摇的手工沥青洒布机洒布沥青，乳化沥青也可用齿轮泵或气压或洒布机洒布。
沥青表面处治压实机械的吨位以能使集料嵌挤紧密又不致使石料有较多的压碎为度，宜采用6～8t、8～10t压路机进行碾压。
乳化沥青表面处治宜采用较轻的压实机械进行碾压。
4.层铺法施工层铺法表面处治施工分为：先油后料和先料后油两种方法。
一般多采用先油后料法施工；只有当堆放集料地点受限制或临近低温施工为使路面加速反油成型，才采用先料后油法施工。
三层式沥青表面处治的施工工艺：（1）在透层沥青充分渗透或在已作透层或封层并已开放交通的基层清扫后，即可浇洒第一层沥青。
当浇洒出现空白、缺边时，应立即用人工补洒，有积聚时应予刮除。
沥青浇洒的长度应与集料撒布机能力相配合，应避免沥青浇洒后等待时间过长。
表面处治沥青路面施工方案
表面处治沥青路面施工方案一、施工前准备对施工现场进行详细勘查，了解地形地貌、气候条件、交通流量等基本情况。
制定详细施工计划，包括施工进度、施工设备、施工人员、材料需求等方面的规划。
组建专业的施工团队，进行必要的技术培训和安全教育。
确保施工现场的水电供应，并搭建临时设施以满足施工需要。
二、路面清理使用扫路车或人工清扫路面，确保路面干燥、清洁，无杂物、油污等。
对路面进行彻底清理，尤其是边沟、排水槽等易积水、积尘的地方。
对路面裂缝、坑槽等病害进行预处理，为后续施工提供良好基础。
三、路面修补对路面出现的裂缝、坑槽等病害进行修补，确保路面平整、坚实。
采用合适的修补材料，按照规范要求进行修补，保证修补质量。
对修补后的路面进行养护，确保修补效果持久。
四、沥青面层施工根据设计要求，选择合适的沥青材料和施工设备。
对沥青材料进行检验，确保其质量符合规范要求。
按照施工计划，合理安排施工进度，确保沥青面层施工质量。
在施工过程中，注意控制沥青混合料的温度、压实度等关键参数。
对完成的沥青面层进行养护，确保面层质量。
五、质量控制建立完善的质量管理体系，确保施工质量符合规范要求。
对施工过程中的关键环节进行严格控制，如材料检验、施工工艺、施工设备等方面。
对施工过程中出现的质量问题进行及时处理，确保施工质量稳定。
六、材料管理建立完善的材料管理制度，确保材料的采购、存储、使用等环节符合规范要求。
对材料进行严格检验，确保其质量符合施工要求。
合理利用材料，避免浪费，降低成本。
七、安全与环保严格遵守安全生产规定，确保施工过程中的安全。
对施工现场进行环境保护，减少施工对环境的影响。
合理安排施工时间，减少对交通和居民生活的影响。
八、工程验收在施工完成后，组织专业人员进行工程验收，确保施工质量符合设计要求。
对验收过程中发现的问题进行及时处理，确保工程交付使用前达到规定标准。
整理施工过程中的相关资料，编制竣工报告，为后续维护管理提供依据。
以上是表面处治沥青路面施工方案的主要内容，希望能够为您的施工工作提供参考和帮助。
沥青表面处治下封层施工方案
沥青表面处治下封层施工方案1.编制依据本方案的编制依据包括：XX高速公路（XX段）工程施工图设计、公路沥青路面施工技术规范（JTG F40-2004）以及公路工程沥青及沥青混合料试验规程（JTG E20-2011）。
2.工程概况本工程为XX高速公路（XX段）沥青表面处治下封层施工工程，总长度为XX公里。
该工程旨在对现有路面进行维修和加固，提高公路的使用寿命和行车安全性。
3.施工组织及计划安排施工组织方案将由总包方负责编制并报批，其中包括施工人员数量、施工机械设备配置、施工进度计划等。
施工期间，将严格按照计划进行施工，并及时上报施工进度和质量情况。
4.施工方法及技术措施本工程采用沥青表面处治下封层施工方法，具体包括以下技术措施：1）表面清洗：清除路面上的杂物和积水，确保施工面干燥清洁。
2）底层处理：对路面进行必要的修补和加固，确保底层稳固平整。
3）沥青混合料配合比设计：根据路面情况和设计要求，确定合适的沥青混合料配合比。
4）铺设封层：采用机械铺设，确保封层均匀、密实。
5）压实：采用振动压路机进行压实，确保封层密实、平整。
5.质量验收本工程的质量验收将按照《公路沥青路面施工技术规范》（JTG F40-2004）的要求进行，包括沥青混合料配合比、封层厚度、平整度等方面的检测和验收。
同时，将对施工过程中的工序进行抽检，确保施工质量符合要求。
6.质量保证措施为确保工程质量，本工程将采取以下措施：1）施工前进行充分的勘察和设计，确保施工方案合理可行。
2）施工过程中进行质量控制，及时发现并纠正施工中的问题。
3）施工后进行质量验收，确保工程质量符合要求。
7.安全保证措施本工程的安全保证措施包括：1）施工前进行现场安全检查，排除安全隐患。
2）施工过程中设置安全警示标志，防止施工人员和车辆进入施工区域。
3）施工现场设置专人负责安全管理，确保施工安全。
8.绿色文明施工措施本工程将采取绿色文明施工措施，包括：1）采用环保型机械设备，减少对环境的影响。
沥青表面处治路面施工 沥青表面处治概述
沥青表面处治是指用沥青和集料按层铺法或拌和法 铺筑而成的厚度不超过3 cm的沥青面层。
主要作用是抵抗行车的磨耗，增强防水性，提高平 整度，改善路面的行车条件。
沥青表面处治适用于三级及三级以下公路的沥青面 层。可采用道路石油沥青、乳化沥青、煤沥青铺筑。
沥青表面处治的 材料要求
• 沥青表面处治的集料最大粒径应与处治层的厚度相等。
• 沥青表面处治施工后，应在路侧另备S12碎石或S14石屑、 粗砂或小砾石作为初期养护用料。
5
沥青表面处治的 天气要求
沥青表面处治的 天气要求
天气 要求
干燥和较热的季节施工，并在最高温度 低于l5℃到来以前半个月及雨季前结束。
沥青表面处治的 适用范围
01
用作碎石路面或基层的磨耗层或面层，以改善行 车条件并提高路面等级。
02 改善或恢复原有面层的使用品质。
03 用作封层，即作为空隙较多的沥青面层的防水层。
4
沥青表面处治的 材料要求
沥青表面 处治材料
沥青表面处治的 材料要求
道路石油沥青 乳化沥青
煤沥青
Hale Waihona Puke 沥青 标号 按规 范规 定选 用
1 沥青表面处治的概念
➢ 是指用沥青和集料按层铺法或拌和法铺 筑而成的厚度不超过3 cm的沥青面层。
2 沥青表面处治的作用
由于处治层很薄，一般不起强度作用，其主要作用是：
抵抗行车的磨耗
增强防水性
提高平整度
改善路面 行车条件
3
沥青表面处治的 适用范围
适用 三级 及三 级以 下的 沥青 面层
沥青表面处治概述
01
02
沥青路面 施工技术
03
04
模块五 透层、封层、粘层施工
沥青表面处治路面施工方案
沥青表面处治路面施工方案【1】一般规定1、沥青表面处治适用于三级及三级以下公路、城市道路的支路、县镇道路、各级公路的施工便道以及在旧沥青面层上加辅的罩面层或磨耗层。
2、沥青表面处治路面可采用拌和法或层铺法施工，其厚度不宜大于3cm。
3、拌和法沥青表面处治路面可采用热拌热铺或冷拌冷铺法施工。
4、层铺法沥青表面处治路面的施工宜采用沥青洒布车及集料撒布机联合作业。
5、沥青表面处治施工的工序应紧密衔接，每个作业段长度应根据压路机数量、洒油设备及集料撒布机能力等确定。
当天施工的路段应当天完成。
6、沥青表面处治宜在干燥和较热的季节施工，并应在雨季及日最高温度低于15℃到来以前半个月结束，使表面处治层通过开放交通压实，成型稳定。
【2】材料规格和用量1、沥青表面处治各层沥青的用量应根据施工气温、沥青标号、基层等情况，在规定范围内选用。
在施工气温较低的寒冷地区、当沥青针入度较小、基层空隙较大时，沥青用量宜采用高限。
2、在旧沥青路面、清扫干净的碎（砾）石路面、水泥混凝土路面、块石路面上铺筑沥青表面处治路面时，可在第一层中增加10%～20%沥青用量，不再另洒透层油。
【3】施工机械1、沥青表面处治施工应采用沥青洒布车喷洒沥青，洒布时车速和喷洒量应保持稳定。
沥青洒布车在整个宽度内喷洒应均匀。
2、小规模沥青表面处治施工可采用机动或手摇的手工沥青洒布机洒布沥青，乳化沥青也可用齿轮泵或气压式洒布机洒布，但不宜采用柱塞式洒布机。
手工喷洒，洒布应均匀，喷洒工人应拥有熟练的技术。
3、沥青表面处治施工宜采用6～8t及8～10t的压路机。
碾压时，应使集料嵌挤紧密，石料不得有较多压碎。
乳化沥青表面处治宜采用较轻的机械。
【4】施工准备1、沥青表面处治施工应在路缘石安装完成以后进行，基层必须清扫干净。
2、施工前应检查沥青洒布车的油泵系统、输油管道、油量表、保温设备等。
将一定数量的沥青装入油罐后，应先在路上试洒，确定喷洒速度及洒油量。
每次喷洒前喷油嘴应保持干净，管道应畅通，喷油嘴的角度应一致，并与洒油管成15°～25°的夹角，洒油管的高度应使同一地点接受两个或三个喷油嘴喷洒的沥青，并不得出现花白条。
沥青表面处治施工流程
沥青表面处治施工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!沥青表面处治施工的详细流程解析沥青表面处治是一种常见的道路养护技术，它能有效改善路面的耐磨性、防滑性和耐久性。
沥青表面处治
沥青表面处治【bituminous surface treatment】是用沥青和细粒料按层铺或拌和方法施工，厚度一由于处般为1.5cm-3cm的薄层路面面层。
治层很薄，一般不起提高强度作用，其主要作用是抵抗行车的磨耗和大气作用，增强防水性，提高平整度,改善路面的行车条件。
主要用于城市道路支路，县镇道路，各级公路施工便道以及在旧沥青面层上加铺罩面层或者磨损层。
沥青表面处治路面，是用沥青和集料按层铺或拌和法施工，其厚度不大于3cm的一种薄层面层。
表面处治按浇洒沥青和撒布集料的遍数不同，分为单层式、双层式、三层式。
表面处治路面的使用寿命不及贯入式路面，设计时一般不考虑其承重强度，其作用主要是对非沥青承重层起保护和防磨耗作用，而对旧沥青路面，则是一种日常维护的常用措施。
一般用于三、四级公路，也可用作沥青路面的磨耗层、防滑层。
1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。
2．符合下列情况，应浇洒透层沥青：(1)沥青路面的级配砂砾、级配碎石基层；(2)水泥、石灰、粉煤灰等无机结合料稳定土；(3)粒料的半刚性基层上必须浇洒透层沥青。
1．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。
2．符合下列情况，应浇洒粘层沥青：(1)双层式或三层式热拌热铺沥青混合料路面在铺筑上层前，其下面的沥青层已被污染。
(2)旧沥青路面层上加铺沥青层。
或桥面铺装前。
(3)水泥混凝土路面上铺筑沥青面层，(4)与新铺沥青混合料接触的路缘石、雨水进水口、检查井等的侧面。
1．封层的作用：一是封闭某一层起着保水防水作用；二是起基层与沥青表面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。
封层可分为上封层和下封层；就施工类型来分，可采用拌合法或层铺法的单层式表面处治，也可以采用乳化沥青稀浆封层。
层铺法沥青表面处治施工技术及施工要求
在每段接茬处，可用铁板或建筑纸等横铺在本段 起洒点前及终点后，宽度为1.0～1.5m。如需分两幅 洒布时，应保证接茬搭接良好，纵向搭接宽度宜为10 ～15cm。洒布第二次、第三次沥青，搭接缝应错开。
透层应紧接在基层施工结束表面稍干后浇洒。当基层完 工后时间较长，表面过分干燥时，应在基层表面少量洒 水，并待表面稍干后浇洒透层沥青。
透层沥青应采用沥表洒布车喷洒，当用于表面处治或贯 入式路面喷洒沥青的喷嘴不能保证喷洒均匀时，应更换 喷嘴。
在浇洒透层沥青时还应注意以下事项：
①浇洒透层前，路面应清扫干净，对路缘石及人工构造 物应适当防护，以防污染； ②透层沥青洒布后应不致流淌，渗透入基层一定深度不 得在表面形成油膜； ③如遇大风或即将降雨时，不得浇洒透层沥青； ④气温低于10℃时，不宜浇洒透层沥青； ⑤应按设计的沥青用量一次浇洒均匀,当有遗漏时,应用 人工补洒； ⑥浇洒透层沥青后，严禁车辆、行人通过； ⑦在铺筑沥青面层前，若局部地方尚有多余的透层沥青 未渗入基层时，应予清除。
0.6～1.0
T-1 T-2
0.7～1.0
沥青层
PC—3 PA—3
0.3～0.6
AL(R)—1(2) AL(M)—1(2)
0.3～0.5
T-3、T-4 T-5
0.3～0.6
粘
层
水泥混凝土
PC—3 PA—3
0.3～0.5
AL(R)—1(2) AL(M)—1(2)
0.2～0.4
T-3、T-4 T-5
0.3～0.5
沥青路面透层及粘层材料的规格与用量
用途
乳化沥青
沥青表面处治施工工艺
沥青表面处治施工工艺1.基层清理沥青表面处治施工应在路缘石安装后进行，基层必须清扫干净，不得让含有泥土等杂质污染基层。
施工前，应检查洒布车的性能，进行试洒，确定喷洒速度和洒油量。
表面处治施工前，应将基层清扫干净，使基层的矿料大部分外露，并保持干燥。
对坑槽、不平整、强度不足的路段，应修补、平整和补强。
施工前，先检查沥青洒布车的油泵系统、输油管道、油量表、保温设备等，并将一定数量的沥青装入油罐，进行试洒，确定施工所需的喷洒速度和油量。
每次喷洒前要保持喷油嘴干净，管道畅通，喷油嘴的角度一致，并与洒油管成15°～25°的夹角，洒油管的高度应保证同一地点接收2个或3个喷油嘴喷洒的沥青，不得出现花白条。
集料洒布机在使用前先检查传动的液压调整系统，并进行试洒布，来确定洒布各种规格集料时应控制的下料间隙和行驶速度。
2.浇洒沥青及洒布集料当透层沥青充分渗透，或清扫干净完已作透层或封层的基层后，就可按试洒沥青速度浇洒第一层沥青。
要求如下。
（1）石油沥青的洒布温度须控制在130～170℃，使用煤沥青时控制在80～120℃，乳化沥青须在适宜的温度下施工，但乳液的加热温度最高不得超过60%。
（2）沥青的浇洒速度应与石料洒布机的能力相匹配。
（3）当洒布沥青后发现空白、缺边时，要立即进行人工补洒，沥青积聚时应予刮除。
（4）在每段接槎处，可用铁板或建筑纸等横铺在本段起洒点前及终点后，长度为1～1.5m。
（5）如需分数幅浇洒时，纵向搭接宽度宜为10～15cm，浇洒第二、三层沥青的搭接缝应错开。
第一层集料在浇洒主层沥青后应立即进行洒布，按规定用量一次撒足，不宜在主层沥青全部洒布完成后进行。
局部集料过多或过少时，应采用人工方法，清扫多余集料或适当找补。
使用乳化沥青时，集料的洒布应在乳液破乳前完成。
前后幅搭接处，应暂留宽10～15cm不撒石料，待后幅浇洒沥青后一起洒布集料。
3.碾压洒布第一层集料后，应立即用6～8t钢筒式压路机进行碾压，碾压应由路两侧边缘向中心进行，碾压时轮迹应重叠约30cm，碾压3～4遍，时速应不超过2km/h。
沥青表面处治面层施工技术
代表值 合格值
4 沥青用量（kg/m2）
5 中线平面偏位
有侧石 无侧石
8
横坡（%）
规定值或允许偏差
检查方法和频率
权值
4.5
平整度仪：全线每车道连续按每
7.5
100m计算IRI或σ
2
10
3m直尺：每200m测2处×10尺
符合设计要求 按《质评标准》附录I检查
A.1～2
B. 2～3
C. 3～4
D. 4～5
二、名词 1.沥青表面处治
三、判断题 1. 在清扫干净的碎(砾)石路面上铺筑沥青表面处治时，不应喷洒透层 油。（ ） 2. 乳化沥青表面处治在碾压结束后即可开放交通,并通过开放交通补 充压实，成型稳定。（ ） 四、简述题 1.试简述沥青表面处治面层施工技术要点？ 2.试简述沥青表面处治面层的作用？
（3）碾压 （4）撒布第二、三层沥青和集料
（5）养护、开放交通 3.冬雨季施工 4.沥青表面处治质量要求与标准 （1）外观鉴定 （2）沥青表面处治实测项目质量标准 ，详见下表。
沥青表面处治面层实测项目
项次
检查项目
平
σ（mm）
1
整
IRI(m/km)
度
最大间隙h(mm)
2 弯沉值（0.01mm
厚度 3 （mm）
任务五 沥青表面处治面层施工技术
1.了解沥青表面处治面层的作用和适用范围。 2.掌握沥青表面处治面层施工技术。 3.能够运用沥青表面处治技术，从事沥青表面处治层 的施工。
沥青表面处治是用沥青和细粒料按层铺或拌和方法施工， 厚度不超过3cm的薄层路面面层。由于处治层很薄,一般不起 提高强度作用,其主要作用是抵抗行车的磨耗和大气作用,增强 防水性,提高平整度,改善路面的行车条件。
沥青表面处治面层施工方法
沥青表面处治面层施工方法1. 你知道沥青表面处治面层施工第一步该干啥不？就像盖房子要先打地基一样，咱得先把路面清扫干净呀！比如说有个施工现场，工人师傅们就仔细地把路面的杂物都清理掉，这可是基础中的基础啊！2. 接着呢，沥青要怎么洒上去？这可得讲究技巧啦！就好比给面包涂果酱，要均匀才行呢！我见过一个例子，那沥青洒得那叫一个漂亮，均匀又到位。
3. 然后啊，集料的撒布也很关键呀！不能多也不能少，这就跟做菜放盐一样，得恰到好处。
你想想，如果撒多了或撒少了，那路面能好吗？4. 碾压这一步可不能马虎呀！不就像给面团揉压一样，要让它紧实起来。
有个工地的碾压工作就做得特别棒，那路面压得实实的。
5. 你说在施工中要是遇到不平整的地方咋办？那当然得及时处理呀！就像脸上有个痘痘，肯定得想办法弄掉它呀。
我就知道有个例子，工人们迅速处理了不平整的地方，多厉害呀！6. 沥青的温度控制重要不？那太重要啦，简直就像人的体温一样关键！温度不对，那可就出大问题了。
7. 施工过程中还得时刻注意细节呀，这就像拼图，一个小块不对都不行。
有次看到一个小细节没处理好，后来可费了好大劲才搞定呢。
8. 还有啊，工人之间的配合也很重要呀，这可不是一个人能完成的事儿。
就像打篮球要团队配合一样，大家齐心协力才能干好。
9. 施工完成后得检查吧？这就跟考试后检查试卷一样，得确保没问题呀。
我听说过有的工程检查得特别仔细，真让人放心。
10. 总之，沥青表面处治面层施工真不是个简单事儿，但只要用心，肯定能做好呀！咱就得像对待宝贝一样对待这个施工过程！我的观点结论：沥青表面处治面层施工需要各个环节都精心对待，从清扫路面到最后的检查，每一步都很关键，只有这样才能保证施工质量。
沥青表面处治面层施工技术总结
沥青表面处治面层施工技术总结[参考文献] 1.《开阳至南龙道路改建工程一阶段施工图设计》/贵州省公路勘察设计院/2002.12.《路基路面工程》/人民交通出版社/2000.2/邓学均主编3.《公路工程质量检验评定标准》/中华人民共和国交通部发布/JTJ071-984.《公路沥青路面设计规范》/中华人民共和国交通部发布/JTJ014-975.《公路工程集料试验规程》/中华人民共和国交通部发布/JTJ058-2000[编写者] 中铁十三局四处开南公路一合同段项目部丁立超贵阳市500公里道路硬化工程开阳片区开阳至南龙公路第一合同段由贵州省公路勘察设计院根据原有公路状况和地形条件，尽量利用老路，标准适度，综合平、纵、横三者关系，合理运用技术指标，尽量避免和减少不利的组合，尽量减少工程数量，尽量节省工程投资为原则进行的改建设计。
1．工程概况开南公路第一合同段路线起点于k0+000，终点k9+300，全长9.302公里，本路段共设交点85个，平均每公里设交点9.14个，平曲线总长4.0733公里，占路线总长的43.79%，平曲线最小半径22米。
本段共有断链两处k3+700=k3+696.675，k6+446.947=k6+448.260。
全路段纵断面设计注意纵、横向排水和土石方平衡，纵坡值的采用与地形相适应，并充分考虑老路改建畅通的需要，老路利用路段均以浅填设计为主。
局部地段K6+340~K6+420由于原老路平面线形不合理，是事故多发地段。
经比较局部截弯曲直，工程量相对集中。
全段最大纵坡为7.4 %，最短坡长60米，竖曲线最小半径凹曲线300米，凸曲线250米，竖曲线总长2.40859公里，占路线总长25.89%。
路线概况主要技术指标如下公路等级：四级公路地形类别：山岭重丘区计算行车速度：20公里/小时路基宽度： 6.5米行车道宽度： 5.5米极限最小曲线半径：15米最大纵坡：9%停车视距：20米超车视距：70米路面结构类型：沥青表处桥涵设计荷载：汽-20、挂-100桥涵与路基同宽本工程属于老路改建工程，路线基本上利用老路，尽可能减少对原有地形、地貌的破坏。
沥青表面处治施工
收稿 日期 ：０ ０ ０ — ０ ２１—７３ 作者简介 ： 陈长缨 （９ １ ）男 ， １８ 一 ， 四川平山人 ， 助理工程师， 从事海外事业部技术管理工作。
Ｕ ４ ＹＮ Ｎ￣ ４ ＮＡ
— — — —
ＧＵ ＮＵ Ａ
— —
云 南 技 管 理
摘
要 ： 章从 沥青 表 处 的设 计 、 工 技 术 要 点 、 工 工法 三 方 面 介绍 国外 层 铺 法 沥青 表 处 的 施 工经 验 。 文 施 施
关 键 词 ： 青 表 面处 治 ； 铺 法 ； 术 要 点 ； 工 工 法 沥 层 技 施 中图 分 类 号 ： １．１ Ｕ４６ ７ ２ 文 献标 识 码 ： Ａ 文 章 编 号 ：０ ４ １６ （０ ００ — ０ ４ ０ １０— ８２ １ ）５ ０ ４ — ３ １
应使用集料撒布机 ， 不宜手工撤布。
１ 碾 压 要选 择 适 中 的压 实机 具 ， 宜 将 石 料 压 碎 过 多 。 ２） 不
３ 层 铺 法 表 处 施 工 工 法
按 照 洒 布 沥 青 及 集 料 的层 数 多 少 ，沥 青 表 处 可 分 为 单 层 式 、 双 层 式 和 三 层 式 ３种 。 层 式 和 双 层 式 同三 层 式 的 的 施 工 工 艺 雷 单
沥青表处的设计一般分为经验法和理论法。 经验法中包括英国《 道
路摘录 ３ 》 ９号 的设 计 方法 和 我 国 的设 计 方法 ， 论 法 有 代 表 性 的 是 新 理 西 兰 工程 师 Ｍ． ｎｏ Ｈａｓｎ和 Ｊｃｓｎ提 出 的 方法 。 鉴 于 国 外工 程 ， 此 对 ａｋｏ 在
英国的《 道路摘录 ３ ９号》 方法进行介绍。
沥青路面施工—沥青表面处治及贯入式路面施工
施工工艺流程
• 机具准备 • 压路机
施工工艺流程
• 基层准备
– 对以做好的基层进验收检查。首先是强度、压实度满足要 求，表面坚实平整、干净、纵坡、路拱和标高也符合设计规 定，否则处理至达到要求为止。
施工工艺流程
• 施工工序
– 清理基层及放样 – 浇洒透层沥青 – 洒布第一次沥青 – 铺撒第一层矿料 – 碾压 – 洒布第二次沥青 – 铺撒第二层矿料 – 碾压 – 初期养护
施工工艺流程
• 施工要点
– 清理基层：
• 在表面处治施工前，应将路面基层清扫干净，使基 层的矿料大部分外露，并保持干燥；若基层整体强 度不足时，则应先予以补强。
– 洒透层(或粘层)沥青：
• 洒布第一层沥青沥青要洒布均匀，当发现洒布沥青 后有空白、缺边时，应立即用入工补洒，有积聚时 应立即刮除。施工时应采用沥青洒布车喷洒沥青， 其洒布长度应与矿料撒布能力相协调。
液体沥青：用汽油、煤油、柴油等溶剂将石油沥青稀释而成的 沥青产品，也称轻制沥青或稀释沥青。
改性沥青 ：掺加橡胶、树脂、高分子聚合物、天然沥青、磨细 的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合 料的性能得以改善而制成的沥青结合料。
材料规格和用量
• 沥青 乳化沥青：石油沥青与水在乳化剂、稳定剂等的作用下经乳化 加工制得的均匀的沥青产品，也称沥青乳液。 液体沥青：用汽油、煤油、柴油等溶剂将石油沥青稀释而成的 沥青产品，也称轻制沥青或稀释沥青。 改性沥青 ：掺加橡胶、树脂、高分子聚合物、天然沥青、磨细 的橡胶粉或者其他材料等外掺剂（改性剂），使沥青或沥青混合 料的性能得以改善而制成的沥青结合料。 改性乳化沥青：在制作乳化沥青的过程中同时加入聚合物胶乳， 或将聚合物胶乳与乳化沥青成品混合，或对聚合物改性沥青进行 乳化加工得到的乳化沥青产品。 天然沥青：石油在自然界长期受地壳挤压、变化，并与空气、 水接触逐渐变化而形成的、以天然状态存在的石油沥青，其中常 混有一定比例的矿物质。按形成的环境可以分为湖沥青、岩沥青、 海底沥青、油页岩等。
沥青道路施工方案及质量保证措施
沥青道路施工方案一、沥青表面处治层施工（一）沥青处治路面分为二层,下层采用层铺法，厚50mm；上层采用热拌沥青混合摊铺，厚度50mm。
（二）沥青表面处治层(层铺法).（1）沥青表面处治沥青用量按下表进行选定。
但各层用量根据施工气温、基层等情况，在总用量不变的的原则下酌情调整。
(2）施工工序及要求①施工程序采用先油后料层铺法沥青表面处治施工。
二层式沥青表面处治路面施工程序：备料→清扫基层、放样→浇洒透层沥青→洒布第一层沥青→撒铺第一层矿料→碾压→洒布第二层沥青→撒铺第二层矿料→碾压→碾压→初期养护.错误!在表面处治施工前,将路面基层清扫干净，使基层矿料大部分外露,并保持干燥。
对坑槽、不平整的路段先进行修补和整平，若基层整体强度不足,先进行补强处理.错误!浇洒透层沥青。
基层施工结束表面稍干后紧接浇洒透层沥青。
透层沥青采用沥青洒布车进行喷洒。
在浇洒透层沥青时要注意如下事项：ａ.浇洒透层前，路面要清洁干净，对路缘石及构造物作适当防护,以防污染；b．透层沥青洒布后以不至流淌为准,渗透入基层一定深度,不得在表面形成油膜；c．遇大风或即将降雨时，停止浇洒透层沥青；d．气温低于10℃时，不能进行浇洒透层沥青施工；e．按设计的沥青用量一次洒均匀，当有遗漏时，用人工补洒；f．浇洒透层沥青后，严禁车辆、行人通过.错误!洒布第一次沥青.在透层沥青充分渗透后，即可洒布第一次沥青。
沥青的浇洒温度根据施工气温及沥青标号选择，石油沥青洒布温度在130℃～170℃，在洒布过程中，如发现洒布数量不足，有空白，缺边等要立即补洒，有积聚现象要刮除.错误!洒布沥青的长度与矿料铺相配合，避免沥青洒布后等待较长时间才铺撒矿料。
在每段接茬处，用铁板或建筑纸横铺在本段起洒点前及终点后，宽度为1．0～1。
5m.如需分两幅洒布时,保证接茬搭接良好，纵向搭接宽度为10~15cm.洒布第二次、第三次沥青，错开搭接缝。
错误!铺撒第一次矿料。
洒布第一次沥青后(不必等完全洒完），立即铺洒第一次矿料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 3 沥青表面处治各层用量应根据施工气温、 沥青标号、基层等情况，在规定范围内选 用。在寒冷地区，施工气温较低，沥青针 入度较小，基层空隙较大时，沥青用量宜 采用高限。
• 4 在旧沥青路面、清扫干净的碎(砾)石路面、 水泥混凝土路面、块石路面上铺筑沥青表 面处治时，可在第一层沥青用量中增加 10%～20%，不再另洒透层油。
沥青表面处治、功能层施工
一般规定
• 1 沥青表面处治适用于三级及三级以下公路、 各级公路施工便道以及在旧沥青面层上加铺 罩面层或磨耗层。
• 2 沥青表面处治路面可采用拌和法或层铺法 施工，厚度不宜大于3cm。
• 3 拌和法沥青和表面处治路面可采用热拌热 铺或冷拌冷铺法施工。
• 4 层铺法沥青表面处治路面宜采用沥青洒布 车及集料撒布机联合作业。
5/11/2020
• 2 浇洒主层沥青后(不必等全段洒完)应立即用集料 撒布机或人工撒布第一层次集料。撒布集料应符 合下列要求：
• (1)当使用乳化沥青时，集料撒布必须在乳液破乳 之前完成。
• (2)撒料后应及时扫匀，达到全面覆盖一层、厚度 一致、集料不重叠、也不露出沥青的要求。当局 部有缺料时，应采用人工方法适当找补，局部积 料过多时，应将多余集料扫出。
5/11/2020
材料规格和用量
• 1 沥青表面处治采用的集料最大粒径应与 处治层的厚度相等，其规格和用量应按教 材4-5-1选用，当采用乳化沥青时，为减少 乳液流失，可在主层集料中掺加20%以上的 较小较轻的集料。沥青表面处治施工后， 应在路侧另备(5～10mm)碎石或(3～5mm) 石屑、粗砂或小砾石(2～3)m3/1000m2作为 初期养护用料。
5/11/2020
(3)沥青浇洒的长度应与集料撒布机能力相配合， 应避免沥青浇洒后等待较长时间才撒布集料。 (4)应保证前后两车喷洒的接茬搭接良好。在每段 接茬处，可用铁板或建筑纸等横铺在本段起洒点 前及终点后，长度为1～1.5m。如需分数幅浇洒时， 纵向搭接宽度宜为10～15cm。浇洒第二、三层沥 青的搭接缝应错开。 (5)除阳离子乳化沥青外，不得在潮湿的集料或基 层(或旧路)上浇洒沥青。
• (3)两幅搭接处，第一幅浇洒沥青应暂留10～15cm 宽度不撒石料，等第二幅浇洒沥青后一起撒布集 料。
5/11/2020
• 3 撒布一段集料后(不必等全段铺完)，立即用6～ 8t钢筒双轮压路机碾压，碾压时每次轮迹重叠约 30cm，从路边逐渐移至路中心，然后再从另一边 开始移向中心，以此作为1遍，宜碾压3～4遍。碾 压速度开始不宜超过2km/h，以后适当增加。
5/11/2020
• 5 沥青表面处治施工应确保各工序紧密衔 接，每个作业段长度应根据压路机数量、 沥青、洒布设备及集料撒布机能力等确定， 当天施工的路段必须在当天完 成。 5.1.6 沥青表面处治宜选择在干燥和 较热的季节施工，并在雨季前及日最高温 度低于15℃到来以前半个月结束，使表面 处治层通过开放交通压实，成型稳定。
5/11/2020
施工工艺及要点 • 一、施工工艺流程图
5/11/2020
• 三层式沥青表面处治的施工工艺应按下列步骤进行：
1 、在透层沥青充分渗透，或在已作透层或封层并已 开放交通的基清扫后，即可按要求速度浇洒第一层 沥青。浇洒沥青应符合下列要求： (1)沥青的浇洒温度根据施工气温及沥青标号选择， 石油沥青的洒布温度宜为130℃～170℃，煤沥青的洒 布温度宜80℃～120℃。乳化沥青在常温下洒布，当 气温偏低，破乳及成型过慢时，可将乳液加温后洒布， 但乳液温度不得超过60℃。 (2)当发现浇洒沥青后有空白、缺边时，应立即用人 工补洒，有积聚时应予刮除。
• 4 第二、三层的施工方法和要求应与第一层相同， 但可采用8～10t压路机。当使用乳化沥青时，第 二层撒布S12(5～10mm)碎石作嵌缝料后尚应增加 一层封层料，其规格为S14(3～5mm)，用量为 (3.5～5.5)m3/1000m2。
5/11/2020
施工机械
• 1 沥青表面处治施工应采用沥青洒布车喷洒沥青，洒布时应 保持稳定的速度和喷洒量。沥青洒布车在整个洒布宽度内必 须喷洒均匀。
• 2 小规模施工沥青表面处治可采用机动或手摇的手工沥青洒 布机洒布沥青，乳化沥青也可用齿轮泵或气压式洒布机洒布， 但不宜采用柱塞式洒布机。手工喷洒必须由具有熟练喷洒技 术的工人操作，均匀洒布。
5/11/2020
• 2 沥青表面处治可采用道路石油沥青、煤沥 青或乳化沥青。
• 当采用道路石油沥青时，沥青用量、沥青标 号按规范表选用。
• 当采用煤沥青时，沥青用量相应增加15%～ 20%；沥青标号按规范选用。
• 当采用乳化沥青时，乳液用量应按其中的沥 青含量折算，乳液用量适用于沥青含量为60% 的乳化沥青。乳化沥青的类型及标号按规范 选用。
5/11/2020
• 3 集料撒布机使用前应检查其传动和液压 调整系统，并应进行试撒布，确定撒布各 种规格集料时应控制的下料间隙及行驶速 度。
• 4 当为半幅施工并采用人工撒布集料时， 应先在半幅等距离划分小段，按规定用量 备足集料，以后每层按同样办法备料。
• 5 浇洒透层沥青或粘层沥青应按有关规定 进行。
• 3 沥青表面处治压路机的吨位应以能使集料嵌挤紧密又不致 使石料有较多压碎为度，宜采用6～8t及8～10t的压路机进 行碾压。乳化沥青表面处治宜采用较轻的压实机械进行碾压。
5/11/2020
施工准备
• 1 沥青表面处治施工应在安装路缘石以后进行，基层 必须清扫干净。
• 2 施工前应检查沥青洒布车的油泵系统、输油管道、 油量表、保温设备等，并将一定数量沥青装入油罐， 在路上先行试洒，确定喷洒速度及洒油量。每次喷洒 前应保持喷油嘴干净，管道畅通，喷油嘴的角度应一 致，并与洒油管成15°～ 25°的夹角，洒油管的高度应 如所示，使同一地点接受两个或三个喷油嘴喷洒的沥 青，不得出现花白条。在有风的天气条件下不宜使用 三重喷洒高度。当采用曾洒布过热沥青的机械洒布乳 化沥青时，必须将残留沥青除净并用柴油清洗干净。
