欧姆表的使用
欧姆表测二极管正向电阻
欧姆表测二极管正向电阻介绍欧姆表是一种常用的电子测量仪器，用于测量电阻值。
在电子元件中，二极管是一种常见的半导体器件。
本文将介绍如何使用欧姆表来测量二极管的正向电阻。
什么是二极管二极管是一种半导体器件，由一个P型半导体和一个N型半导体组成。
它有两个引脚：一个是阳极（也称为正极或P端），另一个是阴极（也称为负极或N端）。
二极管具有只允许电流从阳极流向阴极的特性，即正向通断特性。
二极管的正向电阻当二极管处于正向偏置状态时，即阳极连接到正电源，阴极连接到负电源时，会有电流从阳极流向阴极。
这时可以测量二极管的正向电阻值。
准备工作在进行测量之前，需要准备以下工具和材料： - 欧姆表 - 被测二极管测量步骤1.关闭待测电路，并确保被测二极管处于正向偏置状态。
即将阳极连接到正电源，阴极连接到负电源。
2.将欧姆表调至“电阻测量”档位，并选择适当的量程。
一般来说，选择量程较小的档位可以提高测量的精确度。
3.将欧姆表的两个测试引线分别连接到二极管的阳极和阴极。
注意要保持良好的接触，避免引线松动或接触不良。
4.读取欧姆表上显示的电阻值。
注意判断单位，常见的单位有欧姆（Ω）、千欧（kΩ）和兆欧（MΩ）。
注意事项在进行测量时需要注意以下事项： - 确保被测二极管处于正向偏置状态，否则无法得到正确的电阻值。
- 测量时要保持稳定，避免晃动或触碰其他金属物体，以免影响测量结果。
- 如果使用自动量程的欧姆表，在连接测试引线后等待一段时间，直到显示器上的数值稳定下来再读取结果。
结论通过以上步骤，我们可以使用欧姆表准确地测量出二极管的正向电阻值。
这个数值对于了解二极管的工作特性和应用非常重要，可以帮助我们更好地设计和调试电子电路。
希望本文对您了解如何使用欧姆表测量二极管的正向电阻有所帮助！。
什么是欧姆表？
什么是欧姆表？一、欧姆表的定义与原理欧姆表，又称电阻表，是一种用于测量电阻的仪器。
它通过测量电流和电压的关系，来确定电路中的电阻值。
欧姆表的原理基于欧姆定律，即电流等于电压与电阻的商。
根据这一原理，欧姆表可以准确地测量电路中的电阻。
二、欧姆表的结构与工作原理1. 仪表结构欧姆表通常由表盘、指针、量程选择开关和电源开关等组成。
表盘用来显示电阻值，指针则显示当前测量结果。
量程选择开关可以调节欧姆表的测量范围，以适应不同电阻值的测量。
电源开关用于控制欧姆表的工作状态。
2. 工作原理当欧姆表与待测电路相连接时，电流会通过欧姆表的表线。
欧姆表内部会将电流经过一系列精密的电路进行放大和处理。
之后，经过放大和处理的电流会导致指针相应地移动，通过指针的位置，我们可以直接读取出电阻值。
三、欧姆表的应用与优势1. 应用领域欧姆表在电子、电力、通信等领域得到广泛应用。
在实验室和工程中，欧姆表用于电路故障排除和电阻值测量。
在电力系统中，欧姆表被用于判断电线的连接质量和电器设备的工作状态。
在通信领域，欧姆表可以用于测量线路上的信号强度和电阻。
2. 优势欧姆表具有测量范围广、精度高、易于操作等优势。
它可以直接读取电阻值，无需进行复杂的计算，操作简单方便。
另外，欧姆表的测量结果也相对稳定，准确度较高，可以满足各种实际应用需求。
四、使用欧姆表的注意事项1. 正确接线在使用欧姆表进行测量时，需要注意正确接线。
电路中的电流应通过欧姆表的表线，以确保准确的测量结果。
2. 选择合适的量程在测量电阻时，需要选择合适的量程。
如果电阻值超出了欧姆表的量程范围，将会导致测量结果不准确。
3. 防止过载在测量大电阻时，需要注意防止过载。
过高的电阻值会造成电流过小，无法使指针偏转，从而无法得出准确的测量结果。
通过以上介绍，我们对欧姆表的定义、原理、结构与工作原理、应用与优势以及使用注意事项等方面有了初步的了解。
欧姆表作为一种常用的电阻测量仪器，在各个领域中发挥着重要的作用。

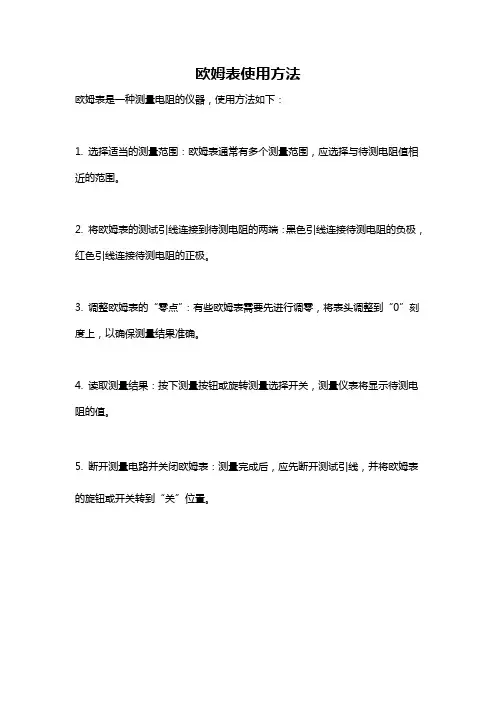

欧姆表使用方法
欧姆表使用方法
欧姆表是一种测量电阻的仪器，使用方法如下：
1. 选择适当的测量范围：欧姆表通常有多个测量范围，应选择与待测电阻值相近的范围。
2. 将欧姆表的测试引线连接到待测电阻的两端：黑色引线连接待测电阻的负极，红色引线连接待测电阻的正极。
3. 调整欧姆表的“零点”：有些欧姆表需要先进行调零，将表头调整到“0”刻度上，以确保测量结果准确。
4. 读取测量结果：按下测量按钮或旋转测量选择开关，测量仪表将显示待测电阻的值。
5. 断开测量电路并关闭欧姆表：测量完成后，应先断开测试引线，并将欧姆表的旋钮或开关转到“关”位置。
高考欧姆表的使用
实验一练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会用多用电表探索黑箱中的电学元件．二、实验原理1．多用电表电路图2．欧姆表(1)内部电路(2)表头三、实验器材多用电表、电学黑箱、直流电源、开关、导线若干，小灯泡、二极管，定值电阻(大、中、小)三个．四、实验步骤1．对多用电表进行机械调零．2．用多用电表电压挡、电流挡测电压、电流．3．用多用电表欧姆挡测三个定值电阻，注意选择挡位和电阻挡调零．4．研究二极管的正负极．5．探索黑箱内的电学元件．五、注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮.3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．测量电阻时，每变换一次挡位都要重新进行欧姆调零．5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．如果长期不用欧姆表，应把表内电池取出．六、测电阻的步骤1．机械调零，用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处，并将红、黑表笔分别接入“+”、“-”插孔。
2．选挡：选择开关置于欧姆表“×1”挡。
3．短接调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。
4．测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。
欧姆表的使用注意事项
八、多用电表
1、欧姆表：
二极管的特点：
加正向电压，电阻 很小，有电流从正 极流向负极，
+
－
PN
二极管
八、多用电表
1、欧姆表：
－+
NP 二极管
二极管的特点：
加正向电压，电阻 很小，有电流从正 极流向负极，
加反向电压，电阻 很大，几乎没有电 流通过。
答案：B
例与练
• 84、用多用表的欧姆挡检测一个二极管，将多用 表的红表笔与二极管的a端相连，黑表笔与二极 管的b端相连，测得二极管的电阻是5Ω；将多用 表的红表笔与二极管的b端相连，黑表笔与二极 管的a端相连，测得二极管的电阻是2KΩ，该实 验说明二极管具有 单向导电性 的特性，该 二极管的正极是 b 。
____________________。
答案：12Ω，“×10挡”， 调整欧姆零点
【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻 值，发现表针偏转角度极小，那么正确的判断和做法是 A．这个电阻值很小 B．这个电阻值很大 C．为了把电阻值测得更准确些，应换用“×1”挡，重新 调整欧姆零点后测量。 D．为了把电阻值测得更准确些，应换用“×100”挡，重 新调整欧姆零点后测量。
——单向导电性
（四）实例探究
☆欧姆表的使用
【例1】某人用多用电表按 正确步骤测量一电阻的阻 值，当选择欧姆挡“×1” 挡测量时，指针指示位置 如下图所示，则其电阻值 是__________。如果要用 这只多用电表测量一个约 200欧的电阻，为了使测量 比较精确，选择开关应选 的欧姆挡是_________。 改变挡位调整倍率后，要 特别注意重新
高中物理-欧姆表的使用方法
欧姆表的使用方法欧姆表欧姆表也叫多用电表，既可以用来测量电阻，也可以用来测量电压和电流。
在讲解欧姆表的使用方法前，同学们一定要懂得欧姆表的原理。
欧姆表的原理实验室中有各种各样的欧姆表，外表均不一样，可内部的原理、构造大致相同，我们通过对下方这张图的介绍，来探究多用电表的原理。
（1）当B表笔开关S接到1位置，欧姆表为电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。
（2）当B表笔开关S接到2位置，欧姆表还是电流表，电流经由A表笔进入，经过分流电路流到1接线柱上，表针测量的是支路电流，可以通过公式来描述干路电流。
与（1）相比，这种情况下测量的电流最大值会更小些。
（3）当B表笔开关S接到3位置，欧姆表测量电阻，电源正极出来的电流，经由3（B表笔）进入外电阻，在经过A，借助并联电路流回到电源负极，其中电表位于并联的之路上，表针测量的是支路电流，由于电源电压已知，可以通过函数关系式用电表数据来描述外界所接电阻的大小。
（4）当B表笔开关S接到4位置，同上述（3）只不过电路中多了一个电阻，故测量同一个R时，电表值偏小，所以这种情况是处于相对（3）的低档位。
（5）当B表笔开关S接到5位置，测量的是电压（6）当B表笔开关S接到6位置，同上述（5）只不过测量的电压的量程变大了。
欧姆表表盘的特点欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端。
（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系，所以表盘刻度不均匀。
（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程。
欧姆表读数时电表指针指向表盘中央的原因
欧姆表读数时电表指针指向表盘中央，以下是一些可能的原因：
1. 刻度均匀性：表盘中央部分的刻度较为均匀，这使得读数更加准确。
当指针位于中央时，读数误差较小，从而提高了测量的准确性。
2. 电流与电阻的非线性关系：欧姆表的工作原理是基于流经表头的电流与被测电阻之间存在一对一的关系，这种关系是非线性的，即近似反比例关系。
当指针位于中央时，这种非线性关系使得读数更加稳定和可靠。
3. 指针偏角与电流关系：在测量电阻时，指针的偏角越大，表示通过表头的电流越大，而欧姆刻度数越小。
因此，为了获得准确的读数，需要调整挡位使指针尽可能指向中央，这样可以通过适当的偏角来判断电阻的大小。
4. 调零操作：在使用欧姆表之前，需要进行机械调零，确保指针在没有外部电阻时指向电流表的零刻度。
这个步骤是为了校准电表，确保后续测量的准确性。
5. 内部电源的使用：使用欧姆表时，会启用内部的电源，电流从红表笔流入电流表，黑表笔流出电流表。
这样的设计使得电流回路完整，有助于提高测量的准确性。
6. 选择合适的挡位：为了使指针尽量靠近中央刻度，需要选择合适的挡位进行测量。
如果指针偏离中央太多，可能需要调整挡位以获得更准确的读数。
欧姆表读数时电表指针指向表盘中央，可能的原因包括刻度的均匀性、电流与电阻的非线性关系、指针偏角与电流的关系、调零操作的准确性、内部电源的使用以及选择合适的挡位等。
这些因素共同确保了欧姆表测量电阻时的准确性和可靠性。
在实际操作中，用户应遵循正确的操作步骤和注意事项，以获得最佳的测量结果。
万用电表欧姆调零方法
万用电表欧姆调零方法
万用电表是一种广泛用于电子工程和电气维修的多功能测试仪器，除了测量电压、电流、电阻等基本参数外，还可以测量电容、电感、频率等。
然而，由于使用不当或长时间未使用，万用电表的欧姆表指针可能会偏移，导致读数不准确。
那么，如何调零欧姆表呢？以下是一些常用的方法：
1. 通过旋转调节旋钮
在欧姆表测量范围选择旋钮上旋转，直到指针指向“零”刻度线。
如果指针偏离“零”刻度线，则通过旋转调节旋钮，使指针对准“零”刻度线。
需要注意的是，在调整时，电表的电极必须要与空气接触，不能接触导体，否则会引起误差。
2. 通过短路法调零
将万用电表的测量引线短接在一起，然后旋转欧姆表指针调节旋钮，使指针指向“零”刻度线。
短路法调零可以快速调整欧姆表的零位，但需要注意的是，短路时要保证电表的电极干净，否则也会引起误差。
3. 通过零欧姆调节器调零
一些精密的万用电表会配备零欧姆调节器，可以通过这个装置来调零欧姆表。
具体操作方法可参考说明书。
总之，对于万用电表的欧姆表指针偏移问题，可以通过这些方法来调零。
调整欧姆表的零位是保证电表测量精度的关键，因此在使用电表前一定要注意调零。
欧姆表的原理和简单使用
表盘的认识
五、 测量电阻(小电阻)的步骤
1.选档（选到×1档） 2.欧姆调零（短接调零） 3.读数（刻度×档位） 4.拔出红黑表笔，将档位置于OFF或交流电压的最高档位
总结：
1）欧姆表的工作原理：
E I r Rg R1 Rx
G
Er
R1
2）欧姆表的内部结构 3）欧姆表的使用方法：
50
∞
37.5 8mA
0mA
0 10mA
A(Ω )
一、欧姆表的原理是闭合电路欧姆定律
E E I r Rg R1 Rx R Rx
二、欧姆表内部结构:
Er G
R1
(1) 结构元件： 电源 电流计 滑动变阻器R来自(2)R
:欧姆表内阻
R
=R1+r+Rg
R R
中值
+ I(mA) Rx(Ω) 10 0
选档 欧姆调零 测电阻读数 归档
+ -
四、读数:
1:图示中各次的电阻分 别为多少?
30 40 50 100 200 1K500
20 15 10 5 0
Ω
∞
Ω 2:实际使用的欧姆表具有多个量程可以选择，有×1档、×10档、 ×100档、×1K档等，如果实验中选择的是×100档，图示中各 次的电阻分别为多少？ 3:实际使用中怎样确定欧姆表选择哪一档？怎样才能使测得 电阻的阻值更精确？ 指针指在中间刻度附近
142 Ω
(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电 阻Rx,电流表指针指在什么刻度? 5mA (3)如果把任意电阻Rx接在A、B间, Rx的值与电流表读数I E r 是什么样的关系式呢?
多用电表原理及使用讲解
3、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。
问题：我们都知道，电表只有能够偏转到中值附 近时，测量才比较准确。但现在手头有两个电阻， 一个大约20欧姆，一个大约4000欧姆，为了使 用欧姆表进一步测量，我们应该提供什么样的欧 姆表才能满足要求？
D 、 H 、 F；
A 、 H 、 G、 E
练习2、一多用电表的电阻挡有三个倍率,分别是 ×1、×10、×100.用×10挡测量某电阻时,操作步骤正
确,发现表头指针偏转角度很小,为了较准确地进行测量,
100 挡.如果换挡后立即用表笔连接待测电阻 应换到× ______ 进行读数,那么缺少的步骤是 重新调零 .
3 、测量结束后， 要将选择开关旋 转到交流电压最 大档处或“OFF” 或交流电压最大 处，以保护多用 电表。
测量电阻（欧姆档的使用）：
1）、机械调零：多用电表在使用前，应观察指针是否指电 表的零刻度（即电阻的无穷大处），如果有偏差，调节定位 螺丝，使指针指到零刻度；
2）、选择合适欧姆挡倍率的方法——应使用指针尽量指在 表盘中间位置附近；一般选比被测电阻的估计值低一个数 量级，如估计值为200Ω就应该选×10的倍率。 3）、欧姆调零：选择欧姆档后，先两笔短接进行电阻调零， 然后再将两笔并接在待测电阻两端，进行测量。若调不到零， 更换电池。 4）、换用欧姆挡的另一倍率后，一定要重新进行欧姆调零， 然后再进行测量。 5）、欧姆表的读数：待测阻值为Rx＝表针示数×欧姆档倍率 6）、测量完毕，要把表笔从测试孔中拔出，选择开关应 置于“ＯＦＦ”挡或交流电压最高挡，如果长期不用多用 电表，还应该把电池取出；
06.多用电表的使用
实验：多用电表的使用一、欧姆表1 .基本构造欧姆表由直流灵敏电流计G (表头)、电源、调零电阻、刻度盘及红、黑表笔等组成。
2 .原理根据闭合电路欧姆定律制成的，内部构造如图所示，由表头G、电池、调零电阻R (一个可变电阻)三者串联而成。
欧姆表外部接上被测电阻后，与欧姆表内部电路一起组成闭合电路。
已知表头G的内阻凡、满偏电流人、电源电动势E、内阻厂。
(1)欧姆表内阻当红、黑表笔直接相接，A、8间的电阻为零时，调节调零电阻使表头恰好指针满偏，此时调零电阻的阻值为飞，由闭合电路欧姆定律得:其中内阻区内=r+4+60(2)测量原理保持调零电阻的阻值飞不变，当A、8间接入某一电阻人时,F如右图所示，由闭合电路欧姆定律/ = ------- ----- 知，每一个电流值都对应一个电阻值尺，将电流刻度换成电阻标度，即将电流表改装成了欧姆表，就可直接测电阻了。
3 .刻度的标注方法刻度标注方法标注位置on红、黑表笔相接，调节调零电阻使指针满偏，被测电阻段=0满偏电流4处00红、黑表笔不接触,电流表指针不偏转，被测电阻段二8电流为零处中值电阻R x = + R + r* D刻度盘正中央段红、黑表笔间接电阻段, 4 =(Rg+R+r) +&区与乙对应与凡对应的电流。
处注意:（1）由欧姆表原理得尺=彳-（&+7? + 〃），所以《与电流/不是线性关系，但有对应关系。
且欧姆表的量程是“。
〜8”，故刻度不均匀的，且“左密右疏”。
（2）中值电阻E且/二Er+R +凡/+R +与+R,所以当凡=R内时，/ = g,指针指到表盘中央，此时的（叫做中值电阻。
同理，当（=〃七,/ ='二,指针指到表盘满偏的一匚处。
〃+1 〃+1所以，欧姆表测电阻时，尽量选择能使指针指在刻度盘中央附近，此时比较精确。
一般在,％~4R中范围内较好。
4二、电流表与电压表如下图所示是电流表（甲）与电压表（乙）的内部结构图（精讲具体见《电表的改装》）。
欧姆表的原理及应用
欧姆表的原理及应用摘要〕欧姆表是中学物理教学中常用的仪表，欧姆表原理及其使用方法是高中物理教学的难点，在近几年高考试题中频频出现，学生对多量程欧姆表的构造、原理及其使用方法等存在很多疑惑，本文就欧姆表使用过程中常见的几个问题进行分析。
〔关键词〕欧姆表原理应用1 欧姆表的刻度不均匀，且随电阻R 增大刻度变密如图1 是欧姆表的原理图，当两表笔短接时，电流表上的电流为：Ig= ER+Rg+r = E R0 ，R0 对应欧姆表盘的刻度Rx=0。
当两表笔间接被测电阻Rx 时, 电流表上的电流为Ix= E R0+Rx 不难看出，I 电流随电阻Rx 的增大而减小。
当两表笔断开时，I=0 对应欧姆表上的刻度，RX→∞，可见, 欧姆表刻度与电流表刻度方向相反。
2 欧姆表的指针指向刻度盘的正中央时被测电阻的阻值等于欧姆表的内阻R0，当欧姆表的两表笔短接时，当两表笔短接时，Ig= E R0 ；欧姆表的指针指向刻度盘的中央时，即：12 IX= E R0+Rx ，则：接入两表笔间电阻 Rx=R0 即：欧姆表的指针指向刻度盘的中央时，被测电阻的阻值Rx 等于欧姆表的内阻 R0。
通常用此原理测欧姆表的内阻。
3 为什么多用电表欧姆挡不能与其他电源形成回路欧姆表测电阻是利用闭和电路欧姆定律的原理测量的。
当两表笔与待测电阻连接时，欧姆表内的电源、电流表、表内电阻与待测电阻组成闭合回路。
待测电阻越大，电流越小；待测电阻越小，电流越大。
因此，根据电流值，可测出对应的电阻值。
如测电阻时，待测电阻与外部电源形成回路，就会对电路供电。
改变了电路电动势，导致欧姆表中电流表读数及欧姆刻度盘对应阻值的变化，原来的电流刻度值与欧姆表刻度盘上的刻度值对应关系发生变化，所以测量值肯定不正确。
如果外接电源电压过大，有可能通过电表的电流过大，甚至损坏电表。
4 红表笔（“+”接线柱）与电池负极相连；黑表笔（“-”接线柱）与电池正极相连欧姆表是万用电表的功能之一，万用电表不仅能测量电阻，还能测量电流和电压等，红表笔（“+”）与电池负极相连；黑表笔（“-”）与电池正极相连有两个方面的原因。
高中物理多用电表复习
思考：
.欧姆表电路中电源的正负能改变吗？
.欧姆表红黑表笔接触电阻的方向改变，影响测量结果吗？
例1、一多用电表的电阻挡有三个倍率，分别是×1、×10、× 100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_____挡．如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是______________________________若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是_____Ω．
S
P
T
4、注意事项： A、多用电表在使用前，机械调零。 B、合理选择欧姆挡的量程，使指针尽量指在表盘中间位置附近(可使指针偏转在R中/5～5R中的范围) C、换用欧姆挡的另一倍率时，一定要重新进行电阻调零，才能进行测量测电阻． D、测量时手不能接触表笔，将待测电阻与电源及电路其他部分断开 E、读数时，应将表针示数乘以选择开关所指的倍率． F、测量完毕时，要把表笔从测试孔中拔出，选择开关应置于交流电压最高挡或OFF挡；若长期不用多用电表时，还应把电池取出．
多用电表探索黑箱内的电学元件
一、结构 （1）刻度部分 欧姆表刻度线：不均匀，零刻度线在右侧 电压、电流刻度线：刻度均匀 低压交流刻线：不均匀 （2）调节部分 ①机械调零 ②选择开关 ③欧姆调零旋钮
S
P
二、电流档、电压档 注意：电流从红表笔进，从黑表笔出 三、欧姆表 1、电路图： 2.工作原理：闭合电路欧姆定律
例：已知ABC三个接线柱中有两个元件:欧姆表红表笔接A，黑表笔接B，电阻很小，反接电阻很大，红表笔接B，黑表笔接C，有电阻，反接电阻基本不变。画出ABC间的电阻元件(多种可能)
A
B
C
◎应用二：检查电路的故障
多用电表的原理和使用
多用电表的原理与使用学习目标：1、了解欧姆表的原理，学会使用欧姆表。
2、了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。
3、学会用多用电表测电流，电压及电阻。
学习重点：欧姆表的原理和使用知识要点：一、欧姆表1、欧姆表的原理欧姆表是据闭合电路欧姆定律制成的测量电阻的仪表。
原理如图所示：调零时，I g = E r 测量时，I = E r + R x只要将对应Rx 值的电流刻度I 改为阻值Rx ，即为欧姆表。
由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的且电阻零刻度在电流满偏处。
2、注意：_____笔接欧姆表内部电源负极，而_____笔接内部电源的正极。
二、多用电表原理：多用电表由一只灵敏的直流电表（表头）与若干元件组成测量电路，每进行一种测量时只使用其中的一部分电路，其他部分不起作用。
1.（1）直流电流档直流电流档的几个档位实际是由同一表头________改装而成的几个量程不同的电流表。
（2）直流电压档：直流电压档的几个档位实际是由同一表头_________改装而成的几个量程不同的电压表.（3）欧姆档(欧姆表)2．多用电表的表面结构，多用电表可以用来测电流、电压和电阻，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测_______的.中间的刻度线是用于测________和________的，其刻度是分布______的，最下面一条刻度线左侧标有“V ”是用于测交流电压的，其刻度是_________的。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流档，多用电表就测量______；当选择开关旋转到其他功能区域时，就可测量电压或电阻。
多用电表表面还有一对正、负插孔。
红表笔插____插孔，黑表笔插____插孔，插孔上面的旋钮叫____________，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个____________，用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在______端“0”刻线。
多用电表的原理和使用
×1k
（3）现用伏安法测量（1）问中的那个定值电阻Rx 的阻值（约为20~30 Ω ）。所供器材如下： 电压表V（量程0~15V，内阻20 kΩ ）， 电流表A1（量程0~50mA，内阻20 Ω ） 电流表A2（量程0~30mA，内阻4 Ω ） 滑动变阻器R（最大阻值为50Ω，额定电流为1A） 直流电源E（电动势约9V，内阻约0.5 Ω ）,电键K 连线用的导线若干根。 在以上器材中选出适当的器材， V 画出电路图，要求在图上标出 A2 所选器材的符号。 RX R 解如图示
4、用欧姆表判定二极管的好坏： 欧姆表的黑表笔跟表内电池的正极相连。红表笔跟 表内电池的负极相连。 好的二极管正极接黑表笔、负极接红表笔时电阻应 很小，负极接黑表笔，正极接红表笔时电阻应很大， 否则就不是好二极管。 二极管的单向导电性可用来整流(把交流电变成直 流电)、检波、稳压等。 Ω表 Ω表
1.
多用电表的原理和使用
一、欧姆表
1、结构： ①表头 ②电池 ③调零电阻 ④刻度盘 ⑤红、黑表笔
∞
50 40 100 200 1K500
30 20 15 10
5 0
Ω
Ω I E r
g
G
Rg
R
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。 用欧姆表判别二极管好坏时用到这一点。
三、多用电表的使用
1、测量直流电压 ①、机械调零；
②、选挡：将功能开关旋转到直流电压档；
③、根据待测电压的估计值选择量程，如果难以估测电压值， 应按照从大到小的顺序，先将选择开关旋转到最大量程上测试， 然后再根据测出的数值，重新确定适当的量程再进行测量； ④测量时，用红、黑表笔使多用表跟待测电路并联，注意使电 流从“+”插孔流入多用电表，从“-”插孔流出多用电表，检查 无误后再闭合开关S； ⑤根据档位所指的量程以及指针所指的刻度值，读出电压表的 示数，若选用的量程在表盘上没有对应的刻度，则根据比例关 系读取数值。
欧姆表使用中的十个为什么
欧姆表使用中的十个为什么作者：***来源：《物理教学探讨》2024年第07期摘要：歐姆表是测电阻的仪器，正确使用欧姆表是培养实验技能和科学思维的重要途径。
但实际操作中会出现很多疑问，而弄清其中的底层逻辑是提升学科素养的有效途径。
关键词：左密右疏；欧姆调零；中值电阻；相对误差中图分类号：G633.7 文献标识码：A 文章编号：1003-6148（2024）7-0073-3欧姆表是测电阻的仪器，其工作原理则基于闭合电路的欧姆定律。
在欧姆表测电阻的教学中，教师往往直接给出一些结论让学生记忆，比如“在中值电阻附近读数较为准确”，但为什么准确学生不得而知，还让学生有了更多疑惑。
高考评价体系中指出，整合学科相关知识，运用学科相关能力认识问题、分析问题、解决问题，这是提升学科素养的有效途径。
由此看来，教师讲明为什么是有必要的。
基于此，结合教学实际，总结了以下十个学生容易产生的疑问，并加以解读，以期帮助学生更好地理解和使用欧姆表。
1 为什么欧姆表的刻度左密右疏指针式的电流表或电压表的刻度是均匀的，而欧姆表的刻度却不均匀，且左密右疏，这是为什么？我们知道，欧姆表测电阻时，首先是将电阻Rx接入电路，那么通过电流表的电流为2 为什么每次换挡都需要进行欧姆调零欧姆调零的步骤是红黑表笔短接，调节欧姆调零旋钮，使指针指向满偏电流（表盘上0 Ω）的位置。
如图1是欧姆表换挡示意图，换挡时旋动旋钮S，当S接通R1、R2或R3时代表欧姆表不同的挡位，挡位不同时，G表并联的电阻不同，欧姆表的内阻也不同。
欧姆调零时，红黑表笔短接（外电阻为零），指针不再指向0 Ω的位置，这时需要通过调节调零电阻R0，使指针重新指向0 Ω的位置，此时才可以表示外电阻为0。
3 为什么低挡位时无法调零欧姆表在换挡后要进行欧姆调零才能使用，但在实际操作时有这样一种现象［1］：高倍率挡时（比如×10k）调节欧姆调零旋钮，可以正常进行欧姆调零，但当低倍率挡时（比如×1），无论怎样调节欧姆调零旋钮，指针都无法指到满偏电流的位置，这也就意味着欧姆调零失败，这是为什么呢？问题出在电池上，学生型欧姆表一般使用干电池作为内部电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指针定 位螺丝
多用电表及内部结构
欧姆调 零旋钮
+
-
+
-
选择 开关
欧姆表的内部结构
注意：欧姆表的黑表笔跟表内电池的正极相连。 红表笔跟表内电池的负极相连。 用欧姆表判别二极管好坏时用到这一点。
欧姆表的使用步骤
1.机械调零：调整指针定位螺丝确保使用 前指针在左端零刻度处。 2.选挡：估计待测电阻值，选择适当倍率。 3.欧姆调零：红黑表笔短接，调整调零电 阻旋钮，使指针指在右端0Ω处。若换则重 新进行调零。 4.测量并读数，手不能接触表笔金属部分。 5.用完后拔出表笔，选择开关置于off挡或 交流电压最高挡。
如图示，黑箱外有三个接线柱A、B、C，已知里面只有 两个元件（可能是电池、电阻、二极管），并且两个接线柱 间最多只接有一个元件，用多用电表测量步骤和结果如下： 用直流电压挡测量，A、B、C三点任意两点间均无电压 用欧姆档测量，A、B间正、反接电阻相等 用欧姆档测量，黑表笔接A点，红表笔接C点，阻值很小 ， 反接则阻值很大 用欧姆档测量，黑表笔接B点，红表笔接C点，有阻值，阻 值比第2步测得的稍大 ，反接则阻值很大 根据以上测量在图中 画出两个元件的接法。
1. 2. 3. 4.
B C
A
用欧姆表判定二极管的好坏： 欧姆表的黑表笔跟表内电池的正极相连。红表笔跟 表内电池的负极相连。 好的二极管正极接黑表笔、负极接红表笔时电阻应 很小，负极接黑表笔，正极接红表笔时电阻应很大， 否则就不是好二极管。 二极管的单向导电性可用来整流(把交流电变成直 流电)、检波、稳压等。 Ω表 Ω表
欧姆表测量黑箱内电学元件
+ -
122 Ω
1.50k Ω
电ቤተ መጻሕፍቲ ባይዱ的估读问题
原则：误差出现在哪一位则估读至该位，如
量程为3时，读数： 1.62A/V 量程为0.6时，读数： 0.33A/V
量程为1.5时，读数： 0.82A/V
1.5
1.5
量程为3时，读数：1.60A/V 量程为0.6时，读数： 0.32A/V
0.80A/V 量程为1.5时，读数：
多用表的读数方法
欧姆表读最上刻度乘以倍率 其它电压电流均读中间刻度 0—2.5V交流读最下刻度
如图示多用电表，选择开
关分别置于下列位置时的 读数是： ×100—— 1.00kΩ 10V量程—— 6.2V 250V量程—— 155V 5mA量程——3.10mA 2.5V交流量程— 1.85V
+ -
欧姆表读数练习
