竖明横隐玻璃幕墙
横明竖隐、 隐框、干挂水泥板幕墙系统施工方案范例
横明竖隐、隐框、干挂水泥板幕墙系统施工方案范例前言：本文以某项目幕墙施工为载体，讲述了横明竖隐、隐框、干挂水泥板幕墙系统施工工艺。
希望对大家有所助益。
第一节竖明横隐玻璃幕墙系统施工方案1.施工工艺流程2.具体施工方法（1）测量放线：详见本章第4.1节；（2）结构检查根据测量放线结果检查结构是否符合幕墙的安装精度要求，并将测量数据汇总分析，如超出允许偏差范围内则应进行处理，直至达到要求。
（3）顶部铰支座安装A、施工人员搭设施工吊篮作为施工平台，采用汽车吊进行安装顶部铰支座及顶部钢梁的吊装。
顶部铰支座及横梁安装示意图B、采用先焊接后栓接的方法，将顶部钢梁与屋面钢结构进行临时的稳固连接。
（4）钢结构采用汽车吊吊装A、钢立柱吊装幕墙主钢柱吊装示意图B、待构件垂直后，将80T汽车车吊的吊点撤出，使构件处于垂直状态，并采用定位销轴将钢立柱底端与支座连接。
幕墙钢结构吊装示意图C、底部定位销安装完成后，将110T汽车吊的吊点撤出，并采用屋面钢构上的2个手动葫芦进行钢柱顶部的就位安装。
D、采用先焊接后栓接的方法，将立柱与顶部钢梁进行临时稳固连接。
（6）然后进行幕墙主钢架中横梁安装，待幕墙主钢结构安装完毕后，将顶部钢梁处的临时稳固件拆除，施工人员以施工吊篮作为施工平台，进行幕墙钢架面漆施工。
（7）搭设脚手架作为施工平台进行幕墙转接件及幕墙次龙骨的安装。
幕墙次龙骨安装示意图（8）安装幕墙铝合金龙骨后进行玻璃面板的吊装，采用电动葫芦作为玻璃垂直运输、安装机具A、采用叉车将玻璃运输至用于水平运输的滑轨处B、采用滑轨进行玻璃的水平运输C、采用电动葫芦将玻璃垂直运输至待安装区域，玻璃吸盘进行玻璃的就位安装，玻璃从上往下安装。
玻璃面板安装示意图（9）施工人员以室内脚手架及曲臂车作为施工平台，安装前后铝合金扣盖。
第二节隐框玻璃幕墙系统施工方案1.概述X幕墙系统采用隐框幕墙系统，龙骨采用铝龙骨。
拟搭设脚手架作为施工平台进行该部分幕墙的安装。
竖明隐横玻璃幕墙计算书(钢矩管)
龙城半岛显竖隐横玻璃幕墙（钢矩管）设计计算书四川中颐建筑设计院有限责任公司二〇一六年六月二十日显竖隐横玻璃幕墙设计计算书1 计算引用的规范、标准及资料1.1幕墙设计规范：《铝合金结构设计规范》 GB50429-2007《玻璃幕墙工程技术规范》 JGJ102-2003《建筑瓷板装饰工程技术规程》 CECS101：98《建筑幕墙》 GB/T21086-2007《金属与石材幕墙工程技术规范》 JGJ133-2001《小单元建筑幕墙》 JG/T216-2007《建筑幕墙工程技术规范》 DGJ08-56-20121.2铝材规范：《变形铝及铝合金化学成份》 GB/T3190-2008《建筑用隔热铝合金型材》 JG175-2011《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝合金建筑型材第1部分基材》 GB5237.1-2008《铝合金建筑型材第2部分阳极氧化、着色型材》 GB5237.2-2008《铝合金建筑型材第3部分电泳涂漆型材》 GB5237.3-2008《铝合金建筑型材第4部分粉末喷涂型材》 GB5237.4-2008《铝合金建筑型材第5部分氟碳漆喷涂型材》 GB5237.5-2008《铝合金建筑型材第6部分隔热型材》 GB5237.6-2012《铝及铝合金彩色涂层板、带材》 YS/T431-2000《一般工业用铝及铝合金板、带材》 GB/T3880.1～3-2006 《铝型材截面几何参数算法及计算机程序要求》 YS/T437-2009《有色电泳涂漆铝合金建筑型材》 YS/T459-2003《变形铝和铝合金牌号表示方法》 GB/T16474-20111.3金属板及石材规范：《干挂饰面石材及其金属挂件》 JC830.1、2-2005《建筑装饰用微晶玻璃》 JC/T872-2000《建筑幕墙用瓷板》 JG/T217-2007《建筑装饰用搪瓷钢板》 JG/T234-2008《微晶玻璃陶瓷复合砖》 JC/T994-2006《超薄天然石材复合板》 JC/T1049-2007《铝幕墙板、板基》 YS/T429.1-2000《铝幕墙板、氟碳喷漆铝单板》 YS/T429.2-2000《建筑幕墙用铝塑复合板》 GB/T17748-2008《建筑幕墙用陶板》 JG/T324-2011《建筑装饰用石材蜂窝复合板》 JG/T328-2011《建筑幕墙用氟碳铝单板制品》 JG331-2011《纤维增强水泥外墙装饰挂板》 JC/T2085-2011 《建筑用泡沫铝板》 JG/T359-2012《金属装饰保温板》 JG/T360-2012《外墙保温用锚栓》 JG/T366-2012《聚碳酸酯（PC）中空板》 JG/T116-2012《聚碳酸酯（PC）实心板》 JG/T347-2012《铝塑复合板用铝带》 YS/T432-2000《天然板石》 GB/T18600-2009 《天然大理石荒料》 JC/T202-2011《天然大理石建筑板材》 GB/T19766-2005 《天然花岗石荒料》 JC/T204-2011《天然花岗石建筑板材》 GB/T18601-2009 《天然石材统一编号》 GB/T17670-2008 《天然饰面石材术语》 GB/T13890-20081.4玻璃规范：《镀膜玻璃第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002 《防弹玻璃》 GB17840-1999《平板玻璃》 GB11614-2009《建筑用安全玻璃第3部分：夹层玻璃》 GB15763.3-2009 《建筑用安全玻璃第2部分：钢化玻璃》 GB15763.2-2005 《建筑用安全玻璃防火玻璃》 GB15763.1-2009 《半钢化玻璃》 GB/T17841-2008 《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》 GB/T11944-20021.5钢材规范：《建筑结构用冷弯矩形钢管》 JG/T178-2005《不锈钢棒》 GB/T1220-2007 《不锈钢冷加工钢棒》 GB/T4226-2009 《不锈钢冷轧钢板及钢带》 GB/T3280-2007 《不锈钢热轧钢板及钢带》 GB/T4237-2007 《不锈钢小直径无缝钢管》 GB/T3090-2000 《彩色涂层钢板和钢带》 GB/T12754-2006 《低合金钢焊条》 GB/T5118-1995 《低合金高强度结构钢》 GB/T1591-2008 《建筑幕墙用钢索压管接头》 JG/T201-2007《耐候结构钢》 GB/T4171-2008 《高碳铬不锈钢丝》 YB/T096—1997 《合金结构钢》 GB/T3077-1999 《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000《碳钢焊条》 GB/T5117-1995《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》GB/T912-2008《碳素结构钢和低合金结构钢热轧厚钢板及钢带》GB/T3274-2007《优质碳素结构钢》 GB/T699-19991.6胶类及密封材料规范：《丙烯酸酯建筑密封膏》 JC484-2006《幕墙玻璃接缝用密封胶》 JC/T882-2001《彩色涂层钢板用建筑密封胶》 JC/T884-2001《丁基橡胶防水密封胶粘带》 JC/T942-2004《干挂石材幕墙用环氧胶粘剂》 JC887-2001《工业用橡胶板》 GB/T5574-2008《混凝土建筑接缝用密封胶》 JC/T881-2001《建筑窗用弹性密封剂》 JC485-2007《建筑密封材料试验方法》 GB/T13477.1～20-2002 《建筑用防霉密封胶》 JC/T885-2001《建筑用硅酮结构密封胶》 GB16776-2005《建筑用岩棉、矿渣棉绝热制品》 GB/T19686-2005《建筑用硬质塑料隔热条》 JG/T174-2005《建筑装饰用天然石材防护剂》 JC/T973-2005《聚氨酯建筑密封胶》 JC/T482-2003《聚硫建筑密封胶》 JC/T483-2006《绝热用岩棉、矿棉及其制品》 GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-2008《石材用建筑密封胶》 GB/T23261-2009《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《修补用天然橡胶胶粘剂》 HG/T3318-2002《中空玻璃用弹性密封胶》 JC/T486-2001《中空玻璃用丁基热熔密封胶》 JC/T914-2003《建筑表面用有机硅防水剂》 JC/T902-2002《钢结构防火涂料》 GB14907-20021.7五金件规范：《封闭型沉头抽芯铆钉》 GB/T12616-2004《封闭型平圆头抽芯铆钉》 GB/T12615-2004《紧固件螺栓和螺钉通孔》 GB/T5277-1985《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件机械性能不锈钢螺栓、螺钉、螺柱》 GB/T3098.6-2000《紧固件机械性能抽芯铆钉》 GB/T3098.19-2004 《紧固件机械性能螺母、粗牙螺纹》 GB/T3098.2-2000《紧固件机械性能螺母、细牙螺纹》 GB/T3098.4-2000《紧固件机械性能螺栓、螺钉和螺柱》 GB/T3098.1-2010《紧固件机械性能自攻螺钉》 GB/T3098.5-2000《紧固件术语盲铆钉》 GB/T3099.2-2004《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997《十字槽盘头螺钉》 GB/T818-2000《铜合金铸件》 GB/T13819-1992《锌合金压铸件》 GB/T13821-2009《铝合金压铸件》 GB/T15114-2009《铸件尺寸公差与机械加工余量》 QB/T6414-1999《电动采光排烟窗》 JG189-20061.8相关物理性能等级测试方法：《玻璃幕墙工程质量检验标准》 JGJ/T139-2001《玻璃幕墙光学性能》 GB/T18091-2000《彩色涂层钢板和钢带试验方法》 GB/T13448-2006《钢结构工程施工质量验收规范》 GB50205-2001《混凝土结构工程施工质量验收规范》 GB50204-2002(2011版)《建筑防水材料老化试验方法》 GB/T18244-2000《建筑幕墙气密、水密、抗风压性能检测方法》 GB/T15227-2007《建筑幕墙抗震性能振动台试验方法》 GB/T18575-2001《建筑幕墙平面内变形性能检测方法》 GB/T18250-2000《建筑装饰装修工程质量验收规范》 GB50210-2001《金属材料室温拉伸试验方法》 GB/T228-20021.9《建筑结构静力计算手册》(第二版)1.10土建图纸：2 基本参数2.1幕墙所在地区成都地区；2.2地面粗糙度分类等级幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2012)A类：指近海海面和海岛、海岸、湖岸及沙漠地区；B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C类：指有密集建筑群的城市市区；D类：指有密集建筑群且房屋较高的城市市区；依照上面分类标准，本工程按B类地形考虑。
主楼125系列横明竖隐玻璃幕墙
新桂广场·新桂国际-1#栋办公楼幕墙工程主楼125系列显横隐竖玻璃幕墙设计计算书设计:校对:审核:批准:二○一七年六月十五日目录1 计算引用得规范、标准及资料 (1)1、1 幕墙设计规范: (1)1、2 建筑设计规范: (1)1、3 铝材规范: (2)1、4 金属板及石材规范: (2)1、5 玻璃规范: (3)1、6 钢材规范: (3)1、7 胶类及密封材料规范: (3)1、8 五金件规范: (4)1、9 相关物理性能等级测试方法: (5)1、10 《建筑结构静力计算手册》(第二版) (5)1、11 土建图纸: (5)2 基本参数 (5)2、1 幕墙所在地区 (5)2、2 地面粗糙度分类等级 (5)2、3 抗震设防 (5)3 幕墙承受荷载计算 (6)3、1 风荷载标准值得计算方法 (6)3、2 计算支承结构时得风荷载标准值 (8)3、3 计算面板材料时得风荷载标准值 (8)3、4 垂直于幕墙平面得分布水平地震作用标准值 (8)3、5 平行于幕墙平面得集中水平地震作用标准值 (9)3、6 作用效应组合 (9)4 幕墙立柱计算 (9)4、1 立柱型材选材计算 (10)4、2 确定材料得截面参数 (11)4、3 选用立柱型材得截面特性 (12)4、4 立柱得抗弯强度计算 (13)4、5 立柱得挠度计算 (14)4、6 立柱得抗剪计算 (14)5 幕墙横梁计算 (15)5、1 横梁型材选材计算 (15)5、2 确定材料得截面参数 (17)5、3 选用横梁型材得截面特性 (18)5、4 幕墙横梁得抗弯强度计算 (19)5、5 横梁得挠度计算 (19)5、6 横梁得抗剪计算 (20)6 玻璃板块得选用与校核 (21)6、1 玻璃板块荷载计算: (21)6、2 玻璃得强度计算: (23)6、3 玻璃最大挠度校核: (24)7 连接件计算 (25)7、1 横梁与角码间连接 (25)7、2 角码与立柱连接 (26)7、3 立柱与主结构连接 (27)8 幕墙埋件计算(土建预埋) (29)8、1 荷载标准值计算 (30)8、2 埋件计算 (30)8、3 锚板总面积校核 (31)8、4 锚筋长度计算: (31)9 幕墙转接件强度计算 (32)9、1 受力分析 (32)9、2 转接件得强度计算 (32)10 幕墙焊缝计算 (33)10、1 受力分析 (33)10、2 焊缝特性参数计算 (33)10、3 焊缝校核计算 (34)11 显横隐竖玻璃幕墙胶类及伸缩缝计算 (34)11、1 抗震设计下结构硅酮密封胶得宽度计算 (34)11、2 结构硅酮密封胶粘接厚度得计算 (35)11、3 结构胶设计总结 (35)11、4 立柱连接伸缩缝计算 (36)11、5 玻璃镶嵌槽紧固螺钉抗拉强度计算 (36)11、6 耐候胶胶缝计算 (37)12 附录常用材料得力学及其它物理性能 ............................ 错误！未定义书签。
竖明横隐玻璃幕墙施工方案
竖明横隐玻璃幕墙施工方案
竖明横隐玻璃幕墙是一种新型的建筑外墙装饰材料，其特点是外表美观、透光性好、保温隔热效果好。
下面给大家介绍一下竖明横隐玻璃幕墙的施工方案。
竖明横隐玻璃幕墙的施工分为以下几个步骤：
1. 设计和制作:根据建筑的设计要求，设计和制作相应的玻璃幕墙。
这包括玻璃幕墙的尺寸、玻璃的厚度、型号和颜色等。
2. 准备工作:施工前，需要准备好施工所需的材料和设备，如玻璃、铝材、密封胶、螺丝等。
3. 现场测量:在开始施工前，需要对建筑的外墙进行测量，确保玻璃幕墙的尺寸和位置准确无误。
4. 安装龙骨:根据设计要求，先在建筑的外墙上安装龙骨，用来固定玻璃幕墙。
5. 安装玻璃:将准备好的玻璃安装到龙骨上，使用螺丝将玻璃固定好。
在安装过程中要注意玻璃的平整度和垂直度。
6. 密封处理:在玻璃安装完成后，使用密封胶对玻璃和龙骨进行密封处理，确保玻璃幕墙的密封性。
7. 检验和调整:在安装完成后，对安装的玻璃幕墙进行检验，确保其达到设计要求。
如发现有问题，及时进行调整和修复。
8. 防护和清洁:在玻璃幕墙安装完成后，要对其进行防护，避免受到损坏。
同时定期进行清洁和维护，保持玻璃幕墙的美观和功能。
以上是竖明横隐玻璃幕墙施工方案的主要步骤。
施工过程中，要严格按照设计要求进行操作，确保施工的质量。
同时，要注意安全施工，做好防护措施，确保工人和施工现场的安全。
竖明横隐玻璃幕墙施工方案
竖明横隐玻璃幕墙施工方案1. 简介竖明横隐玻璃幕墙是一种现代建筑中常见的外墙装饰材料，它具有良好的美观性、透光性和保温隔热效果，成为了许多建筑中的首选材料。
本文档将介绍竖明横隐玻璃幕墙的施工方案，包括材料准备、施工步骤以及注意事项。
2. 材料准备在进行竖明横隐玻璃幕墙的施工之前，需要准备以下材料和工具：•竖明横隐玻璃幕墙板材：一般采用钢化玻璃或夹层玻璃，具有较高的强度和安全性。
•幕墙骨架：根据设计需求选择适当的材料，如铝合金或钢材。
•幕墙胶封材料：用于玻璃板与骨架之间的固定和密封。
•幕墙密封材料：用于玻璃板与玻璃板之间的密封。
•幕墙安装工具：包括螺丝刀、扳手、气枪等。
3. 施工步骤步骤1：确认设计和材料在施工之前，需要与设计方进行沟通，确认幕墙的设计图纸和材料清单。
确保所有的材料都已经准备好，并按照图纸上的要求进行检查。
步骤2：安装幕墙骨架首先需要进行幕墙骨架的安装。
根据设计要求，安装竖明横隐玻璃幕墙的骨架，确保骨架的稳固性和垂直度。
使用螺丝将骨架固定在建筑结构上。
步骤3：安装玻璃板在安装玻璃板之前，需要先将玻璃板清洗干净，并在玻璃板的边缘涂抹一层胶封材料，以增加密封性。
然后将玻璃板放置在骨架上，并用胶封材料将其固定。
步骤4：密封玻璃板安装完玻璃板后，需要使用密封材料对玻璃板之间的缝隙进行密封。
在玻璃板的交接处涂抹一层密封材料，确保玻璃板之间没有漏风和渗水现象。
步骤5：清理施工现场完成竖明横隐玻璃幕墙的安装后，需要对施工现场进行清理。
清理幕墙表面的灰尘和杂物，确保外观的整洁和美观。
4. 注意事项在竖明横隐玻璃幕墙的施工过程中，需要注意以下事项：•安全注意事项：在施工过程中，需要注意施工人员的安全，佩戴好安全帽、安全绳等防护装备。
•材料保护：在施工过程中，需要注意保护好玻璃板和骨架等材料，避免损坏和污染。
•施工质量：施工过程中应严格按照设计要求进行，确保施工质量符合规范和标准。
•玻璃板的处理：在安装和搬运玻璃板时需要小心操作，避免碰撞和摔落。

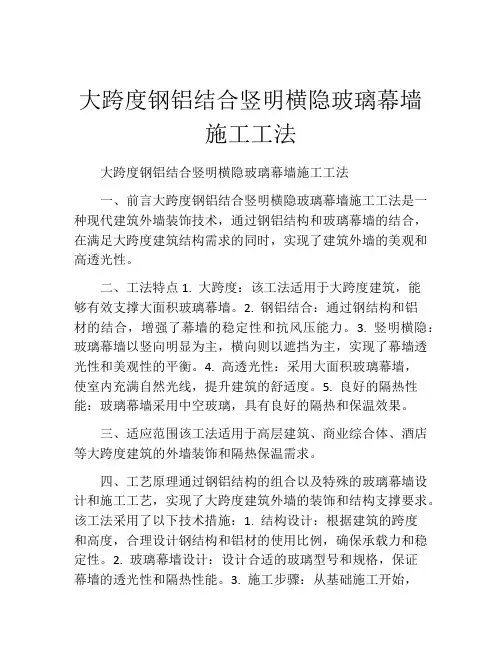

大跨度钢铝结合竖明横隐玻璃幕墙施工工法(2)
大跨度钢铝结合竖明横隐玻璃幕墙施工工法大跨度钢铝结合竖明横隐玻璃幕墙施工工法一、前言大跨度钢铝结合竖明横隐玻璃幕墙施工工法是一种现代建筑外墙装饰技术，通过钢铝结构和玻璃幕墙的结合，在满足大跨度建筑结构需求的同时，实现了建筑外墙的美观和高透光性。
二、工法特点1. 大跨度：该工法适用于大跨度建筑，能够有效支撑大面积玻璃幕墙。
2. 钢铝结合：通过钢结构和铝材的结合，增强了幕墙的稳定性和抗风压能力。
3. 竖明横隐：玻璃幕墙以竖向明显为主，横向则以遮挡为主，实现了幕墙透光性和美观性的平衡。
4. 高透光性：采用大面积玻璃幕墙，使室内充满自然光线，提升建筑的舒适度。
5. 良好的隔热性能：玻璃幕墙采用中空玻璃，具有良好的隔热和保温效果。
三、适应范围该工法适用于高层建筑、商业综合体、酒店等大跨度建筑的外墙装饰和隔热保温需求。
四、工艺原理通过钢铝结构的组合以及特殊的玻璃幕墙设计和施工工艺，实现了大跨度建筑外墙的装饰和结构支撑要求。
该工法采用了以下技术措施：1. 结构设计：根据建筑的跨度和高度，合理设计钢结构和铝材的使用比例，确保承载力和稳定性。
2. 玻璃幕墙设计：设计合适的玻璃型号和规格，保证幕墙的透光性和隔热性能。
3. 施工步骤：从基础施工开始，按照施工进度逐步安装钢铝结构和玻璃幕墙，确保施工质量和进度。
五、施工工艺1. 基础施工：按照设计要求进行地基和地下结构的施工，确保幕墙的稳定性和承载能力。
2. 钢铝结构安装：根据施工图纸和设计要求，将钢铝结构按照顺序安装，确保结构的牢固和稳定。
3. 玻璃幕墙安装：根据设计要求，选用适当的安装方法，逐步将玻璃幕墙安装在钢铝结构上，注意密封处理和连接的牢固性。
4. 后处理和保养：施工完成后，进行必要的检查和保养工作，确保幕墙的外观和使用寿命。
六、劳动组织施工过程中需组织有经验的建筑工人、钢结构工人、铝材安装工人和玻璃幕墙工人进行施工。
同时，需要安排专业的项目经理和施工监督人员进行施工管理。
幕墙的基本形式介绍
幕墙的基本形式介绍1、幕墙主要装饰系统类型介绍：钢架支撑半隐框玻璃幕墙；半隐框玻璃幕墙竖隐横明玻璃幕墙竖明横隐玻璃幕墙开放式石材幕墙玻璃肋点式玻璃幕墙钢结构点式玻璃雨蓬2、幕墙主要装饰系统类型介绍1).幕墙系统一：钢架支撑半隐框玻璃幕墙；构造说明：主支撑结构采用变截面H型钢，并采用铝合金立柱与H型钢连接；。
玻璃面板采用12mm透明钢化玻璃；。
(详见右图)该部位如右图所示：钢架连接部位该系统主要有以下特点：a)钢结构开工艺孔，既能减轻本身重量，又能满足外观要求b)立柱与主体钢结构采用螺栓连接，通过三维调节消除主体结构施工误差的不利影响；c)横梁采用闭口型材，具有较强的抗弯曲及抗扭转能力，能满足大分格幕墙且受力大的需要；2).幕墙系统二：半隐框玻璃幕墙局部效果图如下所示：标准层局部效果图构造说明：主龙骨采用铝合金型材，可视面均采用氟碳喷涂处理，不可视面采用阳极氧化处理。
面板采用8+12A+6mm中空玻璃，外片为8mm厚钢化Low-e 玻璃（LOW-E膜位于第二面），内片为6mm厚钢化玻璃，中间为12mm厚空气层。
整个主楼被突出玻璃面250mm的主线条格开，显得层次感强烈，突出建筑的挺拔，层间节点图如下所示：层间三维节点该系统主要有以下特点：a)立柱与主钢梁采用螺栓连接，通过三维调节消除主体结构施工误差的不利影响；b)铝合金横梁采用闭口型材，具有较强的抗弯曲及抗扭转能力，能满足大分格的需要；c)铝合金横梁与立柱间采用贯通立柱的不锈钢螺栓连接，具有较强的传力能力及抗扭转的能力；且安装方便快捷；d)需要与硅酮结构胶粘结的铝合金型材采用分离式设计，保证硅酮结构胶直接粘结到铝合金阳极氧化表面上；e)铝合金副框按先组框，再填注结构胶的工艺设计，保证副框的精度及整体性；f)玻璃板块的承重铝托条与铝合金副框间采用插接及定位螺钉的结构形式，连接可靠性较高；g)开启扇的窗扇和窗框都采用在工厂先组框的设计形式，保证开启扇的精度及整体性；3).幕墙系统四：竖隐横明玻璃幕墙；构造说明：主龙骨采用铝合金型材，可视面均采用氟碳喷涂处理，不可视面采用阳极氧化处理。
竖明横隐玻璃幕墙施工方案
竖明横隐玻璃幕墙施工方案本工程竖明横隐玻璃幕墙玻璃采用204*65*3断桥铝合金明框立柱(6063-T6)材质骨架:断桥铝合金幕墙型材骨架(6063-T6),铝型材室外粉末喷涂，平均膜厚≥60um:钢材采用Q235B碳素结构钢,表面均采用热浸镀锌防腐处理:铝型材及型钢断面、规格、中距等详见设计图纸: 面层:中透光双银LOW-E+12A+8双钢化中空玻璃；其它:满足现行施工验收规范和设计施工图说明的主要施工工艺技术要求以及招标要求的规定;施工方法如下1、施工流程幕墙施工顺序：测量放线→埋件处理→安装立柱→安装横梁→避雷安装→安装背板→安装防火封修→安装玻璃板块→打胶→清理2、施工方法2.1放线定位：土建结构施工结束后，施工队伍进场后首先进行测量定位，测量出土建结构偏差，为施工做好准备，测量后需确定安装基准线，包括龙骨排布基准及各部分幕墙的水平标高线，为各个不同部位的幕墙确定三个方向的基准。
2.2埋件处理说明：根据我国现行行业标准《玻璃幕墙工程技术规范》JGJ102－2007规定：幕墙构件与混凝土结构通过埋件连接，埋件分为预埋件和后补埋件，预埋件在主体结构混凝土施工时埋入。
后补埋件现场补打安装。
本工程将安排安装人员配合土建预埋设埋件，待整体土建工程完工并在幕墙安装命令下达后，对埋设部位进行全面检查、校正，对不合格或尺寸误差较大的位置予以调整，以保证预埋质量。
2.3连接件安装：对埋件及钢结构进行全面测量后，进行连接件的安装，其工序如下：2.3.1熟悉图纸：了解前段工序的变化更改及设计变更。
2.3.2熟悉施工现场：施工现场的熟悉包括两方面的内容，一、是对已施工工序质量的验收；二、是对照图纸要求对下步工作的安排。
2.3.3寻准埋件及连接安装位置：安装连接件时首先要寻找埋件及连接安装位置，才能很准确地安装连接件。
2.3.4对照竖梁垂线：竖梁的中心线也是连接件的中心线，故在安装时要注意控制连接件的位置，其偏差小于2mm。
竖明横隐玻璃幕墙施工技术及工艺规范
竖明横隐玻璃幕墙施工技术及工艺规范1.1 施工准备（1）材料与构件1）玻璃的选用：按设计要求选用。
2）铝型材的选用：按设计要求选用。
3）其他材料的选用：按设计要求选用。
4）保护措施如下：①材料、构件要求按设计分类、使用地点存放。
玻璃应倾斜角10°～15°；地面应垫上厚度>150㎜的方木；搬运时要两个抬起，不要推拉，以免损坏表面氧化膜或涂层；②安装前要检查铝型材，要求平直、规方，不得有明显的变形、刮痕和污垢；③构件、材料和零附件要施工现场验收，验收时供货方、监理方和业主应在场。
（2）铝型材的辅助加工现场辅助加工为简单的钻孔、装配立柱活动接头的芯套、安装连接附件等，其加工位置、尺寸应与设计图相符。
（3）后备材料不合格的材料应予以更换，幕墙构件在运输、堆放、吊装过程中有可能变形、损坏等，所以，幕墙安装施工时根据具体情况，对易损坏或丢失的构件、配件、玻璃、密封材料、胶垫等，应有一定的更换贮备数量。
（4）样板在正式施工安装前，我方将按真实材料、构配件和工艺，在现场设置1：1的幕墙单元样板。
样板安装位置按本工程招标文件《工程规范和技术说明》执行。
由业主、监理确认，以此作为施工过程中的检查依据，并作为验收的标准。
（5）玻璃安装前的准备1）包装、运输和贮存玻璃安装前，须运至玻璃中储区保存，以备安装时取用。
鉴于玻璃的材质特性，在玻璃的包装、运输和贮存过程中须注意以下几点：①为了某些功能要求，幕墙玻璃都经过特殊的表面处理，包装时应使用无腐蚀作用的包装材料，以防损害面板表面。
②包装箱上应有醒目的“小心轻放”、“向上”等标志。
③包装箱应有足够的牢固程度，应保证产品在运输过程中不会损坏。
④装入箱内的玻璃应保证不会发生互相碰撞。
⑤用专用车将玻璃运输到安装位进行安装，在运输过程中玻璃应用绳子扎牢，防止玻璃跌倒破损。
运输过程中应避免发生碰撞，轻拿轻放，严防野蛮装卸。
⑥应放在玻璃中储区内的专用玻璃存储架上保存，并安排专人管理。
综合楼(石材幕墙、明框玻璃幕墙、竖明横隐玻璃幕墙)施工方案
表B.0.1施工方案报审表工程名称编号：注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
****综合楼幕墙工程施工组织设计编制人：审核人：批准人：编制单位：湖北福泰建筑装饰工程有限公司荆门分公司编制日期：二零一捌年三月三日一、工程概况本工程为****综合楼幕墙工程，位于******处，框架结构，使用年限为50年。
建筑功能为办公和酒店，幕墙总高度标高为***m,地面粗糙度系数为B类，抗震设防烈度为6度。
幕墙设计图纸中±0.000标高同建筑主体结构±0.000标高，幕墙工程结构合理使用年限25年。
本工程为明框玻璃幕墙、竖明横隐玻璃幕墙、石材幕墙。
施工单位：*******监理单位：*******设计单位：*******建设单位：*******二、石材幕墙施工方法石材幕墙施工工艺流程及规范2.1石材幕墙编制依据：1、《建筑装饰装修工程质量验收规范》(GB50210-2001);2、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001);3、《施工现场临时用电安全技术规程》(JGJ46-88);4、《建筑施工高处作业安全技术规范》(JGJ80-91);5、《金属与石材幕墙工程技术规范》(JGJ133-2001);6、装饰装修设计图纸;7、现行工程施工规范、标准。
2.2石材幕墙施工工艺流程定位、测量、放线→清理预埋件→测定预埋件中心线位置→各中心线间距的全面校准并定位→如果没有预埋件或预埋件位置偏移，定位及安装后置锚板→底端基准水平线的测定与校准→顶端基准水平线的测定与校准→拉通线顺直各支持点的垂线→焊接镀锌角码，固定立柱→拉通线校准立柱，测定、安装横梁→安装干挂件用胶固定石材，定位、核准→板缝填塞泡沫棒、缝隙两边粘贴纸胶带→打注耐候密封胶→检查所有打胶是否顺直，是否有气泡→清除所有多余的胶料→检查验收→清洗2.3外墙干挂火烧花岗石板(1)、外墙干挂石材焊接施工工艺流程①、施工准备：施工前将所用的材料、电焊机、电缆、焊条、焊帽准备好，检查电焊机接线柱上的螺母是否拧紧，检查保险丝是否完好，调节机构是否良好，开动电焊机时发觉有异常声音应立即停机检查。
竖明横隐玻璃幕墙施工方案
1. 引言竖明横隐玻璃幕墙是一种现代建筑外墙装饰和保温隔热的常见形式。
本文档旨在提供竖明横隐玻璃幕墙的施工方案，包括施工流程、所需材料和注意事项等信息。
2. 施工流程竖明横隐玻璃幕墙的施工流程一般包括以下几个步骤：2.1 准备工作在施工前，需要对场地进行清理和整理，确保施工区域干净、整洁，并保证施工人员的安全。
2.2 定位与测量根据设计图纸，确定竖明横隐玻璃幕墙的位置和尺寸。
使用专业的测量工具，对施工区域进行准确的测量，确保每一块玻璃的安装位置和尺寸精确无误。
2.3 窗框安装根据设计要求，安装竖明横隐玻璃幕墙的窗框。
窗框的材料一般为铝合金或钢结构，需要确保窗框的牢固性和稳定性。
2.4 玻璃安装将预先加工好的玻璃板按照设计要求安装在窗框上。
在安装过程中，需要使用专业的吊装设备，确保玻璃的安全悬挂在窗框上，并做好防护措施，防止玻璃破裂或损坏。
2.5 密封处理在玻璃安装完成后，对幕墙进行密封处理。
使用密封胶或其他密封材料，对玻璃和窗框之间的缝隙进行填充，以保证幕墙具有良好的密封性和防水性。
2.6 调试与验收在所有的施工工作完成后，对竖明横隐玻璃幕墙进行调试和验收。
检查幕墙的外观质量和安全性能，确保满足设计要求和相关标准，以便投入使用。
3. 所需材料竖明横隐玻璃幕墙的施工所需材料主要包括以下几种：•窗框材料：铝合金或钢结构等；•玻璃板：钢化玻璃、夹层玻璃或单层玻璃等；•吊装设备：吊车、吊篮等；•密封材料：密封胶、密封带等；•施工工具：测量工具、螺丝刀、扳手、气枪等。
4. 注意事项在竖明横隐玻璃幕墙的施工过程中，需要注意以下几个方面：•安全问题：施工人员需要佩戴好安全帽、安全鞋等个人防护装备，并遵守安全操作规程，确保施工过程中的安全；•设备选用：选择合适的吊装设备和工具，确保施工的高效性和质量；•检查要求：在施工过程中，需要定期检查施工质量，确保每一步的施工符合要求，并及时纠正和处理质量问题；•环保节能：在施工材料的选择上，优先选择符合环保要求和节能要求的材料，以降低对环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
池州金汇广场显竖隐横玻璃幕墙设计计算书设计：____________________校对：___________________审核：____________________批准：____________________常州市华隆建筑装饰工程有限公司二OO九年七月四日目录1 计算引用的规范、标准及资料11.1 幕墙设计规范：11.2 建筑设计规范：11.3 铝材规范：11.4 金属板及石材规范：11.5 玻璃规范：11.6 钢材规范：21.7 胶类及密封材料规范：21.8 门窗及五金件规范：21.9 相关物理性能等级测试方法：31.10 《建筑结构静力计算手册》（第二版）31.11 土建图纸：32 基本参数32.1 幕墙所在地区：32.2 地面粗糙度分类等级：32.3 抗震烈度：33 幕墙承受荷载计算33.1 风荷载标准值的计算方法：33.2 计算支撑结构时的风荷载标准值：43.3 计算面板材料时的风荷载标准值：43.4 垂直于幕墙平面的分布水平地震作用标准值：43.5 作用效应组合：44 幕墙立柱计算44.1 立柱型材选材计算：54.2 确定材料的截面参数：54.3 选用立柱型材的截面特性：54.4 立柱的抗弯强度计算：64.5 立柱的挠度计算：64.6 立柱的抗剪计算：65 幕墙横梁计算65.1 横梁型材选材计算：75.2 确定材料的截面参数：75.3 选用横梁型材的截面特性：85.4 幕墙横梁的抗弯强度计算：85.5 横梁的挠度计算：85.6 横梁的抗剪计算：（三角荷载作用下）96 玻璃板块的选用与校核96.1 玻璃板块荷载计算：96.2 玻璃的强度计算： (10)6.3 玻璃最大挠度校核： (10)7 连接件计算 (11)7.1 横梁与角码间连接： (11)7.2 角码与立柱连接： (11)7.3 立柱与主结构连接： (12)8 幕墙埋件计算（土建预埋） (13)8.1 荷载标准值计算： (13)8.2 埋件计算： (13)8.3 锚板总面积校核： (14)8.4 锚筋长度计算： (14)9 幕墙焊缝计算 (14)9.1 受力分析： (14)9.2 焊缝特性参数计算： (14)9.3 焊缝校核计算： (14)10 显竖隐横玻璃幕墙胶类及伸缩缝计算 (14)10.1 抗震设计下结构硅酮密封胶的宽度计算： (15)10.2 结构硅酮密封胶粘接厚度的计算： (15)10.3 结构胶设计总结： (15)10.4 立柱连接伸缩缝计算： (15)10.5 玻璃镶嵌槽紧固螺钉抗拉强度计算： (15)10.6 耐侯胶胶缝计算： (16)11 附录常用材料的力学及其它物理性能 (17)《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2002显竖隐横玻璃幕墙设计计算书1计算引用的规范、标准及资料1.1幕墙设计规范:《点支式玻璃幕墙工程技术规程》《点支式玻璃幕墙支承装置》«吊挂式玻璃幕墙支承装置》《建筑玻璃应用技术规程》《建筑瓷板装饰工程技术规范》《建筑幕墙》《金属与石材幕墙工程技术规范》《小单元建筑幕墙》CECSl 27-2001JG138-2001JG139-2001JGJll 3-2003CECSloI : 98 GB/T21086-2007JGJ133-2001JG/T216-20081.2建筑设计规范:GB/T17740-1999GB14907-2002GB50017-2003JGJ3-2002GB50045-95(2005 年版)GB19155-2003JGJ/T97-95JGJ/T121-99JGJ145-2004GB50010-2002《混凝土用膨胀型、扩孔型建筑锚栓》《建筑表面用有机硅防水剂》《建筑材料放射性核素限量》《建筑防火封堵应用技术规程》《建筑钢结构焊接技术规程》《建筑工程抗震设防分类标准》《建筑工程预应力施工规程》《建筑结构荷载规范》《建筑结构可靠度设计统一标准》《建筑抗震设计规范》《建筑设计防火规范》《建筑物防雷设计规范》《冷弯薄壁型钢结构设计规范》《民用建筑设计通则》CECSl 80 : 2005 GB50009-2001(2006GB50068-2001GB50011-2001 (2008GB50016-2006GB50057-94(2000GB50018-2002GB50352-2005«铝合金结构设计规范》GB50429-2007《玻璃幕墙工程技术规范》JGJlO2-2003《地震震级的规定》《钢结构防火涂料》《钢结构设计规范》《高层建筑混凝土结构技术规程》《高层民用建筑设计防火规范》《高处作业吊蓝》《工程抗震术语标准》《工程网络计划技术规程》《混凝土结构后锚固技术规程》《混凝土结构设计规范》JG160-2004JC/T902-2002GB6566-2001CECSl 54 : 2003JGJ81-2002GB50223-2008年版、局部修订）年版）年版）《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-20021.3铝材规范:《变形铝及铝合金化学成份》 〈〈建筑用隔热铝合金型材-穿条式》〈〈建筑用铝型材、铝板氟碳涂层》 《铝合金建筑型材第 《铝合金建筑型材第 《铝合金建筑型材第 《铝合金建筑型材第 《铝合金建筑型材第 《铝合金建筑型材第 6部分隔热型材》《铝及铝合金彩色涂层板、带材》GB/T3190-2008 JG/T175-2005 JG/T133-2000 GB5237.1-2008着色型材》 GB5237.2-2008 GB5237.3-2008 GB5237.4-2008 GB5237.5-2008 GB5237.6-2004 YS/T431-2000GB/T3880.1 〜3-2006 YS/T437-2000YS/T459-20031.4金属板及石材规范:《干挂饰面石材及其金属挂件》《建筑装饰用微晶玻璃》《建筑幕墙用瓷板》《建筑装饰用搪瓷钢板》《微晶玻璃陶瓷复合砖》《超薄天然石材复合板》《铝幕墙板、板基》《铝幕墙板、氟碳喷漆铝单板》《建筑幕墙用铝塑复合板》 《铝塑复合板用铝带》《天然板石》《天然大理石荒料》《天然大理石建筑板材》《天然花岗石荒料》《天然花岗石建筑板材》《天然石材统一编号》《天然饰面石材术语》1.5玻璃规范:《镀膜玻璃 第1部分：阳光控制镀膜玻璃》 GB/T18915.1-2002 《镀膜玻璃 第2部分：低辐射镀膜玻璃》 GB/T18915.2-2002《防弹玻璃》 GB17840-1999 《浮法玻璃》 GB11614-1999 《夹层玻璃》GB/T9962-1999《建筑用安全玻璃 第2部分：钢化玻璃》GB15763.2-2005《建筑用安全玻璃 防火玻璃》 GB15763.1-2001 《幕墙用钢化玻璃与半钢化玻璃》 GB17841-2008《普通平板玻璃》 GB4871-1995 《热弯玻璃》 JC/T915-2003《压花玻璃》 JC/T511-2002《中空玻璃》GB/T11944-20021部分基材》 2部分阳极氧化、3部分电泳涂漆型材》 4部分粉末喷涂型材》 5部分氟碳漆喷涂型材》《一般工业用铝及铝合金板、带材》《铝型材截面几何参数算法及计算机程序要求》《有色电泳涂漆铝合金建筑型材》JC830.1 、2-2005JC/T872-2000JG/T217-2007JG/T234-2008 JC/T994-2006 JC/T1049-2007 YS/T429.1-2000 YS/T429.2-2000 GB/T17748-2008 YS/T432-2000 GB/T18600-2001 JC/T202-2001 GB/T19766-2005 JC/T204-2001 GB/T18601-2001 GB/T17670-2008 GB/T13890-2008《着色玻璃》GB/T18701-20021.6钢材规范:JG/T178-2005GB/T1220-2007GB/T4226-1984 GB/T3280-2007 GB/T4237-2007GB/T4240-93JG/T200-2007 GB/T3090-2000GB19154-2003GB/T12754-2006 GB/T5118-1995GB/T1591-2008JG/T201-2007GB/T4171-2008 YB/T096 —1997 GB/T3077-19991.7胶类及密封材料规范:JC484-2006 JC/T882-2001 JC/T884-2001 JC/T942-2004 JC887-2001GB/T5574-1994JC/T881-2001 JC485-2007 GB/T13477.1〜20-2002JC/T885-2001GB16776-2005GB/T19686-2005 JG/T174-2005 JC/T973-2005 JC/T482-2003 JC/T483-2006GB/T11835-2007《硫化橡胶或热塑性橡胶撕裂强度的测定》 GB/T529-1999 《石材用建筑密圭寸胶》 JC/T883-2001 《橡胶袖珍硬度计压入硬度试验方法》 GB/T531-1999《建筑结构用冷弯矩形钢管》 《不锈钢棒》《不锈钢冷加工钢棒》 《不锈钢冷轧钢板及钢带》 《不锈钢热轧钢板及钢带》 《不锈钢丝》《建筑用不锈钢绞线》 《不锈钢小直径无缝钢管》 《擦窗机》《彩色涂层钢板和钢带》 《低合金钢焊条》 《低合金高强度结构钢》 《建筑幕墙用钢索压管接头》 《耐候结构钢》《高碳珞不锈钢丝》《合金结构钢》《金属覆盖层钢铁制品热镀锌层技术要求》 GB/T13912-2002《冷拔异形钢管》 GB/T3094-2000 《碳钢焊条》 GB/T5117-1999 《碳素结构钢》 GB/T700-2006《碳素结构钢和低合金结构钢热轧薄钢板及钢带》 GB/T912-2008 《碳素结构钢和低合金结构钢热轧厚钢板及钢带》 GB/T3274-2007《优质碳素结构钢》GB/T699-1999《预应力筋用锚具、夹具和连接器》 GB/T14370-2000《丙烯酸酯建筑密封膏》 《幕墙玻璃接缝用密封胶》 《彩色涂层钢板用建筑密封胶》«T 基橡胶防水密封胶粘带》《干挂石材幕墙用环氧胶粘剂》 《工业用橡胶板》 《混凝土建筑接缝用密封胶》 《建筑窗用弹性密封剂》 《建筑密封材料试验方法》 《建筑用防霉密封胶》 《建筑用硅酮结构密封胶》 《建筑用岩棉、矿渣棉绝热制品》 《建筑用硬质塑料隔热条》 《建筑装饰用天然石材防护剂》 《聚氨酯建筑密封胶》 《聚硫建筑密圭寸胶》《绝热用岩棉、矿棉及其制品》《修补用天然橡胶胶粘剂》《中空玻璃用弹性密封胶》 《中空玻璃用丁基热熔密封胶》1.8门窗及五金件规范:《封闭型沉头抽芯钏钉》 《封闭型平圆头抽芯钏钉》 《紧固件螺栓和螺钉》《紧固件机械性能不锈钢螺栓、螺钉、 《紧固件机械性能抽芯钏钉》《紧固件机械性能螺母、粗牙螺纹》 《紧固件机械性能螺母、细牙螺纹》 《紧固件机械性能螺栓、螺钉和螺柱》 《紧固件机械性能自攻螺钉》 螺柱》 GB/T3098.6-2000GB/T3098.19-2004 GB/T3098.2-2000 GB/T3098.4-2000 GB/T3098.1-2000GB/T3098.5-2000GB/T8478-2008《十字槽盘头螺钉》 《地弹簧》 《铝合金门插锁》 GB/T818-2000 QB/T2697-2005 QB/T3885-1999《平开铝合金窗把手》 《铝合金撑挡》 《铝合金窗不锈钢滑撑》 《铝合金门窗拉手》《铝合金窗锁》《铝合金门锁》《推拉铝合金门用滑轮》《闭合器》《外装门锁》《弹子插芯门锁》《叶片门锁》《球型门锁》《铜合金铸件》《锌合压铸件》《铝合金压铸件》QB/T3886-1999 QB/T3887-1999 QB/T3888-1999QB/T3889-1999 QB/T3900-1999 QB/T3901-1999 QB/T3902-1999 QB/T3893-1999 QB/T2473-2000 GB/T2474-2000 QB/T2475-2000 QB/T2476-2000 GB/T13819-1992 GB/T13821-1992 GB/T15114-1994《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件 《建筑门窗五金件插销》传动机构用执手》旋压执手》合页（較链）》 传动锁闭器》 滑撑》滑轮》 多点锁闭器》 撑挡》 通用要求》 单点锁闭器》JG214-2007JG124-2007 JG213-2007 JG125-2007 JG126-2007 JG127-2007 JG129-2007JG215-2007JG128-2007JG212-2007JG130-2007《紧固件公差螺栓、螺钉、螺柱和螺母》 GB/T3103.1-2002 《紧固件机械性能不锈钢螺母》 GB/T3098.15-2000 《紧固件术语盲钏钉》 GB/T3099-2004 《螺纹紧固件应力截面积和承载面积》 GB/T16823.1-1997 《铸件尺寸公差与机械加工余量》QB/T6414-1999HG/T3318-2002 JC/T486-2001 JC/T914-2003GB/T12616-2004 GB/T12615-2004 GB/T5277-1985 《铝合金门窗》《建筑门窗内平开下悬五金系统》 JGI68-2004《钢塑共挤门窗》 JG207-2007 《电动采光排烟窗》JGI89-20061.9相关物理性能等级测试方法:《玻璃幕墙工程质量检验标准》 《玻璃幕墙光学性能》《采暖居住建筑节能检验标准》 《彩色涂层钢板和钢带试验方法》 《钢结构工程施工质量验收规范》 《混凝土结构工程施工质量验收规范》《建筑防水材料老化试验方法》1.10《建筑结构静力计算手册》(第二版) 1.11 土建图纸:2基本参数 2.1幕墙所在地区：池州地区；2.2地面粗糙度分类等级：幕墙属于外围护构件，按《建筑结构荷载规范》(GB50009-2001)A 类：指近海海面和海岛、海岸、湖岸及沙漠地区；B 类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；C 类：指有密集建筑群的城市市区；D 类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按 B 类地形考虑。
