4J29铁镍钴精密合金
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

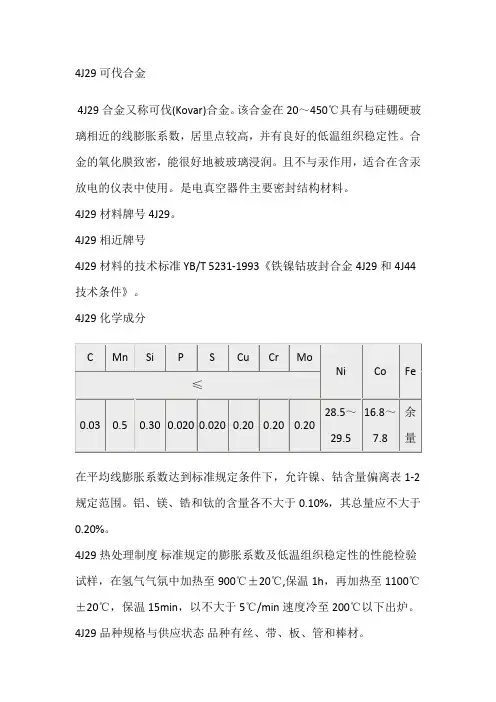

4J29铁镍钴精密合金
膨胀合金是在一定温度范围内具有特殊的线 膨胀系数（线膨胀系数极小或一定），广
泛应用于航空电器和仪表、电真空工业及
其他电子器件中。
4J29铁镍钴 精密合金
牌号: 铁镍钴合金4J29|KOVAR|ASTM F15|K94610|Nilo K 执行标准: YB/T 5231-2005 用途:
655～795 725～860 >860
4J29带材的抗拉强度
状态代号 R 1/4I 1/2I 状态 软态 1/4硬态 1/2硬态 抗拉强度，N/mm2 <570 520～630 590～700
3/4I
I
3/4硬态
硬态
600～770
Biblioteka Baidu>700
4J29合金的平均线膨胀系数
平均线膨胀系数a,10-6/ ℃
用于制作与硬玻璃匹配封接的铁镍钴合金带材,棒材,板材,管材。
适用于发射管、振荡管、引燃管、晶体管以及管封插头、继电器外壳等电真空 器件。
在20℃-450℃温度范围内具有一定的线膨胀系数，能与硬玻璃进行匹配牢固封接。
4J29化学成分
4J29的化学成分%
C P S Mn Si Cu Cr Mo Ni Co Fe
合金牌号
试样热处理制度
20-300 ℃ 20-400 ℃ 20-450 ℃
4J29
在氢气气氛中加热至 900±20 ℃,保温lh,再加热 ---至1100±20 ℃，保温 15min,以不大于5 ℃/ min 速度冷至200 ℃以下出炉
4.6～5.2
5.1～5.5*
4J29合金的典型膨胀系数
平均线膨胀系数a,10-6/ ℃ 合金 牌号 20～ 20～ 20～ 200 ℃ 300 ℃ 400 ℃ 5.9 5.3 5.1 20～ 20～ 20～ 20～ 20～ 450 ℃ 500 ℃ 600 ℃ 700 ℃ 800 ℃ 5.3 6.2 7.8 9.2 10.2
4J29
不大于 0.03 0.020 0.020 0.5 0.30 0.20 0.20 0.20 28.5 16.8 余量 ～29.5 ～17.8
4J29丝材的抗拉强度
状态代号 R 状态 软态 抗拉强度，N/mm2 <585
1/4I
1/2I 3/4I I
1/4硬态
1/2硬态 3/4硬态 硬态
585～725
膨胀合金是在一定温度范围内具有特殊的线 膨胀系数（线膨胀系数极小或一定），广
泛应用于航空电器和仪表、电真空工业及
其他电子器件中。
4J29铁镍钴 精密合金
牌号: 铁镍钴合金4J29|KOVAR|ASTM F15|K94610|Nilo K 执行标准: YB/T 5231-2005 用途:
655～795 725～860 >860
4J29带材的抗拉强度
状态代号 R 1/4I 1/2I 状态 软态 1/4硬态 1/2硬态 抗拉强度，N/mm2 <570 520～630 590～700
3/4I
I
3/4硬态
硬态
600～770
Biblioteka Baidu>700
4J29合金的平均线膨胀系数
平均线膨胀系数a,10-6/ ℃
用于制作与硬玻璃匹配封接的铁镍钴合金带材,棒材,板材,管材。
适用于发射管、振荡管、引燃管、晶体管以及管封插头、继电器外壳等电真空 器件。
在20℃-450℃温度范围内具有一定的线膨胀系数，能与硬玻璃进行匹配牢固封接。
4J29化学成分
4J29的化学成分%
C P S Mn Si Cu Cr Mo Ni Co Fe
合金牌号
试样热处理制度
20-300 ℃ 20-400 ℃ 20-450 ℃
4J29
在氢气气氛中加热至 900±20 ℃,保温lh,再加热 ---至1100±20 ℃，保温 15min,以不大于5 ℃/ min 速度冷至200 ℃以下出炉
4.6～5.2
5.1～5.5*
4J29合金的典型膨胀系数
平均线膨胀系数a,10-6/ ℃ 合金 牌号 20～ 20～ 20～ 200 ℃ 300 ℃ 400 ℃ 5.9 5.3 5.1 20～ 20～ 20～ 20～ 20～ 450 ℃ 500 ℃ 600 ℃ 700 ℃ 800 ℃ 5.3 6.2 7.8 9.2 10.2
4J29
不大于 0.03 0.020 0.020 0.5 0.30 0.20 0.20 0.20 28.5 16.8 余量 ～29.5 ～17.8
4J29丝材的抗拉强度
状态代号 R 状态 软态 抗拉强度，N/mm2 <585
1/4I
1/2I 3/4I I
1/4硬态
1/2硬态 3/4硬态 硬态
585～725
