能源计量网络图范例电力计量网络图
能源计量网络图绘制说明.
能源计量网络图绘制说明能源计量网络图即进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备网络图，直观地概括企业能源计量器具配备和计量检测系统的全貌。
是企业各种能源流动和计量过程的图形表示，也是企业能源统计数据来源过程的表示。
通过能源计量网络图对各用能单元的用能计量分析，可以摸清企业节能潜力，明确节能技改方向，是企业进行能源管理的重要手段。
一、按照GB 17167《用能单位能源计量器具配备和管理通则》要求，能源计量网络图要按进出用能单位、进出主要次级用能单位和主要用能设备能源计量器具配备绘制。
主要次级用能单位能源消耗量（或功率）限定值主要用能设备能源消耗量（或功率）限定值二、能源计量网络图按企业使用能源品种绘制，用方框图加计量检测点，详细绘出企业各种能源流动和计量过程。
三、已配备合格的计量检测点用：表示；待配备计量检测点用：表示。
计量检测点名称符号圆框内，字母A —计量器具类别，用英文的字头表示；B —计量器具序号。
四、计量器具类别用英文的字头表示方法：五、企业某种能源流动和计量过程较简单，可在一张图中绘制出进出用能单位、进出主要次级用能单位和主要用能设备能源计量网络图。
对较复杂的能源流动和计量过程，要分张绘制，但要与上级网络图有衔接，衔接口处应将上级计量检测点所在位置标出后，在按能源流动和计量过程绘制。
如图二。
六、计量网络图标题栏中，能源计量器具配备率：R p ＝lsN N ×100%R p ——能源计量器具配备率，%N s ——能源计量器具实际的安装配备数量； N l ——能源计量器具应需要量。
在计量网络图计量检测点中，应可以明确得出。
能源计量网络图画法
能源计量网络图范例2
水计量网络图
附件二：
计量器具台账
序号
计量器具名称
器具种类
企业内部编号
型号
标准要求准确度等级
准确度等级
测量范围
出厂编号
生产厂家
安装地点
检定周期状态测Fra bibliotek介质备注
1
2
3
4
５
填表说明:按照流程图的方向从一级计量器具开始，一直建立到三级。计算一、二、三级能源计量器具配备率。
申报单位:
序
号
单位名称（分厂)
计量器具名称
管径
精度等级
测量介质
能源计量器具级别
用能单元
数量
价值
合计
填报：审核:批准：
说明:新增计量器具应在流程图中标明,需要改造完善的说明原因。
ﻬ附件三:能源计量器具配备率汇总表
填报单位：
序号
能源计量类别
Ⅰ级
Ⅱ级
Ⅲ级
综合
实际安装数量
现安装数量
实际配备率
不完善数量
实际安装数量
现安装数量
实际配备率
不完善数量
实际安装数量
现安装数量
实际配备率
不完善数量
实际配备率
不完善数量
台
台
%
台
台
台
%
台
台
台
％
台
%
台
１
2
3
4
5
填报:审核：批准：
附件四：不完善能源计量器具申报表
电计量网络图
控股公司电计量网络图D S S D 188×21000总变热电总供电35000KW ·h/a王木供电热电自用石化公司院100万吨/a 焦化1#型号:DSSD331编号: 200710130104453#型号:DSSD331编号: 200306453A04414#型号:DSSD331编号: 200306453A0262 4#型号: ELSTE编号: 200502006496100万吨/a 焦化2#型号:DSSD331编号: 20071013010446鑫海粮油2#型号:DSSD331编号: 200306453A0271鑫海粮油1#型号:DSSD331编号: 200306453A0288黄海林纸2#型号: DSSD331编号: 200306453A04291#型号: ELSTE编号: 200502006507 1#型号:DSSD331 编号: 200306453A0433 新材料公司1#型号:DSSD331 编号: 200306453A0495 1#型号: ELSTE编号: 200502006526 2#型号: DSSD331编号: 200306453A0589水厂2#型号:DSSD331编号: 200306453A0342水厂1#型号:DSSD331编号: 200306453A0121农化精喹2#型号:DSSD331编号: 200502006846农化精喹1#型号:DSSD331编号: 200306453A0194剂型院 型号:DSSD331编号: 200306453A0012 盛源化工型号:DSSD331盛博玻璃厂型号:DSSD331派尼化工型号:DSSD331科辉工贸型号:DSSD331星辉金属公司型号:DSSD331金德源化工型号:DSSD331农化1#×1200 型号: DS862-2 农化2#×1200型号: DS862-2 检测中心×60 型号: DS862-2 污水×80 型号: DS862-2 2#水井×20 型号: DS862-2颗粒厂×600 型号: DS862-2机加工部×60 型号: DS862-2 橡胶厂×40 型号: DS862-2 消防队×30 型号: DS862-2 甲维盐×50 型号: DS862-240万吨/a 加氢焦化1# 型号: 编号: 40万吨/a 加氢焦化2# 型号: 编号:65万吨/a 催裂化1# 型号: 编号:65万吨/a 催裂化2# 型号: 编号:20万吨/a 催裂化1# 型号: 编号: 20万吨/a 催裂化2# 型号: 编号:80万吨/a 常减压1# 型号: 编号:80万吨/a 常减压2# 型号: 编号:10万吨/a 聚丙烯1# 型号: 编号:10万吨/a 聚丙烯2# 型号: 编号:原油罐区1# 型号: 编号:原油罐区2# 型号: 编号:10万吨/a 气分1# 型号: 编号:10万吨/a 气分2# 型号: 编号: 油品东区1# 型号: 编号:油品东区2# 型号: 编号:仁和生物 型号: 编号:生态办公楼 型号: 编号:。

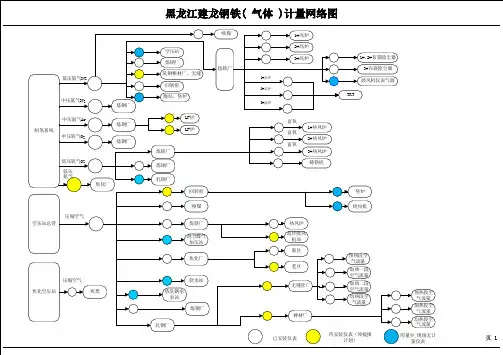

能源网络图
喷煤 1#高炉 2#高炉 空压站 炼钢厂 低压氮气N2 轧钢棒材厂、无缝 回转窑 中压氮气N2 烧结、竖炉 炼钢厂 LF炉 炼钢厂 制氧系统 中压氧气O2 炼钢厂 炼铁厂 低压氧气O2 低压 氮气 焦化厂 回转窑 喷煤 压缩空气 空压站总管 炼铁厂 混合煤气 加压站 焦化厂 老区 压缩空气 焦化空压站 炭黑 炼轧钢水 泵站 炼钢厂 棒材厂 轧钢厂 已安装仪表 待安装仪表（须提报 计划） 软水站 无缝管厂 热风炉 高炉鼓风 机站 新区 预热段空 气流量 加热一段 空气流量 加热二段 空气流量 均热段空 气流量 竖炉 烧结机 炼钢厂 轧钢厂 LF炉
3#高炉
3#高炉 炼铁厂
1#高炉 2#高炉
Hale Waihona Puke 1#.2#布袋除尘器 3#布袋除尘器 鼓风机仪表气源 TRT
中压氩气Ar
富氧 1#热风炉 富氧 2#热风炉 富氧 3#热风炉 铸铁机
预热段空 气流量 加热段空 气流量 均热段空 气流量 用量少,现场无计 量仪表
页 1
能源计量网络图画法
填报单位：
序号
能源计量类别
Ⅰ级
Ⅱ级
Ⅲ级
综合
实际安装数量
现安装数量
实际配备率
不完善数量
实际安装数量
现安装数量
实际配备率
不完善数量
实际安装数量
现安装数量
实际配备率
不完善数量
实际配备率
不完善数量
台
台
％
台
台
台
％
台
台
台
％
台
％
台
1
2
3
4
5
填报：审核:批准：
附件四：不完善能源计量器具申报表
能源计量网络图画法范例
能源计量网络图范例2
水计量网络图
附件二:
计量器具台账
序号
计量器具名称
器具种类
企业内部编号
型号
标准要求准确度等级
准确度等级
测量范围
出厂编号
生产厂家
安装地点
检定周期
状态
测量介质
备注
1
2
3
４
５
填表说明:按照流程图得方向从一级计量器具开始，一直建立到三级。计算一、二、三级能源计量器具配备率。
(分厂）
计量器具名称
管径
精度等级
测量介质
能源计量器具级别
用能单元
数量
价值
合计
填报:审核：批准：
说明:新增计量器具应在流程图中标明，需要改造完善得说明原因。
8 能源计量器具配备及计量采集点网络图OK
8 配备及计量采集点网络图的编制
能源计量器具配备及计量采集点网络图（参见审查规范附录B中，图B.2）。
图B.2 能源计量器具配备及计量采集点网络图
编制：审核：批准：日期：
图B.2 能源计量器具配备及计量采集点网络图
编制：审核：批准：日期：
【说明】
能源计量器具配备及计量采集点网络图就是用网络图的形式将能源计量器具配备的各节点和各能源计量采集点，系统地反映出来，让人一目了然。
因此，编制能源计量器具配备及计量采集点网络图要以能源流向图（可参见审查规范附录B中，图B.1）和生产工艺流程为依据，按能源管理的节点配备能源计量器具和设置计量采集点。
在《审查规范》中，对能源计量器具配备及计量采集点网络图的格式并没要求，但为了清楚地反映能源计量器具配备和计量采集点，编制时要正确把握以下几点：
a）以能源种类为对象制图，表明能源分类计量情况；
b）能表明能源分级计量情况；
c）能表明能源流向及各计量点；
d）能表明各计量点配备的计量器具及准确度等级等情况。
