铁路信号电源屏
铁路信号智能电源屏课件5
多级防护原则
多级防护的原则是基于防雷区的划分原则而定的 从0级保护区到最内层保护区，必须实行分级保护。 对于电源系统，可将其分为1～IV级保护，从而将 过电压降到设备能承受的水平。
定义防雷区（ lpz ）（摘自的IEC 62305-4 ）
区域 LPZ 0A LPZ 0B LPZ 1
LPZ 2
描述
雷电对设备产生危害的根源是雷电电磁脉冲。 雷电电磁脉冲包括两个方面，雷电流和雷电电磁场。雷电流是产生直 击雷过电压的根源，而雷电电磁场则是产生感应雷过电压的根源。对 设备而言，雷电过电压的来源主要有以下几种：
1、感应过电压： 感应过电压是指雷击建筑物或其近区时，瞬态空
间电磁场造成设备的损坏。感应过电压包括电磁感应 和静电感应两个分量。静电感应过电压是由电容性耦 合产生的。而电磁感应过电压则是由电感性耦合产生 的。对于建筑物内的各种金属环路或电子设备而言， 电磁感应分量大于静电感应分量
瞬时过电压的分类
分类
产生原因
雷击
直接雷 感应雷
雷击直接电殛电源或信号线
静电感应 电磁感应
相线与地短路引起的过电压
浪 涌 电 线路浪涌 压
故障浪涌
一相开路引起的过电压
其它原因 无负载时开关
切断电流
系统开关过电压
容性或感性负载开关
整流 其它原因
电磁感应
EMI/RFI*
使用电吹风，无绳电话等
静电感应
人体静电，摩擦静电等
设备保护的作用主要是指经过适当的保护后，设 备免于受到雷击的损坏。
系统防护的原则
3、设备的防雷包括外部防雷和内部防雷两个部分，它们是 一个有机的整体。
外部防雷主要是指防直击雷，它是由接闪器、引下线和 接地装置组成。

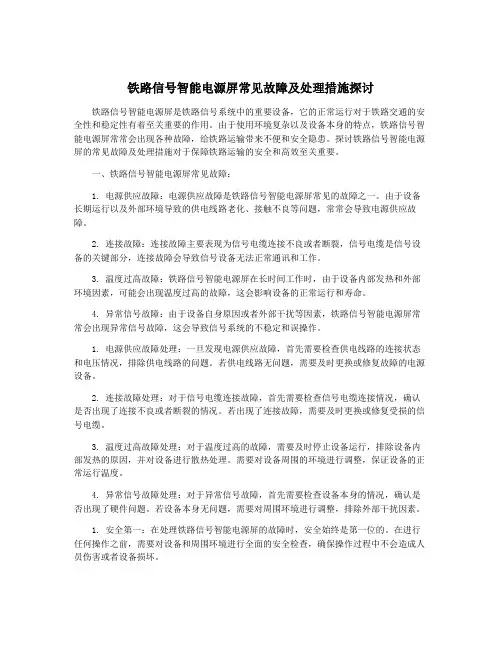

铁路信号智能电源屏常见故障及处理措施探讨
铁路信号智能电源屏常见故障及处理措施探讨铁路信号智能电源屏是铁路信号系统中的重要设备，它的正常运行对于铁路交通的安全性和稳定性有着至关重要的作用。
由于使用环境复杂以及设备本身的特点，铁路信号智能电源屏常常会出现各种故障，给铁路运输带来不便和安全隐患。
探讨铁路信号智能电源屏的常见故障及处理措施对于保障铁路运输的安全和高效至关重要。
一、铁路信号智能电源屏常见故障：1. 电源供应故障：电源供应故障是铁路信号智能电源屏常见的故障之一。
由于设备长期运行以及外部环境导致的供电线路老化、接触不良等问题，常常会导致电源供应故障。
2. 连接故障：连接故障主要表现为信号电缆连接不良或者断裂，信号电缆是信号设备的关键部分，连接故障会导致信号设备无法正常通讯和工作。
3. 温度过高故障：铁路信号智能电源屏在长时间工作时，由于设备内部发热和外部环境因素，可能会出现温度过高的故障，这会影响设备的正常运行和寿命。
4. 异常信号故障：由于设备自身原因或者外部干扰等因素，铁路信号智能电源屏常常会出现异常信号故障，这会导致信号系统的不稳定和误操作。
1. 电源供应故障处理：一旦发现电源供应故障，首先需要检查供电线路的连接状态和电压情况，排除供电线路的问题。
若供电线路无问题，需要及时更换或修复故障的电源设备。
2. 连接故障处理：对于信号电缆连接故障，首先需要检查信号电缆连接情况，确认是否出现了连接不良或者断裂的情况。
若出现了连接故障，需要及时更换或修复受损的信号电缆。
3. 温度过高故障处理：对于温度过高的故障，需要及时停止设备运行，排除设备内部发热的原因，并对设备进行散热处理。
需要对设备周围的环境进行调整，保证设备的正常运行温度。
4. 异常信号故障处理：对于异常信号故障，首先需要检查设备本身的情况，确认是否出现了硬件问题。
若设备本身无问题，需要对周围环境进行调整，排除外部干扰因素。
1. 安全第一：在处理铁路信号智能电源屏的故障时，安全始终是第一位的。
铁路信号电源屏维护—计算机联锁电源屏认知
PSW-20-4B
PWZ1 (直流屏2面)
●三相调压电源屏采用三相 感应调压器作为交流稳压设 备，各种型号的三相调压电 源屏组成和电路原理相同， 只是所用感应调压器容量不 同。
●30 kV·A调压电源屏是为电 气集中设计的三相交流调压 电源屏，可输入两路三相 380 V／220 V的电源，其中 一路供电，另一路备用，两 路电源的主、备用状态，可 自动、手动互相转换。对输 入电源可进行自动、手动调 整，获得稳定的电源。
1.两路电源转换电路
小结
2.稳压电路
3.输出电源屏故障报警及人工倒屏电路
思考题：采用感应调压器的计算机联锁电源屏和采用 自动补偿式交流稳压器的计算机联锁电源屏有什么异同？
采用感应调压器的计算机联锁电源屏
计算机联锁电源屏
采用感应调压器的计算机 联锁电源屏
计算机联锁电源屏的 电路结构
• 计算机联锁电源屏是专门为计 算机联锁设计的供电装置。
如果先选用Ⅱ路电源供电，则先闭合2DK，使 2JQ吸起，由Ⅱ路电源供电；然后再闭合1DK，使Ⅰ 路电源处于备用状态。此时，若需改为Ⅰ路电源供 电，只要按下2TA即可。
为保证电源断相时可靠转换，设有中性点位移 电路。
稳压电路
a．调整系统
•调整系统即三相感应调压器TY， 它按照驱动系统的驱动，进行升压 或降压，完成稳压的任务。
●本屏输出的两路经稳压的 380V/220 V电源，分别向A交流电 源屏/A直流电源屏（主用）和B交 流电源屏/B直流电源屏（备用）供 电。
两路电源转换电路
三相 30 kV· A 调压电源屏
电路
交流稳压电路
两路电源转换电路
如选Ⅰ路电源供电，先闭合开关1DK，交流接
触器1JQ(3TF47型)吸合，其3组常开触头L1-T1、 L2 -T2、L3 -T3接通，由Ⅰ路电源供电，此时1LD点 亮，表示Ⅰ路电源在供电。这时应闭合2DK，使Ⅱ 路电源处于备用状态。如需改为Ⅱ路电源供电，只 要按下Ⅰ路电源的停止按钮1TA，1JQ释放，其L1T1、L2 -T2、L3 -T3断开，指示灯1LD灭，表示Ⅰ 路电源停止供电。同时1JQ的常闭触头21-22接通， 使接触器2JQ吸起，其常开触头L1-T1、L2 -T2、 L3 -T3接通，指示灯2LD亮，表示Ⅱ路电源供电。
铁路信号智能电源屏课件
04
铁路信号智能电源屏的 维护与保养
日常维护
01
02
03
每日检查
检查电源屏的外观是否完 好，无破损、变形，表面 清洁无灰尘、油污等。
运行状态监测
观察电源屏的工作指示灯 是否正常亮起，检查各路 输出电压是否稳定在正常 范围内。
异常情况处理
如发现电源屏出现异常声 音、气味或指示灯异常， 应立即停机检查，排除故 障。
控制单元的组成
包括微控制器、传感器、执行器等，用于监测电源状态、控制电源输出、实现故 障诊断和报警等功能。
03
铁路信号智能电源屏的 应用场景与优势
应用场景
城市轨道交通
为列车控制系统、信号 设备等提供稳定可靠的
电源。
高速铁路
为列车控制系统、安全 保障系统等关键设备提
供不间断电源。
铁路货运
铁路车站
为货运列车控制系统、 安全监测系统等提供稳
定的电源。
为车站信号设备、通信 设备等提供可靠的电源。
优势分析
01
02
03
04
高可靠性
采用智能控制和冗余设计，确 保电源的稳定性和可靠性。
节能环保
采用高效节能技术和绿色环保 材料，降低能耗和减少对环境
的影响。
智能化管理
通过智能监控和远程管理，实 现电源的实时监测和控制。
维护方便
采用模块化设计，方便快速更 换故障模块，降低维护成本。
案例三：某城市轨道交通的电源屏解决方案
总结词：节能环保
详细描述：某城市轨道交通为了响应国家节能减排的号召，采用了智能电源屏作为信号设备的供电解决方案。智能电源屏具 备节能环保的特点，能够有效地降低能源消耗和减少对环境的影响，为城市轨道交通的可持续发展做出了贡献。

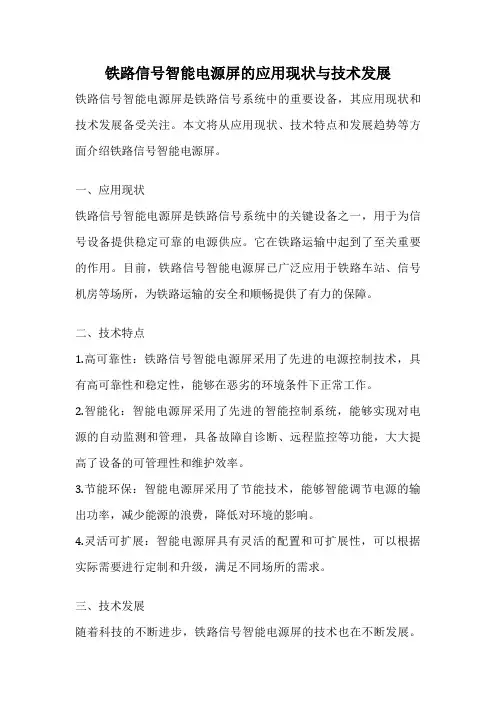

铁路信号智能电源屏的应用现状与技术发展
铁路信号智能电源屏的应用现状与技术发展铁路信号智能电源屏是铁路信号系统中的重要设备，其应用现状和技术发展备受关注。
本文将从应用现状、技术特点和发展趋势等方面介绍铁路信号智能电源屏。
一、应用现状铁路信号智能电源屏是铁路信号系统中的关键设备之一，用于为信号设备提供稳定可靠的电源供应。
它在铁路运输中起到了至关重要的作用。
目前，铁路信号智能电源屏已广泛应用于铁路车站、信号机房等场所，为铁路运输的安全和顺畅提供了有力的保障。
二、技术特点1.高可靠性：铁路信号智能电源屏采用了先进的电源控制技术，具有高可靠性和稳定性，能够在恶劣的环境条件下正常工作。
2.智能化：智能电源屏采用了先进的智能控制系统，能够实现对电源的自动监测和管理，具备故障自诊断、远程监控等功能，大大提高了设备的可管理性和维护效率。
3.节能环保：智能电源屏采用了节能技术，能够智能调节电源的输出功率，减少能源的浪费，降低对环境的影响。
4.灵活可扩展：智能电源屏具有灵活的配置和可扩展性，可以根据实际需要进行定制和升级，满足不同场所的需求。
三、技术发展随着科技的不断进步，铁路信号智能电源屏的技术也在不断发展。
未来，铁路信号智能电源屏有以下几个发展趋势：1.更高的安全性：随着铁路运输的快速发展，对信号设备的安全性要求也越来越高。
未来的智能电源屏将采用更加安全可靠的技术，提高设备的防护等级，保障信号设备的安全运行。
2.更智能的管理：未来的智能电源屏将进一步提升智能化水平，实现更加精细化的管理。
通过引入人工智能等先进技术，实现设备的自动化、智能化运维，提高设备的可管理性和维护效率。
3.更高的节能环保：节能环保是未来智能电源屏发展的重要方向。
未来的智能电源屏将采用更高效的节能技术，降低能源的消耗，减少对环境的影响。
4.更广泛的应用场景：随着铁路运输的发展，智能电源屏的应用场景也将进一步扩大。
未来的智能电源屏将不仅应用于铁路车站和信号机房，还将应用于轨道交通、城市地铁等领域，为城市交通的安全和顺畅提供保障。
铁路信号智能电源屏维护—智能电源屏日常维护及故障处理
转为红色。
D级防雷指示灯：三相电输入系统两个D级防雷6个指示灯全亮为
正常，有不亮的就表示已损坏，需要更换。
输入防雷指示灯：所有的输出防雷指示灯全部都亮，不亮的代表
已损坏，需要更换。
二、日常维护—机房环境
✓温度：-5℃～50 ℃； ✓湿度：相对湿度<90%； ✓粉尘：无明显积尘； ✓照明：可以满足机箱内维护； ✓通风：有良好通风，定期开启门窗通风； ✓消防器材：符合布置和有效期要求； ✓密闭性：门窗防风良好；屋顶无渗漏、窗
按此步骤操作。
一\二路切换测试：每半年 进行一次人工倒切一\二路 供电实验。（1QF1/1QF2 ）
电池放电：在对UPS、电池架及稳 压柜的维修规程中要求每半年对电 池进行放电测试，保证放电30分 钟，设备正常工作，并检查UPS运 行模式转换。（两种方法）
户与管线无进水等。
三、日常维护—接地与防雷
✓接地电阻：<10Ω，且两次测量没有明显差异；
检测工具：地阻仪
✓接地连接：地网引出点焊接良好，无锈蚀；接地排上接地线连接牢固可
靠。
✓防雷部件：防雷接地连接良好，C级防雷器部件无变色、变形、开裂
等，窗口显示为绿色；防雷空开正常，处于闭合状态；监控单元无防 雷告警；D级防雷器和输出防雷板所有指示灯亮；
举例分析：
故障现象：监控单元显示“某路输入电源电压过高” 可能故障原因：某路输入电网相电压过高（>270VAC） 处理方法：检查相应输入电网相电压，如超标，尽快更 正，恢复正常。
举例分析：
故障现象：监控单元显示“某路输入空开跳” 可能故障原因：输入电源空开跳闸 处理方法：检查设备内部是否存在短路情况
铁路信号智能电源屏课件
信号显示：在控制中心显示信号状 态，如电压、电流、频率等
信号控制：根据信号状态进行控制， 如调整电压、电流、频率等
信号反馈：将控制结果反馈给控制 中心，实现闭环控制
电源屏的智能控制技术
智能控制技术： 通过计算机控制， 实现电源屏的自 动化运行
控制方式：采用 PLC（可编程逻 辑控制器）进行 控制
控制功能：包括 电源屏的启动、 停止、切换、故 障报警等
通信模块： 实现理
章节副标题
电源屏的工作原理
电源屏是铁路信号系统的 重要组成部分，负责为信 号设备提供稳定的电源。
电源屏的工作原理主要包 括输入、输出、控制和保 护四个部分。
输入部分负责接收来自电 网的电源，并进行稳压、 滤波等处理。
输出部分负责将处理后的 电源输出到信号设备，并 监测设备的工作状态。
铁路信号智能电源屏的维 护与保养
章节副标题
电源屏的日常维护保养
定期检查电源屏的运行状态，确保其正常 工作
定期清洁电源屏，保持其清洁和干燥
定期检查电源屏的接线，确保其连接牢固
定期检查电源屏的散热系统，确保其正常 工作
定期检查电源屏的报警系统，确保其正常 工作
定期检查电源屏的备用电源，确保其正常 工作
电源屏在铁路信号系统中的应用
提供稳定的电源供应，确保信号设 备的正常运行
监控电源设备的运行状态，及时发 现并处理故障
提高信号设备的可靠性和稳定性， 降低维护成本
适应各种恶劣环境，如高温、低温、 潮湿等
满足不同信号设备的供电需求，如 信号机、轨道电路等
提高信号系统的安全性和效率，确 保列车运行安全
智能电源屏的优势和应用前景
拓展到其他领域，如城市轨 道交通、高速铁路等
铁路信号智能电源屏常见故障及处理措施探讨
铁路信号智能电源屏常见故障及处理措施探讨铁路信号智能电源屏是铁路信号系统中的重要设备，主要用来为信号设备和电气设备提供稳定的电源供应。
在长时间的使用过程中，智能电源屏可能会出现各种故障，如断电、过载、短路等，这不仅会影响信号设备的正常工作，还有可能导致信号系统的运行不稳定甚至发生故障。
及时发现和处理智能电源屏的故障是保证信号系统安全运行的重要措施。
1. 断电故障：智能电源屏突然断电可能是由于电源线路故障、供电电压异常或电源开关故障引起的。
此时，可以先检查电源线路是否松动或接触不良，将其重新接好；如果电源开关故障，可以将其维修或更换。
2. 过载故障：智能电源屏过载可能是由于负载过大引起的，在设计和安装时，应根据实际负载情况选择合适的电源屏容量。
若出现过载故障，可以通过减少或分散负载来解决，或者升级电源屏容量。
3. 短路故障：智能电源屏短路可能是由于电源线路短路引起的。
处理方法是先找出短路点，并将其修复或更换；还可以通过增加保险丝或使用短路保护器来提高系统的安全性。
4. 温度过高故障：智能电源屏温度过高可能是由于环境温度过高或冷却系统故障引起的。
可以通过增加通风设备或改进冷却系统来降低温度；还要检查设备是否存在堵塞或冷却风扇是否正常工作，并及时清理或维修。
5. 通信异常故障：智能电源屏通信异常可能是由于通信模块故障、通信连接故障或通信协议不兼容引起的。
此时，可以先检查通信模块是否损坏，并进行维修或更换；如果是通信连接故障，要检查连接线路是否松动或接触不良，重新连接或更换连接器；如果是通信协议不兼容，可以更新或升级通信协议。
在处理智能电源屏故障时，还需要注意以下几点：1. 确保自身安全：在处理故障时，要注意切断电源，并采取必要的防护措施，避免触电或其他意外。
2. 记录和分析故障信息：在处理过程中，要详细记录故障信息，包括故障现象、处理措施和结果，以便后续分析和跟踪。
3. 及时维修和更换：对于无法修复的故障，应及时更换故障设备，以确保系统的正常运行。
铁路信号智能电源屏常见故障及处理措施探讨
铁路信号智能电源屏常见故障及处理措施探讨铁路信号系统是保障铁路运输安全运行的重要组成部分，而智能电源屏则是信号系统中至关重要的设备之一。
它提供了电源保障和监测功能，是保障信号系统正常运行的关键设备。
由于长期使用和环境等各种因素的影响，智能电源屏在运行中可能会出现各种故障。
本文将探讨铁路信号智能电源屏常见故障及处理措施，希望能够为相关工作人员提供一些帮助和参考。
一、智能电源屏常见故障1. 供电异常智能电源屏的主要功能是提供给信号设备稳定可靠的电源。
由于各种原因，供电异常是智能电源屏常见的故障之一。
电源线路短路、断路或者电源过载等都会导致供电异常，严重影响信号系统的正常运行。
2. 通讯故障智能电源屏通常需要与信号设备进行通讯，以实现监测和控制功能。
由于通讯线路故障、通讯协议不兼容等原因，智能电源屏通讯故障也经常发生。
一旦出现通讯故障，就会导致信号设备无法正常监测和控制，严重影响系统的安全性和稳定性。
3. 温度过高智能电源屏通常需要长时间连续运行，因此在高温环境中容易出现温度过高的问题。
如果智能电源屏长时间工作在高温环境中，可能导致内部元器件老化、热失控等问题，从而影响设备的稳定运行。
4. 其他故障除了以上几种常见的故障外，智能电源屏还可能出现其他各种故障，例如设备损坏、电源线路接触不良、过压或欠压等。
这些故障都会影响智能电源屏的正常运行，甚至可能对信号系统的安全性产生严重影响。
二、处理措施1. 加强日常维护为了减少智能电源屏故障的发生，首先需要加强日常维护工作。
对于供电异常，可以定期检查电源线路的连接状态和电压稳定性，确保供电正常；对于通讯故障，可以定期检查通讯线路连接状态和通讯协议是否兼容，保证通讯正常。
还应定期清理和检查智能电源屏的散热设备，确保设备在适宜的温度范围内工作。
2. 紧急处理措施当智能电源屏出现故障时，需要及时采取紧急处理措施，确保信号系统的正常运行。
对于供电异常，可以迅速切换备用电源，以保证信号设备的供电不中断；对于通讯故障，可以立即进行通讯线路的检修或更换，以恢复通讯功能。
铁路信号智能电源屏及故障处理研究
铁路信号智能电源屏及故障处理研究随着科技的不断发展和铁路行业的不断壮大，铁路信号系统在铁路运输中的作用越来越重要。
而作为铁路信号系统中的重要组成部分之一，铁路信号智能电源屏的研究和发展也变得尤为重要。
本文将探讨铁路信号智能电源屏的相关知识，包括其基本原理、功能特点及应用前景，同时对其故障处理进行深入研究。
一、铁路信号智能电源屏的基本原理铁路信号智能电源屏是铁路信号系统中的一个重要设备，其主要功能是为铁路信号设备提供稳定的电源供应。
其基本原理是通过智能控制系统监测电源输入和输出情况，实现对电源的智能管理和控制。
铁路信号智能电源屏还具有监测和报警功能，可以实时监测电源的工作状态并及时报警，确保铁路信号系统的安全稳定运行。
1.稳定可靠：铁路信号智能电源屏具有高效的供电能力，能够为铁路信号设备提供稳定可靠的电源保障，确保信号设备的正常运行。
2.智能管理：通过智能控制系统，铁路信号智能电源屏能够实现对电源的智能管理和控制，可以根据实际需求对电源进行合理分配和调整，提高能源利用效率。
3.监测报警：铁路信号智能电源屏配备有监测和报警系统，能够实时监测电源的工作状态，并在发生异常情况时及时报警，确保铁路信号系统的安全稳定运行。
4.远程控制：铁路信号智能电源屏支持远程监控和控制，可以实现对设备的远程管理和操作，便于工作人员进行远程调度和维护。
5.节能环保：铁路信号智能电源屏采用先进的节能技术，具有较强的节能环保能力，有利于减少能源消耗和减轻对环境的影响。
随着铁路行业的不断发展和铁路信号技术的不断进步，铁路信号智能电源屏的应用前景也变得越来越广阔。
铁路信号智能电源屏能够满足铁路信号设备对电源供应的高要求，有利于提高铁路信号系统的稳定性和安全性。
铁路信号智能电源屏具有智能管理和远程控制的特点，能够实现对电源的智能化管理和远程操作，为铁路信号设备的维护和管理提供了便利。
铁路信号智能电源屏具有较强的节能环保能力，有利于减少能源消耗和减轻对环境的影响，符合现代社会对节能环保的要求。
铁路信号智能电源屏常见故障及处理措施探讨
铁路信号智能电源屏常见故障及处理措施探讨铁路信号智能电源屏是铁路信号系统中的重要设备。
由于其具有电力供应、电源管理、故障保护等多个功能，因此其故障处理需要毫不留情。
一、常见故障1.电源故障如果智能电源屏电源部分出现故障，系统将无法正常工作。
故障类型很多，包括电源开关故障、电源短路、过压、欠压等等。
故障的原因可能是前期电源接线不正确、损坏等。
2.通讯故障智能电源屏需要连接主机进行管理和监测，如果通讯故障将无法实现功能。
故障类型分为通讯线路故障、通讯接口故障等。
原因包括接线不正确、网络异常等。
3.过流保护过流保护是防止设备损坏的重要保护。
如果电流过大，智能电源屏会自动跳闸进行保护。
过流的原因可能包括设备故障、负载过大等。
4.短路故障短路故障需要快速修复，因为这个故障会导致设备烧坏。
短路的原因可能是接线不正常、短路后设备损坏等。
二、处理措施通过检查电源开关是否接通、检查电源线路是否正常、检查电压大小是否正常等方式解决。
如检查后需要更换电源开关或电源线路，需要关闭电源才能进行，以保障安全。
对通讯故障需要对设备进行重新连接或更换设备进行解决。
如果网络异常需要先对网络恢复原状再尝试执行其他操作。
需要检查保护开关能否正常复位、检查负载是否过大。
如果负载过大，需要更换设备或限制电流输出。
通过检查接线情况、用万用表检查具体的短路位置或者尝试更换已损坏的设备等方式解决。
总之，对于铁路信号智能电源屏的常见故障，需要进行快速的诊断和处理，以防止设备损坏，确保铁路信号系统的正常工作。
铁路信号智能电源屏的应用现状与技术发展
铁路信号智能电源屏的应用现状与技术发展一、铁路信号智能电源屏的应用现状铁路信号智能电源屏是近年来在铁路信号系统中广泛应用的一种设备。
它作为一种重要的信号电源设备，可以为信号设备稳定、可靠地供电，保证铁路通信和信号系统的正常运行。
铁路信号智能电源屏的应用现状主要表现在以下几个方面：1. 提高供电可靠性：传统的信号供电设备容易受到环境因素的影响，如潮湿、大气质量、电磁干扰等，导致信号系统的稳定性和可靠性下降。
而智能电源屏通过引入先进的电气技术和智能控制系统，可以实现对供电质量的监测和调节，提高供电的可靠性，降低信号系统故障的发生率。
2. 提供远程监控功能：智能电源屏可以通过与信号控制中心的数据传输系统进行连接，实现对电源状态的远程监控和管理。
运维人员可以通过电脑或移动设备随时监测电源屏的运行情况，及时发现故障并进行处理，提高故障排除的效率。
3. 实现多路供电切换：为了确保信号系统的连续供电，智能电源屏通常采用多路供电切换的设计。
当一路供电出现故障时，电源屏能够自动切换到备用路供电，避免信号中断和系统停机。
这种设计可以提高信号系统的可用性，保障列车行车安全。
4. 提供故障自诊断功能：智能电源屏内部集成了一套完善的故障自诊断系统，可以对电源屏的各个部件进行实时监测和诊断。
一旦发现异常，系统可以及时发出警报并进行故障分析，提供故障处理建议。
这种故障自诊断功能可以减少人工巡检和维修的工作量，提高系统的可维护性和可管理性。
二、铁路信号智能电源屏的技术发展随着铁路通信和信号系统的不断发展，铁路信号智能电源屏的技术也在不断创新和完善。
以下是一些铁路信号智能电源屏的技术发展趋势：1. 多路供电切换技术：目前，铁路信号智能电源屏已经能够实现多路供电的自动切换功能。
未来的发展方向是进一步提高切换速度，减少信号中断的时间，以及增加更多备用电源路线的接入。
这将进一步提高信号系统的可靠性和稳定性。
2. 智能化控制系统：智能电源屏的控制系统将更加智能化和自动化。
铁路信号智能电源屏及故障处理研究
铁路信号智能电源屏及故障处理研究在现代铁路交通系统中，信号设备的稳定运行对列车运行的安全和顺畅起着至关重要的作用。
而信号设备的稳定运行禤离不开其电源供应的稳定性和可靠性。
铁路信号智能电源屏及其故障处理研究成为了一个备受关注的课题。
本文将围绕这一课题展开讨论，分析铁路信号智能电源屏的特点和技术，并深入研究其故障处理方法，以期为铁路信号设备的稳定运行提供参考和支持。
一、铁路信号智能电源屏的特点和技术1.特点：铁路信号智能电源屏是在传统信号电源设备的基础上，采用了智能化、自动化控制技术，具有智能化程度高、稳定性好、可靠性强等特点。
智能电源屏能够实现对信号设备供电的智能控制和监测，可以实时监测电源的工作状态和负载情况，自动调节电源输出，保证信号设备的正常运行。
2.技术：铁路信号智能电源屏采用了先进的控制技术和通信技术，具有远程监控、远程通信、远程维护等功能。
智能电源屏可以通过网络连接到远程监控中心，实现对电源设备的实时监测和远程控制。
智能电源屏还采用了各种安全保护技术，如过载保护、短路保护、漏电保护等，保证信号设备供电的安全可靠。
1. 故障诊断：铁路信号智能电源屏发生故障时，首先需要进行故障诊断，找出故障发生的原因和位置。
通过对电源设备的状态参数进行实时监测和分析，可以及时发现故障并对故障进行定位。
2. 故障排除：一旦确定了故障的原因和位置，就需要对故障进行排除。
对于一些常见的故障，可以采用预设的故障处理方案进行排除。
而对于一些复杂的故障，需要进行专门的检修和维修，对故障设备进行更换或修复。
3. 故障记录和分析：对于发生的故障，需要进行详细记录并进行分析。
通过对故障的记录和分析，可以总结出故障的规律和原因，为今后的预防和处理故障提供参考。
铁路信号智能电源屏常见故障及处理措施探讨
铁路信号智能电源屏常见故障及处理措施探讨铁路信号智能电源屏是铁路信号系统中相当重要的一部分，它为信号系统提供必要的电力支持，保证了信号系统的正常运行，因此该设备的正常运行对铁路系统的安全运营具有重要的意义。
但随着使用年限的增加，设备的老化、故障也越来越多，因此对于该设备的常见故障及处理措施的探讨，以保障铁路交通运输的安全运营显得格外重要。
一、屏故障屏故障是指信号智能电源屏在运行过程中出现故障，使得设备不能正常工作的情况。
屏故障的原因很多，常见的故障有屏锁死、交流电源异常、直流电源异常等。
1.屏锁死当信号智能电源屏出现屏锁死故障时，会出现屏显无反应，按键无法实现操作等症状。
该故障一般是由于屏幕部件故障、控制板故障、通讯总线故障等原因造成的。
处理措施：首先进行重启操作，若不行则检查相关部件是否损坏，如若损坏需更换该部件。
2.交流电源异常当信号智能电源屏出现交流电源异常故障时，会出现提示性信息显示异常，柜内交流电源部件报警，处于断电状态等症状。
该故障是由于交流电源部件本身故障、输入电压不稳定等原因造成的。
处理措施：检查柜内直流电源部件是否损坏，如若损坏则需更换该部件。
同时也要建议做好主备直流电源的切换以避免直流电流过大等问题的出现。
二、通讯故障通讯故障是指信号智能电源屏在与其他设备进行信息交流的过程中出现的故障。
通讯故障主要包括与中继站的通讯、与控制终端的通讯等。
1.与中继站的通讯故障当信号智能电源屏出现与中继站的通讯故障时，会造成柜内通信部件报警，柜内主备状态异常等症状。
处理措施：首先检查柜内通信部件是否故障，确认无故障后查看通信线路是否正常连接，如若连接不正常则调整连接方式。
当信号智能电源屏出现与控制终端的通讯故障时，会造成整个系统无法正常工作的症状。
三、其他故障除了以上两种常见故障外，信号智能电源屏还可能出现其他故障，比如说风扇异常、温度过高、板卡损坏等问题。
1.风扇异常当信号智能电源屏出现风扇异常故障时，会出现柜内温度过高等症状。
铁路信号智能电源屏的应用现状与技术发展
铁路信号智能电源屏的应用现状与技术发展1. 介绍铁路信号智能电源屏是指应用于铁路信号系统的一种电源装置，用于为信号设备提供稳定可靠的电源供应。
随着科技的不断发展，铁路信号智能电源屏的应用正在不断推进，其技术也在不断创新与进步。
本文将详细探讨铁路信号智能电源屏的应用现状与技术发展。
2. 应用现状2.1 铁路信号系统简介铁路信号系统是指用于控制铁路列车行驶的一系列技术系统，其中电源系统是信号系统的核心组成部分之一。
传统的铁路信号电源系统采用传统的电源装置，存在供电不稳定、功耗大、维护成本高等问题。
2.2 智能电源屏的引入为了解决传统电源装置的问题，铁路信号系统引入了智能电源屏。
智能电源屏通过集成多种先进技术，可以实现对信号设备的精确供电控制、实时监测和远程管理。
2.3 应用范围扩大随着铁路信号系统的升级和改造，智能电源屏的应用范围也在不断扩大。
除了传统的信号设备供电，智能电源屏还可以为其他设备提供电源供应，如轨道交通通信设备、信号灯等。
2.4 优势与成效智能电源屏的引入带来了许多优势和成效。
首先，智能电源屏具有供电稳定、功耗低的特点，能够确保信号设备的正常运行。
其次，智能电源屏支持远程监测与管理，减少了人工巡检的工作量和维护成本。
3. 技术发展3.1 智能控制技术智能控制技术是智能电源屏的核心技术之一。
通过智能控制技术，智能电源屏可以实现对供电系统的精确控制和优化调节，以提供稳定可靠的电源供应。
3.2 远程监测与管理技术远程监测与管理技术是智能电源屏的关键技术之一。
通过远程监测与管理技术，铁路管理部门可以实时监测智能电源屏的运行状态，及时处理故障和异常情况，确保铁路信号系统的正常运行。
3.3 技术集成与创新智能电源屏的技术发展还包括技术集成与创新。
近年来，许多新技术被应用于智能电源屏中，如物联网技术、人工智能技术等。
这些新技术的应用与智能电源屏的集成，不断推动着智能电源屏的功能和性能的提升。
3.4 安全性与可靠性技术智能电源屏作为铁路信号系统的核心部件，其安全性与可靠性技术尤为重要。
铁路信号智能电源屏课件1
13
案例3：高度对电源屏的影响
• 某电子产品质量一直比较稳定，后销售到青藏高原某地， 连续出现某器件损坏；经查，该产品生产工艺、器件型号、 调试工艺等均未改变，外电网、负载均正常；查技术规格 书，该产品按照2000m以下高度设计，安规及散热未留有 足够余量；
• 如25Hz相敏轨道电源，在两路输入电源转换过程中由于瞬 间停电，造成轨道继电器及其复示继电器落下，致使控制 台红光带或关闭已开放的信号机。
• 继电器电源若出现瞬间停电，会使照查继电器落下，来电 不能自动恢复，使得信号机关闭。
• 站内轨道电路电码化、自动闭塞、站内与区间结合电路等 在电源转换时。造成设备复位，将使站内和区间信号机关 闭
25
智能电源屏特点
防雷系统： 铁路信号智能电源输入采用完善的三级防雷系统，同时 考虑信号设备复杂的工作环境，在系统的每路输出也设 有一级输出防雷，保证系统在恶劣的环境下可靠工作。 铁道部运基信号[2005]458号文中规定：在电源屏的输入 端和向室外信号设备供电的输出端设置不小于20KA的冲 击通流容量防雷器件。 系统输入级可承受8/20μs电流冲击波20kA，20次； 8/20μs电流冲击波40kA，1次。 系统的输出防雷装置可承受8/20μS电流冲击波5kA，10 次。
9
案例1：温度对电源屏的影响
• 北方某车站电源屏，在11月份时进行开通前的现场调试， 第一天试验时，工作一切正常，温度2℃，湿度20％；关 机休息；第二天一早上电，发现模块无法启动；查外电网、 信号设备、电源屏配电未发现问题，温度－10℃，湿度30 ％，将电源屏上的模块抽出来放在周边温度为15℃的环境 中恢复30min后，再上电，系统能启动正常工作；
铁路信号智能电源屏3.1
第一节 系统工作原理
第二节 两路切换原理
第三节 稳压原理
第四节 监测原理
第五节 防雷原理
23
2021/5/18
23
第二节 两路切换原理 一、H型切换原理 二、Y型切换原理
24
2021/5/18
24
两路输入切换原理
根据铁标要求，两路交流电切换时 间要求保证在150ms以内，目前业内 存在的典型的切换方式常见有“H”型 切换和“Y”型切换两类。
25
2021/5/18
25
一、“H”型切换原理
26
2021/5/18
26
两路输入切换原理
“H”型切换原理如图： QF2～QF3为断路器，KM1～KM4为交流接触器，KM1、KM2和KM3、
KM4分别具有电气和机械互锁特性，接触器的切换构成“H”型切换方式。 正常供电的情况下，上图中的KM1和KM3吸合，KM2和KM4断开，两
第二章 铁路信号智能电源屏工作原理
第一节 系统工作原理
第二节 两路切换原理
第三节 稳压原理
第四节 监测原理
第五节 防雷原理
1
2021/5/18
1
电源屏工作原理
铁路信号智能电源屏组成按功能分主要包 括配电、模块、防雷、监测等几大部分。
电源屏由外电网输入两路市电，经输入配 电后进入电源模块进行稳压及变换处理， 处理后的电压再经过适当的转换变换为能 直接为信号设备供电的洁净电源，通过输 出端子为负载供电。
• 具体电源屏配置时，从可靠性的角度出发，对主备模块对应的输出电源、散 热、故障后的冗余、用户端子的分配等要认真考虑
2021/5/18
5
图纸与标准/技术要求的关系
2021/5/18
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈铁路信号电源屏UPS的选配方案宋福顺（吉林铁道职业技术学院，吉林吉林132001）随着我国铁路跨入“高速时代”，UPS的运用也随之日益普遍。
铁路信号系统对信号电源系统的要求为：客运专线车站及中继站信号电源应按照双套大容量UPS备用方式配备电源，UPS容量负荷按照除转辙机外的所有用电量计算，有维护人员值守车站UPS供电时间不应小于30分钟，无人维护人员值守车站UPS供电时间不应小于2小时。
目前，市场上的UPS品牌众多，功能不一，选择适合铁路信号系统的UPS具有重要的意义。
选择的UPS设备应符合《关于规范铁路专用设备产品准入管理的若干规定》的要求，同时应充分考虑现场的需求及UPS系统的性能参数与特点。
应遵循如下原则：安全第一原则。
铁路行车要求铁路信号设备在发生障碍、错误、失效的情况下，应具有导致减轻以至避免损失的功能，以确保行车安全，这一要求被称为铁路信号故障-安全原则。
UPS作为铁路信号电源的防护设备，必须在铁路信号供电电源故障时，保障供电的可靠性；同时UPS故障时应能保证铁路信号的核心设备，如CTC、列控中心的供电安全。
技术先进原则：UPS方案要采用代表国际UPS新技术的设备，要达到或接近有关国际标准。
经济合理原则：UPS方案要根据当地实际情况，以满足现场需求为目标，保证UPS在各种工作状况下，对信号负荷的可靠、稳定、安全供电，不得一味求高求全。
在满足需求的条件下，选择性价比高的设备。
数据准确原则：弄清信号负荷的有关技术数据。
对重要的信号设备，需要通过做试验来掌握准确数据资料。
在上述原则的前提下，尽量选择信誉好的企业进行合作，以确保设备质量。
从技术角度应做到现场需求因素与UPS系统特性的相适应。
UPS的选择与配置方案如下：1确定UPS的容量选择UPS最关键的一步是根据所连接设备的容量确定UPS的容量（功率）。
在确定UPS容量时，需要考虑以下两个因素：（1）各车站信号负荷数据需准确；信号负荷的工作特性要清楚；例如：ZYJ7型电液转辙机的工作电流及启动电流，25Hz分频器的工作条件等。
（2）当负荷侧发生过载或短路时，UPS保护动作应有选择性。
选择电源设备容量一般是以额定电压与额定电流为计算依据，如果以此来计算UPS容量则会使容量选得偏低，有可能造成UPS因过载或操作过电压而引起频繁跳转旁路由市电供电，由于市电电源未经过稳压过程而可能因冲击电流太大造成跳闸断电，使信号负荷失电，不能正常工作。
比如：三相电液转辙机启动电流是额定电流的4耀5倍，25Hz分频器空载投入时的启动电流可达额定电流10倍以上。
所以，确定UPS容量时，除了考虑信号负荷平均功率以外，还要考虑非线性负荷的峰值电流及持续时间对电源的影响。
当然，对25Hz分频器这类感性负载还需采取其他措施来减弱对UPS的冲击。
考虑到铁路信号负载的特性，以及UPS设备本身的功率因数，UPS工作在其输出有功功率的70%工作为最佳。
设铁路信号系统的负载容量为，输出功率因数为Pf，那么UPS额定容量的计算按下式所示：S=P/70%/P f计算后，按其UPS的规格，向上取整便可以确定UPS的输出容量。
另外还应考虑到网络系统将来扩容的可能，在选择UPS系统的容量时，应留有不定的余量。
2根据规定的供电时间，选择合适容量的蓄电池蓄电池的容量除了考虑上述因素，还要根据蓄电池的放电特性曲线，满足延迟规定时间不间断供电的要求来确定电池容量。
3确定所需UPS的类型根据负载对输出稳定度、切换时间、输出波形确定是选择双变换式、互动式、后备式的UPS结构，以及正弦波、方波等输出信号类型。
双变换式UPS，一般采用在线式结构，它的输出稳定度、瞬间响应能力比另外两种强，对非线性负载及感性负载的适应能力也较强。
铁路信号系统要求采用双变换式UPS。
如果要使用发电机配短延时UPS，推荐用在线式UPS，因为普通发电机的电压及频率的稳定性较差，用互动式及后备式可能导致工作不正常。
某些品牌的UPS（在线式）不能带发电机，会转旁路供电，购买时要了解清楚。
4根据铁路信号系统的可靠性要求，选择适合的UPS配置方式UPS的主要有三种配置方式，即单台UPS、并联UPS，冗余UPS。
为确保行车安全，铁路信号系统，尤其是高速铁路信号系统，多采用冗余UPS，提高铁路信号供电系统的可靠性和稳定性。
5UPS系统电源保护解决方案根据铁路信号系统的实际需求，常用UPS电源保护解决方案有以下三种。
集中式保护———整个网络系统用一台大容量UPS集中供电。
这种方式的优点是可靠性较高。
缺点是需要专门布线、专人管理、安装维护费用较高、系统不易扩容。
一旦UPS发生故障，将影响整个系统的正常运行。
分布式保护———将网络系统分成几个部分,（划分的原则可以是以机器的物理位置就近原则，也可以以重要性为原则），对各部分分别用小容量UPS进行分布式保护。
这种保护方式的优点是布线简单、系统易于扩容、安装维护简单、费用低、一般不需要专人管理，电源故障容易隔离、外理。
一台UPS出现故障，不会导致整个系统的运行受到影响，更重要的是可以避免PC机等终端设备起动时的冲击电流对有服务器的影响。
综合式保护———对UPS涉及到的系统，如计算机网络系统、机房空调系统及安全系统进行全方位保护。
6UPS的抗干扰能力铁路信号系统周围存在着接触网和各类无线通信设备，来自电网的高频电磁干扰将严重干扰铁路信号系统的安生运行，可能造成数据丢失、出错、传输率下降等问题，尤其是对于传输网络中有高端服务器、光盘库、磁盘阵列等设备时影响更加突出。
雷击、闪电及电网上的高能浪涌严重威胁UPS系统和铁路信号系统的安全，如无相应的保护措施，将造成UPS系统及计算机网络硬件和软件的损坏。
所以在选择UPS时，应选择具有高抗干扰能力的UPS，UPS的相关指标要符合国家和国际的安全标准以及铁路的行业标准。
7UPS应有智能化功能UPS系统中大多选用密封式免维护铅酸蓄电池。
蓄电池价格较贵，成本约占整个UPS系统总成本的1/4~1/5。
对长延时(后备供电时间为8小时）配置，蓄电池的成本甚至超过UPS主机的成本。
蓄电池的设计寿命大多为3~5年，而其实际使用寿命与电池的使用环境和条件密切相关，所以对电池的管理至关重要。
一台好的UPS应具备智能化的电池管理功能，具有在线检测电池及防止电池过充电、过放电的功能。
同时UPS系统应具有智能化电源监控管理功能。
UPS通过RS232串口与计算机连接，结合智能化电源监控软件实现对UPS系统的智能化管理和监控。
也可通过SNMP适配器连接到网络上，使UPS成为网络中的一个独立节点。
用户可通过SNMP适配器，通过系统网管软件或IE浏览器，实现UPS的远程网络监控与管理。
8易操作性和易维护性应选用易于操作、易于维护、方便维修的UPS品牌。
现在市场上许多品牌的UPS均采用LCD(液晶显示屏），将UPS的运行状态及各种参数显示在LCD上。
与传统的LED指示方式相比较，LCD显示方摘要：不间断供电系统又称不间断电源或不停电电源，英文缩写为UPS（Unintrruptable PowerSystem）,是一种现代化电源设备。
铁路电源屏上广泛的应用该设备，现场对如何选择合适的UPS没有明确提出，文章主要对铁路信号电源屏的如何选择配置合适的UPS做出简单的谈论，希望对现场有一定的帮助。
关键词：UPS；电源屏；选配55--引言广播式自动相关监视(Automatic Dependent Surveillance-Broad-cast，ADS-B)是基于全球卫星导航系统（Global Navigation Satellite System，GNSS）进行定位的航空器运行监视技术，是国际民航组织（I-CAO）推荐的新监视技术。
基于1090ES的ADS-B数据链技术被ICAO和我国民航确定为应用于商业航空运输的监视技术。
它基于S模式数据链，能够提供的最大数据带宽为1M Bits/s，可提供航空器的航班号、ICAO地址码、位置、高度、速度、航向、飞行意图等相关丰富的信息。
ADS-B监视信息的更新频率是雷达的4-5倍，成本却是雷达系统的十分之一。
由于其自身的诸多优势，ADS-B越来越受到多方的关注与应用。
本文主要围绕基于1090ES数据链技术的ADS-B接收系统的信号解码开展研究。
1消息编码简介ADS-B消息包括4个前导脉冲和112比特消息序列[1]。
前五个比特为DF域，在1090Mhz ES中为固定值17；Bit6到Bit8在1090ES中为CA域；Bit9到Bit32总共24Bit位为设备唯一地址码(AA域)；Bit33到Bit88总共56Bit位为报文信息（ME域）；最后24Bit为校验域（PI域）。
ADS-B消息数据块格式采用脉冲位置调制（PPM）编码，如图1所示：图1ADS-B消息传输波形ADS-Bμs。
以第一个脉冲为参考脉冲，其余脉冲与参考脉冲间隔分别为1.0、3.0和4.5μs。
2方案设计所设计的ADS-B接收机信号处理单元主要由模数转换电路和FPGA处理器组成。
ADS-B信号经过ADC电路10Mbps采样，送入FPGA中。
其采样信号在FPGA中经过一系列的数字信号处理，得到所需要的ADS-B信息数据。
系统的框图设计如图2所示。
FPGA模块是ADS-B接收机信号处理单元的核心控制部分。
本文选用了ALTERA公司的EP2C5Q208C8的FPGA芯片作为模块的主芯片。
它具有144个引脚,其中102个I/O通信口，4608个逻辑单元，288个LAB，完全能够满足ADS-B信息处理的要求。
FPGA模块部分电路图ADC转换电路采用ADI公司的12位芯片AD9233为核心，转换速率可以到达130Mps。
在保证采样精度的前提下，该电路能够满足ADS-B信号采样的要求。
其AD转换电路如图4所示。
3软件设计FPGA的程序设计包括ADC采样、报头识别、参考功率计算、功率一致性检测、CRC校验、UART发送等部分，其软件流程图如图5所示。
3.1报头识别判断报头的条件：4脉冲出现时间分别为0μs、1μs、3.5μs、4.5μs，且这4个位置至少有2个上升沿，考虑到容错需要，可以超前或者延后一个采样点[2]。
所设计的Verilog程序设计如下：Ale<=((Ale_1+Ale_2+Ale_3+Ale_4)>1):1?0;//至少两个上升沿判断Vpp<=((Vpp_1+Vpp_2+Vpp_3+Vpp_4)>2)?1:0;//有效脉冲判断基于FPGA的ADS-B接收机信号处理单元设计张召悦高春燕徐晓旭（中国民航大学空中交通管理学院，天津300300）摘要：研究了基于1090ES数据链技术的广播式自动相关监视设备（ADS-B）的信号格式和解码流程；给出了FPGA信息提取的实现方案。
