数字音频功率放大芯片型号与特点介绍

第十二页，编辑于星期五：九点八分。
传统基本的D类放大器的结构如图所示。
第十三页，编辑于星期五：九点八分。
模拟输入信号通过一个比较器与三角波(或者锯齿波) 进行比较，比较器的输出就是PWM信号。它被用来控制高速功率开关，使得PWM信号在更高电平上重建，并能为负载(扬声器)提供更大电流。该PWM信号在经过一个无源模拟低通滤波器以后，会滤除高频载波成分，在扬声器上重现原来的模拟输入信号。
第二十二页，编辑于星期五：九点八分。
NS4158
NS4158是一款带防失真功能，超低EMI，无需滤波器， 5W高效率的单声道数字音频功放。独特的防失真功能可以通过检测输出信号的失真，动态调整系统增益，不仅有效防止过载输出对喇叭的损坏，同时带来舒适的听觉感受。实际应用可以通过软件或者硬件设置放大器工作在防失真模式和普通模式。软件是通过一线脉冲控制，硬件是通过电平控制。应用非常灵活。 NS4158 采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。NS4158在5V的工作电压时，能够向2Ω负载提供 5W的输出功率。
第五页，编辑于星期五：九点八分。
第六页，编辑于星期五：九点八分。
从上图中可以看出，工作在A类放大状态的功率放大器，电
源始终不断地输送功率，在没有信号输入时，这些功率全部消耗在电路器件上，并将其转换为热量的形式耗散出去；当有信号输入时，其中一部分转换为有用的输出功率，信号越大，输送给负载的功率越多。
人们日常生活听到的各种声音信息是典型的连续信号，它不仅在时间上连续，而且在幅度上也连续，我们称之为模拟音频。在数字音频技术产生之前，我们只能用磁带或胶木唱片来存储模拟音频，随着技术的发展，声音信号逐渐过渡到了数字化存储阶段，可以用计算机等设备将它们存储起来。

TDA7850四声道镀金功放模块产品规格书

TDA7850四声道镀金功放模块产品规格书TDA7388/TDA7580是ST公司（意法半导体公司全球第五大半导体公司服务所有电子细分市场的领先集成器件制造商）生产的四声道汽车专用IC这款芯片采用的是BTL的输出形式，外围原件极少但是音质极佳，安装也非常的方便，封装为25脚双列直插式。

电源供电为直流12V-15V，本款产品为四声道功放模块，采用最通用的电路模式设计理念也非常的符合IC的整体效果。

套件的用料也极其讲究威马专用的音频电容，松下CBB的电容，日本的红宝石滤波电容，为了方便连接，本板的输入输出全部采用了0.5mm的接线端子，方便外接连线。

IC输出功率： TDA7381---4X25WTDA7382---4X22WTDA7388---4X41WTB2929HQ---4X45WTDA7560---4X45WTDA7854---4X47WTDA7850---4X50W该板适用与汽车改装，产品升级，桌面功放放大模块，电脑有源音响升级模块......本产品采用双面镀金板，元器件极少，IC原本是为汽车功放的一款四声道BTL IC，但是音质极佳，安装也极其简单，采用单直流12V，极限为15V，产品采用MOS管放大输出，输出功率大适合低阻的扬声器使用，板子厚度2MM，在大电流通过的地方均采取过锡槽设计。

IC可用 7381 7382，TB2929HQ……7388和7850等多款IC，（此系列IC仅在于最后一个数字不同，功率不一样，而线路通用）本板尺寸：（50mm*83mm*2mm）TDA7850JFDZ V6版升级方案：1、从电源滤波方面增加了电感滤波加大了电源滤波电容已经多封装类型的安装孔位，至此组合成了本版的LC电源滤波，将为芯片提供更纯净的电源。

2、音频输入耦合方面增加了多封装安装模式，可以安装2.54mm，5.08mm，7.62mm，10.16mm等四种耦合电容的封装都可兼容。

3、音频输入端子增加了三种安装模式，5.08mm的接线端子，2.54mm的排针，两位立体声音频输入莲花座等三种。

家庭音响的好搭档GWTWDB460C电源净化器

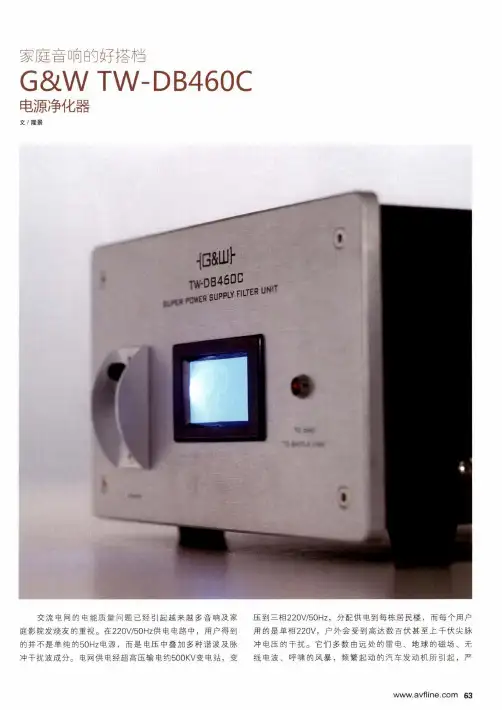

家庭音响的好播档G&W TW-DB460C 电源净化器文/隆景交流电网的电能质量问题已经引起越来越多音响及家庭影院发烧友的重视。

在220V/50HZ供电电路中，用户得到的并不是单纯的50Hz电源，而是电压中叠加多种谐波及脉冲干扰波成分。

电网供电经超高压输电约500KV变电站，变压到三相220V/50HZ,分配供电到每栋居民楼，而每个用户用的是单相220V,户外会受到高达数百伏甚至上千伏尖脉冲电压的干扰。

它们多数由远处的雷电、地球的磁场、无线电波、呼啸的风暴，频繁起动的汽车发动机所引起，严63EDUFmENT REVIEUJ 点指兵兵重时会引起电压幅值骤升、骤降现象。

户内会受数十伏尖脉冲电压的干扰。

220V 电压传输到每家每户均用并联方式用电，一条220V 电压电线就并联了各种各样的家用电器，各种电器带电运行，如洗衣机、电冰箱、抽油烟机的电动机频繁起动所引起的干扰，电脑中开关电源的干扰，导致用电的纯净度及稳定度受到了不同程度的影响，多次谐波分量明显偏高，会对电器造成不良影响及损坏。

这种未经净化的电源，用到音响系统及AV 系统后，使音响系统的重放音质受到不同程度的影响，音质变差不耐听，底噪声增大，电视及电脑的图象产生闪跃雪花，看后人眼疲劳度增加。

专业录音室设备及高级CD 、LP 音源播放系统，对电源噪音干扰更为敏感，哪怕是轻微的电源脉冲干扰，都会被叠加到信号源上，并被加以放大播放出来。

不得不说的是雷电，其上千伏尖脉冲电压对电器有着很大的潜在危害，有可能使电器被烧毁，而电器对此往往毫无保护措施，必须对电源着手才可避免。

说一个多年前在清华大学实验室发生的事情：2009年5月28日下午，工作时间正好遇上下雷雨，闪电之后雷声之大震耳欲聋，结果清华大学热能系燃汽轮机平房实验室遭遇雷击，造成实验室100多台计算机电源及主板烧毁，幸运的是有一间机房用了5台清逸伦TW-05D 电源净化器，内部使用了过流保护及防雷击电路，从而使20多台计算机遭受雷击后而未受到损坏。

重要电容调试

TA2020 T类数字功放摩机手记发布: 2010-7-07 22:21 | 作者: phydias| 来源: 中国音响看数字功放这么热闹，加上不少人鼓吹，忍不住入手了一成品TA2020的功放。

入手试听大失所望，虽然购买前做了很多功课，但在推动一6.5寸国产某名牌书架箱时，贝司低音失真极其严重，象是琴破了（用的是12V4A开关稳压电源，山寨品）。

数字功放不同于传统AB类的功放，设计上有很大的不同。

购买之前看了很多图片，想挑个靓声的，要不就是价格过高（发烧元件堆出来的），要不就是太简陋，连机箱都没有，有些看起来不错，但图片上显示它大量使用了拆机补品料，其品质很难令人相信。

最后在平衡之下买了某成品小功放，100多元的价格，扣除机箱的成本，倒也很合理，虽然我不认同该商品鼓吹的它用了什么什么补品元件。

试听令我大跌眼镜的是，这个小功放的失真如AB类功放削波失真，别说Hi-Fi，连基本的电气指标都达不到。

想想可惜了那些补品，天生素质太差，需要的医药，而不是补品。

怎么解决问题呢？先从电路分析上下手吧。

先看原理图，红色箭头示意了正向电流的回路。

从整个回路来看，输出较大功率的时候，某个元件参数不能满足要求，于是出现问题了。

串在回路中的元件，除IC本身集成的开关管以外，只有Lo和Csw. 通常串联回路中L影响高频响应，C影响低频响应。

查看TA2020的资料，对Csw有如下描述：Supply decoupling for the high current H-Bridge supply pins. These components must be located as close to the device as possible to minimize supply overshoot and maximize device reliability. Both the high fr equency bypassing (0.1uF) and bulk capacitor (180uF) should have good high frequency performance incl uding low ESR and low ESL. Panasonic HFQ or FC capacitors are ideal for the bulk capacitor. （译文：给H桥路提供大电流去耦。

用于家庭影院的数字功放芯片TAS5111

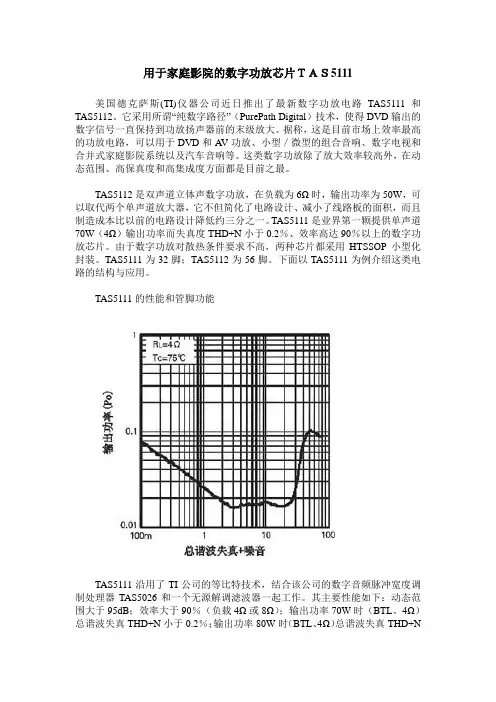

用于家庭影院的数字功放芯片ＴＡＳ5111美国德克萨斯(TI)仪器公司近日推出了最新数字功放电路TAS5111和TAS5112。

它采用所谓“纯数字路径”（PurePath Digital）技术，使得DVD输出的数字信号一直保持到功放扬声器前的末级放大。

据称，这是目前市场上效率最高的功放电路，可以用于DVD和A V功放、小型／微型的组合音响、数字电视和合并式家庭影院系统以及汽车音响等。

这类数字功放除了放大效率较高外，在动态范围、高保真度和高集成度方面都是目前之最。

TAS5112是双声道立体声数字功放，在负载为6Ω时，输出功率为50W，可以取代两个单声道放大器，它不但简化了电路设计、减小了线路板的面积，而且制造成本比以前的电路设计降低约三分之一。

TAS5111是业界第一颗提供单声道70W（4Ω）输出功率而失真度THD+N小于0.2％、效率高达90％以上的数字功放芯片。

由于数字功放对散热条件要求不高，两种芯片都采用HTSSOP小型化封装。

TAS5111为32脚；TAS5112为56脚。

下面以TAS5111为例介绍这类电路的结构与应用。

TAS5111的性能和管脚功能TAS5111沿用了TI公司的等比特技术，结合该公司的数字音频脉冲宽度调制处理器TAS5026和一个无源解调滤波器一起工作。

其主要性能如下：动态范围大于95dB；效率大于90％（负载4Ω或8Ω）；输出功率70W时（BTL、4Ω）总谐波失真THD+N小于0.2％；输出功率80W时（BTL、4Ω）总谐波失真THD+N小于10％。

图1为该芯片输出功率与谐波失真曲线；图2为频率与谐波失真曲线。

该器件具有过热、过载、欠压及扬声器自保护设计，采用32脚TSSOP（DAD）PowerPAD封装；或者36脚PSOP3（DKD）PowerPAD封装，其功能框图见图3。

图4为DAD封装形式的管脚图。

其各脚的功能如下：1脚（PWM BP）为半桥-B的信号输入端；2脚（GND）为电源地端；3脚（RESET）为重置信号端；4脚（DREG RTN）为去耦后回入芯片的接线；5脚（GREG）为门驱动电压稳压器去耦端，用外接电容连接至GND；6脚（M3）为模式选择端；7脚（DREG）为数字电源电压稳压器去耦端，用外接电容连接至DREG RTN；8脚（DGND I/O）为输入/输出参考接地端；9脚（M1）为模式选择端；10脚（M2）为模式选择端；11脚（DVDD I/O）为输入/输出参考电源输入端（3.3V），外接100Ω电阻连接至DREG；12脚（SD）为关闭半桥A和B的信号；13脚（DGND I/O）为输入/输出参考接地端；14脚（OTW）为过热报警输出，同时内部制动开路；15脚（GND）为电源接地端；16脚（PWM AP）为半桥A的信号输入端；17脚（GVDD）为提供芯片上门驱动和数字电压稳压的电源；18脚（GND）为电源接地端；19脚（BST A ）为HS自举电源端（BST），需外接电容至OUT A；20脚、21脚（PVDD A）为半桥A电源输入端；22脚、23脚（OUT A）为半桥A输出；24脚、25脚（GND）为电源接地端；26脚、27脚（OUT B）为半桥B输出；28脚、29脚（PVDD B）为半桥B电源输入端；30脚（BST B）为HS自举电源端（BST），需外接电容至OUT B；31脚（GND）为电源接地端；32脚（GVDD）为提供芯片上门驱动和数字电压稳压的电源端。

NE5532 及LM311 在数字功放的运用

1功放的选择传统功放主要有A 类功放、AB 类功放以及B 类功放。

A 类功放主要是小信号进行放大，需要设置偏置电压来稳定电路，因此效率较低。

B 类功放不是依靠偏置电压进行放大，而是利用当输入信号大于三极管的导通电压时，三极管则导通的原理进行放大。

由于输入信号有正负之分，因此需要用2个三极管进行放大。

由于当输入信号小于导通电压，即在-0.6V 到0.6V 的范围内，三极管不能导通，因此不能对输入信号进行放大，存在失真情况，因此提出了AB 类功放。

AB 功放工作时，由于直接对模拟信号进行放大，要求三极管处于线性放大状态，因此需要消散太多功耗，这样也存在弊端。

D 类功放克服以上弊端，采用脉冲高低电平控制开关器件导通截止，则输出信号的电压和电流均已被放大，也即功率被放大，所以功率消耗是非常小的。

2D 类功放的工作原理D 类功放的工作原理：首先利用运放自激振荡产生一个高频载波，然后将输入的低频模拟信号经过比较器调制到高频信号。

这个调制波是一系列宽度受到调制的等幅脉冲信号，且频率是随低频信号的幅度变化而变化，这个过程也叫脉冲宽度调制，简称脉宽调制。

这个系统一般由比较器构成，输入信号是三角波（载波）和低频信号，两个信号进行比较，如果低频信号大于三角波信号，比较器输出常数，如果是小于，则输出0，因此比较器输出是一系列调制的脉冲宽度调制波，输出的调制波经开关功率放大后经过滤波输出低频信号。

3原理方框图数字功放的原理框图如图一。

图一数字功放的原理框图4工作原理简介4.1通道选择及显示原理通道可以分为1通道和2通道。

选择电路采用74ls74芯片，它是一种双上升沿D 触发器芯片，一共有14个引脚。

由于输入信号是低频模拟音频信号，所以本论文多路选择分配器采用74HC4052芯片。

当D 触发器输出端为高电平，数码管显示2，同时信号进入74HC4052第10脚，该芯片数字选择端选择Y1通道信号输入和输出Y1信号，也即选择了通道2。

各种电容在音响电路里的优劣表现

各种电容在音响电路里的优劣表现上一期主要讲了不同品牌的薄膜电容在音响电路里的表现。

下面，我们再来看看电解电容：ELNA carafine:说实话，我不喜欢这个电容，感觉声音太糊太阴沉了，但是据很多老鸟说这个电容用在阴极相当出色。

ELNA SILMIC：很好的电容，清丽自然解析也算出色，不过低频感觉有点过于软脚了Nichicon MUSE：这个电容日本音响里面相当常见，声音清痩解析好，不过高频过于明亮，适合搭配厚声的系统使用。

Nichicon MUSE KZNichicon MUSE KZ：Nichicon的顶极，日本电容也就是从这个级别开始有了高档电容的味道。

KZ整体表现相当出色，甚至有点RIFA 420的感觉，高频延伸依然如整个MUSE系列一样相当出色，但是要普通MUSE润泽不少；中频表现上KZ在细腻顺滑的同时并不显单薄。

可惜该电容的低频也如其他MUSE一样，缺乏力度。

Rubycon BlackGate：地球上最昂贵的电解电容，就是最普通的标准版一颗100u的也要五六十元。

相对于同档次的KZ只要区区五六元，二者差价在10倍以上。

BG的高压大电流版本称之为琴王，一对的价钱往往超过三千，能够买一台不错的功放了。

由于BG的昂贵，我只用过普通版。

不过声音确实独具特色，用在阴极上有种很特别的甜味，初听很普通但听久了就不会再想换别的了。

BHC ALS30ABHC里面最适合音响用的电容，大电流输出，一扫过去BHC的隐晦风格！用在胆机的高压滤波上声音相当的甜美细腻自然顺滑，属于难得的佳品。

声音中性细腻，无论在什么设备上都不会拖系统的后腿，用来作退耦等位置很不错。

RIFA PEG124：在124之前我一直是用BC做退耦的，换了124后感觉其真不是浪得虚名的。

声音比BC要厚实，也更甜美。

但是用在阴极上却有不是那么回事，出来的声音很怪，所以说一个电容是好是坏并不是单看其本身，更多时候还是要看位置和搭配的。

CDE蓝皮高压：用在电源滤波上特色不明显，声音较厚但是很中性，其他的都一般吧，和日系的KMG什么差距不大。

电感厂大功率电感内部资料

功率电感之大电流电感随着电气技术的发展，对电源在高频率，高效率，环保，尺寸，安全，低温升，低噪音，抗干扰E等方面不断提出新的要求，在结构上提出“轻、薄、短、小”的要求，对关键器件提出了扁平化，轻量化，低功耗和高性能的要求，体现在磁性器件方面，尤其是非隔离DC-DC模块电源中，贴片化和扁平化（低高度）成为一种趋势。

CODACA从2001年成立至今，已专注生产电感14年，其产品系列不断推陈出新，顺应时代的发展，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。

对于电源工程师以及磁性器件件工程师而言，高频化大功率电路对产品体积要求越来越严苛，功率密度要求越来越大，只有对功率电感有了更系统了解，尤其是大电流电感，才能设计和选型更优化的电感。

本文系统的对功率电感的相关知识进行阐述整理，主要包括功率电感的定义、选型因素、常用磁性材料、功率电感的工作点、典型电气参数、非典型参数、扁平线绕组的优势，常用拓扑结构和关于温升、饱和和噪音三个问题的建议。

1.功率电感的定义功率电感(Power Inductor),顾名思义，用在电路中传输功率的电感。

电感在电路中主要用来处理功率，信号和电磁兼容（EMC），其中负责功率传输的主要包括升压电感（boost），降压电感（buck），升降压电感（buck-boost），功率因素校正电感（PFC），正激电路输出侧的直流输出滤波电感（相当于buck）和逆变电路输出侧的逆变电感等，这些电感同时承担着储能和平滑滤波的作用；其中用于EMC的电感分为共模电感和差模电感，差模电感在电路中主要滤除差模干扰，无论传输电流是直流电还是交流电，都需要承担滤波和储能的作用，因此在本篇文章中，从能量储存的角度讲，也将差模电感归入功率电感范畴。

2.功率电感的选型因素：1)电感的电气特性，主要饱和特性，温升特性，频率特性等；2)电感的机械特性，主要尺寸限制，贴装方式，机械要求等；3)电感的使用环境，电气条件裕量，环境温湿度，酸碱度等；4)电感的性价比（品质，品牌，技术支持，服务，付款条件等）；5)电感的新型研发，深度定制和快捷样品反馈以及批产能力；功率电感的选型因素很多，对于设计人员或者采购人员而言，在满足主要考量因素的情况下，尽可能的平衡其他因素。

T类数字功放的一些介绍

T类功率放大器的功率输出电路和脉宽调制D类功放相同，功率晶体管也是工作在开关状态，效率和D类功放相当。它和D类功放不同的是，它不是使用脉冲调宽的方法。Tripath公司发明了一种称作"Digital Power Processing (tm) (DPP(tm))"的数字功率处理技术，它是T类功放的核心。它把通信技术中处理小信号的适应算法及预测算法用到这里。输入的音频信号和进入扬声器的电流经过DPP(tm)数字处理後用於控制功率晶体管的导通关闭，因而不存在脉宽调制D类功放的那些缺陷。音频功率放大器的失真用两个指标衡量：一个是THD+N（总谐波失真加噪音）指标，另一个是IMD（互调制失真）指标。如果在20 Hz至20 kHz频带上的THD+N指标低於0.2 %，IMD指标低於0.4%，就算是低畸变的了。TA1101是输出10瓦的双声道T类功率放大器，它在音频频带上的THD+N为0.02 %，IMD指标为0.04 %，效率高於80 %。此外，T类功放的动态范围更宽，响率响应平坦，群延迟小。DDP(tm)的出现，把数字时代的功率放大器推到一个新的高度。
用脉调宽制技术的D类功率放大器之所以音质差，原因在於：输出功率晶体管并不是纯粹的开关，也不是匹配得很好，会带来畸变；晶体管在接通和关闭的过程中，接地点的电位会出现波动，从而增大噪音；功率输出电路是用两只（或者四只）功率晶体管接成的桥路，一只功率晶体管导通，另外一只关闭，这之间存在死区；功率输出电路和扬声器之间用一只输出低通滤波器把音频以外的成份滤除，让音频信号进入扬声器，但不可能彻底滤除脉宽调制的载波，这也是造成失真的一个因素。
TA2020 TA2024 TA2022 T类功放板
TA2020 TA2024 TA2022 T类功放板T类数字功放的一些介绍D类功放中的功率晶体管工作在开关状态，又称作数字功放。A类功放的保真度好，但效率甚低，不到10%，用於高档的专业音响；AB类功放的保真度略为逊色，但效率可以达到20 %至40 %，主要用於汽车、家庭音响以及电脑上；D类功放的效率高达80%至90%以上，使用时不需要散热器，或者只需要一只很小的散热器，但是它的保真度和A类及AB类功放相比则大为逊色。理想的功放是保真度高，同时效率也高。TripathTechnology公司提供一种保真度好、效率高的音频功率放大器，其中的功率晶体管也是工作在关关状态，即D类，为了区别於用脉宽调制原理设计的D类功率放大器，Tripath把这种音频功率放大器称作T类功率放大器。用脉调宽制技术的D类功率放大器之所以音质差，原因在於：输出功率晶体管并不是纯粹的开关，也不是匹配得很好，会带来畸变；晶体管在接通和关闭的过程中，接地点的电位会出现波动，从而增大噪音；功率输出电路是用两只（或者四只）功率晶体管接成的桥路，一只功率晶体管导通，另外一只关闭，这之间存在死区；功率输出电路和扬声器之间用一只输出低通滤波器把音频以外的成份滤除，让音频信号进入扬声器，但不可能彻底滤除脉宽调制的载波，这也是造成失真的一个因素。 T类功率放大器的功率输出电路和脉宽调制D类功放相同，功率晶体管也是工作在开关状态，效率和D类功放相当。它和D类功放不同的是，它不是使用脉冲调宽的方法。Tripath公司发明了一种称作"Digital Power Processing (tm)(DPP(tm))"的数字功率处理技术，它是T类功放的核心。它把通信技术中处理小信号的适应算法及预测算法用到这里。输入的音频信号和进入扬声器的电流经过DPP(tm)数字处理後用於控制功率晶体管的导通关闭，因而不存在脉宽调制D类功放的那些缺陷。音频功率放大器的失真用两个指标衡量：一个是THD+N（总谐波失真加噪音）指标，另一个是IMD（互调制失真）指标。如果在20 Hz至20 kHz频带上的THD+N指标低於0.2%，IMD指标低於0.4%，就算是低畸变的了。TA1101是输出10瓦的双声道T类功率放大器，它在音频频带上的THD+N为0.02%，IMD指标为0.04 %，效率高於80%。此外，T类功放的动态范围更宽，响率响应平坦，群延迟小。DDP(tm)的出现，把数字时代的功率放大器推到一个新的高度。在T类功率放大器中，功率晶体管的切换频率不是固定的（D类功率放大器中调宽脉冲的频率是固定的），无用分量的功率谱不是像D类功率放大器那样是集中在载频两侧狭窄的频带内，而是散布在很宽的频带上，例如从1.5 MHz至2.5MHz的频带上，它的波形和扩谱技术的波形相似，因此，功率密度并不高，从而降低了对输出低通滤波器的要求，同时它产生的EMI也不像D类功率放大器那麽严重。虽说D类功放和T类功放所处理的是音频信号，但会产生EMI，这是因为这两种功放中的功率晶体管的切换频率比音频信号的最高频率高很多。在A类或者AB音频功放则不存在这种问题。所以，使用D类功放和T类功放的设计师需要有一点RF设计的知识，并针对EMI下点功夫，例如，合理布置输出低通滤波器的元件，使自已设计的产品符合电磁兼容性的要求。 Tripath Technology在1995年成立於美国加州SanJose，它的技术专长是数字信处理技术以及设计混合信号处理和功率集成电路。黄燕彬介绍说，联杰元器件有限公司代理Tripath的T类功放集成电路，并且提供利用T类功放集成电路加上输出低滤波器等做成的功放电路板。这种音质好、效率高、可以输出数十瓦至一百多瓦功率的T类音频功放电路板，上衣口袋都装得下，主要用於多体电脑、手提电脑、家用音响、家庭影院、轻便音响、汽车音响等。EDN在2001年有一篇主观听音评价原文在这里/filtered/pdfs/contents/images/408383.pdf，使用了TI,cirrus, tripath的芯片，使用厂家的demo板第一个是TI TAS5000, 编辑Joshua Israelsohn显然不满意，说他在100hz有听得出来的失真第二个是cirrus的44210，说他还不错，但是声场定位不清晰第三个是apogee ddx2000,说他比cirrus的少一点刺耳，但声场不如cirrus第四个是tripath ta2022,评价很高，说是excellent stereo image, greater clarity andtransparency than many of the other amplifiers.而ta2024的声音走向和ta2022是基本相同的第五个是maxim 的，没有看到他的意见t类功放的一些介绍/ta2024是tripath公司推出的小功率t类数字功放集成块，功率不是很大，8欧下只有10w*2，但声音却相当不错，是目前我们听过的最有胆味的数字功放，推动高灵敏度的全频箱效果相当不俗。该功放的datasheet见/downloads/TA2024.pdf第一个成功使用ta2024的产品应该是Sonic ImpactT-Amp，该产品在国外的许多大小论坛上都有讨论，在您要是搜索下ta2024可以得到很多和Sonic ImpactT-Amp相关的结果，好评如潮，不少朋友通过对该产品进行打磨取得了更让人满意的效果，而这也足以证明ta2024的性能之好。以下是一些相关的连接/ampli/t-amp_e.htTA2020 参数：20W X 2 （4欧）工作电压直流8。5V 到 14.6V 三围：高35MM 长75MM 宽70MM声音介绍：音色通透自然，保真度高，失真小。每块90元块TA2024经典版卖了两年多大家应熟知现价80元块TA2024经典版等了两个月才等到朋友从小日本带回的TOKO电感。音质更上一层。在本地卖了半年多，可以说是好评如潮。其它同TA2024经典版110元块TA2022 现用上了进口磁环。参数：100W X 2 （4欧）工作电压一组5V 60MA 双电压土20到土35V 因是老面孔了就不多介绍了现价 180元发申通国内15元香港30元普邮8元手机：13077761260email：13077761260@

各类功放原理图及原理介绍

D类功放的原理在音响领域里人们一直坚守着A类功放的阵地。

认为A类功放声音最为清新透明，具有很高的保真度。

但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。

B 类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。

所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。

由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。

而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。

D类功放是放大元件处于开关工作状态的一种放大模式。

无信号输入时放大器处于截止状态，不耗电。

工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。

理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。

这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。

在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。

D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。

然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。

20世纪60年代，设计人员开始研究D 类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。

一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。

其中关键的一步就是对音频信号的调制。

图1是D类功放的基本结构，可分为三个部分：图１D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。

空芯电感铁芯电感的差异在哪里

空芯电感铁芯电感的差异在哪里？音箱用的分频器，有空芯电感与铁芯电感两种，请问其中的差异在哪里？何者为佳？沈阳铁西区兴华北街肖明先简单介绍一下电感。

电感元件是以绝缘漆包线绕成的线圈，它对交流电呈现一定的阻抗作用，频率越高，阻抗就越大，如果通过的是直流电，则阻抗为零，此时电感仅相当于一段绕圈的导线。

有一个公式可以计算阻抗：Z=2πfL，其中Z 为电感的交流阻抗，单位是欧姆（Ω），f为交流电的频率，L是电感元件的电感量，单位为亨利（H）。

电感线圈的主要参数就是它的电感量，电感量和线圈的结构有关，线圈的圈数、直径还有长度，都会影响到电感量的大小。

此外，线圈中心有无导磁介质也对电感量有很大影响，铁芯电感的电感量比空芯电感要大得多。

这里的铁芯是个广义的概念，可以是硅钢片、坡莫合金等金属介质，也可以是铁氧体这类非金属介质，它们均为良好的导磁材料。

分频器使用的电感，电感量一般从零点几毫亨（mH，1mH=1/1000H）到十几毫亨，用空芯电感和铁芯电感均可。

空芯电感最大的优点是线性好，即电感量很稳定，频率-阻抗曲线呈线性变化，是Hi-Fi音箱分频器的首选。

空芯电感用于分频器的中、高频通道很适合，因为电感量不大，能做到体积小、重量轻，而且还节约漆包线，成本较低；低频通道的电感量大，尤其分频频率取得较低时更是如此。

如果用空芯线圈，就需要绕比较多的圈数，耗用更多漆包铜线，不仅使体积重量增加、成本提高以外，更主要是增加了线圈的导线总长度，于是直流电阻增加。

这个直流电阻除了要损耗音箱的输入功率，而且还会降低放大器-音箱系统的阻尼系数，对低频控制有不利影响。

要尽量减小电感线圈的直流电阻，势必使用粗线来绕制，这样一来，电感的体积、重量变得更大，成本也更高。

如果低频通道使用铁芯电感，就能大大减少线圈圈数，体积、重量、成本等问题迎刃而解，还易于将线圈的直流电阻控制在一个合理的大小以内。

不过，铁芯电感也有缺点，它的线性不及空芯电感，有可能造成信号失真。

电感器介绍

作用： 1、做为滤波线圈阻止交流干扰（隔交通直）。 2、可起隔离作用。 3、与电容组成谐振电路。 4、构成各种滤波器、选频电路等，这是电路中应用最多的方面。 5、利用电磁感应特性制成磁性元件。如磁头和电磁铁。 6、进行阻抗匹配。 7、制成变压器传递交流信号，并实现电压的升、降。在电路中电感器有通直流阻交流、通低频阻高频、变压、传送信号等作用，因此在谐振、耦合、滤波、陷波、延迟、补偿及电子偏转聚焦等电路中应用十分普遍。
（一）电感器的型号命名方法
变压器型号命名
例如：DB-50-2表示50VA的电源变压器
（二）电感器的主要参数及标志方法
电感线圈的主要技术参数有电感量及允许误差、标称电流、品质因数（Q值）、分布电容等。 1电感量：反应电感储存磁场能的本领，它的大小与电感线圈的匝数、几何尺寸、有无磁心（铁心）、磁心的导磁率有关。在同等条件下，匝数多电感量大，线圈直径大电感量大，有磁心比没磁心电感量大。用于高频电路的电感量相对较小，用于低频电路的电感量相对较大。电感量的单位为亨（H）。电感线圈的标注方法： ①直标法：电感量用数字和单位直接标注在外壳上。单位uH或mH。如 220uH±5% ②色标法：卧式的与电阻色环法相似。立式的常采用色点法。单位uH ③数码法：采用三位数码表示，前两位有效数，第三位零的个数.
磁心电感器：用导线在磁心上绕制成线圈或在空心线圈中插入磁心组成的线圈。通过调节磁心在线圈中的位置来调节电感量。铁心电感器：在空心线圈中插入硅钢片组成铁心线圈，电感量大，一般为数亨，常称为低频扼流圈。其作用是阻止残余交流电通过，而让直流电通过。常用于音频或电源滤波电路中，如扩音机电源电路。铁心电感器常应用于工作频率较低的电路中，磁芯电感器常应用于工作频率较高的电路中。

D类功放电路介绍(入门基础精彩)

传统的音频功率放大器有a类、ab类、b类、c类等几种，其功率放大器件（电子管、晶体管、场效应管、集成电路等）均工作于线性放大区域，属线性放大器，其效率普遍不高，通常ab类放大器的效率不会超过60%。

采用d类开关放大电路可明显提高功放的效率。

d 类功放将音频信号转变为宽度随信号幅度变化的高频脉冲，控制功率管以相应的频率饱和导通或截止，功率管输出的信号经低通滤波器驱动扬声器发声。

因功率管大部分时间处于饱和导通和截止状态，功率损耗很小，其效率可达90%以上。

典型的d类功放可提供200w输出，效率达94%，谐波失真在1%~2.8%。

d类功放保真度不如线性放大器，但在很多场合已能满足要求，例如汽车音响系统只要求低功率输出时失真小于2%，满功率输出时小于5%，而且经过改进d类功放的性能还将有所提高。

另外，d类功放不存在交越失真。

d类开关放大器的概念源于50年前，但因其工作频率至少应为音频信号上限频率（20khz）的4~5倍，早期采用电子管、晶体管的电路在功率、效率等方面还不能充分体现其优越性。

20世纪80年代出现了开关速度和导通损耗满足要求的mosfet，近年来又出现了集成前置驱动电路，如harris公司的hip4080，从而推动了d类功放的实用发展。

d类功放所用的mosfet为n沟道型，因为n型沟道mosfet的导通损耗仅为相应规格的p沟道mosfet的1/3。

d类开关放大器由积分器、占空比调制器、开关驱动电路及输出滤波器组成，图1(a)所示的电路为采用半桥驱动的d类功放，它采用了固定频率的占空比调制器，功率管输出的方波信号与音频信号混合作为负反馈信号送入积分器。

积分器兼有滤波作用，输出修正信号送占空比调制器，占空比调制器由比较器和三角波发生器组成[图1(b)]，用修正信号对三角波进行调制产生调制输出，推动功率管工作。

负反馈应取自低通滤波器之前，否则因滤波后的信号与输入的信号有相位差（二阶滤波器可能引起180°的相位差），可能引起电路自激，需采用复杂的相位补偿电路。
