一、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。
电气工程图有以下特点：1）电
气工程图只表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。
2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后
二、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线
路和各种电气设备和元件。
为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。
目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。
3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做好整体规划。
————————黄世敬
2011.04.08。
电气图纸图例大全
序图形符号说明号1开关(机械式)2多级开关一般符号单线表示3多级开关一般符号多线表示4接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)7具有自动释放功能的负荷开关8熔断器式断路器9断路器10隔离开关11熔断器一般符号12跌落式熔断器13熔断器式开关14熔断器式隔离开关15熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点19当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点注:θ可用动作温度代替26热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器28动合(常开)触点注:本符号也可用作开关一般符号29动断(常闭)触点30先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32座(内孔的)或插座的一个极33插头(凸头的)或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片36换接片37双绕组变压器38三绕组变压器39自耦变压器40电抗器扼流图41电流互感器脉冲变压器42具有两个铁芯和两个二次绕组的电流互感器43在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接序号图形符号说明46三相变压器星形-三角形连接47具有有载分接开关的三相变压器星形-三角形连接48三相变压器星形-曲折形连接49操作器件一般符号50具有两个绕组的操作器件组合表示法51热继电器的驱动器件52气体继电器53自动重闭合器件54电阻器一般符号55可变电阻器可调电阻器56滑动触点电位器57预调电位器58电容器一般符号59可变电容器可调电容器60双联同调可变电容器序号图形符号说明61指示仪表(星号必须按规定予以代表)62电压表63电流表64无功电流表65最大需量指示器(由一台积算仪表操作的)66无功功率表67功率因素表68频率表69温度计、高温计(θ可由t代替)70转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计73电能表(瓦特小时表)74无功电能表75带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号序号图形符号说明81总配线架82中间配线架83走线架、电缆走道84地面上明装走线槽85地面下暗装走线槽86交流母线87直流母线88装在支柱上的封闭式母线89母线伸缩接头90中性线91保护线92保护和中性共用线93具有保护和中性的三相配线94滑触线95地下线路96架空线路97管道线路98多孔(如6孔)管道线路99具有埋入地下连接点的线路100水下线路101沿建筑物明敷设通信线路102沿建筑物暗敷设通信线路103电气排流电缆104挂在钢索上的线路105用单线表示的多回线路(或电缆管束)106导线、导线组、电路线路、母线一般符号107三根导线108四根导线109事故照明线11050V及其以下电力及照明线路序图形符号说明号111控制及信号线路(电力及照明用)112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒122电力电缆连接盒电力电缆分线盒123控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器126火灾报警装置127热128烟129易爆气体130手动启动131电铃132扬声器133发声器134电话机135照明信号136手动报警器137感烟火灾探测器138感温火灾探测器139气体火灾探测器140火警电话机141报警发声器142有视听信号的控制和显示设备143在专用电路上的事故照明灯144自带电源的事故照明灯装置(应急灯)145警卫信号探测器146警卫信号区域报警器147警卫信号总报警器148逃生路线,逃生方向149逃生路线,最终出品150二氧化碳消防设备辅助符合152氧化剂消防设备辅助符号153卤代烷消防设备辅助符号机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3延时动作注：三角为指向返回方向4自动复位注：三角为指向返回方向5定位非自动复位6脱离定位7进入定位8两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11堵塞器件12向左边移动被堵塞的已堵住的堵塞器件13机械联轴器、离合器14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17一般情况下手动控制18受限制的手动控制19拉拔控制20旋转控制序号国家标准图形符号说明21推动操作22接近效应操作23接触效应操作24紧急开关25手轮操作26脚踏操作27杠杆操作28可拆卸的手柄操作29钥匙操作30曲柄操作31滚轮操作32凸轮操作33过电流保护的电磁操作34电磁执行器操作35热执行器操作36电动机操作37电钟操作非电量控制及其他38液位控制39计数控制40流体控制41气流控制42温度控制(θ可用t代替)43压力控制44滑动控制45端子导线的连接46可拆卸的端子47连接点交流器方框符号48交换器一般符号转换器一般符号49直流交流器50整流器51桥式全波整流器52逆变器53整流器/逆变器电动机启动器的方框符号54电动机起动器的一般符号55步进起动器56调节-起动器57带自动释放的起动器58可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59星-三角起动器60自耦变压器式起动器61带可控整流器的调节-起动器接近和接触敏感器件62接近传感器63接触传感器64接近开关动合触点65接触敏感开关动合触点66磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68单相插座69暗装单相插座70密闭(防水)单相插座71防爆单相插座72带保护触点插座带接地插孔的单相插座73带接地插孔的暗装单相插座74带接地插孔的密闭(防水)单相插座75带接地插孔的防爆单相插座76带接地插孔的三相插座77带接地插孔的暗装三相插座78带接地插孔的密闭(防水)三相插座79带接地插孔的防爆三相插座80插座箱(板)81多个插座(示出3个)82具有单极开关的插座83具有隔离变压器的插座84带熔断器的插座电力、照明和电信布置开关85开关一般符号86单极开关87暗装单极开关88密闭(防水)单极开关89防爆单极开关90双极开关91暗装双极开关92密闭(防水)双极开关93防爆双极开关94三极开关95暗装三极开关96密闭(防水)三极开关97防爆三极开关98单极拉线开关99单极限时开关100具有指示灯的开关101双极开关(单极三线)102调光器国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘)画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地)250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接380伏-20安,距地0.3米地)安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线)250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯)规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯三管荧光灯荧光灯花灯组合防爆型光灯投光灯规格、容量详见设计图注图形符号图集使用的范例和说明国标名称型号、规格、做法说明电源引入线除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集2根JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位)无功电能表除注明外,均由供电部门备料安装(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘)除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米)自室内该处地面算起安装或敷设高度(米)自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米);a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;N-----中性线e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
电气图形符号
电气图形符号和电气文字符号方便用户查阅、设计电气图纸，昌晖仪表制造有限公司依据最新国家标准、IEC标准，整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号：DC 交流电文字符号：AC负极中线（中间线）中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号：WD 端子板文字符号：插座、阴接触件（连接器的）插头、阳接触件（连接器的）插头和插座插座文字符号：XS 插头文字符号：XP连接片断开的连接片电阻连接片文字符号：XB 连接片文字符号：XB 电阻文字符号：RA；R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号：RS 电加热元件文字符号：EE电容器极性电容器二极管电容器文字符号：CA；C(旧) 二极管文字符号：VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号：VV 晶体三极管文字符号：VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号：VS 扼流线圈文字符号：RA；LC(旧)励磁线圈文字符号：RA；LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号：TB；UV(旧) 蓄电池文字符号：GB 电能发生器文字符号：GF；GS(旧) 调制器、混频器文字符号：UM光电发生器直流/直流逆变器整流器整流器文字符号：TB；U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关（负荷隔离开关）隔离开关文字符号：QB；QS(旧) 隔离开关文字符号：QB；QS(旧) 负荷开关文字符号：QB；QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号：QA；QF(旧) 熔断器式开关文字符号：QA；QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号：QA；QKF(旧) 接触器触点文字符号：QA；KM(旧)接触器的动断触点静态开关静态（半导体）接触器接触器触点文字符号：QA；KM(旧)熔断器带连杆的熔断器（撞击式熔断器）火花间隙熔断器文字符号：FA；FU(旧) 熔断器文字符号：FA；FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号：F 接触器触点文字符号：KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT 时间继电器文字符号：KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号：SA 按钮文字符号：SB 按钮文字符号：SB防误操作动合常开触点的按钮开关位置开关，常开触点位置开关，常闭触点按钮文字符号：SB 位置开关文字符号：SQ 位置开关文字符号：SQ热敏开关，常开触点热敏开关，常闭触点热敏自动开关，常闭触点热继电器，常闭触点液位控制器，常开触点继电器的线圈热继电器文字符号：BB；FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号：KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号，常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号：瓦斯保护器自动重合闸继电器电压表电压表文字符号：PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号：FAR 无功功率表文字符号：PR功率因素表相位表频率计功率因素表文字符号：PPF 相位表文字符号：PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号：PJR 最大需量表(负荷监测仪)文字符号：PM 热电偶文字符号：TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号：TC母钟子钟、钟信号灯信号灯文字符号：HG(绿)；HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号：G 同步发电机文字符号：GS 电动机文字符号：M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号：MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号：MC变压器图形符号双绕组变压器双绕组变压器（形式2）绕组间有屏蔽的双绕组单相变压器变压器文字符号：T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器，星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器，星形连接三相自藕变压器，星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号：TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号：TA 电流互感器文字符号：TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心，每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个；三根次级引线)具有两个铁心，每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划（设计）的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯，红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。
常用电气符号国际标准和国家标准
目前全部采用国,,旧符号为国家标准(注:新符号为国际标准.) 际标准来使用国家标准国际标准序号元件名称J 继电器K 1LJ KA 2 电流继电器FLJ KAN 3 负序电流继电器LLJ KAZ 4 零序电流继电器YJ KV 5 电压继电器ZYJ KVP 6 正序电压继电器FYJ KVN 7 负序电压继电器LYJ KVZ 8 零序电压继电器SJ KT 9 时间继电器GJ KP 10 功率继电器CJ KD 11 差动继电器XJ KS 12 信号继电器XMJ 13 信号冲击继电器KAIZJ KC 继电器14RJ 热继电器KR 15ZKJ KI 16 阻抗继电器WJ KTP 17 温度继电器WSJ KG 18 瓦斯继电器HJKON 或KCR 合闸继电器19TJ KTR 20 跳闸继电器HWJ KCP 21 合闸继电器TWJ KTP 跳闸继电器22JJ 23 电源监视继电器KVSYJJ 24 压力监视继电器KVPYZJ 电压继电器KVM 25SXJ 继电器KCA 26 事故信号BCJ 27 继电保护跳闸出口继电器KOUSHJ 手动合闸继电器KCRM 28STJ 手动跳闸继电器KTPM 29JSJ KAC或KCL 30 加速继电器FJKPE 31 复归继电器BSJ 或KCB 32 闭锁继电器KLATJJ KSY 33 同期检查继电器ZZQ ASA 34 自动准同期装置ZCJARE 35 自动重合闸装置ZTL AAVR AVR或36 自动励磁调节装置BZT 或AATSRSAD 37 备用电源自动投入装置AN SB 38 按扭HA SBC 39 合闸按扭TA SBT 40 跳闸按扭FASBR 或SBre 复归按扭41YA 42 试验按扭SBteJTA 43 紧急停机按扭SBesQA 44 起动按扭SBstBA SBhs 自保持按扭4546 停止按扭SBssKK 控制开关SAC 47ZK SAH或SA 48 转换开关CK 测量转换开关SAM 49TK SAS 50 同期转换开关DTK 自动同期转换开关2SASC 51 STK 1SASC 52 手动同期转换开关ZTK SSA2 53 自同期转换开关QA 54 自动开关DK SN 55 刀开关QK或RD FU 56 熔断器RDS FUhs 57 快速熔断器BK SAL 58 闭锁开关XD HL 信号灯59GP 或HP 60 光字牌HLJL HA 61 警铃HAB或HC 合闸接触器KMC 62CKM 接触器63HQ LC Yon或64 合闸线圈TQ 或YoffLT 65 跳闸线圈XS 66 插座插头XP 67XT 68 端子排XE 69 测试端子LP XB 70 连接片XDC GB 71 蓄电池YB BP 72 压力变送器WDB BT 73 温度变送器PT 74 电钟PA 75 电流表PV 76 电压表PJ 77 电度表PPA 78 有功功率表79 无功功率表PPRS 同期表80频率表PF 81C 82 电容器Rmc Rfd 83 灭磁电阻RFS或分流器RW 84 RT 热电阻85RP 电位器86L 电感（电抗）线圈87LH CT或TA 88 电流互感器YH PT或89 电压互感器TVSYH TV 10KV电压互感器UYH TV 电压互感器35KVYYH TV 110KV电压互感器DL QF 断路器90G QS 91 隔离开关B TM 电力变压器92TF GS 93 同步发电机JD MA 94 交流电动机ZD MD 95 直流电动机电压互感器二次回路小母线96TQMa,TQMb 或WSTWVB 97 同期电压小母线（待并）TQM`a,TQM`b WOS`或WVBn 98 同期电压小母线（运行）1WSC,2WSC,3WSC 准同期合闸小母线991THM,2THM,3THM 1WPO,2WPO,3WPO+KM,-KM +WC,-WC 100 控制电源小母线+XM,-XM +WS,-WS 101 信号电源小母线+HM,-HM +WON,-WON 102 合闸电源小母线SYM 事故信号小母线WFA 103104 零序电压小母线WVBz。
常用低压电气图形符号和文字符号
反相放大器
∞N
N 1
L 可变电感器
电抗器
L
数-模转换器
N
模-数转换器
＃/∪ N ∪/＃ N
鼠笼型电动机
U VW
M
3～
M 电动机
绕线型电动机
U VW
M
3～
它励直流电
M
动机
分类
名称
P 测量设 备，试 验设备
有功 功率表
有功 电度表
图形符号 文字符号
KW PW
KWh PJ
Q
电力电路的 断路器
五、 S：控制回路中的开关器件 1、 SA：转换开关
2、 SB：按钮 3、 扭子开关 4、 SQ：行程开关 5、 SP：压力开关
6、 ST：温度开关
7、 SL：液位开关
六、 H：指示器件 1、 HA：蜂鸣器 2、 HL：指示灯
● EL：信号灯，图形符号与 HL 相同。 七、 R：电阻器
1、 RP 电位器 ▲ X：端子 ▲ M：三相鼠笼式异步电动机
并励直流电动机
M
通用继电器
KA
KA
串励直流电动机
M
接触器
KM
KM
M
三相步进电动机 电动机
M
K
继电器，
或
接触器 通电延时 型时
KT
KT
间继电器
KT
或 KT
KT
KT
永磁直流电动机
M
断电延时型时 间继电器
L 电感器， 电感器 电抗器
或
KT
KT
或 KT KT KT
N 运算放大器
模拟元件 KT
L
(一般符号)
L
常用低压电气图形符号和文字符号

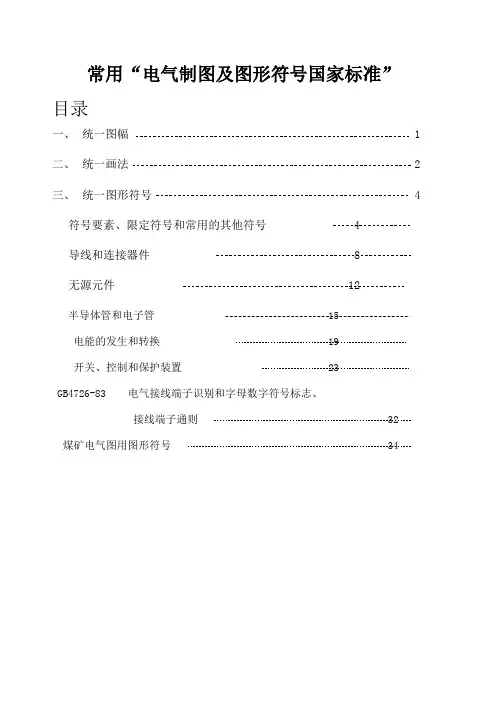

常用电气制图国标
常用“电气制图及图形符号国家标准”目录一、统一图幅 1二、统一画法 2三、统一图形符号 4符号要素、限定符号和常用的其他符号 4 导线和连接器件 8无源元件 12半导体管和电子管 15电能的发生和转换 19开关、控制和保护装置 23GB4726-83 电气接线端子识别和字母数字符号标志、接线端子通则 32 煤矿电气图用图形符号 34电气制图及图形符号国家标准汇编一、统一图幅1、电气制图一般规定：图纸幅面尺寸及代号见表1表12、如果需要加长的图纸,应采用表2中所规定的图幅表23、如果表1和表2所列幅面仍不能满足要求时,一是可按照机械制图图纸幅面及格式的规定加大幅面;二是可将矿区供电系统图按地面、井下或分水平分别绘制;二、统一画法1、图线形式应采用表3所示的图线型式表32、图线宽度：一般从以下系列中选取：,,,,,,mm一般通常只选两种宽度的图线,粗线的宽度为细线的两倍;3、图线间距：建议平行线之间的最小距离应不小于粗线的两倍,同时不小于;4、字体:为了适应缩微的要求,推荐的字体最小高度如表4所示表45、箭头及指引线箭头：信号线和连接线的箭头应是开口的如图1图1指引线：指引线应是细实线指引线的箭头应是实心的如图2图2指引线末端在轮廓线内围一黑点如图3图3指引线末端在电路线上用一短斜线见图44mm2图4三、统一图形符号所用图形符号应符合国标GB4728电气图用图形符号煤矿电气图专用图形符号的规定,如果采用上述标准中未规定的图形符号时,必须加以说明;中华人民共和国国家标准符号要素,限定符号和常用的其他符号1、符号要素轮廓和外壳表52、限定符号电流和电压的种类表6操作和操作方法表7接地、接机壳和等电位表8其他表9中华人民共和国国家标准导线和连接器件1、导线表102、端子和导线的连接表112、连接器件表124、电缆附件表13中华人民共和国国家标准无源元件1、电阻器、电容器和电感器1.1电阻器表141.2电容器表151.3电感器 表16半导体管和电子管1.4 半导体二极管示例 表17晶体闸流管示例表18半导体管示例表191.6光电子、光敏和磁敏器件示例表20电能的发生和转换表21变压器和电抗器表22互感器和脉冲变压器示例表23表24原电池和蓄电池表25电气图用图形符号开关、控制和保护装置1.触头1.1限定符号表26两个或三个位置的触点表27具有两个位置的过渡触点表281,4 提前或滞后动作的触点表29延时触点示例表301.5有弹性返回和无弹性返回触点示例表312、开关、开关装置和起动器单极开关表32位置和限制开关表335、接近和接触敏感开关传感器和监测器表35开关表366、保护器件熔断器和熔断器式开关表37花间隙和避雷器表38灯和信号器件表39GB4026-83电气接线端子识别和字母数字符号标志、接线端子通则1. 电气接线端子的标记表402. 特定导线的标记表41MT/T570-1996中华人民共和国煤炭工业部1996-12-03批准 1997-10-01实施前言本标准所规定的图形符号,是根据我国煤炭行业的具体情况和使用要求,对国家标准GB4728电气图用图形符号所作的补充,它专门适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;本标准中的图形符号,是根据我国煤炭行业独特而行之有效的图形符号的基础上,参照ISQ和国外先进标准的图形符号,按国家标准电气图用图形符号总则设计的;本标准图形符号的章条与国家标准GB4728电气图用图形符号的章条顺序基本一致,以使配合使用;本标准由煤炭工业部科技教育司提出;本标准由煤矿专用设备标准化技术委员会归口;本标准起草单位：西安矿业学院本标准主要起草人：马中骥班建勋刘景兰;本标准委托煤矿专用设备标准化技术委员会电气分会解释;1、范围本标准规定了除GB4728电气图用图形符号以外的煤矿电气图专用图形符号及其设计和使用规则;本标准适用于煤矿电气设计,生产科研及管理等方面,作为有关电气图的基本组成;2、引用标准下列标准包含的条文,通过在本标准中引用而构成为本标准的条文;在标准出版时,所示版本均为有效;所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性;爆炸性环境用防爆电气设备通用要求电气图用图形符号总则电气图用图形符号符号要素、限定符号和常用的其他符号电气图用图形符号导线和连接器件电气图用图形符号无源元件电气图用图形符号电能的发生和转换电气图用图形符号开关、控制和保护装置电气图用图形符号测量仪表、灯和信号器件电气图用图形符号电信、交换和外围设备电气图用图形符号电信、传输电气图用图形符号电力、照明和电信布置GB7093 1-86 图形符表示规则总则GB7093 2-86 图形符表示规则产品技术文件用图形符号GB12173-90 矿用一般性电气设备GB/T14479-93 传感器图用图形符号3、设计和使用规则本标准规定的图形符号应按国家标准电气图用图形符号的规定绘制; 在不改变符号涵义的前提下,可根据图面布置的需要旋转符号的方位或符号镜像放置,但文字和指示方向不得倒置;在本标准中规定的一般符号,若需表明对象的特定形式,可用规定的专用代号,注写在该一般符号的右下角加以限定;例如矿用防爆变压器的一般符号为:如欲表示矿用隔爆变压器,其图形符号应表示为：d3.4本标准规定的图形符号,仅是在煤矿电气图方面对国家标准电气图用图形符号的补充;不足应用时,可参照有关标准推绎,派生和使用新的符号,使用非标准规定符号时,必须注明其涵义;4、连接器件连接器件图形符号见表1表1 连接器件图形符号5、电能发生和转换电能发生和转换图形符号见表2表2 电能发生和转换图形符号5、开关、起动器和保护装置表3 开关、起动器和保护装置图形符号7、灯和信号器件灯和信号器件图形符号见表4 表4 灯和信号器件图形符号8、地面、井下变配电设施和设备地面、井下变配电设施和设备图形符号见表5 表5 地面、井下变配电设施和设备图形符号9、监测、控制和电信监测、控制和电信图形符号见表6 表6 监测、控制和电信图形符号。
电气图形符号
电气图形符号和电气文字符号方便用户查阅、设计电气图纸，昌晖仪表制造有限公司依据最新国家标准、IEC标准，整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号：DC 交流电文字符号：AC负极中线（中间线）中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号：WD 端子板文字符号：插座、阴接触件（连接器的）插头、阳接触件（连接器的）插头和插座插座文字符号：XS 插头文字符号：XP连接片断开的连接片电阻连接片文字符号：XB 连接片文字符号：XB 电阻文字符号：RA；R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号：RS 电加热元件文字符号：EE电容器极性电容器二极管电容器文字符号：CA；C(旧) 二极管文字符号：VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号：VV 晶体三极管文字符号：VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号：VS 扼流线圈文字符号：RA；LC(旧)励磁线圈文字符号：RA；LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号：TB；UV(旧) 蓄电池文字符号：GB 电能发生器文字符号：GF；GS(旧) 调制器、混频器文字符号：UM光电发生器直流/直流逆变器整流器整流器文字符号：TB；U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关（负荷隔离开关）隔离开关文字符号：QB；QS(旧) 隔离开关文字符号：QB；QS(旧) 负荷开关文字符号：QB；QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号：QA；QF(旧) 熔断器式开关文字符号：QA；QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号：QA；QKF(旧) 接触器触点文字符号：QA；KM(旧)接触器的动断触点静态开关静态（半导体）接触器接触器触点文字符号：QA；KM(旧)熔断器带连杆的熔断器（撞击式熔断器）火花间隙熔断器文字符号：FA；FU(旧) 熔断器文字符号：FA；FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号：F 接触器触点文字符号：KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT 时间继电器文字符号：KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号：SA 按钮文字符号：SB 按钮文字符号：SB防误操作动合常开触点的按钮开关位置开关，常开触点位置开关，常闭触点按钮文字符号：SB 位置开关文字符号：SQ 位置开关文字符号：SQ热敏开关，常开触点热敏开关，常闭触点热敏自动开关，常闭触点热继电器，常闭触点液位控制器，常开触点继电器的线圈热继电器文字符号：BB；FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号：KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号，常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号：瓦斯保护器自动重合闸继电器电压表电压表文字符号：PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号：FAR 无功功率表文字符号：PR功率因素表相位表频率计功率因素表文字符号：PPF 相位表文字符号：PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号：PJR 最大需量表(负荷监测仪)文字符号：PM 热电偶文字符号：TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号：TC母钟子钟、钟信号灯信号灯文字符号：HG(绿)；HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号：G 同步发电机文字符号：GS 电动机文字符号：M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号：MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号：MC变压器图形符号双绕组变压器双绕组变压器（形式2）绕组间有屏蔽的双绕组单相变压器变压器文字符号：T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器，星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器，星形连接三相自藕变压器，星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号：TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号：TA 电流互感器文字符号：TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心，每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个；三根次级引线)具有两个铁心，每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划（设计）的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯，红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。
电气制图及图形符号国家标准汇总
03-02-20
n
多相系统的中性点
（示出用单线表示）
2、连接器件
表12
序号
图形符号
说明
03-03-01
03-03-02
优选型
其他型
插座（内孔的）
或插座的一个极
03-03-03
03-03-04
优选型
其他型
插头（凸头的）
或插头的一个极
03-03-05
03-03-06
优选型
其他型
插头和插座（凸头和内孔的）
常用“电气制图及图形符号国家标准”
有关规定“煤矿电气图专用符号”规定
前言
煤矿供电系统图，排水系统图是煤矿安全规程要求必备的图纸，是指导矿井安全生产的重要图纸资料。图纸要求必须全面、准确、无误的反映现场的实际情况。图纸的绘制应符合国家及行业的标准要求。经多次检查各矿的供电系统图、排水系统图一矿一个样，图纸的图幅、画法、字体、标注、符号等很不统一，不符合制图及图形符号国家标准，及煤矿电气图专用图形符号企业标准。为使各矿两种图纸达到标准要求，现将《电气制图及图形符号国家标准汇编》和《煤矿电气图专用图形符号》及排水管道图形有关符号择录如下：
电缆直通接线盒（示出带三根导线）多线表示
单线表示
03-04-01
03-04-01
3 3
3
电缆连接盒（示出带三根导线T形连接）多线表示
单线表示
03-04-01
电缆气闭套管（示出带有三根电缆，梯形长边为高压端边）
中华人民共和国国家标准
GB4728.4-85
1、电阻器、电容器和电感器
1.1电阻器
表14
序号
注意区别此触点和下图热继电器的触点213开关装置和控制装置表34序号图形符号说明071301多极开关般符号071302多线表示071303接触器在非动作位置触点断开071304具有自动释放的接触器071306r接触器在非动作位置触点闭合071307断路器071308隔离开关07130911具有中间断开位置的双向隔离开关0713101负何开关负何隔离开关071311具有自动释放的负荷开关071312手动操作带有阻塞器件的隔离开关5接近和接触敏感开关519传感器和监测器表35序号图形符号说明0719014接近传感器071904接触传感器520开关表36072001g1接触敏感动合触点072002接近开关动合触点0720030磁铁接近时动作的接近开关动合触点072004fe1铁接近时动作的接近开关动断触点6保护器件621熔断器和熔断器式开关表37序号图形符号说明072101熔断器一般符号072102l供电端由粗线表示的熔断器0721031卩带机械连杆的熔断器072103具有报警触点的二端熔断器072104具有独立报警电路的熔断器0721051跌开式熔断器令克0721061熔断器式开关072109i熔断器式负荷开关072109y1任何个撞击器式熔断器熔断而自动释放的二相开关622花间隙和避雷器表38序号图形符号说明07220111火花间隙072202双火花间隙072231避雷器灯和信号器件表39序号图形符号说明0810010灯一般符号081005电喇叭081006电铃081008单打电铃081009电警笛报警器081010w蜂鸣器gb402683电气接线端子识别和字母数字符号标誌接线端子通则1
最新国标电气图常用文字符号
电机类
名称
符号 名称
符号
发电机
电机扩大机 AR
直流发电机
GD(C) 感应同步器 IS
交流发电机
GA(C) 自整角机
异步发电机
GA 绕组（线圈）
同步发电机
GS 电枢绕组 WA
变频机
GF 定子绕组 WS
测速发电机
TG 转子绕组 WR
发电机电动机组 G-M 励磁绕组 WE
永磁发电机
FU
欠电流继电器 KUC
-1-
电气图常用文字符号(2)
电子元器件类
二极管
VD
三极管，晶体管 VT
频敏变阻器 励磁变阻器
晶闸管
VT(H) 热敏电阻器
稳压管 单结晶体管 场效应晶体管 发光二极管
VS 压敏电阻器 VU 放电电阻器 VF(E) 制动电阻器 VL(E) 起动变阻器
整流器
UR 调速电阻器
控制电路用电源整
水银开关
SM 鼓形控制器
脚踏开关
SF 主令控制器
程序控制器
SB SB(T) SB(P) SB(C) SB(O) SB(S) SB(F) SB(R) SB(L) SB(I) SB(E) SB(D)
QCC QFA QD QM QP
接触器，继电器和保护器件类
接触器
KM 零电流继电器 KHC
交流接触器 KM(A) 功率继电器 KP
YA 电磁吸盘 YA(L) 电磁阀 YA(B) 电动阀 YC 牵引电磁铁 YB
YH YV YM YA(T)
其他
插头
XP 测试插孔 XJ
插座
XS 红色信号灯 HLR
信号灯，指示灯 HL 绿色信号灯 HLG
常用电气符号(国际标准和国家标准)
（注:新符号为国际标准，旧符号为国家标准，目前全部采用国际标准来使用.）
序号元件名称国际标准国家标准
2电流继电器KA LJ
4零序电流继电器KAZ LLJ
5电压继电器KV YJ
6正序电压继电器KVP ZYJ
8零序电压继电器KVZ LYJ
9时间继电器KT SJ
23电源监视继电器KVS JJ
26事故信号继电器KCA SXJ
38按扭SB AN 39合闸按扭SBC HA
41复归按扭SBre或SBR FA
50同期转换开关SAS TK
54自动开关QA 55刀开关QK或SN DK 56熔断器FU RD
58闭锁开关SAL BK
59信号灯HL XD
60光字牌HL或HP GP
61警铃HAB或HA JL
62合闸接触器KMC HC 63接触器KM C
64合闸线圈Yon或LC HQ 65跳闸线圈Yoff或LT TQ 66插座XS
67插头XP
68端子排XT
69测试端子XE
74电钟PT
76电压表PV
77电度表PJ
80同期表S
81频率表PF
82电容器C
84分流器RW
85热电阻RT
86电位器RP
87电感（电抗）线圈L
90断路器QF DL 91隔离开关QS G
92电力变压器TM B
93同步发电机GS TF 94交流电动机MA JD 95直流电动机MD ZD
96电压互感器二次回路小母线
99准同期合闸小母线1WSC,2WSC,3WSC。
国家标准图集-电气图例1
序号 符 星
3-196 3-195
符 号 来 l
IEC 617-8 ：1996 08-10-02 IEC 617-8 ：1996 08-10-01
闪光型信号灯 Signal lamp,flashing type 灯,一般符号lamp,general symbol 信号灯, 一般符号Signal lamp,general symbol 如果要求指示颜色 ,则在靠近符号处标出下列代码∶ RD — 红 red YE — 경 yellow GN — 펟 green BU — 龵 blue WH — 缋 white 如果要求指示灯类型 ,则在靠近符号处标出下列代码∶ Ne — 슟 neon Xe — ꯊ xenon Na — 钠气 sodium vapour Hg — 뜩 mercury I —地 iodine IN — 白炽 incandescent EL — 电发光 electroluminescent ARC — 弧光 arc FL — 荧光般 fluorescent IR — 红外线 infra-red UV — 紫外线 ultra-violet LED — 发光二极管 light emitting diode
序3-192 3-193 3-197 3-198 3-199
W位 W位 W位 varh
说
电度表 Watt-hour meter 多费率电度表 ,示出二费率 Multi-rate watt-hour meter,two-rate shown 带发送器电度表 Watt-hour meter with transmitter 无功电度表 Var-hour meter 钟一般符号 Clock,general symbol 二次钟 Secondary clock 母钟 Master clock 电喇叭Horn 电铃 Bell 报警器Siren
常用电气符号(国际标准和国家标准)
常用电气符号(国际标准和国家标准)(注:新符号为国际标准,旧符号为国家标准,目前全部采用国际标准来使用.)序号元件名称国际标准国家标准1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM 104 零序电压小母线WVBz。
电气图例符号
下面是常用电器文字代号YF是防火阀。
给你提供些资料，绝对有用。
可不可以再追加些分数啊?电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ）电压继电器（负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW（NZ）功率方向继电器(负序零序）KA 瞬时继电器; 瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU--熔断器FR—-热继电器KM —-接触器KA--1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM-—接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB-—按钮开关SA 转换开关电流表PA 电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表（负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB 插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件（电加热）FH照明灯（发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV 时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器（负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ）功率方向继电器（负序零序）KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU—-熔断器FR——热继电器KM ——接触器KA—-1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB--按钮开关Q--电路的开关器件FU——熔断器KM——接触器KA-—1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT-—延时有或无继电器SB—-按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA 光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C 电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE 发热器件(电加热）FH照明灯（发光器件）EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM1。
国标电气符号大全
电气元器件符号大全文字符仪表P电流表PA 电压表PV 有功电度表PJ 无功电度表PJR 频率表PF相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF 有功功率表PW 无功功率表PR无功电流表PAR信号灯H声信号HA 光信号HS 指示灯HL 红色灯HR绿色灯HG 黄色灯HY 蓝色灯HB 白色灯HW连接X连接片XB 插头XP 插座XS 端子板XT母线W电线,电缆,母线W 直流母线WB 插接式(馈电)母线WIB 电力分支线WP照明分支线WL 应急照明分支线WE 电力干线WPM 照明干线WLM应急照明干线WEM 滑触线WT 合闸小母线WCL 控制小母线WC信号小母线WS 闪光小母线WF 事故音响小母线WFS 预告音响小母线WPS电压小母线WV 事故照明小母线WELM熔断F避雷器F 熔断器FU 快速熔断器FTF跌落式熔断器FF 限压保护器件FV电容C电容器C 电力电容器CE接触开关S正转按钮SBF 反转按钮SBR 停止按钮SBS 紧急按钮SBE试验按钮SBT 复位按钮SR 限位开关SQ 接近开关SQP手动控制开关SH 时间控制开关SK 液位控制开关SL 湿度控制开关SM压力控制开关SP 速度控制开关SS 温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流U整流器U 可控硅整流器UR 控制电路有电源的整流器VC 变频器UF变流器UC 逆变器UI电机M电动机M 异步电动机MA 同步电动机MS 直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC执行器Y电动阀YM 电磁阀YV 防火阀YF 排烟阀YS电磁锁YL 跳闸线圈YT 合闸线圈YC 气动执行器YPA,YA 电动执行器YE电阻R电阻器,变阻器R 电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS频敏变阻器RF 限流电阻器RC电感L感应线圈,电抗器L 励磁线圈LF 消弧线圈LA 滤波电容器LL电热E发热器件(电加热) EH 照明灯(发光器件) EL 空气调节器EV 电加热器加热元件EE 转换器B光电池,热电传感器B 压力变换器BP 温度变换器BT 速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL 温度测量传感器BH,BM图文符。
电气原理图符号大全
国家标准图形符号
说明
推动操作
接近效应操作
接触效应操作
紧急开关
手轮操作
脚踏操作
杠杆操作
可拆卸的手柄操作 钥匙操作
标准文案
实用文档 30
曲柄操作
31
滚轮操作
32
凸轮操作
33
过电流保护的电磁操作
34
电磁执行器操作
35
热执行器操作
36
电动机操作
37
电钟操作
非电量控制及其他
38
液位控制
39
计数控制
40
流体控制
暗装拉线式定时开关 250 伏-6 安
暗装拉线式多控开关 250 伏-6 安
暗装按钮式多控开关 250 伏-6 安
电铃开关
250 伏-6 安
天棚灯座(裸灯头) 墙上灯座(裸灯头)
容量和安装方式见设计图
实用文档
各灯具一般符号
灯具型号见本图集
花灯
符号下面的数字，为选用本图集中待选定型灯具的设计编号
电气工程图形符号
(十一)
序 国家标准图形符号
号
说明
41
气流控制
温度控制 42
(θ 可用 t 代替)
43
压力控制
标准文案
实用文档 44 45
46 47
48 49 50 51 52 53
54 55 56 57 58
标准文案
滑动控制 端子 导线的连接 可拆卸的端子 连接点 交流器方框符号 交换器一般符号 转换器一般符号 直流交流器
暗装单相三极防脱锁 250 伏-10 安,距地 0.3 米,居民住宅及儿童活动场所应采用安全插
实用文档 标准文案
电气符号国家标准图例
EL ML
报警按钮 脚挑报警开关
按键式自动电话机
被动红外/微波双鉴探测器
室内对讲机
DZ
玻璃破碎探测器
B P V
磁卡读卡机
室内可视对讲机
KVDZ
压敏探测器
指纹读入机
操作键盘
KY
ACI
震动探测器
非接触式读卡机
报警通信接口 门磁开关
感烟探测器
变压器
报警警铃
压力垫开关
感温探测器
报警闪灯
紧急按纽开关
气体火灾探测器（点式）
ODF VDF IDF PC TP
综合布线配线架 CP
总配线架 数字配线架 语音信息点 有线电视信息点
集合点 室内分线盒 室外分线盒
光连接器（插头-插座）
矩形波导馈电的抛物天线 带本地天线的前端 无本地天线的前端 带自动增益和/或自动斜率控制的放大器 具有反向通路并带自动增益和 /或自动斜率控制的放大器
AM/FM
客房床头控制柜 火灾事故广播扬声器箱 音频变压器
AT
指示灯 先断后合的转换开关或触点 动合开关或触点 动断开关或触点
RS
音量控制器 分路广播控制盘 带火灾事故广播的 分路广播控制盘 火灾事故广播切换器 火灾事故广播联动控制信号源 蓄电池组
AR
二级多位开关 变阻器 匹配电阻、匹配负载 电阻器、变阻器 直流继电器
频道放大器
（
n
有室外防护罩的电视摄像机 图象分割器
OH （X）
具有反向通路的放大器 解码器 光发送机 光接收机 分配器 微波天线 光缆 传声器 监听器 扬声器 防盗探测器 防盗报警控制器 计算机 计算机操作键盘 显示器 打印机 通信接口 监视墙壁
R/D
国标电气原理图符号
名称符号名称符号名称符号名称符号开关按钮SB 接触器KM零电流继电器KHC 刀开关QK 起动按钮SB(T)交流接触器KM(A)功率继电器KP 组合开关SCB 停止按钮SB(P)直流接触器KM(D)频率继电器KF 转换开关SC(O)控制按钮SB(C)正转接触器KMF 控制继电器KC 负荷开关QS(F)操作按钮SB(O ）反转接触器KMR制动继电器KB 熔断开关式刀开关QF(S)信号按钮SB(S)起动接触器KM(S)差动继电器KD 断路器QF 事故按钮SB(F)制动接触器KM(S)接地继电器KE(F)隔离开关QS 复位按钮SB(R)励磁接触器KM(E)过载继电器KOL 控制开关SA合闸按钮SB(L)辅助接触器KM(U)时间继电器KT 接地开关QG 跳闸按钮SB(I)线路接触器KM(L)温度继电器KT(E)限位开关终端开关SQ试验按钮SB(E)加速接触器KM(A)热继电器KR 或FR 微动开关SM(G)检查按钮SB(D)给磁接触器KM(G)速度继电器KS(P)接近开关SP 控制器合闸接触器KM(C)加速度继电器KA(C)行程开关ST 凸轮控制器QCC 联锁接触器KM(I)压力继电器KP(R 灭磁开关QF(D)平面控制器QFA 起动器同步继电器KS 水银开关SM 鼓形控制器QD 电磁起动器KEM极化继电器KP 脚踏开关SF主令控制器QM 星－三角起动器KS(D)联锁继电器KI(N)程序控制器QP 自耦减压起动器KA(T)中间继电器KA 综合起动器KS(Y)气体继电器KG 继电器合闸继电器KC(L)电压继电器KV 跳闸继电器KT(R)过电压继电器KOV 信号继电器KS(I)欠电压继电器KUV动力制动继电器K(D)B 零电压继电器KHV无触电继电器KN(C)电流继电器KA 或KI 避雷器FA 过电流继电器KOC 熔断器FU欠电流继电器KUC国标电气原理图符号开关，控制器类接触器，继电器和保护器件类国标电气原理图符号名称符号名称符号名称符号名称符号发电机电机扩大机AR 插头XP 测试插孔XJ 直流发电机GD(C)感应同步器IS插座XS 红色信号灯HLR 交流发电机GA(C)自整角机信号灯，指示灯HL 绿色信号灯HLG 异步发电机GA 绕组（线圈)照明灯EL 黄色信号灯HLY 同步发电机GS 电枢绕组WA 电铃HA 白色信号灯HLW 变频机GF 定子绕组WS 电喇叭，蜂鸣器HZ 蓝色信号灯HLB测速发电机TG 转子绕组WR 端子板，接线板XT发电机电动机组G-M 励磁绕组WE 永磁发电机GP 并励绕组WS(H)励磁机GE 串励绕组WS(E)名称符号名称符号电动机他励绕组WS(P)二极管VD 频敏变阻器RF 直流电动机MD(C)稳定绕组WS(T)三极管，晶体管VT励磁变阻器RE 交流电动机MA(C)换向绕组WC(M)晶闸管VT(H)热敏电阻器RT 异步电动机MA 补偿绕组WC(P)稳压管VS 压敏电阻器RV 同步电动机MS 控制绕组WC 单结晶体管VU放电电阻器RD 调速电动机MA(S)起动绕组WS(T)场效应晶体管VF(E)制动电阻器RB 伺服电动机SM 反馈绕组WF 发光二极管VL(E)起动变阻器RS(T)笼型异步电动机MC 给定绕组WG整流器UR 调速电阻器RA 绕线转子异步电动机MW(R)控制电路用电源整流器VC 附加电阻器RA(D)逆变器UI 调速电位器R(P)A 电阻器R 分流器RS 名称符号名称符号变阻器RH 分压器RV(D)电流表A 温度计θ电位器RP电容器C电压表V 转速表n功率因数表cos φ电子元器件类其他电机类测量元件和仪表类国标电气原理图符号名称符号名称符号名称符号名称符号变压器调压变压器TT(C)电磁铁YA 电磁吸盘YH 电力变压器TM 同步变压器TS(Y)起重电磁铁YA(L)电磁阀YV 升压变压器T(S)U 调压器TV(R)制动电磁铁YA(B)电动阀YM 降压变压器T(S)D 互感器电磁离合器YC 牵引电磁铁YA(T)自耦变压器TA(U)电压互感器TV 或PT 电磁制动器YB隔离变压器TI(N)电流互感器TA 或CT照明变压器TL 电抗器整流变压器TR 饱和电抗器LT 名称符号名称符号电炉变压器TF 限流电抗器LC(L)电流调节器ACR 运算放大器N 饱和变压器TS(A)平衡电抗器LB 电压调节器AUR 晶体管放大器AD 起动变压器TS(T)起动电抗器LS 速度调节器ASR 集成电路放大器AJ 控制变压器TC 滤波电抗器LF磁通调节器AMR 计数器PC 脉冲变压器TI 功率调节器APR 信号发生器PS 电压变换器BU 与门DA 电流变换器BC 或门DO 速度变换器BV 与非门D(A)N 位置变换器BQ 非门，反相器DN 触发器AT 给定积分器AG 放大器A函数发生器AF组件，门电路类电器操作的机械器件类变压器，互感器和电抗器类。
电气的国家标准图例电气符号总集
层接线箱
变压器
感温探测器
出门按纽
门磁开关 振动感应器 电控门锁 对讲门口主机 彩色电视接收机
楼宇对讲电控防盗门主机
电磁门锁 出门按钮 报警按钮 脚挑报警开关
对讲门口子机 可视对讲门口主机 按键式自动电话机
室内对讲机
磁卡读卡机 指纹读入机 非接触式读卡机 报警警铃
室内可视对讲机 操作键盘
HUB LIU
A
B
A：编号 B：容量
* 光纤配线架
ODF
一般传真机 楼层配线架 综合布线配线架
总配线架 数字配线架 语音信息点 有线电视信息点
MDF 单频配线架
DDF 中间配线架
TP
数据信息点
TV
电话出线座
VDF
集合点
IDF
室内分线盒
PC
室外分线盒
TP 光连接器（插头 - 插座）
光纤光路中的转换接点 光衰减器
B
KVDZ
压敏探测器
P
KY
震动探测器
V
ACI
感烟探测器
压力垫开关
气体火灾探测器（点式）
建筑群配线架
CD
主配线架
BD
楼层配线架
FD
程控交换机
信息插座
TO
综合布线接口
架空交接箱
A
B
A：编号 B：容量
落地交接箱
A
B
A：编号 B：容量
电源插座 电话出线盒 一般电话机 按键式电话机
集线器 光缆配线设备 自动交换设备
频道放大器 （ 具有反向通路的放大器 解码器 光发送机 光接收机 分配器 微波天线 光缆 传声器 监听器 扬声器 防盗探测器 防盗报警控制器 计算机 计算机操作键盘 显示器 打印机 通信接口 监视墙壁
