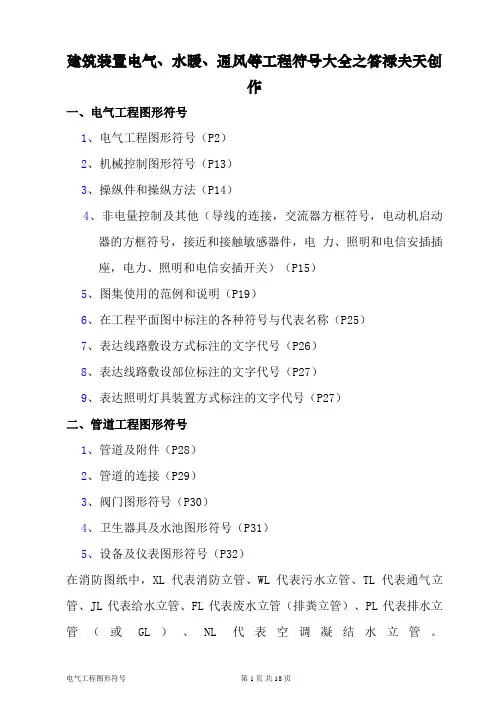

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极(一)电气工程图形符号--续表序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座(带接地) 250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注) 暗装调光开关调光开关,距地1.4米(见表注) 金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关 250伏-6安电铃开关 250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号 荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司6、在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
