某大厦高低压配电系统检查表

高低压配电房日常巡查内容要求及巡查表格

高低压配电房日常巡查内容要求及巡查表格 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】高低压配电房日常巡查内容及要求高低压电缆线路和桥架巡视时间；1、电缆接头、高压分支箱每周巡视检查一次，2、高低压电缆井的接头每周巡视检查一次，3、高低压电缆线路每天巡视检查一次，4、变电站进线电缆每月巡视检查一次。

巡视类容及要求1、对高低压电缆电路，应查看桥架是否扣整严实，防鼠封堵是否牢固，高低压电缆桥架应完好无破损，发现异常应及时处理并作好记录。

2、地下室配电房进线桥架电缆有无渗水现象。

3、查看电缆井沟内有无积水和污物，如有应及时排干积水清除污物。

4、井沟内的电缆、电缆头应完整清洁，接地线良好，无发热破裂现象。

5、外路电缆的外皮是否完整，支撑是否牢固。

6、各班组、巡查人员应熟悉变电站所属电缆线路分布情况。

镉镍直流屏巡视时间：每班巡视一次巡视类容及要求1、检查蓄电池电压值，连接片有无松动和腐蚀现象，壳体有无渗漏和变形，绝缘电阻是否下降。

2、对铅酸、镉镍蓄电池组，检查每只蓄电池的液面高度，看有无漏液，若液面低于下线，应补充蒸馏水，调整电解液的比重在合格范围内。

3、对充电装置，检查三相交流电压是否平衡，运行噪声有无异常，交流输入电压值、直流输出电压值、直流输出电流值等表计显示是否正确，正对地和负对地的绝缘状态是否良好。

4、检查直流电源装置上的各种信号灯、声响报警装置是否正常。

计量和指示仪表的巡视检查项目检查计量和指示仪表的指示值是否正确，指示灯是否正常。

高压柜、高压环网柜巡视时间：每班巡视一次巡视类容及要求A、开关柜屏上指示灯、带电显示器指示应正常，操作方式选择开关、机械操作把手投切位置应正确，控制电源及电压回路电源分合闸指示正确；B、分、合闸位置指示器与实际运行方式相符；C、屏面表计、继电器工作应正常，无异声、异味及过热现象，操作方式切换开关正常在“远控”位置；D、柜内照明正常，通过观察窗观察柜内设备应正常；绝缘子应完好,无破损；E、柜内应无放电声、异味和不均匀的机械噪声,柜体温升正常；F、柜体、母线槽应无过热、变形、下沉，各封闭板螺丝应齐全，无松动、锈蚀，接地应牢固；G、真空断路器灭弧室应无漏气,灭弧室内屏蔽罩如为玻璃材料的表面应呈金黄色光泽,无氧化发黑迹象；SF6断路器气体压力应正常；瓷质部分及绝缘隔板应完好，无闪络放电痕迹, 接头及断路器无发热，对于无法直接进行测温的封闭式开关柜，巡视时可用手触摸各开关柜的柜体，以确认开关柜是否发热；H、断路器操作结构应完好,直流接触器有无积尘,二次端子有无锈蚀；I、接地牢固可靠,封闭性能及防小动物设施应完好变压器巡视时间：每班巡视一次巡视类容及要求1、变压器温度是否正常，温控器完好，温度报警值在140摄氏度,超温跳闸值在150摄氏度,自动起风机值在90摄氏度,自动停风机值在80摄氏度。

供电配电检查表

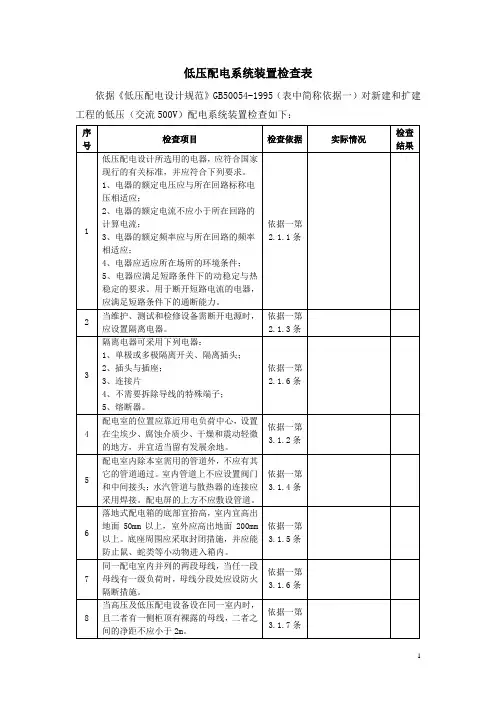

低压配电系统装置检查表
依据《低压配电设计规范》GB50054-1995（表中简称依据一）对新建和扩建工程的低压（交流500V）配电系统装置检查如下：
供配电系统检查表
依据《供配电系统设计规范》GB50052-1995（表中简称依据二）对110kV 及以下的供配电系统新建和扩建工程的设计检查如下：
10kV及以下变电所检查表
依据《10kV及以下变电所设计规范》GB50053-1994（表中简称依据三）对10kV及以下新建、扩建或改建工程的变电所设计检查如下：
35～110kV，单台变压器容量为5000kVA及以上变电所检查表
依据《35～110kV变电所设计规范》GB50059-1992（表中简称依据四）对35～110kV，单台变压器容量为5000kVA及以上新建变电所检查如下：
用电安全检查表
依据《用电安全导则》GB/T13862-92（表中简称依据五）对交流额定电压1000V 及以下、直流1500V以下的各类电气装置在安装、验收合格交付使用后的整个操作、使用、检查和维护过程检查如下：。

高低压配电室检查表

间
间
检修责任人
复查人
复查情况说明
调试□ 更换□ 维护保养
□
正常□ 不正常□
调试□ 更换□ 维护保养
□
正常□ 不正常□
调试□ 更换□ 维护保养
□
正常□ 不正常□
调试□ 更换□ 维护保养
□
正常□ 不正常□
调试□ 更换□ 维护保养
□
正常□ 不正常□
第2页
调试□
3
更换□ 维护保养
□
正常□ 不正常□
调试□
4
更换□ 维护保养
□
正常□ 不正常□
调试□
5
更换□ 维护保养
□
正常□ 不正常□
调试□
6
更换□ 维护保养
□
正常□ 不正常□
第1页
厂站名称
序号
检修项目
检修位置
7
8
9
10
11
高、低压配电室检修单
检修内容
维修方式配件名称
规格
数量
检修计划时作业完成时
高、低压配电室检修单
厂站名称
序号
检修项目
检修位置
检修内容
维修方式配件名称
规格
数量
检修计划时作业完成时
间
间
检修责任人
复查人
复查情况说明
1
电力电缆绝缘遥测
低压配电室XX号配电柜
XX号鼓风机电缆绝缘遥测
调试□ 更换□ 维护保养
□
正常□ 不正常□
调Hale Waihona Puke □2更换□ 维护保养
□
正常□ 不正常□

2024年楼宇电气系统安全检查表（3篇）

2024年楼宇电气系统安全检查表序号检查内容是否符合要求备注1 电气线路及设备的布置是否合理是/否2 电缆和线缆的绝缘是否完好是/否3 电气设备的接地是否良好是/否4 接线盒、配电箱等设备是否密封是/否5 电缆、线缆是否有松动、破损是/否6 电气设备及线路是否存在漏电现象是/否7 照明设备和照明线路是否正常工作是/否8 灭火器和灭火设备是否配备齐全是/否9 紧急照明系统是否正常工作是/否10 配电室及电气设备是否有火灾隐患是/否11 电气设备的负荷是否合理分配是/否12 备用电源是否正常工作是/否13 定期维护和保养是否按时执行是/否14 消防设备是否定期检修是/否15 电气设备是否有过载风险是/否16 是否存在电气设备接触不良是/否17 电气设备的电缆接头是否松动是/否18 电气设备的线路及接线盒是否有热现象是/否19 电气设备的接线是否正确连接是/否20 电气设备是否具备完善的漏电保护是/否21 是否存在非法接入电气设备是/否22 是否存在电气设备使用错误操作是/否23 是否存在未经授权的改动电气线路是/否24 电气设备的维修记录是否完善是/否25 是否存在火灾报警器故障或漏报是/否26 电气设备使用是否合规是/否27 电气设备的标识清晰可辨是/否28 是否有防雷措施和接地装置是/否29 是否存在电气设备使用年限过长是/否30 是否存在其他电气安全隐患是/否检查人员签字：日期：年月日备注:2024年楼宇电气系统安全检查表（2）1建立各变配电室巡回检查记录制，包括（工作票，操作票，设备线路检修与试检记录）2配电室应做到五防一通（防火、防水、防漏、防雨雪、防小动物及保持通风良好）。

3变配电所内外走道畅通，无易燃及其他杂物堆放，照明良好，照度符合要求。

4各类安全工具，临时接地线，消防器材齐全，定期试验合格。

5电缆沟不积水，不积油，无杂物，沟盖板完好齐全。

6电气设备外壳，防护罩，防护遮档等完好无缺。

供配电系统安全检查表

供配电系统安全检查表供配电系统安全检查表序号填写内容检查项目检查依据结果一、变配电所安全检查变电所位置的选择应根据有关规定，综合考虑确定。

应便于架空电力线的引进，靠近符合中心范围，交通运输方便，周围无污秽等。

配电装置各回路的相序排列宜一致，硬导体应涂刷相色油漆或相色标志。

颜色应符合规定，L1相黄色，L2相绿色，L3相红色。

从总配电所以放射式向分配电所供电时，该分配电所的电源进线开关宜采用隔离开关或隔离触头。

当分配电所需要带负荷操作或继电保护、自动装置有要求时，应采用断路器。

两配电所之间的联络线，应在供电侧的配电所装设断路器，另侧装设隔离开关或负荷开关；当两侧的供电可能性相同时，应在两侧均装设断路器。

变压器一次侧开关的装设应符合下列规定：一、以树干式供电时，应装设带保护的开关设备或跌落式熔断器；二、以放射式供电时，宜装设隔离开关或负荷开关。

当变压器在本配电所内时，可不装设开关。

变压器低压侧电压为0.4kV的总开关，宜采用低压断路器或隔离开关。

当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路器。

位于厂区的东北角，便于电力线路的引进，符合《35～110kV变电所设计规范》GB -95的引入，也不存在污秽物等，交通便利。

二、配电室安全检查各通道宽度符合标准要求。

电组设置在高压配电室内，距离符合要求。

下层电组距地面0.4m，上层电组距地面1.9m，电装置顶部到屋顶净距1.5m，布置为三层。

全部采用钢百页窗。

但锅炉系统的通风窗未设百页窗。

配电所各房间没有与不良环境相临，符合要求。

10kV及以下变电所设计规范》GB-94中的第3.2.13条规定，高压配电室内各种通道的最小宽度应符合表 4.2.7的规定。

建议设备安装在单独房间内，但当电组容量较小时，可设置在高压配电室内，但与高压配电装置的距离不应小于1.5m。

安装在室内的装配式高压电组，下层电的底部距地面不应小于0.2m，上层电的底部距地面不宜大于2.5m，电装置顶部到屋顶净距不应小于 1.0m。

高低压配电房检查表

高低压配电房检查表高低压配电房检查表检查项目：高低压电缆线路和桥架检查内容：1.高低压电缆桥架扣整严实，完好无破损。

2.防鼠封堵牢固。

3.地下室配电房进线桥架电缆无渗水现象。

4.电缆井沟内无积水和污物。

5.井沟内的电缆、电缆头完整清洁，接地线良好，无发热破裂现象。

6.外路电缆的外皮完整，支撑牢固。

7.各班组、巡查人员熟悉变电站所属电缆线路分布情况。

检查周期：每班次是否符合：是否改写后：在高低压配电房中，需要检查电缆线路和桥架是否完好无损。

具体检查内容包括：电缆桥架是否扣紧，无破损；防鼠封堵是否牢固；地下室进线桥架的电缆是否渗水；电缆井沟内是否有积水和污物；电缆头是否完整清洁，接地线是否良好，是否存在发热破裂现象；外路电缆的外皮是否完整，支撑是否牢固。

此外，各班组和巡查人员需要熟悉变电站所属电缆线路的分布情况。

该项检查需要每班次进行，符合要求打勾，不符合打叉。

检查项目：镉镍直流屏检查内容：1.蓄电池连接片无松动和腐蚀现象，壳体无渗漏和变形，绝缘电阻未下降。

2.铅酸、镉镍蓄电池组每只蓄电池的液面高度正常，无漏液。

3.三相交流电压平衡，运行噪声无异常。

4.交流输入电压值、直流输出电压值、直流输出电流值等表计显示正确，正对地和负对地的绝缘状态良好。

5.直流电源装置上的各种信号灯、声响报警装置正常。

6.计量和指示仪表的指示值正确，指示灯正常。

检查周期：每班次是否符合：是否改写后：镉镍直流屏的检查内容包括：蓄电池连接片是否松动或腐蚀，壳体是否渗漏或变形，绝缘电阻是否下降；铅酸、镉镍蓄电池组每只蓄电池的液面高度是否正常，是否有漏液；三相交流电压是否平衡，运行噪声是否异常；交流输入电压值、直流输出电压值、直流输出电流值等表计是否显示正确，正对地和负对地的绝缘状态是否良好；直流电源装置上的各种信号灯、声响报警装置是否正常；计量和指示仪表的指示值是否正确，指示灯是否正常。

该项检查需要每班次进行，符合要求打勾，不符合打叉。

电气系统-低压配电系统-安全检查表

《用电安全导则》GB/T13869-2008第6.8条
20
安全使用
爆炸性环境内电气设备保护级别的选择应符合相关规定。
《爆炸危险环境电力装置设计规范》GB50058-2014第5.2.2条
21
安全使用
在爆炸危险区域内，除在配电盘、接线箱或采用金属导管配线系统内，无护套的电线不应作为供配电线路。
《爆炸危险环境电力装置设计规范》GB50058-2014第5.4.1条第2款
《低压配电设计规范》GB50054-2011第4.3.7条
7
电击防护
带电部分应全部用绝缘层覆盖，其绝缘层应能长期承受在运行中遇到的机械、化学、电气及热的各种不利影响。
《低压配电设计规范》GB50054-2011第5.1.1条
8
电击防护
1.标称电压超过交流方均根植25V容易被触及的裸带电体，应设置遮栏或外护物。
《爆炸危险环境电力装置设计规范》GB50058-2014第5.5.3条第2款
25
安全使用
接地干线应在爆炸危险区域不同方向不少于两处与接地体连接。
《爆炸危险环境电力装置设计规范》GB50058-2014第5.5.3条第3款
3.电缆防火封堵的材料，应按耐火等级要求，采用防火胶泥、耐火隔板、填料阻火包或防火帽。
《低压配电设计规范》GB50054-2011第7.1.5条
14
配电线路敷设
除配电室外，无遮护的裸导体至地面的距离，不应小于3.5m；采用防护等级不低于现行国家标准《外壳防护等级（IP代码）》GB4208规定的IP2×的网孔遮栏时，不应小于2.5m。网状遮栏与裸导体的间距，不应小于100mm；板状遮栏与裸导体的间距，不应小于50mm。
22
安全使用
在爆炸性气体环境内钢管配线的电气线路应做好隔离密封。

低压配电系统技术检查表

负荷从左侧起依次为 L1(L2、L3) 、N、PE
电杆埋设深度宜为杆长的 1/10 加0.6m，回填土应分层夯实，在
松软土质处宜加大埋入深度或采用卡盘等加固
导线中的计算负荷电流不应大于其长期连续负荷允许载流量，
线路末端电压偏移不应大于其额定电压的 5%
供电线路路径的选择应避开易撞、易碰、易受雨水冲刷和气体
作零线 ※2 体作相线或工作零线
保护零
保护零线上不应装设开关或熔断器，不应通过工作电流，且不应断
3
线及接
线
地
※4 用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零
电气系统的绝缘应良好，接地装置敷设应符合《施工现场临时用电
5 安全技术规范》JGJ46 的有关规定，接地体（线）连接应正确、牢固，接
责任人检查方：年月日签字受检方：年月日
腐蚀的地带，并应避开热力管道、河道和施工中交通频繁的场
所
电缆线路应采用埋地或架空敷设，架空线必须设在专用电杆上，不
得架设在树木、脚手架及其他设施上
埋地敷设时，埋地电缆路径应设方位标志，深度不应小于 0.7m，电缆上、下、左、右侧均敷设不应小于 50mm 厚的细砂，并铺盖板保护，引出地面从 2m 高到地下 0.2m 处应加设保护管套
地电阻应符合上述规范
动力设备及低压配电装置的符合线应按计算负荷选用无接头的橡皮
护套铜芯软电缆。电缆的芯线数应根据负荷及其控制电器的相数和
线数确定：三相四线时，应选用五芯电缆；三相三线时，应选用四
电缆
1 芯电缆；当三相用电设备中配置有单相用电器具时，应选用五芯电
缆；单相二线时，应选用三芯电缆。电缆芯线应符合现行国家标准
低压配电系统技术检查表

高低压配电柜设备日常检查表

注：1、记录方法：设备正常时打“√”，异常时打“×”并注明，没有使用设备时打“—”；
XXX有限公司
高低压配电柜设备日常检查表
设备异常时请及时通知设备维护人员处理
A、记录A相总电流(单位:安培)
C、记录C 相总电流(单位:安培)
E、记录功率因数
G、设备在使用过程中有无发生其它异常B、记录B 相总电流(单位:安培)D、记录总电压(单位:伏特)F、检查刀闸开关触点是否有发黑现象
2、请设备使用部门按公司要求保管好此表单以备查阅。

使用部门：公用设备设备名称：高低压配电柜设备编号: 机台号： 20 年月。

高低压配电室设备点检表

日期
高低压配电室设备点检表
检查配电检查开关检查变压检查变压检查高低检查低压检查母排检查配电检查进出检查各个检查变压检查直流
点室门窗是指示灯是器线圈温器风扇是压室内照室内通风和接线端室内是否线的孔洞位置的标器是否有屏和充电
检否完好否正常度是否正否正常明是否正机是否正是否有异有异味是否封堵示牌是否异音和振柜运行是
项
常（线圈
常
常
色
目
温度＜120
℃）
完好
动
否正常
签名
备注
1、所有点检为设备填写 2、所有点检项目每周两次 3、每月提交一次表单存档
设备负责人：

高低压配电房检查表

4
消防设施齐全有效
□是
□否
5
配电室室内环境温度不超过40摄式度，相对湿度小于80%。
□是
□否
6
配电房内排水通畅，屋面、地下无渗水漏水现象；防虫、防鼠设施完善。
□是
□否
7
专用工具安全用品放置在操作方便的指定位置。
□是
□否
检查项目
柴油发电机
检查周期：
每班次
检查内容：
是否符合：
1
各附件连接可靠
□是
□否
2
各运动件转动灵活，皮带张驰度合适
□是
□否
3
冷却水充足，机油充足，燃油充足，各接头无渗漏
□是
□否
4
蓄电池电解液符合标准，蓄电池外部是无短路现象，检查蓄电池外部电压正常，电极板无膨胀，气塞孔无堵塞，电解液内无有机杂质
□是
□否
5
蓄电池保持在浮充状态，定期做充电保养。
□是
□否
6
电池绝缘良好，并涂敷保护凡士林膏体，表面清洁无电解残液，电线完好无锈蚀
□是
□否
7
柴油储备室配备灭火器材，准备足量的消防灭火沙
□是
□否
8
发电机转换开关置于自动位置。
□是
□否
□是
□否
9
电容器油位在允许范围内
□是
□否
10
电容器分档刀闸位置正确。
□是
□否
检查项目
配电房环境
检查周期：
每班次
检查内容：
是否符合：
1
配电房门上有相应的配电房标识，门锁完好
□是
□否
2
配电室内未堆放杂物，室内设备无积灰、油泥、地面无积尘、无积水，环境清洁整齐

隐患检查表(每周一次) - 供配电系统

8.警示标示齐全，无褪色、无破损
2.
低压电气线路、开关插座
1.线路的安全距离符合《低压配电设计规范》的有关要求
2.线路穿管固定并定期检查
3.定期检查维护确保绝缘、屏护良好，无发热现象
4.专业电工排查，确保线路相序、相色正确，标志齐全、清晰
5.专业电工排查，确保线路排列整齐、无影响线路安全的障碍物
6.专业电工排查，确保开关、插座无损坏、漏电
2.配电柜内应安装专用的N线端子板和PE线端子板，并有明显的标志，其连接方式应采用焊接、压接或螺栓连接；同一端子上连接的电线不应多于2根
3.配电箱内应安装防止操作时触电的隔绝板，防止带电部位的裸露
4.控制开关标识清晰准确
5.线路相序、相色正确，标志齐全、清晰
6.配电柜内无异味异响
7.定期检查，电气元件完好，固定牢固，无焦糊现象
供配电系统隐患安全检查表
时间：（年月）检查人：
备注：无隐患√，有×，其他打--，出现的隐患如实登记在隐患排查台账中。
序号
排查项目
风险管控措施（排查标准）
第一周
第二周
第三周
第四周
备注
1.
低压配电柜、箱
1.定期检查，配电柜门完好，密封严密，箱体接地、接可靠零，柜门等电位跨接可靠
3.
电工作业
1.检修作业电工穿戴劳动防护用具，作业人员持证上岗
2.线路检修时双人作业
3.作业前与操作人员交接确认
4.作业前检修线路断电，控制箱关门挂牌上锁
5.检修前进行检查确认，采取有效防护措施
6.每次检修作业后清理工器具

高低压配电房日常巡查内容要求及巡查表格[精品]

高低压配电房日常巡查内容要求及巡查表格[精品] 高低压配电房日常巡查内容及要求高低压电缆线路和桥架巡视时间;1、电缆接头、高压分支箱每周巡视检查一次，2、高低压电缆井的接头每周巡视检查一次，3、高低压电缆线路每天巡视检查一次，4、变电站进线电缆每月巡视检查一次。
