连续梁支架预压沉降观测方案
支架预压及沉降观测
支架预压及沉降观测1支架预压1.1、预压范围本次预压按全桥预压进行。
支架采用碗扣式满堂钢管脚手架，预压主要观测支架的弹性变形和非弹性变形。
1.2、预压方式支架加载预压采用砂袋的方法进行预压，即根据箱梁重量的110%压重，计算出砂袋堆码厚度，加载预压前首先布设沉降观测点，在底模上堆码砂袋至设计高度，砂袋的加载总重量为1.1倍的箱梁重量，以消除支架的非弹性变形。
加载采取分级进行，使加载过程尽量符合浇混凝土的状态，砂袋要逐袋称量。
本桥加载可分三级进行，第一次加载模拟箱梁底板、腹板钢筋绑扎完成，钢绞线及各种模板和加固措施安装完毕后的荷载；第二次加载模拟底板、腹板砼浇筑完成后的荷载；第三次加载模拟顶板砼浇筑完成后的荷载。
全部加载后，不可立即卸载，需等地基及支架观测稳定后再逐级卸载（主要是地基沉降值变化幅度稳定后才可卸载）。
根据卸载前后观测数据计算出地基沉降、弹性变形及非弹性变形，并根据地基及支架的弹性变形设置预拱度。
1.3、预压重量计算加载总重量：1.1（1.2Q静+1.4Q动）2、测量观测需观测的数据：箱梁支架的挠度变形和非弹性变形。
2.1、设置沉降观测点支架搭设、立模作业程序完成后，箱梁立柱之间跨中和立柱外悬挑处设置支架沉降观测截面，每个观测截面沿横向对称设置2个观测点，从而形成一个沉降观测网；观测点采用吊尺法测量，即在观测点位箱梁底模底部打入一铁钉，测量时将钢卷尺吊在铁钉上进行观测。
2.2、沉降观测沉降观测应贯穿于加载及卸载的整个过程，在开始加载前必须进行首次观测，作为沉降观测的零点，接着加上第一次荷载，加载后立即再观测，得出施加第一次荷载后的地基沉降、支架变形；施加第二次荷载前再观测，然后施加第二次荷载并立即观测，得出施加第二次荷载后的地基沉降、支架变形；施加第三次荷载前再观测，然后施加第三次荷载并立即观测。
观测工作在预压时间内一直进行，一直到沉降趋于稳定。
加载及卸载必须在整个预压范围内分级进行，在一个连续的梁段范围内不得分成几段后加载或卸载。
2023年现浇支架沉降观测方案
2023年现浇支架沉降观测方案一、背景现浇支架是工程建设中常用的一种支撑结构，用于支撑浇筑混凝土时的可移动模板。
在一些大型工程项目中，现浇支架的沉降情况直接关系到工程的稳定性和安全性。
因此，对现浇支架的沉降情况进行观测和监测非常重要。
二、观测目标本观测方案的主要目标是全面了解现浇支架在使用过程中的沉降情况，包括静态和动态沉降的观测。
通过观测沉降情况，可以及时掌握现浇支架的变形情况，便于及时采取措施来保证工程的安全性和稳定性。
三、观测方法1. 静态沉降观测静态沉降观测是指在支架安装完成后，通过在各个特定时间进行测量来了解支架的变形情况。
观测方法主要包括：（1）测量基准点：选取合适的基准点作为参考点，通过测量基准点的高程变化来判断支架的沉降情况。
（2）使用高精度水准仪和测距仪进行测量：在测量时应确保水准仪和测距仪的准确性，并选择合适的观测时间和天气条件。
（3）数据处理和分析：通过对观测数据进行处理和分析，得出支架的沉降情况。
2. 动态沉降观测动态沉降观测是指在整个使用过程中对支架的沉降情况进行实时监测。
观测方法主要包括：（1）安装传感器：在支架上安装合适的传感器，如倾斜传感器、应变计等，通过传感器采集实时数据。
（2）数据采集和传输：通过数据采集仪器，对传感器采集到的数据进行采集和传输。
（3）数据处理和分析：通过对采集到的数据进行处理和分析，得出支架的动态沉降情况。
四、观测周期和频率观测周期和频率应根据具体情况进行确定。
对于静态沉降观测，观测周期可以根据支架的使用情况和工程时间来确定；对于动态沉降观测，可以选择每日、每周或每月进行观测。
五、数据记录和报告观测数据应及时进行记录和整理，并制作观测报告。
观测报告中应包括观测数据的处理结果、数据的分析和评估，对支架的沉降情况进行详细说明，并提出相应的建议和措施。
六、观测设备观测设备应选择具有较高精度和稳定性的仪器。
对于静态沉降观测，应选择高精度水准仪和测距仪；对于动态沉降观测，应选择合适的传感器和数据采集仪。
2024年现浇支架沉降观测方案范文(二篇)
2024年现浇支架沉降观测方案范文一、背景介绍现浇支架在土木工程中广泛应用于建筑物的施工和维修过程中。
然而，由于土壤的变形和外力的影响，现浇支架的沉降问题引起了广泛的关注。
为了及时了解和监测现浇支架的沉降情况，制定相应的维修和加固方案，需要进行详细的现浇支架沉降观测。
本方案旨在确定2024年现浇支架沉降观测的具体方案和方法。
二、观测目标1. 确定现浇支架的总体沉降情况，包括沉降速度和沉降量。
2. 分析现浇支架沉降的原因，确定可能的影响因素。
3. 提供有关现浇支架沉降的定量数据，为维修和加固提供参考依据。
三、观测内容1. 现浇支架的沉降测量：通过使用水准仪和测量设备对现浇支架进行沉降测量，获取沉降量的具体数值。
2. 环境参数的监测：监测土壤湿度、温度和盐度等环境参数，以确定环境因素对沉降的影响。
3. 外力的监测：通过安装应变仪或其他传感器监测现浇支架所受外力的变化情况，如风力、水流等，以了解外力对沉降的影响。
四、观测方案1. 现浇支架沉降测量：选择合适的测量点位，每季度进行一次全面的测量，每月进行一次局部测量，以获得全面的沉降情况。
2. 环境参数的监测：在现浇支架附近布设土壤湿度、温度和盐度传感器，每天定时记录参数值，并进行数据分析。
3. 外力的监测：选择适当的位置安装应变仪或其他传感器，监测风力、水流等外力的变化情况，每周对数据进行采集和分析。
五、观测设备与工具1. 水准仪：使用精确性高、稳定性好的水准仪对现浇支架进行测量。
2. 测量设备：使用起重机、测距仪等设备对测量点位进行布设和测量。
3. 传感器：选择适合的土壤湿度、温度和盐度传感器进行数据采集。
4. 应变仪：选择能够准确测量外力的应变仪，对现浇支架所受外力进行监测。
六、数据处理与分析1. 沉降测量数据处理：对于沉降测量数据，进行初步的清理和处理，排除明显的异常值，并计算每个测点的平均沉降量。
2. 环境参数与沉降的关系分析：通过对环境参数和沉降数据的对比分析，确定环境因素对沉降的影响。
特大桥连续梁施工沉降观测方案
绵江特大桥连续梁施工沉降观测方案（六公司）GL-2标之绵江特大桥由中铁大桥局六公司承接施工部分，有两处连续梁施工：分别为跨越绵江干流的40m+64m+40m孔跨连续梁和跨越绵江支流七堡河的32m+48m+32m孔跨连续梁。
六公司在两处连续梁施工中，对35#、36#及53#、54#连续梁主墩的沉降观测，制定如下具体方案：编制依据TB10601-2009《高速铁路工程测量规范》、TB10101-2009《铁路工程测量规范》及业主颁发的《绵江特大桥连续梁监控细则》。
1、在每处连续梁施工段均布设一对稳固的专用沉降观测基准点，
两点间距离小于400m，距桥址中线小于100m，材质为钢筋混
凝土包桩。
2、在每个主墩承台施工完成后，及时对角埋设一对沉降观测点，
对其进行沉降观测。
3、当主墩墩身施工完成后，在每个主墩高出地面0.5m左右的位
置，对角埋设一对墩身沉降观测标，要求能够确保精度，观测
方便和利于测点保护。
4、沉降观测中应符合以下规定：
（1）控制点与观测点之间建立固定的观测路线，保证各次观测均在同一路线。
（2）首次观测应在观测点稳固后及时进行。
首期观测应连续进行二次观测，取其平均值作为首期观测值。
（3）墩台沉降观测的频次
5、根据规范做好测量成果的编制。

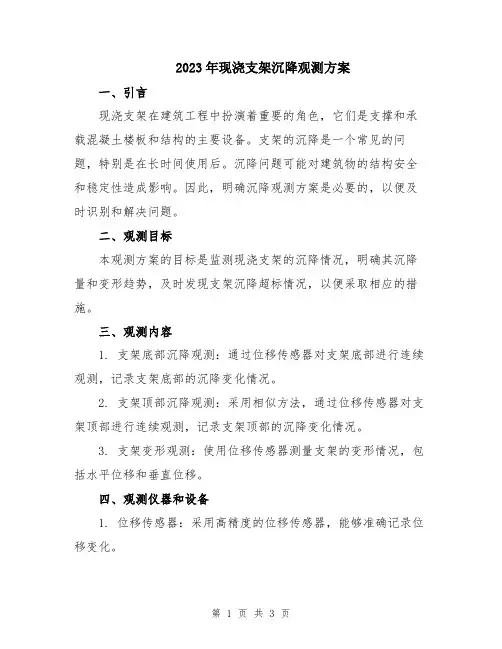

2023年现浇支架沉降观测方案
2023年现浇支架沉降观测方案一、引言现浇支架在建筑工程中扮演着重要的角色，它们是支撑和承载混凝土楼板和结构的主要设备。
支架的沉降是一个常见的问题，特别是在长时间使用后。
沉降问题可能对建筑物的结构安全和稳定性造成影响。
因此，明确沉降观测方案是必要的，以便及时识别和解决问题。
二、观测目标本观测方案的目标是监测现浇支架的沉降情况，明确其沉降量和变形趋势，及时发现支架沉降超标情况，以便采取相应的措施。
三、观测内容1. 支架底部沉降观测：通过位移传感器对支架底部进行连续观测，记录支架底部的沉降变化情况。
2. 支架顶部沉降观测：采用相似方法，通过位移传感器对支架顶部进行连续观测，记录支架顶部的沉降变化情况。
3. 支架变形观测：使用位移传感器测量支架的变形情况，包括水平位移和垂直位移。
四、观测仪器和设备1. 位移传感器：采用高精度的位移传感器，能够准确记录位移变化。
2. 数据采集仪：用于接收和记录位移传感器的数据，并进行数据分析和处理。
3. 计算机和软件：用于数据存储、分析和绘图。
五、观测方案1. 建立观测基准：在施工前，确定支架的初始高度和位置，并作为观测的基准。
2. 安装观测仪器：在支架的底部和顶部安装位移传感器，确保其与支架的连接稳固。
3. 连续观测：从支架安装完成后开始连续观测，并定期记录数据，包括支架底部和顶部的沉降和变形情况。
4. 数据分析和处理：使用计算机及相应软件对观测数据进行分析和处理，绘制沉降和变形曲线图表。
5. 验证和解决问题：根据分析结果，及时发现支架沉降超标情况，并采取相应的措施，如调整支架位置、增加支承面积等。
六、观测频率和周期观测频率和周期应根据具体情况来确定，一般建议如下：1. 初始阶段：在支架安装完毕后的第一周，每天观测一次。
2. 中期阶段：在初始阶段结束后，每周观测一次，连续观测三个月。
3. 终期阶段：在中期阶段结束后，每月观测一次，连续观测六个月。
4. 后期维护：在终期阶段结束后，每季度观测一次，连续观测一年。
连续梁支架预压方案
连续梁支架预压方案一、工程概况本工程现浇连续梁共计25联，84跨。
根据梁的高度分为1.6m和2m两种。
全部采用碗扣式满堂支架。
支架搭设完成后，对支架进行相当于箱梁重量的1.2倍进行预压。
预压材料采用沙袋，分四次进行预压。
待消除支架非弹性变形量及压缩稳定后测出弹性变形量，即完成支架预压施工。
卸除预压荷载后，调整支架施工预拱度，调整支架底模高程，开始箱梁施工。
二、预压准备工作1、支撑体系预压前，应对施工区域内的不良地质的分布情况初步了解，发现不合格地基，要及时处理。
2、支撑体系基础应设置排水措施，不得被雨水浸泡。
3、支撑体系预压前，支撑体系必须具有足够的强度、刚度和稳定性，支撑体系应经过验收合格，方可进行预压。
三、预压方案1、荷载分布情况箱梁现浇支架在浇注混凝土前必须进行预压，通过预压时测量出的有关沉降数据，计算出预拱度，在支架模板安装时预留标高，以实现浇注完成的箱梁底面标高符合设计要求。
由于本项目梁高有1.6米和2米，现在分别以1.6米梁高和2米梁高为例计算预压高度。
现取一下几处进行计算：○1最不利位置：在横隔梁和腹板板的位置，混凝土厚度1.6m或2米。
○2一般位置：翼缘板、没有隔板的跨中断面。
○3底板渐变段：按照最不利位置荷载渐变到一般不利位置荷载进行加载。
2、预压方法1）支架预压按预压单元进行分四级加载，四级加载依次为单元内预压荷载值的60%、80%、100%和120%。
2）当纵向加载时，宜从混凝土结构跨中开始向支点处进行对称布置；当横向加载时，应从混凝土结构中心线向两侧进行对称布载。
3）每级加载完成后，应先停止下一级加载，并应每间隔12h对支架沉降量进行一次监测。
当支架顶部监测点12h的沉降量平均值小于2mm时，再进行下一级加载4）支架预压可一次性卸载，预压荷载应对称、均衡、同步卸载。
四、预压荷载计算1、梁高1.6米预压荷载计算1）最不利位置最不利位置包括横隔梁和腹板板的位置，混凝土厚度1.6m。
2023年现浇支架沉降观测方案
2023年现浇支架沉降观测方案一、前期准备工作1.确定观测区域：根据工程施工方案确定观测区域范围，包括支架基础周边区域。
2.准备设备：包括支架沉降仪器、水平仪、测量杆、标尺等。
3.制定观测方案：结合工程实际情况，制定具体的观测方案，包括观测点设置、观测时间安排、数据记录方式等。
二、观测点设置1.选择观测点：在支架基础周边选取一定数量的观测点，观测点间距不宜过大，以确保观测结果的准确性。
2.确定观测点标志：对于各观测点，需要在地面上做好标志点，以方便后期测量。
三、观测过程1.支架安装完毕后，首先进行一次基准测量，记录下每个观测点的初始高程值。
2.观测频率：根据施工工艺及工程要求，确定观测频率，一般每月进行一次观测。
3.观测参数：主要观测支架的沉降量，可以同时观测支架的水平变形情况。
4.观测方法：沉降仪器应与支架基础相连，并保持水平，记录下每个观测点的高程值。
水平仪可以用来观测支架的水平变形情况，记录下水平仪的读数。
5.数据记录：观测时应及时记录下各观测点的高程值和水平仪的读数，并保存好观测记录。
四、数据处理与分析1.数据处理：将观测数据进行整理和统计，计算出每个观测点的沉降量和水平变形情况。
2.数据分析：通过对观测数据进行比较和分析，可以得到支架的沉降情况和变形趋势，判断其是否符合设计要求。
3.异常处理：如果在观测过程中发现某个观测点的沉降量明显异常，应及时进行排查和处理，判断是否存在施工质量问题或地质异常。
五、观测结果与反馈1.观测结果分析：对观测结果进行评估和分析，判断支架是否存在过大的沉降或变形情况。
2.结果记录：将观测结果进行记录，并及时反馈给工程设计、监理等相关方，以便及时采取措施进行调整和修正。
3.结果报告：撰写观测报告，详细描述观测过程、数据处理和结果分析，提出相应的建议和措施。
六、后续工作1.继续观测：根据工程的需要，继续进行观测，跟踪支架的沉降和变形情况。
2.调整方案：根据观测结果，对后续的观测方案进行调整和改进，以获取更准确的观测结果。
连续箱梁满堂支架预压方案
连续箱梁支架预压方案一、预压的目的为消除基础变形和支架的非弹性变形及支架的不均匀沉降，保证结构线形和结构安全，并为预拱度设置提供依据，主体结构施工前需对支架进行预压，预压期限原则上以支架变形稳固后即可结束。
1、消除地基沉降的影响；2、消除支架非弹性变形的影响；3、检验支架的稳定性、安全性是否满足施工要求；4 、提供弹性变形数据，作为施工的依据；二、预压前的检查支架搭设完成以后，对支架平面位置、顶面高程及预设沉降量进行全面复查，并对支架的牢固、整体及安全性进行全面的检查，同时检查支架搭设、安装、受力的整体性和均匀性，保证支架的强度和刚度。
主要检查内容如下：1、支架平面尺寸；2、支架个杆件之间联连接是否牢固；3、支架顶终横梁及模板之间应密贴并成整体；4、检查支架上安全设施是否设置完全，保证施工安全无事故；三、预压荷载1、箱梁荷载以人行道桥右幅第三跨为例进行计算。
2、计算原则（1）计算预压重力时，我部为保证预压质量，预压超载系数值取1.1。
（2）配钢筋混凝土单位体积重量取2.5T/m33、根据箱梁断面形式及预压时的具体情况，混凝土恒载计算：箱梁每延米重量：①混凝土为11.898m3/m②总重为11.898*2.5*1.1=32.72T③预压宽度16.75m④单位面积上的预压力32.72/16.75=1.95T/m2⑤底板断面范围预压力 2.43T/m2⑥翼缘板混凝土每延米为1.3m3/m，总重为1.3*2.5*1.1=3.57T翼缘板预压宽度为4m，断面范围预压力为3.5/4=0.89T/m2四、预压标准1、加载完成后每2小时观测一次，连续两次观测累计沉降量不超过3mm，改为每6小时观测一次，沉降稳定48小时且总预压时间不小于3天后内方可分层卸载。
2、观测点的设置及观测观测点详见观测点布置图，用以观测支架沉降和变形；观测时仪器、水准点应固定，减少系统误差；对观测点统一编号登记，观测高程作好记录。
根据加载前后测量结果计算变形量并绘制制支架变形曲线，作为调整模板预拱度的依据。
连续梁沉降变形观测方案
合肥铁路枢纽新建合肥北城至合肥站工程连续梁徐变观测技术方案文件编号：编制部门：工程部编制：审核：批准：中铁四局联合体HFSN-1标项目部三分部2011年03月15日合肥枢纽一标三分部连续梁变形监测方案一、工程概况本管段内有两处连续梁，一处在DK115+853.402合蚌双凤特大桥220m连续梁，一处在BFSDK007+854.085蚌福双凤特大桥180m连续梁。
二、编制依据1、《客运专线无碴轨道铺设条件评估技术指南》（铁建[2006]158号）；2、《高速铁路工程测量规范》（J962-2009）3、《国家一、二等水准测量规范》（GB12879－91）；4、《工程测量规范》（GB0026－93）；5、《客运专线无碴轨道铁路施工技术指南》（TZ216-2007）；6、京福高速铁路工程设计文件；7、《京福高速铁路线下工程沉降变形观测及评估实施方案》。
8、《京福高速铁路合肥至蚌埠段沉降变形观测及评估实施细则》技术交底。
三、沉降监测一般技术标准以连续梁的垂直位移观测为主，水平位移监测主要是监测路基基底底层变形情况。
1、变形测量等级及精度要求变形测量等级精度要求按下表1执行（采用二等）：表1 变形测量等级精度表2、变形监测网主要技术要求及建网方式a、垂直位移监测网垂直位移观测网主要技术要求如下表2：表2 垂直位移观测网主要技术要求表垂直位移监测网建网方式线下工程垂直位移监测按变形等级二等水准测量的要求施测，其监测网布设方法为：在二等精密高程控制测量布设的基岩点、深埋水准点及一般扩基水准点的基础上，按照国家二等水准测量的技术要求进一步加密水准基点或设置工作基点至满足工点垂直位移监测需要。
根据以前客专线沉降观测经验，加密后的水准基点（含工作基点）间距不大于200m时，可基本保证线下工程垂直位移监测需要。
b、水平位移监测网水平位移监测网主要技术要求如下表3表3 水平位移监测网主要技术表水平位移监测网建网方式水平位移监测网按独立建网考虑，根据变形测量等级及精度要求进行施测，并与施工平面控制网进行联测，引入施工测量坐标系统，实现水平位移监测网坐标与施工平面控制网坐标的相互转换。
连续梁支架预压方案
连续梁支架预压方案一、编制依据二、工程概况三、施工方案1、支架压重的必要性1.1、凡采用支架法施工上部结构的，受地基基础的复杂因数影响，均会产生不利影响，按照施工规范和验收标准的1.2、规定和施工施工方案的要求，为确保连续梁线形必须对支架进行预压。
预压的目的主要是：1.3、消除基础的非弹性沉降；1.4、测量基础弹性沉降为确定底模标高提供参考资料；1.5、消除支架的非弹性压缩；1.6、测量支架的弹性压缩，为确定底模标高提供参考资料。
2、施工方案简介：2.1、支架主要采用两种形式，一种是0#块现浇贝雷支墩在承台面上设刚性混凝土条形基础，在条形基础上布置贝雷支架分配梁作箱梁支架；2.2、另一种是现浇段是在软基础上经地基处理后搭设建筑钢管支架。
2.2.1、作承力支架的，首先要在软基础上将基础清理至密实状态，经碾压密实后在，再在其上浇注一层厚度10～15cm的C20混凝土。
2.3、支架压重一般采用沙袋法或水箱法施工,根据施工现场具体情况,连续梁采用沙袋法压重。
2.4、压重应考虑的因数：箱梁的自重、模板重量、各种施工荷载等。
2.5、根据结构重量和其他荷载，拟定压重所需材料数量，按照等效压重的原则，沙袋压重=（箱梁重量+模板重量+各种施工荷载）×1.2。
2.5.1、（30+45+30）m连续梁0#块的荷载约为46.96t/m2.5.2、（30+50+30）m连续梁0#块的荷载约为50.08t/m2.5.3、（35+60+35）m连续梁0#块的荷载约为57.76t/m3、压重的范围：3.1、0#块贝雷支架支承在桩基承台上，是刚性基础，同时贝雷支架是定制的标准规格构件，在同等荷载时的变形值是相同的推论确定：可采用每种跨度连续梁的0#块选择一个支架压载试验，取得压缩变形值推广于相同条件支架使用。
3.2、采用Ø48×3钢管扣件支架，每段支架按预压荷载进行预压，测定变形值。
4、压重的位置：4.1、按照等效压重的原则，主要在箱梁底板范围布置压重区间，施工中要仔细计算箱梁的底板荷载分布，并严格按照等效原则进行控制。
景观桥梁现浇钢筋砼连续箱梁预压监测方案
景观桥梁现浇钢筋砼连续箱梁预压监测方案4.4 支架系统预压4.4.1预压目的支架搭设完毕后必须按施工规范对支架进行预压（120%主梁自重），达到以下目的：1、验证支架系统支撑稳定，消除支架系统的非弹性变形。
2、掌握现浇箱梁施工过程中以及施工完成后支架的挠度和刚度，为梁体浇筑预拱度的设置提供依据。
4.4.2预压前准备1、预压前，对施工班组进行安全生产教育、制定安全隐患预防应急措施外，并采取下列安全措施（1）预压施工前，进行安全技术交底，并应落实所有安全技术措施和人身防护用品。
（2）在吊装时，应有专人统一指挥，参与吊装的人员应有明确分工。
（3）吊装作业前检查起重设备的可靠性和安全性，并进行试吊。
在吊装时派专人进行指挥，防止吊装物撞击支架。
4.4.3基础预压4.4.3.1预压方法1、支架基础预压前，应布置支架基础的沉降监测点；支架基础预压过程中，应对支架基础的沉降进行监测。
2、对支架基础代表性区域的预压监测过程中，当最初72h各监测点的沉降量平均值小于5mm时，应判定同类支架基础的其余部分预压合格。
3、对支架基础的预压监测过程中，当满足下列条件之一时，应判定支架基础预压合格：（1）各监测点连续24h沉降量平均值小于1mm；（2）各监测点连续72h沉降量平均值小于5mm。
4、对支架基础的代表性区域预压监测过程中，当最初72h各监测点的沉降量平均值大于5mm时，同类支架基础应全部进行处理，处理后的支架基础应重新选择代表性区域进行预压，或应对全部同类支架基础进行预压，并满足上述第3条的规定。
预压采用沙袋加沙来模拟荷载。
预压荷载按预压单元沿混凝土结构纵横向对称进行加载。
加载过程中采用人工加沙。
在加沙过程中按照施工过程中混凝土浇筑顺序（先底板腹板、最后顶板）进行堆码。
4.4.2.2 预压步骤1、观测点布设在堆载试验开始前，每跨横向分别在支架底板横向五等分，共设置5个点。
纵向从端部起每1/6设置观测点。
2、体系预压方法预压重物采用沙袋，加载中由技术人员现场控制加载重量和加载位置，避免出现过大误差，预压时在支架两侧设置排水系统，防止下雨时重量过大以及水袋漏水时导致支架垮塌。
现浇梁支架预压及观测作业指导书_secret
XX城际轨道交通工程现浇连续梁支架预压及观测作业指导书编制：审核：批准：现浇梁支架预压及观测作业指导书一、支架预压目的由于两现梁均采用三七灰土换填加固地基，地基本身受压后有一定沉降量；碗扣支架搭设时，立杆与立杆、立杆与方木间存在未密贴的部分；方木及木板受压后自身存在较大的弹性变形。
为消除以上非弹性变形及弹性变形，得到实际的施工预留拱度，保证成桥后线型，对支架进行预压。
四环由于支撑于承台且全部为型钢支架，仅按大桥局设计事务部提供的理论弹性变形值预留值留出预拱度即可。
二、预压方法采用模拟压重方法，经过比选，租用砼块压重费用较高，用碎石易对袋子及底模造成损坏，故采用大尼龙袋装砂子方法进行压重，每袋装砂后重约1.5吨。
砂子由物资部门联系，在产地由人工配合挖掘机装袋，直接运到西大望路工地进行预压，如砂厂无挖掘机也可在商砼厂装砂，然后由汽车运到现场，全部预压完成后拉回商砼厂使用。
如果现场有钢筋盘条或钢绞线也可作为一部分压重。
为防止压重时对底模的破坏，支架纵横梁及底模搭设完成后，在底模木胶板上铺设一层彩条布，将预压砂袋吊放到彩条布上，预压后撤除彩条布。
吊装砂袋时，砂袋下方不得站人以防止砂袋突然坠落伤人。
预压时砂袋堆放部位要基本与梁体实际荷载分部相似，腹板上部较集中。
同一联连续梁预压分节段进行，如监理同意，仅预压一个节段，然后根据测得的经验值对其他节段支架标高进行调整。
根据设计要求，预压重量应为梁重的120%，与施工时荷载相似，考虑到支架搭设后可调整的可能性较小，根据经验提前预估沉落量。
跨中方木及木楔考虑2mm 压缩，地基沉降考虑5mm沉降，支架非弹性变形考虑3mm下沉，原则上跨中拱底宁高勿低以不影响成型后桥的受力，支架搭设时比设计标高及预留拱度高出10mm，墩位处由0向10mm预拱度过渡，过渡范围10m长。
预压加重顺序为50%—100%—120%，各阶段预压后均要静置不小于1天，通过对观测点的沉降观测，沉落基本稳定后方可进行下一次压重，加载到120%后静置时间不小于2天。
连续梁支架预压沉降观测方案
连续梁0号块预压支架变形测量观测方案编制： ____________审核： ____________监理： ____________中交一航局兰新铁路甘青段项目经理部四工区一、编制依据兰州至乌鲁木齐第二双线施工图线路详细纵断面图，图号：兰乌二线施（线）LXS-3 标-02；《新建铁路兰州至乌鲁木齐第二双线平安湼水河特大桥施工图》第一册〜第三册，图号：兰乌二线施桥（特）LXS-3（标）-8A；《预应力混凝土连续梁参考图》孔跨布置（48+80+48） m,图号：兰乌二线施桥参14 - IV；《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》（TB 10002.3-2005）；《客运专线铁路桥涵工程施工技术指南》（TZ213-2005）（经规标准）[20051110 号）；《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[20051160 号）；二、适用范围：兰新铁路平安湼水河特大桥五座连续梁。
三、支架预压1、支架预压目①检查支架安全性，确保施工安全；②消除支架非弹性变形影响，有利于桥面线形控制。
支架搭设完经检查验收合格后，铺设分配梁及模板，对支架进行相当于1.2倍箱梁自重荷载预压，以检查支架承载能力，减少和消除支架体系非弹性变形。
支架压重材料采用相应重（1021.9吨）砂袋。
2、支架预压及加载方法①、支架预压方法支架预压是为了消除钢结构非弹性变形，确保支架安全性。
支架预压采用及实际0#块重量1. 2倍重沙袋重物进行预压。
②、加载方法加载采用分级加载。
预压按总荷载0-50%-80% —100% -*120% 一100%—80%—50%-0进行加载及卸载，检查各杆件焊缝有无开裂情况，同时记录加载施力和位移数据。
以80米中跨连续梁为例：加载时注意控制加载速度，各点压重要均匀对称均衡进行。
翼缘板根据梁体重量适当压载。
3、变形监测①、变形监测方法变形监测测量采取从0#块底模安装钢管倒垂到地面，钢管随着支架整体下沉或上浮，通过观测钢管垂直位移变化掌握整体支架变形情况。
连续梁支架预压与基础沉降观测方案
目录第一部分工程概况 (3)第二部分适用范围 (4)第三部分编制依据 (4)第四部分测量人员组织及仪器配备 (4)第五部分技术准备工作 (6)第六部分支架预压目的 (7)第七部分支架预压原则 (7)第八部分支架预压的具体方案 (7)第九部分支架标高的确定 (11)一、工程概况汤山特大桥DK187+141.46跨西太线连续梁段施工起屹里程DK187+083.59～DK187+197.19，下部结构43#、44#、45#、46#为四个双线圆端形实体墩，上部结构为一联三跨（32+48+32）m预应力混凝土连续梁，截面采用单箱单室、斜腹板、变高度、变截面结构。
中支点截面高度4.05m，底座板范围梁高4.10m；中跨跨中8.4m等高段和边跨12.95m等高段，梁高3.05m，底座板范围高3.10m。
箱梁顶宽12.2m，箱梁底宽5.0至5.5m。
顶板厚度除梁端为60cm外均为40cm；底板厚由跨中的40cm变化至根部的80cm，端支点为60cm；腹板厚48～60～80cm，厚度按折线变化，中支点处腹板局部加厚到145cm，端支点处腹板厚为65cm。
全联在端支点、中跨跨中及中支点处共设置5道横隔板，隔板厚度：边支座处1.05m，中跨中0.5cm，中支点处1.9m。
横隔板设有孔洞，供检查人员通过，箱梁两侧腹板与顶板相交处外侧均采用圆弧倒角过渡。
桥面宽度：防护墙内侧净宽9.0m，桥上人行道栏杆内侧净宽12.1m，桥面板宽12.2m，桥梁建筑总宽12.48m。
主梁采用LxQZ系列球形钢支座，每个支点设两个支座，中支座为17500KN 级，端支座为6000KN级，固定支座设于44号墩顶左侧。
汤山特大桥在DK187+140.39与既有西太线形成立体交叉，交角145°53′00″，西太线为双向两车道沥青路面，路面宽15m。
桥位处地质情况：0m～1m为粉土，σ0=120KPa，；1m～9m为粗圆砾土，σ0=650KPa；粗圆砾土下层为花岗岩σ0=350KPa～1200KPa。
连续梁支架预压专项施工方案
连续梁支架预压专项施工方案一、综述本方案为专项方案，有关编制依据、适用范围、工程概况等详见《黄新庄特大桥跨105国道连续梁施工方案》。
二、支架预压目的及方法1、支架预压目的为保证施工安全、提高现浇梁质量，在箱梁支架搭设完毕，安装完底模后，要对支架进行预压。
预压前组织质量检查小组检查验收，安全员检查安全设施，发现不合格部位，及时整改；测量组对重直度、标高、水平位置、模板的预拱度等测量记录，将测量结果报工区及项目部，以作为最初的数据。
支架预压的目的：1、检查支架的安全性，确保施工安全。
2、消除地基非弹性变形和支架非弹性变形的影响，有利于桥面线形控制。
2、支架预压方法梁体分段图根据图纸计算梁体重量为2414.78吨，预压荷载按梁体重量的1.2倍进行加载。
本连续梁设计跨度为32+48+32，支架预压采用逐跨、分层预压，三跨全部预压的方式，初步拟定从第一跨开始预压。
底模、侧模安装后开始支架预压，预压前采用彩条布铺在模板上，保护模板不被受损和污染。
预压材料采用袋装砂土，每袋砂土的重量为1.38吨。
加载顺序从支座向跨中依次进行。
满载后持荷时间不小于24h，预压重量为设计荷载的120%。
加载时按照50%、100%、120%设计荷载分三级加载（采用袋装砂土，起重机吊装）堆载高度根据荷载大小及分布情况实际计算。
（具体加载重量详见下表）3、支架预压时应注意的事项：加载时注意加载重量的大小和加荷速率，使其与地基的强度增长相适应，待地基在前一级荷载作用下，观测地基沉降速度已稳定后，再施加下一级荷载，特别是在加载后期，更要严格控制加载速率，防止因整体或局部加载量过大、过快而使地基发生剪切破坏。
地基最大沉降量不能超过10mm/d；水平位移不能大于4mm/d。
在预压前对底模的标高观测一次，在每加载一级后预压的过程中平均每6小时观测一次，观测至沉降速度已降到0.5～1.0mm/d为止，将预压荷载按加载级别卸载后再对标高观测一次，预压过程中要进行精确的测量，要测出梁段荷载作用下支架将产生的弹性变形值及地基下沉值，将此弹性变形值、地基下沉值与施工控制中提出的因其它因素需要设置的预拱度叠加，算出施工时应当采用的预拱度，按算出的预拱度调整底模标高。
现浇箱梁支架预压沉降测量及观测方案
现浇箱梁支架预压沉降测量及观测方案本文所述崧泽高架路上部结构为现浇普通砼连续箱梁，箱梁采用搭设满堂支架现浇施工，本文详细介绍了现浇箱梁施工沉降观测的方案设计、测点布设、观测方法以及数据处理和分析。
通过对支架沉降观测数据分析，为现浇箱梁提供了准确的拱度参数。
标签：现浇箱梁；支架；预压；预拱度一、工程概况崧泽高架路为虹桥枢纽配套路网一纵三横之中横，定位为虹桥枢纽主进场路，高架桥梁跨径布置（38.54+40+39）+（34.23+50+33.812）+（4×40）+5×（3×40）+（36+2×40+36）+（35.79+2×40+38.21）+2×（3×40）+ （4×40）+（3×40+35.799），共分14联连续箱梁。
文主要介绍左幅第九联第1跨（PQH29#墩～PQH30#墩之间）的预压情况，本跨梁体全长40m，箱梁顶板宽24.7米，梁高2.3米。
底板宽9米。
二、沉降观测方案根據设计院提供的水准点组成一个附和水准网，水准网精度按三等网控制，且水准测量时应符合下表技术要求1、精度要求该沉降观测按三等水准测量的技术要求进行，水准点间距小于100m，观测时前后视距小于30m，前后视距差小于1.5m。
2、观测仪器的选择观测仪器：沉降观测使用光学水准仪Leica NA2，该水准仪测量精度达±0.7mm/Km，水准尺用因瓦尺，要求测量人员能熟练掌握测量仪器，能快速、精确地完成每次观测任务，能及时发现问题并加以解决。
3、水准基点的设置水准基点由测区原有设计院提供的水准点SZG5（5.275m）、SZG6（5.080m）组成，两点高程数据经多次联测检核，满足沉降观测基准点要求，由于PQH29至PQH30区域内无高水准点，为了测量支架沉降，按照三等观测要求在PQH29（12.956米）及PQH30（12.972米）墩身上各引一个点。
2024年现浇支架沉降观测方案范文
2024年现浇支架沉降观测方案范文____年现浇支架沉降观测方案一、前言现浇支架沉降观测是工程建设中的重要环节之一，对于确保工程质量和安全具有关键作用。
本方案旨在为____年现浇支架沉降观测提供详细的方案设定和操作流程，以确保准确、可靠地获取相关数据。
二、观测目的本次现浇支架沉降观测的目的是：1.验证现浇支架设计参数的准确性和可行性；2.监测现浇支架的承载力和稳定性；3.提供沉降数据，为工程质量评估和安全性评价提供依据。
三、观测范围和标的物1.观测范围本次观测范围为____年在建工程中的所有现浇支架，具体包括：独立支架、悬挑支架、连梁支架等。
2.观测标的物本次观测的标的物是每个支架的沉降情况，包括竖向沉降和水平位移等参数。
四、观测方法和设备1.观测方法现浇支架沉降观测采用以下方法进行：（1）采用精密水准仪测量支架的竖直沉降；（2）采用全站仪测量支架的水平位移；（3）利用数据记录仪实时记录沉降数据；（4）根据实际情况采用钢尺、测量桩等辅助工具进行辅助测量。
2.观测设备本次观测需使用的设备包括：（1）精密水准仪：用于测量竖直沉降；（2）全站仪：用于测量水平位移；（3）数据记录仪：用于实时记录沉降数据；（4）钢尺、测量桩等辅助工具。
五、观测方案1.观测基准建立稳定可靠的观测基准是确保观测数据准确可靠的关键。
本次观测采用以下基准：（1）竖直基准：采用同一水准仪观测，以测量起点作为基准点；（2）水平基准：采用同一全站仪，以测量起点作为基准点。
2.观测方案本次观测方案按以下步骤进行：（1）确定观测起点：在每个现浇支架附近选择一个平整、稳定的地点作为观测起点，标记并固定基准点。
（2）设置观测点：在每个支架的四个角上设置观测点，用于测量支架的沉降情况。
（3）精密水准测量：使用精密水准仪测量观测点的竖直沉降情况，记录数据并标记。
（4）全站仪测量：使用全站仪测量观测点的水平位移情况，记录数据并标记。
（5）数据处理：对观测数据进行处理，计算得出每个观测点的沉降量和水平位移量。
支架预压观测观测方案word参考模板
支架预压观测方案关键词：支架预压观测摘要：本文介绍了杭州湾跨海大桥南接线工程第五合同段支架预压观测方案。
正文：杭州湾跨海大桥南岸接线工程第五合同段观海卫互通式立交A 匝道1#、2#桥上部现浇空心板施工，采用满堂支架现浇的施工方案，在浇筑空心板前必须对支架进行等恒载预压以消除支架的塑性变形及部分弹性变形的不利影响。
根据设计文件的设计说明，钢筋混凝土连续板在边跨跨中设置2厘米预拱度，中跨跨中设置0.5厘米预拱度，预拱度在整孔内按抛物线设置；预应力混凝土连续板不考虑预拱度。
设计文件中的预拱度要求主要考虑了由混凝土收缩及温度变化而引起的挠度及卸架后构造本身及活载所产生的竖向挠度，而未考虑支架的弹性压缩等施工因素引起的拱度变化。
1、地基处理、支架、加载方案概况：桥位处原土地基地表以下10m范围为亚粘土及亚砂土，地基容许承载力为85Kpa—110 Kpa，地基处理方案采用铺筑30cm厚宕渣压实后浇筑厚度为15cm的C20混凝土；满堂式支架采用LDJ可调重型门式多功能支架搭设；预压加载采用以水袋为主，砂袋配合的方案，水袋的规格为长10 m、宽4 m、高2m。
2、施工预拱度计算：现浇空心板支架预拱度设置3、测点布置测点在支架每跨设置三个观测断面，即跨中及支点附近的三个断面，每个断面处设置六个观测点，基础三个点（底板两侧，梁中心处），支架三个点（其位置与基础点相对应）。
基础点在测量点上采用红漆标记，埋设钢筋或钢钉定位，正尺法进行观测，支架在底板的底面设置钢钉，倒尺法进行观测或采用挂钢丝垂球用钢尺测量的方法。
（详见支架预压测点布置示意图）。
4、测点观测测点的观测主要分为三个阶段进行：加载前：在加载前要对各测点的原始数据进行并观测。
经监理工程师确认后方可进行加载。
加载后：在加载结束后，要定时对各观测点进行观测，每天观测二次为宜，持续观测三天，如沉降不明显趁于稳定，趁于稳定的标志是日沉降量小于2mm。
这时方可进行卸载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连续梁0号块预压
支架变形测量观测方案
编制：
审核：
监理：
中交一航局兰新铁路甘青段项目经理部四工区
一、编制依据
兰州至乌鲁木齐第二双线施工图线路详细纵断面图，图号：兰乌二线施(线)LXS-3标-02；
《新建铁路兰州至乌鲁木齐第二双线平安湟水河特大桥施工图》第一册～第
三册，图号：兰乌二线施桥(特)LXS-3(标)-8A；
《预应力混凝土连续梁参考图》孔跨布置（48+80+48）m，图号：兰乌二线
施桥参14-Ⅳ；
《铁路桥涵钢筋混凝土和预应力混凝土结构设计规范》(TB 10002.3-2005)；
《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)（经规标准）[2005]110号）；
《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2005]160号）；
二、适用范围：兰新铁路平安湟水河特大桥五座连续梁。
三、支架预压
1、支架预压目的
①检查支架的安全性，确保施工安全；
②消除支架非弹性变形的影响，有利于桥面线形控制。
支架搭设完经检查
验收合格后，铺设分配梁及模板，对支架进行相当于1.2倍箱梁自重的荷载预压，以检查支架的承载能力，减少和消除支架体系的非弹性变形。
支架压重材料采用
相应重（1021.9吨）的砂袋。
2、支架预压及加载方法
①、支架预压方法
支架预压是为了消除钢结构非弹性变形，确保支架的安全性。
支架预压采
用与实际0#块重量1.2倍重的沙袋的重物进行预压。
②、加载方法
加载采用分级加载。
预压按总荷载的0→50%→80%→100% →120% →100%
→80%→50%→0进行加载及卸载，检查各杆件焊缝有无开裂情况，同时记录加载
施力和位移数据。
以80米中跨连续梁为例：
加载时注意控制加载速度，各点压重要均匀对称均衡进行。
翼缘板根据梁体重量适当压载。
3、变形监测
①、变形监测方法
变形监测测量采取从0#块底模安装钢管倒垂到地面，钢管随着支架整体下沉或上浮，通过观测钢管垂直位移的变化掌握整体支架变形情况。
钢管底部焊接钢板超出钢管直径3-5厘米作为观测点，地面上的参照点从已知水准点联测到附近墩身沉降观测标作为高程参照点。
测量仪器在使用前检查并调整仪器i角，消除i角对观测精度的影响。
观测时固定人员，固定仪器，固定仪器位置和观测点位置，数据读取时通过水准仪十字丝调整塔尺到铅垂位置，轻轻晃动钢管读取最大读数。
在预压加载和卸载施工中对支架处的观测点要连续进行观测，0%、50%、80%、100%级观测频率为连续2次以上；120%级观测频率为第一小时每15分钟观测一次，以后每天观测一次。
做好变形量测量的现场详细原始记录。
附表如下：
0#段支架预压监测共布置4个观测断面，每个断面设置5个测点，各点分别详见附图。
②、沉降观测
预压前测量原始标高（支架顶标高为H0 、地面标高为h0），加载完成后每天观测1次，直至连续三天的累计沉降值不大于1mm时，方可认为预压稳定，此时测量各沉降观测点的标高（支架顶标高为H1 、地面标高为h1），然后才可以卸载，并测量卸载完后各沉降观测点的标高（支架顶标高为H2 、地面标高为h2）。
支架预压的总沉降量δ=H0-H1
地基预压的总沉降量δ= h0-h1
③、施工预拱度的设置
为了使梁在完成后达到规定的标高,箱梁底模板调整时要考虑设置预拱度。
设置预拱度通常要考虑以下因素：
⑴梁自重产生的弹性变形δ1；
⑵支架以上垫块的压缩量δ2；
⑶支架在设计荷载作用下的弹性变形量δ3=H2-H1；
⑷支架在设计荷载作用下的非弹性变形量δ4= H0-H2；
⑸地基在设计荷载作用下的弹性变形量δ5=h2-h1；
⑹基础在设计荷载作用下的非弹性变形和δ6= h0-h2；
⑺预应力钢绞线张拉后引起的箱梁上拱度δ7；
⑻预应力损失引起的箱梁变形δ8。
经预压后，其中δ4、δ6均已消除，在设置预拱度时只考虑δ1、δ2、δ3、δ5、δ7和δ8。
