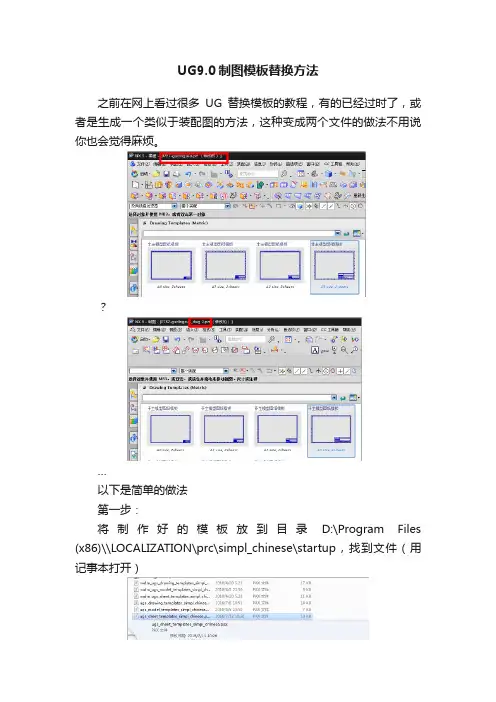

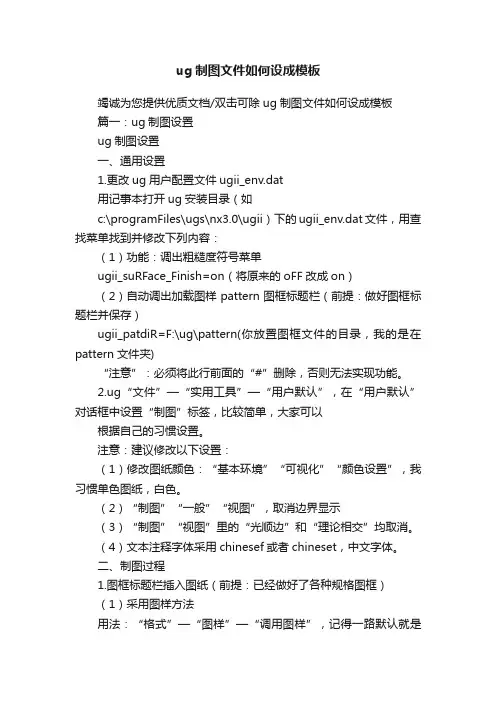

UG9.0制图模板替换方法
UG9.0制图模板替换方法
之前在网上看过很多UG替换模板的教程，有的已经过时了，或者是生成一个类似于装配图的方法，这种变成两个文件的做法不用说你也会觉得麻烦。
…
以下是简单的做法
第一步：
将制作好的模板放到目录D:\Program Files (x86)\\LOCALIZATION\prc\simpl_chinese\startup，找到文件（用记事本打开）
第二步：按照下图的方法直接替换原来的内容也是可以的，这样调用模板就不会出现UG默认的自带模板，选择更加方便一些，也可以选择将原文件备份一下。
另外自己在制图过程中可能会觉得自己的图纸模板选错了或者要更换为其他模板，可以尝试使用GC工具箱里的（这个不一定能替换成功）
{
UG装配部件重命名
对于UG装配图中的子部件，我们想替换成其他名字，可以使用GC工具箱里的重命名和导出组件
"
更换部件名字的时候选中相关的组件即可，然后修改名称，点击应用即可（一般修改后的文件会保存在原有的装配文件夹内，所以不要点击“导出装配”，如果点了，发现名字没换过来，自己就呵呵吧，那个部分究竟有什么用，暂时我还没用到）
总装图可以另存一下，然后更改子部件名称，删掉不用的文件即可（所有装配文件要放在同一个文件内）。
UG工程制图与转换
各符合按钮
1 2
UG工程制图与转换
1.4 对象的插入
选择【插入|符号|实用符 号】将弹出如图所示的对 话框。该对话框提供了添 加中心线的几种方法，即 直线中心线、完整螺纹圈、 不完整螺纹圈、偏置中心 点等。
UG工程制图与转换
在【制图注释】命令下，如图，还能添加其它的一些符号。
UG工程制图与转换
在【编辑|注释|指引线】下可以进行对指引线的添加、删 除及编辑。如图。
UG工程制图与转换
模板的加入： 浏览，找到UGII_html_files. 选择扩展名为pax的文件
在【资源板】中的Drawing Templates下找所需的图纸 模板
UG工程制图与转换
画好的UG平面图：
UG工程制图与转换
UG工程制图与转换
1.2 工程图管理
在工具栏中可通过选择【打开图纸页】、【删除图纸页】、 【新建图纸页】、【编辑图纸页】及【更新视图】来相应 地对工程图进行管理。
UG工程制图与转换
1.3 视图管 理
1.3.1 基本视图 1.3.2 局部放大图 1.3.3 剖视图 1.3.4 编辑视图 1.3.5 尺寸标注
UG工程制图与转换
在尺寸标注操作过程中出现的【尺寸】悬浮工具条，如图 所示，其内容包括尺寸样式、尺寸精度，尺寸公差等。
尺寸 精度
公差
用于编辑 各类制图 符号
UG工程制图与转换
例：
1.利用【注释编辑器】编辑
开启预览
公式
2.选择放置点，按压拖动可
文本输入区 创建指引线，移动到合适 位置后放置
预览框
区内投影任意角度的视图
利用投影视图放置 好所需的视图。
UG工程制图与转换
1.3.2 局部放大图
NX8.5：如何把自己公司的模板做到GC工具的替换模板中!
更改前 更改后『432』如何把自己公司的模板做到GC 工具的替换模板中！ 作者：唐康林 QQ:125317589 E-mail:tangkl@2014-2-21前段时间有人问我，想把自己定制的模板，做到NX软件！GC工具的替换模板里面。
大家都知道在默认的情况下，利用NX里面的GC工具的“替换模板”命令弹出的是如下所示的对话框：我们应该怎么把“选择替换模板”里面的内容换成，我们自己想要的呢？在这里我们要分两种情况：1、你自己的模板，只有一种样式的模板文件；2、有多种样式的模板文件；替换模板命令，一般在两种情况下用：①平时出图的过程，最先选择的图框，后来发现选的不太适合，而此时，已经投影了部分视图，也标了很多尺寸，如果从弄一个图框来出图，过于麻烦；当然也可以有其它解决方式，比如插入图纸页，然后将上一个图纸页的对象直接复制过来；②有些公司里面，设计可能是委外的，但设计完了以后，还要拿回公司再进行标准化，比如将图框换成自己公司的，这个时候，我们也期望能弄一个替换模板命令，直接替换就行了。
准确点说，我们要讨论这个知识点的话，其实它会涉及到很多东西的；比如你已经会定制模板了假如你已经会定制模板了，也就应该知道，模板文件一般都是由.pax文件+相应的.prt文件构成，而系统在调用这些模板的时候，是直接调用的.pax，由.pax里面的代码来指定调用了哪个一个.prt 文件。
接下来说具体怎么操作：1、假设你只有一个.pax模板文件；方法很简单，打开以下路径的文件：D:\Program Files\Siemens\NX 9.0\LOCALIZATION\prc\gc_tools\configuration\gc_tool.cfg PS:以上是以NX9.0为例，看客可以自己根据自己的版本决定；用记事本，或者写字本打开即可！打开以后，可以看到有以下的代码：! configuration for Replace Sheet settingKEY_WORD REPLACE_SHEET_STARTLayer: 170,172,173Location:%UGII_COUNTRY_TEMPLATES%/startupNATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.paxTC_PAX_CN:nxdm_ugs_drawing_templates_simpl_chinese.paxNATIVE_PAX_EN:ugs_drawing_templates.paxTC_PAX_EN:nxdm_ugs_drawing_templates.paxKEY_WORD REPLACE_SHEET_END以上这段代码的意思就是用来控制，删除图纸的代码设置；其中Layer: 170,172,173是指在利用替换模板的过程中，会把170，172，173的对象给移除；所以在这里，我们就需要注意，我们自己的模板，要么你也放在170，172，173这三个图层，要嘛，你就在这里把这几个图层，改成你自己模板的图层！然后把这句话：NATIVE_PAX_CN:ugs_drawing_templates_simpl_chinese.pax后面的.pax文件换成自己想要的就可以了！当然前面，我们提到，为什么要设置图层，假设模板的图层放到了第1层，而这里设置成170，172，173，并且下你的模板位置也改。
