UG制图模板

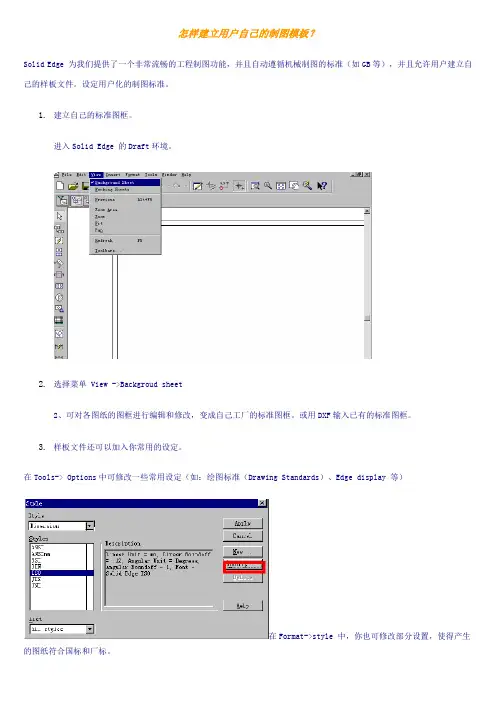

UG技巧--怎样建立用户自己的制图模板？
怎样建立用户自己的制图模板？
Solid Edge 为我们提供了一个非常流畅的工程制图功能，并且自动遵循机械制图的标准（如GB等），并且允许用户建立自己的样板文件。
设定用户化的制图标准。
1.建立自己的标准图框。
进入Solid Edge 的Draft环境。
2.选择菜单 View ->Backgroud sheet
2、可对各图纸的图框进行编辑和修改，变成自己工厂的标准图框。
或用DXF输入已有的标准图框。
3.样板文件还可以加入你常用的设定。
在Tools-> Options中可修改一些常用设定（如：绘图标准（Drawing Standards）、Edge display 等）
在Format->style 中，你也可修改部分设置，使得产生的图纸符合国标和厂标。
所有的设定完成之后，把文件存到solid Edge 安装目录下的:
…Solid Edge\program\template\… 下，以后，建立Solid Edge 文件时，你就可选择自己的样板来工作了。
ug制图文件如何设成模板
ug制图文件如何设成模板竭诚为您提供优质文档/双击可除ug制图文件如何设成模板篇一：ug制图设置ug制图设置一、通用设置1.更改ug用户配置文件ugii_env.dat用记事本打开ug安装目录（如c:\programFiles\ugs\nx3.0\ugii）下的ugii_env.dat文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单ugii_suRFace_Finish=on（将原来的oFF改成on）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）ugii_patdiR=F:\ug\pattern(你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。
2.ug“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。
（4）文本注释字体采用chinesef或者chineset，中文字体。
二、制图过程1.图框标题栏插入图纸（前提：已经做好了各种规格图框）（1）采用图样方法用法：“格式”—“图样”—“调用图样”，记得一路默认就是了，选择符合的图框。
如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。
（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。
提示：可以在drawing标题上右键“插入片体”，增加新图纸shit2，双击图纸名就可以转到相应图纸。
优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。
使用方法灵活。

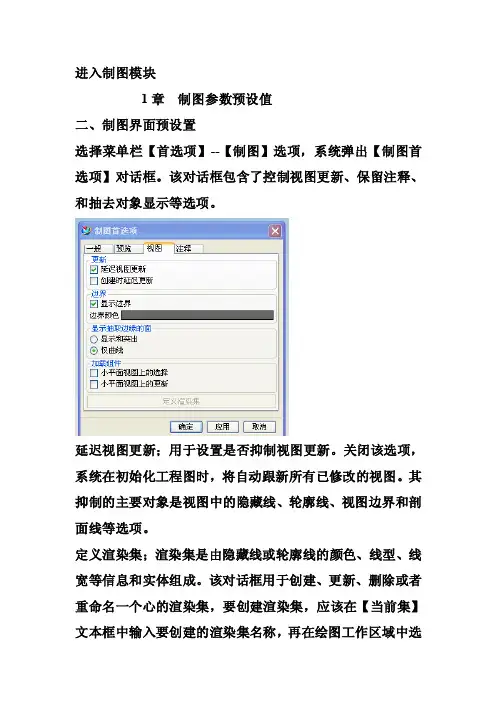

ug4.0制图模块[指南]
![ug4.0制图模块[指南]](https://img.taocdn.com/s3/m/42e9e4b50129bd64783e0912a216147917117e03.png)
进入制图模块1章制图参数预设值二、制图界面预设置选择菜单栏【首选项】--【制图】选项，系统弹出【制图首选项】对话框。
该对话框包含了控制视图更新、保留注释、和抽去对象显示等选项。
延迟视图更新；用于设置是否抑制视图更新。
关闭该选项，系统在初始化工程图时，将自动跟新所有已修改的视图。
其抑制的主要对象是视图中的隐藏线、轮廓线、视图边界和剖面线等选项。
定义渲染集；渲染集是由隐藏线或轮廓线的颜色、线型、线宽等信息和实体组成。
该对话框用于创建、更新、删除或者重命名一个心的渲染集，要创建渲染集，应该在【当前集】文本框中输入要创建的渲染集名称，再在绘图工作区域中选择实体或组件，再选择隐藏线或轮廓线选项，并在可变显示区重定义他们的颜色、线型、线宽等参数，最后确定即可。
保留注释；选择保留注释，弹出下图对话框该选项用于设置工程图中的注释是否可以保留。
注释包含各种尺寸、中心线、剖切线、剖面线、文本和符号等。
如果打开该选项，可以防止因为模型改变而引起的相关注释被删除。
删除保留注释；用于删除当前视图中所有保留对象。
1.2视图选项选择【首选项】--【视图】选项，系统弹出上图所示对话框。
该对话框包含剖面显示参数、隐藏线显示参数。
可见线显示参数、光顺边显示参数、虚拟交线显示参数和螺纹显示参数功能选项。
当前预设置只对当前命令、预设置之后添加的视图有效，而对预设置之前添加的视图无效。
当前命令结束后，各种预设置恢复为命令前的全局参数。
三、制图预设值1、颜色设置选择菜单栏中的【首选项】--【可视化】--【颜色设置】选项，系统弹出【颜色设置】对话框。
在【图纸部件设置】选项组，可以设置预选、选择、背景、前景的颜色。
如下图所示。
预选；当移动光标指向某制图对象时，可以选择对象的预选颜色选择；单击鼠标左键，选择对象的颜色。
前景；创建制图对象的颜色。
背景；图纸的颜色，即工作平面的颜色。
2.Drawing Grid 设置选择【首选项】--【工作平面】选项，弹出【工作平面首先项】对话框，选择【Drawing Grid】选项卡。
ug制图模板设置
ug制图模板设置UG制图模板设置。
UG制图模板是在使用UG软件进行制图时，为了提高效率和规范化，可以设置一些常用的模板，方便工程师在进行制图时快速调用，避免重复的工作和提高工作效率。
下面将介绍如何在UG软件中进行制图模板设置。
首先，打开UG软件，在开始进行制图之前，我们需要先设置一些基本的参数和属性，以确保制图的准确性和规范化。
在UG软件中，可以通过“文件”-“新建”来创建一个新的制图文件，然后在弹出的对话框中选择相应的模板文件，比如ISO、ANSI等标准模板，或者自定义的模板文件。
选择好模板文件后，点击“确定”即可创建一个新的制图文件。
接下来，我们需要设置图纸的尺寸和比例。
在UG软件中，可以通过“文件”-“属性”来设置图纸的尺寸和比例，比如A4、A3等常用的图纸尺寸，以及1:1、1:2等比例。
在设置好图纸的尺寸和比例后，可以点击“确定”来保存设置。
然后，我们需要设置图层和线型。
在UG软件中，可以通过“视图”-“层管理器”来管理图层，可以新建、删除、重命名、设置属性等操作。
在制图时，可以根据需要将不同的对象放在不同的图层上，以便于管理和控制。
同时，还可以通过“工具”-“选项”-“线型”来设置线型，选择不同的线型和线宽，以满足不同的制图要求。
此外，还可以设置文字样式和尺寸。
在UG软件中，可以通过“工具”-“选项”-“文本”来设置文字样式和尺寸，可以选择不同的字体、字号、颜色等属性，以满足不同的制图要求。
在制图时，可以根据需要添加文字说明、标注等内容，以便于理解和使用。
最后，需要保存和应用模板设置。
在完成以上设置后，可以将当前的制图文件保存为模板文件，以便于下次使用。
可以通过“文件”-“另存为”来保存当前的制图文件为模板文件，然后在下次制图时可以直接调用该模板文件，省去重复设置的步骤，提高工作效率。
总之，UG制图模板设置是在使用UG软件进行制图时的重要步骤，通过设置模板可以提高工作效率和规范化，避免重复的工作和提高工作质量。
UG-制作自己的工程图模板-解密
曲面&逆向建模&装配钣金&冲模工程图&PIM 开发&熔接模具分模&加工分析&仿真CAD 作者:不知谁舞本教程原帖/首先。
通过下图，我们要明确下我们在图纸模板中要设置些什么？在您打开UG 前，有必要做些准备工作。
1.准备本单位标准的cad 图纸做参考。
2.拷贝ug 的中文字体到UGS\NX 5.0\UGII\ugfonts 文件夹下。
附件中教程所需hzdkt ，更多字体请到网上下载。
3.添加系统变量UGII_PATDIR=图样保存的文件夹。
装配UG-制作自己工程图模板-for 梦想成真本教程原帖接下来，打开UG5新建毛坯GB-A3.prt 并后进入制图模块。
建立一个标准的A3图纸。
图纸页名称为DWG1系统默认的图纸页名称字母和数值之间用空格。
输出2d 图时可能出错。
本教程原帖2.菜单》首选项》制图首选项，根据不同情况设置本教程原帖3.菜单》首选项》注释，需要设置的比较多，具体看图尺寸，附加文本，公差设置相同中文字体,颜色为绿色本教程原帖注：以上注释设置，如果你在用户默认化设置中设置好了，也可以通本教程原帖表格颜色设为蓝色，默认为灰色，在黑背景下不清楚本教程原帖4.菜单》首选项》视图标签。
视图标签默认是英文的，当然啊，我们可以用文本注释给视图中文名称。
这里我们玩点特别，将自动添加的标签改成中文。
属性如图，在装配导航器中，右键单击部件，添加部件属性。
如图"<C1.400><W@V_VIEW><C>""<C1.400><W@V_SCALE><C>""<C1.400><W@V_SECTION><C>""<C1.400><W@V_SCALE><C>""<C1.400><W@V_SCALE><C>"这样就实现视图名为中文了！一劳永逸本教程原帖5.菜单》首选项》视图根据自己的情况设置。
UG第六部分 制图模板
西华大学UG技术培训中心7.10制图模板前面已经介绍了一些UGNX制图模块的一些实用工具命令。
对于标注中的一些常规标注没说到的，我们可能在轴的标注中遇到，到那时候再将。
现在我们来讲下制图模板的制作。
UG中的自带了几种模板，你可以选择也可以通过CAD制作一个模板然后通过导入2Dexchange格式来或者导入你已经用ug 做好的模板导入到ug中，其中CAD导入的模板的一些文字会发生变化。
7.10.1制图模板选择UG中自带了一些模板，我们可以进行选择。
单击【新建图纸】就会打开【图纸页】对话框选择【使用模板】按钮，在下面的小窗空中在选着我们需要的模板即可。
7.10.2制图模板导入导入的UG格式的模板：【文件】-【部件】选择你已经做好的ug模板。
单击确定，去选则你的模板。
然后导入模板。
要注意导入的模板的点位置和输出坐标，一般选择默认形式，但如果你的模板不是在原点创建，就需要更改你的原点和坐标值7.10.2制图模板导入导入CAD格式模板：我们先进入制图环境创建一个新的图纸页，在【图纸页】对话框中选择【标准尺寸】选择图纸的大小，确定后我们点击【视图创建向导】中的【取消】键，然后选择【文件】-【导入】-【AutoCAD DXF/DWG】，在弹出的对话框中我们打开【输入和输出】总我们打开dxf/dwg文件，在接下来弹出的窗口中选择【文件类型】为dxf/dwg，就会看到我们存放的CAD格式的模板。
选中后我们就会回到上面那个对话框，选择好存放位置后，选择完成，导入我们已经用CAD做好的模板。
7.10.2制图模板导入7.10.2制图模板导入7.10.2制图模板导入导入的CAD模板7.10.3制图模板制作UGNX系统给我们提供了非常方便的制图模板的制作，这样就方便了制作我们自己的模板。
我们来做一张A1竖放的模板。
➢新建一张图纸，在【图纸页】对话框中选择定制尺寸，输入A1竖放图纸的尺寸。
➢进入到一张新图纸也后，到【工具】|【图纸格式】|【边界和区域】。
修改ug默认制图模板
竭诚为您提供优质文档/双击可除修改ug默认制图模板篇一：ug8模板设置方法通常我们如果要加工一个工件，如果我们选取一个默认的模板进行加工，我们需要改很多默认的参数，那么我是否能把常用的参数改好，答案是可以的，我们可以自定义自己的模板，运用于加工。
做模板的目的：使编写程序方便，减少重复操作，节省时间，从而提高编程速度。
做模板的基本步骤：1.在原来的模板基础上修改或者建立空白的ug文件2.设定坐标（绝对坐标）及其安全高度3.建立自己常用的刀具4.建立自己所需要或经常使用的操作如：型腔铣（开粗）、等高、固定轴（曲面加工）5.设置各个操作中的参数，如：转速s、进给率F、刀具百分比、每刀全局深度、切削参数及非切削参数等。
6.模板的加载下面我们开始做一个加工模板：第一步：找到ug的安装目录打开文件c:\programFiles\siemens\nx8.5\mach\resource\template_part\metric在这里我就直接复制其中一个pat文件，直接修改名称为qhcam然后直接打开qhcam这个文件，把默认的加工操作修改好。
分别定义刀具信息，操作信息，几何体等，然后选中右击——对象——模板设置，把上面可将对象用作模板和如果创建则创建打上勾1.刀具创建2.依次创建几何体加工方法创建工序等3.设置相关参数如进给切削非切削等参数。
同理选中右击——对象——模板设置然后模板做好了，我们如何加载呢？第一种：手动加载1.进入加工环境——通过浏览配置文件——选择qhcam文件篇二：ug6加工模板之模板设置ug6.0加工模板之模板设置ug自带的mill_contourmill_planardrill等模板有些参数，内容并不适合自己的编程习惯，调用起来需频繁的改动，大大降低工作效率，所以许多人根据切身情况制作了专属自己的加工模板，至于如何制作网上教程一大把，在此不累述，本文重点讲解模板制作完毕后如何进行模板设置。
UG图框模板制作
INMOULD LIMITED
UG图框模板的使用
如我要出此零件散件，可以如右图点击之前创建好的模板
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
2012.06.06
Page5/1
INMOULD LIMITED
第3步：在UG制图里新建相应图框大小的图纸页，生成如下图纸
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第4步：接着导出一个NX部件文件的UG档 注意上图黄色框的选项。
这样导出去之后打开此UG档的话只有 制图模式里有图框，建模环境是没有的。
INMOULD LIMITED
点击后会自动新建一装配文件并自动跳转至制图环境， 并且此新建文件与工件文件是装配上下级关系。
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
2012.06.06
Page6/1
INMOULD LIMITED
INMOULD LIMITED
UG图框模板制作
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第2步：用UG打开刚刚保存的CAD图。
第1步：在CAD保存一个单独只有一个标准图框的文件
2012.06.06
Page1/1
2012.06.06
Page3/1
INMOULD LIMITED
TEL:+86 769 8560 9963 FAX:+86 769 8560 9863
第7步：在新建的资源板空白处单击右键 如下图选“非主模型图纸模板”后弹出对话框，选择第4步导出 的UG文件。 到此：1款图框模板制作完成
ug制图模板
模板及其相关文件说明
chzggxh-pax：全部模板，可调用包括主模型、图纸、非主模型图纸、工艺的全部模板，双击可调用模板。
chzggxh-mxpax：只有主模模板型，chzggxh-MX不带图纸外，每个模板都自带一张图纸，双击可调用模板。
chzggxh-A0、chzggxh-A1、chzggxh-A2、chzggxh-A3、chzggxh-A4、chzggxh-MX：对应图纸A0、A1、A2、A3、A4图纸、MX不带图纸、模型模板文件。
chzggxh-zt：只要修改文件对应图纸A0、A1、A2、A3、A4图纸模板的图框尺寸就能控制对应chzggxh-A0、chzggxh-A1、chzggxh-A2、chzggxh-A3、chzggxh-A4文件的图框及其基于模板建立的文件的图框对应的A0、A1、A2、A3、A4的图框尺寸，保持所有图框同步更改，该文件一般是居中设计,长、宽尺寸与标准图纸和偏置尺寸相关联,一般只修改偏置尺寸就OK，如要设置非居中,可修改偏置尺寸、图框尺寸（建议不修改原参数结构,在参数后用+、-数字，如同方向偏置边框尺寸，将边框尺寸、图框尺寸同时+10即可将图框向右、上偏置10mm，而右、上边框不变)，使公司的图宽保持一致性，模板及其产生的文件本身的图框也可自定义修改(不建议使用)，也可将表达式改为常数，这样就不能与chzggxh-zt文件保持一致性，用表达式或进入图面(将256层解开设置为可编辑）编辑。
ugii_env.dat:已修改UGII_UPDATE_ALL_ID_SYMBOLS_WITH_PLIST=0；UGII_SURFACE_FINISH=ON；UGII_CHARACTER_FONT_DEFAULT=chinesef；UGII_TABLE_TEMPLATES=E:\chzggxh-MB\tables\的值，建议你用我的文件覆盖D:(你的安装目录）\Program Files\UGS\NX 6.0\UGII\ugii_env.dat你的文件（如果你的工作目录在D盘则用chzggxh-D文件夹里的文件），也可自定义修改。
UG9.0制图模板替换方法.pdf
之前在网上看过很多UG替换模板的教程，有的已经过时了，或者是生成一个类似于装配图的方法，这种变成两个文件的做法不用说你也会觉得麻烦。
以下是简单的做法
第一步：
将制作好的模板放到目录D:\Program Files (x86)\UG9.0\LOCALIZATION\prc\simpl_chinese\startup，找到文件ugs_sheet_templates_simpl_chinese.pax（用记事本打开）
第二步：按照下图的方法直接替换原来的内容也是可以的，这样调用
模板就不会出现UG默认的自带模板，选择更加方便一些，也可以选择将原文件备份一下。
另外自己在制图过程中可能会觉得自己的图纸模板选错了或者要更换为其他模板，可以尝试使用GC工具箱里的（这个不一定能替换成功）
UG装配部件重命名
对于UG装配图中的子部件，我们想替换成其他名字，可以使用GC工具箱里的重命名和导出组件
更换部件名字的时候选中相关的组件即可，然后修改名称，点击应用即可（一般修改后的文件会保存在原有的装配文件夹内，所以不要点击“导出装配”，如果点了，发现名字没换过来，自己就呵呵吧，那个部分究竟有什么用，暂时我还没用到）
总装图可以另存一下，然后更改子部件名称，删掉不用的文件即可（所
有装配文件要放在同一个文件内）。
ug nx8.0工程图模板
ug nx8.0工程图模板（）ug8.0为中国用户提供了十几种标准的制图模板特别是像A4 A3 A2 A1 A0这些模板新建图纸的时候只要设置如图片所示就可以调用模板但是需要说明的是，要把图层171和173打开才可以看见还有一个问题需要注意，就是你新建文件的时候要注意，否则就算你打开这两个图层你也看不到你想要的结果，比如字体没法正常显示。
详细讲解看图片中的注释:如果上面操作都没问题的话，此时请大家仔细看下图纸的标题栏，是不是发现字体不是宋体，我们国家标准可不是这样的，所以需要进行更改。
更改很简单，用户只用双击文字就是更改，详细看下面图片注释：尽管操作简单，但是每调用一次模板都需要更改的话就比较麻烦了，所以我们治病要治疗它的根本啊！！！此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释尽管操作简单，但是每调用一次模板都需要更改的话就比较麻烦了，所以我们治病要治疗它的根本啊！！！此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释UG7.5的自带图框、模板设置表面粗糙度符号关于NX7版本的表面粗糙度修改的方式与以前版本不一样的在UGNX7安装文件夹下的UGII中找到ugii_env_ug.dat文件，查找UGII_SURFACE_FINISH=OFF,将OFF修改成ON即可修改图框UG NX7.5中有自带的图框，其中零件名称、材料、重量（赋值重量）、零件图号、页码、页数、比例、设计都是可以在GC工具箱—>属性工具—>属性中填写，而且在装配时有关联性，但它自带的图框中的字体（中文：chinesef_fs,标注：blockfont）以及公司名称：西门子产品管理软件（上海）有限公司要修改，但调入图框用GC工具箱填写属性时，这些项目是选不中的，是因为设置了图层仅可见的。
1.用NX7.5打开图框模板的源文件；这些文件的位置在：X:\Program Files\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup；2.打开层设置—>在显示中选择含有对象的层并设置为可选—>再点开GC工具箱—>填写属性—>依次选中这些属性—>更改字体及字体大小，另外再更改公司名称—>再将这些层设置成仅可见—>保存退出3.按以上步骤改好每张图框。
UG制图详解(手机3d模板)
5.最后就是进行上色处理。
UG8.5绘制
1建立草图选中平面，在平面内画出侧面的二维模型。
2.选中草图执行拉伸命令。
3.建立平侧面，建立草图，画出侧面的图像执行拉伸命令求差。并通过边倒圆命令画出手机圆角。选中正面平面，建立草图，在正面画出屏幕，完成草图，并通过切割面命令将手机的屏幕和手机的正平面分割成两个面。
UG-制作自己的工程图模板-解密
曲面&逆向建模&装配钣金&冲模工程图&PIM 开发&熔接模具分模&加工分析&仿真CAD 作者:不知谁舞本教程原帖/首先。
通过下图，我们要明确下我们在图纸模板中要设置些什么？在您打开UG 前，有必要做些准备工作。
1.准备本单位标准的cad 图纸做参考。
2.拷贝ug 的中文字体到UGS\NX 5.0\UGII\ugfonts 文件夹下。
附件中教程所需hzdkt ，更多字体请到网上下载。
3.添加系统变量UGII_PATDIR=图样保存的文件夹。
装配UG-制作自己工程图模板-for 梦想成真本教程原帖接下来，打开UG5新建毛坯GB-A3.prt 并后进入制图模块。
建立一个标准的A3图纸。
图纸页名称为DWG1系统默认的图纸页名称字母和数值之间用空格。
输出2d 图时可能出错。
本教程原帖2.菜单》首选项》制图首选项，根据不同情况设置本教程原帖3.菜单》首选项》注释，需要设置的比较多，具体看图尺寸，附加文本，公差设置相同中文字体,颜色为绿色本教程原帖注：以上注释设置，如果你在用户默认化设置中设置好了，也可以通本教程原帖表格颜色设为蓝色，默认为灰色，在黑背景下不清楚本教程原帖4.菜单》首选项》视图标签。
视图标签默认是英文的，当然啊，我们可以用文本注释给视图中文名称。
这里我们玩点特别，将自动添加的标签改成中文。
属性如图，在装配导航器中，右键单击部件，添加部件属性。
如图"<C1.400><W@V_VIEW><C>""<C1.400><W@V_SCALE><C>""<C1.400><W@V_SECTION><C>""<C1.400><W@V_SCALE><C>""<C1.400><W@V_SCALE><C>"这样就实现视图名为中文了！一劳永逸本教程原帖5.菜单》首选项》视图根据自己的情况设置。
ug制图文件如何设成模板
竭诚为您提供优质文档/双击可除ug制图文件如何设成模板篇一：ug制图设置ug制图设置一、通用设置1.更改ug用户配置文件ugii_env.dat用记事本打开ug安装目录（如c:\programFiles\ugs\nx3.0\ugii）下的ugii_env.dat文件，用查找菜单找到并修改下列内容：（1）功能：调出粗糙度符号菜单ugii_suRFace_Finish=on（将原来的oFF改成on）（2）自动调出加载图样pattern图框标题栏（前提：做好图框标题栏并保存）ugii_patdiR=F:\ug\pattern(你放置图框文件的目录，我的是在pattern文件夹)“注意”：必须将此行前面的“#”删除，否则无法实现功能。
2.ug“文件”—“实用工具”—“用户默认”，在“用户默认”对话框中设置“制图”标签，比较简单，大家可以根据自己的习惯设置。
注意：建议修改以下设置：（1）修改图纸颜色：“基本环境”“可视化”“颜色设置”，我习惯单色图纸，白色。
（2）“制图”“一般”“视图”，取消边界显示（3）“制图”“视图”里的“光顺边”和“理论相交”均取消。
（4）文本注释字体采用chinesef或者chineset，中文字体。
二、制图过程1.图框标题栏插入图纸（前提：已经做好了各种规格图框）（1）采用图样方法用法：“格式”—“图样”—“调用图样”，记得一路默认就是了，选择符合的图框。
如图适用于：所有制图环境，建模方式可以是交叉建模（即既有实体又有装配组件），可以通过“隐藏”命令改变制图显示内容。
（建议使用）本质形式：是模型文件的一部分，不产生新文件，显示于“部件资源板”的图纸部分，可以同时插入多张不同图纸共存。
提示：可以在drawing标题上右键“插入片体”，增加新图纸shit2，双击图纸名就可以转到相应图纸。
优点：适用范围广，与主模型关联，主模型修改可以直接反映到图纸空间。
使用方法灵活。
可以使用隐藏命令直接隐藏不需要的制图显示对象。
关于UG7.5制图模板的问题
各位用UG的朋友，碰到修改制图模板时遇到很头痛的问题就是默认模板不知在哪儿放，不知在么具体修改，不知如何替换默认模板，就这些问题，我解答如下，希望对刚接触UG的人有所帮助————————一个曾经的UG菜鸟
一、新建命令下的制图模板问题
1、新建命令下制图模板图
2、模板存放路径：E:\Program Files\UGS\NX 7.5\UGII\templates
此文件夹下的模板为用“新建”图纸时出现在选择界面的命令，有需要经常以此种方式建立工程制图的同学，可将自己设计好的模板放入该文件夹即可使用到；
二、制图模式下
1、很多同学都是先在“建模”模式下建立好三维模型，再转到“制图”模式下绘制工程图，
而此时选择模板的界面如下，很多同学都不知道此界面的模板在什么位置存放，该怎么添加自己制作的模板，看第2步哦
2、存放位置：E:\Program Files\UGS\NX 7.5\LOCALIZATION\prc\simpl_chinese\startup
在此界面我把我制作的模板替换原文件(注意：文件名我没改哦，改了文件名行不行没有试过滴)，再在制图模式里选择就可以使用自己设计的模板了。
以上是本菜鸟的一点经验，希望能帮我刚接触UG的同学，谢谢！。
ug制图模板
ug制图模板UG（Unigraphics）是一款著名的CAD/CAM/CAE集成软件，广泛应用于汽车、航空、机械、电子等行业。
在使用UG制图时，为了提高工作效率和制图质量，很多用户都会使用一些UG制图模板。
本文将介绍UG制图模板的相关知识以及如何使用和制作UG制图模板。
一、UG制图模板的概念和作用UG制图模板是指提前定义好的标准图框、注释和图纸格式等，可以在每次制图时直接引用。
使用UG制图模板可以大大提高制图效率，保证图面的一致性和统一性。
二、UG制图模板的种类UG制图模板可以分为以下几种：1.零件图模板：用于绘制零件图，包括前、左、俯视图以及局部放大图等。
2.装配图模板：用于绘制装配图，包括各零部件的位置关系、尺寸和配合等。
3.工程图模板：用于绘制图纸，包括标准尺寸、图框、注释和符号等。
三、UG制图模板的使用方法使用UG制图模板非常简单，只需要在新建图纸时选择相应的模板即可。
1.新建零件图或装配图时，在弹出的新建图纸对话框中，选择相应的模板。
2.新建工程图时，在菜单栏中选择【文件】-【新建】-【工程图】，然后选择相应的模板。
四、UG制图模板的制作方法除了使用现成的UG制图模板外，用户还可以自己制作和修改UG制图模板。
1.新建UG零件图或装配图，在制图模式下，设置好标准尺寸、图框、注释和符号等，然后保存为模板。
2.新建UG工程图，在制图模式下，选择模板，然后修改标准尺寸、图框、注释和符号等，最后保存为新的模板。
五、UG制图模板的注意事项在使用和制作UG制图模板时，需要注意以下几点：1.UG制图模板应该尽量符合国家标准和行业标准。
2.UG制图模板中的文字和图形应该清晰、准确。
3.UG制图模板中的符号应该统一、规范。
4.UG制图模板中的尺寸和比例应该合理、准确。
5.UG制图模板应该随时更新，保持与行业最新标准的一致性。
六、结论UG制图模板可以提高工作效率和制图质量，特别是对于频繁制图的用户来说，使用UG制图模板是非常必要的。
ug nx8.0工程图模板
ug nx8.0工程图模板（）ug8.0为中国用户提供了十几种标准的制图模板特别是像A4 A3 A2 A1 A0这些模板新建图纸的时候只要设置如图片所示就可以调用模板但是需要说明的是，要把图层171和173打开才可以看见还有一个问题需要注意，就是你新建文件的时候要注意，否则就算你打开这两个图层你也看不到你想要的结果，比如字体没法正常显示。
详细讲解看图片中的注释:准可不是这样的，所以需要进行更改。
更改很简单，用户只用双击文字就是更改，详细看下面图片注释：此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释此时大家只要把安装目录下对应的模板更改就可以了！详细说明见图片注释UG7.5的自带图框、模板设置表面粗糙度符号关于NX7版本的表面粗糙度修改的方式与以前版本不一样的在UGNX7安装文件夹下的UGII中找到ugii_env_ug.dat文件，查找UGII_SURFACE_FINISH=OFF,将OFF修改成ON即可修改图框UG NX7.5中有自带的图框，其中零件名称、材料、重量（赋值重量）、零件图号、页码、页数、比例、设计都是可以在GC工具箱—>属性工具—>属性中填写，而且在装配时有关联性，但它自带的图框中的字体（中文：chinesef_fs,标注：blockfont）以及公司名称：西门子产品管理软件（上海）有限公司要修改，但调入图框用GC工具箱填写属性时，这些项目是选不中的，是因为设置了图层仅可见的。
1.用NX7.5打开图框模板的源文件；这些文件的位置在：X:\Program Files\UGS\NX7.5\LOCALIZATION\prc\simpl_chinese\startup；2.打开层设置—>在显示中选择含有对象的层并设置为可选—>再点开GC工具箱—>填写属性—>依次选中这些属性—>更改字体及字体大小，另外再更改公司名称—>再将这些层设置成仅可见—>保存退出3.按以上步骤改好每张图框。
ug制图模板设置
ug制图模板设置UG制图模板设置。
UG制图模板是在UG软件中用来规范绘图格式和布局的一种工具，通过设置制图模板，可以使绘图过程更加高效和规范。
下面将介绍如何在UG软件中设置制图模板。
首先，打开UG软件，并选择需要进行制图的零件或装配体。
然后点击菜单栏中的“文件”选项，接着选择“新建”命令，在弹出的对话框中选择“绘图”选项，点击“确定”按钮，即可打开绘图环境。
在绘图环境中，我们可以进行制图模板的设置。
首先，点击菜单栏中的“格式”选项，选择“模板”命令，然后在弹出的对话框中选择“新建”选项，输入模板名称，并点击“确定”按钮。
接着在模板设置对话框中，我们可以设置图框、标题栏、公司标识等内容，以及绘图的标准尺寸和比例。
在设置好模板内容后，我们还可以对模板进行保存和应用。
点击“文件”选项，选择“另存为”命令，将模板保存到指定的文件夹中。
然后在进行绘图时，只需要点击“格式”选项，选择“模板”命令，然后选择已保存的模板文件，即可应用到当前的绘图中。
除了以上的基本设置，UG软件还提供了丰富的模板样式和格式选项，用户可以根据实际需求进行定制和调整。
比如可以设置不同的图框样式、标题栏格式、尺寸标注等内容，以及导出为PDF或图片格式等功能。
在制图过程中，使用模板可以提高绘图效率，保证绘图的规范和统一性。
同时，通过设置模板，还可以减少重复劳动，提高工作效率，减少错误的发生。
总之，UG制图模板的设置是非常重要的，它可以帮助用户规范绘图格式，提高绘图效率，保证绘图的准确性和统一性。
希望以上介绍的内容能对大家有所帮助，也希望大家在使用UG软件进行制图时能够充分利用制图模板，提高工作效率，提高绘图质量。
UG制图模板
阅读使人快乐，成长需要时间模板及其相关文件说明1.chzggxh-pax：全部模板，可调用包括主模型、图纸、非主模型图纸、工艺的全部模板，双击可调用模板。
2.chzggxh-mxpax：只有主模模板型，chzggxh-MX不带图纸外，每个模板都自带一张图纸，双击可调用模板。
3.chzggxh-tzpax：只有图纸模板，在模型使用会增加模板的图纸，双击可调用模板。
4.chzggxh-tzfpax：只有非主模型图纸模板，在模型使用会将模型作为部件装配到模板建立一个新的装配部件，每个模板都自带图纸，双击可调用模板。
5.E:\chzggxh-MB\tables\tables.pax：表格模板，带有自定义零件明细表（对应文件chzggxh-lj）、图框（对应文件chzggxh-tk）、系统默认国标表格模板，双击可调用模板，用我的ugii_env替换你的文件（详细请看6）可与制图表格的另存为模板相兼容，用表格工具的模板另存为功能保存到E:\chzggxh-MB\tables\就OK。
双击tables.pax可调用系统表格模板。
6.ugii_env.dat:已修改UGII_UPDATE_ALL_ID_SYMBOLS_WITH_PLIST=0；UGII_SURFACE_FINISH=ON；UGII_CHARACTER_FONT_DEFAULT=chinesef；UGII_TABLE_TEMPLATES=E:\chzggxh-MB\tables\的值，建议你用我的文件覆盖D:(你的安装目录）\Program Files\UGS\NX 6.0\UGII\ugii_env.dat你的文件（如果你的工作目录在D盘则用chzggxh-D文件夹里的文件），也可自定义修改。
7.chzggxh-lj、chzggxh-tk：自定义零件明细表、图框表格模板的对应文件。
8.chzggxh-A4GY：工艺模板的文件，带有两个A4图纸，由页眉、内容、页脚三个表格组成，对齐与蓝色框的左边端点对齐相关，如不小心移动表格就要设置回对齐相关，内容表格的最后列为第一排序，工步号为第二排序，对表格进行排序可调整表格的内容，如果对表格列进行合并，最后第一排序列一般要设置合并列各行为相同数字（中间不能有其他行，以免破坏合并列结构），将合并列作为一行进行排序，子行由第二排序控制，内容表格高度是图纸右边的数字（140），超出高度会自动添加到另一图纸，工序内容列是自动缠绕（自动过行）设计，由于自动行的大小与默认行高（7）有误差，在表格底下会产生一个<7的空行，解决办法可以在设计最后将各缠绕行根据内容设置为7的倍数，如还要增加图纸可将图纸A4GYa复制/粘贴图纸方法新建一个A4GYb等图纸，依此可无限扩展表格的大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阅读使人快乐，成长需要时间
模板及其相关文件说明
1.chzggxh-pax：全部模板，可调用包括主模型、图纸、非主模型图纸、工艺的全部模
板，双击可调用模板。
2.chzggxh-mxpax：只有主模模板型，chzggxh-MX不带图纸外，每个模板都自带一张
图纸，双击可调用模板。
3.chzggxh-tzpax：只有图纸模板，在模型使用会增加模板的图纸，双击可调用模板。
4.chzggxh-tzfpax：只有非主模型图纸模板，在模型使用会将模型作为部件装配到模
板建立一个新的装配部件，每个模板都自带图纸，双击可调用模板。
5.E:\chzggxh-MB\tables\tables.pax：表格模板，带有自定义零件明细表（对应文件
chzggxh-lj）、图框（对应文件chzggxh-tk）、系统默认国标表格模板，双击可调用模板，用我的ugii_env替换你的文件（详细请看6）可与制图表格的另存为模板相兼容，用表格工具的模板另存为功能保存到E:\chzggxh-MB\tables\就OK。
双击tables.pax可调用系统表格模板。
6.ugii_env.dat:已修改UGII_UPDATE_ALL_ID_SYMBOLS_WITH_PLIST=0；
UGII_SURFACE_FINISH=ON；UGII_CHARACTER_FONT_DEFAULT=chinesef；
UGII_TABLE_TEMPLATES=E:\chzggxh-MB\tables\的值，建议你用我的文件覆盖D:(你的安装目录）\Program Files\UGS\NX 6.0\UGII\ugii_env.dat你的文件（如果你的工作目录在D盘则用chzggxh-D文件夹里的文件），也可自定义修改。
7.chzggxh-lj、chzggxh-tk：自定义零件明细表、图框表格模板的对应文件。
8.chzggxh-A4GY：工艺模板的文件，带有两个A4图纸，由页眉、内容、页脚三个表格
组成，对齐与蓝色框的左边端点对齐相关，如不小心移动表格就要设置回对齐相关，内容表格的最后列为第一排序，工步号为第二排序，对表格进行排序可调整表格的内容，如果对表格列进行合并，最后第一排序列一般要设置合并列各行为相同数字（中间不能有其他行，以免破坏合并列结构），将合并列作为一行进行排序，子行由第二排序控制，内容表格高度是图纸右边的数字（140），超出高度会自动添加到另一图纸，工序内容列是自动缠绕（自动过行）设计，由于自动行的大小与默认行高（7）有误差，在表格底下会产生一个<7的空行，解决办法可以在设计最后将各缠绕行根据内容设置为7的倍数，如还要增加图纸可将图纸A4GYa复制/粘贴图纸方法新建一个A4GYb等图纸，依此可无限扩展表格的大小。
详图请进！
9.chzggxh-A0、chzggxh-A1、chzggxh-A2、chzggxh-A3、chzggxh-A4、chzggxh-MX：
对应图纸A0、A1、A2、A3、A4图纸、MX不带图纸、模型模板文件。
10.chzggxh-zt：只要修改文件对应图纸A0、A1、A2、A3、A4图纸模板的图框尺寸就能
控制对应chzggxh-A0、chzggxh-A1、chzggxh-A2、chzggxh-A3、chzggxh-A4文件的图框及其基于模板建立的文件的图框对应的A0、A1、A2、A3、A4的图框尺寸，保持所有图框同步更改，该文件一般是居中设计,长、宽尺寸与标准图纸和偏置尺寸相关联,一般只修改偏置尺寸就OK，如要设置非居中,可修改偏置尺寸、图框尺寸（建议不修改原参数结构,在参数后用+、-数字，如同方向偏置边框尺寸，将边框尺寸、图框尺寸同时+10即可将图框向右、上偏置10mm，而右、上边框不变)，使公司的图宽保持一致性，模板及其产生的文件本身的图框也可自定义修改(不建议使用)，也可将表达式改为常数，这样就不能与chzggxh-zt文件保持一致性，用表达式或进入图面(将256层解开设置为可编辑）编辑。
11.load_options.def：UG加载项默认文件，设置加载chzggxh-zt的设置，单击文件/
选项/装配首选项/已保存的加载选项/打开load_options.def文件，再修改你的加载项、保存设置就保持加载chzggxh-zt，如果设置不加载会每次打开文件会出现一个不加载确认框点击确认就OK。
图纸不要与chzggxh-zt保持相关性的方法：可将E
（D）:\chzggxh-MB\chzggxh-W文件夹里的文件粘贴到E（D）:\chzggxh-MB\覆盖原来文件就OK，建议初学者使用。
12.chzggxh-帮助文档：附帮助说明网页文档，本模板全部文件以UG6.0为准。
模板安装及注意事项：
∙模板安装：选择你的工作目录E盘，将chzggxh-MB文件夹下载放置到你的工作目录首层如E:\chzggxh-MB，双击模板文件*.pax即可调用模板，有关模板文件可参考
模板及其相关文件说明1-5，要安装在工作目录D盘，可将chzggxh-MB文件夹下
载放置到你的工作目录首层如D:\chzggxh-MB，将D:\chzggxh-MB\chzggxh-D文件
夹里的文件粘贴到D:\chzggxh-MB\覆盖原来文件，将D:\chzggxh-MB\chzggxh-D
文件夹里的tables覆盖原来文件D:\chzggxh-MB/tables再安装就OK，其他目录
要定制。
∙文件属性T（图号)自动生成文件名称，X（下料尺寸），J（机型），M（零件名称），C（材料)，B（备注），D（单重)dz与表达式相关，可利用表达式用测量实体的体
积（V）、密度（R）计算出重量或直接自动算出重量，GM（公司名称），这些属
性都可设计相关到图框表格、零件表格，以后建的表格都可引用，保持数据的一
致性,方便管理提高效率。
∙图纸比例与视图的比例、图框比例相关联,双击图纸可编辑比例,但与视图带有表达式的不关联,可将特殊的视图比例用表达式表示,图中有设计一个TFR-ISO缩小图,
其比例只修改左上角的分子、分母参数（双击)就OK。
∙要插入零件明细表，请点击资源板的表格模板chzggxh-lj，设置与右下50X25的点相关联就OK，同理图框插入chzggxh-tk。
∙文件编码规则A.(-)xx.(-)xx,A为任意位数英文字母、数字,XX为数字为数字(建议2位),不够位数前补0,数字后面也可加英文字母以示区别,这样零件列表排序有规
律,基本符合设计要求,零件列表设计有个排序列为第一排序,可将标准件、外购件
等在该列填上9（或更大)排到最后,其余不用填（默认0）或同类填上相同数字(可
带小数)，第二排序按零件编号排序,这样排序基本符合设计要求，选择表格/右键
点击/选择排序就可设计出有规律排序的表格，同时也可更新自动标注的序号，设
计更改排序的数字可控制表格的排序,如需拆分表格，则将制图设为颜色显示，排
序列为白色打印不出来（看得见)，或可设计增加排序列宽和表格的相关性，使排
序数字图纸外面。
详图请进！
∙技术要求、视图标准符号、其余的注释是与图框相关的,技术要求的定位可由旁边的数字控制(双击可编辑)，可用你经常用的代替后设置其相关性(点)或用导入文件
文字,提高效率。
∙将图纸模板插入到非本模板产生的模型文件，首先要在模型文件建立本模板文件的对应属性（可用复制、粘贴）、将256层设为仅可视，如图框不显示，请将256
层设为仅可视,图框属性导入出现？没法更新，请在文件新建对应的属性，双击图
框单元格仅将？删除就OK。
