12v低音炮电路图
NE5532LM3886力度十足的低音炮音响电路图
NE5532LM3886力度十足的低音炮音响电路图
力度十足的低音炮
在音乐的重放中，完美的低音再现，不仅能增强音乐感，更能增加临场感与真实感。
本文介绍一款体积不大但劲量十足的有源低音炮，它十分适合应用在多媒体电脑的音响系统中，或在家居面积较小的环境下欣赏音乐之用，使你轻松地浸泡在音乐里、溶入游戏中，体味那真实的感觉。
低音炮的电路部分见图1。
有源低音放大器的电路原理大同小异，基本是由低通滤波器和功率放大器构成，本电路也不例外，由大家均已熟知的NE5532组成120Hz 低通滤波器，对输入的120Hz以上的信号滤除，再送入大名鼎鼎的LM3886功放集成电路进行功率放大，将浓郁强劲的重低音信号送到扬声器中。
大功率集成电路LM3886的音色非常好，个头虽然不大，但其效果比一般分立式晶体管放大器有过之而无不及。
低音炮的音箱结构见图2，本低音炮使用一只上海银笛的734X 8英寸PP盆低音扬声器。
由于LM3886推动8英寸箱体的量感很足，所以本箱体采用倒相式结构，以尽可能的延伸低频下限，这样才能真正再现弹性与浑厚的重低音。
应该说设计合理的迷宫式音箱的低频再现要比其它形式的音箱好一些，但业余条件下制作有较大的难度，本文未采用。
箱体制作完成后在内部先浇灌大约05～1厘米厚的沥青，再粘上1厘米厚的腈纶棉，即可安装电路使用了。
本音箱配备在原多媒体音响中，组成21式或组合在原主音箱仅使用65英寸以内扬声器的家用音响中，效果改善相当明显。

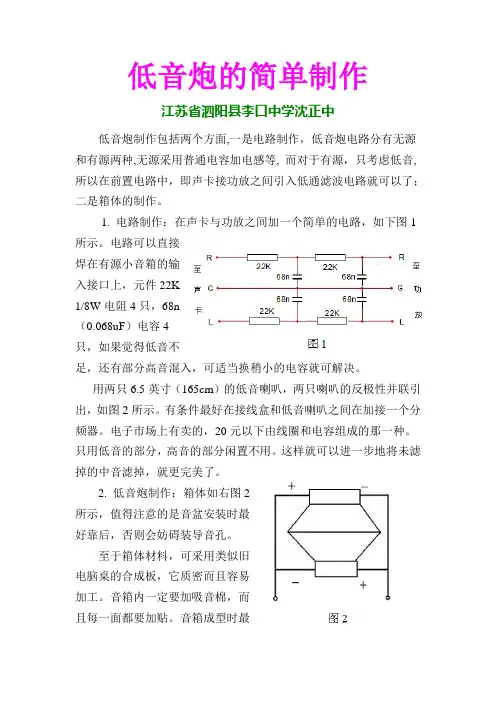

低音炮的简单制作
低音炮的简单制作江苏省泗阳县李口中学沈正中低音炮制作包括两个方面,一是电路制作，低音炮电路分有无源和有源两种,无源采用普通电容加电感等, 而对于有源，只考虑低音,所以在前置电路中，即声卡接功放之间引入低通滤波电路就可以了；二是箱体的制作。
1. 电路制作：在声卡与功放之间加一个简单的电路，如下图1所示。
电路可以直接焊在有源小音箱的输入接口上，元件22K1/8W电阻4只，68n（0.068uF）电容4只，如果觉得低音不足，还有部分高音混入，可适当换稍小的电容就可解决。
用两只6.5英寸（165cm）的低音喇叭，两只喇叭的反极性并联引出，如图2所示。
有条件最好在接线盒和低音喇叭之间在加接一个分频器。
电子市场上有卖的，20元以下由线圈和电容组成的那一种。
只用低音的部分，高音的部分闲置不用。
这样就可以进一步地将未滤掉的中音滤掉，就更完美了。
2. 低音炮制作：箱体如右图2所示，值得注意的是音盆安装时最好靠后，否则会妨碍装导音孔。
至于箱体材料，可采用类似旧电脑桌的合成板，它质密而且容易加工。
音箱内一定要加吸音棉，而且每一面都要加贴。
音箱成型时最后上前面板，一定要用沥青将所有的接缝都密封起来，导音孔不一定要按图上的那么长。
长度要求10cm左右，插入前面板的孔中，放一段低音强的音乐。
以1cm为步进削去导音孔，直到低音最强为止。
两个导音孔可以分别进行。
按图2尺寸最后测试出的结果是上面的一个长8cm，下面的一个长9cm，效果较好。
两个导音孔不一定一样长，只要效果很好就行。
做好以后用一块大橡皮擦一分四下，钉在底面四个角上来当垫脚，作用是减小共振消去杂音。
注意不要将低音炮开得太大，因为低音太浓也是一种失真。
低音炮的箱体，也可按上图5所示的尺寸进行制作。
车载低音炮的原理和维修
此电路出故障后最明显的指示就是面板发光二极管不亮(图中LD)，这说明整机不工作。因为电源和功率放大任一部分出现击穿故障都将导致电源无输出。检修时从箱体中取出机芯，拆下扬声器引线，检测两个场效应管和一对功率管，多数送修机都有击穿现象。如果OCL功率输出管有损坏，拆下后暂不换新管，先修电源部分。如场效应管有损坏，还要检查栅极电阻和推动级，面板插片保险多已熔断，查完并更换后可供电测试（12V端和REM端同时供电），看正负电压是否正常。如没有正负电压输出可进一步脱开负载反馈二极管D，如仍没输出则是TL494损坏。当正负电压正常后再检修功放电路，先不装功率管，测中点电压是否是0V，功率管焊点b e 间是否在0.5V左右，如不符上述两点，则检查推动级T8 T9 ，如推动级没问题而中点偏移较大时再进一步检查前边元件。当两部分检修好后就可接好扬声器并输入音频信号通电试机。如声音小或失真应检查和更换运算放大器4558。因扬声器常处在大电流冲击下，试机前要对扬声器作检查。还有一点要特意提出，推挽变压器B1由多股粗包线直接在磁环中绕成，架空焊在电路板上，在汽车强烈颠簸中偶有漆包线漆皮磨破而造成初次级短路，功放地经绕组与12V直通。这时音频输入端子地对电源地将有12V电压，在维修时外加12V电源和音频信号能正常工作，但在车上接上音频线后12V电压经音频线屏蔽层到卡带机或CD机机壳而短路，烧断保险。低音炮在行车中时常烧保险，也多属于此故障。检修时可将两地连接，加电后敲击推挽变压器，可看到绕组中碰连时有电火化产生。用竹签将打火处漆包线剥开，在磨损处垫进绝缘层用“哥俩好”胶固定。

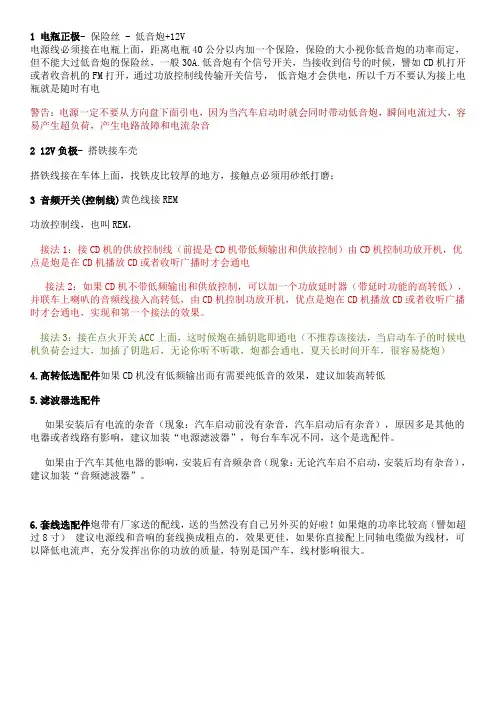

车载低音炮或功放的安装与注意事项
1 电瓶正极- 保险丝 - 低音炮+12V电源线必须接在电瓶上面，距离电瓶40公分以内加一个保险，保险的大小视你低音炮的功率而定，但不能大过低音炮的保险丝，一般30A.低音炮有个信号开关，当接收到信号的时候，譬如CD机打开或者收音机的FM打开，通过功放控制线传输开关信号，低音炮才会供电，所以千万不要认为接上电瓶就是随时有电警告：电源一定不要从方向盘下面引电，因为当汽车启动时就会同时带动低音炮，瞬间电流过大，容易产生超负荷，产生电路故障和电流杂音2 12V负极- 搭铁接车売搭铁线接在车体上面，找铁皮比较厚的地方，接触点必须用砂纸打磨；3 音频开关(控制线)黄色线接REM功放控制线，也叫REM，接法1：接CD机的供放控制线（前提是CD机带低频输出和供放控制）由CD机控制功放开机，优点是炮是在CD机播放CD或者收听广播时才会通电接法2：如果CD机不带低频输出和供放控制，可以加一个功放延时器（带延时功能的高转低），并联车上喇叭的音频线接入高转低，由CD机控制功放开机，优点是炮在CD机播放CD或者收听广播时才会通电，实现和第一个接法的效果。
接法3：接在点火开关ACC上面，这时候炮在插钥匙即通电（不推荐该接法，当启动车子的时候电机负荷会过大，加插了钥匙后，无论你听不听歌，炮都会通电，夏天长时间开车，很容易烧炮）4.高转低选配件如果CD机没有低频输出而有需要纯低音的效果，建议加装高转低5.滤波器选配件如果安装后有电流的杂音（现象：汽车启动前没有杂音，汽车启动后有杂音），原因多是其他的电器或者线路有影响，建议加装“电源滤波器”，每台车车况不同，这个是选配件。
如果由于汽车其他电器的影响，安装后有音频杂音（现象：无论汽车启不启动，安装后均有杂音），建议加装“音频滤波器”。
6.套线选配件炮带有厂家送的配线，送的当然没有自己另外买的好啦！如果炮的功率比较高（譬如超过8寸）建议电源线和音响的套线换成粗点的，效果更佳，如果你直接配上同轴电缆做为线材，可以降低电流声，充分发挥出你的功放的质量，特别是国产车，线材影响很大。
电路赏析低音放大器电路
电路赏析低音放大器电路如果你的音乐系统中没能产生足够的低音，那么你可以考虑使用这个简单的DIY电路来增强低音。
本项目中，我们将用TDA2030来设计一个低音放大电路。
TDA2030作为音频功放能产生14W的输出，用到另一个TDA2030后输出可至30W。
所需元器件1.音频插孔 x 12.TDA2030 x 13.电阻100kΩ(3)，4.7kΩ(1)，10Ω(1)4.电容100mf(1)，0.1mf(2)，2.2mf(2)，22mf(1)5.二极管 IN4007 x 16.扬声器 x 17.电池 12V（或直接使用SMPS）8.22kΩ可变电阻 x 1TDA2030的特点和引脚细节TDA2030可以在9V到24V以及0.08的总谐波失真下工作。
它能产生18W的输出。
以下是它的俯视图和引脚图。
电路图以及工作原理以上是TDA2030放大器电路的电路图。
我们将一个2.2uf电容与TDA2030的同向输入端串联，此处的作用的高通滤波。
这样的话就只允许高频音频信号的通过。
引脚2和4之间有一个电阻（R4）。
这个反馈电阻用于获取增益。
如果反馈电阻选取不合适的话，整个低音放大器都无法正常工作。
在电路图中，电阻（R1）和电容（C2）串联在TDA2030的引脚2上，目的是为了抑制音频信号中的噪音。
3号引脚接地。
TDA2030的输出端与一个2200uf的电容串联，让放大后的信号传到扬声器中去。
5号引脚有一个100kΩ的电阻，其作用是分压偏置。
该电路能够输出12W。
我们可以用4到6Ω的扬声器。
如果我们用散热器来减少TDA2030的高温的话，效果会更好。
至于音量调整则取决于22kΩ的可变电阻。
将音频信号线与可变电阻的任意一端相连，然后将中间引脚连接到C1电容并作为运放的信号输入，而剩下的一端直接接地。
通过改变可变电阻的阻值，我们可以调整TD2030低音电路的音量。
IN4007二极管用于避免IC极性互换从而烧坏，而两个电容C7和C6则用于消除电源中的噪声。
3.3v升压到12v电路图大全(六款模拟电路设计原理图详解)
3.3v升压到12v电路图大全（六款模拟电路设计原理图详解）3.3v升压到12v电路图（一）用3V电源为12V压电式扬声器供电电路矮型压电式扬声器可为便携式电子设备提供优质的声音，但要求加在扬声器元件两端的电压摆幅大于8Vp-p。
可是，大多数便携设备只有一个低压电源，传统的电池供电放大器无法提供足够大的电压摆幅来驱动压电式扬声器。
解决这一问题的一种方法是使用图1中的IC1，你可以将IC1配置得能用高达12Vp-p的电压摆幅来驱动压电式扬声器，并由3V电源供电。
IC1的型号是MAX4410，它含有一个立体声耳机驱动器以及一个能从正3V电源获得一个负3V电源的反相电荷泵。
因此，为驱动放大器一个内部V电源，就能使IC1的每个输出端提供6Vp-p摆幅。
再将IC1配置成一个BTL（桥接式）驱动器，就可将负载上的最大电压摆幅增加2倍，达到12Vp-p。
在BTL结构中，IC1的右通道用作主放大器，它决定IC1的增益，驱动扬声器的一端，并为左通道提供一个信号。
如果把IC1配置成一个增益为1的跟随器，则左通道将右通道的输出反相后，驱动扬声器的另一端。
为了确保失真低和匹配良好，你应该用精密电阻调节左通道的增益。
图1这种桥接式负载配置可将放大器的电压摆幅成倍增大我们使用松下公司（panasonic）的WM-R57A压电式扬声器对该电路进行了测试，绘出THD+N（总谐波失真+噪声）曲线（图2和图3）。
要注意的是，在图2和图3中，总谐波失真和噪声随频率的增加而增加。
因为压电式扬声器对于放大器来说几乎是一只电容，所以扬声器的阻抗随频率的增大而下降，结果是从放大器中吸收更大的电流。
IC1不随这一扬声器而变化，但是，具有不同特性的扬声器也许会引起不稳定性（图4）。
在那种情况下，你可以增加一个与扬声器串接的简单电阻/电感网络，把扬声器的电容与放大器隔离开来（在图1的虚线内）。
这一网络能在IC的输出端保持一个约10的最小高频负载，从而保持电路的稳定性。
车载有源低音炮电路图
车载有源低音炮电路图车载有源低音炮电路图时下低音炮、超低音箱十分流行，但车用有源低音炮却很少有介绍。
本人单位有辆丰田面包车，车上有录音机音质不错。
但低音明显不足，为此加了一个有源低音炮，效果比较理想，现介绍如下。
找一段内径170MM左右，长1.5M的厚低管，如能找到类似的硬塑料管则更好。
找一段硬木头，在车床上加工成如图9-46中间固定扬声器的那一段，其外径一定要同纸管内径一致，以方便扬声器的固定，并在其外圆上开一走线槽，将扬声器固定在木头上，在木头上刷上胶，将其固定在导管中央，扬声器选用两只8欧6.5英寸低音反相并联。
功放采用TDA2005M，拼成BTL形式，如图9-47所示。
这是车用电源所能提供较大输出音频功率的电路形式，尽管对超低音来讲，其输出功率有些不够，但在实际使用中，效果相当满意了。
使用时将低音炮旋转在车后座下，低音信号可直接从扬声器上拾取，注意相位不要接错。
此低音炮如能配置50W以上超低音功放、用于家庭影院系统，其效果也较好。
低成本超重低音炮电路及制作市售的国产有源超重低音音箱价格一般均在1200元以上，进口的产品售价更是价格不菲、本文向读者介绍一款自制的有源超重低音音箱，输出功率达100W，最低频率响应可达26HZ，制作成本500元左右。
电路原理：元器件选择与安装：低音炮音箱设计原理及制作超重低音音箱，俗称低音炮，大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。
一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。
音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。
低音炮电路的设计讲解
郑州科技学院《模拟电子技术》课程设计题目低音炮电路的设计学生姓名魏11级通信工程（2）班专业班级学号信息工程学院（系）院指导教师2013-5-31 完成时间目录1 课程设计的目的 (12)课程设计的任务与要求............................................................... 12.1设计任务............................................................................. 12.2 设计要求............................................................................. 13 设计方案与论证........................................................................... 24 元件的选用................................................................................... 44.1 LM386芯片.. (4)4.2 扬声器.............................................................................................. 64.3变压器.............................................................................................. 75 硬件的制作与调试....................................................................... 75.1 电烙铁的使用................................................................................ 75.2 电子产品的调试............................................................................ 86 总结................................................................................................. 9参考文献............................................................................................ 11附录一：总体电路原理图............................................................... 12附录二：元器件清单.. (13)1 课程设计的目的现在的社会需要的就是人才，能给公司带来经济效益的人才，而大学生在大学中学习多种与本专业有关的课程，能更加完善自身。
3.3v升压到12v电路图大全(六款模拟电路设计原理图详解)
3.3v升压到12v电路图大全（六款模拟电路设计原理图详解）3.3v升压到12v电路图（一）用3V电源为12V压电式扬声器供电电路矮型压电式扬声器可为便携式电子设备提供优质的声音，但要求加在扬声器元件两端的电压摆幅大于8Vp-p。
可是，大多数便携设备只有一个低压电源，传统的电池供电放大器无法提供足够大的电压摆幅来驱动压电式扬声器。
解决这一问题的一种方法是使用图1中的IC1，你可以将IC1配置得能用高达12Vp-p的电压摆幅来驱动压电式扬声器，并由3V电源供电。
IC1的型号是MAX4410，它含有一个立体声耳机驱动器以及一个能从正3V电源获得一个负3V电源的反相电荷泵。
因此，为驱动放大器一个内部V电源，就能使IC1的每个输出端提供6Vp-p摆幅。
再将IC1配置成一个BTL（桥接式）驱动器，就可将负载上的最大电压摆幅增加2倍，达到12Vp-p。
在BTL结构中，IC1的右通道用作主放大器，它决定IC1的增益，驱动扬声器的一端，并为左通道提供一个信号。
如果把IC1配置成一个增益为1的跟随器，则左通道将右通道的输出反相后，驱动扬声器的另一端。
为了确保失真低和匹配良好，你应该用精密电阻调节左通道的增益。
图1这种桥接式负载配置可将放大器的电压摆幅成倍增大我们使用松下公司（panasonic）的WM-R57A压电式扬声器对该电路进行了测试，绘出THD+N（总谐波失真+噪声）曲线（图2和图3）。
要注意的是，在图2和图3中，总谐波失真和噪声随频率的增加而增加。
因为压电式扬声器对于放大器来说几乎是一只电容，所以扬声器的阻抗随频率的增大而下降，结果是从放大器中吸收更大的电流。
IC1不随这一扬声器而变化，但是，具有不同特性的扬声器也许会引起不稳定性（图4）。
在那种情况下，你可以增加一个与扬声器串接的简单电阻/电感网络，把扬声器的电容与放大器隔离开来（在图1的虚线内）。
这一网络能在IC的输出端保持一个约10的最小高频负载，从而保持电路的稳定性。
骄阳低音炮电子初步分析
2SA2121,2SC594 9
三极管型号未知
运放 LF347
电源部分
全波整流 -150V GND +150V -12V +12V +18V GND -12V
小电容整 流 滤波±18V
大电容滤波 ±150V
音频部分
过压保护电路
直流伺服电路 达林顿电路
相位调节 分频点调节 功放管对 功率放大 光耦隔离 放大电路
电源部分
AC1路、 功放管对供电
变 压 器
全波整流 滤波
±18V
LDO 7812,7912
± 12V 为 电 压 比 较 器 LM339 供电
全波整流 滤波
±18V
LDO 7812,7912
±12V 为运放 TL072C 供电 +12V 为运放 LF347 供电
音频部分
光耦隔离放大电路
LF347+电位器 运放 TL072C 光耦 CNY17-1 运放 TL072C
Line
相位调节 放大电路 增大驱动电流 BASS 增益调节 光电耦合器 信号隔离 电压跟随器
IN
分频点调节
LM339
过压 过流 保护电路
TL072C 直流伺服电路
4R 负 载 功放对管 功率放大 LC 低通 滤波器 功率放大 电路 达林顿管 功率放大电路 放大电路
简易12v感应加热电路图吉宇鹏总结
简易12v感应加热电路图吉宇鹏总结感应加热设备变频电源原理与电路原理图简易12v高频加热电路原理图（一）在此次所共享的感应加热设备开关电源光耦电路方案设计中，人们应用集成icIR2llO用以这种驱动器半桥串联谐振逆变电源的电路原理，给出图图1图示。
从图1中人们能够看见，在该电控系统中，VD是自举二级管，选用修复時间一百多纳秒、耐压试验在500V左右的超快恢复二极管10Ia16。
CH是自举电容器，选用0.1μF的瓷器圆片电容器。
CL是旁路电容，选用1个0.1μF的瓷器圆片电容器和1μF的贴片电解电容串联DD、VCC各自是键入级逻辑性开关电源和中低端輸出级开关电源，他们应用相同+12V开关电源，而VB是高档輸出级开关电源，它与VCC应用相同开关电源并根据自举技术性来造成。
这里因为考虑到来到在输出功率MOSFET漏极造成的浪涌电压会根据漏栅极中间的米勒电容器藕合到栅极上热击穿栅极空气氧化层，因此在T1、T2的栅源之问接好12V稳压极管D1、D2以限定栅源工作电压，为此来维护输出功率M0SFET。
简单12v高频加热电路原理图（二）负偏压与输出功率拓展电源电路在掌握了这类感应加热设备开关电源的半桥串联谐振逆变电源设计图纸以后，接下去人们看来一下下怎样进行负偏压与输出功率拓展电源电路的设计方案工作中。
下面的图中，图2得出了实际的负偏压与输出功率拓展电源电路。
虚线右侧为输出功率拓展电源电路，选用俩对P沟道和N沟道MOSFETQ1、Q3和Q2、Q4，构成推挽式輸出构造。
它是1个高输入阻抗的输出功率缓冲器，能够造成8A谷值輸出电流量，而且静态数据电流量是能够忽视的。
在这里一负偏压与输出功率拓展电路原理的运作全过程中，当键入数据信号为高电平时，Q2的栅极也为高电平，进而Q2通断，这就促使Q3的栅极转为低电平，那样Q3就通断，则輸出也为高电平;当键入数据信号为低电平时，Q1通断，这就促使Q4的栅极转为高电平，那样Q4就通断，则輸出也为低电平。
低音炮电路
很多发烧友普遍使用6.5～8英寸低音单元的音箱，这些音箱的低频下限比较低，低音听起来虽然有力，但能量和延伸能力却不足。
众所周知，低音是音乐信号的基础，它在很大程度上影响听音的氛围，缺失低音信号声音会显得轻飘而不真实，而在正规的家庭影院播放中，超重低音箱是很重要的一分子，如果少了重低音的烘托，那就完全失去临场感，也就是说不真实。
因此，笔者建议，如果有条件，还是选用中大型落地箱为好，以得到更丰富的低频响应，而组建家庭影院时，应把超重低音音箱考虑进去。
当然，如果原来的系统没有丰富的低频效果，你也可单独添置一个优质的超重低音音箱来提高重播效果。
不过，好一点的超重低音音箱售价不菲，既然我们有能力去自己设计制作书架箱或落地箱，那么我们是否也能自己做一个好一点的超重低音音箱呢?答案是肯定的，有兴趣的读者不妨跟随着我依葫芦画瓢。
理想的超重低音箱的概念在制作前，我们应对什么是“好一点的超重低音音箱”有一个基本的概念。
笔者认为衡量超重低音音箱的品质高低有几个方面。
1、好的超重低音箱必须是有源放大的所谓“有源放大”就是内置功放的，而无源超低音音箱是没有内置功放，箱内只有无源分频器，要和主音箱共用或另配功放。
无源超低音音箱是利用前级的音量控制来决定音量，如果超重低音音箱的灵敏度或音量和主音箱不平均，会引发声场混乱、频响不均衡、声像定位出不来等情况，而此时超重低音音箱的摆位又不能解决这一问题，这些问题就难以改善。
加上超低音大口径单元的振动质量肯定大于主音箱单元，故发声速度要慢一些，加了这种超重低音音箱之后，效果往往很浑浊。
有源超低音音箱是专门为低音重播而设计的。
它的工作特征是信号直入带有源分频的前级。
100 Hz以下的频率由专用的低音放大器放大后驱动超低音音箱。
100 Hz以上的频率经分频后送至放大器，放大后由主音箱播出。
这时要有一个独立的音量控制用来控制超低音音量跟主音箱在音量上的比例。
正规的添加超低音音箱是超低音在交叉分频频率以下工作(例如100 Hz或120 Hz)，而主音箱在交叉分频频率以上工作，不过这样的分频器要设在信号源输出之后，主声道前级之前，因而，一些高级的超低音音箱都设有一对左右声道输出端子，但在日常使用中很多人都是直接从前级输出直驳入超低音音箱。
低音炮原理及原理图
电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双18V交流，双18V送入由VD1组成的桥式整流电路电路，经过桥式整流和C1，C2（6800UF/35V）的滤波后，输出的空载电压约为正负25V左右（U=1.414*18V），正负25V为两块功放芯片LM1875T供电。
当C1或者C2滤波电容失效的时候，会引起嗡嗡的噪音，严重影响听音效果。
另一种情况，而当桥式整流电路中某一臂（说浅显些就是某个整流管），开路（或损坏）时，输出电压会明显降低（降到一半左右），此时，喇叭单元发出嗡声或者啸叫声，无法正常使用。
这两种情况比较容易检修，怎样判断滤波电容是否失效呢？？？？我们可以检测A+，A-电压。
正常电压应该是25V左右。
当检测到某一组电压只有16V左右时(小于输入18V交流电压),估计相应的滤波电容已经失效。
比如说A+只有16V，那么C1已经失效，失去滤波作用，用同规格电容代换即可。
整流管的判断方法也比较简单，用万能表的欧姆，测量二极管的正反向电阻，便可以迅速判断二极管的好坏。
具体方法由于篇幅关系这里不再详述。
三。
功放芯片损坏导致的嗡嗡声。
如：轻骑兵V23SE，在不播放音乐的时候有很大的“嗡嗡”声。
即使拔掉输入信号线，将音量关死，嗡嗡依然很大，始终无法消除。
最有可能的故障部位就是LM1875T芯片本身损坏,造成4脚输出直流电压，使喇叭发出沉闷的“嗡”声，只需更换功放芯片就可以解决问题。
LM1875T是比较容易损坏的器件，除了信号注入法。
我们还可以用以下方法快速判断1875的好坏-----我们先检测芯片的供电是否正常，即5脚为正25V，3脚为负25V。
在没有信号输入的情况下，另外三脚应该是零电压的。
如果测得第4脚（功放输出）有直流电压输出，（甚至达到25V左右），确定芯片已经损坏。
特别需要留意的一点：TDA2030A(LM1875)的引脚3与散热接触面是连通的,如果散热面与散热板之间没有垫绝缘片,维修时要切记：散热板不要碰到地线或者电源线,否则有可能导致芯片损坏.四、(卫星箱播放音乐正常),而低音炮在不播放音乐的时候有很大的“翁翁”声。
车载低音炮电原理图
随着个人汽车的增加，汽车音响发烧友也悄然增多。
车载低音炮已成为时尚装备。
发烧者一边驾车赶路，一边开足音响，低音如炮，引人耳目。
低音炮连续处在大电流大功率工作状态，故障率相应较高。
这类设备多非正规大厂家生产，因而也就无图纸资料，给初次维修带来不便。
我对经修的多个品牌低音炮电路进行分析对比，其基本原理都是一样的。
现将最常见的机型按照实物绘出原理图供大家参考。
因12V电压在8 欧负载上只能产生十几瓦功率，车载低音炮要有足够的功率输出，就必须提高工作电压。
又因低音炮工作在低频段，为保证低音效果而多选用OCL放大电路。
这就需要正负30V以上的双电源，使输出功率达100瓦左右。
这项变换是由附图一中下半部分完成的。
脉宽调制芯片IC2 TL4949 ,10 脚输出驱动脉冲信号经D1、D2 和Q1、Q2推动由场效应管Q3 、Q4构成的推挽电路，经推挽变压器B1次级输出整流后得到＋－32V电压。
附图二是TL494的各脚功能介绍，各机型在推动、控制和保护电路设计上虽有区别，但基本原理是一样的。
附图一中上半部分是音频输入和功率放大电路，左右声道输入后合成一路，由音量电位器(LEVEL)控制后进入IC1 4558 运算放大器进行信号放大。
放大后的信号一路作为全信号送到FULL和L.P.F选择开关，另一路送到由滤波电位器（FILTER)和IC1另一半构成的低通滤波器，衰减高音提升低音后也送到FULL和L.P.F选择开关。
选择后的信号送到OCL功率放大器。
T1 T2 和T3 T4 组成双差分输入级，T5 T6 为电压放大级，T7 是衡压偏置，T8 T9 是电流放大级，T10 T11 是功率输出级，T12 T13 是过流保护，当过流时T12 道通导致T13也道通，TL494 16脚电压降低，1脚电压升高，内部起控降低输出电压。
此电路出故障后最明显的指示就是面板发光二极管不亮(图中LD)，这说明整机不工作。
因为电源和功率放大任一部分出现击穿故障都将导致电源无输出。
