备自投试验报告

现场备自投实验调试心得李明阳

进线备自投实验失败心得
项目现场：大连香洲田园城项目
主要设备：两台PMC-651F和1台PMC-6830L
现场问题描述：现场两条进线1#和2#，PMC-6830L进线自投逻辑已正确输入到装置中，实验过程中，1#进线无压无流条件满足后，备自投跳开1#进线，达到合闸时间后备自投合2#进线，可以实现，但当2#进线满足无压无流条件后，备自投跳开2#进线后，1#进线合闸不成功。

问题解决过程：检查发现1#进线保护灯亮，事件是外保护动作，可以复归，分析可能是导致合闸不成功的原因，重新做试验发现只要2#进线合闸，1#进线保护装置保护灯点亮，并报出外保护动作事件，不可以复归，只有2#进线断路器分闸后，才可复归，检查PMC-6830L事件，查看到存在合1#进线命令，也听到断路器动作声音，但是没合上闸，说明备自投逻辑没问题，问题出在外保护动作信号上。

由于出现了2#进线可以成功自投合闸，说明两条进线的接线不一致；经过查看联跳入口处的原理图纸，然后检查两条进线的接线，发现1#进线断路器的的合闸的信号没有接到2#进线的保护联跳入口处，处于悬空状态，而2#进线断路器的合闸信号接到了1#进线保护的联跳入口处；从原理上讲在2#进线跳开后，4S 合闸时间时间已足够1#进线保护的联跳继电器复归，解除跳闸信号；另外在断路器分闸的情况下，是不需要保护动作的，这是不合理的现象；
为了现场能顺利送电，备自投功能的实现，建议把对侧合闸联锁信号由原来的联跳入口改接到跳闸入口，重新做实验备自投功能可以正常实现；
该问题既有图纸设计问题又有装置本身的继电器问题，首先两条进线的联锁信号不应该接到对侧的联跳入口处，会导致在本侧分闸时，对侧合闸后，本侧会出现保护动作信号；其次在对侧进线跳开后，本侧的联跳继电器没有复归。

3-10kV备自投保护装置调试报告(1)

3-10kV备自投保护装置调试报告(1)一、调试目的本次调试目的在于验证3-10kV备自投保护装置的功能和性能是否符合设计要求，并对其进行调整和优化，确保其在正常运行时能够及时准确地检测到电力系统中的故障，实现对电力系统的保护。

二、调试内容及方法1. 现场环境检查在进行调试之前，首先进行现场环境检查，确保设备的安装、接线、接地等环境符合要求，以排除环境因素对设备调试的影响。

2. 设备参数设置根据3-10kV备自投保护装置的设计参数，对设备进行相应参数设置，包括额定电压、额定电流、保护动作时间、故障检测时间等参数。

3. 设备接线检查按照设备接线图，对设备进行接线检查，检查电缆或导线的连接是否牢固，接线是否正确，以确保设备能够正常接受电力系统中传来的信号。

4. 设备性能测试通过对设备进行性能测试，检验设备是否符合设计要求，测试内容包括：•投入/退出及交叉投入的切换：测试在设备投入后，是否能够随时进行退出及交叉投入切换。

•对地短路保护：测试在交流系统对地短路故障时，设备是否能够及时动作，切断故障点与电源的电气连接。

•过流保护：测试在电力系统中的过流故障时，设备是否能够及时动作，切断故障点与电源的电气连接。

•过载保护：测试在电力系统中的过载故障时，设备是否能够及时动作，避免设备过载而损坏。

5. 调整和优化在设备性能测试中，如有发现不符合设计要求的地方，需要及时进行调整和优化，确保设备能够正常运行，提高设备在电力系统中的保护能力。

三、调试结果经过现场环境检查、设备参数设置、设备接线检查、设备性能测试和调整优化等步骤，本次3-10kV备自投保护装置调试取得了如下结果：•设备的安装环境符合要求，设备接线无误，设备性能符合设计要求。

•在性能测试中，设备能够及时准确地检测到电力系统中的故障，可以有效地保护电力系统安全运行。

•在调整和优化中，对发现的问题进行了及时调整和优化，确保了设备的正常运行。

四、后续工作建议本次3-10kV备自投保护装置调试取得了较好的效果，但仍需要进行后续工作：•对设备进行定期维护和检修，确保设备保持良好的运行状态。

kV备自投保护装置调试报告

0
2
805
手车试验位置
1
0
3
807
手车工作位置
1
0
4
809
进线1开关位置
1
0
5
811
进线2开关位置
1
0
6
813
储能位置
1
0
7
815
隔离车位置
1
0
6.分段保护试验：
1）过流保护:
项目
整定值
输入值
AN
BN
CN
电流速断
Idz仁3A
Tdz1=0.5S
0.95倍
不动作
—
不动作
1.05倍
505ms
—
506ms
过流保护
工程名称：阳光城假日广场（时代广场）10kV配电工程试验日期：2014年10月30日
安装位置:6AH联络柜
1.铭牌：
型号
SNP-2361
额定值
5A
直流工作电源
220V
制造厂
上海南自电力自动化系统有限公司
2.校验码检查:
校验码
0XFBD5
版本
V1.00
生成日期
2011.09
3.逆变电源检查:
序号
项目
—
0.990
0.980
0.980
0.5In
2.490
—
2.490
2.490
2.500
1.0In
5.010
—
5.000
5.010
5.000
通道
UAB1
UBC1
UCA1
UAB2
UBC2
UCA2
UX1

常规变电站验收-备自投

连接片应开口向上，相邻间距足够，保证在操作时不会触碰到
相邻连接片或继电器外壳，穿过保护柜（屏）的连接片导杆必须有绝缘套，屏后必须用弹簧垫圈紧固,跳闸线圈侧应接在出口压板上端.
6
打印机
进入保护装置打印菜单，检查、试验打印功能是否正常。
I.3交直流电源
序号
检查内容
验收标准
结论
备注
1
交直流空气开关（熔断器）的配置原则
屏柜附件安装正确（门开合正常、照明、加热设备安装正常、屏顶小母线安装正确，标注清晰）
2
二次电缆检查
电缆型号和规格必须满足设计和反措的要求
电缆及通信联网线标牌齐全正确、字迹清晰，不易褪色，须有电缆牌须有编号、芯数、截面及起点和终点命名
所有电缆必须标明起点和终点等信息
所有电缆应采用屏蔽电缆，开关场至保护室的电缆应采用铠装
2
备自投合闸
3
闭锁开入检查
与相关保护配合（差动保护、高后备保护、低后备
保护、本体保护）闭锁功能正常
4
充电监测
装置充电逻辑正确，充放电状态实现远方监控
I.7备自投与保护配合逻辑
开关名称
出口
硬压板
保护名称
结论
备注
差动保护
高后备保护
低后备保护
非电量保护
高压侧备自投
合
分
低压侧备自投
合
分
I．8保护信息
序号
检查内容

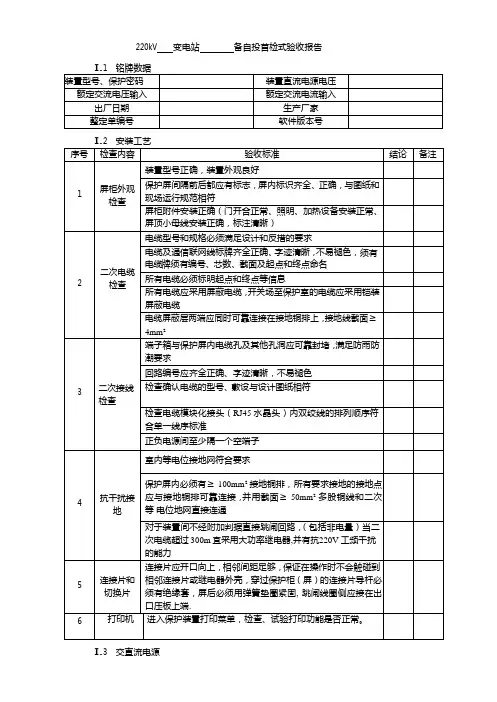

220kV变电站备自投首检式验收报告
I.1铭牌数据
装置型号、保护密码
装置直流电源电压
额定交流电压输入
额定交流电流输入
出厂日期
生产厂家
整定单编号
软件版本号
I.2安装工艺

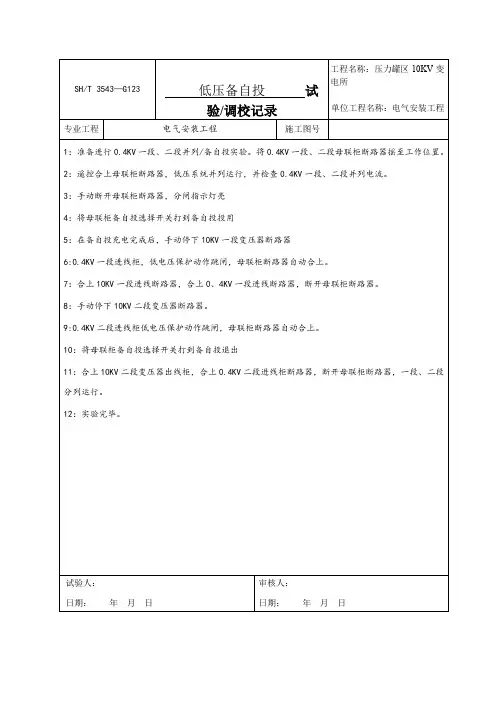

低压备自投实验记录1

9:0.4KV二段进线柜低电压保护动作跳闸，母联柜断路器自动合上。
10：将母联柜备自投选择开关打到备自投退出
11：合上10KV二段变压器出线柜，合上0.4KV二段进线柜断路器，断开母联柜断路器，一段、二段分列运行。
12：实验完毕。
试验人：
日期：年月日
审核人：
日期：年月日
3：手动断开母联柜断路器，分闸指示灯亮
4：将母联柜Leabharlann 自投选择开关打到备自投投用5：在备自投充电完成后，手动停下10KV一段变压器断路器
6:0.4KV一段进线柜，低电压保护动作跳闸，母联柜断路器自动合上。
7：合上10KV一段进线断路器，合上0、4KV一段进线断路器，断开母联柜断路器。
8：手动停下10KV二段变压器断路器。
SH/T 3543—G123
低压备自投试验/调校记录
工程名称：压力罐区10KV变电所
单位工程名称：电气安装工程
专业工程
电气安装工程
施工图号
1：准备进行0.4KV一段、二段并列/备自投实验。将0.4KV一段、二段母联柜断路器摇至工作位置。
2：遥控合上母联柜断路器，低压系统并列运行，并检查0.4KV一段、二段并列电流。

10kV备自投试验报告,国电南瑞

动作时状态
Ⅰ母电压、电源 1电压、小于无压定值；电源 1进线无流；ⅠI母电压、电源 2 有压大于有压定值。
动作情况
经跳闸延时 TU1 发跳断路器 1DL 命令和联切跳闸命令。确认断路器 1DL、Ⅰ母联切（检Ⅰ母联切跳位参数投入）跳开后，经合闸延时 TU5 发合断路器 3DL 的命令。
9)分段（内桥）备自投方式4充放电条件；
动作情况
经跳闸延时 TU2 发跳断路器 2DL 命令和联切跳闸命令。确认断路器 2DL 跳开后，经合闸延时 TU4 发合断路器 1DL 命令。
7)分段（内桥）备自投方式3充放电条件；
备自投方式 3的充电条件
备自投方式 3的放电条件
1、两段母线电压大于有压定值；
1、两段母线电压均低于有压定值，持续时间大于放电时间 15S；
2)闭锁调试；
1001间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1002间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1012间隔、开关手动跳闸闭锁自投
闭锁备自投动作。
1001间隔、1002间隔、开关有流闭锁自投
闭锁备自投动作。
闭锁备自投压板投入
闭锁备自投动作。
3)进线备自投方式1充放电条件；
备自投方式 1 的充电条件
5.07
4.95
4.97
通道
Uab11
Ubc11
Uca11
Uab21
Ubc21
Uca21
UL11
UL21
0.35Un
35.41
ห้องสมุดไป่ตู้34.65
35.39
33.94
34.83
35.22
35.71
35.64
0.70Un

备自投装置调试报告

备自投装置调试报告.MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：1、装置的外部检查。

检查回路是否符合装置设计要求，检查外部接线是否正确。

检查结论：正确2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。

检查结果：正确3备用开关自投试验3.1定值整定:按定值单整定U1%母线电压残压(0----60%)，U2%母线失压整定值(10%---80%)，U3%备用无压检定值(20%---100%)，T1失压起动延时（20---5000ms）。

3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。

检查结果：正确3.3动作过程检查:✓1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和2ZKK。

✓1ZKK跳闸，备自投起动，合2DL和2ZKK。

✓380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。

检查结果：正确3.4闭锁条件检查✓刚完成一次自投动作后。

信号：“备投动作”、“备投闭锁”。

✓1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。

信号：“备投闭锁”、“开位异常”。

✓备用无压，即2PT电压低于整定值U3时，将不进行自投。

信号“备投闭锁”、“备用无压”。

该功能可根据需要进行投退。

✓备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。

信号：“备投闭锁”、“开位异常”。

.MFC2031-1型380VⅠ段良好2010.8.17装置名称备用电源自投装置生产厂家阿城继电器厂环境温度27℃.试验负责人试验人员MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：✓装置检测到1PT之1相或2相断线后，将自行闭锁自投。

工程名称：东城变电站更换备自投试验日期：2010年07月17日10kV线路备自投保护屏：
1.铭牌：
2.校验码检查:
3.逆变电源检查：
4.装置采样校验：
a、在保护屏端子排的母线电压输入端子加入三相电压，显示采样值与实际加入量相
等，并校验三相相序正确。

b、在保护屏端子排的各进线电流、电压输入端子分别加入A相电流、电压，显示采
样值应与实际加入量相等。

5．开入量检查：
6.开出接点检查:
7.进线备自投保护试验：1)整定值校验：
2）保护逻辑试验：
8.装置异常检查:
9.整组试验：1）保护跳闸：
2）其它检查：
10.二次回路绝缘检查：
11.使用仪器、仪表:
12.试验结果:合格
试验人员：试验负责人：。

kv备自投调试报告

kv备自投调试报告
10kV精细化工开关站
备自投装置试验报告
主管：
审核：
检验：
湖南鸿源电力建设有限公司
2016年12月
10kV备自投试验报告
安装地点：精细化工开关站间隔名称：公用测控屏
一、刻度调试
条件：加相电压100V，加进线电流5A
装置型号
ISA-358G
制造厂家
长园深瑞继保自动化有限公司
刻度试验
1#进线柜（661开关）
自投跳进线开关时间
8529毫秒/8531毫秒
661开关手跳、保护跳闸闭锁自投
闭锁备自投动作。
662开关手跳、保护跳闸闭锁自投
闭锁备自投动作。
661、662开关有流闭锁自投
闭锁备自投动作
661开关TV断线闭锁自投
闭锁备自投动作，发I母TV断线告警信号。
662开关TV断线闭锁自投
闭锁备自投动作，发II母TV断线告警信号。
2#进线柜（662开关）
Uab1
Ubc1
IL1
Uab2
Ubc2
IL2
检查结果
备注：
二、整定值、闭锁调试
整定值调试
有压值70V
无压值30V
无流值
大于整定值105％，有压动作
小于整定值95％，无压动作
大于整定值105％，可靠动作闭锁备自投
小于整定值95％，有压不动作
大于整定值105％，无压不动作
小于整定值95％，其他条件满足是，自投能启动
闭锁备自投压板投入
闭锁备自投动作。
检查结果
合格
三、自投逻辑功能试验
序号自Leabharlann 1自投2自投条件I段母线电压失压、II段母线电压有压、#1进线无流
