避雷器的工作原理及设计原理一、引言避雷器是一种用于保护电力设备和电力系统免受雷击损害的重要装置。

本文将详细介绍避雷器的工作原理及设计原理。

二、避雷器的工作原理避雷器主要通过引导和分散雷电能量,将其导入地下,从而保护电力设备和电力系统。

其工作原理可以概括为以下三个方面:1. 电气击穿原理避雷器内部通常由金属氧化物压敏电阻器(MOV)组成。

当电力系统遭受雷电冲击时,避雷器的电阻值会迅速降低,形成一条低阻抗通路,将雷电能量引导到地下。

这种电气击穿原理是避雷器的核心工作原理。

2. 电磁场原理避雷器内部的金属氧化物压敏电阻器能够吸收雷电冲击产生的过电压,并将其转化为电磁场能量。

通过合理的设计和布置,避雷器能够将电磁场能量分散到周围环境中,从而避免电力设备和电力系统受到过电压的伤害。

3. 热释放原理当避雷器内部的金属氧化物压敏电阻器吸收雷电冲击产生的过电压时,会发生能量转化和吸收,导致电阻器温度升高。

为了保护避雷器不被过热损坏,避雷器通常配备了热释放装置。

当温度超过设定值时,热释放装置会自动断开避雷器与电力系统的连接,保护电力设备和电力系统的安全运行。

三、避雷器的设计原理避雷器的设计原理主要包括以下几个方面:1. 电气参数设计避雷器的电气参数设计是保证其正常工作的关键。

其中,额定电压是指避雷器能够承受的最高电压;放电电流是指避雷器在正常工作状态下能够承受的最大电流;耐受瞬变过电压能力是指避雷器在短时间内能够承受的过电压能力。

根据电力系统的需要,避雷器的电气参数需要进行合理的选择和设计。

2. 构造设计避雷器的构造设计包括外壳设计和内部结构设计。

外壳设计主要考虑避雷器的防护性能和耐候性能,通常采用高强度的绝缘材料制成。

内部结构设计主要包括金属氧化物压敏电阻器的布置和连接方式,以及热释放装置的设计。

通过合理的构造设计,可以提高避雷器的工作效率和可靠性。

3. 安装设计避雷器的安装设计是保证其正常工作的重要环节。

避雷器通常安装在电力设备的高压侧和低压侧,以便及时引导和分散雷电能量。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理避雷器是一种用来保护电力设备、通信设备和其他电气设备免受雷电冲击的装置。

它能将过电流和电压传导到地下,以保护设备不受到损坏。

本文将详细介绍避雷器的工作原理和设计原理。

一、工作原理避雷器的工作原理是利用气体放电原理和电磁感应原理,通过快速引导高压雷电电流到地面,将雷电电能分散和吸收,以保护设备的安全。

1. 气体放电原理避雷器中的气体放电原理是基于气体在电场和电压作用下发生击穿放电的特性。

当雷电电流经过避雷器,会在避雷器内部形成一个极强的电场,使气体分子电离形成电子和离子。

电子和离子在电场力作用下加速运动,与气体分子碰撞产生新的自由电子和离子,从而形成电子和离子的链式放电。

这种放电现象能吸收和分散雷电的能量,保护设备。

2. 电磁感应原理避雷器内部还设置有一个感应线圈,利用电磁感应原理来保护设备。

当外界雷电电流进入避雷器时,由于雷电电流变化迅速,会在避雷器的感应线圈中产生变化的磁场。

这个磁场又会引起感应线圈内的感应电流,这个感应电流会产生一个反向电压,在引线的两个端口形成一个外部短路。

这样就可以将过电压和过电流引到地下,保护设备。

二、设计原理避雷器的设计原理包括外形设计和内部结构设计两个方面。

1. 外形设计避雷器的外形设计需要考虑防雷能力、便于安装和运维、美观等因素。

一般而言,避雷器的外形采用圆柱形或者锥形。

这种形状能够更好地分散雷电电能和电荷,减小雷电冲击对设备的破坏。

同时,避雷器还需要进行外防腐处理,以确保在恶劣的气候条件下也能正常工作。

2. 内部结构设计避雷器的内部结构设计主要包括热电耗散系统、气体分配系统和电极系统。

热电耗散系统负责将避雷器内部形成的放电产生的热量散发出去,避免过热损坏。

一般会使用散热片、风扇等元件来散热。

气体分配系统主要由气室和分配阻抗组成。

气室需要在设备正常工作时保持密封状态,同时在雷电冲击下能自动放电,以释放内部电荷。

分配阻抗用来平衡电压分布,使得避雷器能均匀分配电流。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力设备和电力系统的重要设备,其主要作用是在雷电冲击或过电压情况下,将过电压引入地线,保护设备和系统不受损坏。

避雷器的工作原理可以简单分为两个方面:放电原理和吸收能量原理。

1. 放电原理:当电力系统或设备遭受雷电冲击或过电压时,避雷器通过其特殊的结构和材料,将电压引入地线,以防止过电压对系统和设备造成损害。

避雷器内部通常包含一个或多个放电电极,当电压超过设定值时,放电电极会迅速放电,形成低阻抗通路,将过电压引入地线,使系统电压恢复正常。

2. 吸收能量原理:避雷器的另一个重要原理是通过吸收过电压的能量来保护系统和设备。

避雷器内部通常包含一个或多个金属氧化物压敏电阻器(MOV),当电压超过设定值时,MOV会迅速变为低阻抗状态,吸收过电压的能量,阻止其继续传导到设备或系统中。

二、避雷器的设计原理1. 选择合适的避雷器类型:根据电力系统或设备的特点和需求,选择合适的避雷器类型非常重要。

常见的避雷器类型包括耐压型避雷器、气体放电避雷器和金属氧化物避雷器等。

不同类型的避雷器适用于不同的电压等级和工作环境,因此在设计中需要根据实际情况进行选择。

2. 确定避雷器的耐压等级:避雷器的耐压等级是指避雷器能够承受的最大电压。

在设计中,需要根据电力系统或设备的额定电压和过电压等级,选择合适的避雷器耐压等级。

通常情况下,避雷器的耐压等级应大于或等于系统或设备的额定电压,以确保其正常工作。

3. 确定避雷器的击穿电压和放电电流:避雷器的击穿电压是指避雷器开始放电的电压值,而放电电流是指避雷器放电时的电流大小。

在设计中,需要根据电力系统或设备的过电压等级和保护要求,确定避雷器的击穿电压和放电电流。

一般来说,避雷器的击穿电压应略高于系统或设备的过电压等级,而放电电流应足够大,以确保有效地将过电压引入地线。

4. 确定避雷器的接地方式:避雷器的接地方式对其工作效果有着重要影响。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统设备免受雷击伤害的重要装置。

其工作原理基于雷电产生的高电压和高电流,通过引导和分散这些电压和电流,将其安全地释放到地球上,保护电力系统设备不受损害。

避雷器通常由几个主要部分组成:金属氧化物压敏电阻器(MOV)、引线、接地线和外壳。

其工作原理如下:1. 雷电产生高电压:当雷电接近地面或设备时,会产生高电压。

这是由于雷电云与地面之间形成了电势差。

2. 引线感应电压:避雷器的引线处于高电压区域中,当雷电电场作用于引线时,引线感应到高电压。

3. 电压超过MOV的击穿电压:引线感应到的电压将传递给金属氧化物压敏电阻器(MOV)。

MOV是一种特殊材料,具有非线性电阻特性。

当电压超过MOV的击穿电压时,其电阻急剧减小,形成一条低阻抗通路。

4. 电流通过MOV到接地线:一旦MOV击穿,大量电流会通过MOV流入接地线。

这样,高压和高电流就得到了有效地引导和分散,保护了设备。

5. 保护设备免受雷击:通过将电压和电流引导到地球上,避雷器保护了电力系统设备免受雷击伤害。

二、避雷器的设计原理避雷器的设计原理主要包括选择适当的金属氧化物压敏电阻器和合理布置引线。

1. 金属氧化物压敏电阻器(MOV)的选择:- 额定电压:根据设备所需的额定电压选择MOV。

额定电压应大于设备所能承受的最高电压。

- 额定击穿电压:MOV的额定击穿电压应根据设备所需的保护水平选择。

击穿电压越低,避雷器对雷击的响应速度越快。

- 额定电流:根据设备所需的额定电流选择MOV。

额定电流应大于设备所能承受的最高电流。

2. 引线的布置:- 引线的长度和直径:引线应具有足够的长度和直径,以确保能够承受雷击时产生的高电压和高电流。

引线的长度和直径应根据设备的特点和所需保护水平进行合理设计。

- 引线的位置:引线应尽可能靠近设备,以便及时感应到雷电产生的电压。

同时,引线应远离其他电气设备和导体,以避免干扰和电磁耦合。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电气设备免受雷击伤害的重要装置。

它的主要工作原理是通过将雷电的电荷引导到地面,从而降低或者消除雷电对设备的影响。

下面将详细介绍避雷器的工作原理。

1.1 避雷器的基本结构避雷器通常由金属氧化物压敏电阻器(MOV)和导电材料组成。

MOV是避雷器的核心部件,它由锌氧化物、铝氧化物等材料制成,并具有非线性电阻特性。

导电材料则用于将雷电电荷引导到地面。

1.2 避雷器的工作过程当雷电接近或者击中设备时,避雷器会迅速感应到雷电的高电压。

此时,MOV会自动变为低电阻状态,将雷电电荷引导到地面,从而保护设备不受雷击伤害。

具体来说,当雷电电压低于避雷器的额定电压时,避雷器处于高电阻状态,不会对电气设备产生影响。

但当雷电电压超过额定电压时,MOV会迅速变为低电阻状态,将雷电电荷引导到地面,使设备的电压得以保持在安全范围内。

1.3 避雷器的保护作用避雷器的主要作用是保护电气设备免受雷击伤害。

当雷电击中设备时,避雷器能够迅速引导雷电电荷到地,防止雷电通过设备产生过高的电压,从而保护设备的正常运行。

此外,避雷器还具有稳定电压的作用。

在正常情况下,避雷器处于高电阻状态,不会对设备产生影响。

惟独在雷电击中设备时,避雷器才会起到保护作用,保持设备的电压在安全范围内。

二、避雷器的设计原理避雷器的设计原理是为了能够有效地保护电气设备免受雷击伤害。

下面将介绍避雷器的设计原理。

2.1 额定电压的选择避雷器的额定电压是指避雷器能够正常工作的最高电压。

在设计避雷器时,需要根据设备的额定电压选择合适的避雷器额定电压。

额定电压过低会导致避雷器频繁触发,影响设备的正常运行;额定电压过高则无法有效保护设备。

2.2 防雷能力的考虑设计避雷器时,需要考虑设备所处的雷电环境以及设备的重要性。

在雷电频繁的地区或者对设备保护要求较高的情况下,需要选择具有较高防雷能力的避雷器。

2.3 阻抗匹配的设计避雷器的设计还需要考虑设备的阻抗特性。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理避雷器是一种用于保护建筑物和设备不受雷击的电气装置。

它的工作原理是利用其特殊的设计来引导雷电电流流过安全的路径,从而保护被保护的设备不受电击的损失。

本文将介绍避雷器的工作原理和设计原理。

一、避雷器的工作原理避雷器的工作原理基于电荷平衡和电场强度。

当一个导体受到一个外部电场的作用时,它的电子将受到力的作用,使电子流动,导致导体上面产生电流。

如果电场强度太高,电流将过载,并可能导致设备短路,引起火灾等事故。

此时,避雷器将起到保护作用。

在避雷器的设计中,通常使用一种称为氧化锌压敏电阻(MOV)的元件。

压敏电阻是一种表现出可逆电阻性质的半导体元件。

当它受到过大的电场时,将会呈现出一个更低的电阻值,从而拦截电流,从而保护电气设备。

具体的工作原理如下:当避雷器受到较低的电压时,它的内部电容会阻止电流的流动,当电压超过额定电压时,避雷器将开启细微的通路,通过具有氧化锌压敏电阻的元件,将过载电流分配到接地系统,将设备保护起来。

二、避雷器的设计原理为了确保避雷器的可靠性和效率,必须采取正确的设计原理。

以下是避雷器设计的关键原则。

1. 基于设备的额定电压。

正确的额定电压是避雷器设计的核心。

在设计过程中,必须根据设备的额定电压选取正确的避雷器。

如果避雷器的工作电压不同于设备的额定电压,它的电阻值和其他电学特性可能在工作过程中变化,从而无法保护设备。

2. 接地系统的建设。

在避雷器的设计中,接地系统是十分重要的。

接地系统需要保持良好的接触性,以确保避雷器的正常工作。

接地系统应该在安全性和电流保护方面得到充分考虑。

设计师还需要考虑地电平差,以处理可能的电压降和电流分布问题。

3. 避雷器的选择。

在选择避雷器时,设计师需要考虑多种因素,如电气参数、安全性、工作环境和外部影响因素。

例如,湿度、极端高温和低温环境都可能影响其性能。

正确的选择将确保设备获得最佳的保护。

4. 安装和维护。

在安装和维护过程中,必须根据生产商的建议进行操作。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统和电气设备免受雷电侵害的重要装置。

它能够将雷电过电压引入地线,保护设备免受雷击损坏。

避雷器的工作原理主要包括击穿和放电两个过程。

1.1 击穿过程当雷电过电压作用于避雷器时,避雷器的击穿电压低于系统设备的耐受电压,使得雷电过电压优先通过避雷器而不是设备。

在避雷器内部,由于避雷器的特殊结构和材料,电场强度增加,导致气体份子离子化。

当电场强度达到一定程度时,气体份子会形成电离通道,电流开始流动,避雷器发生击穿。

1.2 放电过程一旦避雷器发生击穿,电流会通过避雷器引导到地线。

避雷器内部的电流将通过避雷器的金属氧化物电阻片(MOV)和金属氧化物压敏电阻(MOVR)进行分配。

MOV和MOVR具有非线性电阻特性,能够在电压超过一定值时迅速降低电阻,形成一个低阻抗通路,将雷电过电压引导到地线。

同时,避雷器内部的放电电流还会激发电磁场,产生电磁感应作用,将雷电过电压的能量转化为热能和电磁辐射,从而保护设备不受雷击伤害。

二、避雷器的设计原理避雷器的设计原理主要涉及材料选择、结构设计和参数确定等方面。

2.1 材料选择避雷器的主要材料包括金属氧化物电阻片(MOV)、金属氧化物压敏电阻(MOVR)、导电材料和绝缘材料等。

MOV和MOVR是避雷器的核心材料,具有非线性电阻特性,能够在电压超过一定值时迅速降低电阻。

导电材料用于引导电流,而绝缘材料用于隔离电路,防止电流泄漏。

2.2 结构设计避雷器的结构设计包括外壳、内部电阻片的罗列方式和地线的连接等。

外壳通常采用导电材料制成,能够有效地屏蔽外界电磁干扰。

内部电阻片的罗列方式根据避雷器的额定电压和放电能力确定,普通采用串联或者并联的方式。

地线的连接要确保良好的接地,以便将雷电过电压引导到地线。

2.3 参数确定避雷器的设计参数包括额定电压、额定放电电流和耐受电压等。

额定电压是指避雷器能够正常工作的最高电压,普通根据系统的额定电压确定。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力系统、通信系统以及各类电气设备免受雷击侵害的重要装置。

它能够将雷电过电压引入地下,保护设备和系统免受雷击的破坏。

避雷器的工作原理主要基于电压分配和电荷分离的原理。

当雷电过电压作用于避雷器时,避雷器内部的气体或者介质会发生击穿,形成导电通路。

这样,雷电过电压就能够通过避雷器引入地下,从而保护设备和系统。

具体来说,避雷器的工作原理包括以下几个方面:1. 电压分配:避雷器内部通常由多个金属氧化物压敏电阻组成,这些电阻具有不同的电压等级。

当雷电过电压作用于避雷器时,电阻中的金属氧化物会发生击穿,将过电压引入地下。

不同电阻的击穿电压分布不同,能够实现电压的分配。

2. 电荷分离:当雷电过电压作用于避雷器时,避雷器内部的金属氧化物会吸收电荷,形成电荷分离。

这种电荷分离可以使得避雷器内部的电压分布更加均匀,提高避雷器的工作效果。

3. 导电通路:避雷器内部的气体或者介质在雷电过电压作用下会发生击穿,形成导电通路。

这个导电通路能够将雷电过电压引入地下,避免设备和系统受到雷击的破坏。

二、避雷器的设计原理避雷器的设计原理主要涉及到以下几个方面:1. 电压等级的选择:避雷器的电压等级应根据所要保护的设备和系统的额定电压来选择。

普通来说,避雷器的电压等级应高于设备和系统的额定电压,以确保在雷电过电压作用下能够正常工作。

2. 电阻的选择:避雷器内部的金属氧化物压敏电阻是避雷器工作的核心组件。

电阻的选择应根据设备和系统的特点以及雷电过电压的特点来确定。

电阻的击穿电压应低于雷电过电压的峰值,以确保能够及时引导过电压。

3. 导电通路的设计:避雷器内部的导电通路应具有良好的导电性能,以确保雷电过电压能够顺利引入地下。

导电通路的设计应考虑避雷器的结构和材料的选择,以及导电路径的布局等因素。

4. 绝缘保护:避雷器在正常工作时,除了能够引导雷电过电压外,还需要保证对系统的正常运行没有影响。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、引言避雷器是一种用于保护电力设备和电力系统的重要装置,其作用是在雷电活动时将过电压引到地面,保护电力设备免受雷击的伤害。

本文将详细介绍避雷器的工作原理及设计原理。

二、避雷器的工作原理避雷器主要由非线性电阻元件和金属氧化物压敏电阻(MOV)组成。

当电力系统浮现过电压时,避雷器会自动启动,将过电压引到地面,保护电力设备。

1. 非线性电阻元件避雷器的非线性电阻元件是由氧化锌等半导体材料制成的。

在正常工作情况下,非线性电阻元件的电阻很大,几乎不传导电流。

但当电力系统浮现过电压时,非线性电阻元件的电阻迅速变小,形成一条低阻抗通路,将过电压引到地面。

2. 金属氧化物压敏电阻(MOV)金属氧化物压敏电阻是避雷器中的关键元件之一。

它由氧化锌和其他金属氧化物混合而成。

在正常工作情况下,MOV的电阻很高,几乎不传导电流。

但当电力系统浮现过电压时,MOV的电阻迅速变小,形成一条低阻抗通路,将过电压引到地面。

三、避雷器的设计原理避雷器的设计原理是根据电力系统的额定电压和过电压等级来确定的。

以下是避雷器设计的普通原则:1. 额定电压避雷器的额定电压应与电力系统的额定电压相匹配。

额定电压是指电力系统正常工作时的电压水平。

2. 过电压等级过电压等级是指电力系统在雷电活动或者其他原因导致的电压突变时的最高电压水平。

避雷器的设计应能有效地将过电压引到地面,保护电力设备不受损坏。

3. 安装位置避雷器应安装在电力设备进入建造物或者其他设备的进线侧,以便及时将过电压引到地面。

4. 阻抗匹配避雷器的阻抗应与电力系统的阻抗相匹配,以确保过电压能够有效地引到地面。

5. 灵敏度避雷器应具有良好的灵敏度,能够迅速启动并引导过电压,以保护电力设备免受雷击的伤害。

四、结论避雷器是保护电力设备和电力系统的重要装置,其工作原理是通过非线性电阻元件和金属氧化物压敏电阻将过电压引到地面。

避雷器的设计原理是根据电力系统的额定电压和过电压等级来确定的。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、引言避雷器是一种用于保护电力系统和电气设备免受雷击侵害的重要装置。

它能有效地将雷电能量引导到地面,保护系统设备的安全运行。

本文将详细介绍避雷器的工作原理和设计原理。

二、避雷器的工作原理避雷器的工作原理基于电气放电现象。

当雷电击中电力系统或者电气设备时,其中的高电压电荷会通过避雷器引线进入避雷器内部。

避雷器内部的电阻元件会使电荷通过,然后通过避雷器的放电间隙放电到地面。

这个过程可以迅速地将雷电能量释放到地面,从而保护系统设备不受伤害。

三、避雷器的设计原理1. 避雷器的材料选择避雷器的外壳通常采用高强度、耐腐蚀的金属材料,如不锈钢或者铝合金。

内部的电阻元件则使用高导电性能的材料,如锌氧化物。

这些材料能够在高电压和恶劣环境下保持稳定的性能。

2. 避雷器的结构设计避雷器通常由外壳、引线、电阻元件和放电间隙组成。

外壳起到保护内部元件的作用,引线用于将雷电电荷引入避雷器内部,电阻元件用于控制电荷通过的速度和放电间隙用于释放电荷到地面。

3. 避雷器的参数设计避雷器的参数设计包括额定电压、额定放电电流和保护等级。

额定电压是指避雷器能够承受的最大工作电压,额定放电电流是指避雷器能够承受的最大放电电流。

保护等级是指避雷器能够保护的设备或者系统的等级,根据不同的应用场景选择合适的保护等级。

4. 避雷器的安装位置避雷器的安装位置应根据实际情况进行选择,通常安装在电力系统的进出线、变压器、发机电和其他重要设备的附近。

合理的安装位置能够最大限度地保护系统设备免受雷击侵害。

四、避雷器的应用范围避雷器广泛应用于电力系统、通信系统、铁路系统、石油化工系统等各个领域。

它们能够保护各种设备和系统免受雷击侵害,确保其正常运行。

五、避雷器的发展趋势随着科技的进步和电力系统的发展,避雷器的设计和创造技术也在不断改进。

未来的避雷器可能会更加紧凑、高效,并具有自动监测和报警功能,以提高系统设备的安全性和可靠性。

六、总结避雷器是保护电力系统和电气设备免受雷击侵害的重要装置。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、引言避雷器是一种用于保护电力设备和电力系统免受雷电侵害的重要设备。

本文将详细介绍避雷器的工作原理和设计原理。

二、避雷器的工作原理避雷器的工作原理基于气体放电原理和电场分布原理。

当雷电击中电力设备或者电力系统时,会产生高电压脉冲。

避雷器通过引入气体放电来消耗这些高电压脉冲,从而保护设备和系统。

1. 气体放电原理避雷器内部有一个气体放电室,通常使用非线性电阻元件作为放电介质。

当高电压脉冲作用于避雷器时,电阻元件会变为导电状态,使电流通过避雷器。

这样,避雷器可以将雷电电流引导到地面,避免其通过设备或者系统。

2. 电场分布原理避雷器的设计原理之一是合理分布电场。

避雷器通常由多个电极组成,这些电极的形状和布局会影响电场的分布情况。

通过合理设计电极形状和布局,可以使电场分布均匀,从而提高避雷器的工作效果。

三、避雷器的设计原理避雷器的设计原理主要包括选型设计和结构设计。

1. 选型设计避雷器的选型设计需要考虑以下几个方面:- 额定电压:根据电力设备或者电力系统的额定电压选择合适的避雷器额定电压。

- 放电能力:根据设备或者系统的雷电侵害水平选择合适的避雷器放电能力。

- 频率响应:根据设备或者系统的工作频率选择具有合适频率响应特性的避雷器。

2. 结构设计避雷器的结构设计包括外壳、内部电极和放电介质的设计。

- 外壳:避雷器的外壳通常采用绝缘材料制成,以防止电弧放电和外界环境的影响。

- 内部电极:避雷器的内部电极通常由导电材料制成,如铜或者铝。

电极的形状和布局需要合理设计,以实现均匀的电场分布。

- 放电介质:避雷器的放电介质通常使用非线性电阻元件,如金属氧化物压敏电阻器(MOV)。

放电介质的选择需要考虑其放电特性和稳定性。

四、避雷器的应用范围避雷器广泛应用于各种电力设备和电力系统中,包括变压器、断路器、电缆、输电路线等。

它们在以下几个方面发挥重要作用:- 防止雷击对设备和系统造成损坏。

- 保护设备和系统免受过电压侵害。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理避雷器是一种用来保护建筑物、设备和人员免受雷击伤害的重要设备。

它通过特定的工作原理和设计原理来吸收和释放雷电能量,从而保护被保护物体。

本文将详细介绍避雷器的工作原理及设计原理。

一、工作原理1.1 避雷器的基本原理避雷器是一种电气设备,通常由导体和绝缘体组成。

当雷电击中建筑物或设备时,避雷器会引导雷电通过导体,将其释放到地面,从而保护被保护物体。

1.2 避雷器的放电原理避雷器内部通常填充有特定材料,如气体或金属氧化物。

当雷电击中避雷器时,填充材料会发生放电,将雷电释放到地面,避免损害被保护物体。

1.3 避雷器的自愈性原理避雷器具有自愈性,即在放电后会自动恢复到正常工作状态。

这种特性使避雷器能够多次使用,提高了其使用寿命和可靠性。

二、设计原理2.1 避雷器的材料选择避雷器的导体通常采用铝合金或铜材料,具有良好的导电性和耐腐蚀性。

绝缘体通常采用硅橡胶或聚合物材料,具有良好的绝缘性能。

2.2 避雷器的结构设计避雷器的结构设计应考虑其耐电压能力、耐雷电冲击能力和耐环境影响能力。

通常采用密封结构和耐高温材料,以确保其正常工作。

2.3 避雷器的安装设计避雷器的安装位置应根据建筑物或设备的特点和雷电分布情况进行合理选择。

通常应安装在建筑物或设备的高处,并与地面保持良好接地。

三、避雷器的分类3.1 避雷器的类型避雷器根据其工作原理和结构设计可以分为避雷针、避雷帽、避雷网等不同类型。

3.2 避雷器的应用领域避雷器广泛应用于建筑物、通信设备、输电线路等领域,保护其免受雷击伤害。

3.3 避雷器的效果评估避雷器的效果通常通过雷电击中频次、损坏程度和保护范围等指标进行评估,以确保其有效性和可靠性。

四、避雷器的维护和检测4.1 定期检测避雷器应定期进行检测,包括外观检查、导体连接检查、绝缘性能检测等,以确保其正常工作。

4.2 维护保养避雷器的维护保养包括清洁、防腐涂层处理、导体连接紧固等,以延长其使用寿命和保证其可靠性。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理避雷器是一种用来保护电力设备和电力系统免受雷电冲击的重要装置。

它能够吸收和分散雷电冲击的能量,从而保护设备的安全运行。

本文将详细介绍避雷器的工作原理和设计原理。

一、工作原理避雷器的工作原理基于两个重要的物理现象:气体击穿和电弧消除。

1. 气体击穿当雷电冲击通过避雷器时,避雷器内的气体味被电场强度激发,形成电离区域。

当电场强度超过气体的击穿电场强度时,气体将发生击穿现象,形成导电通道。

这个击穿过程会导致气体中的电荷流动,从而吸收和分散雷电冲击的能量。

2. 电弧消除当气体击穿后,会形成一个电弧通道。

电弧是一种高温、高能量的电流放电现象。

为了避免电弧持续存在,避雷器内部通常会设置一个消弧室。

消弧室的设计会有效地消除电弧,防止其继续存在,从而保护设备的安全运行。

二、设计原理避雷器的设计原理主要包括以下几个方面:绝缘材料、气体压力、击穿电场强度和电弧消除。

1. 绝缘材料避雷器通常由绝缘材料制成,以确保其能够在高电压环境下工作。

常用的绝缘材料有陶瓷、玻璃纤维等。

这些材料具有良好的绝缘性能和耐高温性能,能够有效地防止电流泄漏和电弧放电。

2. 气体压力避雷器内的气体压力对其工作性能有重要影响。

过高或者过低的气体压力都会影响避雷器的击穿电场强度和电弧消除效果。

因此,合理控制避雷器内的气体压力是设计中需要考虑的重要因素。

3. 击穿电场强度避雷器的击穿电场强度是指避雷器内气体发生击穿所需的电场强度。

击穿电场强度取决于气体的性质和压力,以及避雷器的结构和尺寸。

设计中需要根据实际情况合理选择击穿电场强度,以确保避雷器能够在雷电冲击下正常工作。

4. 电弧消除电弧消除是避雷器设计中的重要环节。

为了有效消除电弧,避雷器通常会采用消弧室结构。

消弧室的设计需要考虑电弧的能量消耗、电弧的温度和电弧的持续时间等因素。

合理的消弧室设计能够有效地消除电弧,保护设备的安全运行。

综上所述,避雷器的工作原理基于气体击穿和电弧消除两个重要的物理现象。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力设备和电气设备免受雷击伤害的装置。

它能够将雷电流引入地下,保护设备免受过电压的影响。

避雷器的工作原理主要包括两个方面:放电原理和引雷原理。

1. 放电原理当雷电击中避雷器时,避雷器内部的气体味发生电离,形成一个导电通道,将雷电流引入地下。

这个过程中,避雷器会吸收大量的能量,将其释放到地下,从而保护设备免受雷击伤害。

2. 引雷原理避雷器通过其特殊的结构和材料,能够吸引雷电,将其引导到地下。

避雷器通常由一个金属导体和一个绝缘介质组成。

当雷电挨近避雷器时,金属导体味吸引雷电,形成一个电场,将雷电引导到地下。

二、避雷器的设计原理避雷器的设计原理主要包括以下几个方面:材料选择、结构设计和性能要求。

1. 材料选择避雷器的材料选择非常重要,它直接影响到避雷器的工作性能和寿命。

通常,避雷器的导体部份采用高导电性的金属材料,如铜或者铝。

绝缘介质部份采用高绝缘性能的材料,如陶瓷或者聚合物。

这些材料能够保证避雷器在高电压下工作时不发生击穿和漏电现象。

2. 结构设计避雷器的结构设计也非常重要。

它需要考虑到避雷器的安装方式、外部环境的影响以及避雷器的维护和检修等因素。

普通来说,避雷器的结构应该简单可靠,易于安装和维护。

同时,避雷器的外壳应具有良好的防护性能,能够抵御恶劣的气候条件和外界物理冲击。

3. 性能要求避雷器的性能要求主要包括额定电压、额定放电电流和放电能量等。

额定电压是指避雷器能够承受的最大工作电压,额定放电电流是指避雷器能够承受的最大放电电流,放电能量是指避雷器能够吸收和释放的能量。

这些性能指标需要根据实际应用场景和设备的要求来确定,以确保避雷器能够有效地保护设备免受雷击伤害。

总结:避雷器是一种用于保护电力设备和电气设备免受雷击伤害的装置。

它的工作原理主要包括放电原理和引雷原理。

放电原理通过将雷电引入地下,保护设备免受过电压的影响;引雷原理通过特殊的结构和材料,将雷电引导到地下。

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、工作原理避雷器是一种用于保护电力系统设备免受雷电侵害的装置。

它的工作原理是通过将雷电过电压引入地,从而保护设备不受雷电冲击。

避雷器通常由气体放电管和金属氧化物压敏电阻两部分组成。

1. 气体放电管气体放电管是避雷器的核心部件,它由两个电极和一个填充了气体的管状介质构成。

当电力系统遭受雷电冲击时,过电压将通过气体放电管引入地。

在正常工作状态下,气体放电管是高阻抗状态,不会对电力系统产生影响。

而当过电压超过气体放电管的击穿电压时,气体放电管将迅速变为低阻抗状态,将过电压导向地,从而保护设备。

2. 金属氧化物压敏电阻金属氧化物压敏电阻是避雷器的辅助保护元件,它由氧化锌等金属氧化物粉末制成。

当电力系统遭受雷电冲击时,金属氧化物压敏电阻会迅速变为低阻抗状态,吸收过电压的能量,保护设备。

它的工作原理是基于氧化锌在高电压下呈现非线性电阻特性,当电压超过其特定电压时,氧化锌将发生电荷分离,形成导电通道,从而将过电压导向地。

二、设计原理避雷器的设计原理是为了确保其能够有效地保护电力系统设备免受雷电侵害。

在设计避雷器时,需要考虑以下几个方面:1. 额定电压和击穿电压避雷器的额定电压应根据电力系统的工作电压来确定,以确保其能够正常工作且在额定电压下不发生击穿。

击穿电压是指避雷器在过电压下发生击穿的电压,应根据系统的过电压特性和设备的耐压能力来确定。

2. 接地电阻避雷器的接地电阻是影响其工作效果的重要因素。

接地电阻越小,避雷器对雷电过电压的引导能力越强。

因此,在设计中应合理选择接地电阻,以确保避雷器能够有效地将过电压引入地。

3. 保护等级避雷器的保护等级是指其对雷电过电压的抑制能力。

保护等级越高,避雷器对过电压的引导能力越强,能够更好地保护设备。

在设计中,应根据电力系统的工作环境和设备的重要性选择合适的保护等级。

4. 寿命和可靠性避雷器的寿命和可靠性是设计中需要考虑的重要因素。

寿命是指避雷器能够正常工作的时间,应根据设备的寿命要求和维护周期来确定。

避雷器的工作原理及作用

避雷器的工作原理及作用

避雷器的工作原理及作用引言概述:避雷器是一种用于保护建造物和电力设备免受雷击伤害的重要设备。

它通过引导和分散雷电击中建造物或者设备的电流,从而保护它们的安全。

本文将详细介绍避雷器的工作原理及其作用,以匡助读者更好地理解和应用避雷器。

一、避雷器的工作原理1.1 导电材料的选择避雷器的关键部份是导电材料,通常采用金属氧化物(如锌、铁、铝等)作为导电材料。

这些材料具有良好的导电性能和耐高温性能,能够有效地吸收和分散雷电电流。

1.2 接地系统的建立避雷器需要与地面建立良好的接地系统,以便将雷电电流迅速引导到地面。

接地系统通常由导体材料(如铜或者铝)构成,并通过埋入地下来确保接地效果。

接地系统的设计和施工需要严格遵循相关的安全规范和标准。

1.3 灵敏元件的应用避雷器中还包含了灵敏元件,它能够感应到雷电电流的存在并迅速响应。

常见的灵敏元件有气体放电管、压敏电阻和金属氧化物压敏电阻等。

这些灵敏元件能够在雷电电流达到一定阈值时迅速导通,从而将电流引导到地面,保护被保护设备的安全。

二、避雷器的作用2.1 分散雷电电流避雷器能够迅速引导和分散雷电电流,将其从建造物或者设备导向地面。

通过分散雷电电流,避雷器能够减少雷电对建造物或者设备的冲击,从而降低损坏的风险。

2.2 保护电力设备避雷器在电力系统中的应用非常广泛,它能够保护电力设备免受雷击伤害。

在雷电发生时,避雷器能够迅速将雷电电流引导到地面,防止电力设备受到过电压的影响,确保电力系统的正常运行。

2.3 保护建造物和人身安全避雷器不仅能够保护电力设备,还能够保护建造物和人身安全。

当雷电击中建造物时,避雷器能够将雷电电流迅速引导到地面,减少雷电对建造物的破坏,避免火灾和人员伤亡的发生。

三、避雷器的分类3.1 依据用途分类避雷器按照用途可以分为建造避雷器、电力避雷器和通信避雷器等。

不同的避雷器适合于不同的场合,能够更好地满足各种需求。

3.2 依据工作原理分类避雷器按照工作原理可以分为放电型避雷器和非放电型避雷器。

避雷器元件工作原理及设计原理1放电间隙与放电管放电间隙所谓

避雷器元件工作原理及设计原理1放电间隙与放电管放电间隙所谓

避雷器元件工作原理及设计原理1、放电间隙与放电管放电间隙:所谓放电间隙是把暴露在空气中的两块相互隔离一空气间隙的金属物作为避雷放电的装置。

通常把其中一块金属接在需要防雷的导线上如电源的相线,另一块金属与地线连接。

当雷电波来到的时候首先在间隙处击穿,使间隙的空气电离,形成短路,雷电流通过间隙流入大地,而此时间隙两端的电压很低,从而达到保护线路的目的。

常用于高压线路的避雷防护中。

气体放电管:把一对互相隔开的冷饮电极,封装在玻璃或陶瓷管内,管内再充以一定压力的惰性气体(如氩气),就构成了一只放电管。

优点:具有很强的浪涌吸收能力,即放电能力强、通流量大(可做到100KA以上),很高的绝缘电阻以及很小的寄生电容,漏电流小。

对正常工作的设备不会带来任何有害影响。

缺点:残压高(2~4KV),反应时间长(>100ns),动作电压精度较低,有工频续流,因此在保护电路中应串联一个熔断器,使得工频续流迅速被切断。

注:由于两只放电管分别装在一个回路的两根导线上,有时回不同时放电,使两导线之间出现电位差,为了使两根导线上的放电管能接近统一时间放电,减少两线之间的电位差,又研制了三级放电管。

可以看作是由两只二级放电管合并在一起构成的。

三级放电管中间的一级作为公共地线,另两级分别接在回路的两条导线上。

如图2、压敏电阻:当加在电阻两端的电压小于压敏电压时,压敏电阻呈高阻状态,如果并联在电路上,该阀片呈断路状态;当加在压敏电阻两端的电压大于压敏电压时,压敏电阻就会击穿,呈现低阻值,甚至接近短路状态。

压敏电阻这种被击穿状态是可以恢复的,当高于压敏电压的电压被撤销以后,它又恢复高阻状态。

当电离线被雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,使电力线上的类电压被钳制在安全范围内。

优点:同开关电压范围宽(6——1.5KV),反应速度快(25ns),通流量大(2KA/CM2),无续流。

缺点:容易老化,动作几次后,漏电流会增大,从而导致压敏电阻过热,最终导致老化失效。

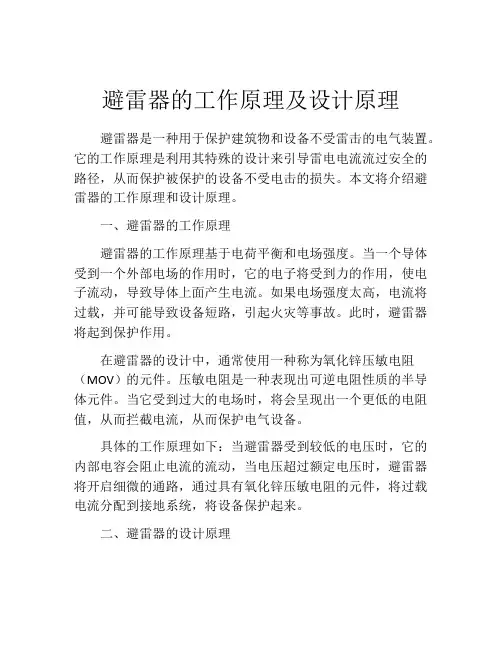

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、避雷器的工作原理避雷器是一种用于保护电力设备和电力线路免受雷电冲击的装置。

它的工作原理基于电气放电现象和电压分配原理。

当雷电冲击到电力设备或电力线路时,会产生巨大的过电压。

避雷器通过将这些过电压引导到地下,从而保护设备和线路免受损害。

避雷器通常由金属氧化物压敏电阻器(MOV)和气体放电管(GDT)组成。

当过电压到达设定值时,MOV会变成导电状态,将过电压引导到地下。

而GDT 则用于提供额外的保护,当MOV失效时,GDT会瞬间导通,将过电压引导到地下。

二、避雷器的设计原理1. 额定电压和容量选择避雷器的额定电压应根据实际工作电压来选择。

一般来说,额定电压应略高于工作电压,以确保避雷器在工作时能够正常工作。

容量选择则取决于设备或线路的负荷电流。

容量过小会导致避雷器无法正常工作,容量过大则会增加成本。

2. 防护等级选择避雷器的防护等级应根据设备或线路所处的环境条件和雷电频率来选择。

一般来说,防护等级应符合国家标准或相关行业标准的要求。

3. 接地设计避雷器的接地设计非常重要。

良好的接地系统能够有效地将过电压引导到地下,保护设备和线路免受损害。

接地电阻应尽量低,接地导体应选择导电性能好的材料,如铜或铝。

接地系统还应考虑排雷线的布置和接地装置的安装位置。

4. 安装位置选择避雷器的安装位置应尽量靠近需要保护的设备或线路,以便最大限度地减小过电压对设备或线路的影响。

安装时还需要考虑设备或线路的绝缘等级和绝缘距离,以确保安装位置符合相关标准的要求。

5. 检测和维护避雷器在使用过程中需要进行定期检测和维护,以确保其正常工作。

检测内容包括避雷器的电阻、电容和电压等参数的测量,以及外观的检查。

维护内容包括清洁避雷器表面、检查接地系统和更换失效的避雷器等。

总结:避雷器是一种用于保护电力设备和电力线路免受雷电冲击的装置。

它的工作原理基于电气放电现象和电压分配原理。

避雷器的设计原理包括额定电压和容量选择、防护等级选择、接地设计、安装位置选择以及检测和维护等。

避雷器的工作原理及设计原理

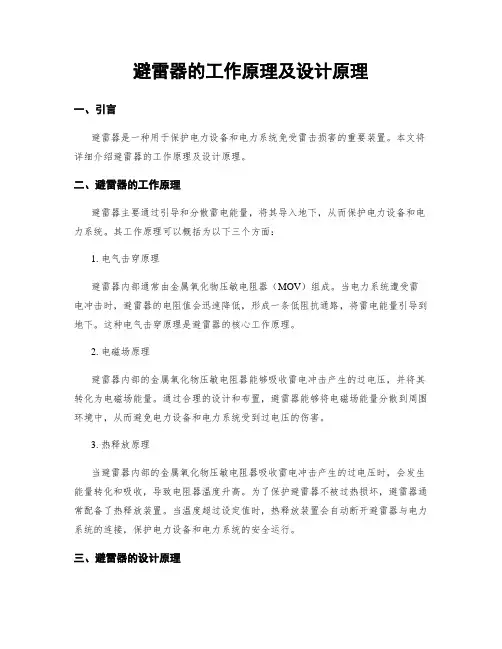

避雷器的工作原理及设计原理

避雷器的工作原理及设计原理一、引言避雷器是一种用于保护建筑物、电力设备和电力系统免受雷击侵害的重要装置。

它能够吸收和分散雷电能量,保护设备和系统的安全运行。

本文将详细介绍避雷器的工作原理和设计原理。

二、避雷器的工作原理避雷器的工作原理基于电力系统中的电磁感应和电荷分离原理。

当雷电接近或直接击中建筑物或设备时,会产生巨大的电流和电压。

避雷器通过将这些电流和电压导入地下,将其分散和吸收,从而保护设备和系统的安全。

具体来说,避雷器由以下几个主要部分组成:1. 金属氧化物压敏电阻器(MOV):这是避雷器的核心部件。

MOV是一种特殊材料,具有非线性电阻特性。

当电压低于某个阈值时,MOV的电阻非常高,几乎不导电;而当电压超过阈值时,MOV的电阻急剧下降,形成一条低阻抗通路,将电流导入地下。

2. 金属外壳:避雷器外部覆盖着一个金属外壳,用于保护内部元件免受外界环境的影响,并提供机械强度。

3. 引线:避雷器上有两根引线,一根连接到电源系统,另一根连接到接地系统。

引线的作用是将电流从电源系统引导到避雷器,然后通过接地系统导入地下。

4. 接地系统:接地系统由一根或多根导线组成,埋入地下,与避雷器的引线相连接。

接地系统能够将避雷器吸收的电流有效地分散到大地中。

当雷电接近或击中建筑物或设备时,产生的电流和电压会通过避雷器的引线进入避雷器。

当电压超过MOV的阈值时,MOV的电阻急剧下降,形成一条低阻抗通路,将电流导入地下。

同时,金属外壳和接地系统也起到导电的作用,将电流分散到大地中,从而保护设备和系统的安全。

三、避雷器的设计原理避雷器的设计原理主要包括以下几个方面:1. 额定电压和放电电流:避雷器的设计应根据电力系统的额定电压和放电电流来确定。

额定电压是指避雷器能够正常工作的最高电压,放电电流是指避雷器能够吸收和分散的最大电流。

根据电力系统的需求,选择合适的额定电压和放电电流,以确保避雷器能够有效地保护设备和系统。

2. 金属氧化物压敏电阻器(MOV)的选择:MOV是避雷器的核心部件,其特性直接影响避雷器的工作效果。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

避雷器元件工作原理及设计原理
作者:来源:时间:2010-01-27
避雷器元件工作原理及设计原理
电涌保护器(Surge Protection Devices,简称SPD),也称浪涌保护器、过电压保护器,俗称避雷器、防雷器。

针对现在市场上出现了各种各样的防雷器,质量参差不齐,有一些甚至闻所未问(如:不用接地的避雷器,到现在为止,都弄不明白它的工作原理),因此,通过介绍避雷器的工作原理及组成,对客户甄别真假、优劣,有所帮助。

防雷器元件从响应特性看,有软硬两种。

属于硬响应特性的放电元件有火花间隙(基于斩弧技术的角型火花隙和同轴放电火花隙)和气体放电管,属于软响应特性的放电元件有金属氧化物压敏电阻和瞬态抑制二极管。

这些元件的区别在于放电能力、响应特性和残压,避雷器就是利用它们不同的优缺点,扬长避短,组合成各种避雷器,保护电路。

推荐迪舰防雷器品质有保障安全系数高
一、火花间隙(Arc chopping)
1、放电间隙:原理是两个如牛角现状的电极,距离很短,用绝缘材料分开,当两个电极间的电场强度达到击穿强度时,电极之间形成电流通路。

当雷电波来到的时候首先在间隙处击穿,使间隙的空气电离,形成短路,雷电流通过间隙流入大地,而此时间隙两端的电压很低,从而达到保护线路的目的。

电场强度低于击穿间隙时,放电间隙型避雷器又恢复绝缘状态。

常用于高压线路的避雷防护中。

在低压系统,常用于电源的前级保护。

火花间隙型避雷器产品的优劣,在于制成电极的材料、间隙距离及绝缘材料。

优点:具有很强放电能力、通流量大,10/350μs脉冲波形能够疏导50KA的脉冲电流,用于
8/20μs脉冲电流,可以大于100KA,很高的绝缘电阻以及很小的寄生电容,漏电流小。

对正常工作的设备不会带来任何有害影响。

缺点:残压高(2.5~3.5KV),反应时间长(≦100ns),动作电压精度较低,有工频续流,因此在保护电路中应串联一个熔断器,使得工频续流迅速被切断。

注:由于两只放电管分别装在一个回路的两根导线上,有时会不同时放电,使两导线之间出现
电位差,为了使两根导线上的放电管能接近统一时间放电,减少两线之间的电位差,又研制了
三级放电管。

可以看作是由两只二级放电管合并在一起构成的。

三级放电管中间的一级作为公共地线,另两级分别接在回路的两条导线上。

2、气体放电管(Gas discharge tube,GDT):是一种陶瓷或玻璃封装,管内再充以一定压力的惰性气体(如氩气),开关型的保护元件,有二电极和三电极两种结构。

当电场强度达到击穿惰性气体强度时,就引起间隙放电,从而限制极间的电压。

8/20μs脉冲电流能够疏导10KA。

放电电压不稳定,当电压大于12V、电流电压100mA时,会产生后续电流。

通常用于测量、控制、调节技术电路和电子数据处理传输电路中。

二、金属氧化物压敏电阻(Metal oxide varistor,MOV):
以氧化锌为主要成分的金属氧化物半导体非线性电阻,当加在电阻两端的电压小于压敏电压时,压敏电阻呈高阻状态,如果并联在电路上,该阀片呈断路状态;当加在压敏电阻两端的电压大于压敏电压时,压敏电阻就会击穿,呈现低阻值,甚至接近短路状态。

压敏电阻这种被击穿状态是可以恢复的,当高于压敏电压的电压被撤销以后,它又恢复高阻状态。

当电力线被雷击时,雷电波的高电压使压敏电阻击穿,雷电流通过压敏电阻流入大地,使电力线上的类电压被钳
制在安全范围内。

氧化锌压敏电阻避雷器,现在市场上流通很多,我国在20世纪80年代末才大批生产,被认为目前最新型、技术最先进,会做专题详细介绍。

现在我国的输电线路的避雷器,都采用氧化锌避雷器。

优点:开关电压范围宽:6V~1.5KV,反应速度快(25ns),残压低(可以达到终端设备的安全工作
电压),通流量大(2KA/cm2),无续流,寿命长。

缺点:容易老化,动作几次后,漏电流会增大,从而导致压敏电阻过热,最终导致老化失
效。

电容较大,许多情况下不在高频、超高频系统中使用。

该电容又与导线电容构成一个低通。

该低通会造成信号的严重衰减。

但在频率低于30KHZ时,这种衰减可以忽略。

三、瞬态抑制式二极管(Transient voltage suppressor,TVS):
1、二极放电管:有两种形式:一是齐纳型(为单向雪崩击穿),二是双向的硅压敏电阻。

性能类似开关二极管等。

在规定的反向电压作用下,两端电压大于门限电压时,其工作阻抗能立即降至很低的水平以允许大电流通过,并将两端电压钳制在很低的水平,从而有效地保护末端电子产品中的精密元件避免损坏。

双向TVS可在正反两个方向吸收瞬时大脉动功率,并把电压钳制在预定水平。

适用于交流电路。

优点:动作时间极快,达到皮秒级。

限制电压低,击穿电压低,应用于各种电子领域。

缺点:电流负荷量小,电容相当高,一般在20pF以下,现在的陶瓷放电管能够做到3~5pF。

电子信息系统所需的浪涌保护系统一般采用两级或三级组成。

采用气体放电管、压敏电阻和抑制二极管,并利用各种浪涌抑制器的特点,实现可靠保护。

气体放电管一般放在线路输入端作为一级浪涌保护器件,承受大的浪涌电流,属于泄流型器件。

二级保护器件采用压敏电阻,可在极短时间内(ns)将浪涌电压限制在较低的水平。

对于高度灵敏的电子电路,可采用抑制二极管作为三级保护。

在更短的时间内将浪涌电压限制在末端电子设备的绝缘水平以内。

如图,当雷电等浪涌到来时,抑制二极管首先导通,把瞬间过电压精确地控制在一定的水平,如果浪涌电流较大,则压敏电阻启动并泄放一定的浪涌电流,这时压敏电阻两端的电压会有所升高,
直至推动前级气体放电管放电,把大电流泄放到地。

当三种器件在线路中的距离较远时,导通顺序会从气体放电管开始,依次导通。

避雷器的工作,是从反应时间最快、设备的最末端开始的,然后逐级往前端启动的。

推荐迪舰防雷器品质有保障安全系数高
中,单纯用气体放电管保护后端的设备会出现下列问题:导通时间过长,残压过大,有可能超过后端设备的耐压水平。

放电后,会产生工频续流。

为避免上述问题,采用另外一种电路(图三)。

为了解决产生工频续流的问题,同时也避免压敏电阻因漏电流过大而发热自爆或老化,我们
在气体放电管上串联一个压敏电阻,这样就可避免产生工频续流,又可以防止压敏电阻因漏
电流而自爆、老化。

但新的问题又产生了,这样避雷器的动作时间为气体放电管的导通时间和压敏电阻导通时间的总和。

假设气体放电管的导通时间为100ns,压敏电阻的导通时间为25ns,则它们总的反应时间为125ns。

为了减小反应时间,在电路中并入一个压敏电阻,这样可使总的反应时间为25ns。

:当过电压出现时,抑制二极管作为动作最快的元件首先动作,线路设计为,在抑制二极管可能毁坏之前,放电电流即随着幅值的上升转换到前置的放电路径上,
即充气式放电路上。

Us+△u≥Ug
Us:抑制二极管上的电压
△u:去耦感应线圈上的电压
Ug:气体放电管的动作电压
如果放电电流小于该值,则充气放电管不动作。

采用这种线路不仅可以在低保护水平的条件下利用放电器动作迅速的优点,同时还可以达到很高的放电电容。

这样就可以消除抑制二极管过载一级熔断器在出现电源续流时频繁切断电路的缺点。

频率较高的线路也可以采用欧姆式电阻作为去耦元件,与低电容桥接线路共同使用。

2、三极放电管:在两根的导线上,安装两个二极放电管,会出现电位差,因此就有三极放电管,多了一极做公共接地,可以减少时间差(0.15~0.2μs),及由此产生的横向雷电压幅值。

市场上普通电源避雷器器件一般采用压敏电阻,用于一级、二级和三级电源。

这种组合方式在距离大于5米时,导通时间从第一级开始逐级向后导通。

若第一级采用气体放电管,二级和三级采用压敏电阻,则必须满足第一级与第二级满足大于十米的距离,第二级与第三级满足大于5米的距离,这样才能保证前一级先动作。

否则可能导致第一级不动作的现象,而二级和三级避雷器又没有那么大的通流量,导致避雷器无法切实保护设备。

这点在工程设计中一定要引起注意。

四、避雷器的种类:
避雷器的种类基本上分三大类型:一是电源避雷器(安装时主要是并联方式,也串联方式),按电压的不同,分22V的单相电源避雷器和380V的三相电源避雷器。

二是信号避雷器,多数用于计算机网络、通信系统上,安装的方式是串联。

三是天馈线避雷器,是它适用于有发射机天线系统和接收无线电信号设备系统,连接方式也是串联。

推荐迪舰防雷器品质有保障安全系数高。
