宽频介电和阻抗谱仪

宽频介电和阻抗谱仪

宽频介电和阻抗谱仪
NOVOCONTROL GmbH是德国一家专业的电介质频率谱、阻抗谱、温度谱等电介质材料物理量测量仪器的生产厂家。

NOVOCONTROL的介电谱仪能灵敏地测量极低电导率和极低损耗的材料(可达到10-5分辨率),所测量材料不仅包括各种固体、薄膜,甚至可以测量液体,粉末等。

NOVOCONTROL不仅是在实验室开发和研究新材料的重要测量手段,并且在生产质量控制和优化上也是强有力的工具。

一、仪器设备基本信息
型号:Turnkey broadband dielectric spectrometers Concept 42
二、性能参数
频率测量范围(3μHz-10MHz)
温度范围:室温-300℃
三、应用范围
在较宽的测试频率范围内,能灵敏地测量极低电导率和极低损耗的材料,并且运用数字技术可达到10-5分辨率。

介电谱仪通过测量材料的介电性质及及其随频率和温度的变化,可直接测得材料得介电损耗,从而研究材料得介电损耗机制(材料驰豫、相变、微结构变化、分子团重新取向等)。

四、照片。

骏丰频谱曝光常见故障的处理

骏丰频谱曝光常见故障的处理

骏丰频谱曝光常见故障的处理1、139A骏丰频谱水治疗保健仪出现“加热灯不亮”是怎么回事?当热罐内缺水或水量不足时,热罐温度会异常升高,仪器自动进入保护状态,从而出现“加热灯不亮”,需要及时通知专业技术人员处理。

2、139骏丰频谱水治疗保健仪出现“加热灯变红色”是怎么回事?1)仪器在长时间加热内部温度过高导致仪器自动报警,建议加热时间不要太长;2)保洁开关不能和加热开关同时开启;3)热出水口不出水的情况下不可加热。

3、139系列骏丰频谱水治疗保健仪烧水时有“咔咔”声是否正常?139系列骏丰频谱水治疗保健仪在使用过程中发出轻微的“咔咔”声,属于正常现象,如果仪器发出的“咔咔”声较大,可以报公司售后服务部解决。

4、139系列骏丰频谱水治疗保健仪顶部有水溢出,如何处理?1)应立即拨掉电源插头,然后取下净水器或桶装水,及时清理溢出的水,以免损坏木地板、地毯及其它物品;2)检查溢水原因,使用净水器的检查浮球是否变形,如变形需更换浮球;使用桶装水的,检查水桶是否破裂以及聪明座是否变形,如出现破裂或变形就更换水桶或聪明座。

5、139系列骏丰频谱水治疗保健仪常温水开关出热水是怎么回事?139系列水仪加热罐置于仪器内部,加热后加热系统的温度会升高,会通过热传递传到水箱,致使常温水温度升高,水温升高的程度跟加热时间和用水量有关,属正常现象。

6、骏丰频谱水治疗保健仪出水变慢(或不出水),怎么回事?1)使用外购过滤桶与骏丰频谱水治疗保健仪不匹配,造成水箱密封、排气不畅,导致水龙头不出水或出水小,建议使用骏丰健康净水器;2)水仪内部有异物堵塞(水垢、沙子、饭粒等),出水就会变慢,请联系工作人员予以彻底清洗。

7、骏丰频谱水治疗保健仪清洗完就不加热,怎么回事?清洗完毕后在没有加水的情况下按加热开关,导致仪器自动保护,温控器断开不能加热,需报修处理。

8、骏丰频谱水治疗保健仪清洗完就漏水,怎么回事?1)净水桶的浮球没有装好,密封圈没有装或装歪,需重新安装浮球;2)桶装水桶有裂痕或插口不能密封导致漏水,需更换新的桶装水;3)清洗时或不小心把内部水管刺破了或扎带松脱,此情况需报修处理。

解答频谱分析仪6种常见故障问题及技术交流

解答频谱分析仪6种常见故障问题及技术交流

解答频谱分析仪6种常见故障问题及技术交流解答频谱分析仪6种常见故障问题频谱分析仪是电子工程师工作台上或高校试验室内的常用工具。

这里整理出关于频谱仪使用的常见问题,希望它能为你答疑解惑。

1.怎样设置才能获得频谱仪较佳的灵敏度,以便利观测小信号首先依据被测小信号的大小设置相应的中心频率、扫宽(SPAN)以及参考电平;然后在频谱分析仪没有显现过载提示的情况下渐渐降低衰减值;假如此时被测小信号的信噪比小于15dB,就渐渐减小RBW,RBW越小,频谱分析仪的底噪越低,灵敏度就越高。

假如频谱分析仪有预放,打开预放。

预放开,可以提高频谱分析仪的噪声系数,从而提高了灵敏度。

对于信噪比不高的小信号,可以削减VBW或者接受轨迹平均,平滑噪声,减小波动。

需要注意的是,频谱分析仪测量结果是外部输入信号和频谱分析仪内部噪声之和,要使测量结果精准,通常要求信噪比大于20dB。

2.辨别率带宽(RBW)越小越好吗?RBW越小,频谱分析仪灵敏度就越好,但是,扫描速度会变慢。

可以依据实际测试需求设RBW,在灵敏度和速度之间找到平衡点–既保证精准测量信号又可以得到快速的测量速度。

3.平均检波方式(average type)如何选择:power?Log power?Voltage?·Log power对数功率平均又称Video Averaging,这种平均方式具有最低的底噪,适合于低电平连续波信号测试。

但对”类噪声“信号会有确定的误差,比如宽带调制信号W—CDMA等。

·功率平均又称RMS平均,这种平均方式适合于“类噪声“信号(如:CDMA)总功率测量·电压平均这种平均方式适合于观测调幅信号或者脉冲调制信号的上升和下降时间测量。

4.扫描模式的选择:sweep还是FFT?现代频谱仪的扫描模式通常都具有Sweep模式和FFT模式。

通常在比较窄的RBW设置时,FFT比sweep更具有速度优势,但在较宽RBW的条件下,sweep模式更快。

便携式光谱仪常见故障维修处理方法

便携式光谱仪常见故障维修处理方法

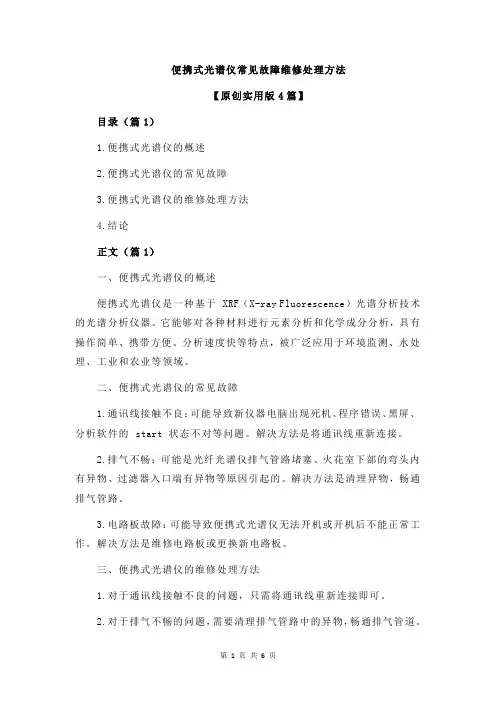

便携式光谱仪常见故障维修处理方法【原创实用版4篇】目录(篇1)1.便携式光谱仪的概述2.便携式光谱仪的常见故障3.便携式光谱仪的维修处理方法4.结论正文(篇1)一、便携式光谱仪的概述便携式光谱仪是一种基于 XRF(X-ray Fluorescence)光谱分析技术的光谱分析仪器。

它能够对各种材料进行元素分析和化学成分分析,具有操作简单、携带方便、分析速度快等特点,被广泛应用于环境监测、水处理、工业和农业等领域。

二、便携式光谱仪的常见故障1.通讯线接触不良:可能导致新仪器电脑出现死机、程序错误、黑屏、分析软件的 start 状态不对等问题。

解决方法是将通讯线重新连接。

2.排气不畅:可能是光纤光谱仪排气管路堵塞、火花室下部的弯头内有异物、过滤器入口端有异物等原因引起的。

解决方法是清理异物,畅通排气管路。

3.电路板故障:可能导致便携式光谱仪无法开机或开机后不能正常工作。

解决方法是维修电路板或更换新电路板。

三、便携式光谱仪的维修处理方法1.对于通讯线接触不良的问题,只需将通讯线重新连接即可。

2.对于排气不畅的问题,需要清理排气管路中的异物,畅通排气管道。

3.对于电路板故障,可以将损坏的电路板送到专业的维修机构进行维修,或者更换新电路板。

四、结论便携式光谱仪在使用过程中可能会出现各种故障,但是只要我们掌握了相应的维修处理方法,就能够及时解决问题,保证仪器的正常运行。

目录(篇2)1.引言2.便携式光谱仪的概述3.便携式光谱仪的常见故障4.便携式光谱仪的维修处理方法5.结论正文(篇2)【引言】便携式光谱仪是一种广泛应用于各个领域的光谱分析仪器,例如环境监测、水处理、工业和农业等领域。

尽管便携式光谱仪具有快速、准确和便携的优点,但在使用过程中也可能出现一些常见的故障。

因此,了解便携式光谱仪的常见故障及其维修处理方法非常重要。

【便携式光谱仪的概述】便携式光谱仪是一种基于 XRF 光谱分析技术的光谱分析仪器。

当高能 X 射线与原子发生碰撞时,会驱逐一个内层电子从而出现一个空穴,使整个原子体系处于不稳定的状态。

光谱仪故障原因分析

光谱仪故障原因分析

光谱仪故障原因分析使用过OBLF的GS1000光谱仪的同志,能够分析一下以下故障吗?新设备很好,但使用两年后,正常激发的情况下,激发十点,总有2-3点不正常,什么原因造成的呢?强度低,数值偏差大,但激发点正常。

这种问题应该有几个方面导致,1、积分电容故障,主要检查一下基体强度是否有大幅降低,2、氩气质量,如果用普氩加净化机的话,千万不要大意,净化过的气并不能十分确信,3、气体流量波动,4、光纤加速老化,5、激发室清理不干净造成对壁放电,6、光电倍增管故障。

具体的判断应该在现场认真分析,不要看浓度,每次激发要看绝对强度,这样会判断的准确些。

不知有没有帮助,但愿能给您起点借鉴的作用看看在激发时氩气流量计是不是次次有流量,如不是次次有流量,检查供气电磁阀.我们用的ARL 3460也是这样的问题,连续激发10个点总有两三个不好;之前辅助电极的导线接头曾经有过松动,重新上紧后使用了有20天;另外,激发台的激发孔破了一个口,但估计不应该是漏气的原因,因为这个缺口已经存在一年了,以前没见有其他影响。

所有状态参数都很正常。

当发生偏离时是整体偏离,所有元素都增大或者减小,是不是光源的问题啊?重新做个标准化看看清理一下激发台,擦下透镜,确认一下氩气流量,再做下完全标准化看看。

.非常感谢你的指导.激发台清理了,透镜擦了,氩气流量只能看一下流量计,未见异常,但仍然出现此问题.应该从光路---电路-----气路----软件几方面叙述光路:光源(复合光的得来)----聚光----入射狭缝-----光栅分光---出射狭缝---PMT或CCD---积分---A/D--CPU---查曲线---直读百分含量。

光源不激发:激发但光强低:激发但不稳定;光路堵;狭缝偏;光电转换放大坏;.........电路:初级220V,保险---光源电路(强电)----测量电路(弱电)-----风扇电源----泵电源----电磁阀---接地保护-----开路.........气路:流量大小----纯度---压力大小----是否泄露........软件:.........。

IRIS 系列ICP 光谱仪常见故障的诊断与排除

IRIS 系列ICP 光谱仪常见故障的诊断与排除
1 控制与通讯问题 每种型号的仪器都有它自己的诊断程序,在诊断程序
的帮助下,我们会有很多检查手段,方便我们查找发现仪 器的故障,所以我们首先要确认仪器的控制系统是正常工 作的,即担任控制台的电脑已经与仪器建立了正常通讯并 能通过软件控制仪器。
同样的,我们把 IRIS 仪器的控制与通讯故障又分为 三类:即仪器不自检、软件不通讯和联锁功能不正常。 1.1 仪器不自检

其中一个或多个条件没有被满足。
达到 30 毫安,IP 为 0 只有三种可能,没有高压、无灯丝

我 们 先 来 了 解 一 下 IRIS 的 RF 系 统:IRIS 的 RF 系 电流和功率管故障。高压有无可以在仪器由侧窗口的 EP
Tips & Tools
统采用晶体谐振他激式振荡源、两级功率放大系统,双 档读到,同时要注意点火时高压启动的动作。检查确认灯
IP 到达漏电流水平时说明高压与灯丝都已经在工作,
单元(工作电压 +4000V)放大到 0-2000W,最后输出到 导致无功率输出的可能有两个:无功率输入和功率管无放
工作线圈,当然每一个环节的输入与输出的同时都需要进 大能力。RF Source 与 RF Driver 的故障都可能导致这样
行精确调制,确保 RF 系统正常工作。我们关心是否有适 的结果,由于是高频信号,需要专门的测量工具来检查,
套好的进样系统(炬管、中心管、雾室和雾化器)会对我
的光经过透镜后聚焦到
们寻找故障有极大帮助。
狭缝上(长波经过狭缝
等离子气(主要指 NEB)和 NOZZLE 气流量异常也
切换),再通过快门(测
会导致这样的问题,我们可以用流量计进行检查。
量时打开)到第一级聚焦镜,然后聚焦到棱镜、光栅,

直读光谱仪常见故障 光谱仪常见问题解决方法

直读光谱仪常见故障 光谱仪常见问题解决方法

直读光谱仪常见故障光谱仪常见问题解决方法故障一:新仪器电脑显现死机,程序错误、黑屏、分析软件的START状态不对有时变为黄色不动,有时虽然动但是变为红色。

处理方法:此为通讯线接触不良,重新故障一:新仪器电脑显现死机,程序错误、黑屏、分析软件的START状态不对有时变为黄色不动,有时虽然动但是变为红色。

处理方法:此为通讯线接触不良,重新连接即可。

故障二:排气不畅故障,氩气排气管路堵塞,火花室下部的弯头内有异物,氩气过滤器入口端有异物。

处理方法:更换排气管,要更换透亮的塑料管,并定期对排气管路进行吹扫。

故障三:温度偏高故障处理方法:检查仪器后盖风扇是否转动,转动是否快捷。

故障四:真空泵不自动启动故障,处理方法:先看泵油温度是否较低,重新断电后,手动启动真空泵,有时需停顿一下,再试。

故障五:P、S稳定性不好,检查真空泵是否被误关掉,真空光路镜片是否需要清洗,一个维护不好的光路会导致错误的重现性和分析结果。

处理方法:检查真空泵及清洗镜片故障六:真空值下降快故障处理方法:看真空值曲线是否平缓,否则,有漏气的地方,检查真空室真空盖密封性,更换密封圈或对角紧固螺丝,故障七:光强值下降原因分析:1、透镜脏2、入射狭缝污染3、光纤老化处理方法:擦拭透镜,清理狭缝,更换光纤。

阅历总结:光谱仪用久了,激发台会因点打的太多了,显现放电漏气现象,导致光强上不去,需要常常清理激发台板及火花室。

故障八:数据不稳定处理方法:清洗镜片后重新做标准化,仪器镜片的污染会导致数据测试的结果不稳定,长时间没有做仪器的曲线校准也会导致数据测试稳定性不好。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

光谱设备故障排除方案

光谱设备故障排除方案
序号 NO.
1
2
3 4
光谱常见故障及排除方案
故障表现
故障原因排除
排除方案
关键点
负责人
光谱仪指示灯不亮 击发白点
不能击发 系数出现问题
1.检查控制电源是否打开
2.检查控制柜与电脑和光谱仪是否联

3.检查光谱仪上的
急停开关是否打开
1.将控制电源打开 2.检查电脑和光谱仪接头联接 3.打开急停开关
1.清理仪器后开启电源开关 2.经常检查各接口处线路保持插紧状态
0.3Mpa)
5.激发时流量表在8L/min-10L/min
1.每次更换氩气时将开关打开 2.经常检查电脑和光谱机的联接 3.每次开机时开启光源电源板开关 4.急停开关处于关闭状态 (灯灭)
1.检查真空泵是否打开 2.检查仪器后机的按钮是否打开 3.仪器显示窗是否是选择的界面
1.将真空泵扳手打开
1.开机时将真空泵扳手打开(垂直180
透镜2-3分钟,然后用透镜纸擦拭,透镜上
不能有纸毛
3.描迹完毕后要将描迹轮锁死
备注
1.雷雨天气时,如雷电特别频繁、剧烈应请示领导后决定是否关机; 2、如果停电必须把光谱机开关关掉,如不关掉会影响真空泵正常运行,来电以后开机必须稳定1-2小时(视停电时间长短而定)
1.将氩气瓶开关打开
2.确定电脑和光谱机联接
3.开启光源电源板开关
4.确保急停开关处于释放状态 (灯
亮)
5.将控制电源打开
6.用极距规调节极距,更换电极
1.每次更换氩气时将开关打开
2.新送来氩气必需逐瓶检查氩气的纯度
(或已用到瓶内的残气时要及时更换新
气)
3.不定时检查
氩气管气路

频谱仪的工作原理及常见故障的检修

频谱仪的工作原理及常见故障的检修

微波频谱仪的工作原理及常见故障的检修频谱分析仪是微波测量中必不可少的测量仪器之一,它能对信号的谐波分量、寄生、交调、噪声边带等进行很直观的测量和分析,因此,广泛应用于微波通信网络、雷达、电子对抗、空间技术、卫星地面站、EMC测试等领域。

2 微波频谱仪的基本工作原理和各主要组件的功能2.1 微波频谱仪的基本工作原理为了能动态地观察被测信号的频谱,现代频谱仪大多采用扫频超外差式接收方案,利用扫频第一本振的方法,被测信号经混频后得到固定的中频信号,经不同带宽滤波器后,就能观察到频差较小的两个信号。

在宽带外差式频谱仪设计中,为消除镜像和多重响应等干扰,常采用两种方案:第一种是采用预选器;第二种是采用上变频。

由于预选器频率受下限限制,宽带频谱仪总是被划分成高、低两个波段。

低波段采用高中频的方案,它只要一个固定的低通滤波器而不是可调的低通或带通就可以对镜像进行抑制。

高波段采用预选器对输入信号进行预选,有效地抑制镜像。

图1是HP859X系列频谱仪的简化原理框图。

微波信号经输入衰减器后被分成两路,分别输入到高、低两个波段。

在低波段,频率为9kHz~2.95GHz的信号被切换到第一变频器中的基波混频器部分(MXR1),得到第一中频F1IF(3.9214MHz),F1IF经过第二变频器得到第二中频F2IF(321.4MHz)。

高波段,频率为2.75GHz~22GHz的信号被切换到预选器(YTF),预选后的信号输入到第一变频器中的谐波混频器部分(MXR2),得到第二中频F2IF。

F2IF经第三变频器变换得到第三中频F3IF(21.4MHz)。

在该中频上,对信号进行处理,使信号经不同带宽滤波器的选择,再经过线性及对数放大、检波、数字量化和显示。

调谐方程如下:式中:N为谐波混频次数,F1LO为第一本振频率,F2LO为第二本振频率,FRF为输入信号频率。
