相电能表及互感器安装施工方案

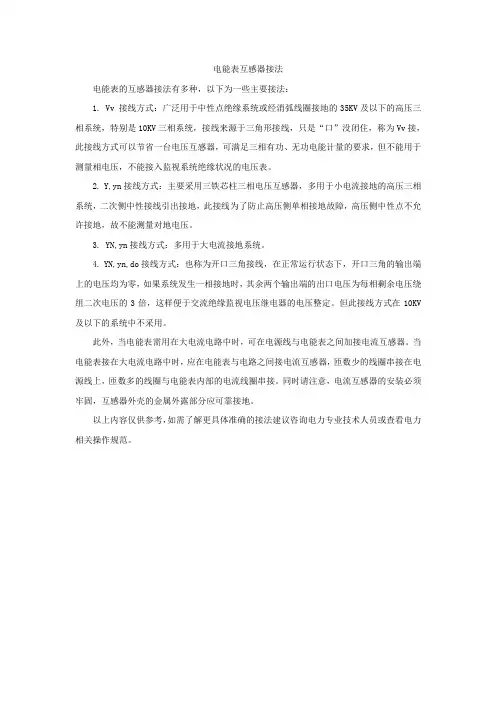

电能表互感器接法
电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
3. YN,yn接线方式：多用于大电流接地系统。
4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。
但此接线方式在10KV 及以下的系统中不采用。
此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。
当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。
同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。
以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。
浅析智能电能表、电流互感器的安装及调试
浅析智能电能表、电流互感器的安装及调试摘要：智能电流表的安装有很多好处，但是在安装智能电能表和电流互感器的时候应该注意哪些问题呢？本文对此进行了探讨，并且电能表和电流互感器在接线的时候应该注意的问题。
关键词：智能电能表；安装；电流互感器；调试一、智能电能表的安装智能电能表的安装过程非常简单，打开盒盖之后，按照一定的接线图将各端的按钮连接起来，接通电源就可以使用电能表了。
当用户按照卡上箭头的方向将之前买的电量IC卡插入电表中，显示器上出现F1后接着出现本次购买的用电量，即可以使用电量的总额；当显示F2后紧接着显示的就是当前的剩余电量，这是原剩余电量加上新购电量的总和。
这时候可以将IC卡取出来了，显示也会消失。
每张IC卡只对应一个电能表，所以用户在购买新电量的时候，只能插入自己的电表并且输入可以使用的电量。
用户如果想查询自己所用电量的情况，只需要按电表上的查询按钮，就可以知道当前的用电总量、剩余金额等一些用电信息。
当然，用户也可以从供电营业厅和网上营业厅等途径来了解自己的电量与电费情况等。
这极大地方便了用户及时的查询自己的用电情况。
智能电能表的工作原理主要就是信息的交换传递。
测交流电压和电流对其进行采样后，专用电能计量芯片能够接收到信息，然后将这些信息转换成脉冲频率信号，微处理器在收到这些信号后，依据时段费率进行分时累加，从而得到了总电量。
二、智能电能表的校验技术普通的电表都会设置内部运行状况的自动检测的程序，这种检测程序能够把电表内部存在的问题进行及时反映，形成显示代码，但由于生产电能表的厂家较多，并且缺少相关的规定，使得电能表无法得到统一规格的处理，使得电能表的报警代码设定不相同。
在智能电能表中，对于报警代码有着严格的规定，当进行内部检测时，一旦发现存在的问题，智能电能表就会显示异常的代码，这种代码在校验过程中具有非常重要的作用。
在正常情况下，工作人员在代码检查过程中，发现报警代码，就可以根据其代码上的指示信息找到存在的问题，从而找出相应的解决措施，这样不但能够提高工作人员的工作效率，还能确保工作人员的工作质量。
电能表装接工作业指导
(4)所配电能表和互感器是否和规定的计量装置接线图要求相符
(5)检查所领电能表、互感器等是否完好，联合接线盒螺丝、连片是否齐全等
(6)检查电能表检定标记和检定证书，校准证书是否有效，封铅和防止非授权人员改变结线，输入数据或操作的措施是否受到破坏
2
检定项目和程序
(6)贸易结算用高压电能计量装置应装设电压失压计时仪。末配置计量柜(箱)的，其互感器二次回路的所有接线端子、试验端子应能实施铅封；
(7)互感器二次回路的连接导线应采用铜质单芯绝缘线。对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2·5mm2；
(2)核对互感器的极性与相位
(3)核算电流、电压二次回路的总负荷不应超过额定值，二次负荷电流在导线上产生的压降应符合有关规程规定；
接线的要求:
(1)电能计量装置的电流互感器宜采用分相接法。即对三相三线有功电能表，电流互感器二次绕组与电能表之间采用四线连接1对三相四线有功电能表，电流互感器二次绕组与电能表定间采用六线连接
装表接电作业指导书
基本条件
工作任务
工作条件
(1)环境温度:符合电能表的运行条件，相对湿度:不大于80%。
(2)安装的地点应清洁，空气中不含腐蚀性气体和霉菌
工作组成员及分工
（1）、作业人员不少于二人，工作负责人(监护人)一人，工作班成员一人及以上；
（2）、工作人员必须经电能表专业培训合格，持证上岗。
作业人员职责
(2)对被安装或拆换电能计量装置，应做到轻拿、轻放，防止撞击、损坏电能表和互感器；
(3)互感器二次侧应有可靠接地；
电能表计安装
25
7、几种典型的低压断路器
RDSW6系列智能型万能式断路器： 适用于交流50/60HZ，额定工作电压400V、 690V，额定工作电流为200A至6300A配电网 络中，主要用来分配电能和保护线路及电 源设备免受过载、欠电压、短路、单相接 地等故障的危害；断路器具有多种智能化 保护功能，选择性保护精确，能提高供电 可靠性，避免不必要停电。同时带有开放 式通讯接口，带有四遥功能，以满足控制 中心和自动化系统的要求。
U VW 、U I
U WU 、V I
U UV 、W I
第二元件接入
第三元件接入
中性点有效接地系统——跨相90° 型无功电能表
三个元件反映的功率分别为：
Q1 UVW IU cos(900 U ) UVW IU sin U
Q2 UWU IV cos(900 V ) UWU IV sin V
30
6、熔断器的选择pdf
⑴类型的选择：根据线路要求、使用场合、安装条件选择； ⑵ 熔断器额定电压的选择：应大于或等于熔断器工作点的额定电压； ⑶ 熔体额定电流的选择： 照明负载：IFU≥I 电动机类负载： IFU ≥（1.5~2.5）IN 多台电动机由一个熔断器保护时： IFU≥（1.5~2.5）INMAX﹢∑IN
三组功率元件的电压线圈接入电路的线电压
kwh
适用场合：计量三相对称平衡负荷： 广泛运用在10kV、35kV 配网 局限： 此类表型V相没有功率元件， 当在V相接入单相负荷，会漏 记电量，故运用在低压400V 配网中的三相二元件电能表 TA 基本被三相四线三元件有功 电能表替代。 当三相系统完全对 称时，功率表达式：
* *
负载
乡镇供电所停电更换低压三相电能表电流互感器作业标准
阶段
内容
标准
准备阶段
1.接受工作任务
根据实际工作需要，明确工作任务，进行作业前准备。
2.现场勘查.制定施工方案
进行现场勘查，制定出具体的施工方案，办理必要的手续。
3.停电计划及申请办理
按照规定办理需停电设备的停电手续。
4.准备工器具、材料
工具：个人工具、安全遮栏、梯子、万用表、相序表、电钻、绝缘拉杆、标示牌、接地线、放电棒、铅封钳、验电器等；
《电能计量装置技术管理规程》DL/T448-2000
《电能计量装置安装接线规则》DL/T825-2002
2.1检查低压计量箱是否符合相关规定，电能表型号、电流互感器规格是否与装表工作凭证相符；
2.2断开客户负荷，先断开空气开关，后拉开刀闸，拆除铅封，打开低压计量箱；
2.3断开进线三相电源，用低压验电笔、检查是否带电，确认无电；
2.4打开电能表接线盒盖后，拆除电能表进出线，并作好标识；
2.5拆除电流互感器接线，并作好标识；
作业阶段
1.作业前准备
1.1到达工作现场后由工作负责人向工作班人员宣读工作票，交代安全措施及注意事项，核实杆号、户名及安装地址无误；
1.2明确专责监护人员、更换表人员、辅助工作人员；
1.3检查工器具、材料，确保符合要求。
1.4停电、验电，挂好接地线，悬挂标示牌，做好安全措施；
2.停电更换三相电能表、电流互感器
作业结束阶段
召开班后会
工作负责人组织作业人员召开班后会，总结工作中存在的问题及经验；根据要求做好装表记录。
参照标准
《电力供应与使用条例》
《供用电营业规则》
《电业安全工作规程》（发电厂和变电所电气部分）DL 408-91

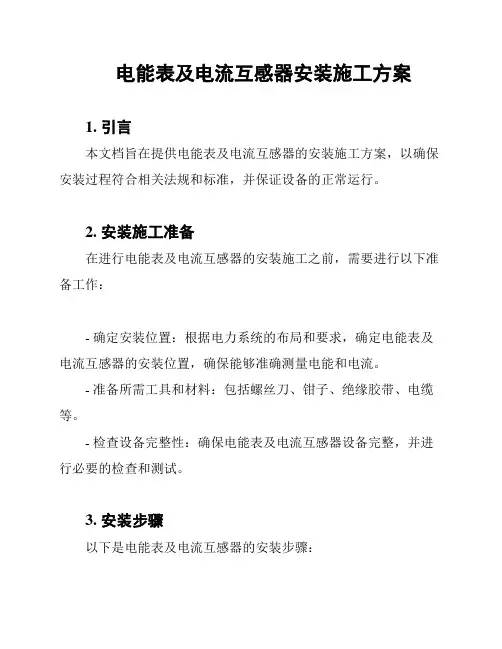

电能表及电流互感器安装施工方案
电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。
2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。
- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。
- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。
3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。
2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。
确保互感器与电缆的连接牢固可靠。
3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。
确保连接无误并固定牢固。
4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。
3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。
2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。
3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。
根据电能表的接线要求，进行电缆的连接。
4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。
4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。
验收过程包括：- 仔细检查设备的连接和固定情况。
- 进行必要的电气测试和校准，确保测量结果准确可靠。
- 确认设备与电力系统的连接正确无误。
- 检查设备的显示和指示功能是否正常。
5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。
国家电网公司计量现场施工质量工艺规范
国家电网公司计量现场施工质量工艺规范1 总则为确保电能计量、用电信息采集的准确性和可靠性，落实电能计量装置、采集系统建设质量管理要求，提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平，特制定本规范。
本规范规定了计量箱（柜）、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求。
本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。
2 计量现场施工一般要求计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》。
计量现场应按照计量箱（柜）安装(检查）、箱（柜）内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。
（1）计量箱（柜）安装(检查）：高压计量柜（高供高计），低压计量柜（高供低计），直接接入式三相动力表箱，经互感器接入式表箱，配变出口表箱，单相表箱。
（2）箱（柜）内设备安装：电压互感器，电流互感器,刀闸开关，试验接线盒，电能表，采集终端，采集器，集中器，断路器，接线端子等。
（3）导线敷设：互感器至试验接线盒，试验接线盒至电能表，电能表至采集终端。
先强电，后弱电安装，先安装采集器、集中器电源线，安装采集终端、采集器至电能表的通信线，安装采集终端天线。
（4）设备连接：v1.0 可编辑可修改（5）检查：核对计量倍率，接线是否正确，是否专用计量绕组，导线连接是否可靠，电能表是否清零，标识和档案资料是否齐全等。
（6）封印：互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。
计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。
2.4 施工前应对设备外观进行检查。
设备外观应满足以下要求:2.4.1 设备外观完整、无破损、变形现象；2.4.2 计量箱（柜）应有永固铭牌、有电气原理接线图、条码等必要信息；各类信息正确、字迹清晰，无缺失或脱落可能，如图1、图2所示；2.4.3设备资产号、型号、规格应与SG186系统的任务单、图纸一致；强制检定的计量器具封印应齐全、合格证应在有效期内、计量准确度等级应符合DL/T 448规定的要求。
电流互感器跟电能表接线方法
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
:
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
【
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
单相电表安装施工方案
单相电表安装施工方案
在进行单相电表的安装施工时，需要按照以下步骤进行操作，以确保安全、稳定地完成电表的安装工作。
施工前准备
在进行施工前，首先需要准备好必要的工具和材料，包括但不限于：•单相电表
•电表箱
•电线
•电线夹具
•施工工具（如螺丝刀、扳手等）
施工步骤
1.确定安装位置首先需要确定电表的安装位置，一般应选择在离用电
用户较近的地方，方便用户查看电表读数。
2.安装电表箱将电表箱固定在墙面或支架上，确保电表箱安装牢固。
3.连接电线将电线根据布线要求连接到电表的相应位置，确保接线牢
固、接触良好。
4.接通电源在确认电线连接正确无误后，接通电源，检查电表显示是
否正常。
5.检查进行必要的检查工作，确保电表安装无误，电流电压正常。
6.封闭电表箱将电表箱密封，以防止外界环境对电表的影响。
施工注意事项
•在进行操作时，务必断开电源，避免发生触电事故。
•严格按照电路原理进行连接，避免出现短路或其他故障。
•施工完成后，应妥善保管好施工工具和材料，确保安全。
•如有任何问题出现，应及时联系专业电工进行处理。
通过以上步骤和注意事项，可以安全、稳定地完成单相电表的安装施工工作。
希望以上内容对您有所帮助。
电表施工方案
电表施工方案引言电表施工方案是指在供电系统中，为用户安装电能表的具体步骤和要求。
合理的电表施工方案能够确保电表的安全、稳定和准确工作，同时减少电能损失，提高供电质量。
本文将介绍电表施工的流程、设备要求和安全注意事项。
施工流程电表施工的主要流程如下：1.施工准备：包括收集必要的资料和文件、调查现场环境、准备必要的工具和材料。
2.确定安装位置：根据设计要求和用户需求，在供电系统中确定电表的安装位置。
3.安装电表支架：根据电表安装位置，安装电表支架，确保支架稳固可靠。
4.安装电表：将准备好的电表安装在支架上，连接电表与电源线路，确保接线正确且牢固。
5.验证电表：通电后，验证电表的正常运行和准确度，确保电表无误。
6.完善施工记录：将施工过程中的相关数据和信息整理记录，包括电表的型号、编号、安装位置等。
设备要求电表施工所需的设备和材料主要包括：1.电表支架：用于安装电表的支撑框架，应具备稳固可靠的特性。
2.电源线路：将供电系统与电表连接的电线，应选用符合国家标准的电线。
3.电力工具：如电钳、电动螺丝刀等，用于安装电表支架和接线。
4.测试仪器：如电流表、电压表等，用于验证电表的运行和准确度。
安全注意事项在进行电表施工时，需要注意以下安全事项：1.施工人员应具备相关的电力安全知识和操作技巧，遵循施工规范和操作规程。
2.在进行接线时，应先切断供电系统的电源，确保操作安全。
3.施工现场应清洁整齐，杂物应及时清除，以防引发事故。
4.施工人员应佩戴绝缘手套和注意接地安全，防止触电事故的发生。
5.在进行电表验证时，应按照标准操作，避免短路和触电风险。
总结电表施工方案是确保电表安全、稳定和准确工作的关键。
准确的施工流程、合适的设备要求和严格的安全注意事项，能够有效提高施工质量和供电可靠性。
施工方案的制定应考虑实际情况和用户需求，同时遵循相关法规和标准。
只有科学合理的电表施工方案，才能为用户提供满意的电力服务。
电能表怎么配互感器
高压用电则还应选用电压互感器。
应根据计算负荷选配互感器，比如100千瓦，计算电流为100/0.38/1.732=152A，则可选择200/5的电流互感器，计算电流应在选用的额定电流的三分之二左右较好。
低压电流互感器的变比一般有：20、30、40、50、75、100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的，具体情况具体分析。
根据你当前回路的电流选互感器，电度表接互感器，1.计算回路的额定电流2.额定电流乘4/3，得互感器一次电流的最小值。
3.按产品目录，选取比步骤2略大的一次电流值的互感器即可计量用互感器最好将满量程测量在三分之二处即可１.电流互感器（TA）的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。
１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。
通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。
１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ•Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
１．４ＴＡ变比选大，在实际工作中常发生。
当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。
带电流互感器的三相四线有功电能表的接线
互感器的 作用
隔离高电压、大电 流，保证了人员和 仪表的安全。正常 情况下，二次侧的 电压、电流都很小， 并且二次侧有一端 保护接地。
减少了仪表的制造规格。 经电流互感器、电压互 感器接入式电能表，电 流二次回路均以5A为主， 电压二次回路均以 100V为主。
电能计量装置各部分的作用
电压二次回路是指电压互感 器的二次线圈、电能表的电压线 圈以及连接二者的导线所构成的 回路。由于连接导线阻抗等因素 的影响，电能表电压线圈上实际 获得的电压值往往都小于额定值， 电能表因欠压会转慢，即二次回 路电压降的大小直接影响电能计 量的准确度。
IA U A ；IB U B ；IC U C
三相四线有功电能表反应的功率为三相负载 消耗的有功功率： P P1 P2 P3
U AI A cosA U B I B cosB UC IC cosC
电能表的读数为负载消耗的总有功电能。
带电流互感器的三相四线有功电能表的正确接线
高压供电（一般10KV及以上），低压侧计量。 即在变压器出线处计量。
低压供电（一般220/380v），低压侧计量。 即低压居民用户。
电能计量方式
电能计量方式
带电流互感器的三相四线 有功电能表的正确接线
带电流互感器的三相四线有功电能表的正确接线
低压供电方式为三相者，应安装三相四线有功电能表，有考核功率 因数要求者，应加装三相无功电能表。高压计量，中性点有效接地系统 应采用三相四线有功、无功电能表。
九、电能表应牢固地安装在 电能计量柜或计量箱体内。
电能表的安装
电能表的安装
周围环境应干净明亮， 不易受损、受震，无磁 场及烟灰影响。
装表点的气温应不超过电能表 标准规定的工作温度范围。
户表更换、新装
施工方案1作业准备（1）开工前准备开工前应做好现场勘察、填写工作票（含事故应急抢修单、低压工作任务单等）、确定停电时间、施工材料领用、开具装表派工单及领表、现场粘贴换表告知书、进行换表前底度拍照、表后线核对、做好停电及安全措施布置。
（2）主要工器具及仪器带电绝缘工具、安全带、接地线、警示牌、梯子、万用表、护目镜、纱手套、电能表现场校验仪、验电笔、电钻、常用工器具等。
2电表装拆（1）电表装拆作业流程（流程图见图1～图8）高压用户三相电能表新装1）按照安全规定要求做好安全措施。
2）检查计量装置密封性等是否符合有关规范要求。
3）检查待装电能表各参数是否与工作单及现场情况是否相符，有无报警信息等。
4）断开试验接线盒电压回路、短接试验接线盒电流回路。
5）检查CT、PT配置情况与极性；检查二次接线。
6）安装固定新电能表。
7）连接电能表至试验接线盒之间电压、电流线。
8）接电能表RS485通信线、脉冲线至信号端子排。
9）恢复试验接线盒电流回路、电压回路。
10）若现场投运送电且负荷满足现场检验要求时，应对新安装电能表进行现场校验。
11）在电能表接线端子盒、试验接线盒、柜（屏）箱门等部位施加铅封。
12）记录新电能表底度和施封情况，并由用户和相关人员签字确认。
13）清理现场后工作人员撤离工作现场，工作负责人办理工作终结手续。
高压用户三相电能表更换1）按照安全规定做好安全措施。
2）检查电能计量装置（包括计量柜箱、电能表、试验接线盒及二次回路等）等的铅封情况，确认完好无损并做好记录后拆封。
3）检查待拆电能表等设备是否完好。
检查待拆、装电能表各参数是否与工作单及现场情况是否相符，有无报警信息等。
4）Ⅲ类及以上电能计量装置，若负荷满足现场检验要求时，应对待拆电能表进行现场校验。
若不合格应转电能计量故障处理流程。
5）对待拆电能表资产编号、底度进行拍照或客户签字确认。
记录待拆表底度。
6）短接试验接线盒电流回路、断开试验接线盒电压回路。
三相电子式预付费电能表使用说明书及外置互感器接线图
DDSY1270系列三相电子式预付费电能表三相电表：DDSY1270型3x10(40)A 3x15(60)A 3x20(80)A 3x1.5(6)A执行标准：GB/T17215.321-2008GB/T18460.3-2001产品简介DDSY1270型三相电子式预付费电能表是我公司研制的新型预付费电能表。
本表数据传输介采用射频卡技术，具有防潮、防尘、无莫损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
具有预付费及多项智能化管理功能。
主要参数1、准确度等级：有功1.0级2、参比电压：3x220V/380V3、规格: 10(40)A 15(60)A 20(80)A 1.5(6)A4、额定频率：50Hz5、功耗：≤2W,6V A6、工作温度：-25℃～+60℃7、工作湿度：≤85%8、储存和运输温度：-25℃～+70℃9、储存和运输温度：≤85%主要功能1、精确计量有功电能、反向电能正向计量。
2、电表计量线性好、动态工作范围宽。
3、预付费功能：采用射频卡实现预付费，具备极高的安全性。
图片：DTSY1270三相四线预付费电能表使用说明书DTSY1270型三相四线预付费电能表是我公司研制的新型智能化电能表，各项技术指标符合GB/T17215-2008《1级和2级静止式交流有功电度表》和GB/T18460-2001《预付费电度表》的技术要求。
本表数据传输媒介采用非接触式IC卡技术，具有防水、防潮、防尘、无磨损、抗腐蚀、抗磁电攻击等特点。
数据显示部分采用符合国家标准的6位数码管显示。
数据状态分别用3个LED指示，方便用户理解。
一、产品特点（1）数码管六位显示，用户辨认方便。
（2）采用射频卡技术避免了接触式IC卡的不安全因素。
（3）外观设计简单、新颖，大方二、主要技术指标（1）准确度等级：1.0级，基本误差、启动潜动符合国标要求。
（2）脉冲常数：1600imp/kWh（3）电压量程：3X220/380 V（4）电流量程：3X1.5（6）A（5）功耗：小于2W（6）工作环境：-25℃～55℃（7）预付费功能：预收电费，剩余电量为零时自动拉闸断电。
三相有功电能表与电流互感器配合使用
三相有功电能表测量的负载电流较大时，除可以使用额定电流较大的三相有功电能表外，还可以将三相有功电能表与电流互感器配合使用。
配用电流互感器时，由于电流互感器的二次电流都是5A，因此电能表的额定电流也应选用5A的，这种配合关系称为电能表与电流互感器的匹配。
（1）三相三线有功电能表配电流互感器的接线
①DS型三相三线有功电能表配电流互感器的接线。
DS型三相三线有功电能表配电流互感器的接线原理如图1所示。
图1 DS型三相三线有功电能表配电流互感器的接线原理图
②DS型三相三线有功电能表配电压互感器、电流互感器的接线。
DS型三相三线有功电能表配电压互感器、电流互感器接线原理如图2所示。
图2 DS型三相三线有功电能表配电压互感器、电流互感器接线原理图
（2）DT型三相四线有功电能表配电流互感器的接线DT型三相四线有功电能表配电流互感器的接线原理如图3所示。
%
图3 DT型三相四线有功电能表配电流互感器的接线原理图。
三相电表原理及安装方式 民熔
导读：三相电度表的原理，三相有功电能表用来测量三相交流电路中电源输出（或负载消耗）的电能，三相电能表的直接接入式安装，三相四线式(三相三元件)电度表经电流互感器接线原理图等。
三相电度表的原理与安装方式
三相有功电能表用来测量三相交流电路中电源输出（或负载消耗）的电能。
由于测量电路接线方式不同，三相有功电能表又分三相三线制和三相四线制两种。
三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。
三相三线有功电能表的工作原理与单相有功电能表的工作原理基本上相同，三相有功电能表由电流、电压元件产生一移进磁场，同时与制动力矩相互作用，使铝盘在磁场中获得的转速正比于负载的有功功率，从而达到计量电能的目的。
三相四线有功电能表工作时，由三组电流、电压元件产生一移动磁场，作用在铝盘上的总转矩为三组元件产生的转矩之和，使铝盘在磁场中获得的转速正比于负载的有功功率，从而达到计量电能的目的。
1、三相电能表的直接接入式安装
电能表的①、④、⑦接线端分别接电源火线A、B、C，接线端⑩的左边接电源零线。
电能表接线端③、⑥、⑨的出线分别是负载的A、B、C火线，接线端⑩的右边是负载的零线。
接线端①和接线端②、接线端④和接线端⑤、接线端⑦和接线端⑧应可靠连接。
2、三相电能表的直接接入式安装
3、三相四线式(三相三元件)电度表经电流互感器接线原理图
电流互感器要LQG型的，精度应不低于0.5级。
电流互感器的极性要用对。
4、三相三线式(三相两元件)电度表经电流互感器接线原理图
5、电度表经电流互感器与有、无功电表的接线原理图。
现场施工方案
工程安装实施1.安全准备由于电气计量装置的安装与一次设备和回路有关，因此，在作业前做好安全措施，确认安全措施完善无误后，方可进行工作。
并应注意以下事项：1．严格执行《电业安全工作规程》，工作班成员与工作负责人应职责分明，工作负责人应听从监护人的工作命令。
2．特殊工种人员必须持操作证、上岗证上岗。
所有入场人员必须进行“三级”安全教育，且考核通过后才能入场施工。
3．配置相应安全工具，包括安全帽、安全带、绝缘鞋、绝缘手套、登高工具、接地线、警示标识等，所有安全工具应经过定期安全试验合格，且在有效期限内。
4．直观检查经过运输到工地的电能表、互感器是否完好无损，表内有无异常响动，表面玻璃是否密封牢固，各接地线螺丝是否齐全及无锈蚀现象，对被安装电能计量装置，做到轻拿轻放，防止撞击、损坏电能表和互感器。
5．互感器二次侧应有可靠接地，安装中严禁电流互感器二次侧开路，电压互感器二次短路。
6．现场不符合安装条件时，终止工作。
施工前。
一定要与企业方充分协调，确保施工正常实施。
并应重点注意以下事项：1、必须由企业总协调人同意后，施工人员才能进场施工，不得擅自进入现场施工。
2、施工前一天必须与企业协调、确定施工区域，得到该区域各科室的配合。
并做好必须的应急预案和应急准备。
3、电气施工必须由企业指定的专业电工带领施工，并由企业专业电工进行拉闸断电、恢复上电等操作。
4、实施断水、断电施工时，必须充分考虑断水断电后对企业的影响，明确每一个回路影响的区域，避免错误的影响其他区域。
给企业造成损失。
2.安装准备（一）安装资料的准备1．接收安装任务单，确定计量装置项目及工作内容，分配工作任务。
安装任务单来源有新装、增容及变更的设备安装任务。
2．工作人员根据安装任务单到库房中领取相应的安装设备和材料，并进行核对，核对内容包括以下：（1）核对所领水表、能量表、电能表和互感器的型号、规格、准确度等级；（2）检查所领水表、能量表、电能表、互感器外观是否完好，状态是否正确，标志是否完整；（3）检查水表、能量表、电能表、互感器有无检定合格标记，是否在有效期内，铅封是否完好，有无缺失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电能表及互感器安装施工方案
目录
一、安装前准备 (3)
1、准备工作安排 (3)
2、人员要求 (3)
3、主要仪器仪表和工具 (3)
二、现场作业注意事项 (4)
1、危险点分析 (4)
2、安全措施 (4)
3、事故预想及异常情况处理 (5)
4、文明施工细则 (5)
三、现场安装工序及时间预算 (6)
1、直接接入式低压三相电能表安装 (6)
2、低压带电流互感器三相电能表安装 (6)
3、现场带电装（换）直接接入式三相电能表 (7)
4、现场带电装（换）低压带电流互感器的三相电能表 (7)
5、电表安装竣工检查 (8)
6、三相表安装时间预算 (9)
一、安装前准备
1、准备工作安排
根据工程量清单，确定工作内容。
使全体施工人员熟悉工作内容、进度要求、作业标准、安全注意事项。
由工作负责人监督检查。
了解现场作业环境条件，分析可能遇到的问题，提出有效的预防措施。
携带的工具和材料能够满足安装作业的需求。
2、人员要求
现场作业人员应身体健康、精神状态良好
现场工作负责人必须具备相关工作经验，且熟悉电气设备安全知识。
工作班成员不得少于 2 人。
工作人员必须具备必要的电气专业（或电工基础）知识，掌握本专业作业技能，必须持有电工证等证件。
工作班人员必须熟悉熟悉现场安全作业要求，并经安规考试合格。
3、主要仪器仪表和工具
二、现场作业注意事项
1、危险点分析
2、安全措施
进入工作现场，工作人员必须戴安全帽，穿工作服，正确使用劳动保护用品。
现场作业必须执行派工单制度，工作监护制度、工作间断、转移和终结制度开工前，工作负责人应对工作人员详细交代在工作区内的安全注意事项，进行危险点分析。
工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必须有专人监护。
检查实际接线与现场、要求是否一致，实际安装位是否与派工内容一致，如
发现不一致，应及时进行报告、更正，确认无误后方可进行安装作业。
在进行停电安装作业前，必须用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或者是否有明显的断开点，在确认无电、无误情况下方可进行安装工作。
使用绝缘工具，做好安全防范措施。
为防止震动引起保护误动，客户变电站作业，要采取与信号、控制、保护回路有效的隔离措施，防止误碰、误动。
必要时可以暂停保护压板。
严禁火线(电压)短接、接地，严禁二次电流回路开路。
使用梯子或登杆作业时，应采取可靠防滑措施，并注意保持与带电设备的安全距离。
安装作业结束后，工作人员应对安装设备及电压、电流回路连接情况进行检查，并清理现场。
3、事故预想及异常情况处理
工作过程中，如遇设备跳闸或其它异常情况时，无论与本工作是否有关，必须立即暂停工作，待检查与本工作无关，得到运行人员同意方可恢复工作。
4、文明施工细则
文明施工是指保持施工现场良好的作业环境、卫生环境和工作秩序。
文明施工主要包括：规范施工现场的场容，保持作业环境的整洁卫生，科学组织施工；使生产有序进行；减少对施工场地周围居民和环境的影响。
施工现场应设专用废料、废弃物回收桶或垃圾袋。
施工中产生的废料、废弃物及时放入回收桶或垃圾袋。
工作完毕后，工作班应清扫、整理现场。
遵守施工现场文明施工的规定要求，保证维护施工的人生安全。
三、现场安装工序及时间预算
1、直接接入式低压三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，固定良好，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
从电能表端纽盒（火门）施放相线至表后空开上端（空开处于分位），零线接入电能表（计量）箱内零线母排或直接与负荷侧零线接通。
按照先零线后相线的顺序穿（槽板）管施放入计量箱，并依次接入电能表端纽盒（火门）内，拧紧固定。
检查电能表接线正确无误后，按照先零线、后相线的顺序依次搭接。
2、低压带电流互感器三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，良好固定，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
安装低压带电流互感器的计量装置，必须在互感器前端有明显的断开点（刀闸或保险），要求所有互感器安装排列极性方向一致，且便于维护，螺栓连接齐全紧固。
施工前，必须对安装互感器的前、后端进行停电、验电，做好安全防范措施。
将进相线接入低压电流互感器一次侧，电流进出方向应与电流互感器极性方向一致；如低压电流互感器为穿心式，则一次侧绕越匝数应一致，极性方向一致。
从电流互感器施放二次导线至计量箱（或计量屏）内的二次接线端子盒，要求接线正确。
从二次接线端子盒施放二次导线至电能表端纽盒（火门），要求接
线正确。
严禁电压回路短路、接地，电流二次回路开路；相色标志正确、连接可靠，接触良好，配线整齐美观，导线无损伤绝缘良好。
检查电能表接线正确无误后，进行通电测量电压及相序，观察电表运转是否正常。
安装接电正常，抄录电能表相关参数，确认无误后，对电能表、互感器二次端子盖确认是否安装完好。
3、现场带电装（换）直接接入式三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
监护人到位，工作人员查找并核对应装（换）电能表的位置及所对应的表前、表后线（下户线、进户线）。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
按照做好的标记，按先接电能表出线，后接进线的顺序分相依次接入电能表的接线端纽盒（火门），连接应牢固、可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
确认完成，清理现场。
4、现场带电装（换）低压带电流互感器的三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
在监护人的监护下，工作人员查找并核对应装（换）电能表的位置及所对应的电流电压端子盒。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
在仪表监视下，将电能表的电流回路在端子盒处用短路片（线）短接好，要牢固可靠，防止电流回路开路。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
将电能表的电压回路在接线端子盒处断开，要有明显的断开点，防止电压短路或接地。
将电能表固定在装（换）表位置。
使用电钻时，要防止碰及带电体。
按照做好的标记，先电流后电压的顺序依次接入电能表的端纽盒（火门），连接应牢固、可靠。
在监护人的监护下，恢复电压回路的连接，拆除电流回路的短路片（专用短接线），且均应牢固可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
完善施工，清理现场。
5、电表安装竣工检查
检查设备上无遗留工器具和导线、螺钉材料。
清点工具，清理工作现场。
检查工作单上记录，严防遗漏项目。
工作负责人在工作记录上详细记录本次工作内容、工作结果和存在的问题等。
工作完成手续。
6、三相表换表时间预算。
