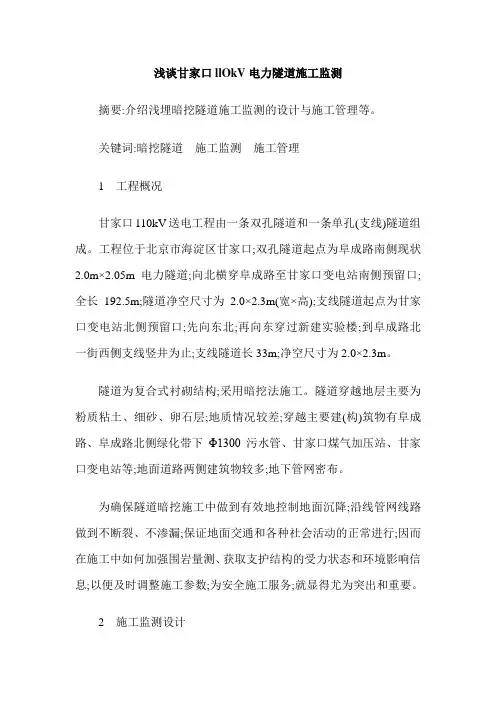

浅谈甘家口llOkV电力隧道施工监测
浅谈甘家口llOkV电力隧道施工监测摘要:介绍浅埋暗挖隧道施工监测的设计与施工管理等。
关键词:暗挖隧道施工监测施工管理1 工程概况甘家口110kV送电工程由一条双孔隧道和一条单孔(支线)隧道组成。
工程位于北京市海淀区甘家口;双孔隧道起点为阜成路南侧现状2.0m×2.05m电力隧道;向北横穿阜成路至甘家口变电站南侧预留口;全长192.5m;隧道净空尺寸为2.0×2.3m(宽×高);支线隧道起点为甘家口变电站北侧预留口;先向东北;再向东穿过新建实验楼;到阜成路北一街西侧支线竖井为止;支线隧道长33m;净空尺寸为2.0×2.3m。
隧道为复合式衬砌结构;采用暗挖法施工。
隧道穿越地层主要为粉质粘土、细砂、卵石层;地质情况较差;穿越主要建(构)筑物有阜成路、阜成路北侧绿化带下Φ1300污水管、甘家口煤气加压站、甘家口变电站等;地面道路两侧建筑物较多;地下管网密布。
为确保隧道暗挖施工中做到有效地控制地面沉降;沿线管网线路做到不断裂、不渗漏;保证地面交通和各种社会活动的正常进行;因而在施工中如何加强围岩量测、获取支护结构的受力状态和环境影响信息;以便及时调整施工参数;为安全施工服务;就显得尤为突出和重要。
2 施工监测设计2.1 监测内容根据该工程的特征;在施工中对以下项目进行了监测:(1)围岩及支护状态的观察描述;(2)地表沉降;(3)隧道拱顶沉降;(4)隧道收敛监测;(5)格栅受力状况监测;(6)建筑物倾斜监测;(7)支护土压力监测;(8)土体垂直位移监测;(9)土体水平位移监测。
2.2 量测断面与测点布置(1)围岩及支护状态的观察描述:每开挖、支护循环作业;均需对掌子面工程地质、水文地质及支护厚度与质量进行观察、记录和描述。
(2)地表沉降:各施工竖井井口周边、隧道每10m设置一个量测断面。
竖井井口地面沉降测点在矩形井四角及各边中点各设一个。
隧道每一地表沉降量测断面设10个测点(支线隧道每断面设6个测点);共24个量测断面;224个测点。
电力电缆隧道综合监控系统的应用
隧道综合监控系统（二级监控平台）的数据通过TCP/IP以太网接口送至变电站通信机柜，由变电站通信机柜传至电业局送电部的一级监控中心。如果电业局管辖范围内的所有电缆隧道均安装了隧道综合监控系统（二级监控平台），高级管理人员可在一级监控平台查看任何一条电缆隧道当前的运行情况，变电站内的运行人员可在二级监控平台查看相应隧道的运行情况。各级监控平台还可设置不同层级的监控权限，真正实现了分级分层的自动化管理，大大提高了电业局的工作效率和现代化管理水平。
提示工作人员迅速处理火灾。
3.2气体监测系统
电力电缆隧道中如果存在有毒有害气体，并且无法及时排出时，对进入隧道巡检的工作人员人身安全造成极大威胁，针对该问题，必须对电缆隧道中容易产生的CH4、H2S、CO等有害气体，进行实时监控。对电缆隧道防火墙划分为若干分区，在各分区内设定一组环境监测传感器，对有害气体进行实时监控，将采集到的环境信息传输到综合监控平台。同时，还需对隧道内的空气温湿度、含氧量进行监控，尽可能的保障工作人员的人身安全。
3综合监控系统功能设计
3.1火灾预警系统
该功能模块主要采用预警/控制总线连接方式，由火灾预警控制主机与火灾探测器、消防联动装置以及报警提示设备组建构成，可接收各探测区域返回具有地址码的火灾预警信号，并显示详细的位置与信息。在隧道两头各设立1个火灾控制器，火灾预警控制器接收到火灾报警信号后，可手动或自动向防火门、风机、消防设备发出控制信号，并给予报警信号。
3.3环境温度监测系统
随着社会用电需求的不断增长，电缆隧道长度也随之增加，传统线性感温电缆已无法满足当前环境温度的监测需求，综合监控系统设计采用分布式测温光纤系统，该系统是由光电检测器、二极管激光器、信号处理器、传感回路以及计算机处理模块等设备构成。具有可定位、精度高、稳定性强等特点，可对单通道1.5-4.5km长度范围内的电缆进行温度监控。每个监控控制区均可进行预警参数的设定。最多可设定500个电缆监控点，监控点与系统主机相连，可准确显示电缆的报警信息、温度轨迹以及受损点。
隧道综合电力监控系统方案设计与探讨
第 １ 期 １
黄
琳： 隧道综合电力监控系统方案设计与探讨
・ ７・ ５
测信息）信息采集功能（ 、 遥信信息 ） 和控制输出（ 遥
控） 功能 。
同， 区分 各种信 号 状 态 。可对 开 关 进行 不 下 位模 拟 对 位操作 ， 并用 不 同符号或 颜色 区别于正 常状 态 。 （） ５ 闭锁 、 锁操 作 ： 遥 控对 象 进行 批 量 闭锁 解 对
当系统无 法采集 到某 个设 备 （ 开关 、 闸等 ） 如 刀
（ ）０ Ｖ ６ Ｖ进线 、 １ １ｋ 、ｋ 出线开关位置状态与故障 报警 ；
（） ２ 变压器 出线总 开关 状 态 、 丝 熔 断信 号 、 熔 接
地状态 、 变压器温 度 、 风机启 动信号 ； （） Ｔ ３ Ａ Ｓ位 置状态 、 运行 状态 ；
通过对 故障动作 信 号 的采 集 ， 加快 对 电 网事 故 的反
映 和处 理速度 ， 缩短 因故障所造 成 的停 电时 间 ； 过 通
中心监控 工作站 还 可 以进行 远 程 发布 控 制命 令 、 远 程遥控 分合相应 开关 回路 。
２ 系统 结构
电力监 控工作 站进 行 通信 ； 信 管 理机 下 行 通 信接 通
口为 Ｒ ４ ５ Ｒ ２ ２ Ｃ Ｎ等 接 口 ， 变 电站 内 的智 Ｓ８ 、 Ｓ３ Ａ 与
能保护测控装置进行通信 ， 采集终端装置 的数据信
息， 进行 协议转换 、 数据 处理 、 数据转 发 ， 上传有 效数
据 至 电力 监控工 作站 。
２３ 终 端设备层 ．
隧道综 合 电力 监控 系统采用 以光纤 为传输介质 的工业 以太 网和 以 串行通 信为现 场智能设 备通信方 式 的工业 现场总线 相 结 合 的上 下级 分层 结 构 ， 为 分
基于PLC的隧道监控系统
基于PLC的隧道监控系统贾恩明;张辉【摘要】北京首都机场T3至T2停机坪的隧道中，采用PLC作为楼宇自动化的控制器，并对电力系统和楼控系统进行统一监。
由于隧道监控系统相对于建筑大厦有很多区别，具有很多隧道本身的特点。
选择用PLC做为控制器具有灵活性强、编程方便、响应速度快、运行稳定的特点。
【期刊名称】《制造业自动化》【年(卷),期】2015(000)016【总页数】2页(P39-40)【关键词】控制器;监控;楼宇;隧道【作者】贾恩明;张辉【作者单位】北京机械工业自动化研究所，北京 100120;北京机械工业自动化研究所，北京 100120【正文语种】中文【中图分类】TM5710 引言首都机场T3停机坪与T2停机坪之间捷运隧道，全长约1800米，能够便于乘客在T2和T3之间的换乘。
隧道内是无人值守，因此需要远程对隧道内的每个机械设备和电气设备进行远程监控。
同时，在隧道内有触摸屏能够在隧道内对所有的设备进行操作。
隧道监控系统主要是对污水泵系统、排水泵系统、雨水泵、排烟风机、射流风机、照明系统、亮度及CO浓度、车道指示器、限速标志及情报板等进行整体的监测和优化控制。
1 监控系统设计1.1 系统结构由于隧道内的排烟风机、射流风机、雨水泵等分布分散且距离较长，不适于采用集中采集监控，因此采用分散控制的形式，在隧道的入口、出口、中间各放置PLC控制机柜对本地段的设备进行数据采集和实时控制。
同时，PLC具有以太网通讯功能可以通过现场交换机与在航站楼内的监控软件进行数据通信。
操作人员可以在控制室内远程掌握隧道内的所有设备的状态，也可以对设备进行远程控制。
在传统的楼宇自动化系统中，通常BA（楼宇自动化系统）与电力监控系统是两个系统，但是这样不利于集中监控。
采用PLC与组态软件进行监控可以使这两个系统成为一体监控系统。
隧道监控系统结构如图1所示。
图1 隧道监控系统图1.2 PLC控制器选择在楼宇自动化中应用较多的是DDC（Direct Digital Control），DDC与PLC在一些方面有一定的区别。
电力电缆隧道监测及通信系统设计技术导则
电力电缆隧道监测及通信系统设计技术导则随着城市化进程的加快和电力需求的增长，地下电缆隧道作为城市电力配送的重要组成部分，承载着越来越多的电缆和通信线路。
对电力电缆隧道的监测和通信系统设计技术要求也日益提高。
本文将从监测系统和通信系统两个方面，总结电力电缆隧道监测及通信系统设计的关键技术要点，为相关从业人员提供技术指导。
一、电力电缆隧道监测系统设计技术导则1. 传感器选择及布局电力电缆隧道监测系统的核心是传感器，传感器的选择及布局直接关系到监测系统的准确性和可靠性。
选用具有高精度和稳定性的传感器，如应变传感器、温湿度传感器、烟雾传感器等。
在布局上，应根据电缆隧道的实际情况确定传感器的数量和位置，要覆盖到每一处潜在的监测区域。
2. 监测数据采集与处理监测系统应能及时、准确地采集传感器传输的数据，并能对数据进行实时处理和分析。
在监测系统设计中，需要考虑到数据采集设备的选型、数据传输方式、数据存储及处理能力等方面的技术。
3. 监测系统的远程监控与预警功能远程监控能够实现对电缆隧道监测数据的远程实时监控，及时发现并处理监测异常情况。
监测系统还应具备预警功能，能够对电缆隧道内的安全隐患进行预警，确保电力设备和人员的安全。
4. 系统稳定性与可靠性监测系统应具备高稳定性和可靠性，确保在恶劣环境条件下能够正常运行并提供准确的监测数据。
在监测系统的设计中，应考虑到系统的防水防尘、抗干扰、抗雷击等技术要求。
5. 系统维护和管理监测系统的维护和管理是保证系统长期稳定运行的关键。
在监测系统设计时，应考虑到系统的远程维护、报警功能、故障自诊断及维修等方面的技术要求。
二、电力电缆隧道通信系统设计技术导则1. 通信网络架构设计通信系统的网络架构设计是通信系统设计的重要环节。
在电力电缆隧道内，由于环境复杂、空间狭小等因素，在通信网络架构设计时需要考虑到网络拓扑结构、信号传输路径、网络设备的布放位置等方面的技术要求。
2. 通信设备选型通信设备的选型直接关系到通信系统的性能和可靠性。
电力隧道安全监控系统施工方案
电力隧道安全监控系统施工方案随着电力隧道的建设和运营需求增加，电力隧道安全监控系统的施工和部署变得越来越重要。
这些系统可以监测和控制电力隧道的各种运行和安全参数，以保障电力隧道的可靠运行和人员安全。
本文将详细介绍电力隧道安全监控系统的施工方案，包括系统的设计、设备的选型和安装、系统的调试和运行等内容。
一、系统设计电力隧道安全监控系统应该能够实时监测和控制电力隧道内的各种参数，如温度、湿度、氧气浓度、可燃气体浓度等。
同时，系统还应具备视频监控、火灾报警和应急通讯等功能。
在设计系统时，需要充分考虑电力隧道特点和使用需求，确保系统的可用性和可靠性。
系统的设计分为硬件设计和软件设计两部分，硬件设计包括传感器、监控设备、报警器等硬件设备的选型和布局；软件设计主要包括系统的界面设计、数据处理和分析算法等。
二、设备选型和安装在选择设备时，需要兼顾性能、可靠性和成本等方面。
设备应具备高精度、高可靠性和抗干扰能力强的特点。
常用的设备包括温湿度传感器、氧气传感器、燃气传感器、视频监控摄像头、报警器等。
设备的安装需要考虑到安全和可维护性，设备应布置在容易观测和维护的位置，并且要和其他设备保持一定的间距，避免相互干扰。
三、系统调试和运行系统调试是保证系统正常运行的重要环节，需要对各个设备进行调试和校准，并测试系统各项功能的可用性和准确性。
在调试过程中，需要严格按照相应的操作流程和标准进行。
系统的运行需要进行日常巡检和维护，定期对设备进行检修和校准。
同时，需要建立健全的数据管理和分析机制，确保对数据的有效管理和应用。
四、监控系统的扩展电力隧道安全监控系统是一个复杂的系统，随着电力隧道的运营和发展，可能需要不断地进行系统扩展和升级。
例如，可以加入新的传感器、监控设备和报警器，增加系统的实用性和安全性。
扩展系统时，需要对原有系统进行评估和调整，确保新的设备和系统能够与旧系统兼容，同时保持整体系统的稳定性和可靠性。
总之，电力隧道安全监控系统的施工方案需兼顾系统的设计、设备的选型和安装、系统的调试和运行等多个方面。
地下电缆综合在线监测装置,电力电缆沟道监测系统
地下电缆综合在线监测装置，电力电缆沟道监测系统（TLKS-PDS-IMS）一、背景隧道是人们在地表下方开发的建筑空间，在日常生活中，人们与之接触非常少，所以具有较高的安全性及隐避性，因而被电力、通信及市政等部分使用。
作为电力部门，电缆隧道则成为了为城市供电的主要方式，因此隧道中电缆的安全则直接影响着整个城市的正常用电。
然而，隧道不像架空线路一样，可以用肉眼在地表上就能进行巡查与故障查找，这就需要依靠科学技术来加以协助，地下电缆综合在线监测装置的使则不可或缺。
二、用途地下电缆综合在线监测装置安装于隧道内，可对相应设备进行自动监控和智能管理，对隧道内视频信息、电缆表面温度、烟感、温湿度、井盖开关、电流泄漏等数据进行实时探测与采集，并通过Internet/3G/GPRS/EDGE等无线传输模式（可使用光纤传输），将数据传输至监控中心，以便相关人员实现远程了解隧道运行状态。
&&三、配件（可按技术要求匹配）1、监测主机1套2、球型摄像机1套3、环流传感器1套4、温湿度传感器1套5、气体传感器1套6、红外探测装置1套7、其他安排辅材8、产品说明书1份9、产品合格证1份四、性能1、电力隧道综合在线监测系统全面集成各种传感器和子系统，来满足现代化电力隧道监控的需求，中心平台操作简单，管理人员可以方便的了解隧道内的各种信息，子系统主要功能和特点如下：2、系统能及时了解电力隧道实时视频信息；3、系统能实时了解电力隧道电缆的表面温度，并可以设置报警值，超过温度限度，发出报警信息；4、系统能实时了解电力隧道电缆护层电流监控，以及泄露电流监控；5、系统集成烟感传感器和温湿度传感器，及时了解隧道的烟雾情况和温湿度情况；6、系统组网方式灵活。
五、参数六、服务1、自购机之日起享受12个月免费保修服务，用户联系我公司技术人员即可办理相关手续。
2、下列情况实施有偿维修：A、未按产品使用说明书要求使用、维修、保管而造成损坏的；b、非承担三包的修理者擅自拆动造成损坏的；c、因不可抗力造成损坏的；d、质保期过后，公司提供有偿维修服务。
电力电缆隧道在线监测系统解决方案
康威通信电缆隧道在线监测系统解决方案康威通信（833804）电缆隧道在线监测系统主要包括康威通信电缆隧道运维管理中心、站级信息汇集控制中心、通信电源总线系统、光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的系统集成。
康威通信电缆隧道在线监测系统遵循“超前规划，适度预留，稳定可靠，易于扩展，功能分散、信息集中”的原则，结合国内目前成熟领先的一体化综合监控理念，运用计算机网络技术、智能控制技术、多媒体技术、管理开发技术，采用先进的信息采集与获取、信息传输与管理、信息展示与利用的三层设计理念，提供先进与科学的综合管理机制和联动控制机制，实现对电力隧道进行集中监控及历史信息进行集中查询，以实现整个隧道监控系统的一体化综合集成、集中管理、信息共享、智能控制的目标。
中心级监控平台康威通信电缆隧道运维管理中心(简称中心级监控平台)通过一个或多个站级信息汇集控制中心接入光纤测温系统、局部放电监测系统、金属护层接地电流监测系统、环境监控系统、门禁监控系统、井盖监控系统、视频监控系统、防盗定位应急通信系统的系统、智能巡检机器人系统及火灾报警控制系统的数据，以实现对多个变电站相关联的电缆在线状态实时监控、设备运行管理以及高压电缆网突发事故的应急指挥等功能，并具备对后续扩展系统的扩容接入能力。
康威通信电缆隧道运维管理中心的建设包含运维管理中心装修及基础配套机电设备安装、屏幕显示系统、信号管理系统、音响扩音系统、数字会议系统、中央控制系统及电缆隧道在线监测系统管理软件等7部分软硬件设备。
站级信息汇集控制中心站级信息汇集控制中心为优化系统结构层次、提高信息传输效率、便于系统组网而在电缆隧道就近变电站或电缆隧道工作井内组建的中间信息汇集控制层，实现所管辖范围内的信息汇集、处理或故障处理、通信监视等功能。
隧道电力电缆监控系统智能联动的方案研究与设计
隧道电力电缆监控系统智能联动的方案研究与设计沈志广; 张海庭; 郑运召; 邱俊宏【期刊名称】《《现代建筑电气》》【年(卷),期】2019(010)009【总页数】5页(P9-12,18)【关键词】电缆隧道; 智能联动; 联动控制; 联动模型; 联动逻辑【作者】沈志广; 张海庭; 郑运召; 邱俊宏【作者单位】许继电气股份有限公司河南许昌46100【正文语种】中文【中图分类】TU8550 引言工业的发展和城市化进程的加快,城市架空线路已经对城市建设造成局限和困扰,过去城区供电线路的输送容量还相对不大,建筑物布局可调整空间也更为灵活[1-2]。
在国外大型城市的发展中,以地下电缆方式取代传统的架空线路已经成为潮流。
据调查,在一些现代化都市,如柏林、东京、大阪、哥本哈根等,地下输电线路的比例已经超过70%。
在国内,随着城市不断扩大,人们对城市建设的功能性要求越来越多和对电的依赖度越来越高,规划城市功能性和美观性的重视程度越来越高,架空线路在应用空间和输送容量方面都已经越来越满足不了社会需要[3-4]。
因此,以电缆隧道逐渐取代架空输电线路,成为现代城市公共基础设施的重要组成[5-6]。
由于城市地理位置的差异,各式各样电力电缆隧道监视建设应运而生,对隧道综合监控系统的要求不断增加[7-8]。
本文基于电力电缆综合监控的需求,对智能联动功能设计与实现提供行之有效的软件设计实施方案,并在工程中得到应用。
联动系统采用模板化设计方案,分析联动的触发点与联动设备,制定联动模板的策略,策略定义每种触发点相关的联动控制设备和控制方式,按照时序依次控制设备,联动展示联动实时状态、过程、结果,历史查询可以查看每种联动的历史记录。
1 模型设计1.1 联动分析鉴于电力电缆隧道环境设计与监视对象的多样性与复杂性,电力电缆综合监控系统接入的子系统比较多,包括电缆本体监测系统、环境监测子系统、视频子系统、安防子系统、消防子系统、人员定位系统、风机照明系统、机器人管理系统、广播系统,监控系统接入的监视对象比较多,并且属于不同专业的技术,监控系统只有全面收集不同专业设备的实时数据,面向设备对象的联动控制,丰富的联动调度手段,才能实现数据、图像、语音的全面智能联动[9-10]。
高压电缆及隧道多状态监控系统在北京电网的应用
高压电缆及隧道多状态监控系统在北京电网的应用■周作春1王立2薛强2李华春2张文新1陈平2侯力卿5(1．北京市电力公司；2．北京市电力电缆公司；5．山东康威通讯技术有限公司)截止至1J2007年12月底，北京地区共有220kV电缆线路70路456km，110kV电缆线路486路1812km，电力隧道490km，北京电力公司的高压电缆及电力隧道长度在国内大城市中居于前列。
随着城市的加速发展，电力隧道的迅速增长，电力负荷的急剧增加，北京电网电力隧道和工作井的运行维护工作面临着巨大压力：一方面，电缆线路和隧道设施快速增加：另一方面，运行管理和检修人员队伍逐步减少；与此同时，电缆网管理还面临许多问题，如如何保证隧道内电缆不因过载、过热等情况突发大的运行安全事故，自来水、污水等频频进入隧道，威胁到运行人员和隧道本体及电缆线路安全，外部可燃气体进入隧道导致爆炸的风险存在等。
目前国内电缆专业的运行检修管理大都还处于周期巡视和计划检修阶段，从安全性和经济技术角度来说，周期巡视和计划检修都有很大的局限性，无法保证电缆网的安全运行，更谈不上及时发现问题预防事故。
在靠大量增加运行维护人员量来应对已5212008．9电力系统装备I摘要针对北京地区电力电缆运行维护现状和存在的问题，提出了采用高压电缆及隧道多状态监控系统来提高北京电缆网的供电可靠性，减少电缆停电时间，降低电缆运行检修人力物力费用，提高电缆网运营能力等。
文中介绍了高压电缆及隧道多状态监控系统的组成、结构及设备，并根据实施情况，对多状态监控系统的技术细节进行了补充和完善。
经不现实的情况下，必须转换电缆运行管理，将运行管理模式由原来粗放式的周期运行巡视和周期检修模式逐步转换到状态检测和状态检修，并更多地依靠自动化监控手段的精细化管理模式，实现电缆网的“可控，在控”，达到预防事故的目的。
北京市电力公司电缆公司2007年成功建立北京电缆网运行监控中心，在实现对电缆隧道井盖监控、隧道温度监控、隧道视频监控等监控手段的基础上，大力推进电缆红外成像检测和局放检测等状态检测工作，积极推动在线状态监测，逐步开展电缆状态检修工作。
电力隧道监控系统
1 电力隧道监控系统的主要功能(1)对隧道内电力电缆运行状况的监测。
比如电力电缆的绝缘状况,负载水平,电缆接头状况,运行温度等,通过采集电力电缆的相关参数来实现对电力电缆运行状况的实时监测。
(2)对隧道运行环境的监测。
通过采集隧道内的温度、湿度、烟雾、水位、气体成分等信息来监测隧道的运行状态,以提高隧道运行的可靠性。
(3)对隧道内发生状况进行准确告警,并通过与一系列辅助设备系统的联动来实现对灾害的紧急预案处理,将灾害控制在最小的影响范围之内,以保证电网的安全稳定和人身安全。
2 电力隧道监控系统的构成整个系统可以分为三层结构,由中心控制层、区域控制层和监控终端层构成。
2.1中心控制层中心控制层是整个监控系统的核心,设置在远端调度中心,通过模块化扩展,可以将多个子系统整合在统一的平台上,对整个地区的电缆隧道运行情况进行集中监控。
2.2区域控制层区域控制层主要包括分控主机,分控主机安装在电缆隧道附近的变电站内,通过电缆、光纤等传输介质将隧道内各类采集器连接,然后将采集器采集的信息上传至远端中心控制层,同时分控主机还可以对隧道内的采集器进行供电、控制和监测,从而实现本地实时监控。
2.3监控终端层监控终端层主要包括隧道内的各采集终端、控制终端和通信链路等,可以对隧道内的温度、湿度、烟雾、水位、有害气体浓度、井盖状态、防火安全门的开启状态等进行监测。
3 电力隧道监控系统的具体实现3.1光纤测温系统由于电缆的运行温度过高会加快绝缘材料的老化速度,使电缆的寿命大大缩短,最终可能会导致绝缘击穿从而发生安全事故。
因此,电缆的最高允许温度决定了电缆的允许传输容量。
通常,我们可选用的传感设备主要有点式温度传感器、缆式温度传感器和光纤温度传感器等。
由于光纤温度传感器测量连续性高、测量定位精度高、传输距离远、强抗干扰特性和长使用寿命等优点,通常工程中采用光纤温度传感器。
光纤测温系统除了包含作为监测设备和数据传输设备的光纤以外,还包括进行数据分析处理的服务器。
公路隧道监控系统解决方案
公路隧道监控系统解决方案近二十年来,随着我国公路交通事业飞速发展,公路的等级不断提高，通车里程逐年攀升，公路建设已成为拉动国民经济增长的支柱产业和带动地方经济发展的龙头。
在山岭和丘陵地区乃至越江过河的公路建设中,隧道方案以能缩短行车里程，提高线型标准、保障运营安全，保护生态环境等优点，得到普遍应用，并且越修越长，规模越来越大。
许多特长隧道、大跨度扁平隧道、双层隧道、沉管隧道、盾构隧道、高海拔隧道、寒区隧道相继建成。
在坚持可持续发展,切实保护生态环境和有限的土地资源的战略指导下,长大隧道的建设必然任务越来越重,技术要求越来越高。
公路隧道是公路上的特殊路段，空间环境狭窄、光线变化大、视野不清,存在潜在的交通事故危险。
特别是发生火灾等紧急事件时，交通输导和救援工作与普通路段大不一样,而且二次事故产生的后果远比原发性事故严重得多，因此长隧道内的安全保障是公路隧道建设和运营要特别关注的问题。
公路隧道在使用过程中,会因为汽车尾气排放并且不易散发而导致隧道内空气质量恶化。
公路隧道运营过程中的能耗（照明和通风）远高于一般道路的运营能耗。
为了使隧道能安全、环保、高效、经济运行。
隧道监控系统是长隧道的安全保障必不可少的，也是保证隧道交通畅通与环保必须的工程设施。
公路长隧道监控系统的建设一般包括隧道监控室、隧道变电所、隧道内现场设备、将这些设备和中控室联系起来的信息传输网络、以及使这些设备和谐准确运转的控制软件。
按功能区分,隧道监控系统可分为以下部分，具体的工程实施可能根据具体情况有些小变动:1. 隧道火灾报警子系统火灾报警子系统用于隧道内发生火灾时，发出紧急信号,迅速通告隧道监控站，请求灭火、救援等活动。
报警方式有：手动报警按钮和火灾自动探测器两种。
手动报警按钮方面，在隧道内一般按每50米一套设置手动报警按钮。
火灾自动探测器方面，可选择双波长火灾自动探测器或分布式光纤感温自动探测器，若采用前者，则在隧道内按每50米一套设置,与手动报警按钮设在一个综合盘内；若选用后者，则在隧道内顶部敷设感温火灾探测光缆。
电力隧道安全监控系统施工方案范本(二篇)
电力隧道安全监控系统施工方案范本（1）严格按设计的施工图纸进行线缆敷设。
（2）在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前管内或线槽内的积水及杂物清除干净。
（3）导线在管内或线槽内，无接头或扭结，导线的接头，在接线盒内融接，但网络通讯电缆不允许有接头。
（4）线槽桥架内敷设的导线按回路绑扎成束，并适当固定。
（5）线缆敷设过程中，校验好的每条线缆两端必须用色码或压印永久性的编号用以识别各监控点位及设备编号。
（6）设备______严格按施工图纸及___大样图的要求___。
___引入电缆或导线，符合下列要求：配线整齐，避免交叉，并用尼龙扎带固定牢靠___电缆线的端部，均标明编号，并依据施工点位表，在接线端子排上压接，不得松动。
在相邻的压线端子端部套绝缘保护套，以防短接。
___端子板的每个接线端，接线不得超过两根。
___电缆芯线和导线，留有不小于20cm的余量。
2、施工方法与工序2.1、技术准备(1)消化主管项目的内容和技术要求后,编制作业计划和编制导线的走线表、导线编号。
(2)派专人进驻现场与业主进行施工程序及内容协调并做好协调记录。
(3)根据现场要求,修正原设计中所确定的摄像机位置,使其布置更合理。
2.2布线和线路检测(1)提供系统用线的规格、型号。
(2)工程敷线阶段,指定专人到现场,对所用线的检测和确认。
(3)督促敷线施工人员做好引出线头防氧化工作,将前端、终端引出线头用绝缘带或塑料带封头。
2.3设备___、调试:(1)系统线路测试,按走线图编号。
(2)前端设备、中心控制设备___，前端摄像机___按顺序。
(3)中心控制设备调试,前端设备调试。
(4)系统功能调试。
(5)系统指标调试测试。
(6)系统试运行。
3、施工安全管理安全管理的总方针是：“安全第一，预防为主”。
要认真贯彻、落实本地有关施工现场关于安全、消防保卫工作的各种规定和制度，及业主为项目的建设提供安全高效的各种规定和制度。
2023年电力隧道安全监控系统施工方案
2023年电力隧道安全监控系统施工方案设计方案：____年电力隧道安全监控系统施工方案一、项目背景电力隧道是电力输送和传输的关键部分，为了保障电力隧道的安全运行，提高其运行效率和可靠性，需要建立起一套完善的电力隧道安全监控系统。
本方案旨在介绍____年电力隧道安全监控系统的施工方案。
二、项目目标1. 建立一套完整的电力隧道安全监控系统，实现对隧道内的设备状态、温度、湿度等参数的实时监测和数据采集。
2. 实现对电力隧道的入口和出口进行视频监控，确保隧道出入口安全可控。
3. 建立一套报警系统，能够及时发现和处理电力隧道内的异常情况，实现对隧道内设备的故障预警和报警处理。
4. 提高电力隧道的运行效率和可靠性，减少隐患和故障的发生，保障隧道的安全运行。
三、项目实施方案1. 地质勘察和设计优化在施工前，要进行详细的地质勘察和设计优化工作，确定电力隧道的布置、结构、材料等参数，确保电力隧道的稳定和安全性。
2. 安全监控系统设备采购与安装根据设计方案确定所需的安全监控系统设备，包括温度、湿度传感器、摄像头、数据采集器、报警器等设备的采购工作，并将其逐一安装到隧道各处。
3. 系统软件开发和集成根据系统需求，开发安全监控系统的软件，包括数据采集、设备状态监测、报警系统等功能，并将其与硬件设备进行集成，实现系统的全面监控和管理。
4. 视频监控系统布置和调试将摄像头根据设计方案的布置要求进行设置和调试，确保能够全面监控隧道的入口和出口，并能够正常录像和传输。
5. 报警系统设备安装和测试根据设计方案的要求，将报警系统设备安装在电力隧道内各关键部位，并进行测试和调试，确保系统能够及时发现和处理隧道内的异常情况。
6. 系统联调和调试将安全监控系统的各个子系统进行联调和调试，确保系统能够正常工作，并能够实现实时监控和数据采集的功能。
7. 培训与验收对电力隧道安全监控系统的操作人员进行培训，使其能够熟练掌握系统的使用和维护方法。
电缆隧道综合监控系统方案
电缆隧道综合监控系统电力电缆隧道综合监控预警系统的实现，包括其供电设计、通信传输组网设计和监控中心设计等，由于涉及的监控内容多、系统覆盖的隧道距离长，以及系统的兼容性和平台统一性，以及不同子系统之间的联动关系，其中以多网融合、多状态监控信号统一接入/传输和信息优化展示技术难度最高，供电系统虽无技术难度单需要仔细测算。
系统组成电缆隧道综合监测系统由以下子系统——电缆网集中监控中心一体化平台子系统、电缆隧道环境综合在线监控子系统、安防监控子系统（包含电力隧道进出口门禁/井盖管理应用子系统、电力隧道智能视频监控应用子系统）、高压电缆线路分布式光纤测温应用子系统、高压电缆线路金属护层接地电流在线监测应用子系统、高压电缆局部放电监测子系统、高压电缆防盗割监测子系统、高压电缆接头温度监测子系统、隧道应急通信子系统等组成。
整个监控系统分为四层架构三个网络：(1).平台层：硬件设备主要集中于电缆网集控中心机房。
主要有服务器、数据存储磁盘阵列、监控计算机、以及网络设备组成。
其中服务器上部署并运行监控平台应用软件和数据库管理软件，并通过服务器发布web版的监控数据，监控计算机安装监控客户端应用软件实现对各子系统的操控。
(2).站控层：变电站控制室。
在变电站内安装各子系统的监控主机（或数据采集前端机、通讯管理机、组屏式就地监控和现场操作终端等）设备，实现对所管辖多条电力隧道内的设备进行通信、监测、现场调试、自动联动和数据上传等功能。
一般设置在电力电缆隧道汇聚的主要变电站内。
(3).间隔层：分布式控制器（数据采集控制终端）。
安装于电力隧道内的重要位置，信息点相对集中位置或按一定长度间隔设置。
主要实现遥测，遥信，遥控，遥调功能，实现对门禁等智能设备的通讯统一接入，为视频和语音，消防设备提供统一，高速和高可靠性的通讯通道，为传感器和执行器等设备就地供电，提供所需的电压等级和一定的功率。
(4).设备层：传感器，执行设备。
传感器包括：烟雾探头、有害/可燃气体探头、水位传感器、电流互感器、温度传感器、红外探测器等。
山东马站至莱芜高速公路隧道电力监控改造方案
山东马站 至莱芜高速公路 隧道 电力监控改造方案
南京国网电瑞电力科技有限公司 邱海军
马站至莱芜高速公路是青岛至红其拉甫线的重要组成部分， 全线隧道６ 处 ，即临沂段的上虎峪隧道 ，淄博段的黄家峪隧道 、
毫 山 峪 隧 道 、沂 源 隧 道 ，莱 芜段 的 东铁 车 隧道 、城 岭 隧道 。全
也方 便 运行 值班 人 员及 时 了解 现场 操 作信 息 。当 地 电动操 作按 钮
由对侧供电，可极大地提高隧道通风 、照明设施的供电可靠＿ 生。
为 使 供 配 电 系统 目前 已具 备 的 保 证 供 电可 靠 性 的 能 力 转 化 为 实 际 的 效 用 ，现 有 的 电力 监 控 系 统 需 要 在 以 下 几 个 方 面做 出
以沂源隧道监控站所辖沂源隧道为例 ，电力监控系统 目前状
况 如 图ｌ 所示 。 电 力 监控 系统 的工 作 内容 分 为 隧道 开 闭所 高 压 开 关 柜 的监
线设隧道监控站４ 座 ，分别为上虎峪隧道监控站 、黄家峪 （ 毫山
峪 ）隧 道 管 理 站 、沂 源 隧 道 管 理站 、东 铁 车 （ 城 岭 ）隧道 管 理 站 ，各 隧道 监 控站 分 别设 电力监 控 系统 ，本 文 改造 方 案实 现 所辖
压 总进 线 、每 一 低压 出 线 回路均 设 有断 路 器 ，埋 地变 配 电箱 中为 低 压 回路设 低压 测控 单元 。
单元汇总至隧道 内的Ｌ Ｓ Ａ１ ２ ０ ０ 网络通讯控制器 ，再经 由光交换机 接入隧道光通信网 ，将隧道 内所有低压回路的状态量 、测量量信
息送入隧道监控站的电力监控系统 ，电力监控系统因此可完成对
