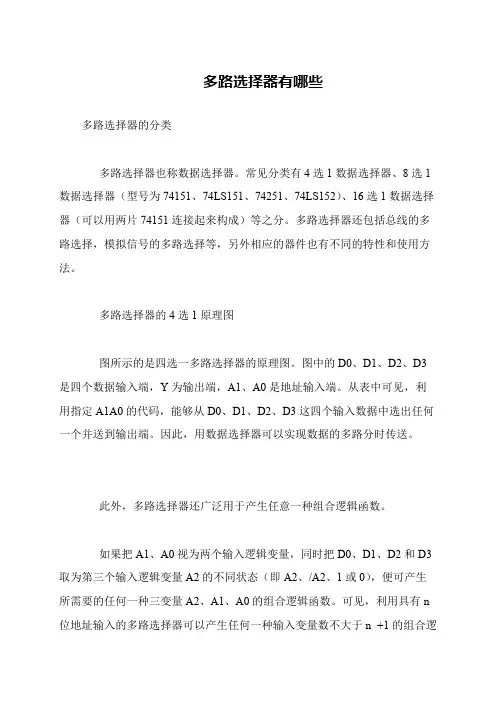

多路选择器有哪些
多路选择器有哪些
多路选择器的分类
多路选择器也称数据选择器。
常见分类有4选1数据选择器、8选1数据选择器（型号为74151、74LS151、74251、74LS152）、16选1数据选择器（可以用两片74151连接起来构成）等之分。
多路选择器还包括总线的多路选择，模拟信号的多路选择等，另外相应的器件也有不同的特性和使用方法。
多路选择器的4选1原理图
图所示的是四选一多路选择器的原理图。
图中的D0、D1、D2、D3是四个数据输入端，Y为输出端，A1、A0是地址输入端。
从表中可见，利用指定A1A0的代码，能够从D0、D1、D2、D3这四个输入数据中选出任何一个并送到输出端。
因此，用数据选择器可以实现数据的多路分时传送。
此外，多路选择器还广泛用于产生任意一种组合逻辑函数。
如果把A1、A0视为两个输入逻辑变量，同时把D0、D1、D2和D3取为第三个输入逻辑变量A2的不同状态（即A2、/A2、1或0），便可产生所需要的任何一种三变量A2、A1、A0的组合逻辑函数。
可见，利用具有n 位地址输入的多路选择器可以产生任何一种输入变量数不大于n +1的组合逻。

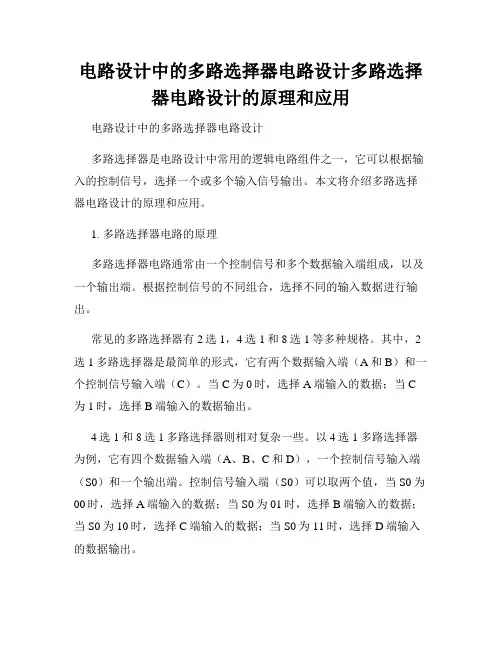

电路设计中的多路选择器电路设计多路选择器电路设计的原理和应用
电路设计中的多路选择器电路设计多路选择器电路设计的原理和应用电路设计中的多路选择器电路设计多路选择器是电路设计中常用的逻辑电路组件之一，它可以根据输入的控制信号，选择一个或多个输入信号输出。
本文将介绍多路选择器电路设计的原理和应用。
1. 多路选择器电路的原理多路选择器电路通常由一个控制信号和多个数据输入端组成，以及一个输出端。
根据控制信号的不同组合，选择不同的输入数据进行输出。
常见的多路选择器有2选1，4选1和8选1等多种规格。
其中，2选1多路选择器是最简单的形式，它有两个数据输入端（A和B）和一个控制信号输入端（C）。
当C为0时，选择A端输入的数据；当C 为1时，选择B端输入的数据输出。
4选1和8选1多路选择器则相对复杂一些。
以4选1多路选择器为例，它有四个数据输入端（A、B、C和D），一个控制信号输入端（S0）和一个输出端。
控制信号输入端（S0）可以取两个值，当S0为00时，选择A端输入的数据；当S0为01时，选择B端输入的数据；当S0为10时，选择C端输入的数据；当S0为11时，选择D端输入的数据输出。
可以看出，多路选择器的控制信号的位数决定了它可以选择的数据输入个数，而每个控制信号位数的不同取值则对应了不同输入端的选择。
2. 多路选择器电路的应用多路选择器电路在数字电路设计中有着广泛的应用。
下面将介绍几个常见的应用场景。
（1）数据选择多路选择器电路可以用于选择多个输入信号中的一个作为输出信号，常用于数据选择的场合。
例如，在多输入的情况下，可以通过多路选择器选择特定的输入信号进行处理或传输。
（2）地址选择在存储器设计中，多路选择器电路可以用来选择存储单元的地址。
通过控制信号的不同组合，选择相应的地址输入，实现对特定存储单元的读取或写入操作。
（3）多路开关控制多路选择器电路还可以用于多路开关控制。
将开关的状态作为多路选择器的控制信号输入，可以实现对不同线路的切换控制。
这在电器控制和通信领域中经常使用。
高二物理竞赛课件电路数据选择器
令A2=A,A1=B，A0=C，且令D1=D2=D3=D4=D5=D7=1，D0=D6=0
则有Y=(ABC)m(01111101)Ｔ= m(1, 2, 3, 4, 5, 7)，故F=Y。用8
选1MUX实现函数F的逻辑图如图4-22所示。
AB C 00 01 11 10
00 1 0 1 11 1 1 1
D0
F
D1
择
… …
D2 n-1
器
F
…
D2 n-1
A0 A1 An-1
(b)
(a) 图 4 – 18 数据选择器框图及等效开关
常用的数据选择器有2选1、4选1、8选1、16选1等。 图 4-19 是 4 选 1 数 据 选 择 器 的 逻 辑 图 及 符 号 ， 其 中 D0~D3是数据输入端，也称为数据通道；A1、A0是地址输 入端，或称选择输入端；Y是输出端；E是使能端，低电 平有效。当E=1时，输出Y=0，即无效，当E=0时，在地 址输入A1、A0的控制下，从D0~D3中选择一路输出，其功 能表见表4-13。 表 4 – 13 4选1 MUX功能表
E
A1 A0
Y
1
00
D0
0
01
D1
0
10
D2
0
11
D3
0
××
0
D3
D2
D1
D0
A0
1
& ≥1
1
Y
Y A1 4选1MUX E A0 D0 D1 D2 D3
A1
1
1
E (a) 逻辑图
(b) 逻辑符号
图 4 – 19 4选1 MUX
当E=0时，4选1 MUX的逻辑功能还可以用以下表达式表示：
二选一多路选择器原理
二选一多路选择器原理二选一多路选择器（Multiplexer，简称MUX）是一种能够将多个输入信号选中其中一个并输出的数字逻辑电路。
在数字电路中，MUX是一种广泛应用的电路之一，在数字信号处理、通信、计算机等领域都有着非常重要的作用。
二选一多路选择器通过一组控制信号，将多个输入信号中的一个输出到信号线上。
其结构通常由选择输入端、数据输入端和输出端组成。
多路选择器的输入端可选输入多个数据信号，由控制信号确定输出哪一个数据信号到输出端，因此多路选择器也称为“数据选择器”。
为了更好地理解多路选择器的原理，以下将多路选择器原理分为三个部分：1. 控制器多路选择器的控制器表示多路选择器的选择输入端，用于选择哪个输入端输出到输出端。
多路选择器的控制信号可以是一个或多个不同的信号，但这些信号所代表的值必须是二进制值。
多路选择器的控制器可以使用 AND 或 OR 门实现，当控制信号和输入信号同时为 1 时，对应输入信号会输出到输出线上。
2. 数据输入多路选择器的数据输入就是该选择器的多个输入端。
可以选择其中的一个输入端作为输出，这个输出端的值等于该输入端的值。
这些输入信号可以是数字信号、模拟信号或混合信号。
3. 输出多路选择器的输出端是计算机或其他设备使用的信号线。
多路选择器的输出值取决于选择输入端和输入端的状态。
当控制器的状态为0 时，多路选择器输出与第一个输入信号连接的值。
当控制器为 1 时，多路选择器输出与第二个输入信号相连的值。
这个选择过程由控制器完成。
综上所述，二选一多路选择器是一种能够将多个输入信号中的一个输出的数字逻辑电路。
其结构由选择输入端、数据输入端和输出端组成。
多路选择器通过一组控制信号，确定输出哪一个数据信号到输出端。
在数字信号处理、通信、计算机等领域中，多路选择器都有着广泛的应用，是非常重要的电路之一。
列表：1. 二选一多路选择器是什么？2. 多路选择器的控制器是如何实现的？3. 多路选择器的数据输入是什么？4. 多路选择器的输出是什么？5. 多路选择器在哪些领域有广泛的应用？。
电路中的多路选择器原理与应用
电路中的多路选择器原理与应用电路中的多路选择器（Multiplexer）是一种重要的数字电路元件，它能够从多个输入信号中选择出特定的信号输出。
多路选择器在现代电子设备中广泛应用，包括计算机、通信设备以及各种数据传输系统中。
本文将介绍多路选择器的基本原理及其应用。
多路选择器的基本原理是利用控制信号来选择输入信号中的一路输出。
它由多个输入信号、一个或多个控制信号以及一个输出信号组成。
最常见的多路选择器是2的n次方输入选择器，其中n表示控制信号的数量。
以4输入选择器为例，它有四个输入端（A、B、C、D）、两个控制信号端（S0、S1）以及一个输出端（Y）。
在多路选择器中，控制信号决定了输入信号中哪一路会被选中输出。
例如，当S0和S1都为0时，选择器会输出输入信号A；当S0为0，S1为1时，选择器会输出输入信号B；当S0为1，S1为0时，选择器会输出输入信号C；当S0和S1都为1时，选择器会输出输入信号D。
这样，利用不同的控制信号组合就可以选择出不同的输入信号。
多路选择器的应用非常广泛。
在计算机中，多路选择器被用于选择存储器中的不同地址以读取或写入数据。
它还被用于处理器的指令执行过程中，帮助指令选择不同的操作数或执行路径。
此外，多路选择器还可以用于数据交换系统中，帮助选择不同的信道进行数据传输。
在通信设备中，通过多路选择器的选择，可以实现不同用户之间的数据分发和转接。
总之，多路选择器在数字电路中起到了关键的作用，为电子设备的高效运行提供了支持。
除了基本的多路选择器，还有一种衍生的多路选择器——译码器。
译码器是一种更加简化和高度集成的多路选择器，它通过控制信号将输入信号映射到唯一的输出信号。
译码器被广泛应用于地址译码、数码管显示及编码解码等场景。
总之，多路选择器作为一种重要的数字电路元件，在现代电子设备中发挥着重要的作用。
它不仅解决了信号选择的问题，还增强了电路的灵活性和可扩展性。
多路选择器的应用领域非常广泛，包括计算机、通信设备以及各种数据传输系统中。
