补偿导线的相关知识
补偿导线主要用途
补偿导线主要用途补偿导线（Compensation Conductors）是用于电力输送系统中的重要电器设备，主要用途是用于补偿导线与电流互感器的磁流量之间的电流相位差，以提高系统的稳定性和电能质量。
补偿导线通常用来消除电流互感器的漏电流和电压漂移，同时保持系统的一致性和准确性。
首先，补偿导线在电力系统中起到了良好的电流互感器补偿作用。
电流互感器是电力系统中常用的电流测量设备，它主要通过感应电流的变化来测量电流大小。
然而，由于电流互感器中存在着漏电流和电压漂移的问题，会导致测量结果产生误差。
补偿导线能够通过对电流互感器的补偿，消除漏电流和电压漂移，从而提高测量的准确性和可靠性。
其次，补偿导线可以提高电能质量。
在电力系统中，电能质量是指电能供应的稳定性和纯度。
而补偿导线能够通过对电流的优化补偿，降低电能的谐波含量和噪声干扰，提高电能的纯度和稳定性，减少电能的损耗和浪费。
这对于确保电力系统的可靠运行以及保障用户的用电质量起到了重要的作用。
补偿导线还可以用于消除电流的不平衡。
电流不平衡在电力系统中会导致电力设备的过热、运行不稳定等问题，严重时还可能引起电力系统的故障。
而补偿导线能够通过调整电流的分布情况，使得电流正常分布，达到电流的平衡，从而确保电力设备的正常运行，提高电力系统的稳定性和可靠性。
此外，补偿导线还能够改善电力系统的功率因数。
功率因数是衡量电力系统效率和能源利用效率的重要指标之一。
功率因数低会导致系统的视在功率增加，增加线路损耗，降低能源的利用效率。
而补偿导线能够通过对电流的补偿，使得功率因数接近于1，降低系统的视在功率，减少线路损耗，提高系统的能源利用效率。
另外，补偿导线还可以用于电力系统的保护。
电力系统中常常会遇到短路故障、过电流、过压等问题，这些问题会对电力设备造成损害，并可能引发事故。
而补偿导线能够通过调节电流的大小和相位差，限制电流的过大过小，保护电力设备的安全运行。
综上所述，补偿导线在电力系统中起着重要作用，主要用途包括电流互感器补偿、提高电能质量、消除电流不平衡、改善功率因数和电力系统保护。
热电偶补偿导线工作原理
热电偶补偿导线工作原理
热电偶补偿导线，也称温度补偿导线，是一种对温度变化有良好补偿能力的导线。
一般来说，热电偶补偿导线是由若干个普通热电偶组成，用于补偿环境温度对热电偶量测结果的影响。
热电偶补偿导线能够有效地改善热电偶量测精度，提高测量数据的准确度和可靠性。
热电偶补偿导线的原理是，由于每一段热电偶补偿导线中都包含了多个热电偶，这些热电偶的量测结果会受温度的影响，但它们的温度不会完全一致。
由于每根导线中热电偶的变化不会完全一致，因此在热电偶补偿导线数据处理的过程中，可以减少温度的影响。
热电偶补偿导线的实际应用是这样的：将热电偶组合成补偿导线，并将这组补偿导线连接到温度变送器上，通过变送器将信号发送到控制系统，当系统检测到温度变化，控制系统会自动调整控制参数，从而实现温度参数的智能补偿。
热电偶补偿导线在工业控制中具有重要作用，它能够有效地提高热电偶量测的精度和准确度，可以大大降低热电偶量测结果出现偏差的概率，使系统正常运行，确保安全性和稳定性。
热电偶补偿导线的使用主要受到其成本以及设计和安装难度的
限制，但其重要性不容忽视，它在现代控制系统应用中非常重要，且未来应用更加广泛。
因此，对热电偶补偿导线的研究和利用，将有助于加强对热电偶量测的准确性，确保系统的正常运行，保障人们的生活安全。
总之，热电偶补偿导线是一种有效而可靠的控制系统，它能够有
效地提高热电偶量测的准确性，确保系统的可靠性，保证安全生产和安全生活。
这些补偿导线知识,助你补偿导线使用不出错
这些补偿导线知识,助你补偿导线使用不出错实际应用时，由于热电偶参比端的接线盒通常暴露在大气中，温度变化较大，如不采取措施，接线盒内温度既不可能为零，也不可能保持某个温度恒定不变，由此引起测量误差。
由于与热电偶相连的显示控制仪、无纸记录仪、I/O 插卡等均带环境温度补偿，可对这些装置与热电偶的接线点(即仪表接线端)温度t2进行补偿。
由此可见，关键是如何对热电偶的参比端温度t1进行补偿。
目前有多种参比端补偿方法，如恒温法、补偿电桥法、补偿热电偶法、补偿导线法等，但最常用的就是补偿导线法。
仪表工使用补偿导线时可参考 总结的补偿导线使用基本知识，便于大家正确使用热电偶补偿导线。
①各种分度号的补偿导线只能与相同分度号的热电偶配用，否则可能欠补偿或过补偿当我们用K分度号的补偿导线配用N分度号的热电偶，将造成过补偿，显示温度偏高；反之，用N分度号的补偿导线配用K分度号的热电偶，将造成欠补偿，显示温度偏低②热电偶及热电偶补偿导线分正负极，极性不能反接经理论证明，热电偶补偿导线使用时将极性接反导致的误差约为不用补偿导线时的2倍。
某化工厂在更换现场热电偶后出现温度测量值与实际温度有较大偏差，有时高有时低。
仔细检查后发现热电偶与补偿导线极性正负接反，按照极性调整补偿导线接线后故障消除。
③热电偶和热电偶补偿导线都有正负极之分，补偿导线极性反接时仪表显示值变化很大：a、补偿导线极性反接后，当热电偶与补偿导线连接处温度高于控制室温度时，仪表显示温度低于实际测量温度。
b、补偿导线极性反接后，当热电偶与补偿导线连接处温度低于控制室温度时，仪表显示温度高于实际测量温度。
c、补偿导线极性反接后，当热电偶与补偿导线连接处温度与控制室温度相同时，仪表显示温度与实际温度相同。
④补偿导线仪表盘接线点的位置不当，易引起误差我们知道，补偿导线只是把热电偶的参比端延长，起到移动参比端位置的作用，延伸后的参比端温度应当恒定或配用本身具有参比端温度自动补偿的装置，否则仍可能因新的参比端温度变化引起测量误差。
热电偶 补偿导线
热电偶补偿导线热电偶补偿导线是一种常用的温度测量装置，用于补偿热电偶的温度测量误差。
本文将介绍热电偶补偿导线的原理、结构、应用以及注意事项。
一、热电偶补偿导线的原理热电偶补偿导线的原理基于热电效应，即不同金属在温度变化下产生的电势差。
热电偶由两种不同金属线材组成，当两个金属的接触点处于不同温度时，就会产生电势差，通过测量这个电势差就可以得到温度值。
然而，热电偶的测量精度受到环境温度的影响，因为热电偶的输出信号与环境温度有关。
为了减小环境温度对温度测量的误差，需要使用热电偶补偿导线进行补偿。
二、热电偶补偿导线的结构热电偶补偿导线由两部分组成：热电偶导线和补偿导线。
热电偶导线采用与热电偶相同的金属材料制成，用于测量被测温度。
补偿导线则采用与热电偶相似的金属材料制成，用于测量环境温度。
两者通过连接头连接在一起，形成一个完整的热电偶补偿导线。
三、热电偶补偿导线的应用热电偶补偿导线广泛应用于工业自动化控制系统中的温度测量。
在工业过程中，温度是一个非常重要的参数，对于许多工艺过程的控制和监测起着至关重要的作用。
热电偶补偿导线可以提高温度测量的准确性，保证工艺过程的稳定性和安全性。
四、热电偶补偿导线的注意事项1. 热电偶补偿导线应与热电偶导线相同或相似的材料制成，以确保测量的精确性。
2. 热电偶补偿导线的长度应根据实际应用场景进行选择，过长或过短都会影响测量的准确性。
3. 在安装过程中，应避免热电偶补偿导线与其他金属材料产生接触，以免影响测量结果。
4. 热电偶补偿导线应定期检查和校准，以确保测量的准确性和稳定性。
5. 在使用过程中，应注意保护热电偶补偿导线的连接头，避免受到机械损伤或腐蚀。
总结：热电偶补偿导线是一种常用的温度测量装置，通过补偿热电偶的温度测量误差，提高了温度测量的准确性和稳定性。
在工业自动化控制系统中广泛应用，对于工艺过程的控制和监测起着重要作用。
在使用热电偶补偿导线时，需要注意选择合适的材料、合理的长度，并定期检查和校准，以确保测量结果的准确性。
scb补偿导线标准

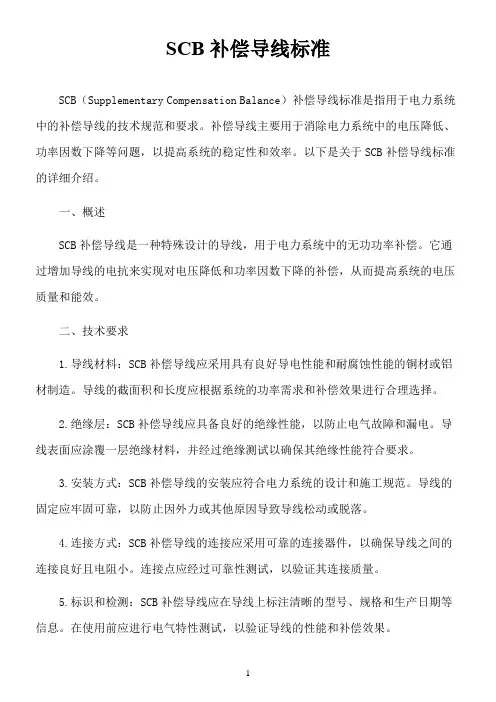

SCB补偿导线标准SCB（Supplementary Compensation Balance）补偿导线标准是指用于电力系统中的补偿导线的技术规范和要求。
补偿导线主要用于消除电力系统中的电压降低、功率因数下降等问题，以提高系统的稳定性和效率。
以下是关于SCB补偿导线标准的详细介绍。
一、概述SCB补偿导线是一种特殊设计的导线，用于电力系统中的无功功率补偿。
它通过增加导线的电抗来实现对电压降低和功率因数下降的补偿，从而提高系统的电压质量和能效。
二、技术要求1.导线材料：SCB补偿导线应采用具有良好导电性能和耐腐蚀性能的铜材或铝材制造。
导线的截面积和长度应根据系统的功率需求和补偿效果进行合理选择。
2.绝缘层：SCB补偿导线应具备良好的绝缘性能，以防止电气故障和漏电。
导线表面应涂覆一层绝缘材料，并经过绝缘测试以确保其绝缘性能符合要求。
3.安装方式：SCB补偿导线的安装应符合电力系统的设计和施工规范。
导线的固定应牢固可靠，以防止因外力或其他原因导致导线松动或脱落。
4.连接方式：SCB补偿导线的连接应采用可靠的连接器件，以确保导线之间的连接良好且电阻小。
连接点应经过可靠性测试，以验证其连接质量。
5.标识和检测：SCB补偿导线应在导线上标注清晰的型号、规格和生产日期等信息。
在使用前应进行电气特性测试，以验证导线的性能和补偿效果。
三、应用范围SCB补偿导线主要适用于中小型电力系统中的无功功率补偿。
它可以应用于电力变电站、工业厂区、商业建筑等场所，用于解决电力系统中的电压稳定和功率因数问题。
四、优点和局限性SCB补偿导线相比传统的无功补偿装置具有以下优点：-成本低廉：相对于其他无功补偿装置，SCB补偿导线的造价较低。
-安装方便：SCB补偿导线可以直接安装在现有的电力系统中，无需进行大规模改造。
-调节性能好：SCB补偿导线可以根据实际需要进行调节，以满足不同负载条件下的补偿要求。
然而，SCB补偿导线也存在一些局限性：-适用范围有限：SCB补偿导线主要适用于中小型电力系统，对于大型电力系统的补偿效果可能有限。
热电偶补偿导线
热电偶补偿导线简介热电偶补偿导线是用于热电偶温度测量中的一种重要组成部分。
它可以将热电偶与温度显示仪表或控制装置连接起来，并起到补偿导线与热电偶连接时可能存在的温度差异的作用。
本文将介绍热电偶补偿导线的原理、特点以及选型要点。
原理热电偶补偿导线的原理是基于热电效应。
热电效应是指当两个不同金属的导线连接成回路并形成焊点时，如果焊点处温度不一致，将会形成一个温度差，并产生一个与温度差成正比的电动势。
这种现象称为热电效应。
热电偶补偿导线中的两个导线材料与热电偶相同，通过连接在一起，可以在一定程度上消除因温度差异而产生的电动势，从而保证测量的准确性。
特点热电偶补偿导线具有以下特点：1.良好的耐高温性能：热电偶补偿导线通常需要在高温环境下工作，因此材料需要具有良好的耐高温性能，能够承受高温带来的膨胀和变形。
2.准确的补偿效果：热电偶补偿导线需要能够准确补偿热电偶连接时产生的温度差异，以保证测量的精度和准确性。
3.耐腐蚀性能：热电偶补偿导线通常需要在一些特殊的工作环境中使用，例如酸碱腐蚀性较强的场合，因此需要具有良好的耐腐蚀性能。
4.灵活性：热电偶补偿导线需要具有一定的灵活性，以适应不同测量场合的使用需求。
5.绝缘性能：热电偶补偿导线需要具有较好的绝缘性能，以保证电信号的传输质量。
选型要点在选择热电偶补偿导线时，需要注意以下要点：1.温度范围：根据实际的测量需求，选择适合的温度范围。
不同材料的热电偶补偿导线具有不同的温度范围，需要根据测量场合的最高工作温度来选择合适的材料。
2.导线材料：根据实际的测量需求和工作环境，选择合适的导线材料。
常见的导线材料有K、E、J、T等不同类型，根据其热电特性选择合适的型号。
3.外护套材料：外护套材料需要具有一定的耐腐蚀性能和耐高温性能，以适应不同测量场合的要求。
4.防护方式：根据实际的测量需求，选择合适的防护方式。
常见的防护方式有金属套管、瓷套管等不同类型，需要根据实际情况选择合适的方式。
详细介绍热电偶补偿导线常识
详细介绍热电偶补偿导线常识热电偶补偿导线是用于热电偶温度测量仪表中的一种导线，常用于工业控制和温度测量领域。
它的主要作用是将热电偶与测量仪表连接起来，并消除由于连接导线的温度差异引起的误差，确保温度测量的准确性。
下面将详细介绍热电偶补偿导线的常识。
1.热电偶补偿导线的基本原理：热电偶补偿导线的工作原理是利用两种不同金属的热电势差特性。
当两种金属连接在一起形成热电偶时，根据温度变化，形成一个微弱的电动势。
这个电动势可以通过导线传送到测量仪表，通过仪表的计算和处理，转化为对应的温度值。
2.热电偶补偿导线的材料：热电偶补偿导线的常见材料有铜、铜镍合金、镍铬合金等。
其中，铜作为导线材料具有优良的导电性能，可以传输较大的电流；铜镍合金具有良好的耐腐蚀性能和稳定性能，适用于高温环境；镍铬合金具有较高的耐高温性能，适用于较高温度范围的热电偶测量。
3.热电偶补偿导线的结构：热电偶补偿导线通常由两根导线组成，其中一根导线与热电偶相连接，称为正接线；另一根导线与测量仪表连接，称为负接线。
正接线需要与热电偶材料相同，以保证传感器的精度；而负接线则选用与热电偶相似的导线材料，以消除温度差异对测量结果的影响。
同时，热电偶补偿导线的外部通常会被绝缘材料进行包裹，以防止导线之间的电磁干扰和短路情况的发生。
4.热电偶补偿导线的使用注意事项：(1)防止热电偶补偿导线受到机械碰撞和挤压，避免导线断裂和连接不牢固；(2)避免热电偶补偿导线接触到潮湿、腐蚀性气体和液体，以免导致导线腐蚀和连接松动；(3)热电偶补偿导线的导线长度要适当，过长会增加热电偶补偿导线的热负荷，影响测量精度；而过短则会限制热电偶的应用范围；(4)注意热电偶补偿导线的连接方式，确保正接线与正极、负接线与负极相连接，避免导线交叉接线引起误差；(5)定期检查热电偶补偿导线的接线和绝缘情况，确保导线正常工作。
总结：热电偶补偿导线是热电偶测量仪表中不可或缺的组成部分，通过与热电偶相连接，消除温度差异对测量结果的影响，保证温度测量的准确性。
补偿导线原理
补偿导线原理补偿导线是一种用于电力输送和传输的重要元件，它起到了保护和补偿电力系统中的导线的作用。
补偿导线的原理是通过调节电流和电压的分布，使得系统中的导线在不同负载条件下都能够保持稳定和均衡的工作状态。
补偿导线的作用主要有两个方面。
首先，补偿导线可以帮助平衡电力系统中的电流分布。
在电力输送过程中，由于导线的电阻和电感等因素的存在，电流在导线中会产生一定的损耗和压降。
而补偿导线可以通过调节电流的分布，将电流从高电压的区域转移到低电压的区域，从而减小电流的损耗和压降，提高导线的输电效率。
补偿导线还可以帮助平衡电力系统中的电压分布。
在电力系统中，由于导线的电阻和电感等因素的影响，电压在导线中也会产生一定的损耗和压降。
而补偿导线可以通过调节电压的分布，将电压从高电压的区域转移到低电压的区域，从而减小电压的损耗和压降，提高导线的输电效率。
补偿导线的原理基于电力系统中的电磁感应和电流传输原理。
当电流通过导线时，会产生磁场。
而在电力系统中，由于电流的分布不均匀，导线周围的磁场也会存在一定的不均匀性。
而补偿导线则通过调节电流的分布，使得导线周围的磁场更加均匀，从而减小磁场对导线的影响，提高导线的传输效率。
补偿导线的设计和应用需要考虑多种因素，包括导线材料的选择、导线长度的确定、导线的布置方式等。
在选择导线材料时，需要考虑导线的电阻和电感等特性，以及导线的耐热性和耐腐蚀性等因素。
在确定导线长度和布置方式时，需要考虑导线的输电能力和系统的经济性等因素。
补偿导线是电力系统中重要的组成部分，它通过调节电流和电压的分布，帮助平衡电力系统中的电流和电压，并提高导线的输电效率。
补偿导线的原理基于电磁感应和电流传输原理，其设计和应用需要考虑多种因素。
通过合理的设计和应用，补偿导线可以有效地保护和补偿电力系统中的导线，提高系统的稳定性和可靠性。
补偿导线
补偿导线补偿导线是在一定温度范围内（包括常温0）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线，用他们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。
补偿导线分为延长性与补偿型。
补偿导线补偿导线按热电特性的允差不同分为精密级(符号S)和普通级（符号无）。
热电偶补偿导线产品使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。
已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；产品标准: 热电偶补偿导线：GB/T4989-94 热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；普通级：-40~+70℃及-40~+105℃两种；最小弯曲半径：补偿导线：不小于导线外8倍；补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍补偿电缆型号名称KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆注：1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的第一项，如EX-FF EX-FPF等。
什么是补偿导线？补偿导线作用的实质是什么
什么是补偿导线？补偿导线作用的实质是什么一、什么是补偿导线？补偿导线是在一定温度范围内（0~100℃）具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
二、补偿导线的分类从原理上分延长型和补偿型，延长型其合金丝的名义化学成分与配用的热电偶相同，因而热电势也相同，在型号中以“X”表示，补偿型其合金丝名义化学成分与配用的热电偶不同，但在其工作温度范围内，热电势与所配用热电偶的热电势标称值相近，在型号中以“C”表示。
从补偿精度分普通级和精密级，精密级补偿后的误差大体上只有普通级的一半，通常用在测量精度要求较高的地方。
如S、R分度号的补偿导线，精密级的允差为±2.5℃，普通级的允差为±5.0℃;K 、N分度号的补偿导线，精密级的允差为±1.5℃，普通级的允差为±2.5℃。
在型号中普通级的不标，精密级的加“S”表示。
从工作温度分一般用和耐热用，一般用工作温度为0 ~ 100℃（少数为0 ~ 70℃）;耐热用工作温度为0 ~ 200℃。
此外，可以线芯多少分为单股和多芯（软线）补偿导线，以是否带屏蔽层分为普通型和屏蔽型补偿导线，还有专用于防爆场合的本质安全电路用的补偿导线。
三、补偿导线特点① 热电特性稳定，电绝缘性能好，使用寿命长。
② 柔软，弯曲性能能好，使用方便。
③ 包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。
补偿导线结构和用途：①补偿导线由芯线和绝缘包覆层组成；②补偿导线应因芯线合金材质不同分为延长型和补偿型两种，延长型补偿导线有 NX （镍铬硅 - 镍硅镁）、 KX （镍铬 10-镍硅 3 ）、EX （镍铬 10- 铜镍 45 ）、 JX （铁 - 铜镍 45 ）、 TX （铜 - 铜镍 45 ），补偿型补偿导线有 SC 和 RC （铜 - 铜镍 0.6 ）、 KC （铜- 铜镍 40 ）、 NC （铁 - 铜镍）等；③补偿导线的绝缘包覆层与外套材料有聚氯乙烯，聚四氟乙烯，玻璃纤维，石英纱和陶瓷纤维等；金属屏蔽层有不锈钢网等；④热电偶补偿导线与显示仪表、记录仪或计算机连接构成测温系统，广泛用于电力、冶金、石油、化工、轻纺等工业及国防、科研等部门。
k热电偶补偿导线
K型热电偶补偿导线通常由补偿导线合金丝、绝缘层、护套和屏蔽层组成。
在一定温度范围内（包括常温），具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处温度变化所产生的误差。
在使用过程中，需要将热电偶的参比端远离电源，以保持稳定的温度。
此外，应选择与所使用的热电偶种类和所使用的场合相匹配的补偿导线，并根据工作温度范围进行选择。
在使用长度方面，建议控制在15米内，如果超出这个长度，建议使用温度变送器进行信号传输。
在选择和使用补偿导线时，还需要注意以下问题：
确认需要补偿的电压或电流范围，并选择相应的补偿导线。
确认需要传输的距离，并根据传输距离选择适当的线径和规格。
注意保护接点处不要受到外界干扰或温度变化的影响，以保持测量精度。
在使用过程中，应定期检查补偿导线的完好性，如有损坏应及时更换。
注意不要将补偿导线与动力线或干扰源交叉或平行铺设，以免影响测量精度。
详细介绍热电偶补偿导线常识
详细介绍热电偶补偿导线常识Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT详细介绍热电偶补偿导线常识热电偶常识详细介绍常识.1结构及定义简称，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2术语及符号延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。
补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。
允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
k分度热电偶补偿导线
k分度热电偶补偿导线
摘要：
一、热电偶补偿导线的概念
二、K 分度热电偶补偿导线的特点
三、K 分度热电偶补偿导线的应用领域
四、K 分度热电偶补偿导线的选型与使用注意事项
正文：
热电偶补偿导线是一种用于测量温度并将其转换为电信号的传感器。
热电偶补偿导线由两种不同金属导线组成，其连接点处于测量温度环境中。
当温度发生变化时，连接点处的两种金属导线产生热电势差，通过测量这个电信号可以得到温度值。
K 分度热电偶补偿导线是一种具有特定分度比的热电偶补偿导线，其主要用于测量-200℃至1300℃的温度范围。
K 分度热电偶补偿导线的特点是具有较高的热电势稳定性，较低的热电势温度漂移和良好的抗氧化性能。
K 分度热电偶补偿导线广泛应用于航空航天、石油化工、冶金、电力、建材等行业。
例如，在石油化工行业中，K 分度热电偶补偿导线可用于测量裂解炉、催化裂化装置等设备的温度；在电力行业中，可用于测量发电厂锅炉、汽轮机等设备的温度。
在选择和使用K 分度热电偶补偿导线时，需要注意以下几点：
1.根据实际测量温度范围选择合适的K 分度热电偶补偿导线；
2.考虑导线的耐腐蚀性能，选择适用于特定环境条件的导线；
3.确保导线的安装正确，避免与其他电缆过于接近，以减少电磁干扰；
4.在使用过程中，定期检查导线的状态，发现损坏或故障及时更换。
总之，K 分度热电偶补偿导线是一种在高温环境下具有优良性能的传感器，为各种工业领域的温度测量提供了可靠的支持。
补偿导线工作原理
补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。
用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。
补偿导线特点：① 热电特性稳定，电绝缘性能好，使用寿命长。
② 柔软，弯曲性能好，使用方便。
③ 包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。
补偿导线结构和用途①补偿导线由芯线和绝缘包覆层组成；②补偿导线应因芯线合金材质不同分为延长型和补偿型两种，延长型补偿导线有 NX （镍铬硅 - 镍硅镁）、 KX （镍铬 10- 镍硅 3 ）、 EX （镍铬 10- 铜镍 45 ）、 JX （铁 - 铜镍 45 ）、TX （铜 - 铜镍 45 ），补偿型补偿导线有 SC 和 RC （铜 - 铜镍 0.6）、KC（铜 - 铜镍 40 ）、 NC （铁 - 铜镍）等；③补偿导线的绝缘包覆层与外套材料有聚氯乙烯，聚四氟乙烯，玻璃纤维，石英纱和陶瓷纤维等；金属屏蔽层有不锈钢网等；④热电偶补偿导线与显示仪表、记录仪或计算机连接构成测温系统，广泛用于电力、冶金、石油、化工、轻纺等工业及国防、科研等部门。
补偿导线的选择补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。
例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。
通常kx工作温度为-20～100℃,宽范围的为-25～200℃。
普通级误差为±2.5℃,精密级为±1.5℃。
2. 接点连接与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。
与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。
3. 使用长度因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。
k分度热电偶补偿导线
k分度热电偶补偿导线摘要：1.K 分度热电偶补偿导线的概念2.K 分度热电偶补偿导线的作用3.K 分度热电偶补偿导线的种类4.K 分度热电偶补偿导线的选择与使用5.K 分度热电偶补偿导线的发展前景正文：一、K 分度热电偶补偿导线的概念K 分度热电偶补偿导线，是一种用于热电偶温度测量的信号传输线，主要用于将热电偶产生的热电势转换为标准电信号，以便于显示、记录和控制。
它能够有效地延长热电偶的测量范围，提高测量的准确性和稳定性。
二、K 分度热电偶补偿导线的作用K 分度热电偶补偿导线的主要作用有以下几点：1.补偿热电势：热电偶在温度变化时会产生热电势，补偿导线可以对这部分热电势进行补偿，从而提高测量的准确性。
2.延长测量范围：补偿导线可以将热电偶的测量范围延长到更低的温度，从而满足不同场合的需求。
3.提高抗干扰能力：补偿导线具有较强的抗干扰能力，能够有效地抵御外界电磁干扰和温度梯度干扰，保证测量的稳定性。
三、K 分度热电偶补偿导线的种类根据材质和用途的不同，K 分度热电偶补偿导线主要有以下几种：1.铜镍补偿导线：主要用于一般工业场合，具有良好的耐腐蚀性和稳定性。
2.镍铬补偿导线：具有较高的电阻率和热稳定性，适用于高温场合。
3.铂铑补偿导线：具有最高的热稳定性和抗氧化性，适用于极高温场合。
四、K 分度热电偶补偿导线的选择与使用在选择K 分度热电偶补偿导线时，应根据实际测量场合的温度范围、气氛、耐腐蚀性等要求进行选择。
在使用过程中，应注意以下几点：1.确保补偿导线与热电偶的连接牢固可靠。
2.避免补偿导线受到机械损伤，影响测量准确性。
3.定期检查补偿导线的绝缘性能，确保其正常使用。
五、K 分度热电偶补偿导线的发展前景随着工业自动化技术的不断发展，对于温度测量的准确性和稳定性要求越来越高。
因此，K 分度热电偶补偿导线在材料、工艺和结构等方面还将不断优化和改进，以满足日益增长的市场需求。
温度补偿导线原理
温度补偿导线原理
温度补偿导线原理是指通过一种特殊的导线结构和材料，可以对测量结果进行温度补偿，以消除温度变化对测量结果的影响。
温度补偿导线通常由两种不同的金属材料组成，这两种金属具有不同的热膨胀系数。
当导线受到温度变化影响时，两种金属材料会以不同的比例发生热膨胀或收缩，导致导线整体长度发生变化。
为了实现温度补偿，通常会在测量电路中引入一个相同材料的参考导线，该参考导线与测量导线处于相同的温度环境中。
通过测量参考导线与测量导线之间的电动势差，可以得到温度引起的测量误差。
通过对测量结果进行修正，可以根据参考导线与测量导线的温度差异，计算出一个补偿系数，从而消除温度变化对测量结果的影响。
温度补偿导线的原理基于热电效应，即不同材料的导线在温度变化时会产生不同的电势差。
通过合理设计导线的结构和材料，可以使得测量结果在不同温度下具有较高的准确性和稳定性。
这种技术常用于温度传感器、温度计等需要进行精确测量的领域。
热电偶补偿导线知识
热电偶补偿导线知识1 结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。
2.3 允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
3 补偿导线的分类3.1 品种按照补偿导线所匹配的热电偶的品种列于表1。
详细介绍热电偶补偿导线常识
详细介绍热电偶补偿导线常识OMEGA热电偶热电偶常识补偿导线详细介绍热电偶补偿导线常识.1 结构及定义热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。
在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
热电偶与测量装置之间使用补偿导线，其优点有二：1.改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；2.降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。
2 术语及符号2.1 延长型补偿导线延长型补偿导线又称延长型导线，其合金丝的名义化学成分及热电动势标称值与配用的热电偶相同，用字母“X”附在热电偶分度号之后表示，例如“KX”表示K型热电偶用延长型补偿导线。
2.2 补偿型补偿导线补偿型补偿导线又称补偿型导线，其合金丝的名义化学成分与配用的热电偶不同，但其热电动势值在0-100℃或0-200℃时与配用热电偶的热电动势标称值相同，用字母“C”附在热电偶分度号之后表示，例如“KC”。
不同合金丝可以应用于同一分度号的热电偶，并用附加字母区别，如“KCA”、“KCB”。
2.3 允差热电偶用补偿导线的允差是由于测量系统中引用了补偿导线而产生的最大偏差，该值用微伏表示，其允差的大小分为精密级和普通级两种。
2.4 符号S——表示热电特性为精密级补偿导线。
普通级补偿导线不标字母；G——表示一般用补偿导线；H——表示耐热用补偿导线；R——表示线芯为多股的补偿导线。
线芯为单股的补偿导线不标字母；P——表示有屏蔽层的补偿导线；V——表示绝缘层或护套为聚氯乙烯材料（PVC）；F——表示绝缘层为聚四氟乙烯材料；B——表示护套为无碱玻璃丝材料。
补偿导线名词解释
补偿导线名词解释
嘿，你知道啥是补偿导线不？补偿导线啊，就像是电器世界里的神
奇小助手！比如说吧，你家里的电器线，那就是普通的线，让电能够
从插座跑到电器里。
但补偿导线可不一样，它就像是给电器加了个特
别的装备！
想象一下，在一个大工厂里，各种仪器仪表都在忙碌地工作着。
这
时候，温度啊、压力啊这些因素都会对测量结果产生影响。
那补偿导
线就挺身而出啦！它能弥补这些外界因素带来的误差，让测量结果更
准确呢！就好比你在跑步比赛中，有个专门给你加油助力的小伙伴，
让你能跑得更快更稳！
“哎呀，那补偿导线到底是怎么做到的呀？”你可能会这么问。
嘿嘿，它可有着自己的小秘密呢！它的材质和普通导线不太一样，能够更好
地适应不同的环境。
而且它和那些仪器仪表就像是最佳搭档，配合得
超级默契！
在很多工业领域，补偿导线可是不可或缺的呢！没有它，那些精密
的测量可能就会变得乱七八糟啦！“哇塞，那可不行啊！”对吧？它就
像是一个默默守护着测量工作的小英雄，不声不响地发挥着巨大的作用。
我觉得啊，补偿导线虽然看起来不起眼，但真的是超级重要的！它就像是隐藏在幕后的高手，为了让一切都能顺利进行而努力着。
所以可别小瞧了它哟！。
补偿导线、补偿电缆系列型号的分类
补偿导线、补偿电缆系列型号的分类————————————————————————————————作者：————————————————————————————————日期：补偿导线、补偿电缆系列型号的分类一、补偿导线、补偿电缆1、用途用于分度号为S、B、K、E、J、T、N、和 EU、EA型热电偶配用的补偿导线，补偿电缆。
2、特点敷设简单，具有防潮，阻燃，耐酸碱，耐高温，耐老化的特点，屏蔽可防止外界干扰。
3、使用温度耐高温型：（代号HF4），-40℃—+275℃耐热型（HB2）-40℃ —+200℃普通型：（GV2-20 ℃—+100℃4、产品的命名代号和表示方法配用K型热电偶2*1.5mm²补偿导线（屏蔽）。
例：①耐高温型表示式：KX-HF4P2*1.5mm2②耐热型表示式：KX-HB2P2*1.5mm2③普通型表示式：KC-GV2P2*1.5mm2配用E型热电偶4对2*1.5mm2补偿电缆（屏蔽）。
例：①耐高温型表示式:EX-HF4P4*2*1.5mm2②耐热型表示式：EX-HB2P4*2*1.5mm2③普通型表示式：EX-GV2P4*2*1.5mm25、补偿导线型号、种类和绝缘着色补偿导线补偿电缆配用热电偶型号补偿合金丝绝缘层着色名称分度号正极负极正极负极BC 铜铜红黄铂铑30-铂铑6 BSC 铜铜镍红绿铂铑10-铂SKC 铜康铜红蓝镍铬-镍硅KKX 镍铬镍硅红黑镍铬-镍硅KEX 镍铬铜镍红棕镍铬-铜镍 EJX 铁铜镍红紫铁-铜镍JTX 铜铜镍红白铜-铜镍T 镍铬镍硅红灰镍铬硅-镍硅N NX硅NC 铁铜镍红橙镍铬硅-镍硅N二、本安型补偿导线补偿电缆1、产品用途：适用于本质安全电路中热电偶与仪表间的信号传输，通常成为本安型补偿导线，本安型补偿电缆。
2、使用温度：电缆敷设时温度应不低于0℃,弯曲半径应不小于电缆外径的10倍。
3、产品结构说明：1、对绞线组2、隔离层3、对屏蔽4、隔离层5、填充6、总屏蔽 7、隔离层外护套4、产品的命名和表示方法：本安型KX补偿电缆5对（10芯）线芯截面1.5mm2可表示为：•一般用普通级对屏蔽软线芯：ia-kx-GBPJR5×2×1.5mm2•一般用精密级总屏蔽：ia-kx-GAPJR5×2×1.5mm2•一般用心普通级对屏总屏：ia-kx-GBPJR5×2×1.5mm2•耐热用精密级多股软线芯屏蔽：ia-kx-HAPJR5×2×1.5mm2 5、主要技术数据配用热电偶本安补偿导线、补偿电缆分度号名称型号合金丝绝缘着色正极负极正极负极B 铂铑30-铂铑6BC 铜铜红黄S 铂铑10-铂SC 铜镍红绿K 镍铬-镍硅KC 铜康铜红蓝K 镍铬-铜硅KX 镍铬镍硅红黑E 镍铬-铜镍EX 镍铬铜镍红棕J 铁-铜镍JX 铁铜镍红紫T 铜-铜镍TX 铜铜镍红白N 镍铬硅-镍硅NX 镍铬硅镍硅红灰N 镍铬硅-镍硅NC 铁铜镍红橙注：R型热电偶：铂铑13-铂补偿导线可用SC代替。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补偿导线 >> 补偿导线、电缆--用途、使用温度、型号、名称、规格的表示方法
型号、名称、规格的表示方法：
本产品适用分度号为：S、R、B、K、E、J、T、N 和EA 型热电偶配用的补偿导线
补偿线缆参数
订货时需标明型号、规格、线芯截面、线芯数、屏蔽方式和数量
例: EX-GVVR 2×2.5mm2 1500m EX-FPF-GS 24×2×2.5mm2 1000m(总屏蔽) KX-HF4BPP-GS 12×2×1.5mm2 12000m(分对屏)
热电偶用补偿导线和补偿电缆
补偿导线制造依据：GB/T 4989-94
补偿电缆制造依据：企业标准
本产品主要用于电力、化工、石油、冶金、轻纺等厂矿及国防等行业等自动化测量仪表的连接线。
产品分类、允差等级及标志
产品主要结构组成
产品使用特性
* 一般用补偿导线（电缆）允许工作温度为-20oC- +100oC，耐热用补偿导线（电缆）允许工作温度为-25oC- +200oC。
* 补偿导线（电缆）敷设时的环境温度应不低于0oC，弯曲半径不小于导线（电缆）—外径的10倍。
订货须知
* 订货时应注明产品名称、标准、型号、规格、数量及额定电压
* 交货长度、时间
* 其它特殊要求。
