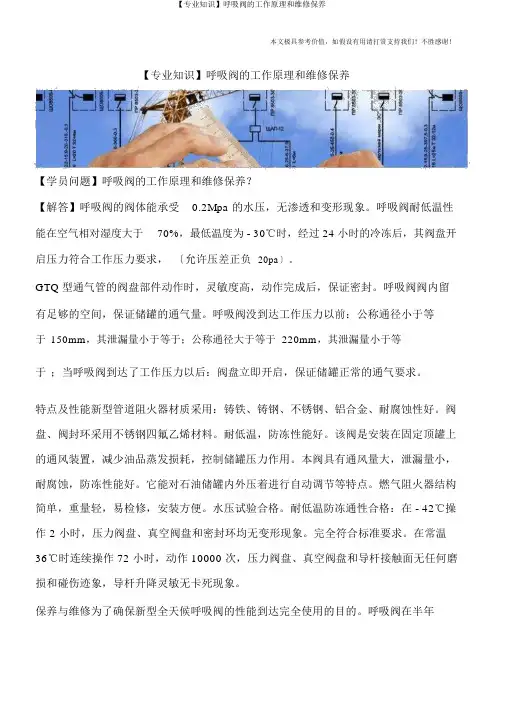

【专业知识】呼吸阀工作原理和维修保养

【专业知识】呼吸阀的工作原理和维修保养【学员问题】呼吸阀的工作原理和维修保养？【解答】呼吸阀的阀体能承受0.2Mpa 的水压，无渗透和变形现象。

呼吸阀耐低温性能在空气相对湿度大于70%，最低温度为 - 30℃时，经过 24 小时的冷冻后，其阀盘开启压力符合工作压力要求，〔允许压差正负20pa〕。

GTQ型通气管的阀盘部件动作时，灵敏度高，动作完成后，保证密封。

呼吸阀阀内留有足够的空间，保证储罐的通气量。

呼吸阀没到达工作压力以前：公称通径小于等于150mm，其泄漏量小于等于；公称通径大于等于 220mm，其泄漏量小于等于；当呼吸阀到达了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。

特点及性能新型管道阻火器材质采用：铸铁、铸钢、不锈钢、铝合金、耐腐蚀性好。

阀盘、阀封环采用不锈钢四氟乙烯材料。

耐低温，防冻性能好。

该阀是安装在固定顶罐上的通风装置，减少油品蒸发损耗，控制储罐压力作用。

本阀具有通风量大，泄漏量小，耐腐蚀，防冻性能好。

它能对石油储罐内外压着进行自动调节等特点。

燃气阻火器结构简单，重量轻，易检修，安装方便。

水压试验合格。

耐低温防冻通性合格：在 - 42℃操作 2 小时，压力阀盘、真空阀盘和密封环均无变形现象。

完全符合标准要求。

在常温36℃时连续操作 72 小时，动作 10000 次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。

保养与维修为了确保新型全天候呼吸阀的性能到达完全使用的目的。

呼吸阀在半年进行检查和保养。

1、检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤。

2、重新安装压力阀盘时，就保证接触面要严密，导杆升降灵活。

3、启用新的呼吸阀时，必须去除阀盘间的防震物。

操作压力： A级正压： 355Pa〔36 亳米水柱〕负压： 295Pa〔30 亳米水柱〕B 级正压： 980Pa〔100 亳米水柱〕负压： 295Pa〔30 亳米水柱〕C级正压： 1765Pa〔180 亳米水柱〕负压： 295Pa〔30 亳米水柱〕*GFQ全天候呼吸阀 *GZW-I 阻爆燃管道阻火器 *QZF-89 型铝合金全天候防火呼吸阀*QHXF-89防爆呼吸阀以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

2024年消防空气呼吸器的维护与保养(3篇)

2024年消防空气呼吸器的维护与保养消防空气呼吸器是一种专门用于进行火灾扑救和救援工作的重要装备，因此对其维护与保养是非常重要的。

本文将从以下几个方面进行详细介绍。

一、日常维护1. 检查压力：定期检查空气呼吸器的氧气和空气缸的压力是否正常，确保压力在设计范围内。

2. 检查气源连接：检查气源连接是否牢固，防止气源泄漏。

3. 清洁呼吸面罩：定期清洁呼吸面罩，确保视野清晰，呼吸畅通。

二、零部件维护1. 清洁呼吸阀：定期清洁呼吸阀，防止灰尘和杂物进入，影响呼吸效果。

2. 更换滤芯：根据使用情况，及时更换滤芯，保证过滤效果和呼吸畅通。

3. 检查压力表：定期检查呼吸器压力表的准确性，确保显示的压力与实际压力相符。

三、存储与保养1. 存放环境：将呼吸器存放在干燥、通风的环境中，避免潮湿和高温，防止气瓶压力异常和气源污染。

2. 定期检查：定期检查呼吸器的存放状况，如气瓶是否有损坏、气体泄漏等情况。

3. 整理配件：将呼吸器的配件进行整理，防止损坏和丢失。

四、周期维护1. 检测气源：定期检测气瓶的气源质量，确保氧气纯度符合要求。

2. 进行漏气测试：定期进行漏气测试，检查呼吸器是否存在泄漏现象，必要时更换密封件。

3. 定期检修：定期将呼吸器送至专业维修机构进行检修，对有故障或磨损的部件进行更换。

五、培训与使用1. 培训操作人员：对消防人员进行呼吸器的正确使用和维护培训，确保操作人员掌握正确的使用方法。

2. 注意操作规程：操作人员在使用呼吸器时，要按照使用手册中的操作规程进行操作，严禁随意拆卸和更改部件。

3. 使用时需注意安全：使用呼吸器时，要注意消防现场的安全，避免呼吸器受到外力冲击和化学物质的侵蚀。

六、记录与追踪1. 建立档案：对每个呼吸器建立详细的档案，包括购买日期、更换记录、维修记录等信息。

2. 追踪检测结果：对周期维护中的漏气测试、气源检测等结果进行记录和追踪，及时发现问题并采取措施。

综上所述，对消防空气呼吸器的维护与保养非常重要，可以保证呼吸器的正常运行，提高救援效果，同时也可以延长呼吸器的使用寿命。

机械式呼吸阀门维护保养规程

机械式呼吸阀门维护保养规程
维修保养是机械式呼吸阀门的非常重要的一环，以保证其正常工作。

下面我们就来看看机械式呼吸阀门维护保养规程主要有哪些：
首先，应定期检查机械式呼吸阀门的工作状态。

比如检查机械式呼吸阀门的外观，查看阀门是否有异常破裂痕迹、松旋螺钉及管路堵塞等现象；检查弹簧及卡簧等零件，以确定它们是否需要更换。

其次，要定期清洗机械式呼吸阀门。

手工擦洗其表面和内部多个孔位，以除去内部渣和积
累的灰尘，以保持其能够良好工作状态。

再者，应定期更换机械式呼吸阀门的密封件和部件。

根据设备的具体使用状况、工作环境，来判断是否更换密封件和部件，以确保呼吸阀门的良好密封性能。

最后，要定期更换机械式呼吸阀门的焊缝管，以避免性能不佳的情况。

总的来说，机械式呼吸阀门维护保养需要我们定期进行检查、清洗和更换以上部件，才能够确保阀门能够正常工作，从而起到安全生产的作用。

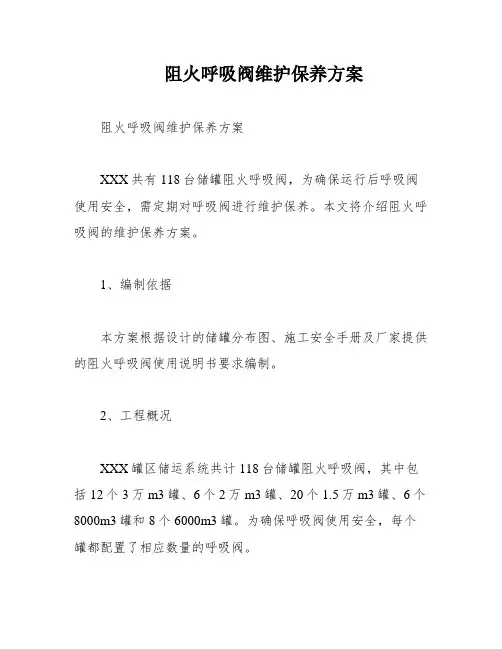

阻火呼吸阀维护保养方案

阻火呼吸阀维护保养方案阻火呼吸阀维护保养方案XXX共有118台储罐阻火呼吸阀，为确保运行后呼吸阀使用安全，需定期对呼吸阀进行维护保养。

本文将介绍阻火呼吸阀的维护保养方案。

1、编制依据本方案根据设计的储罐分布图、施工安全手册及厂家提供的阻火呼吸阀使用说明书要求编制。

2、工程概况XXX罐区储运系统共计118台储罐阻火呼吸阀，其中包括12个3万m3罐、6个2万m3罐、20个1.5万m3罐、6个8000m3罐和8个6000m3罐。

为确保呼吸阀使用安全，每个罐都配置了相应数量的呼吸阀。

3、呼吸阀的简介根据国家标准《石油化工企业设计防火规范》（GB-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

呼吸阀通过维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。

呼吸阀和阻火器是储罐不可缺少的安全措施。

4、维护与保养概述呼吸阀的维护保养包括定期检查、清洗和更换损坏部件。

检查时需要注意呼吸阀的密封性和弹簧张力是否符合要求。

清洗时需使用清洁剂，不能使用溶剂。

更换损坏部件时需使用原厂配件。

5、维保前的准备工作维保前需要准备好相应的工具和设备，例如扳手、橡胶手套、清洁剂等。

同时，需要关闭相应的管道和阀门，确保维保过程中不会对系统造成影响。

6、维保的实施维保过程中需要按照厂家提供的维护保养手册进行操作，严格按照要求进行检查、清洗和更换损坏部件。

操作时需注意安全，避免造成人员和设备的伤害。

7、维保记录汇总维保结束后需要记录维保情况，包括维保时间、维保人员、维保内容等信息，并将记录归档保存。

8、HSE管理在维保过程中需要遵守公司的HSE管理要求，确保维保过程中不会对环境和人员造成危害。

9、施工机具施工机具需要经过检查和维护，确保其正常运行。

同时，需要使用符合要求的机具，避免因机具问题造成维保不当。

10、危害因素分析在维保过程中需要对可能存在的危害因素进行分析，采取相应的措施进行防范和避免。

11、维保记录表格为方便记录维保情况，可以制作相应的维保记录表格，记录维保时间、维保人员、维保内容等信息，以便于管理和归档。

防爆阻火呼吸阀的结构及工作原理、维护保养

单点课教程One Point Lesson
题目Theme：
防爆阻火呼吸阀的结构及工作原理、维护保养部门Department：
制作人Prepared by：
类别Sort：
基础知识改善事例故障处理六源寻找编号Code：
审批人Checked by：
日期Date：
2011.12.10
课程内容：
一、呼吸阀的简介
根据国家标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全措施。

呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。

二、结构及工作原理
呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制，罐内外气体通道的启闭，维持油罐压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。

防爆阻火呼吸阀由（1）阀盖、（2）负压阀盘、（3）阻火板、（4）防雨帽、（5）正压阀盘、（6）阀体等6个部件构成。

正压阀盘负压阀盘阻火板
防爆阻火呼吸阀工作原理是用正压阀盘、负压阀盘上的阀杆限位阀板，由正负压力决定呼气或吸气。

呼吸阀应该具有泄放正压和负压两方面功能，具体如下：当容器承受正压时，呼吸阀正压阀盘向上运动，打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀负压阀盘向上运动，打开吸入气体泄放负压。

由此保证压力在一定范围内，保证容器安全。

防爆阻火呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时破坏，且能减少罐内介质和损耗。

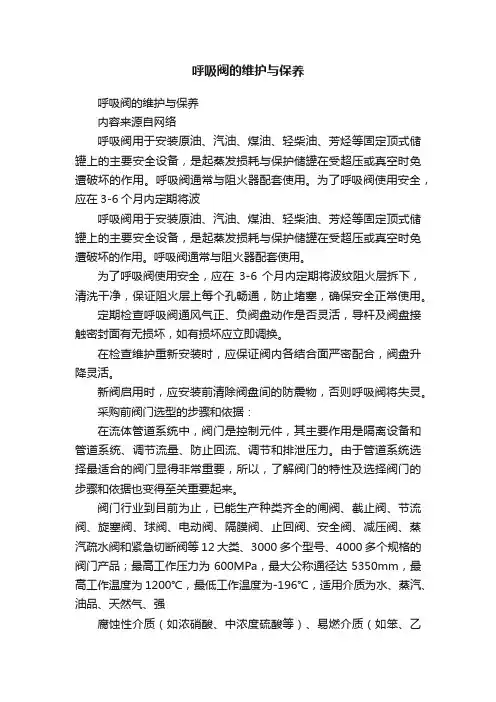

呼吸阀的维护与保养

呼吸阀的维护与保养呼吸阀的维护与保养内容来源自网络呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。

呼吸阀通常与阻火器配套使用。

为了呼吸阀使用安全，应在3-6个月内定期将波呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。

呼吸阀通常与阻火器配套使用。

为了呼吸阀使用安全，应在3-6 个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。

定期检查呼吸阀通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。

在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。

新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

阀门承压件材质铸铜、铸铁、球墨铸铁、高硅铸铁、铸钢、锻钢、高、低合金钢、不锈耐酸钢、哈氏合金、因科镍尔、蒙乃尔合金、双相不锈钢、钛合金等。

并且能够生产各种电动、气动、液动阀门驱动装置。

油管呼吸阀的作用和维护保养

油管呼吸阀的作用和维护保养1.通气：当油箱或油管系统的内部产生过多的气体或增压时，油管呼吸阀会打开，允许空气流入或供氧给系统，以减轻或平衡油箱或系统内部的压力。

2.排气：当油箱或油管系统内部的压力过高时，油管呼吸阀会打开，允许过压气体排出，以保证系统的正常运行。

3.防止灰尘和杂质进入：油管呼吸阀内部通常设有过滤网，可以过滤空气中的灰尘和杂质，防止其进入油箱或油管系统，避免对系统的损坏和故障。

4.防止油漏：当油箱或其他油管系统发生泄漏时，油管呼吸阀会自动关闭，防止油液外漏，以减少油的浪费和环境污染。

对油管呼吸阀的维护保养非常重要，可以延长其使用寿命并确保其正常运行。

以下是一些常见的维护保养步骤：1.定期清洁：应定期清洁油管呼吸阀，以确保过滤网畅通无阻。

可以使用清洁溶液和软毛刷轻轻清洁阀体和过滤网的表面，然后用干净的抹布擦干。

2.定期检查：定期检查油管呼吸阀的外观和工作状态，确保没有损坏或松动的零部件。

如发现问题，应及时更换或修理。

3.更换维护：应根据使用情况和制造商的建议，定期更换油管呼吸阀的密封垫、弹簧等易损件，以确保其正常工作。

4.调节压力：有些油管呼吸阀可以调节压力，因此，使用者可以根据实际需要和系统的要求，在适当的时间和条件下调节和更改油管呼吸阀的开启和关闭压力。

5.防止过度压力：应避免让油管呼吸阀长时间处于过压状态，以免损坏阀体和密封垫。

6.防止振动和冲击：应放置和安装油管呼吸阀在稳定的位置上，避免受到振动和冲击，以免损坏或影响其正常工作。

总之，油管呼吸阀的正确维护保养将确保其可靠和长时间的运行。

只有持续监控和维护，才能保证油管系统的安全运行，减少故障和停机时间，提高工作效率和生产效益。

呼吸阀维护保养规程

呼吸阀维护保养规程一、呼吸阀简介根据国家标准〈油化工企业设计防火规范〉(GB50160-90)之规定,“甲、乙类液体的固定顶罐,应用阻火器与呼吸阀”。

可见呼吸阀、阻火器就是储罐不可缺少的安全设施。

呼吸阀不仅能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能减少罐内介质的挥发与损耗,满足储罐大小呼吸的通气要求。

二、结构及工作原理呼吸阀就是保护储罐安全的重要附件,安装于灌顶,用于自动控制储罐内外气体通道的启闭,维持储罐的压力平衡,对储罐的超压或超真空起保护作用,又可以在一定范围内降低储罐内介质的蒸发损失。

呼吸阀就是利用阀盘(有时阀盘上加重块)的重量,来控制罐内的呼气压力与吸入的真空度。

当罐内气体的压力超过油罐的允许压力值时,压力阀即被顶开,混合气从罐内逸出(呼出),使罐内的压力不再增高。

当罐内气体的真空度超过储罐的允许真空度时,真空阀即被顶开,吸入空气(吸入)维持储罐压力平衡。

压力在一定范围内,储罐不呼吸,所以呼吸阀在一定程度上减少了介质的蒸发损耗。

呼吸阀控制的压力与真空度的数值应根据储罐结构本身的允许值来决定。

选择呼吸阀型号时,要根据介质收发作业时的最大排量来确定。

呼吸阀的直径大于250mm时,可选用两个不超过250mm的呼吸阀。

当罐内气压力大于储罐允许压力时,介质蒸汽经压力阀外逸,此时真空阀处于关闭状态;当罐内气压力小于储罐允许真空度时,新鲜空气通过真空阀进入罐内,此时压力阀处于关闭状态,允许压力(或真空压力)靠调节盘的重量来控制。

三、机械呼吸阀选择表储罐收发介质流量(m³/h) 呼吸阀数呼吸阀规格＜25 1 DN5026～100 1 DN100101～150 1 DN150151～250 1 DN200251～300 1 DN250＞300 2 DN300四、呼吸阀主要技术参数法)GB5908-87等标准进行制造与验收。

五、呼吸阀的使用维护呼吸阀常见故障主要有:漏气、卡死、粘结、堵塞、冻结以及压力阀与真空阀常见开等。

1呼吸阀检查与维护

1呼吸阀检查与维护呼吸阀除了日常检查维护外，还应定期进行较全面的检查和维护，一般每年第一、四季度每月检查两次，第二、三季度每月检查一次。

检查维护的主要内容是：（1）打开呼吸阀的顶盖，检查呼吸阀内部的阀盘、阀座、导杆、导孔、弹簧等有无生锈和积垢，并进行清洁，必要时用煤油清洗：（2）检查阀盘开闭是否灵活，有无卡滞现象，阀盘与阀座的接触面（密封面）是否良好，必要时应拆下修理，密封面的材料为有色金属，应用红丹润滑油研磨剂进行研磨；（3）检查阀体封口网是否完好，有无冰冻、堵塞，应擦去网上的污锈和灰尘，保证气体进出畅通；（4）检查压盖衬垫是否严密，必要时应更换；（5）给螺栓加油保护。

参考：广西天盛港务有限公司油罐呼吸阀检查制度油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失，同时拥有阻火的作用。

为了确保呼吸阀经常处于良好的工作状态，特制定本制度。

1、为了保障呼吸阀的正常功用，规定每个月定期检查一次，在有车船装卸作业时，每2小时检查一次。

2、定期检查通风正、负压阀盘动作是否灵活。

3、检查阀壳网罩是否破裂，压盖衬垫是否严密，冬季有无冰冻；4、认真检查导杆及阀盘接触密封面有无损坏。

5、在检查维护时，应当保证阀内各结合面严密配合，阀盘升降灵活。

6、保持呼吸阀及阻火器铜丝网的清洁畅通。

7、每隔6个月将波纹阻火层拆下，保持阻火层上的每个孔通畅，防止堵塞，确保安全正常使用。

8、发现呼吸阀出现故障，有可能影响其正常工作时，应当立即汇报当班值长或者专业领导。

9、每次检查完毕，做好详细记录。

油罐呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制油罐内外气体通道的启闭，维持油罐的压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。

油罐呼吸阀工作原理是利用阀盘(有时阀盘上加重块)的重量，来控制罐内的呼气压力和吸入的真空度。

不锈钢阻火呼吸阀安全操作及保养规程

不锈钢阻火呼吸阀安全操作及保养规程一、前言不锈钢阻火呼吸阀是常见的消防设施之一，其作用是在发生火灾时，防止火势蔓延，保护结构物和人员安全。

因此，合理的安装和操作不锈钢阻火呼吸阀是确保火灾安全的重要措施。

本文旨在介绍不锈钢阻火呼吸阀的安全操作和保养规程，帮助用户更好地使用和维护该设备。

二、安全操作规程1. 安装在安装不锈钢阻火呼吸阀时，需要按照相关标准进行操作。

安装前，应对安装位置进行评估，确保其能够覆盖需要保护的范围。

同时，还需要执行以下操作：•确认阀门、管道、组件未损坏、完好无缺。

•阀门安装后需要进行严格的静密性测试。

•检查管道是否清洁，安装前需要冲洗管道。

2. 操作在使用不锈钢阻火呼吸阀时，需要注意以下事项：•定期开展检查测试，确保其能够正常运行。

•在发生火灾时，应根据现场情况判断是否需要关闭阻火呼吸阀，避免阀门关闭后形成过高压力影响抑制效果。

•在关闭阻火呼吸阀时，需要缓慢关闭，不能使用过大的力量。

3. 常见故障与处理不锈钢阻火呼吸阀出现故障时，需要及时进行处理。

下面介绍几种常见故障和处理方法：1）阀门漏气阀门漏气是不锈钢阻火呼吸阀的常见故障之一。

处理方法包括：•松紧螺丝，确认螺丝处于紧固状态。

•更换阀门或密封垫。

2）阀门卡住阀门卡住是不锈钢阻火呼吸阀的另一个常见故障。

处理方法如下：•检查阀门有无异物卡住。

•使用适当的工具轻轻移动阀门。

3）电池故障不锈钢阻火呼吸阀电池电量过低时，会影响其正常运行，需要及时更换电池。

三、保养规程不锈钢阻火呼吸阀的正常运行与及时的保养密不可分。

以下为保养规程：1. 检查测试定期检查测试不锈钢阻火呼吸阀，可以及早发现故障并及时处理。

检查内容包括：•检查机械部分是否完好无损，包括阀门是否正常开合、弹簧等是否完整。

•检查电子部件的运作状态。

•检查电池状态，确保电量充足。

2. 清洁保养阻火呼吸阀的清洁保养需要注意以下几点：•清洗清理设备和周围环境，避免杂物妨碍阀门运行。

呼吸阀及阻火器阀安全操作及保养规程

呼吸阀及阻火器阀安全操作及保养规程前言呼吸阀及阻火器阀是职业安全防护装备中的非常重要的一部分，用于防止工作人员在高风险环境下吸入有害气体和灰尘等物质。

正确地使用和保养呼吸阀及阻火器阀不仅能保障工作人员的安全，也能延长装备的使用寿命。

本文旨在介绍呼吸阀及阻火器阀的安全操作以及保养规程。

呼吸阀和阻火器阀的分类呼吸阀和阻火器阀可分为两类：空气呼吸阀空气呼吸阀是工作人员在有害气体和灰尘等物质环境下进行呼吸防护的设备。

空气呼吸阀由面罩、气瓶、阀门及管路组成，工作人员通过面罩呼吸气瓶中的气体，从而保证呼吸安全。

空气呼吸器可分为一次性、半面式、全面式三种类型，一次性呼吸器主要应用于短时间、或一次性使用的场合，如救援、灾区救助等场合；半面式呼吸器是气阀、面罩、橡胶鼻夹、吸气阀、气瓶和，滤毒盒六部分组成，减少呼出二氧化碳，可断流降费，适用于有一定有毒气体或者灰尘物的环境，全面式呼吸器是最高级别的空气呼吸器，能充分保护面部、气道和呼吸系统等。

全面式呼吸器通常应用于化学、彩笔、药妆、解决刚出现的事故之前，人员必须离开危险区域等场合。

阻火器阀阻火器阀能够在氧气局部缺乏的环境下，防止燃烧物质自然氧化。

阻火器阀的主要应用场合是煤矿、石油化工、液化气等危险场所，适用于防止火花或高温引起的爆炸事故。

呼吸阀和阻火器阀的正确使用方法呼吸阀和阻火器阀的正确使用方法也叫做安全操作规程。

正确、规范的使用呼吸阀和阻火器阀能有效保障工作人员的安全。

1.操作前检查。

在使用呼吸阀和阻火器阀前，工作人员应先检查装备的整体情况是否完好，特别是阀门、管道、接头等部分是否存在磨损、老化等情况。

2.正确佩戴。

佩戴呼吸阀或阻火器阀时，应先清洗面罩，检查面罩是否有裂缝或其他损伤，然后将面罩戴在头部，保证面罩和面部密闭，从而避免有害气体侵入。

3.调节阀门。

在使用呼吸阀和阻火器阀时，应根据所处环境情况及工作时间长短，适当调节阀门，避免气瓶气体过快消耗或连续放气造成呼吸不畅的情况。

呼吸阀故障分析及预防维护措施

54一、呼吸阀概述和原理分析依据国家标准《石油化工企业设计防火规范》GB50160-2008的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”。

由此可见，呼吸阀是储罐关键的安全设备之一，通常都安装在储罐顶上的装置，用来平衡储罐内外压力差，防止罐内出现超压或真空对储罐造成破坏，也可以减少罐内液体的蒸发力度。

呼吸阀的工作原理：呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。

当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持储罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不再继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将呼吸阀的负压阀盘顶开，使外界气体得以进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压达到平衡，从而达到保护储罐的目的。

如图示1。

图1二、呼吸阀常见故障漏气、堵塞、粘结、卡死、冻结等都是储罐呼吸阀常见的故障。

1.漏气呼吸阀一直处于在用状态，外界的介质等会导致呼吸阀阀盘生锈、密封材料老化变形，亦或是杂质进入阀内部划伤阀盘的接触面，导致密封面损伤变形，或是因外部台风、地震致使阀体内部阀杆倾斜等原因导致的漏气。

2.堵塞呼吸阀处于在用状态，平时疏于清理，致使尘土、锈渣等杂物沉积于呼吸阀内部通道，以及蜂或鸟类动物在呼吸阀口筑巢等原因，导致呼吸阀堵塞。

3.粘结呼吸阀粘结的原因一般都是蒸汽、水分等与沉积于阀盘、阀座、导杆等杂物混合发生化学物理变化，久而久之阀盘与阀座或者阀杆粘结在一起，导致呼吸阀无法正常工作。

4.卡死呼吸阀安装的时候工人安装不正确，亦或是储罐变形导致的阀杆歪斜以及阀杆锈蚀等情况导致的沿导杆上下活动不到位，从而导致阀盘无法转动。

液压式呼吸阀的维护保养

液压式呼吸阀的维护保养液压式呼吸阀的维护保养液压式呼吸阀又叫液压式安全阀，它与机械式呼吸阀并排安装于油罐顶部，是为防止储罐上机械式呼吸阀发生故障而设置的，其压力稍高于机械式呼吸阀。

当机械式呼吸阀运行过程中应某种原因发生失灵（如锈蚀、阻塞、冬季结冰等），液压式呼吸阀将发挥作用，以保证储油罐的正常呼吸作用，确保储油罐的安全。

液压式呼吸阀法兰装在储罐顶的阻火器上，阀体内充润滑油。

当罐内外压力平衡时，阀内油面也处于平衡；当罐内压力大于大气压力时，罐内蒸汽以气泡形态经油层冲出并进入大气；当罐内压力低于大气压力，储罐则吸入空气以维持内外压力平衡。

液压呼吸阀应装在机械呼吸阀的旁边，如果两者设在罐顶的不同位置上，而且密封状态不良时，就可能经过两个阀在罐内形成对流通风，造成油品的蒸发损失。

液压呼吸阀多用于地面油罐，尤其是收发作业频繁的油罐，更有装设的必要性。

阀内润滑油要求具有较好的流动性，其凝固点要低于当地最低气温，并且不易挥发。

液压安全阀的检查与维护主要有两个方面，一是阀体，二是液封油料。

特别是液封油料，由于在使用过程中要挥发损耗一部分，另外，水蒸汽及罐内排出的一部分油气会凝结到液封油料中，因此，长期使用后，液封油料的数量和重度都将有所变化，为保证其控制压力的正确性，必须定期进行检查和校正。

日常查库和作业时，要加强对液压安全阀的检查，如阀体有异常，阀体有无渗漏，液封油高度是否符合规定，必要时添加同类油品；油罐进出油作业时，液压安全阀运行情况是否正常；封口网是否完好和畅通。

每季度应进行一次定期检查。

检查维护的主要内容有，内筒隔板有无锈穿而造成进出口旁通，内筒游标尺密封垫是否良好；液封油高度是否符合要求，必要时添加液封油；液封油是否合格，放出底部水和杂质，必要时化验油品或更换油品（更换品种后，液封油高度应通过换算确定）；每年秋末放出液封油，清洁阀壳内部一次，必要时更换新油品。

呼吸阀检验、维护保养的要求

呼吸阀检验、维护保养的要求1.《常压储罐完整性管理》（国标/T37327）8.6.1常压储罐用呼吸阀每年至少进行一次检验。

8.6.2检验前应审查以下资料：a）呼吸阀的产品型号、操作压力等级；b）制造日期，产品合格证，安装日期，竣工验收文件；c）运行周期内的在线检查记录；d）历次定期检验报告。

8.6.3检验前应明确检验项目及合格标准，并取得使用单位认可，使用单位按要求做好准备工作。

8.6.4呼吸阀的检验内容包括外观检查、开启压力、通气量和泄漏量试验等。

8.6.5呼吸阀的外观应无异常锈蚀、泄漏和杂物堵塞。

8.6.6呼吸阀的开启压力、通气量和泄漏量应满足设计要求。

2.《危险化学品企业安全风险隐患排查治理导则》应急（2019）78号（四）静设备的管理企业应对储罐呼吸阀（液压安全阀）、阻火器、泡沫发生器、液位计、通气管等安全附件按规范设置,并定期检查或检测，填写检查维护记录。

3.《关于开展大型油气储存基地安全风险评估工作的通知》企业应对储罐呼吸阀（液压安全阀）、阻火器、泡沫发生器、液位计、通气管等安全附件按规范设置，并定期检查或检测，填写检查维护记录。

4.油气储存企业安全风险评估指南（试行）4.3设备安全风险评估5.3.1重点评估内容1）评估储罐选型是否可以满足介质危险性的相关要求。

2）国内首次采用的储罐型式是否开展有效的安全可靠性论证。

3）评估储罐相关安全附件（如安全阀、爆破片、呼吸阀、阻火器、氮封等）的设置符合性、有效性及运行情况。

6.《国家安全监管总局关于进一步加强化学品罐区安全管理的通知》（安监总管三（2014）68号）（四）加强化学品罐区设备设施管理。

对化学品罐区设备设施要定期检查检测，确保储罐管线阀门、机泵等设备设施完好。

加强化学品储罐腐蚀监控，定期清罐检查，发现腐蚀减薄及时处理。

确保储罐安全附件和防雷、防静电、防汛设施及消防系统完好；有氮气保护设施的储罐要确保氮封系统完好在用。

7.《SY5225石油天然气钻井、开发、储运防火防爆安全生产技术规程》第7.4.1.1条储油罐呼吸阀、阻火器、液压安全阀的设置应分别按SY/T0511、SY/T0512和SY/T0525.1执行。

阻火呼吸阀维护保养方案

阻火呼吸阀维护保养方案舟山世纪太平洋化工有限公司舟山世纪太平洋化工有限公司浙江舟山世纪太平洋化工有限公司——阻火呼吸阀安装检修方案目录1、编制依据 (1)2、工程概况 (1)3、呼吸阀简介 (1)4、维护与保养概述 (2)5、维保前的准备工作 (2)6、维保的实施 (3)7、维保记录汇总 (3)8、HSE管理 (3)9、施工机具 (4)10、危害因素分析 (4)11、维保记录表格 (5)1、编制依据根据设计的储罐分布图、施工安全手册及厂家提供的阻火呼吸阀使用说明书要求。

2、工程概况浙江舟山世纪太平洋化工有限公司罐区储运系统共计118台储罐阻火呼吸阀，其中：12个3万m3罐，每个罐配置3台DN350呼吸阀，计36个；6个2万m3罐，每个罐配置2台DN250呼吸阀；20个1.5万m3罐，每个罐配置2台DN250呼吸阀；6个8000m3罐，每个罐配置2台DN250呼吸阀；8个6000m3罐，每个罐配置2台DN250呼吸阀；为确保运行后呼吸阀使用安全，需定期对呼吸阀进行维护保养。

3、呼吸阀的简介根据国家标准《石油化工企业设计防火规范》（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。

可见呼吸阀、阻火器是储罐不可缺少的安全措施。

呼吸阀通过维持储罐气压平衡，确保储罐在超压或真空时免遭破坏。

呼吸阀是保护油罐安全的重要附件，安装于罐顶，用于自动控制，罐内外气体通道的启闭，维持油罐压力平衡，对油罐的超压或超真空起保护作用，又可以在一定范围内降低油品的蒸发损失。

呼吸阀结构及工作原理如下：防爆阻火呼吸阀由（1）阀盖、（2）负压阀盘、（3）阻火板、（4）防雨帽、（5）正压阀盘、（6）阀体等6个部件构成。

第1页正压阀盘负压阀盘阻火板防爆阻火呼吸阀工作原理是用正压阀盘、负压阀盘上的阀杆限位阀板，由正负压力决定呼气或吸气。

呼吸阀具有泄放正压和负压两方面功能，具体如下：当容器承受正压时，呼吸阀正压阀盘向上运动，打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀负压阀盘向上运动，打开吸入气体泄放负压。
