广厦CAD楼梯空间计算说明书
广厦CAD计算书

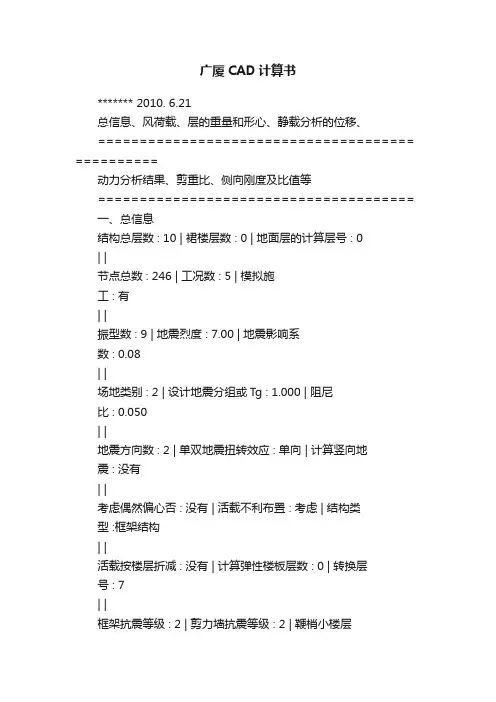

广厦CAD计算书******* 2010. 6.21总信息、风荷载、层的重量和形心、静载分析的位移、====================================== ==========动力分析结果、剪重比、侧向刚度及比值等======================================一、总信息结构总层数 : 10 | 裙楼层数 : 0 | 地面层的计算层号 : 0| |节点总数 : 246 | 工况数 : 5 | 模拟施工 : 有| |振型数 : 9 | 地震烈度 : 7.00 | 地震影响系数 : 0.08| |场地类别 : 2 | 设计地震分组或Tg : 1.000 | 阻尼比 : 0.050| |地震方向数 : 2 | 单双地震扭转效应 : 单向 | 计算竖向地震 : 没有| |考虑偶然偏心否 : 没有 | 活载不利布置 : 考虑 | 结构类型 :框架结构| |活载按楼层折减 : 没有 | 计算弹性楼板层数 : 0 | 转换层号 : 7| |框架抗震等级 : 2 | 剪力墙抗震等级 : 2 | 鞭梢小楼层| |抗震时活载折减系数 : 0.50 | 周期折减系数 : 0.80 | 地震力调整系数 : 1.00| |抗震剪力调整段数 : 0 | 安全等级 : 2 | 梁主筋强度 : 360000| |梁箍筋强度 : 270000 | 柱主筋强度 : 360000 | 柱箍筋强度 : 270000| |剪力墙主筋强度 : 360000 | 剪力墙分布筋强度 : 270000 | 钢构件钢牌号 : 1| |型钢构件钢牌号 : 1 | 钢净截面/全截面 : 0.95 | 梁调幅系数 : 0.80 | |梁刚度增大系数 : 1.50 | 连梁刚度折减系数 : 0.60 | 梁扭矩折减系数 : 0.40| |梁跨中弯矩增大系数: 1.00 | 混凝土容重 : 25.0 | 钢材容重 : 78.5 计算弹性楼板层号 : 没有基本风压 : 0.50 体形系数 : 1.30 基底标高 : 0.00地面粗糙度 : 2杆件数 :层号梁根数柱根数墙片数1 39 26 02 43 26 03 43 26 04 43 26 06 06 43 26 07 43 26 08 5 5 0----------------------------------------------------总数: 302 187 0层高、材料 :层号层高梁混凝土强度等级(C) 柱混凝土强度等级(C) 墙混凝土强度等级(C)1 3.00 20 25 02 3.00 20 25 03 3.00 20 25 04 3.00 20 25 05 3.00 20 25 06 3.00 20 25 07 3.00 20 25 08 3.00 20 25 0-------------------最高层总高: 24.00二、风荷载层号 X-风(kN) X-剪力(kN) X-倾覆弯矩(kN-m) Y-风(kN) Y-剪力(kN) Y-倾覆弯矩(kN-m)1 22.00 190.17 2627.91 52.03 406.56 5178.302 22.00 168.17 2057.40 52.03 354.53 3958.623 22.00 146.17 1552.89 52.03 302.50 2895.034 23.32 124.17 1114.38 55.15 250.47 1987.535 25.04 100.85 741.87 59.23 195.32 1236.126 26.55 75.81 439.32 62.79 136.09 650.167 27.89 49.26 211.89 65.97 73.30 241.898 21.37 21.37 64.11 7.33 7.33 21.99--------------------------------------------------------------------------------总风荷载: 190.17 406.56三、各层的重量、形心和重心层重量层形心层重心层号 Wp(kN) Wm(kN.m2) X(m) Y(m) X(m) Y(m)1 1548.86 143109.54 13.3400 5.6400 13.8750 6.29302 5278.25 447589.67 13.3400 5.6400 13.6820 5.89303 5278.25 447589.67 13.3400 5.6400 13.6820 5.89304 5278.25 447589.67 13.3400 5.6400 13.68205.89305 5278.25 447589.67 13.3400 5.6400 13.68205.89306 5278.25 447589.67 13.3400 5.6400 13.6820 5.89307 3654.68 334867.21 13.3400 5.6400 12.9390 5.53708 489.11 7880.67 1.4200 4.1400 1.4580 4.2080----------------------------32083.92 2723805.80(质点总重量) (总转动惯量)恒载总重量: 30003.05 (kN)活载总重量: 4161.74 (kN)四、静力分析1、恒荷载产生的各层竖向最大位移层号点号 Z-最大位移(mm)1 柱 16 0.612 柱 30 2.533 柱 30 2.824 柱 30 2.885 柱 30 2.736 柱 30 2.367 柱 30 1.668 柱 2 0.302、活荷载 1 产生的各层竖向最大位移层号点号 Z-最大位移(mm)1 柱 14 0.062 柱 14 0.123 柱 14 0.144 柱 14 0.155 柱 14 0.136 柱 14 0.107 柱 13 0.068 柱 1 0.033、活荷载 2 产生的各层竖向最大位移层号点号 Z-最大位移(mm)1 柱 21 0.052 柱 28 0.333 柱 28 0.364 柱 28 0.365 柱 28 0.356 柱 28 0.337 柱 28 0.258 柱 4 0.024、X 向风荷载产生的各层水平最大位移层号点号 X-位移(mm) U/H 点号 X-层间位移(mm) u/h1 柱 1 0.17 柱 1 0.17 1/180962 柱 1 0.38 柱 1 0.21 1/141043 柱 1 0.56 柱 1 0.18 1/162624 柱 1 0.73 柱 1 0.16 1/184545 柱 1 0.86 柱 1 0.14 1/216296 柱 1 0.98 柱 1 0.11 1/267407 柱 1 1.06 柱 1 0.09 1/349138 柱 1 1.24 1/19355 柱 1 0.18 1/16887-------------------------------------------平均值 : 0.16 1/193555、Y 向风荷载产生的各层水平最大位移层号点号 Y-位移(mm) U/H 点号 Y-层间位移(mm) u/h1 柱 1 0.34 柱 1 0.34 1/ 87052 柱 1 0.85 柱 1 0.50 1/ 59683 柱 1 1.30 柱 1 0.45 1/ 65984 柱 1 1.71 柱 1 0.41 1/ 73985 柱 1 2.05 柱 1 0.35 1/ 86406 柱 1 2.33 柱 1 0.28 1/107207 柱 1 2.54 柱 1 0.21 1/144618 柱 1 2.69 1/ 8920 柱 1 0.15 1/20195-------------------------------------------平均值 : 0.34 1/ 8920五、动力分析结果1、振型参与质量振型周期转角单个振型参与质量(%) 累加振型参与质量(%) 振型方向因子(%)X 平动 Y 平动扭转 X 平动 Y 平动扭转X 平动 Y 平动扭转1 0.7739 118.17 13.91 45.35 24.15 13.91 45.35 24.1516.12 55.70 28.182 0.7053 33.10 61.48 25.65 1.08 75.39 71.00 25.2469.22 29.47 1.313 0.6364 130.36 13.54 15.40 55.97 88.93 86.39 81.2114.88 20.39 64.734 0.2444 124.20 1.78 4.22 6.79 90.71 90.61 88.0022.50 48.31 29.185 0.2255 32.73 5.25 2.76 0.09 95.95 93.37 88.0970.45 29.27 0.286 0.2000 115.91 0.53 2.75 6.60 96.48 96.12 94.697.46 31.07 61.477 0.1355 31.62 0.80 0.33 0.05 97.28 96.44 94.7456.97 21.81 21.218 0.1287 131.95 0.62 0.66 0.01 97.90 97.10 94.7541.54 42.71 15.759 0.1084 99.48 0.03 0.88 0.52 97.93 97.98 95.271.63 53.62 44.75地震作用最大的方向= 121.66 (度)2、周期与特征向量1 振型2 振型3 振周期: 0.77395 (s) 周期: 0.70533 (s) 周期: 0.63636 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转角层号 X-向 Y-向 Z-转角层号X-向 Y-向 Z-转角塔: 1 振型方向: Y 向振型方向: X 向振型方向: 转角1 0.0012 -0.0020 0.0002 1 0.0030 0.0017 0.0000 1 0.0017 -0.0015 -0.00032 0.0032 -0.0053 0.0004 2 0.0072 0.0043 0.0001 2 0.0036 -0.0035 -0.00073 0.0049 -0.0084 0.0007 3 0.0108 0.0067 0.0001 3 0.0054 -0.0056 -0.00114 0.0065 -0.0113 0.0009 4 0.0140 0.0090 0.0002 4 0.0069 -0.0075 -0.00145 0.0078 -0.0139 0.0011 5 0.0166 0.0109 0.0002 5 0.0079 -0.0091 -0.00176 0.0088 -0.0159 0.0013 6 0.0184 0.0124 0.0003 6 0.0086 -0.0104 -0.00207 0.0100 -0.0184 0.0014 7 0.0196 0.0132 0.0003 7 0.0081 -0.0096 -0.00228 0.0132 -0.0372 0.0015 8 0.0212 0.0098 0.0004 8 0.0053 0.0160 -0.00234 振型5 振型6 振周期: 0.24442 (s) 周期: 0.22554 (s) 周期: 0.20002 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转角层号 X-向 Y-向 Z-转角层号X-向 Y-向 Z-转角塔: 1 振型方向: Y 向振型方向: X 向振型方向: 转角1 0.0041 -0.0055 0.0005 1 0.0082 0.0049 0.0000 1 -0.0033 0.0056 0.00082 0.0093 -0.0126 0.0012 2 0.0173 0.0108 -0.0001 2 -0.0061 0.0116 0.00173 0.0105 -0.0147 0.0014 3 0.0190 0.0123 -0.0001 3 -0.0064 0.0126 0.00204 0.0074 -0.0111 0.0011 4 0.0125 0.0087 -0.0001 4 -0.0037 0.0078 0.00145 0.0012 -0.0030 0.0004 5 0.0007 0.0015 -0.0001 5 0.0006 -0.0004 0.00036 -0.0056 0.0066 -0.0004 6 -0.0115 -0.0065 0.0000 6 0.0045 -0.0087 -0.00107 -0.0112 0.0154 -0.0012 7 -0.0195 -0.0128 0.0001 7 0.0056 -0.0124 -0.00218 -0.0215 0.0433 -0.0020 8 -0.0288 -0.0193 0.0003 8 0.0034 0.0181 -0.00327 振型 8 振型 9 振型周期: 0.13545 (s) 周期: 0.12867 (s) 周期: 0.10838 (s)特征向量: 特征向量: 特征向量:层号 X-向 Y-向 Z-转角层号 X-向 Y-向 Z-转角层号X-向 Y-向 Z-转角塔: 1 振型方向: X 向振型方向: Y 向振型方向: Y 向1 -0.0085 0.0048 -0.0007 1 -0.0082 -0.0072 0.0005 1 0.0024 -0.0104 -0.00092 -0.0159 0.0093 -0.0013 2 -0.0141 -0.0135 0.0010 2 0.0033 -0.0176 -0.00163 -0.0066 0.0046 -0.0008 3 -0.0052 -0.0062 0.0006 3 0.0003 -0.0044 -0.00074 0.0097 -0.0046 0.0004 4 0.0092 0.0074 -0.0004 4 -0.0029 0.0136 0.00095 0.0155 -0.0090 0.0011 5 0.0134 0.0131 -0.0010 5 -0.0022 0.0143 0.00166 0.0044 -0.0039 0.0008 6 0.0027 0.0046 -0.0006 6 0.0011 -0.0030 0.00047 -0.0131 0.0067 -0.0004 7 -0.0117 -0.0106 0.0004 7 0.0021 -0.0169 -0.00148 -0.0542 0.0393 -0.0026 8 -0.0418 -0.0498 0.0040 8 0.0001 0.0207 -0.00913、周期比第一扭转周期/第一平动周期= 0.6364/ 0.7739= 82.22 %4、地震作用方向角 : 0.00 (度)(1) 输出地震作用的标准值其中:Fx为X方向地震作用,Fy为Y方向地震作用,Ft为转角方向地震作用.振型: 1层号 Fx(kN) Fy(kN) Ft(kN.m)1 1.9765 -3.2262 24.69502 17.1345 -28.5884 198.24983 26.4591 -45.4423 316.52554 34.8939 -61.0993 426.78175 42.0004 -74.7037 523.10826 47.4129 -85.5548 600.70887 37.2574 -68.6456 492.10708 6.5702 -18.5763 12.3583--------------- --------------- ---------------SUM 213.7049 -385.8366 2594.5342振型: 2层号 Fx(kN) Fy(kN) Ft(kN.m)2 88.1280 52.4379 85.20803 133.2602 82.6281 141.83344 172.5513 110.4363 199.57365 204.1660 134.3184 254.11626 226.5583 153.0034 302.20487 166.7713 112.8914 256.52148 24.2244 11.2202 6.6470 --------------- --------------- --------------- SUM 1026.6147 663.0745 1256.6111振型: 3层号 Fx(kN) Fy(kN) Ft(kN.m)1 3.1576 -2.7433 -47.03322 23.1068 -22.4343 -365.58613 34.2487 -35.3986 -575.87154 43.4820 -47.4310 -769.66425 50.4175 -57.7609 -935.91516 54.7445 -65.7794 -1065.77587 35.7360 -42.3636 -865.22808 3.1391 9.4068 -21.6179 --------------- --------------- --------------- SUM 248.0322 -264.5043 -4646.6917振型: 4层号 Fx(kN) Fy(kN) Ft(kN.m)1 3.8969 -5.2278 46.02912 29.9646 -40.6698 324.98853 33.6903 -47.4375 389.64194 23.7545 -35.7077 313.07295 3.9357 -9.6837 121.85636 -18.1213 21.1583 -117.33527 -25.0254 34.3039 -246.45568 -6.4109 12.9392 -9.8477 --------------- --------------- --------------- SUM 45.6845 -70.3250 821.9503振型: 5层号 Fx(kN) Fy(kN) Ft(kN.m)1 13.3229 7.9589 -6.92992 95.9001 59.8169 -53.46324 69.3230 48.3580 -57.57295 4.1130 8.5039 -26.95076 -63.4567 -36.1905 11.87157 -74.6903 -48.9331 33.03308 -14.7490 -9.8928 2.2002 --------------- --------------- --------------- SUM 134.6902 97.5989 -165.5722振型: 6层号 Fx(kN) Fy(kN) Ft(kN.m)1 1.6829 -2.8929 -37.79762 10.7202 -20.4312 -256.14023 11.1661 -22.0196 -291.46284 6.4448 -13.7620 -208.98585 -1.1177 0.7371 -38.75346 -7.9333 15.2744 154.86837 -6.8601 15.1005 228.50938 -0.5602 -2.9442 8.5093 --------------- --------------- --------------- SUM 13.5428 -30.9380 -441.2531振型: 7层号 Fx(kN) Fy(kN) Ft(kN.m)1 5.4037 -3.0334 38.89252 34.2731 -20.0006 233.05413 14.1853 -10.0262 139.72584 -20.8561 9.9517 -75.60215 -33.3729 19.4791 -210.11616 -9.5452 8.3685 -140.54477 19.5973 -9.9638 53.33838 10.8510 -7.8668 8.3880 --------------- --------------- --------------- SUM 20.5362 -13.0915 47.1359振型: 8层号 Fx(kN) Fy(kN) Ft(kN.m)1 4.5568 3.9934 -28.06082 26.7194 25.5962 -165.57123 9.8854 11.8039 -93.53264 -17.4971 -14.1270 65.75825 -25.3269 -24.9165 160.71916 -5.1574 -8.7534 100.72387 15.3080 13.9776 -48.58428 7.3451 8.7564 -11.2711--------------- --------------- ---------------SUM 15.8332 16.3304 -19.8186振型: 9层号 Fx(kN) Fy(kN) Ft(kN.m)1 0.2763 -1.1780 -9.25032 1.2786 -6.7934 -52.00233 0.1263 -1.7042 -22.58434 -1.1180 5.2498 30.77885 -0.8477 5.5013 51.39456 0.4276 -1.1425 14.70267 0.5611 -4.5303 -35.11688 0.0033 0.7422 -5.2642--------------- --------------- ---------------SUM 0.7076 -3.8549 -27.3420(2) 总的地震作用Fxo= 1087.30 (kN) Fyo= 821.21 (kN) Fto= 5550.09 (kN.m)(3) 层刚点位移层号 X-位移(mm) Y-位移(mm) Z-转角(rad)1 1.11 0.38 0.042 2.61 0.96 0.103 3.94 1.51 0.154 5.09 2.02 0.215 6.02 2.46 0.256 6.68 2.80 0.297 7.10 3.06 0.328 7.72 5.24 0.34(4) 位移响应组合最大值层号点号 X-位移(mm) Y-位移(mm) U/H 点号层间位移(mm) u/h 1 柱 1 1.17 0.65 柱 1 1.17 1/25652 柱 1 2.77 1.65 柱 1 1.60 1/18703 柱 1 4.21 2.61 柱 1 1.45 1/20724 柱 1 5.48 3.49 柱 1 1.29 1/23325 柱 1 6.53 4.25 柱 1 1.07 1/27946 柱 1 7.30 4.86 柱 1 0.81 1/37197 柱 1 7.78 5.30 柱 1 0.51 1/58468 柱 1 8.34 5.64 1/ 2877 柱 1 0.59 1/5060--------------------------------------平均值 : 1.06 1/2826(5) 地震作用下每层的水平力、层剪力、层弯矩层号 X 向水平力 X 向层剪力 X 向层弯矩 Y 向水平力 Y 向层剪力 Y 向层弯矩1 19.48 1087.30 15806.28 13.46 821.21 12034.402 143.85 1073.93 12605.56 104.02 812.28 9618.393 179.44 974.04 9474.43 133.21 741.53 7252.504 197.58 838.42 6623.45 149.36 642.195086.285 218.58 670.63 4152.14 167.80 516.68 3198.936 247.20 467.18 2161.80 192.86 362.16 1672.287 193.26 224.49 768.27 152.86 175.46 601.158 32.72 32.72 98.15 31.19 31.19 93.56(6) 平面下、上两端点X向位移楼面两端点水平位移(mm)之大者与楼面两端点水平位移(mm)平均值之比值。
广厦CAD系统说明书
第1章广厦建筑结构CAD起步1为什么要采用广厦建筑结构CAD广厦建筑结构CAD系统是一个面向民用建筑的多高层结构CAD软件。
可完成从建模、计算到施工图自动生成与处理的砌体结构、钢筋混凝土结构、钢结构和它们的混合结构的一体化设计工作,结构材料可以是砖、钢筋混凝土和钢,结构计算部分包括空间薄壁杆系计算SS和空间墙元杆系计算SSW。
广厦建筑结构CAD系统是在容柏生院士的指导下,由XX省建筑设计研究院和XX 市广厦软件XX联合开发的。
广厦建筑结构CAD系统于1996年12月18日通过专家鉴定, SSW分析程序于20XX11月通过建设部组织的鉴定,新规X版广厦建筑结构CAD系统于20XX12月13日通过建设部组织的鉴定。
广厦CAD已被全国约5000家设计单位正式采用,是XX开发的结构CAD的杰出代表。
使用广厦建筑结构CAD的理由:1) AutoCAD风格的模型输入和图纸编辑;2〕快速、高质量的施工图生成技术;3) 墙元杆系SSW和薄壁杆系SS两大空间分析程序;4) 异形柱建模、计算和出图的设计功能完善;5) 复杂砖混、底框、内框、外框和边框的处理能力;6) 一次建模、多套计算,最后出图的设计流程;7) 国内两大集成化结构CAD之一,功能齐全,结果稳定可靠;8) 优惠价格,可以人手一套;9) 优秀的服务态度和质量。
2广厦建筑结构CAD安装步骤2.1支持的Windows系统有:Windows 9x/ME/NT/2000/XP,网络USB狗支持跨网段。
2.2个人版、单位版和授权版安装1)在没有插软件狗的情况下,运行光盘上“软件狗驱动程序\MicroDogInstdrv.exe〞安装软件狗驱动程序;2)插上并口软狗或USB软件狗;3)若插上USB软件狗有提示“寻找新硬件〞,选择继续,一直到安装完毕;4)运行光盘上的\gs10\Setup.exe,直至安装完毕。
更详细的内容见光盘上的“单机版和授权版安装和卸载说明.txt〞文件。
(整理)GSPLOT广厦CAD说明书第02章.

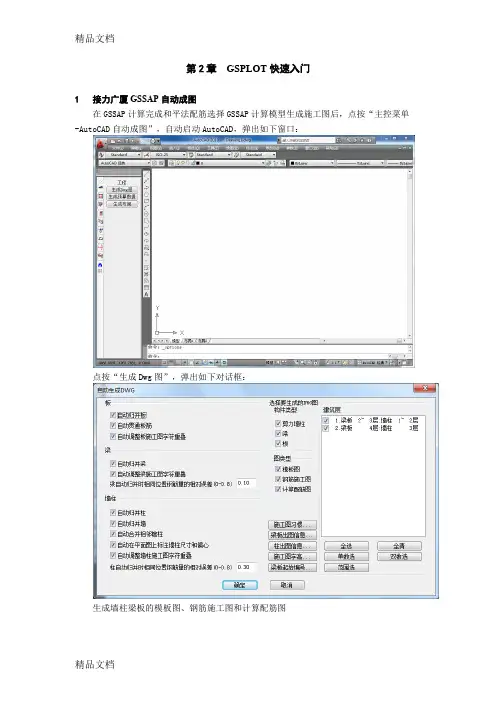

第2章GSPLOT快速入门1接力广厦GSSAP自动成图在GSSAP计算完成和平法配筋选择GSSAP计算模型生成施工图后,点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图2接力SATWE自动成图在SATWE计算完成后,在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程,然后再录入中选择“工程─从PKPM读入数据”菜单。
点按“确认”,自动把PKPM模型转化为广厦模型,直接退出录入系统,分别依次点按“主控菜单-楼板次梁砖混计算”和“平法配筋”,平法配筋选择SATWE计算模型生成施工图,再点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图3模板图快速生成如下可快速得到墙柱梁板的模板图:广厦用户:1、把建筑轴线通过“DwgtoGs”导入广厦录入;2、在“录入”中布置墙柱梁板3、在“录入”中生成GSSAP计算数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图,不需进行“GSSAP计算”;4、在“AutoCAD自动成图”中生成Dwg。
PKPM用户:1、把建筑轴线导入PM录入;2、在“PM”中布置墙柱梁板,经SATWE进入参数设置和数据检查;3、在“录入”中选择采用SATWE计算结果或采用GSSAP计算结果从PKPM读入数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图;4、在“AutoCAD自动成图”中生成Dwg。
4设置施工图习惯生成Dwg图时弹出如下对话框,点按施工图习惯,弹出施工图习惯修改对话框:板的施工图习惯不采用大样方法,而采用平法表示,可选择11G101板平法表示,板钢筋可选择不编号、按“直径和间距”或“直径、间距和长度”编号,缺省不编号。
2024版结构CAD(广夏)计算教程
结构CAD(广夏)计算教程•结构CAD(广夏)概述•结构CAD(广夏)基本操作•建模与计算原理•钢筋混凝土结构计算目录•钢结构计算•案例分析与实践操作演示•总结与展望01结构CAD(广夏)概述软件背景及功能背景介绍广夏结构CAD是一款专业的计算机辅助设计软件,广泛应用于建筑结构设计和分析领域。
功能特点广夏结构CAD具有强大的建模、分析和优化功能,支持多种结构类型和设计规范,能够实现从初步设计到详细设计的全过程。
广夏结构CAD适用于建筑工程、土木工程、水利工程等领域的结构设计和分析。
应用范围广夏结构CAD可用于各种类型的建筑结构,包括高层建筑、大跨度桥梁、复杂空间结构等。
应用领域应用领域与范围VS学习目标与意义学习目标通过本课程的学习,学员应能够熟练掌握广夏结构CAD的基本操作和设计流程,具备独立进行建筑结构设计和分析的能力。
学习意义广夏结构CAD是建筑结构设计和分析的重要工具,掌握该软件对于提高设计效率、优化设计方案具有重要意义。
同时,广夏结构CAD也是行业内广泛认可的计算机辅助设计软件之一,掌握该软件对于提升个人职业竞争力具有积极作用。
02结构CAD(广夏)基本操作界面介绍及设置主界面包括菜单栏、工具栏、绘图区、命令行窗口等部分。
视图控制通过视图工具栏或快捷键进行视图缩放、平移、旋转等操作。
界面设置根据个人习惯进行界面元素的显示/隐藏设置,如工具栏、状态栏等。
文件管理与数据交换新建文件选择文件类型,设置文件名和保存路径,创建新的结构CAD文件。
打开文件浏览并选择已存在的结构CAD文件,进行打开和编辑操作。
保存文件将当前编辑的结构CAD文件保存到指定路径,支持自动保存功能。
数据交换支持与其他CAD软件或BIM软件进行数据交换,如导入DWG、DXF等格式文件。
绘图命令提供移动、旋转、缩放、镜像等图形编辑功能。
编辑命令标注命令快捷键01020403为提高操作效率,可自定义常用命令的快捷键组合。
包括直线、圆、弧、多边形等基本图形绘制命令。
结构CAD(广夏)计算教程
结构CAD讲义曾燕编广东水利电力职业技术学院二OO九年四月一、课程的地位、作用和任务《建筑结构CAD》是土木工程专业新增的一门选习课程,是一门理论与实践紧密结合的专业课,可为本专业一些专业课程的课程设计以及毕业设计提供电算分析方法的基础和计算机绘图的技能,也是高职专业能力培养的骨干课程之一。
计算机在建筑结构中的应用已非常广泛,为了使学生毕业后能立即适应设计、科研工作环境,有较好的动手操作能力,适应社会的需要,特开设本课程,这就是本课程的主要任务。
二、教学内容和教学要求1.介绍计算机在建筑结构中应用的发展过程,简单介绍在建筑结构应用中常用的几种软件,主要分为绘图软件和计算分析软件。
2.介绍第一部分——绘图软件部分(AUTOCAD绘图软件)。
在这一部分主要让学生初步掌握AUTOCAD基本绘图方法和操作方法,熟悉一些常用基本命令,为学生以后自学掌握其他高级命令操作打下基础。
3.结构设计——结构布置,规范的使用,结构设计构造。
4.介绍第二部分——计算分析软件。
这部分主要介绍广厦建筑结构CAD(建筑结构通用分析与设计软件GSSAP),让学生掌握这些程序的一般概念和特点,基本的分析原理以及操作方法和步骤。
这门课程在讲解的同时应和上机操作相结合,培养学生动手操作的能力。
附录A: 学生练习操作用图——招待所建施图(共九张)3.结构设计——结构布置,规范的使用,结构设计构造。
(广厦计算软件使用)3.1. 概述3.1.1框架结构的特点和适用范围框架结构是由横梁和立柱组成的杆件体系,节点全部或大部分为刚性联接。
框架结构特别适合于办公楼、教学楼、公共性与商业性建筑、图书馆、轻工业厂房、公寓及住宅类建筑中采用。
但是,由于框架结构构件的截面尺寸一般都比较小,它们的抗侧移刚度较弱,随着建筑物高度的增加,结构在风荷载和地震作用下,侧向位移将迅速加大。
为了不使框架结构构件的截面尺寸过大和截面内钢筋配置过密,框架结构一般只用于层数不超过20层的建筑中。
最新GSPLOT广厦CAD说明书第02章
G S P L O T广厦C A D说明书第02章第2章GSPLOT快速入门1接力广厦GSSAP自动成图在GSSAP计算完成和平法配筋选择GSSAP计算模型生成施工图后,点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图2接力SATWE自动成图在SATWE计算完成后,在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程,然后再录入中选择“工程─从PKPM读入数据”菜单。
点按“确认”,自动把PKPM模型转化为广厦模型,直接退出录入系统,分别依次点按“主控菜单-楼板次梁砖混计算”和“平法配筋”,平法配筋选择SATWE计算模型生成施工图,再点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图3模板图快速生成如下可快速得到墙柱梁板的模板图:广厦用户:1、把建筑轴线通过“DwgtoGs”导入广厦录入;2、在“录入”中布置墙柱梁板3、在“录入”中生成GSSAP计算数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图,不需进行“GSSAP计算”;4、在“AutoCAD自动成图”中生成Dwg。
PKPM用户:1、把建筑轴线导入PM录入;2、在“PM”中布置墙柱梁板,经SATWE进入参数设置和数据检查;3、在“录入”中选择采用SATWE计算结果或采用GSSAP计算结果从PKPM读入数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图;4、在“AutoCAD自动成图”中生成Dwg。
4设置施工图习惯生成Dwg图时弹出如下对话框,点按施工图习惯,弹出施工图习惯修改对话框:板的施工图习惯不采用大样方法,而采用平法表示,可选择11G101板平法表示,板钢筋可选择不编号、按“直径和间距”或“直径、间距和长度”编号,缺省不编号。
GSPLOT广厦CAD说明书第02章-7页精选文档
第2章GSPLOT快速入门1接力广厦GSSAP自动成图在GSSAP计算完成和平法配筋选择GSSAP计算模型生成施工图后,点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图2接力SATWE自动成图在SATWE计算完成后,在主控菜单中在PM录入数据相同的目录下新建工程或寻找已建工程,然后再录入中选择“工程─从PKPM读入数据”菜单。
点按“确认”,自动把PKPM模型转化为广厦模型,直接退出录入系统,分别依次点按“主控菜单-楼板次梁砖混计算”和“平法配筋”,平法配筋选择SATWE计算模型生成施工图,再点按“主控菜单-AutoCAD自动成图”,自动启动AutoCAD,弹出如下窗口:点按“生成Dwg图”,弹出如下对话框:生成墙柱梁板的模板图、钢筋施工图和计算配筋图3模板图快速生成如下可快速得到墙柱梁板的模板图:广厦用户:1、把建筑轴线通过“DwgtoGs”导入广厦录入;2、在“录入”中布置墙柱梁板3、在“录入”中生成GSSAP计算数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图,不需进行“GSSAP计算”;4、在“AutoCAD自动成图”中生成Dwg。
PKPM用户:1、把建筑轴线导入PM录入;2、在“PM”中布置墙柱梁板,经SATWE进入参数设置和数据检查;3、在“录入”中选择采用SATWE计算结果或采用GSSAP计算结果从PKPM读入数据后,进行“楼板次梁砖混计算”和“平法配筋”不读空间计算结果生成施工图;4、在“AutoCAD自动成图”中生成Dwg。
4设置施工图习惯生成Dwg图时弹出如下对话框,点按施工图习惯,弹出施工图习惯修改对话框:板的施工图习惯不采用大样方法,而采用平法表示,可选择11G101板平法表示,板钢筋可选择不编号、按“直径和间距”或“直径、间距和长度”编号,缺省不编号。
广厦钢结构CAD说明书2
第2章门式刚架CAD1门式刚架C A D概述1 .1运行平台GJCAD工作在win95/98/me/2000/xp环境,另外您必须已安装AutoCAD R14。
1 .2遇到问题怎么办如果在做工程时遇到问题,请您首先仔细阅读本手册的相关内容。
如果仍然不能解决问题,您可以向广厦公司咨询。
GJCAD在主菜单中有[工程]-[工程备份],选择该项,将把您的工程所在路径下的工程文件压缩成一个文件放在工程所在路径下,该文件名与工程名同名,扩展名为zip。
把这个工程备份文件作为电子邮件的附件发送给我们,并在电子邮件中描述您的问题,我们将尽快给您答复。
广厦公司的电子邮件地址是:gscad@ 或者webmaster@。
1 .3本手册的一些约定1)“[]”表示菜单项和按钮名称,或者表示可变项,例如[刚架名].dat,它的实际名称可能是GJ1.dat。
2)级联菜单用“-”连接;3)图形前处理平台中几何单位mm;4)内力分析计算采用kN.m制;5)应力采用N/mm21 .4设计流程GJCAD的主界面主要是对工程文件的组织,所有设计任务均是在AutoCAD平台上完成,而关于门式刚架CAD的操作菜单是与AutoCAD本来的菜单结合在一起,其位置在AutoCAD 下拉菜单的最后两项,名称分别为[门式刚架]与[工具]。
一个工程的设计流程大致如下:①下图左边是关于[门式刚架]的下拉菜单,右边是关于[工具]的下拉菜单,具体的应用在后续内容中介绍。
①1 .5GJ CA D用到的A u t oC A D内容本手册假定您已经了解AutoCAD R14的操作,因此有关AutoCAD的内容均未作仔细的介绍,如果您对AutoCAD R14不甚熟悉,请参阅有关书。
GJCAD利用AutoCAD的线实体“line”作为“梁”和“柱”,点实体“point”作为“节点”,一些与设计有关的数据,如截面特性,荷载信息均附着在这些实体上。
为此您需要了解AutoCAD的几个操作习惯:1.交互方式:GJCAD需要您回答的问题,有的是以对话框方式出现,这较容易接受,有些是出现在AutoCAD命令区,即图形下方区域(该区域可以用功能键F2来作为窗口打开和关闭),因此您需要经常关注该区域,将其作为交流的窗口。
广厦CAD楼梯空间计算说明书
广厦楼梯空间计算程序说明书广东省建筑设计研究院深圳市广厦软件有限公司2008 年 11 月目 录1 楼梯空间计算的原理 32 楼梯空间计算的算例 33 模型输入3.1 12 种楼梯的输入 43.2 删除楼梯 83.3 交叉楼梯的输入 83.4 通过[角点布板]命令布置或修改楼梯板 83.5 通过斜梁和斜柱命令布置或修改梯梁梯柱 84 计算结果的显示和应用4.1 考虑楼梯影响的墙柱梁板结果 94.2 考虑楼梯影响的静力位移 94.3 考虑楼梯影响的三维振型 94.4 考楼梯本身的静动力计算结果 91 楼梯空间计算的原理2008《建筑抗震设计规范》3.6.6 计算中应考虑楼梯构件的影响,楼梯具有斜撑的受力 状态,局部加强了抗侧刚度,对楼梯间有关的墙柱梁计算结果有明显的影响,同时楼梯是 关键的安全通道,本身宜考虑抗震计算,通过这两方面的抗震计算保证生命的安全撤离。
楼梯参与空间分析是唯一彻底解决方法,全弹性的建筑通用有限元分析 GSSAP 为楼梯 参与空间分析提供了技术基础,在楼层平面无限刚下的结构位移和侧移刚度,还是在实际 模型下的振动周期和内力求解中,都要充分考虑楼梯的影响,在 GSSAP 中楼梯和整个结构 一起空间分析(楼梯空间计算程序与 GSSAP 配套使用),除纯砖混结构外其它所有结构中都 可共同计算楼梯。
板式楼梯构件包括楼梯板、平台板、梯梁和梯柱,梁式楼梯近似为板式楼梯。
楼梯板 和平台板采用空间壳单元计算,梯梁和梯柱采用空间杆单元计算,楼梯构件与楼梯间周边 的混凝土墙、砖墙、柱和梁只要空间相接,GSSAP 能自动保证之间位移协调,GSSAP 有一套 智能系统保证所有构件只要空间相接,就能自动保证之间位移协调。
楼梯构件与混凝土墙、 砖墙、柱和梁中空间相接时,会自动剖分混凝土墙、砖墙、柱和梁,产生新的节点与楼梯 位移协调。
在录入中楼梯板和平台板类似普通的楼板,只是板的设计类型为楼梯板;梯梁和梯柱 类似原没有楼层概念的斜梁和斜柱,只是梁的设计类型为梯梁和柱的设计类型为梯柱。
广厦CAD教程
第三章楼板次梁及砖混计算计算楼板、次梁、砖混前须在录入系统中生成结构计算数据,若有警告,需处理严重的警告,完成导荷,然后再选择此菜单。
录入系统已生成结构计算数据并已导荷,进入楼板、次梁和砖混计算系统时程序自动形成楼板、次梁和砖混计算数据,并自动计算所有标准层楼板和次梁内力及配筋。
砖混部分进行抗震验算、受压验算和高厚比验算。
不需每一标准层点按钮计算。
在录入系统内修改了模型,需重新生成计算数据,并重新进行楼板次梁计算。
若没有修改或没有生成计算数据,程序自动调用前一次的楼板次梁砖混计算数据。
选择【楼板、次梁及砖混计算】,进入下面界面。
图3—1 广厦楼板次梁砖混计算3.1楼板计算图3—2 楼板计算【标准层管理信息】可以查看结构标准层号、每个标准层包含的层数。
对以后某个标准层进行编辑有一整体定位。
录入系统中梁板混凝土等级不同可以为同一标准层,程序自动会在此细分标准层,保证每一标准层梁板混凝土等级不同。
图3—3 显示标准层信息【选择标准层号】对各标准层分开编辑时,可通过此菜单命令在各个标准层之间切换。
图3—4 选择标准层号【修改边界条件】当自动计算所有标准层的楼板时,程序自动按相邻板标高差值判断边界条件,小于等于2cm为固支,显示红色;高差较大的板和边梁位置为简支,显示蓝色,飘板为自由边。
显示浅蓝色,形成缺省边界条件。
当需要强行修改某块板的边界条件时,点按【显边条件】,先在左边按钮窗口点按选择【固支边界】、【简支边界】或【自由边界】,再在绘图板上点取某块板的边界,再选择【自动计算】,重新计算所调入标准层的所有楼板。
图3—5 显示边界条件【屋面板】激活此命令,点取板,指定其为屋面板,板上显示W,再点取此板,取消其为屋面板。
当板为屋面板时,在梁表中,纵筋锚固长度将不同,在平法中以板、梁号前加W表示。
当要指定某结构层的楼板全部为屋面板时可进入:平法配筋—参数控制信息—施工图控制中可设定某结构层为天面,则此层所有板自动为屋面板。
广联达算量课程楼梯算量
广联达图形算量总结(本文章来自论坛)第一章轴网部分一、轴网对于复杂的轴网,采用的输入方式为:轴号,逗号,轴距,逗号,轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章建筑部分一、墙体1、各层砌体标号不一样时,应根据标号设置好“墙构件”——套好做法。
绘图时,先画好标准层,再复制到其它楼层,在其它楼层中,“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中,直接套外脚手、内脚手子目,软件自动区分内、外墙脚手架。
4-1单排10m以内,4-2单排15m以内, 4-3双排10m以内,4-4双排15m以内,4-5双排24m以内,4-6双排30m以内,4-7双排50m以内3、虚墙应根据使用的部位不同,设置不同的厚度。
4、层高超过3.6m时,每超高一米,柱5-69,梁5-70,墙5-71,板5-72层高超过6m,圆形柱每超1m,按5-735、3-5(一砖以上),3-6(一砖),3-8(120墙),3-24 加气砼块6、砌体钢筋加固点焊网片3-48,钢筋绑扎3-41,钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积?解决办法:在不封闭处画上墙,再定义洞口。
是虚墙是否可行?二、栏板先画出栏板线:用“点加长度”或用“画折线”加偏移长度可以直接画出,不用辅轴。
当外侧没有交点时,可以向里画,长度值为负就可以了;用“shift+左键”可以定义长度和角度。
注意:1、栏板中心线是否和轴线一致,不是则偏移2、有斜板时,将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择(修改参数)三四五、门、窗及门连窗先按“M”显示门,再按“shift+m”显示门的标注,再按消失。
其他构件类似!1、确定洞口尺寸2、确定框厚度3、确定离地高度(底标高)4、阳台窗用栏板长度代码乘以阳台窗高度(阳台是用栏板围成的,在其上不能画窗台构件5、同一窗在两个楼层时,分成两个窗画对于木门而言,构件做法主要包括:7-33 安装及框亮制作7-53 门扇制安7-61 五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言,构件做法主要包括:7-184 成品塑钢窗安装DKMJ(注意换玻璃)7-186 纱扇KWWMJ5-110 预制水磨石窗台板(DKKD+0.1)*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 DKKD+0.3)*(DKGD+0.2)11-880(白花纱布) 881(窗饰布) 882(布) 833(丝) 884 (塑料) 885(豪华)木窗台板:2.2cm284/3cm285/4cm286硬木窗台板287(厚25mm)7-170 钢门7-334 防火门注意:1、采用智能布置门时,软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
GSPLOT广厦CAD说明书第04章
第4章墙柱梁板设计1板设计1.1自动归并菜单位置:构件设计─板设计─自动归并功能:自动归并所有板或选择的板命令:AutoMergeSlab1)自动归并所有板选择要自动归并的板号 [E退出]<归并所有板>: 回车2)自动归并所选择的板选择要自动归并的板号[E退出]<归并所有板>: 单选或窗选板号选择要自动归并的板号[E退出]<归并所选的板>: 回车1.2贯通钢筋菜单位置:构件设计─板设计─贯通钢筋功能:自动贯通板钢筋或选择贯通板钢筋命令:Through1)自动贯通板钢筋选择要贯通的板钢筋 [A相同钢筋自动贯通]<退出>: 输入A,回车,自动贯通本层板钢筋2)选择贯通板底筋或面筋选择要贯通的板钢筋 [A相同钢筋自动贯通]<退出>: 单选或窗选板面或底钢筋选择要贯通的板钢筋 [E取消选择]<指定贯通筋位置>: 回车,确定选择指定位置: 选择1点定贯通筋位置1.3自调重叠菜单位置:构件设计─板设计─自调重叠功能:自动调整所有标准层板上重叠文字命令:SlabOverlap弹出如下对话框,确认自动调整板上重叠文字。
1.4整理编号菜单位置:构件设计─板设计─整理编号功能:快速改变板编号次序,用于人工指定平面图上板的编号次序命令:SortSlabNo指定板编号 [E退出]<1>: 连续单选板,自动处理原同号的板,如把2号板指定为1号板,所有原2号和1号板调换号1.5强行归并菜单位置:构件设计─板设计─强行归并功能:强行归并板厚、板标高、跨度(误差100mm)和钢筋相同的板,板采用平法施工图时只判断厚度和底筋命令:MergeSlab选择要强行归并的板号<退出>: 单选、窗选和交选板号选择要强行归并的板号<退出>: 回车退出1.6人工编号菜单位置:构件设计─板设计─人工编号功能:根据板厚、板标高、恒活荷载、支座弯矩和跨中弯矩等人工编号,功能类似强行归并,给某些板一个相同的编号命令:NumSlab1)人工给定某些板的编号选择要编号的板[D自动按荷/T自动按弯矩]<退出>: 单选某一板选择要编号的板[L选择荷载/M选择弯矩]<结束>: 连续选板,回车结束编号或[A角度/E退出]<1>:2 输入板编号2, 回车,编号自动累加2)自动按板厚、板标高、板跨度和恒活荷载相同给所有板编号选择要编号的板[D自动按荷/T自动按弯矩]<退出>:D 键入D,回车,自动从1开始编号3)自动按板厚、板标高、支座弯矩和跨中弯矩相同给所有板编号选择要编号的板[D自动按荷/T自动按弯矩]<退出>:T 键入T,回车,自动从1开始编号4)选择与某一板板厚、板标高、板跨度和恒活荷载相同的所有板选择要编号的板[D自动按荷/T自动按弯矩]<退出>: 单选某一板选择要编号的板[L选择荷载/M选择弯矩]<退出>:L 键入L,回车,自动选中与前一板板厚、板标高、板跨度和恒活荷载相同的所有板5)选择与某一板板厚、板标高、支座弯矩和跨中弯矩相同的所有板选择要编号的板[D自动按荷/T自动按弯矩]<退出>: 单选某一板选择要编号的板[L选择荷载/M选择弯矩]<退出>:M 键入M,回车,自动选中与前一板板厚、板标高、支座弯矩和跨中弯矩相同的所有板1.7删除菜单位置:构件设计─板设计─删除功能:删板上所有文字:板号、板厚、板标高、负筋和底筋命令:DelSlabSteel1)只删板的负筋和底筋选择要删除的板筋或[A删板施工图] <退出>: 单选、窗选和交选删除板钢筋选择要删除的板筋或[A删板施工图] <退出>: 回车退出2)删板上所有文字:板号、板厚、板标高、负筋和底筋选择要删除的板筋或[A删板施工图] <退出>: 键入a,回车,切换到删板上所有文字状态选择要删除的板筋或[S只删板筋] <退出>: 单选、窗选和交选删除板上文字选择要删除的板筋或[S只删板筋] <退出>: 回车退出1.8两点负筋菜单位置:构件设计─板设计─两点负筋功能:输入两点布置板的贯通支座钢筋命令:TwoSrein指定负筋第1点 <退出>: 点选负筋第1点,点在梁墙上时会自动修正到梁墙边减保护层的位置指定负筋第2点或[N取消正交/Z正交]<取消>: 点选负筋第2点,点在梁墙上时会自动修正到梁墙边减保护层的位置,显示有关板两边的配筋面积(扣除支座负筋) (提示)配筋d8@200,面积251>240,配筋率0.25>0.24 自动求解的钢筋d8@200与计算结果的比较,配筋面积单位为mm2/m,配筋率包括支座钢筋和贯通负筋输入负筋<d8@200 600/800>:d10 直筋改为10mm,回车(提示)配筋d10@200,面积392>240,配筋率0.39>0.24 修改后钢筋d10@200与计算结果的比较,配筋面积单位为mm2/m,配筋率包括支座钢筋和贯通负筋或输入负筋<d8@200 600/800>:@150 间距改为150mm,回车(提示)配筋d8@150,面积334>240,配筋率0.33>0.24 修改后钢筋d8@150与计算结果的比较,配筋面积单位为mm2/m,配筋率包括支座钢筋和贯通负筋或输入负筋<d8@200 600/800>:700 左伸出长度改为700 mm,回车或输入负筋<d8@200 600/800>:/700 右伸出长度改为700 mm,回车输入负筋时上述输入可互相组合,d、D、f和F后的数字为钢筋直径,也可以[、]、{和}后的数字为钢筋直径,@后的数字为钢筋间距,数字为左伸出长度,/后的数字为右伸出长度,所有单位为mm。
广厦结构cad SS,SSW计算
5、内力组合和配筋 在本工程目录下文本文件“REINF”提 供剪力墙、柱和主梁的内力和配筋。 内力组合及配筋的形式参见说明书“高
层建筑空间结构分析程序SS”。梁的配筋
率不能超过2.5%。柱的轴压比控制中,
超过规范要求时只在超筋信息中显示出来,
没有对配筋作控制。
异形柱的配筋计算采用单向非对称计算方 法,按照《钢筋混凝土结构构件计算》一
比、侧向刚度、稳定性验算、倾覆力矩、
罕遇地震作用下薄弱层验算、楼层层间抗
侧力结构的承载力等结果。 MODES为文本文件,可点按“广厦结构 CAD主菜单”中“SS结果总信息”或用 WINDOWS下的写字板查阅。
7、每层柱(墙)的组合内力 在本工程目录下文件“COLNMV”中,按
y方向和x方向给出。COLNMV为文本文
选择此菜单,出现如下对话框,选择
“是”,计算整个工程剪力墙柱和主梁的
内力和配筋。出现“计算完毕”,即可退 出。
2、计算出错原因
SS计算出错时,可参照下列步骤检查原因: 1)录入系统菜单位置:主菜单数据检查 编辑完每一标准层,都要进行数据检查,检查 平面数据合理性,分为警告和错误信息,错误 信息必须改正,警告信息则视情况而定。 2)录入系统菜单位置:主菜单生成 SS/TBSA/SSW结构计算数据
件,可用WINDOWS下的写字板查阅。广
厦基础CAD可读取此文件用于基础计算,
该文件包含:
1.柱转角角度(ALPHA);
2.内力组合结果。
8、超筋信息 当计算完成后,请查阅本工程目录下文件
“BCWE”,它列出了各种超筋信息。其中以受压
区高度和受剪截面不符合规范要求为主,具体条文 参见说明书《高层建筑空间结构分析程序SS》。 BCWE为文本文件,可用WINDOWS下的写字板 查阅,也可点按“广厦建筑结构CAD主菜单图
广厦结构CAD15(钢结构部分)说明书
广厦结构CAD15(钢结构部分)说明书第一部分:平面桁架和框排架CAD平面桁架和框排架CAD概述结构形式和杆件本程序可计算平面任意形状的框、排架或者桁架结构。
杆件材料为钢或者混凝土。
杆件的截面形式除常见截面外,还包括角钢、方钢、圆管、箱形截面和格构式截面等多种截面形式。
支持多种变截面杆件,包括梯形梁杆,拱形梁杆和有支托的梁杆。
支座可设置在任意节点上,共有水平约束、竖直约束,双向约束(铰接)和刚接四种型式。
杆件间的约束可以是铰接也可以是刚接。
计算时考虑了吊车的不利布置。
下图为程序支持的常见的结构:设计流程基本流程如下:新建工程名――总体信息――桁架选型――杆件变换――修改截面――设置计算长度――设置截面削弱――设置节点约束――输入杆件和节点荷载――数据检查――计算内力――打印计算结果和平面简图。
解题范围内力计算采用广厦平面杆系计算程序,程序的解题范围:总节点数(包括支座的约束点)≤200杆件数≤170支座约束数≤80命令和简化命令可以通过命令和菜单按钮两种方式指行一个功能,每个命令可以全命令名和简化命令名,简化命令存于与录入系统同目录的gsPkCAD.pgp,用户可以修改,重新进入录入系统时自动调入。
主要的全命令名和简化命令名快速入门工程介绍新建工程名hj.pk,平面桁架如下图:总体信息选择“总体信息”,弹出如下对话框设置总体信息。
桁架选型点按“平面编辑─杆件编辑─桁架选型”,弹出如下对话框。
按图中所示输入数据,确认后。
指定插入点 <退出>: 把确定的桁架拖到靠近绘图窗口左下角位置,点按鼠标左键确定位置,绘图窗口出现:杆件变换点按“平面编辑─杆件编辑─杆件变换”。
选择要变换的杆件<退出>: 窗选所有上弦杆件选择要变换的杆件<结束>: 回车结束选择选择变换方式(1对话框选择,2斜线,3圆弧,4椭圆弧,5抛物线,6悬链线)<1>:回车弹出如下对话框选择斜线变换方式确认后。
广厦钢结构CAD说明书-15页word资料
第1章平面桁架和框排架CAD1平面桁架和框排架CAD概述1.1结构形式和杆件本程序可计算平面任意形状的框、排架或者桁架结构。
杆件材料为钢或者混凝土。
杆件的截面形式除常见截面外,还包括角钢、方钢、圆管、箱形截面和格构式截面等多种截面形式。
支持多种变截面杆件,包括梯形梁杆,拱形梁杆和有支托的梁杆。
支座可设置在任意节点上,共有水平约束、竖直约束,双向约束(铰接)和刚接四种型式。
杆件间的约束可以是铰接也可以是刚接。
计算时考虑了吊车的不利布置。
下图为程序支持的常见的结构:1.2设计流程基本流程如下:新建工程名――总体信息――桁架选型――杆件变换――修改截面――设置计算长度――设置截面削弱――设置节点约束――输入杆件和节点荷载――数据检查――计算内力――打印计算结果和平面简图。
1.3解题范围内力计算采用广厦平面杆系计算程序,程序的解题范围:总节点数(包括支座的约束点)≤200杆件数≤170支座约束数≤801.4命令和简化命令可以通过命令和菜单按钮两种方式指行一个功能,每个命令可以全命令名和简化命令名,简化命令存于与录入系统同目录的gsPkCAD.pgp,用户可以修改,重新进入录入系统时自动调入。
第 1 页第 3 页2快速入门2.1工程介绍新建工程名hj.pk,平面桁架如下图:2.2总体信息选择“总体信息”,弹出如下对话框设置总体信息。
2.3桁架选型点按“平面编辑─杆件编辑─桁架选型”,弹出如下对话框。
按图中所示输入数据,确认后。
指定插入点<退出>: 把确定的桁架拖到靠近绘图窗口左下角位置,点按鼠标左键确定位置,绘图窗口出现:2.4杆件变换点按“平面编辑─杆件编辑─杆件变换”。
选择要变换的杆件<退出>: 窗选所有上弦杆件选择要变换的杆件<结束>: 回车结束选择选择变换方式(1对话框选择,2斜线,3圆弧,4椭圆弧,5抛物线,6悬链线)<1>: 回车弹出如下对话框选择斜线变换方式确认后。
楼梯计算专项说明书
某住宅楼旳楼梯间开间为2.7m,层高为2.8m,楼梯间四周墙厚为240mm,轴线居中,楼梯间旳平面尺寸如下图所示(1)试设计一种双跑楼梯(2)绘出二层楼梯平面图解:已知楼梯间净宽A=2700-240=2460mm,层高H=2800mm,取踏步高h=175mm,(对于住宅h≤175)踏步宽b=280mm(对于住宅b≥260)1、拟定每层踏步数N: N=H/h=2800/175=16(步)(N宜算出偶数步,若不满足反过来调节h直至N为偶数)2、拟定梯段水平投影长度L:按等跑楼梯设计则L=(0.5N-1)b=(0.5×16-1)×280=1960mm3、拟定梯井宽度C:取C=100mm(梯井宽度在60~200mm之间选用)4、拟定梯段宽度a:a=(A-C)/2=(2460-100)/2=1180mm>1100mm(住宅梯宽a≥1100)5、拟定楼梯间进深净长度B:取中间平台宽D1=1350mm,(D1≥1180+130=1310)楼层平台宽D2=1500mm,(D2>1310)则B=L+D1+D2=1960+1350+1500=4810mm6、拟定楼梯间进深B0:B=4810+240=5050mm,可取B=5200mm,D1=1400mm,D2=1600mm(尺寸调节自定,前提纲保证各楼梯尺寸满足限制规定)二层楼梯平面图某住宅楼旳楼梯间开间为2.7m,楼梯间进深为5.2m,层高为2.8m,楼梯间四周墙厚为240mm,轴线居中,楼梯间旳平面尺寸如下图所示(1)校核楼梯间进深净长度(2)绘出二层楼梯平面图解:已知楼梯间净宽A=2700-240=2460mm,楼梯间进深净长度B=5200-240=4960m 层高H=2800mm,取踏步高h=175mm,踏步宽b=260mm1、拟定每层踏步数N: N=H/h=2800/175=16(步)2、拟定梯段水平投影长度L:按等跑楼梯设计则L=(0.5N-1)b=(0.5×16-1)×260=1820mm3、拟定梯井宽度C:取C=200mm。
CAD设计楼梯图的实用技巧与案例
CAD设计楼梯图的实用技巧与案例楼梯在建筑设计中起着重要的作用,不仅连接各层楼,更是室内空间的点睛之笔。
在CAD软件中设计楼梯图则是一项重要的任务,需要考虑建筑结构、人流安全等因素。
本文将介绍一些CAD设计楼梯图的实用技巧,并提供一些案例供参考。
一、基本概念和规范在设计楼梯图之前,需要了解一些基本概念和规范。
楼梯分为直梯和扶梯两种类型,我们主要关注直梯。
直梯由阶梯(Stair)和扶手(Handrail)组成,阶梯有踏步(Tread)和踏板(Riser)两个部分。
根据建筑规范,踏步的宽度通常为270-300mm,踏板的高度为150-200mm。
踏步和踏板的比例通常为2:1或2:1.5,但也可以根据具体情况进行调整。
扶手的高度通常在900-1000mm之间,可以根据需求进行调整。
二、CAD软件中的绘图技巧1. 使用定制命令:大部分CAD软件都支持自定义命令,可以根据自己的习惯设置快捷键,提高绘图效率。
比如,将绘制直线的命令设置为"L"键,将绘制圆弧的命令设置为"A"键。
2. 利用标注功能:CAD软件中的标注功能可以帮助我们快速测量尺寸。
通过选择测量起点和终点,软件会自动计算两点之间的距离,并将结果显示在绘图中。
这个功能在绘制楼梯图时尤为重要。
3. 选择合适的图层:在CAD软件中,我们可以利用图层功能将绘图分为不同的层次,便于管理和编辑。
比如,可以将梯段、扶手、标注等元素分别绘制在不同的图层中,以便后续的修改和调整。
三、案例分析以下是一个楼梯图的案例,通过CAD软件进行设计和绘制:1. 创建基础图形:首先,我们绘制楼梯的基本形状,包括起点、终点和踏步。
根据规范,我们可以选择适当的尺寸,并利用标注功能进行标注。
2. 绘制扶手:接下来,我们绘制楼梯的扶手。
根据规范,扶手的高度通常在900-1000mm之间,可以根据需要进行调整。
利用CAD软件的绘图和编辑功能,我们可以轻松绘制出符合要求的扶手。
广厦CAD软件计算教程
第4章广厦楼板、次梁和砖混计算教程1进入楼板、次梁和砖混计算菜单位置:广厦建筑结构CAD主菜单−楼板、次梁和砖混计算计算楼板、次梁、砖混前必须在录入系统中生成结构计算数据,若有警告,需处理严重的警告,完成导荷,然后再选择此菜单。
如果录入系统已生成结构计算数据并已导荷,进入楼板、次梁和砖混计算系统时自动形成楼板、次梁和砖混计算数据,并自动计算所有标准层楼板和次梁的内力及配筋,砖混部分进行抗震验算、受压验算和高厚比验算;如果又回到录入系统里修改后,重新生成结构计算数据,则会重新进行此计算,若没有修改或没有生成计算数据则会自动调上一次的楼板次梁砖混计算数据。
若不干预或不查看计算结果,可直接退出楼板次梁砖混计算模块即可。
砖混计算简图请在此系统中生成DWG文件打印。
2抗震验算菜单位置:主菜单−砖混计算−抗震验算给出抗震验算的结果:抗力和荷载效应比,蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果,而黑色数据为各门窗间墙段的结果。
当没有门、窗、洞时两结果相同。
当大于等于1时,满足抗震强度要求,当小于1时,此时整片墙抗震验算结果后显示按计算得到的该墙体层间竖向截面中所需水平钢筋的总截面面积(单位为cm2),供用户作配筋时使用。
图形下面标出的内容是:G--该层的重力荷载代表值(kN);F--该层的水平地震作用标准值(kN);V--该层的水平地震剪力(kN);LD--地震烈度;GD--楼面刚度类别;M--本层砂浆强度等级;MU--本层砌块强度等级;Dx2/Dx1--X向侧移刚度比;Dy2/Dy1--Y向侧移刚度比。
3受压验算菜单位置:主菜单−砖混计算−受压验算给出受压验算的结果:抗力和荷载效应比,已考虑受压构件承载力的影响系数,蓝色数据为各大片墙体(包括门窗洞口在内)的验算结果,而黑色数据为各门窗间墙段的结果。
4砖墙轴力设计值和标准值菜单位置:主菜单−砖混计算−砖墙轴力/标准轴力“砖墙轴力”按钮显示轴力设计值,轴力设计值为1.2恒+1.4活和1.35恒+0.98活两组取大值,用于验算砖墙受压验算,“标准轴力”按钮显示轴力标准值,轴力标准值为1.0恒+1.0活,用于计算砖墙下条基础的宽度,单位kN/m,蓝色数据为各大片墙体(包括门窗洞口在内)每延米轴力值,而黑色数据为各门窗间墙段的结果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
广厦
楼梯空间计算程序说明书
广东省建筑设计研究院
深圳市广厦软件有限公司
2008 年 11 月
目 录
1 楼梯空间计算的原理 3
2 楼梯空间计算的算例 3
3 模型输入
3.1 12 种楼梯的输入 4
3.2 删除楼梯 8
3.3 交叉楼梯的输入 8
3.4 通过[角点布板]命令布置或修改楼梯板 8
3.5 通过斜梁和斜柱命令布置或修改梯梁梯柱 8
4 计算结果的显示和应用
4.1 考虑楼梯影响的墙柱梁板结果 9
4.2 考虑楼梯影响的静力位移 9
4.3 考虑楼梯影响的三维振型 9
4.4 考楼梯本身的静动力计算结果 9
1 楼梯空间计算的原理
2008《建筑抗震设计规范》3.6.6 计算中应考虑楼梯构件的影响,楼梯具有斜撑的受力 状态,局部加强了抗侧刚度,对楼梯间有关的墙柱梁计算结果有明显的影响,同时楼梯是 关键的安全通道,本身宜考虑抗震计算,通过这两方面的抗震计算保证生命的安全撤离。
楼梯参与空间分析是唯一彻底解决方法,全弹性的建筑通用有限元分析 GSSAP 为楼梯 参与空间分析提供了技术基础,在楼层平面无限刚下的结构位移和侧移刚度,还是在实际 模型下的振动周期和内力求解中,都要充分考虑楼梯的影响,在 GSSAP 中楼梯和整个结构 一起空间分析(楼梯空间计算程序与 GSSAP 配套使用),除纯砖混结构外其它所有结构中都 可共同计算楼梯。
板式楼梯构件包括楼梯板、平台板、梯梁和梯柱,梁式楼梯近似为板式楼梯。
楼梯板 和平台板采用空间壳单元计算,梯梁和梯柱采用空间杆单元计算,楼梯构件与楼梯间周边 的混凝土墙、砖墙、柱和梁只要空间相接,GSSAP 能自动保证之间位移协调,GSSAP 有一套 智能系统保证所有构件只要空间相接,就能自动保证之间位移协调。
楼梯构件与混凝土墙、 砖墙、柱和梁中空间相接时,会自动剖分混凝土墙、砖墙、柱和梁,产生新的节点与楼梯 位移协调。
在录入中楼梯板和平台板类似普通的楼板,只是板的设计类型为楼梯板;梯梁和梯柱 类似原没有楼层概念的斜梁和斜柱,只是梁的设计类型为梯梁和柱的设计类型为梯柱。
可 以采用参数输入 12 种楼梯,再采用输入斜梁、斜柱和角点布板修改楼梯。
楼梯在 GSSAP 中与整个结构一起空间计算后,所有空间计算的结果都考虑了楼梯的影 响,特别是在“图形方式”中可查看楼梯和整个结构一起运动的三维动态位移和振型,在 “图形方式”的板壳结果中可查看楼梯本身单工况应力和组合后内力配筋包络等计算结果, 设计人员可根据计算结果加强楼板、梯梁和梯柱的钢筋,其它墙柱梁板结果已直接应用到 自动生成的施工图中。
2 楼梯空间计算的算例
本算例的楼梯为平行双跑楼梯,8 层,每层层高为 3000mm,通过结果分析定量说明楼 梯对整个结构和楼梯间本身的影响。
楼梯对楼梯间本身的影响
楼梯间角柱 不参与空间分析 参与空间分析 相差 Y 向地震作用下轴力(kN) 66 108 64% B 边配筋面积(mm2) 1556 2447 57% 楼梯对整个结构的影响
不参与空间分析 参与空间分析 相差
Y 向层刚度 283353 314146 11%
Y 向顶点最大位移(mm2) 19.01 16.63 14%
Y 向第 1 周期(s) 1.495941 1.313532 14%
Y 向地震作用(kN) 446.23 501.81 12% 不考虑楼梯影响的楼梯间角柱配筋偏小,存在安全隐患;整个结构刚度增大,位移和周 期减少,地震作用增大。
3 在空间结构模型中输入楼梯
3.1 12 种楼梯的输入
录入中点按“平面图形编辑――参数建模――楼梯输入”,光标在平面图形上选择一 点自动寻找楼梯间,楼梯间是一块由梁和墙围成的封闭区域,楼梯间可为三角形和四边 形等任意多边形,内角不一定 90 度。
如果区域不封闭,则命令行出现提示“没有自动寻找到楼梯间,原因可能为楼梯间 梁墙没有形成封闭!”,用户可按 F4 检查楼梯间周边节点情况,修改后再重新选择自动 寻找到楼梯间;
如果区域内已有板,会提示“是否删除楼梯间已有的板”,如果选择否,则命令行 出现提示“请选择其它楼梯间!” ,用户需要重新选择楼梯间或者取消命令;
如果选择的楼梯间正确,程序会弹出楼梯输入对话框,如下图所示:
在对话框中,首先选择楼梯类型,可选的 12 种楼梯类型为:单跑直楼梯、双跑直楼 梯、平行两跑楼梯、平行三跑楼梯、平行四跑楼梯、双跑转角楼梯、三跑转角楼梯、四 跑转角楼梯、双分平行楼梯 1、双分平行楼梯 2、双分转角楼梯 1 和双分转角楼梯 2,各 种楼梯的示意图如下图:
在参数窗口中,楼梯间的角点按逆时针编号;楼梯起始节点号是指楼梯起始板所在 的楼梯间的角点号,如果用户选择了“是否是顺时针”选择框,则楼梯从起始节点号开 始按顺时针旋转,否则按逆时针旋转。
通过表格输入楼梯板,程序自动形成平台板,可事先输入楼梯板和平台板材料,所 有梯板构件自重程序自动计算,不需作荷载输入;
参数窗口可按平面或者 3D 显示, 使用鼠标滚轮缩放窗口, 鼠标中键按下可平移图形, 双击鼠标中键则显示全图,在 3D 状态下,按下鼠标左键拖动可旋转显示图形。
如果要布置梯梁,选择“自动布置梯梁”选择框;
如果要布置梯柱,选择“自动布置梯柱”选择框, 梯梁搭在楼层平面梁上时此处不
再自动形成梯柱;
在楼梯的“各标准跑设计数据表”中,单击或双击表格数据即可编辑。
例如,单击 楼梯输入对话框图中圆圈所圈的②处,即可修改第 2 跑的起始位置。
修改结束,参数窗 口中同步显示修改效果;
输入完毕后,点击对话框[确定]按钮,则在楼梯间位置自动布置好了楼梯板、平台 板、梯梁和梯柱,点击[取消]按钮取消选择。
本命令支持多标准层输入,同一标准层层高要求相同,不同标准层层高可不相同, 形成楼梯板、平台板、梯梁和梯柱时高度会按比例缩放。
3.2 删除楼梯
菜单位置:平面图形编辑─参数建模─删除楼梯
功 能:删除楼梯板、平台板、梯梁和梯柱
命 令:DelStair
选择要删除的楼梯板、梯梁和梯柱 <退出>:选择楼梯构件
本命令支持多标准层删除。
3.3 交叉楼梯的输入
交叉楼梯的输入需要在同一个矩形楼梯间中输入两遍“单跑直楼梯”或者“平行两 跑楼梯”,两遍输入的起始节点号不同,第一遍的起始节点号是 2,第二遍的起始节点 号就是 4。
下图是两遍“平行两跑楼梯”形成的交叉楼梯:
3.4 通过[角点布板]命令布置或修改楼梯板
若参数输入的楼梯中需要补充一到两块楼梯板,可用[角点布板]命令,再在板属性 中修改板设计类型为楼梯板;
点按“平面图形编辑─板几何编辑─角点布板”,
3.5 通过斜梁和斜柱命令布置或修改梯梁梯柱
若参数输入的楼梯中需要补充一到两根梯梁或梯柱, 可在立面或三维视图中用[两点
斜梁]、[距离斜梁]、[两点斜柱]和[距离斜柱]命令;再在梁或柱属性中修改设计类型为 梯梁或梯柱。
4 计算结果的显示和应用
4.1 考虑楼梯影响的墙柱梁板结果
在“图形方式”和“平法施工图”中, 显示的墙柱梁板内力和配筋已考虑了楼梯的影响, 在 “平法配筋”自动生成施工图时自动采用了这些结果。
对于梯梁或梯柱,在“图形方式”三维视图下可查看内力和配筋。
4.2 考虑楼梯影响的静力位移
在“图形方式─三维位移”中,可显示楼梯和整个结构在各工况下的三维运动情况。
4.3 考虑楼梯影响的三维振型
在“图形方式─三维振型”中,可显示楼梯和整个结构在各工况下的三维振型振动情 况。
4.4 楼梯本身的静动力计算结果
在“图形方式─板壳结果”中,可显示楼梯本身单工况应力和组合后内力配筋包络等 计算结果,设计人员可根据计算结果加强楼板和平台的钢筋。
楼梯板和平台板单工况应力和组合后内力配筋按局部坐标系输出,在录入中对话框 输入楼梯时,楼梯板和平台板沿走向为板的局部 X 轴,X 底筋面积表示沿局部 X 轴摆放 的底筋面积,即走向摆放的底筋面积。
计算结果按节点输出,取各节点的大值作为设计 依据。
