《现代计算机组成原理》附录
计算机组成原理(李小勇)2-5-精品文档
计算机学院体系结构中心
2019/3/28
3. 算术逻辑运算的实现
上图示中除了S0-S3四个控制端外,还 有一个控制端M,它是用来控制ALU是进行 算术运算还是进行逻辑运算的。 当M=0时,M对进位信号没有任何影响。 此时F 不仅与本位的被操作数Y和操作数X 有 关,而且与本位的进位输出,即C 有关,因 此M=0时进行算术操作。 当M=1时,封锁了各位的进位输出,即 C =0,因此各位的运算结果F 仅与Y 和X 有 关,故 M=1时进行逻辑操作。

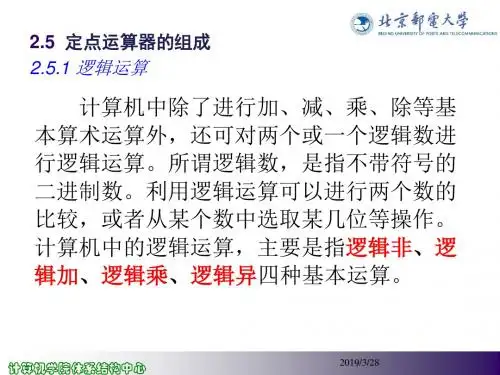

2.5 定点运算器的组成 2.5.1 逻辑运算
计算机中除了进行加、减、乘、除等基 本算术运算外,还可对两个或一个逻辑数进 行逻辑运算。所谓逻辑数,是指不带符号的 二进制数。利用逻辑运算可以进行两个数的 比较,或者从某个数中选取某几位等操作。 计算机中的逻辑运算,主要是指逻辑非、逻 辑加、逻辑乘、逻辑异四种基本运算。
(2.36)
计算机学院体系结构中心
2019/3/28
4位之间采用先行进位公式,根据上式(2.36),每 一位的进位公式可递推如下: 第0位向第1位的进位公式为 Cn+1=Y0+X0Cn 其中Cn是向第0位(末位)的进位。 第1位向第2位的进位公式为 Cn+2=Y1+X1Cn+1=Y1+Y0X1+X0X1Cn 第2位向第3位的进位公式为 Cn+3=Y2+X2Cn+2=Y2+Y1X2+Y0X1X2+X0X1X2Cn 第3位的进位输出(即整个4位运算进位输出)公式为 Cn+4=Y3+X3Cn+3=Y3+Y2X3+Y1X2X3+ Y0X1X2X3+X0X1X2X3Cn 设 G=Y3+Y2X3+Y1X2X3+Y0X1X2X3 P=X0X1X2X3 则 Cn+4=G+PCn (2.37)
计算机学院体系结构中心
2019/3/28
《计算机组成原理》(周建敏)414-9课件 第四章
是主存储器的后援存储器,用于存放当前暂时不用的程序和数据,不能与CPU直接交 换信息。辅助存储器速度慢、容量大、位价格低。
缓冲存储器 (3)
用于两个不同工作速度的部件之间,在交换信息过程中起缓冲作用。
存储器概述
存储器的分类可用图表示。
存储器
主存储器
随机存储器(RAM)
4.6 虚拟存储器
4.3 主存储器与CPU的连接 4.7 常见问题和易混淆知识点
4.4 并行存储器
存储器概述 4.1
存储器概述
4.1.1 存储器的分类
1.按存取方式分类
(1) 随机存储器(Random Access Memory,RAM)
特点是,存储器中任何一个存储单元都能由CPU或I/O 设备随机存取,且存取时间与存取单元的物理位置无 关。这类存储器在一个存或取的周期内只能进行一次 访问,信息读取时间对任何地址都是相同的。且每一 个字(字节)都有唯一、直接和独立的寻址方法。随 机存储器常用作主存或高速缓存。
其中,x方向有A3A4A5A6A7A8,共6根,产生64条行选择线;y方向有A0A1A2A9,共4
根,产生16条列选择线。
② 数据线,本例中有4条,即I/O1~I/O4,它指定了存储器的字长是4位,因此,存储元
的总数是1 024×4=4 096 。
③ 控制线,本例中 CS 为片选线,低电平有效;WE 为读/写控制线,低电平写入,高电平
存取存储器的存取时间长,速度慢。这种存储器的存储容量
可以做得较大,位价格较低。
存储器概述
第8页
(4) 直接存取存储器(Direct Access Memory,DAM)
特点是,存储器的任何部位(一个字或字节、记录块等)没有实际的寻址机构,当要存取 所需要的信息时,必须执行两个逻辑操作。 ➢首先,直接指向整个存储器的一个小区域(如磁盘上的磁道); ➢然后对这一小区域像磁带那样按顺序检索、记数或等待,直至找到
《计算机组成原理》 第四版 科学出版社版 第一章 课件
§3 计算机的硬件
1.3.1
1.3.2 1.3.3 1.3.4 1.3.5
硬件组成要素
运算器 存储器 控制器 适配器与输入输出设备
27
第一章 计算机系统概论
1.3.1
硬件组成要素
通过一个例子我们来了解数字计算 机的主要组成和工作原理。 假设给一个算盘、一张带有横格的 纸和一支笔,要求我们计算y=ax+b-c这 样一个题目。 解题步骤和数据记录在横格纸上, 请看过程,如表1.3所示。
第一章 计算机系统概论
第1章
home
计算机系统概论
1
第一章 计算机系统概论
第一章 计算机系统概论
§1 计算机的分类
§2 计算机的发展简史
§3 计算机的硬件
§4 计算机的软件
§5 计算机系统的层次结构
2
第一章 计算机系统概论
§1 计算机的分类
1.1.1
电子计算机的分类
1.1.2
1.1.3
数字计算机的分类
50
第一章 计算机系统概论
现代电子计算机组成
总之,现代电子计算机是由:
运算器、控制器、存储器、 适配器和输入/输出设备组成的。 并用系统总线连起来
51
第一章 计算机系统概论
§4 计算机的软件
1.4.1
1.4.2
软件的组成与分类
软件的发展演变
52
第一章 计算机系统概论
1.4.1
软件的组成与分类
计算机软件相对计算机硬件来说是 看不见,是计算机系统中不可少的无形 部件。主要有两大类:
5
第一章 计算机系统概论
数字计算机与模拟计算机的主要区别
数字计算机
数据表示方式 数字0/1
计算机组成原理ppt文档可修改全文
⒍性能价格比C/S
C是指存储器价格: S是存储器的总容量。
4.1.4存储器系统的层次结构 存储大量数据的传统办法是采用如图4-3所示的层次存储结构。
(a) 集中刷新
②分散刷新: 将每个读写周期分为两段。前一段时间tM为正常读/写操作,后一 段时间tR为刷新操作。设每个读/写周期为0.5 s,则分散刷新方法 中的读/写周期为1s,虽然消除了死区,但速度降低一倍。2ms内 只能进行2000次读/写操作,同时进行2000次的刷新操作(过于频繁), 没有充分利用2ms刷新周期的间隔。读/写次数比集中刷新少了1872 次。
计算机组成原理
图4-1 主存储器的基本组成
主存中可寻址的最小单位称为编址单位。
某些计算机是按字进行编址的,最小的可寻址信息单元是一个机 器字,连续的存储器地址对应于连续的机器字。 • 目前多数计算机是按字节编址的,最小可寻址单位是一个字节。 • 一个32位字长的按字节寻址的计算机,一个存储器字包含四个可 单独寻址的字节单元,由地址的低两位来区分。 • 地址寄存器
• 地址译码与驱动电路的作用 • 读写电路与数据寄存器的作用 • 时序控制电路 • 主存储器用于存放CPU正在运行的程序和数据,它和CPU的关系 最为密切。主存与CPU间的连接是由总线支持的,连接形式如图42所示。 • 存储器基本操作是读(取)和写(存)。
图4-2 主存与CPU间的连接
目前多数计算机采用同步方式,数据传送在固定的时间间隔内完 成,此时间间隔构成了存储器的一个存储周期。
FAMOS存储电路
⑶用电实现擦除的PROM(electrically erasable programmable ROM。EEPROM)
计算机组成原理(附答案)
计算机组成原理第1章计算机系统概论一.填空题1. 计算机系统是由硬件和软件两大部分组成的,前者是计算机系统的物质基础,而后者则是计算机系统解题的灵魂,两者缺一不可。
2. 存储程序是指解题之前预先把程序存入存储器;程序控制是指控制器依据所存储的程序控制计算机自动协调地完成解题的任务,这两者合称为存储程序控制,它是冯·诺依曼型计算机的重要工作方式。
3.通常将控制器和运算器合称为中央处理器(CPU) ;而将控制器、运算器和内存储器合称为计算机的主机。
4.计算机系统的硬件包括控制器、运算器、存储器、I/O接口和I/O设备等五大部分。
二.选择题1. 指令周期是指( C )。
A.CPU从主存取出一条指令的时间B.CPU执行一条指令的时间C. CPU从主存取出一条指令加上执行该指令的时间三.问答题1.存储程序控制是冯•诺依曼型计算机重要的工作方式,请解释何谓存储程序、程序控制?答:存储程序是指将解题程序(连同原始数据)预先存入存储器;程序控制是指控制器依据存储的程序,控制全机自动、协调的完成解题任务。
2.计算机系统按功能通常可划分为哪五个层次?画出其结构示意图加以说明。
答:.五级组成的计算机系统如图1.7 (课本P18)1)微程序设计级:微指令直接由硬件执行。
2)一般机器级(机器语言级):由微程序解释机器指令系统,属硬件级。
3)操作系统级:由操作系统程序实现。
4)汇编语言级:由汇编程序支持执行。
5)高级语言级:由高级语言编译程序支持执行。
这五级的共同特点是各级均可编程。
四.计算题1.设某计算机指令系统有4种基本类型的指令A、B、C和D,它们在程序中出现的频度(概率)分别为0.3、0.2、0.15和0.35,指令周期分别为5ns、5.5ns、8ns和10ns,求该计算机的平均运算速度是多少MIPS(百万条指令每秒)?解:指令平均运算时间:T=5×0.3+5.5×0.2+8×0.15+10×0.35=7.3 (ns)平均运算速度:V=1/T=1/(7.3×10-3)=137(MIPS)第2章运算方法与运算器一.填空题1.若某计算机的字长是8位,已知二进制整数x=10100,y=–10100,则在补码的表示中,[x]补=00010100 ,[y]补=11101100 。
计算机组成原理
基于手写键盘的的发展第一章键盘的发展历史 (2)1.1 键盘的产生 (2)1.2 键盘两次革新 (3)第二章键盘的分类 (4)2.1 薄膜键盘 (4)2.2 机械键盘 (5)第三章手写键盘 (9)3.1 智能手机的工作原理 (9)3.2 手写板的工作原理 (10)3.3 手写键盘的实现 (10)第一章键盘的发展历史键盘作为我们日常工作、生活和游戏娱乐必不可少的设备,我们每天都要和接触,但是很多人对键盘的了解又有多少呢?1.1 键盘的产生1873年美国人克里斯托弗·拉思兰·肖尔斯发明了第一款商用打字机键盘起源:第一款商用打字机发明者肖尔斯将键盘完全按字母顺序排列,发现只要打字速度稍快,键盘就会卡住。
肖尔斯请他那当数学老师的弟弟帮忙,弟弟解决方案是:将连用的字母在键盘上错开排列,使打字速度减慢,卡键问题迎刃而解。
当然对外不能这样说,于是肖尔斯就像本山大叔一样忽悠开了,声称这样排列是经过科学计算的,目的是使打折速度更快。
他太有才了,将那些不按这种方式排列键盘的打字机公司一个一个打倒,独霸天下,其地位至今不可动摇。
所以肖尔斯发明的键盘是现代键盘的真正鼻祖,又可以说键盘是由打字机演变而成的。
键盘非常悠久,早在1714年,就开始相继有英、美、法、意、瑞士等国家的人发明了各种形式的打字机,最早的键盘就是那个时候用在那些技术还不成熟的打字机上的。
直到1868年,“打字机之父”——美国人克里斯托夫·拉森尔斯(Christopher Latham Sholes)获打字机模型专利并取得经营权经营,又于几年后设计出现代打字机的实用形式和首次规范了键盘,即现在的“QWERTY”键盘。
为什么要将键盘规范成现在这样的“QWERTY”键盘按键布局呢?这是因为最初,打字机的键盘是按照字母顺序排列的,而打字机是全机械结构的打字工具,因此如果打字速度过快,某些键的组合很容易出现卡键问题,于是克里斯托夫·拉森·肖尔斯(Christopher Latham Sholes)发明了QWERTY键盘布局,他将最常用的几个字母安置在相反方向,最大限度放慢敲键速度以避免卡键。
计算机组成原理目录
计算机组成原理目录目录如下:第1篇概论第1章计算机系统概论1.1 计算机系统简介1.1.1 计算机的软硬件概念1.1.2 计算机系统的层次结构1.1.3 计算机组成和计算机体系结构1.2 计算机的基本组成1.2.1 冯·诺依曼计算机的特点1.2.2 计算机的硬件框图1.2.3 计算机的工作步骤1.3 计算机硬件的主要技术指标1.3.1 机器字长1.3.2 存储容量1.3.3 运算速度1.4 本书结构思考题与习题第2章计算机的发展及应用2.1 计算机的发展史2.1.1 计算机的产生和发展2.1.2 微型计算机的出现和发展2.1.3 软件技术的兴起和发展2.2 计算机的应用2.2.1 科学计算和数据处理2.2.2 工业控制和实时控制2.2.3 网络技术的应用2.2.4 虚拟现实2.2.5 办公自动化和管理信息系统2.2.6 CAD/CAM/CIMS2.2.7 多媒体技术2.2.8 人工智能2.3 计算机的展望思考题与习题第2篇计算机系统的硬件结构第3章系统总线3.1 总线的基本概念3.2 总线的分类3.2.1 片内总线3.2.2 系统总线3.2.3 通信总线3.3 总线特性及性能指标3.3.1 总线特性3.3.2 总线性能指标3.3.3 总线标准3.4 总线结构3.4.1 单总线结构3.4.2 多总线结构3.4.3 总线结构举例3.5 总线控制3.5.1 总线判优控制3.5.2 总线通信控制思考题与习题第4章存储器4.1 概述4.1.2 存储器的层次结构4.2 主存储器4.2.1 概述4.2.2 半导体存储芯片简介4.2.3 随机存取存储器4.2.4 只读存储器4.2.5 存储器与CPU的连接4.2.6 存储器的校验4.2.7 提高访存速度的措施4.3 高速缓冲存储器4.3.1 概述4.3.2 Cache—主存地址映射4.3.3 替换策略4.4.1 概述4.4.2 磁记录原理和记录方式4.4.3 硬磁盘存储器4.4.4 软磁盘存储器4.4.5 磁带存储器4.4.6 循环冗余校验码4.4.7 光盘存储器思考题与习题附录4A 相联存储器第5章输入输出系统5.1 概述5.1.1 输入输出系统的发展概况5.1.2 输入输出系统的组成5.1.3 I/O设备与主机的联系方式5.1.4 I/O设备与主机信息传送的控制方式5.2 I/O设备5.2.1 概述5.2.2 输入设备5.2.3 输出设备5.2.4 其他I/O设备5.2.5 多媒体技术5.3 I/O接口5.3.1 概述5.3.2 接口的功能和组成5.3.3 接口类型5.4 程序查询方式5.4.1 程序查询流程5.4.2 程序查询方式的接口电路5.5 程序中断方式5.5.1 中断的概念5.5.2 I/O中断的产生5.5.3 程序中断方式的接口电路5.5.4 I/O中断处理过程5.5.5 中断服务程序的流程5.6 DMA方式5.6.1 DMA方式的特点5.6.2 DMA接口的功能和组成5.6.3 DMA的工作过程5.6.4 DMA接口的类型思考题与习题附录5A ASCⅡ码附录5B BCD码附录5C 奇偶校检码第3篇中央处理器第6章计算机的运算方法6.1 无符号数和有符号数6.1.1 无符号数6.1.2 有符号数6.2 数的定点表示和浮点表示6.2.1 定点表示6.2.2 浮点表示6.2.3 定点数和浮点数的比较6.2.4 举例6.2.5 IEEE754标准6.3 定点运算6.3.1 移位运算6.3.2 加法与减法运算6.3.3 乘法运算6.3.4 除法运算6.4 浮点四则运算6.4.1 浮点加减运算6.4.2 浮点乘除法运算6.4.3 浮点运算所需的硬件配置6.5 算术逻辑单元6.5.1 ALU电路6.5.2 快速进位链思考题与习题附录6A 各种进位制6A.1 各种进位制的对应关系6A.2 各种进位制的转换附录6B 阵列乘法器和阵列除法器附录6C 74181逻辑电路第7章指令系统7.1 机器指令7.1.1 指令的一般格式7.1.2 指令字长7.2 操作数类型和操作类型7.2.1 操作数类型7.2.2 数据在存储器中的存放方式7.2.3 操作类型7.3 寻址方式7.3.1 指令寻址7.3.2 数据寻址7.4 指令格式举例7.4.1 设计指令格式应考虑的各种因素7.4.2 指令格式举例7.4.3 指令格式设计举例7.5 RISC技术7.5.1 RISC的产生和发展7.5.2 RISC的主要特征7.5.3 RISC和CISC的比较思考题与习题第8章 CPU的结构和功能8.1 CPU的结构8.1.1 CPU的功能8.1.2 CPU结构框图8.1.3 CPU的寄存器8.1.4 控制单元和中断系统8.2 指令周期8.2.1 指令周期的基本概念8.2.2 指令周期的数据流8.3 指令流水8.3.1 指令流水原理8.3.2 影响流水线性能的因素8.3.3 流水线性能8.3.4 流水线中的多发技术8.3.5 流水线结构8.4 中断系统8.4.1 概述8.4.2 中断请求标记和中断判优逻辑8.4.3 中断服务程序入口地址的寻找8.4.4 中断响应8.4.5 保护现场和恢复现场8.4.6 中断屏蔽技术思考题与习题第4篇控制单元第9章控制单元的功能9.1 微操作命令的分析9.1.1 取指周期9.1.2 间址周期9.1.3 执行周期9.1.4 中断周期9.2 控制单元的功能9.2.1 控制单元的外特性9.2.2 控制信号举例9.2.3 多级时序系统9.2.4 控制方式9.2.5 多级时序系统实例分析思考题与习题第10章控制单元的设计10.1 组合逻辑设计10.1.1 组合逻辑控制单元框图10.1.2 微操作的节拍安排10.1.3 组合逻辑设计步骤10.2 微程序设计10.2.1 微程序设计思想的产生10.2.2 微程序控制单元框图及工作原理10.2.3 微指令的编码方式10.2.4 微指令序列地址的形成10.2.5 微指令格式10.2.6 静态微程序设计和动态微程序程序设计10.2.7 毫微程序设计10.2.8 串行微程序控制和并行微程序控制10.2.9 微程序设计举例思考题与习题附录10A PC整机介绍10A.1 主板10A.1.1 主板的主要组成部件10A.1.2 CPU芯片及插座(插槽)10A.1.3 内存条插槽10A.1.4 扩展插10A.1.5 配套芯片和器件10A.1.6 主板结构的改进10A.2 芯片组10A.2.1 芯片组的功能10A.2.2 芯片组的组成《计算机组成原理》是2008年1月1日高等教育出版社出版的图书,作者是唐朔飞。
计算机组成原理(本全)ppt课件(2024)
I/O设备的分类
按数据传输方式可分为字符设备和块设备;按设备 共享属性可分为独占设备和共享设备。
I/O接口与I/O设备的连 接方式
包括并行接口和串行接口,其中并行接口传 输速度快,但传输距离短,而串行接口传输 速度慢,但传输距离长。
I/O控制方式与中断技术
I/O控制方式
包括程序查询方式、中断方式和DMA方式。程序查询方 式需要CPU不断查询I/O设备的状态,效率低下;中断方 式可以在I/O设备准备好数据后主动通知CPU,提高了 CPU的利用率;DMA方式则允许I/O设备与内存直接交 换数据,进一步提高了数据传输效率。
计算机的发展
计算机经历了从电子管、晶体管、集成电路到超大规模集成 电路等多个发展阶段,性能和体积不断得到优化和改进。目 前,计算机已广泛应用于各个领域,成为现代社会不可或缺 的工具。
计算机系统的组成
要点一
硬件系统
计算机硬件是计算机系统的物质基础,包括中央处理器、 内存储器、外存储器、输入设备和输出设备等部分。其中 ,中央处理器是计算机的核心部件,负责解释和执行指令 ;内存储器用于暂时存储数据和程序;外存储器用于长期 保存数据和程序;输入设备用于将数据和信息输入到计算 机中;输出设备则将计算机处理结果以人们能够识别的形 式输出。
人们日常生活中最为熟悉的数制,每一位上的数码都是 0~9之间的数字。
十六进制表示法
在二进制基础上发展起来的一种数制,每一位上的数码由 0-9和A-F(对应十进制中的10-15)组成,常用于表示内 存地址和机器码等信息。
数的定点表示与浮点表示
定点表示法
小数点固定在某一位置的数制表示方 法,包括定点整数和定点小数,适用 于表示范围较小的数值。
总线技术
现代计算机组成原理-20页精选文档
输 入 缓 冲 电 路
与 阵 列
或 阵 列
输 出 缓 冲 电 路
输 出
图1-2 基本PLD器件的原理结构图
第1章 概 述
1.3 FPGA器件 1.3.1 FPGA的发展历程
70年代 PROM和PLA器件
20世 纪
70年代末 PAL器件
80年代初 GAL器件 80年代中期 FPGA器件 80年代末 CPLD器件
面向寄存器结构、重视提高流水线的执行效率、 重视优化编译技术。
第1章 概 述
1.8 FPGA在现代计算机领域中的应用
FPGA技术含量正以惊人的速度上升。电子类的新技 术项目的开发更多地依赖于FPGA技术的应用,特别是 随着HDL等硬件描述语言综合工具功能和性能的提高, 计算机中许多重要的元件,包括CPU,都用硬件描述语 言来设计和表达,许多微机CPU,硬核嵌入式系统(如 ARM、MIPS)、软核嵌入式系统(如NiosII),大型 CPU,乃至整个计算机系统都用FPGA来实现 。
第1章 概 述
1.6 Quartus II简介
图形或 HDL编辑
设计 输入
Analysis & Synthesis (分析与综合)
综合或 编译
Filter (适配器)
Assembler (编程文件汇编)
适配器件
Timing Analyzer (时序分析器)
仿真
图1-4 Quartus II设计流程
将电路的高级语言(如行为描述)转换成低级的,可与器 件基本结构相映射的网表文件,或电路连接图。
与软件语言的编译(Compilation)不同,由HDL综 合出的电路结构不是惟一的,并且综合的优化也不是单纯 的或一个方向的。为达到速度、面积(逻辑资源)、性能 的要求,往往需要对综合加以约束,称为综合约束,包括 速度约束、面积约束、性能约束等。
《计算机组成原理》实验1寄存器试验,2运算器试验
《计算机组成原理》实验1寄存器试验,2运算器试验实验指导书课程:计算机组成原理实验教师:班级:第⼀章系统概述1.1 实验系统组成第⼆章基础模块实验实验⼀寄存器实验实验⽬的:熟悉试验仪各部分功能。
掌握寄存器结构、⼯作原理及其控制⽅法。
实验内容:利⽤实验仪开关区上的开关sk23-sk16提供数据,其它开关做为控制信号,将数据通过DBUS写⼊OUT 寄存器,并将OUT寄存器的内容送往扩展区通过数码管和发光⼆极管显⽰。
实验原理:实验箱⽤74HC273 来构成寄存器。
(1)74HC273的功能如下:(2)实验箱中74HC273的连接⽅式:(3)实验逻辑框图12、打开实验仪电源,按CON单元的nRST按键,系统复位;如果EXEC键上⽅指⽰灯不亮,请按⼀次EXEC键,点亮指⽰灯,表⽰实验仪在运⾏状态。
3、利⽤开关和控制信号将数据通过DBUS写⼊OUT寄存器,并将OUT寄存器的内容送往扩展区通过数码管和发光⼆极管显⽰。
并写出将数据5FH写⼊OUT寄存器的操作过程。
实验⼆运算器实验实验⽬的:了解运算器的组成结构;掌握运算器的⼯作原理和控制⽅法。
实验内容:利⽤实验仪提供的运算器,通过开关提供数据信号,将数据写⼊寄存器A和寄存器B,并⽤开关控制ALU的运算⽅式,验证运算器的功能。
实验原理:(1)实验逻辑框图:信号说明:IN0~IN7:ALU数据输⼊信号ALU_D0~ALU_D7:ALU数据输出信号:寄存器A写信号,低电平有效。
当T1节拍信号到来,该信号有效时,IN0~IN7数据可以写⼊寄存器A。
:寄存器B写信号,低电平有效。
当T2节拍信号到来,该信号有效时,IN0~IN7数据可以写⼊寄存器B。
:ALU计算结果读出信号,当T3节拍信号到来,该信号有效时,ALU计算结果送往ALU_D0~ALU_D7。
S3~S0,CN_I:ALU运算控制信号,控制ALU的运算⽅法。
T1,T2,T3:三个节拍信号,⾼电平有效,由con区的uSTEP按键控制,在运⾏状态时,依次按下uSTEP 键会依次发出T1、T2、T3节拍。
计算机组成原理-白中英-第5版
MDR(存储器数据寄存器):作为外界与存储器之间的数据通路。
1.3.4 控制器
功能: 根据所要执行指令的功能,按顺序发出各种控制命令,协调计算机的各个部件的工作。
主要任务: 解释并执行指令; 控制指令的执行顺序; 负责指令执行过程中,操作数的寻址; 根据指令的执行,协调相关部件的工作,如运算类指令执行时对标志寄存器的影响设置。
用简化模型描述使用计算机工作过程
使用计算机的工作过程 (1)提出问题:计算 y=ax+b-c (2)按照指令系统编制程序 (3)将指令变为机器代码,送入主存储器 (4)控制器控制执行程序 PC:程序计数器,其位数与MAR相同。 IR:指令寄存器,其位数与MDR相同。
处理机字长(机器字长) 处理机运算器中一次能够完成二进制运算的位数,如32、64位; 机器字长与系统数据总线宽度具有一定的相关性(不一定完全一样)。
1.2.4 计算机的性能指标(2/3)
总线宽度 一般指运算器与存储器之间的数据总线宽度。 注意课本上的表述错误!
主存储器容量 主存储器所能存储二进制数据的位数。 或者说“主存储器中所有存储元的总数目。”,而非“存储单元”!(8位)
1.3.3 存储器(2/2)
存储器的分类: 外存(辅助存储器)
存储器地址寄存器 MAR
磁盘存储器、光盘存储器;
CPU不可直接访问;
主存储器
内存(主存储器)
半导体存储器; CPU直接访问,存放当前系统运行所需的所有的程序和数据。存储器数据寄存器
MDR 两个与主存相关的寄存器
MAR(存储器地址寄存器):接收由CPU送来的地址信息;
如课本P9 图1.5 表1.5
1.3.4 控制器(续)
控制器工作的周期 取指周期:取指令的一段时间 执行周期:执行指令的一段时间
《现代计算机组成原理》课件第6章
现代计算机组成原理潘明潘松编著科学出版社第6 章16位CISC CPU设计6.1 顶层系统设计6.1.1 16位CPU的组成结构图6-1 16位CPU结构框图6.1 顶层系统设计6.1.2指令系统设计1.指令格式(1)单字指令表6-1 单字节指令格式6.1 顶层系统设计(2)双字指令表6-2 双字指令格式表6-3 双字节指令2.指令操作码表6-4 操作码功能表6.1 顶层系统设计6.1.2指令系统设计6.1 顶层系统设计6.1.2指令系统设计2.指令操作码表6-5 常用指令举例6.1 顶层系统设计6.1.3 顶层结构的VHDL设计1. CPU元件的VHDL描述【例6-1】CPU_LIB.VHDlibrary IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_arith.all;package cpu_lib istype t_shift is (shftpass,shl,shr,rotl,rotr);subtype t_alu is unsigned(3downto0);(接下页)6.1 顶层系统设计6.1.3 顶层结构的VHDL设计1. CPU元件的VHDL描述constant alupass : unsigned(3downto 0) := "0000";constant andOp : unsigned(3downto 0) := "0001";constant orOp : unsigned(3downto 0) := "0010";constant notOp : unsigned(3downto 0) := "0011";constant xorOp : unsigned(3downto 0) := "0100";constant plus : unsigned(3downto 0) := "0101";constant alusub : unsigned(3downto 0) := "0110";constant inc : unsigned(3downto 0) := "0111";constant dec : unsigned(3downto 0) := "1000";constant zero : unsigned(3downto 0) := "1001";type t_comp is (eq,neq,gt,gte,lt,lte);subtype t_reg is std_logic_vector(2downto 0);type state is (reset1, reset2, reset3, reset4, reset5,reset6, execute,nop, load, store, move,load2, load3, load4, store2, store3,store4, move2, move3, move4,incPc, incPc2,incPc3, incPc4, incPc5, incPc6,loadPc,loadPc2,loadPc3, loadPc4, bgtI2, bgtI3,bgtI4, bgtI5, bgtI6, bgtI7,bgtI8, bgtI9,bgtI10, braI2, braI3, braI4, braI5, braI6,loadI2,loadI3, loadI4, loadI5, loadI6,inc2, inc3, inc4);subtype bit16 is std_logic_vector(15downto 0);end cpu_lib;6.1 顶层系统设计6.1.3 顶层结构的VHDL设计1. CPU元件的VHDL描述【例6-2】top.vhdlibrary IEEE;use IEEE.std_logic_1164.all;use work.cpu_lib.all;entity top isend top;architecture behave of top iscomponent mem port (addr : in bit16;sel,rw : in std_logic ;ready : out std_logic ;data :inout bit16);end component;component cpuport(clock, reset, ready : in std_logic ;addr : out bit16;rw,vma : out std_logic ;data :inout bit16);end component;signal addr, data : bit16 ;signal vma,rw, ready : std_logic ;signal clock, reset : std_logic := '0';beginclock <= not clock after 50 ns ;reset <= '1', '0' after 100 ns ;m1 :mem port map (addr,vma,rw, ready, data);u1 :cpu port map(clock, reset, ready,addr,rw,vma,data);end behave;2. 顶层文件的原理图设计6.1 顶层系统设计6.1.3 顶层结构的VHDL设计(接下页)图6-2CPU顶层结构图6.1 顶层系统设计6.1.3 顶层结构的VHDL设计3.CPU与LCD显示模块的接口图6-3 显示模块dsp的实体结构图6.1 顶层系统设计6.1.3 顶层结构的VHDL设计3.CPU与LCD显示模块的接口图6-4 LCD显示屏的数据显示6.1 顶层系统设计6.1.4 软件设计实例表6-6 示例程序6.2.1 运算器ALU6.2 CPU基本部件设计6.2.1 运算器ALU图6-5 运算器ALU 结构图【例6-3】alu.vhd library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;use work.cpu_lib.all;entity alu is port( a, b : in bit16;sel : in t_alu; c : out bit16 );end alu;architecture rtl of alu is beginaluproc: process(a, b,sel)begin case sel iswhen alupass=> c<=a after 1 ns; when andOp => c<=a and b after 1 ns;when orOp => c<= a or b after 1 ns; when xorOp => c<= a xor b after 1 ns;when notOp => c<= not a after 1 ns; when plus => c<= a + b after 1 ns;when alusub => c<= a -b after 1 ns;when inc => c<= a + "0000000000000001" after 1 ns;when dec => c<= a -"0000000000000001" after 1 ns;when zero => c<= "0000000000000000" after 1 ns;when others => c<= "0000000000000000" after 1 ns;end case;end process;end rtl;6.2.1 运算器ALU6.2.1 运算器ALUC=00006.2.2 比较器COMP6.2.2 比较器COMP6.2 CPU基本部件设计6.2.2 比较器COMP【例6-4】COMP.VHD library IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_arith.all;use IEEE.std_logic_unsigned.all;use work.cpu_lib.all;entity comp isport( a, b : in bit16;sel : in t_comp ;compout : out std_logic);end comp;architecture rtl of comp is begincompproc: process(a, b,sel)begin case sel iswhen eq => if a = b then compout <= '1' after 1 ns ;else compout <='0' after 1 ns ;end if ;when neq => if a /= b then compout <= '1' after 1 ns;else compout <= '0' after 1 ns ;end if ;when gt => if a > b then compout <= '1' after 1 ns;else compout <= '0' after 1 ns ;end if ;when gte => if a >= b then compout <= '1'after 1 ns ;else compout <= '0' after 1 ns ;end if;when lt => if a < b then compout <= '1' after 1 ns ;else compout <= '0' after 1 ns ;end if;when lte => if a <= b then compout <= '1' after 1 ns ;else compout <= '0' after 1 ns ;end if;end case ;end process ;end rtl ;6.2.2 比较器COMP6.2 CPU基本部件设计6.2.3 控制器CONTROL图6-9 控制器CONTROL的实体结构图【例6-5】control.vhdlibrary IEEE;use IEEE.std_logic_1164.all;use work.cpu_lib.all;entity control isport( clock,reset ,ready,compout: in std_logic;instrReg: in bit16; progCntrWr,progCntrRd,addrRegWr,addrRegRd,outRegWr,outRegRd: out std_logic;shiftSel: out t_shift;aluSel: out t_alu;compSel: out t_comp;opRegRd,opRegWr,instrWr,regRd,regWr,rw,vma: out std_logic; regSel: out t_reg);end control;architecture rtl of control issignal current_state, next_state : state;beginnxtstateproc: process( current_state,instrReg,compout,ready)beginprogCntrWr<= '0';progCntrRd<= '0';addrRegWr<= '0';outRegWr<= '0'; outRegRd<= '0';shiftSel<=shftpass;aluSel<=alupass;compSel<=eq; opRegRd<= '0';opRegWr<= '0';instrWr<= '0';regSel<= "000";regRd<= '0';regWr<= '0';rw<= '0';vma<= '0';case current_state iswhen reset1=>aluSel<=zero after 1 ns;shiftSel<=shftpass; next_state<=reset2; when reset2 =>aluSel<=zero;shiftSel<=shftpass;outRegWr<='1'; (接下页)next_state<=reset3;when reset3 =>outRegRd<='1'; next_state<=reset4;when reset4 =>outRegRd<='1';addrRegRd<='1';progCntrWr<='1';addrRegWr<='1'; next_state<=reset5;when reset5 =>vma<='1';rw<= '0'; next_state <= reset6;when reset6 =>vma<='1';rw<='0';if ready = '1' then instrWr<='1'; next_state<=execute;else next_state <= reset6; end if;when execute => case instrReg(15downto11) iswhen "00000" => next_state <=incPc;--nopwhen "00001" =>regSel<=instrReg(5downto3);regRd<='1'; next_state<=load2;when "00010" =>regSel<=instrReg(2downto0);regRd<='1';next_state<=store2;--storewhen "00011" =>regSel<=instrReg(5downto3);regRd<='1';aluSel<=alupass;shiftSel<=shftpass; next_state<=move2;when "00100" =>progcntrRd<='1';alusel<=inc;shiftsel<=shftpass;next_state<=loadI2;when "00101" =>progcntrRd<='1';alusel<=inc;shiftsel<=shftpass;next_state<=braI2;when "00110" =>regSel<=instrReg(5downto3);regRd<='1';next_state<=bgtI2;--BranchGTImmwhen "00111" =>regSel<=instrReg(2downto0);regRd<='1';alusel<=inc;(接下页)shiftsel<=shftpass; next_state<=inc2;when others =>next state <=incPc;end case;when load2 =>regSel<=instrReg(5downto3);regRd<= '1';addrregWr<= '1'; next_state <= load3;when load3 =>vma<= '1';rw<= '0'; next_state <= load4;when load4 =>vma<= '1';rw<= '0';regSel<=instrReg(2downto0);regWr<= '1'; next_state <=incPc;when store2 =>regSel<=instrReg(2downto0);regRd<= '1';addrregWr<= '1'; next_state <= store3;when store3 =>regSel<=instrReg(5downto3);regRd<= '1';next_state <= store4;when store4 =>regSel<=instrReg(5downto3);regRd<= '1';vma<= '1';rw<= '1'; next_state <=incPc;when move2 =>regSel<=instrReg(5downto3);regRd<= '1';aluSel<= alupass;shiftsel<=shftpass;outRegWr<= '1'; next_state <= move3;when move3 =>outRegRd<= '1'; next_state <= move4;when move4 =>outRegRd<= '1';regSel<=instrReg(2downto0);regWr<= '1'; next_state <=incPc;when loadI2 =>progcntrRd<= '1';alusel<= inc;shiftsel<=shftpass;outregWr<= '1'; next_state <= loadI3;when loadI3 =>outregRd<= '1'; next_state <= loadI4;when loadI4 =>outregRd<= '1';progcntrWr<='1';addrregWr<='1';next_state<=loadI5;(接下页)when loadI5 =>vma<= '1';rw<= '0'; next_state <= loadI6;when loadI6 =>vma<= '1';rw<= '0';if ready = '1' then regSel<=instrReg(2downto0);regWr<= '1'; next_state <=incPc;else next_state <= loadI6; end if;when braI2 =>progcntrRd<= '1';alusel<= inc;shiftsel<=shftpass; outregWr<= '1'; next_state <= braI3;when braI3 =>outregRd<= '1'; next_state <= braI4;when braI4 =>outregRd<='1';progcntrWr<='1';addrregWr<='1';next_state<=braI5;when braI5 =>vma<='1';rw<='0'; next_state <= braI6;when braI6 =>vma<= '1';rw<= '0';if ready = '1' then progcntrWr<= '1'; next_state <=loadPc;else next_state <= braI6; end if;when bgtI2 =>regSel<=instrReg(5downto3);regRd<= '1';opRegWr<= '1'; next_state <= bgtI3;when bgtI3 =>opRegRd<= '1';regSel<=instrReg(2downto0);regRd<= '1';compsel<=gt; next_state <= bgtI4;when bgtI4 =>opRegRd<= '1' after 1 ns;regSel<=instrReg(2downto0);regRd<= '1';compsel<=gt;if compout= '1' then next_state <= bgtI5;else next_state <=incPc; end if;when bgtI5 =>progcntrRd<='1';alusel<=inc;shiftSel<=shftpass;next_state<=bgtI6;when bgtI6 =>progcntrRd<= '1';alusel<= inc;shiftsel<=shftpass; outregWr<= '1'; next_state <= bgtI7;(接下页)when bgtI7 =>outregRd<= '1'; next_state <= bgtI8;when bgtI8 =>outregRd<= '1';progcntrWr<= '1';addrregWr<= '1'; next_state <= bgtI9;when bgtI9 =>vma<= '1';rw<= '0'; next_state <= bgtI10;when bgtI10 =>vma<= '1';rw<= '0';if ready = '1' then progcntrWr<= '1'; next_state <=loadPc;else next_state <= bgtI10; end if;when inc2 =>regSel<=instrReg(2downto0);regRd<= '1';alusel<= inc; shiftsel<=shftpass;outregWr<= '1'; next_state <= inc3;when inc3 =>outregRd<= '1'; next_state <= inc4;when inc4 =>outregRd<= '1';regsel<=instrReg(2downto0);regWr<= '1'; next_state <=incPc;when loadPc=>progcntrRd<= '1'; next_state <= loadPc2;when loadPc2 =>progcntrRd<= '1';addrRegWr<= '1'; next_state <= loadPc3; when loadPc3 =>vma<= '1';rw<= '0'; next_state <= loadPc4;when loadPc4 =>vma<= '1';rw<= '0';if ready = '1' then instrWr<= '1'; next_state <= execute;else next_state <= loadPc4; end if;when incPc=>progcntrRd<='1';alusel<=inc;shiftsel<=shftpass;next_state<=incPc2;when incPc2 =>progcntrRd<= '1';alusel<= inc;shiftsel<=shftpass; outregWr<= '1'; next_state <= incPc3;when incPc3 =>outregRd<= '1'; next_state <= incPc4;when incPc4 =>outregRd<='1';progcntrWr<='1';(接下页)addrregWr<='1'; next_state<=incPc5;when incPc5 =>vma<= '1';rw<= '0'; next_state <= incPc6; when incPc6 =>vma<= '1';rw<= '0';if ready = '1' then instrWr<= '1'; next_state <= execute; else next_state <= incPc6; end if;when others => next_state <=incPc;end case;end process;controlffProc:process(clock, reset)beginif reset = '1' then current_state <= reset1 after 1 ns;elsif clock'event and clock = '1'then current_state <= next_state after 1 ns; end if;end process;end rtl;6.2.4 寄存器与寄存器阵列6.2 CPU基本部件设计6.2.4 寄存器与寄存器阵列1.寄存器REG【例6-6】reg.vhdlibrary IEEE;use IEEE.std_logic_1164.all;use work.cpu_lib.all;entity reg isport( a : in bit16;clk: in std_logic; q : out bit16);end reg;architecture rtl of reg isbeginregproc: processbeginwait until clk' event and clk= '1';q <= a after 1 ns;end process;end rtl;6.2 CPU基本部件设计2.寄存器阵列RegArray 【例6-7】regarray.vhdlibrary IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;use work.cpu_lib.all;entity regarray isport( data : in bit16;sel : in t_reg; en ,clk : in std_logic;q : out bit16);end regarray;architecture rtl of regarray istype t_ram is array (0 to 7) of bit16;signal temp_data : bit16;beginprocess(clk,sel)variable ramdata : t_ram;beginif clk'event and clk = '1' then ramdata(conv_integer(sel)) := data;end if;temp_data <=ramdata(conv_integer(sel)) after 1 ns;end process;process(en, temp_data)beginif en = '1' then q <= temp_data after 1 ns;else q <="ZZZZZZZZZZZZZZZZ" after 1 ns; end if;end process;end rtl;6.2.4 寄存器与寄存器阵列6.2.4 寄存器与寄存器阵列6.2.5 移位寄存器SHIFT【例6-8】sheft.VHDlibrary IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_arith.all;use work.cpu_lib.all;entity shift isport ( a : in bit16;sel: in t_shift ; y : out bit16);end shift;architecture rtl of shift isbeginshftproc: process(a,sel)begincase sel iswhen shftpass=>y <= a after 1 ns;when sftl=>y <= a(14downto0) & '0' after 1 ns;when sftr=>y <= '0' & a(15downto1) after 1 ns;when rotl=>y <= a(14downto0) & a(15) after 1 ns;when rotr=>y <= a(0) & a(15downto1) after 1 ns;when others =>y <= "0000000000000000" after 1 ns;end case;end process;end rtl;6.2 CPU基本部件设计6.2.5 移位寄存器SHIFT表6-12 SHIFT移位运算类型说明6.2.5 移位寄存器SHIFT6.2.5 移位寄存器SHIFT6.2.6 三态寄存器TRIREG6.2 CPU基本部件设计6.2.6 三态寄存器TRIREG 【例6-9】triReg.vhdlibrary IEEE;use IEEE.std_logic_1164.all;use IEEE.std_logic_unsigned.all;use work.cpu_lib.all;entity trireg is port( a : in bit16; en ,clk : in std_logic; q : out bit16);end trireg;architecture rtl of trireg issignal val : bit16;begintriregdata: processbeginwait until clk'event and clk = '1';val <= a;end process;trireg3st: process(en,val)beginif en = '1' then q <=val after 1 ns;elsif en = '0' then q <= "ZZZZZZZZZZZZZZZZ" after 1 ns;else q <= "XXXXXXXXXXXXXXXX" after 1 ns; --exemplar_translate_on end if;end process;end rtl;6.3 CPU的时序仿真与实现6.3.1 编辑仿真波形文件1.建立仿真波形VWF文件通过仿真波形分析,可以了解CPU在执行指令过程中,各信号的工作时序是否符合设计要求。
计算机组成原理》
机械计算机时代
19世纪,以蒸汽机为动力,主 要用于计算和制表。
晶体管计算机时代
20世纪50年代后期,采用晶体 管技术,体积减小,运算速度 提高。
现代计算机时代
基于微处理器和互联网技术, 计算机普及化,功能多样化。
计算机系统的组成
硬件系统
包括中央处理器、存储器、输入输出设备等。
软件系统
包括操作系统、应用软件等,用于控制和管理计算机硬件。
命名等技术。
03
通过指令级并行技术可以大大提高计算机的指令执行
速度和效率,从而提高计算机的性能。
感谢您的观看
THANKS
ALU的性能指标包括运算速度和精度,它们直接影响到计算机的整体性能。
寄存器
01
寄存器是运算器中的存储单元,用于暂存运算过程 中的中间结果或指令数据。
02
寄存器通常由多个触发器组成,每个触发器可以存 储一位二进制数。
03
寄存器的宽度(即存储位数)决定了其一次可以处 理的数据量,宽度越大,处理能力越强。
数据传输方式
有线传输
有线传输通过物理连接线将计算机与 外部设备连接起来,如USB、HDMI 等接口。
无线传输
无线传输利用电磁波进行数据传输, 无需物理连接线,常见的无线传输标 准有WiFi、蓝牙等。
05
中央处理器
CPU的结构与功能
结构
CPU主要由运算器、控制器和寄存器 组成。运算器负责执行算术和逻辑运 算,控制器负责协调指令的执行,而 寄存器则用于存储数据和指令。
功能
CPU是计算机的核心部件,负责执行 程序中的指令,处理数据,控制计算 机的各个部分协调工作。它决定了计 算机的性能、速度和功能。
控制单元
